NÁVOD K OBSLUZE HHOB 100 HDIMC30 HOOVER

Návod k použití pro indukční varnou desku ČEŠTINA

1.1 Bezpečnostní varování ........................................................................ 48

1.2.3 Důležité bezpečnostní pokyny............................................... 48

1.3.5 Důležité bezpečnostní pokyny............................................... 49

2.4 Před použitím nové indukční varné desky ........................................... 52

3.3.1 Zahájení vaření ..................................................................... 53

3.3.2 Ukončení vaření .................................................................... 54

3.3.3 Použití funkce zesilovače výkonu .......................................... 54

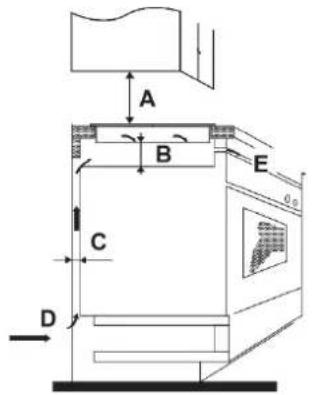

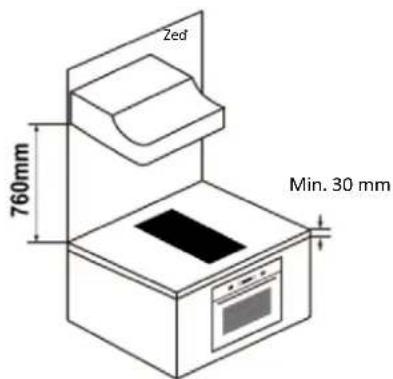

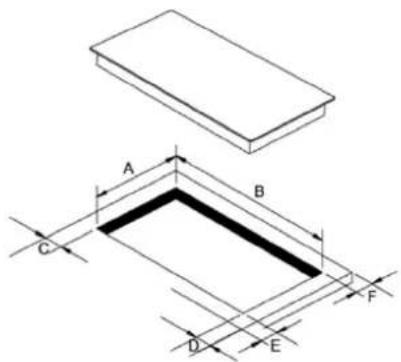

7.1 Výběr zařízení pro instalaci ................................................................. 62

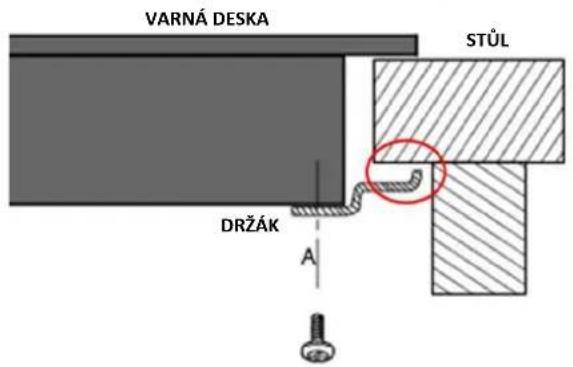

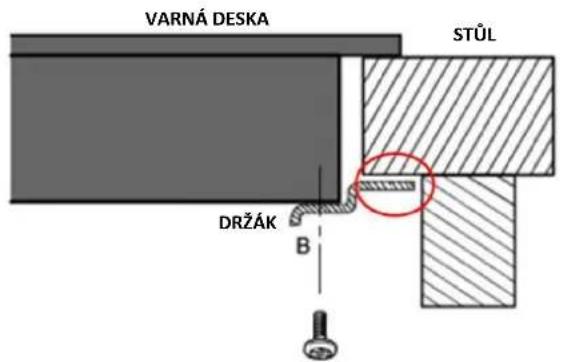

7.4 Před umístěním upevňovacích držáků ................................................ 63

7.7 Připojení varné desky do elektrické sítě .............................................. 6447

Umístěním značky na tento výrobek potvrzujeme shodu se všemi příslušnými evropskými požadavky na bezpečnost, ochranu zdraví a životního prostředí, které jsou stanovené v právních předpisech platných pro tento výrobek.48

1.1 Bezpečnostní varování

Vaše bezpečnost je pro nás důležitá. Přečtěte si prosím tyto informace ještě před použitím varné desky.

1.2.1 Nebezpečí úrazu elektrickým proudem

• Před každou údržbou odpojte spotřebič od zdroje elektrického napájení.

• Připojení elektroinstalace k dobrému uzemnění je nezbytné a povinné.

• Změny domácí elektroinstalace smí provést pouze kvalifikovaný elektrikář.

• Nedodržení těchto pokynů může vést k úrazu elektrickým proudem nebo i smrti.

1.2.2 Nebezpečí pořezání

• Opatrně – okraje panelu jsou ostré.

• Nedodržení pokynu může způsobit zranění nebo pořezání.

1.2.3 Důležité bezpečnostní pokyny

• Před instalací nebo použitím spotřebiče si laskavě pečlivě přečtěte tyto pokyny.

• Na spotřebič nikdy nedávejte žádné hořlavé materiály nebo předměty.

• Dejte prosím tyto informace k dispozici na osobě odpovědné za instalaci spotřebiče, mohly by snížit vaše náklady na instalaci.

• Tento spotřebič musí být instalován podle návodu k instalaci, jinak hrozí nebezpečí.

• Tento spotřebič musí být správně nainstalován a uzemněn pouze kvalifikovaným pracovníkem.

• Tento spotřebič by měl být připojen k obvodu, který zahrnuje odpojovač se zárukou plného odpojení od zdroje napájení.

• Provedením nesprávné instalace může dojít ke ztrátě jakýchkoli záruk nebo ručení.

• Tento spotřebič smějí používat děti starší 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo bez patřičných zkušeností a znalostí, pokud jsou pod dohledem osoby odpovědné za jejich bezpečnost, případně byly poučeny o bezpečném používání spotřebiče a rozumějí možným nebezpečím.

• Děti si se spotřebičem nesmějí hrát. Děti nesmějí bez dozoru dospělých spotřebič čistit, ani provádět činnosti údržby.

• Pokud je napájecí kabel poškozen, musí být vyměněn výrobcem, jeho servisním technikem nebo podobně kvalifikovanou osobou, aby se zabránilo nebezpečí.

• Varování: Je-li povrch desky prasklý, vypněte spotřebič, abyste zabránili úrazu elektrickým proudem, protože povrchy desky ze sklokeramického nebo podobného materiálu chrání díly pod proudem.

• Na varnou desku nepokládejte žádné kovové předměty, jako jsou nože, vidličky, lžíce nebo pokličky, protože by se mohly zahřát na velmi vysokou teplotu.

• Nepoužívejte čisticí přístroje na páru.

• K čištění varné desky nepoužívejte čisticí spotřebiče na páru.49

• Spotřebič není určen k používání pomocí externího časovače nebo samostatného dálkového ovládání.

• VAROVÁNÍ: Nebezpečí požáru: na varném povrchu nic neskladujte.

• Na proces vaření je nutné dohlížet. Na krátký proces vaření je nutné dohlížet neustále.

• VAROVÁNÍ: Vaření bez dozoru na varné desce s tukem nebo olejem může být nebezpečné a způsobit požár. NIKDY se nepokoušejte uhasit požár vodou; vypněte spotřebič a potom zakryjte plamen např. pokličkou nebo protipožární dekou.

1.3 Obsluha a údržba

1.3.1 Nebezpečí úrazu elektrickým proudem

• Prasklou nebo poškozenou varnou desku nepoužívejte. V případě, že je povrch varné desky prasklý nebo poškozený, ihned desku odpojte od napájení ze sítě (nástěnný vypínač) a obraťte se na kvalifikovaného technika.

• Před čištěním nebo údržbou vypněte varnou desku ve zdi.

• Nedodržení těchto pokynů může vést k úrazu elektrickým proudem nebo i smrti.

1.3.2 Zdravotní riziko

• Tento spotřebič je v souladu s elektromagnetickými bezpečnostními normami.

• Nicméně osoby s kardiostimulátory nebo jinými elektrickými implantáty (například inzulínové pumpy) se musí poradit před použitím tohoto zařízení se svým lékařem nebo výrobcem implantátu a ujistit se, že jejich implantáty nebudou ovlivněny elektromagnetickým polem.

• Nedodržení těchto pokynů může vést k smrti.

1.3.3 Nebezpečí horkého povrchu

• Během používání se přístupné části spotřebiče zahřívají na vysokou teplotu a mohou vás popálit.

• Dokud povrch nevychladne, nesmíte se tělem, oděvem nebo jakýmkoli jiným předmětem než je vhodné nádobí dotknout skla indukční desky.

• Nedovolte dětem, aby se ke spotřebiči přibližovaly.

• Rukojeti pánví mohou být horké na dotyk. Nesmí proto přečnívat na jiné zapnuté varné zóny. Děti se nesmí k rukojetím přibližovat.

• Nedodržení těchto pokynů může vést k popálení či opaření.

1.3.4 Nebezpečí pořezání

• Když je bezpečnostní kryt v zatažené poloze, odhalí se ostří z horní části škrabky. Používejte ji s nejvyšší opatrností a vždy ukládejte bezpečně a mimo dosah dětí.

• Nedodržení pokynu může způsobit zranění nebo pořezání.

1.3.5 Důležité bezpečnostní pokyny

• Během použití nikdy nenechávejte spotřebič bez dozoru. Při překypění se vytvoří kouřící a mastná politá místa, která se mohou vznítit.

• Nepoužívejte spotřebič jako pracovní nebo odkládací plochu.50

• Na spotřebič nikdy nepokládejte žádné předměty nebo nástroje.

• Nepokládejte ani nechávejte zmagnetizovatelné předměty (např. kreditní karty, paměťové karty) nebo elektronická zařízení (např. počítače, MP3 přehrávače) v blízkosti spotřebiče, protože mohou být ovlivněny jeho elektromagnetickým polem.

• Spotřebič nikdy nepoužívejte k vyhřívání nebo vytápění místnosti.

• Po použití vždy vypněte varné zóny a varnou desku podle návodu (tj. pomocí dotykových ovladačů). Nespoléhejte na funkci detekce nádoby pro vypnutí varné zóny při odebrání nádoby.

• Nedovolte dětem, aby si hrály se spotřebičem, seděly, stály na něj nebo na něj šplhaly.

• Ve skříňkách nad spotřebičem neskladujte předměty, o které se zajímají děti. Děti lezoucí na desku, aby dosáhly na tyto předměty, si mohou přivodit vážná zranění.

• V místě, kde se spotřebič používá, děti nesmějí být ponechány o samotě nebo bez dozoru.

• Děti nebo osoby se zdravotním postižením, jež omezuje jejich schopnost používat spotřebič, by měly mít u sebe odpovědnou a kompetentní osobu, aby je vycvičila v jeho používání. Tato osoba se musí přesvědčit, že mohou používat spotřebič bez nebezpečí pro sebe nebo své okolí.

• Neopravujte ani nevyměňujte žádnou část spotřebiče, pokud to není v návodě výslovně doporučeno. Další služby údržby smí provádět pouze oprávněný technik.

• Nepokládejte ani nepouštějte těžké předměty na varnou desku.

• Nestůjte na varné desce.

• Nepoužívejte nádoby se zubatými hranami, neposunujte nádoby po indukčním skleněném povrchu, protože to může poškrábat sklo.

• K čištění varné desky nepoužívejte drátěnky nebo jiné agresivní abrazivní čisticí prostředky, protože by mohly poškrábat indukční sklo.

• Spotřebič je určen k použití v domácnosti a v podobných prostředích, například: v kuchyňských koutech pro zaměstnance v obchodech, kancelářích a na jiných pracovištích; -na farmách; -klienty v hotelech, motelech a jiných typech ubytování; v penzionech typu „bed and breakfast“.

• VAROVÁNÍ: Spotřebič a jeho přístupné části se během používání zahřívají na vysokou teplotu.

• VAROVÁNÍ: Používejte pouze víka pro varné desky navržená výrobcem varného spotřebiče nebo označená výrobcem spotřebiče v návodu k použití jako vhodné víko varné desky nebo víka pro varné desky zabudovaná do spotřebiče. Použití nevhodných ochranných vík může způsobit nehody.

• Dávejte pozor, abyste se nedotkli topných článků.

• Děti do 8 let by se neměly ke spotřebiči přibližovat, pokud je nesleduje dospělá osoba.

• Spotřebič a jeho napájecí kabel uchovávejte mimo dosah dětí mladších 8 let. Blahopřejeme vám ke koupi nové indukční varné desky. Doporučujeme vám, abyste věnovali nějaký čas přečtení tohoto návodu / instalační příručky a plně pochopili, jak správně spotřebič nainstalovat a používat. Informace k instalaci najdete v části Instalace. Přečtěte si všechny bezpečnostní pokyny ještě před použitím spotřebiče a návod / instalační příručku si uschovejte pro další potřebu.51

2. Indukce spotřebiče

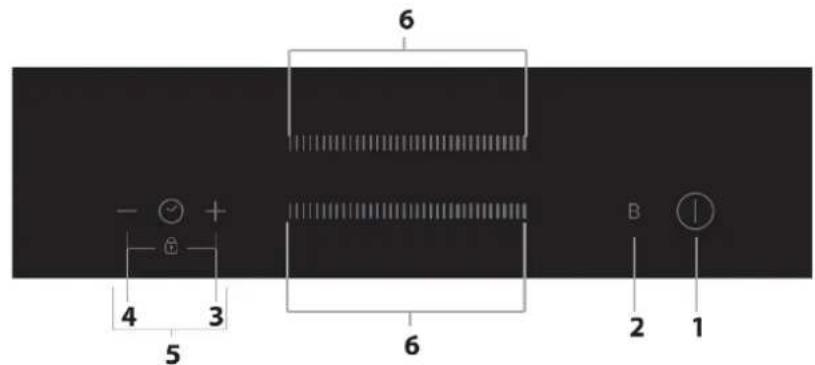

6. Posuvník ovládání výkonu

Indukční vaření je bezpečná, moderní, efektivní a úsporná technologie vaření. Funguje na základě elektromagnetických vibrací, které vytvářejí teplo přímo v nádobě, nikoliv nepřímo prostřednictvím zahřátí povrchu skla. Sklo je horké jen proto, že ho zahřálo vložené jídlo.

Magnetický okruh Sklokeramická deska Indukční cívka Indukované proudy

2.4 Před použitím nové indukční varné desky

• Přečtěte si tento návod se zvláštním důrazem na část „Bezpečnostní upozornění“.

• Před použitím odstraňte z indukční varné desky všechny ochranné fólie.

2.5 Technické specifikace

Varná deska RDIMC30 Varné zóny 2 zóny Napětí v síti 220–240 V ~ 50 Hz nebo 60 Hz Instalovaný elektrický výkon 3500 W Velikost spotřebiče D׊×V (mm) 288×520×56 Rozměry pro vestavbu A×B (mm) 268×500

3. Provoz spotřebiče

3.1 Dotykové ovladače

• Ovladače reagují na dotyk, takže není nutné tlačit.

• Použijte bříško prstu, nikoliv jeho špičku.

• Jakmile je dotyk zaregistrován, uslyšíte pípnutí.

• Ovladače musí být vždy čisté, suché a nesmí být zakryté žádným předmětem (např. nádobou nebo utěrkou). I tenká vrstva vody může zhoršit ovládání.53

3.2 Výběr správné nádoby

• Používejte jen nádoby vhodné pro indukční varné zóny.

• Podívejte se na symbol indukce na obalu nebo na spodní části nádoby.

Pomocí magnetu můžete zkontrolovat, zda je vaše nádobí vhodné.

• Přiložte magnet směrem ke spodní části nádoby. V případě, že je přitahován, je nádoba vhodná pro indukci.

• Jestliže nemáte magnet:

1. Do nádoby nalijte trochu tekutiny.

2. Jestliže na displeji nebliká a voda se ohřívá, je nádoba vhodná.

• Není vhodné nádobí vyrobené z následujících materiálů: čistá nerezová ocel, hliník nebo měď bez magnetické základny, sklo, dřevo, porcelán, keramika a kamenina. Nepoužívejte nádoby se zubatými hranami nebo zakřiveným dnem. Ujistěte se, že spodek nádoby je hladký, sedí naplocho na skle a má stejnou velikost jako varná zóna. Používejte nádoby s průměrem dna stejným, jako má grafické vyobrazení zvolené varné zóny. Použití hrnce o něco širšího je zárukou využití energie s maximální účinností. Pokud použijete menší hrnec, vaření bude méně účinné, než se očekávalo. Nádobu menší než 140 mm nemusí varná deska zjistit. Vždy nádobu na varné zóně vystřeďte. Nádoby z indukční varné desky vždy zvedejte – neposunujte je, mohou poškrábat sklo.

3.3 Jak varnou desku používat

3.3.1 Zahájení vaření

Dotkněte se ovládání ZAP/VYP na tři vteřiny. Po zapnutí bzučák jednou pípne, všechny displeje ukazují „-“ nebo „- -“, což znamená, že indukční varná deska je ve stavu pohotovostního režimu.

Na varnou zónu, kterou chcete použít, umístěte vhodnou nádobu.

• Ujistěte se, že dno nádoby a povrch varné zóny jsou čisté a suché.54 Při dotyku posuvného ovladače varné zóny začne indikátor vedle tlačítka blikat.

Zvolte nastavení tepla dotykem posuvníku.

• Jestliže do 1 minuty nestisknete žádné tlačítko, indukční varná deska se automaticky vypne. Budete muset začít znovu krokem 1.

• Kdykoliv během vaření můžete změnit nastavení tepelného výkonu.

Jestliže displej bliká střídavě s tepelným výkonem To znamená, že:

• jste neumístili nádobu na správnou varnou zónu nebo,

• nádoba, kterou používáte, není vhodná pro indukční vaření nebo,

• nádoba je příliš malá nebo špatně vystředěná na varné zóně. Pokud není na varné zóně vhodná nádoba, nehřeje. Pokud není na varné zóně vhodná nádoba, displej se automaticky vypne po 2 minutách.

3.3.2 Ukončení vaření

Dotkněte se ovladače výběru varné zóny, kterou chcete vypnout.

Vypněte varnou zónu dotykem posuvníku doleva. Zkontrolujte, zda se na displeji objeví „0“.

Vypněte celou varnou desku dotykem ovladače ZAP/VYP.

Pozor na horké povrchy Když je varná zóna horká na dotyk, ukáže se „H“. „H“ zmizí, když se povrch ochladí na bezpečnou teplotu. Lze to použít také jako funkci úspory energie; jestliže chcete ohřát další nádoby, použijte plotýnku, která je ještě horká.

3.3.3 Použití funkce zesilovače výkonu

Zapnutí funkce zesilovače výkonu Dotkněte se ovladače zvolené varné zóny

Dotkněte se ovladače zesilovače výkonu , indikátor zóny zobrazí „b“ a výkon dosáhne maxima.

Vypnutí funkce zesilovače výkonu Dotkněte se ovladače zvolené varné zóny, u které chcete vypnout funkci zesilovače.

Zvýšení výkonu Snížení výkonu55 Dotykem ovladače „Boost“ (Zesílení) zrušíte funkci zesilovače výkonu a varná zóna se vrátí ke svému původnímu nastavení.

• Funkci je možné použít pouze pro jakoukoli varnou zónu.

• Varná zóna se vrátí na své původní nastavení po 5 minutách.

• V případě, že původní nastavení bylo 0, vrátí se na 9 po 5 minutách. Zablokování ovladačů

• Ovladače můžete zablokovat, abyste zabránili neúmyslnému použití (například náhodnému zapnutí varných zón dětmi).

• Jsou-li ovladače zablokovány, všechny ovladače kromě ovládání ZAP/VYP jsou deaktivovány. Jak zablokovat ovladače Dotkněte se a podržte na chvíli současně časovač „ “ a časovač „ “. Indikátor časovače ukáže „Lo“. Jak odblokovat ovladače Dotkněte se a podržte na chvíli současně časovač „ “ a časovač „ “.

Když je varná deska v režimu zablokování, všechny ovladače kromě ZAP/VYP , jsou deaktivovány, indukční varnou desku můžete v nouzové situaci kdykoli vypnout pomocí ovladače ZAP/VYP , ale při dalším použití ji musíte nejprve odblokovat.

3.3.2 Ovladač časovače

Časovač můžete použít dvěma různými způsoby:

• Můžete ho použít jako minutku. V tomto případě časovač po uplynutí nastaveného času nezapne žádnou varnou zónu.

• Můžete také nastavit, aby časovač po uplynutí nastaveného času zapnul jednu nebo více varných zón. Časovač lze nastavit maximálně na 99 min. a) Použití časovače jako minutky Pokud nevyberete žádnou varnou zónu Ujistěte se, že je varná deska zapnutá. Poznámka: minutku můžete použít, i když nevyberete žádnou varnou zónu.

Dotkněte se ovladače „+“ na časovači. Indikátor minutky začne blikat a na displeji časovače se zobrazí „10“. Nastavte čas dotykem ovladače „-“ nebo „+“ na časovači. Tip: Dotkněte se ovladače „-“ nebo „+“ na časovači jednou, abyste čas snížili, resp. zvýšili o 1 minutu. Dotkněte se a přidržte ovladač „-“ nebo „+“ na časovači, abyste čas snížili, resp. zvýšili o 10 minut.

Když se ovladače „-“ a „+“ dotknete společně, čas se vymaže a na displeji se zobrazí „00“ v minutách.56 Když je čas nastaven, začne se ihned odpočítávat. Na displeji se zobrazí zbývající čas a indikátor časovače bude blikat po dobu 5 sekund.

Po dokončení nastavení času bude bzučák pípat po dobu 30 sekund a indikátor časovače zobrazí „- -“. b) Nastavení časovače na vypnutí jedné varné zóny Nastavení jedné zóny Dotkněte se posuvného ovladače varné zóny

Nastavte čas dotykem ovladače „-“ nebo „+“ na časovači Tip: Při jednom dotyku ovladače „-“ nebo „+“ na časovači se čas sníží, resp. zvýší o 1 minutu. Dotykem a přidržením ovladače „-“ nebo „+“ na časovači se bude čas snižovat, resp. zvyšovat po 10 minutách.

Když se ovladače „-“ a „+“ dotknete společně, čas se vymaže a na displeji se zobrazí „00“ v minutách.

Když je čas nastaven, začne se ihned odpočítávat. Na displeji se zobrazí zbývající čas a indikátor časovače bude blikat po dobu 5 sekund. POZNÁMKA: Červená kontrolka u indikátoru výkonu se rozsvítí, čímž signalizuje výběr této zóny.

Po uplynutí nastaveného času se příslušná varná zóna automaticky vypne.

Ostatní varné zóny, pokud byly zapnuté již předtím, zůstanou v provozu. Nastavení více zón: Postup pro nastavení více zón je podobný krokům nastavení jedné zóny; Pokud nastavíte čas pro několik varných zón současně, desetinné tečky příslušné varné zóny se rozsvítí. Na minutovém displeji se zobrazují minuty časovače. Tečka odpovídající zóny bliká. Viz zobrazení níže:

(nastaveno na 45 minut)57 Po uplynutí nastaveného času se příslušná varná zóna vypne. Poté se ukáže nový minutový časovač a tečka odpovídající zóny bude blikat. Viz zobrazení vpravo: (nastaveno na 30 minut) Dotkněte se ovladače zvolené varné zóny, příslušný časovač se zobrazí v indikátoru časovače. c) Zrušení časovače Dotkněte se posuvného ovladače varné zóny, u které chcete zrušit časovač

Když se ovladače „-“ a „+“ dotknete společně, čas se vymaže a na displeji se zobrazí „00“ v minutách.

Dotkněte se posuvníku k nastavení časovače na „00“ a tím se časovač zruší.

3.3.3 Výchozí provozní časy

Automatické vypnutí plní funkci bezpečnostní ochrany pro indukční varnou desku. Ta se automaticky vypne, pokud ji zapomenete vypnout vy. Výchozí provozní časy pro různé úrovně výkonu jsou uvedeny v následující tabulce: Stupeň výkonu

Výchozí provozní časovač (hodiny)

Po odstranění nádoby může indukční varná deska okamžitě přestat hřát a varná deska se automaticky vypne po 2 minutách.

Lidé se srdečním kardiostimulátorem by se měli před použitím tohoto spotřebiče poradit se svým lékařem.58

Co? Jak? Důležité upozornění! Každodenní znečištění skla (otisky prstů, skvrny, zbytky potravin nebo loužičky bez cukru na skle)

1. Vypněte napájení varné desky.

2. Naneste čistič na varnou desku, zatímco je

sklo ještě teplé (ale ne horké!)

3. Opláchněte a otřete do sucha čistým

hadříkem nebo papírovou utěrkou.

4. Zapněte napájení varné desky.

Když je napájení varné desky vypnuté, nefunguje indikátor „horkého povrchu“, ale varné zóny mohou být ještě horké! Buďte mimořádně opatrní.

• Silné drátěnky, některé nylonové drátěnky a drsné/brusné čisticí prostředky mohou poškrábat sklo. Vždy si přečtěte štítek a zkontrolujte, zda jsou čisticí prostředek nebo drátěnka vhodné.

• Na varné desce nikdy nenechávejte zbytky po čištění: sklo se může zbarvit. Překypění, roztavené potraviny a horké cukernaté loužičky na skle Odstraňte je okamžitě obracečkou, špachtlí nebo škrabkou vhodnou na sklo indukční varné desky, ale dejte pozor na horké povrchy varných zón:

1. Vypněte napájení varné desky v nástěnné

2. Pomocí nože či jiné pomůcky v úhlu 30 °

seškrábněte nečistoty nebo skvrny směrem k chladné části varné desky.

3. Vyčistěte nečistoty nebo loužičky hadříkem

nebo papírovou utěrkou.

4. Postupujte podle kroků 2 až 4 pro

„Každodenní znečištění skla“ výše.

• Skvrny zanechané rozpuštěnými a sladkými potravinami nebo loužičkami odstraňte co nejdříve. V případě, že zchladnou na skle, může být problém s jejich odstraněním a hrozí dokonce trvalé poškození povrchu skla.

• Nebezpečí pořezání: je-li ochranný kryt stažený, je ostří škrabky ostré jako břitva. Používejte ji s nejvyšší opatrností a vždy ukládejte bezpečně a mimo dosah dětí. Loužičky na dotykových ovladačích

1. Vypněte napájení varné desky.

2. Setřete rozlitou kapalinu.

3. Otřete plochu s dotykovým ovládáním

čistou vlhkou houbou nebo hadříkem.

4. Poté ji vysušte dosucha papírovou utěrkou.

5. Zapněte napájení varné desky.

• • Varná deska může pípnout a vypnout se a dotykové ovladače nemusejí fungovat, pokud je na nich rozlitá kapalina. Před opětovným zapnutím varné desky zkontrolujte, zda je plocha ovladačů otřená dosucha.59

Problém Možné příčiny Co dělat Indukční varnou desku nejde zapnout. Není napájení. Zkontrolujte, zda je indukční varná deska připojená k napájení, a to je zapnuté. Zkontrolujte, zda není výpadek proudu ve vašem domě nebo okolí. Pokud jste zkontrolovali všechno a problém přetrvává, obraťte se na kvalifikovaného technika. Dotykové ovladače nereagují. Ovladače jsou zablokovány. Odblokujte ovladače. Viz pokyny v části „Používání indukční varné desky“. Dotykové ovladače dobře nereagují. Na ovladačích může být slabá vrstva vody nebo se ovladačů dotýkáte špičkou prstu. Ujistěte se, že oblast dotykového ovládání je suchá, a ovladačů se dotýkejte bříškem prstu. Sklo je poškrábané. Drsné nádobí. Používejte nádoby s rovným a plochým dnem. Viz „Výběr správné nádoby“.

Použili jste nevhodné, brusné drátěnky nebo čisticí prostředky. Viz „Péče a čištění“. Některé nádoby mohou vydávat praskavé nebo cvakavé zvuky. Může to být způsobeno konstrukcí nádobí (vrstvy různých kovů, které jinak vibrují). Jedná se o normální jev u nádobí a nejde o poruchu. Indukční varná deska při použití s nastavením na vysoký výkon vydává slabý bzučivý zvuk. Je to způsobeno technologií indukčního vaření. Jedná se o normální jev, ale zvuk by se měl ztišit nebo zcela zmizet, když snížíte nastavení výkonu. Hluk ventilátoru vycházející z indukční desky. Chladicí ventilátor vestavěný do indukční varné desky chladí a chrání elektroniku před přehřátím. Může to pokračovat i po vypnutí indukční varné desky. Jedná se o normální jev a není vyžadován žádný zásah. Pokud běží ventilátor, nevypínejte napájení indukční varné desky ve zdi. Nádoby se nezahřívají a neobjevují se na displeji. Indukční deska nemůže detekovat nádobu, protože není vhodná pro indukční vaření. Indukční deska nemůže detekovat nádobu, protože je příliš malá pro varnou zónu nebo je špatně vystředěná. Používejte nádoby vhodné pro indukční vaření. Viz část „Výběr správné nádoby“. Vystřeďte nádobu a ujistěte se, že její dno odpovídá velikosti varné zóny. Indukční varná deska nebo varná zóna se náhle sama vypnula, zazní tón a zobrazí se chybový kód (obvykle se střídající s jedním nebo dvěma číslicemi na displeji časovače vaření). Technická závada. Poznamenejte si písmena a číslice kódu, vypněte napájení varné desky v nástěnné zásuvce a obraťte se na kvalifikovaného technika.60

6. Zobrazení závad a kontrola

Indukční varná deska je vybavena autodiagnostickou funkcí. S tímto testem je technik schopen zkontrolovat funkci několika dílů bez demontáže nebo vytažení varné desky z pracovní plochy. Odstraňování poruch

1) Zobrazený poruchový kód během používání zákazníkem a řešení

Chybový kód Problém Řešení Automatická obnova

Napájecí napětí je vyšší než jmenovité napětí. Prosím zkontrolujte, zda je napájecí napětí normální. Zapnutí po napájení je normální.

Napájecí napětí je nižší než jmenovité napětí.

Vysoká teplota čidla keramické plotýnky. (1#) Počkejte na návrat teploty keramické desky k normálu. Dotkněte se tlačítka „ZAP/VYP“ k restartu spotřebiče.

Vysoká teplota čidla keramické plotýnky. (2#)

Vysoká teplota IGBT. (1#) Počkejte na návrat teploty IGBT k normálu. Dotkněte se tlačítka „ZAP/VYP“ k restartu spotřebiče. Zkontrolujte, zda ventilátor běží hladce; pokud ne, vyměňte ventilátor. E6 Vysoká teplota IGBT. (2#) Bez automatické obnovy F3/F6 Porucha čidla teploty keramické plotýnky – zkrat v obvodu. (F3 pro 1#,F6 pro 2#) Zkontrolujte připojení nebo vyměňte čidla teploty keramické plotýnky. F4/F7 Porucha čidla teploty keramické plotýnky – přerušený obvod. (F4 pro 1#,F7 pro2#) F5/F8 Porucha čidla teploty keramické plotýnky – neplatné. (F5 pro 1#, F8 pro 2#)

F9/FA Porucha teplotního čidla IGBT. (zkrat v obvodu / přerušený obvod pro 1#) Vyměňte napájecí desku. FC/FD Porucha teplotního čidla IGBT. (zkrat v obvodu / přerušený obvod pro 2#)

2) Konkrétní porucha a řešení

Porucha Problém Řešení A Řešení B LED dioda se nerozsvítí, když je spotřebič zapojen. Není dodáváno napájení. Zkontrolujte, zda je zástrčka pevně v zásuvce a zásuvka funguje.

Porucha připojení přídavné napájecí desky a desky displeje. Zkontrolujte připojení.

Poškození přídavné napájecí desky. Vyměňte přídavnou napájecí desku.

Poškození desky displeje. Vyměňte desku displeje.

Některá tlačítka nefungují, nebo displej LED nefunguje normálně. Poškození desky displeje. Vyměňte desku displeje.61 Porucha Problém Řešení A Řešení B Indikátor režimu vaření se rozsvítí, ale ohřev se nespustí. Vysoká teplota varné desky. Okolní teplota může být příliš vysoká. Nasávání vzduchu nebo větrací otvor mohou být zablokované.

Něco se stalo s ventilátorem. Zkontrolujte, zda ventilátor běží hladce; jestliže ne, vyměňte ventilátor.

Napájecí deska je poškozená. Vyměňte napájecí desku.

Ohřev se náhle vypne během provozu a na displeji bliká „u“. Špatný typ nádoby. Použijte správnou nádobu (viz návod k obsluze). Okruh zjištění nádoby je poškozený, vyměňte napájecí desku. Příliš malý průměr nádoby. Sporák se přehřál; Jednotka je přehřátá. Počkejte na návrat teploty k normálu. Stiskněte tlačítko „ZAP/VYP“ k restartu spotřebiče. Topné zóny na stejné straně (například první a druhá zóna) zobrazí „u“. Porucha připojení napájecí desky a desky displeje; Zkontrolujte připojení.

Poškození desky displeje komunikačního dílu. Vyměňte desku displeje.

Hlavní deska je poškozená. Vyměňte napájecí desku.

Motor ventilátoru nezní normálně. Motor ventilátoru je poškozený. Vyměňte ventilátor.

Výše uvedené případy jsou zhodnocení a kontrola běžných poruch. Prosím, nerozebírejte spotřebič sami, aby nedošlo k nebezpečí a poškození indukční varné desky.62

7.1 Výběr zařízení pro instalaci

Vyřízněte pracovní plochu podle rozměrů ve výkresu. Za účelem instalace a použití musí být kolem otvoru zachován alespoň 50mm prostor. Ujistěte se, že tloušťka pracovní plochy je nejméně 30 mm. Vyberte tepelně odolný pracovní povrchový materiál (dřevo nebo podobný vláknitý nebo hygroskopický materiál nesmí být použit jako pracovní povrchový materiál, pokud není impregnován), aby nedošlo k zasažení elektrickým proudem nebo větší deformaci způsobené tepelným sáláním varné desky. Podle níže uvedeného obrázku:

Poznámka: Bezpečnostní vzdálenost mezi stranami varné desky a vnitřními povrchy pracovní desky by měla být alespoň 3 mm. A (mm) B (mm) C (mm) D (mm) E (mm) F (mm)

50 min. 50 min. 50 min. 50 min. 3 mm min. Indukční varná deska musí být dobře větraná a přívod a odvod vzduchu nesmí být ucpané. Přesvědčte se, že indukční varná deska je v dobrém pracovním stavu, jak je znázorněno níže.

Poznámka: Bezpečnostní vzdálenost mezi varnou deskou a skříňky nad varnou deskou by měla být alespoň 760mm. A (mm) B (mm) C (mm)

50 min. 20 min. Vstup vzduchu Odvod vzduchu 5 mm VAROVÁNÍ: Zajistěte dostatečné větrání Přesvědčte se, že je indukční varná deska dobře větraná a že přívod ani odvod vzduchu nejsou ucpané. Aby nedošlo k náhodnému dotyku přehřátého dna varné desky nebo neočekávanému zásahu elektrickým proudem při práci, je nutné umístit dřevěnou vložku upevněnou šrouby v minimální vzdálenosti 50 mm od spodní strany varné desky. Postupujte podle následujících požadavků.

Okolo varné desky jsou zvnějšku ventilační otvory. Při umisťování varné desky do její polohy MUSÍTE zajistit, aby tyto otvory neblokovala kuchyňská linka.

• Nezapomeňte, že lepidlo, které připojí plastový nebo dřevěný materiál k nábytku, musí být schopné odolat teplotě minimálně 150 °C, aby se zabránilo uvolnění obložení.

• Zadní stěna, přilehlé a okolní plochy musí být proto schopny odolat teplotě 90 °C.

7.2 Před instalací varné desky zkontrolujte, zda

• Pracovní plocha je vyrovnaná a plochá a nic nebrání splnění nároků na prostor.

• Pracovní plocha je vyrobena z tepelně odolného a izolovaného materiálu.

• Je-li varná deska instalovaná nad troubu, musí mít trouba vestavěný chladicí ventilátor.

• Instalace splňuje všechny požadavky na volný prostor i platné normy a předpisy.

• V trvalé elektroinstalaci je vhodný odpojovač zajišťující úplné odpojení od elektrické sítě a je instalovaný v souladu s místními zákony a předpisy pro elektrickou instalaci. Odpojovač musí být schváleného typu se vzduchovou mezerou 3 mm mezi kontakty ve všech pólech (nebo u všech aktivních [fázových] vodičů v případě, že místní elektroinstalační předpisy umožňují tuto změnu požadavků).

• Zákazník má i po instalaci varné desky snadný přístup k odpojovači.

• V případě pochybností ohledně instalace můžete konzultovat místní stavební úřady a místní právní předpisy.

• Na povrchu stěn jsou použity tepelně odolné a snadno čistitelné povrchové úpravy (například keramické dlaždice).

7.3 Po instalaci varné desky zkontrolujte, zda

• Napájecí kabel není přístupný žádnými dvířky ani zásuvkami.

• Je zajištěno dostatečné proudění čerstvého vzduchu z vnější strany skříněk na spodek varné desky.

• Je-li varná deska instalována nad zásuvku nebo skříňku, je na spodku varné desky umístěna tepelná izolace.

• Zákazník má snadný přístup k odpojovači.

7.4 Před umístěním upevňovacích držáků

Jednotka musí být umístěna na stabilní, hladký povrch (použijte obal). Na ovladače vyčnívající z varné desky nepoužívejte sílu.

7.5 Seřízení polohy držáku

Desku připevněte na pracovní plochu přišroubováním 4 držáků na spodní stranu varné desky (viz obrázek) po instalaci. Upravte polohu držáku, aby vyhovovala pro různé tloušťky desky stolu. Min. 50 mm Max. 5 mm Max. 5 mm64

Za žádných okolností se nesmí držáky po instalaci dotýkat vnitřních povrchů pracovní desky (viz obrázek).

1. Instalaci varné desky musí provést kvalifikovaná osoba nebo technik. V případě zájmu můžeme zprostředkovat vhodné

odborníky. Nikdy se nepokoušejte provádět instalaci sami. 2. Varná deska nesmí být umístěna přímo nad myčkou nádobí, chladničkou, mrazničkou, pračkou nebo sušičkou, protože vlhkost by mohla poškodit elektroniku varné desky. 3. Indukční varná deska musí být nainstalována tak, aby zaručovala spolehlivé tepelné záření a zvýšila se tak její spolehlivost.

4. Stěna a indukované topné zóny nad povrchem stolu musí odolat teplu.

5. Aby se zabránilo případnému poškození, musí být sendvičová vrstva a lepidlo odolné vůči teplu.

6. Nepoužívejte čisticí přístroje na páru.

7.7 Připojení varné desky do elektrické sítě

Tento spotřebič smí k elektrické síti připojovat pouze kvalifikovaná osoba. Před připojením varné desky do elektrické sítě zkontrolujte:

1. Domácí elektrická instalace je vhodná pro odběr energie varnou deskou.

2. Napětí odpovídá hodnotě uvedené na typovém štítku.

3. Průřezy napájecího kabelu vydrží zatížení uvedené na typovém štítku.

K připojení varné desky k elektrické síti nepoužívejte adaptéry, redukce, nebo větvící zařízení, protože mohou způsobit přehřátí a požár. Napájecí kabel nesmí přijít do styku s horkými plochami a musí být veden tak, aby v žádném bodě nebyla jeho teplota vyšší než 75 °C.

Poraďte se s elektrikářem, zda je domácí elektroinstalace vhodná bez dalších úprav. Jakékoli změny smí provést pouze kvalifikovaný elektrikář. Napájení musí být připojeno v souladu s příslušnou normou k jednopólovému jističi. Způsob připojení je znázorněn níže. VARNÁ DESKA VARNÁ DESKA STŮL STŮL DRŽÁK

• Je-li kabel poškozený, nebo má být nahrazen, musí tuto práci provést pracovník poprodejního servisu s příslušnými nástroji, aby nedošlo k úrazu.

• Je-li spotřebič připojen přímo k elektrické síti, musí být nainstalován vícepólový jistič s minimálním otvorem 3mm mezi kontakty.

• Instalační technik musí zajistit provedení správného elektrického připojení v souladu s bezpečnostními předpisy.

• Kabel nesmí být nikde ohnutý ani stlačený.

• Musí se pravidelně kontrolovat a smí ho vyměnit pouze autorizovaný technik.

• Žlutý/zelený vodič napájecího kabelu musí být připojen k uzemnění napájecího zdroje a pólů zařízení.

• Výrobce nezodpovídá za žádné nehody způsobené použitím zařízení, které není uzemněno nebo není uzemněno správně.

• Pokud je spotřebič vybaven zásuvkou, musí být nainstalován tak, aby byla zásuvka přístupná.

Spodní plocha a napájecí kabel varné desky nejsou po instalaci přístupné.

Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EU o likvidaci odpadního elektrického a elektronického zařízení (OEEZ). Zajištěním správné likvidace tohoto spotřebiče pomůžete zabránit případným negativním vlivům na životní prostředí a lidské zdraví, k nimž by došlo při nesprávném postupu likvidace. Symbol na spotřebiči nebo na přiložených dokumentech udává, že tento spotřebič nepatří do domovního odpadu. Je nutné jej odvézt do příslušného sběrného místa pro recyklaci elektrického a elektronického zařízení. Tento spotřebič vyžaduje odbornou likvidaci odpadu. Další informace o zpracování, rekuperaci a recyklaci tohoto spotřebiče zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili. Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto spotřebiče zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě , kde jste spotřebič zakoupili. LIKVIDACE: Nevyhazujte tento výrobek s běžným domovním odpadem. Tento odpad je nutné odevzdat do tříděného sběru za účelem speciálního zpracování.

L66 Produktové informace elektrických varných desek vyhovující směrnici komise (EU) č. 66/2014

Poloha Symbol Hodnota Jednotka Identifikační číslo modelu

Typ varné desky: Elektrická varná deska

Technologie ohřevu (indukční varné zóny a varné plochy, sálavé varné zóny, pevné plotny) indukční varné zóny

Indukční varné plochy

U nekruhových varných zón nebo ploch: průměr užitečné plochy povrchu jednotlivých elektricky ohřívaných varných zón zaokrouhlený na nejbližších 5

Zadní 0 18,0 cm U nekruhových varných zón nebo ploch: délka a šířka užitečné plochy povrchu jednotlivých elektricky ohřívaných varných zón nebo ploch zaokrouhlené na nejbližších 5 mm Zadní levá

Spotřeba energie na varnou zónu nebo plochu přepočtenou na kg Přední ECelectric cooking 189,9 Wh/kg Zadní ECelectric cooking 180,5 Wh/kg Spotřeba energie varné desky přepočtená na kg

ECelectric hob 185,2 Wh/kg Aplikován standard: EN 60350-2 Elektrické spotřebiče na vaření pro domácnost – Část 2: Varné desky – Metody měření funkce Návrhy na úsporu energie: Abyste dosáhli co nejlepší účinnosti varné desky, umístěte nádobu do středu varné zóny. Použitím pokličky zkrátíte dobu vaření a ušetříte energii tím, že udržíte teplo v nádobě. Používejte co nejméně tekutin nebo tuku, zkrátíte dobu vaření. Začněte vařit na vysokém nastavení, a jakmile se jídlo prohřeje, snižte výkon. Používejte nádoby s průměrem dna stejným, jako má grafické vyobrazení zvolené varné zóny. Tyto informace je třeba považovat za součást uživatelské příručky ke spotřebiči.67 OBSAH

1.2.1 Nebezpečenstvo úrazu elektrickým prúdom

1.2.3 Dôležité bezpečnostné pokyny

1.3.1 Nebezpečenstvo úrazu elektrickým prúdom

1.3.5 Dôležité bezpečnostné pokyny

• Dbajte na to, aby ste sa nedotkli vyhrievacích prvkov.

3. Regulátor časovača plus

4. Regulátor časovača mínus

3.1 Dotykové ovládače

• Ovládače reagujú na dotyk, takže nemusíte vyvíjať žiaden tlak.

• Používajte brušká prstov, nie končeky.

Dotknite sa ovládača boost , indikátor zóny zobrazí „b“ a výkon dosiahne Max.

3.3.2 Ovládač časovača

Dotykom posuvného ovládača nastavte časovač na „00“, časovač sa zruší.

2. Vyliate jedlo nechajte vsiaknuť do savého

Kód chyby Problém Riešenie Automatická obnova

7.4 Pred umiestnením upevňovacích držiakov

2. Napätie zodpovedá hodnote uvedenej na typovom štítku.

Zelenožltý Modrý Hnedý
