MODE D'EMPLOI HG00921C POWERFIX

Instructions d'utilisation et consignes de sécurité

NL BE

SPANBAND MET RATEI / SPANRIEMENSET / SPANRIEMEN MET SNEISIUITING

FR/BE Instructions d'utilisation et consignes de sécurité Page 23

NL/BE Bedienings- en veiligheidsinstrumenties Pagina 32

Utilisation conforme

Caracteristiques. Page 24

Furniture. Page 25

Consignes de sécurité Page 25

Consignes de sécurité generales Page 25

Consignes de sécurité pour les sangles d'arrimage Page 25

Conseils pratiques pour l'utilisation et l'entretien de sangles d'arrimage

Utilisation

Pose des sangles d'arrimage Page 29

Detendre la sangle d'arrimage . Page 30

Nettoyage et entretien

Mise au rebut.

Garantie

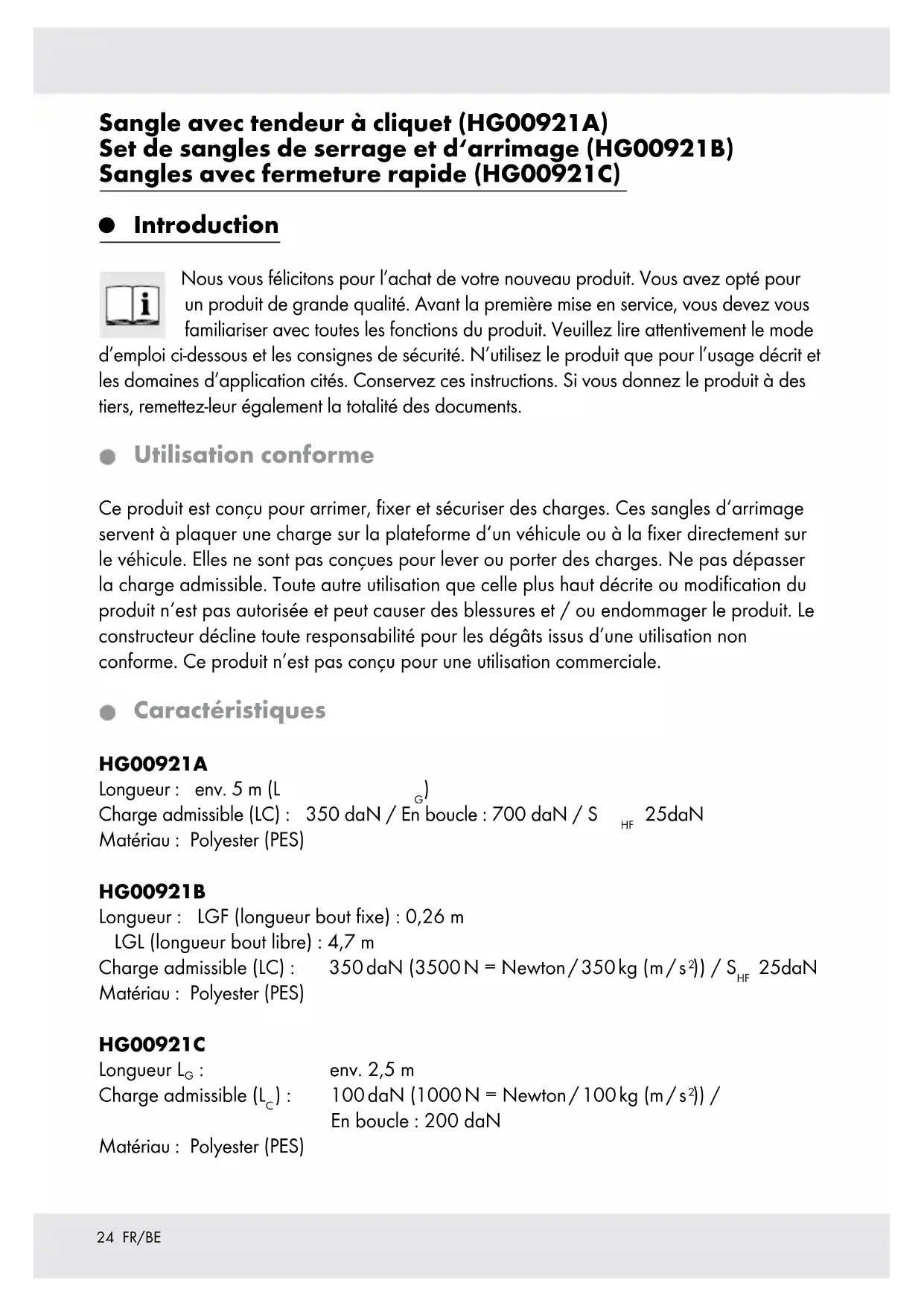

Sangle avec tendeur à cliquet (HG00921A) Set de sangles de serrage et d'arrimage (HG00921B) Sangles avec fermeture rapide (HG00921C)

Introduction

Nous vous félicitons pour l'achat de votre nouveau produit. Vous avez opté pour un produit de grande qualité. Avant la première mise en service, vous devez vous familiariser avec toutes les fonctions du produit. Veuillez dire attentivement le mode

d'emploi ci-dessous et les consignes de sécurité. N'utilise le produit que pour l'usage précrit et les domaines d'application cités. Conservez ces instructions. Si vous donnez le produit à des tiers, remettez-leur également la totalité des documents.

Utilisation conforme

Ce produit est concu pour arrimer, fixer et sécuriser des charges. Ces sangles d'arrimage servent à plaquer une charge sur la plateforme d'un vehicule ou à la fixer directement sur le vehicule. Elles ne sont pas concues pour lever ou porter des charges. Ne pas dépasser la charge admissible. Toutte autre utilisation que celle plus haut désrite ou modification du produit n'est pas autorisée et peut causeur des blessures et / ou endommager le produit. Le constructeur décline toute responsabilité pour les dégats issus d'une utilisation non conforme. Ce produit n'est pas concu pour une utilisation commerciale.

- Caracteristiques

HG00921A

Longueur: env. 5 m (L

Longueur: LGF (longueur bout fixe): 0,26 m

LGL (longueur bout libre) : 4,7 m

Charge admissible (LC): 350 daN (3500N = Newton/ 350kg (m / s^2) )/S HF 25daN

Matériau: Polyester (PES)

HG00921C

Longueur L_G env.2,5m

Charge admissible (L_c) .. 100 daN (1000 N = Newton/ 100 kg (m / s^2)) /

En boucle:200 daN

Matériau: Polyester (PES)

Furniture

Contrôlez immédiatement après le déballage le contenu de livraison en ce qui concerne l'intégralité du contenu de livraison, ainsi que l'état irréprochage du produit et de toutes ses pieces.

1 x sangle avec tendeur à cliquet, env. 5 m (HG00921A)
1 x sangles d'arrimage avec cliquet tendeur et crochet en S, env. 0,26 m (HG00921B)
1 x sangles d'arrimage avec crochet en S, env. 4,7 m (HG00921B)
2 × sangles d'arrimage avec boucle zamak, env. 2,5 ~m (HG00921C)
1xmode d'emploi

- Consignes de sécurité

CONSERVER TOUTES LES CONSIGNES DE SECURITE ET INSTRUCTIONS POUR CONSULTATION ULTERIEURE!

Consignes de sécurité generales

A AVERTISSEMENT! DANGER DE MORT ET D'ACCIDENT POUR

LES ENFANTS EN BAS ÂGE ET LES ENFANTS! Ne jamais laisser les enfants manipuler sans surveillance le matériel d'emballage et le produit. Il

existe un risque d'étouffement par le matériel d'emballage et un danger de mort par strangulation. Les enfants sous-estiment souvent les dangers. Toutjours tener les enfants à l'écart du produit. Ce produit n'est pas un jouet.

Ne pas utiliser le produit s'il comporte des signes d'endommagement.
- Contrôler le montage correct de toutes les pieces. Risque de blessures en cas de montage incorrect.

Consignes de sécurité pour les sangles d'arrimage

• Contrôler le bon état de la sangle d'arrimage avant chaque utilisation. Ne jamais utilisée une sangle d'arrimage endommagée.

• Contrôler minutieusement les sangles d'arrimage tachées ou encrassées par des substances agressives ou autres pouvant ALTERER leur aptitude à l'utilisation. Au besoin, faire vérifier les sangles par le fabricant.
  Faire inspector les sangles et tous leurs composants au moins une fois par an par un spécialiste. Selon les conditions d'usage et de service, d'autres inspections par un spécialiste peuvent être requises plus fraisment.
  Ne jamais utiliser une sangle d'arrimage dans les cas suivants :

• fils rompus ou coupés, spécialement incision des bords ou tout autre dommage suspect

• marquage absent ou illisible
• raccords endommages, déformations dues à la chaleur (friction, rayonnement)
  -alterationscausespardessubstancesagressives.

Ne jamais utiliser un cliquet dans les cas suivants :

• fissures, cassures ou signes/alterations causés par la rouille
  -élargissement >5% (5% dans l'ouverture du crochet ou déformation générale)
• déformation visiblement persistante des composants portants

La réparation d'une sangle d'arrimage ne doit être effectue que si le marquage du fabricant, du matériel et de la charge maximale de tension admissible est clairment lisible sur l'étiquette. Les réparations doivent uniquement être effectuées par le fabricant ou du personnel agréé par celui-ci. Le personnel charge d'exécuter la réparation doit vérifier que la sangle d'arrimage remise en état possède la charge maximale de tension admissible spécifique initialement sur l'étiquette.
Ne jamais solliciter une sangle d'arrimage au-delà de la charge de tension admissible spécifiée sur l'étiquette (voir aussi « Caracteristiques »).
Choisir une sangle d'arrimage adequate en fonction du type d'arrimage prevu, de la charge de tension et de la surface de la charge (voir etiquette de marquage).

ATTEntTioN! RISQuE D'ACCIDEnT! Toujours besoin des sangles d'arrimage adaptees, les bons points d'ancrage et la methode d'arrimage adequate. La taille, la forme et le poids de la charge déterminent lechioix correct. Il faut aussi tener compte du type d'utilisation visé, des conditions de transport et du type de charge.
Vérifier que les pieces du vehicule auxquelles la charge doit être fixée sont suffisamment solides.
ATTEntTlOn! Outilr l'acceleration pendant le trajet, la charge peut aussi etre exposée aux forces laterales par le vent.
Ne jamais faire passer la sangle d'arrimage sur des surfaces rugueuses ou des arêtes vives si celles-ci ne sont pas dotées d'une protection ajustate.
Veiller à ce que les sangles d'arrimage ne soient pas tordues et soient posées sur toute leur largeur.
Ne pas poser d'objet susceptible de cause des dommages sur une sangle.
Tenir la sangle d'arrimage à l'écart des surfaces chaudes.
Répartir équitablement les sangles d'arrimage sur la charge à sécuriser.
Ne jamais utiliser les sangles comme dispositif d'accrochage.
Veiller à ne pas solliciter le crochet en S au niveau de son extrémité, sauf s'il s'agit d'un crochet spécifiquement prévu pour ce type d'utilisation. Toutjours accrocher le crochet d'arrimage de l'intérieur vers l'extérieur pour éviter tout décrochage sans fixation à un point d'ancrage sur la plateforme.
Ne jamais placer un crochet en S ou le cliqueur sur une arête.
Ne pas rallonger la poignée du cliqueur pour faire levier et tendre plus, sauf si ceci est explicitement spécifié par une instruction d'utilisation.
ATTEnTIOn!RISQuE D'ACCIDEnT!Si des armatures et des disposilits d'arrimage

supplémentaires sont utilisés, il faut veiller à ce que ceux-ci convennent pour la sangle d'arrimage.

Pour assurer une fixation correcte de la charge, il faut veiller à ce qu'au moins 1 tour et demi de la sangle d'arrimage soit enroule sur le cliquet.
Tendre d'abord la sangle à la main, de manière à ne pas devoir faire plus de 3 tours sur le cliquet pour fixer la charge.
Ne jamais dépasser les specifications du fabricant pour les charges sur le toit.

ATTENTION! RISQUE D'ACCIDENT! Respecter la charge de précontrainte requise pour un arrimage plaquant. Il faut utiliser au moins deux sangles d'arrimage. Pour des raisons de stabilité, il faut utiliser au moins deux sangles d'arrimage identiques pour plaquer et deux paires de sangles identiques pour arrimer en diagonale.
ATTENTION! RISQUE D'ACCIDENT! Lors du trajet, contrôle régulierement que la charge est correctement arrimée et retendra la sangle d'arrimage le cas échéant.
- Conseils pratiques pour l'utilisation et l'entretien des sangles d'arrimage

1. La sélection et l'usage de sangles d'arrimage doit s'effectuer en tenant compte de la traction requise ainsi que le type d'utilisation et de charge devant être arrimée. Laaille, la forme et le poids de la charge déterminent lechioir correct, ainsi que le type d'utilisation visé, les conditions de transport et le type de charge. Pour des raisons de stabilité, il faut utiliser au moins deux sangles d'arrimage identiques pour plaquer et deux paires de sangles identiques pour arrimer en diagonale.
2. En raison des différences de comportement et de modification de la longueur sous charge, il ne faut pas utiliser des moyens d'arrimage hétéroclites (par ex. des chaînes et des sangles en fibres chimiques) pour arrimer une même charge. Si des armatures et des dispositifs d'arrimage supplémentaires sont utilisés, il faut veiller à ce que ceux-ci convennent pour la sangle d'arrimage.
3. Pendant l'utilisation, les crochets plats doivent etre en contact avec leur accrochage sur toute leur largeur.
4. Ouverture du cliquet : avant l'ouverture, vérifier que la charge, même sans arrimage, dispose d'une stabilité suffisante et ne risque pas de tomber sur la personne exécutant le déchargement. Au besoin, il convient de fixer aufaravant les dispositifs d'accrochage prévus pour le transport ultérieur à la charge afin de prévenir toute chute et / ou basculement de la charge. Proceder de même en cas d'utilisation d'éléments de serrage permettant un retrait en toute sécurité.
5. Avant de commencer le déchargement, les sangles doivent être desserrées de manière à ce que la charge repose librement.
6. Lors du chargement et déchargement, veiller à éviter tout contact avec les lignes électriques suspendues à proximité.
7. Les matériaux avec lesquels les sangles d'arrimage sont fabriquées ont des degrés de résistance différents aux produits chimiques. Les instructions du fabricant ou du

fournisseur doit être respectées si les sangles d'arrimage sont susceptibles d'être exposées à des contacts avec des produits chimiques. Il convient de tener compte que les effets des produits chimiques s'accélérent à températures élevées. La résistance des fibres plastiques aux produits chimiques peut être résumée comme suit :

• Le polyester est relativement résistant aux acides mineraux. Les solutions alcalines peuvent l'endommager.

• L'évaporation peut concentrer des solutions acides ou alcalines inoffensives de manière telle qu'elles peuvent cause des dommages. Les sangles d'arrimage souillées doivent immédiatement être mises hors service, rincees à l'eau froide et séchéées à l'air.

• Ces sangles d'arrimage sont adaptées pour une utilisation dans les plages de température ci-dessous:

• -40^ C à +120°C pour le polyester (PES);

Cette plage de température peut se modifier selon l'ambiance chimique. Il convient de contacter le fabricant ou le fournisseur pour se renseigner. Une modification de la température ambiente pendant le transport peut influencer la force de tension de la sangle. Contrôler la tension d'arrimage en entrant dans des régions chaudes.

1. Les sangles d'arrimage ne doivent plus etre utiliser ou doivent etre envoyees au fabricant pour remise en etat si elles present des signes d'alteration. Considerer les points suivants comme signes d'alteration :

2. pour les sangles (ne plus réutiliser): fissures, coupures, entailles et ruptures des fibres et coutures supportant la charge, déformations sous l'effet de la chaleur;

3. pour les dispositifs d'accrochage et éléments de mise sous tension, déformations, fissures, signes clairs d'usure et de corrosion. Seules les sangles d'arrimage comportant une étiquette d'identification doivent être remises en état. En cas de contact involontaire avec des produits chimiques, ne plus utiliser la sangle et contacter le fabricant ou le fournisseur.
4. Veiller à ce que la sangle d'arrimage ne soit pas endommagée par les arêtes du chargement sur lequel elle est fixée. Il est recommendé d'effectuer régulièrement un contrôle visuel avant et après chaque utilisation.
5. Uniquement utiliser des sangles d'arrimage dotées d'étiquettes et dont le marquage est lisible.
6. Ne pas soursoliciter les sangles d'arrimage : la force maximale de 250 N (25 daN sur l'étiquette ; 1 daN ≈ 1 kg) doit uniquement être appliquée d'une main. Ne pas utiliser de moyens mécaniques tels que barres ou leviers, etc., sauf si ceux-ci font partie de l'élement de serrage. (HG00921A, HG00921B)
7. Ne pas utiliser une sangle d'arrimage nouée.
8. Éviter d'endommager les étiquettes en les tenant à l'écart des arêtes de la charge et si possible, de la charge elle-même.
9. Protégér les sangles contre les frictions et l'usure, ainsi que l'altration par les charges à arêtes vives en utilisant des revêtement de protection et / ou des protège-coins.

tendre les sangles d'arrimage par dessus la charge pour plaquer celle-ci sur la plateforme de chargement (voir ill. 1).

Arrimage diagonal (HG00921B) :

la charge est arrimée par quatre sangles et directement fixée au vehicule (voir ill. II).

Pose des sangles d'arrimage

La sangle d'arrimage selectionnée doit être suffisamment résistante et longue pour l'application et posseder la longueur adequate pour le type d'arrimage. Toujours tenir compte des règes d'arrimage : Les opérations de fixation et de démontage des sangles d'arrimage doivent être planifiées avant le début d'un trajet. Au besoin, tenir compte des déchargesments effectués au cours du trajet. Calculer le nombre de sangles d'arrimage selon la norme EN 12195-1. Pour un arrimage plaquant, uniquement utiliser des sangles d'arrimage adequates dont la force de tension STF est indiquée sur l'étiquette.

HG00921A :

Enrouler la sangle d'arrimage autour du chargement.
Ouvrir la poignée du clique et amener l'axe fendu en position pour pouvoir enfiler la sangle (voir ill. A III).
Passer la sang dans l'axe fendu du cliquet. Tirer la sangle prudemment a travers l'axe fendu3 jusqu'a ce qu'elle soit fermement appliquee contre la charge.
Tendre la sangle d'arrimage en faisant aller et venir la poignée du cliquet (voir ill. A I - III). Tendre la sangle d'arrimage, jusqu'à ce que la tension désirée soit obtenue.

Remarque: tener compte qu'il faut enrouler la sangle sur l'axe fendu 3 avec au moins 1,5 tours et 3 tours au plus.

Amener la poignee du clique en position de base (voir ill. A I). Le chargement est a present fixe.

HG00921B：

Accrocher suturenla sangle d'arrimage a la charge a l'aide du crochet en S.
Ouvr la poignée du clique et amener l'axe fendu en position pour pouvoir enfiler la sangle (voir ill. A III).
Passer la sang dans l'axe fendu du cliquet. Tirer la sangle prudemment a travers l'axe fendu3 jusqu'a ce qu'elle soit fermement appliquee contre la charge.
Tendre la sangle d'arrimage en faisant aller et venir la poignée du cliquet (voir ill. A I - III). Tendre la sangle d'arrimage, jusqu'à ce que la tension désirée soit obtenue.

Remarque: tener compte qu'il faut enrouler la sangle sur l'axe fendu 3 avec au moins 1,5 tours et 3 tours au plus.

Amener la poignee du cliquet en position de base (voir ill. A I). Le chargement est a present fixe.

HG00921C:

Enrouler la sangle d'arrimage autour du chargement.
Enfoncer la boudé et insérer la sangle 6 par le bas dans la boucle zamak (voir ill. C).
Passer prudiment la sang dans la boucle jusqu'à ce que la tension désirée soit atteinte. Relâcher la boucle 5.

Détendre la sangle d'arrimage

ATTENTION! Avant de détendre les sangles, contrôle la stabilité du chargement. Vérifier que le chargement, même sans arrimage, dispose d'une stabilité suffisante et ne risque pas de tomber.
ATTENTION! RISQUE DE BLESSURES! Veiller à ce que personne ne se trouve à proximé du chargement lorsque vous détendez les sangles d'arrimage. Risque de blessures par chute d'objets.
ATTENTION! RISQUE DE BLESSURES! La force de précontrainte appliquée à la sangle d'arrimage est supprimée brusquement à l'ouverture du cliquet. Il faut donc toujours ouvrir le cliquet avec une prudence extréme.

Remarque: Avant de commencer le déchargement, vérifier que les sangles soient suffisamment détenues de manière à ce que la charge repose librement.

HG00921A & HG00921B :

Déplier entièrement la poignée du clique (voir ill. A III).
Appuyer sur le verrouillage du clique et rabattre à fond la poignée du clique (voir ill. B).
Retirer entierement la sang de I'axe fendu 3
Décrocher le crochet en S et ainsi la sangle d'arrimage de la charge.

HG00921C:

Enfonce la boucle (voir ill. C).
Retirer entiement la sangé de la boucle zamak.

Nettoyage et entretien

Remarque: un entretien régulier assure la qualité et le bon fonctionnement de la sangle d'arrimage.

Laver la sangle avec de l'eau tiède et un détergent à ph neutre. Éviter l'usage de détergents agressifs.
Le clique tendeur doit être nettoyé régulièrement, puis graissé modérément. Prende soin de ne pas appliquer deGRAisse sur les parties en contact avec la sangle.
Conserve la sangle dans un endroit sec, bien aéré et frais.
Éviter tout contact avec des produits chimiques, acides et caustiques, ceux-ci pouvant endommager la sangle d'arrimage.

Recyclage

L'emballage se compose de matieres recyclables qui peuvent etre mises au rebut dans les déchetteries locales.

Les possibilités de recyclage des produits usés sont à demander auprès de votre municipalité.

Garantie

Le produit a eté fabriqué selon des critères de qualité stricts et contrôle consciencieusement avant sa livraison. En cas de défaillance, vous étés en droit de returner ce produit au vendeur. La presente garantie ne constitue pas une restriction de vos droits légaux.

Ce produit bénéficia d'une garantie de 3 ans à compter de sa date d'achat. La durée de garantie débute à la date d'achat. Veuillez conserver le ticket de caisse original. Il fera office de preuve d'achat.

Si un problème matériel ou de fabrication avait survenir dans 3 ans suivant la date d'achat de ce produit, nous assurons à notre dépréciation la réparation ou le remplacement du produit sans frais supplémentaires. La garantie prend fin si le produit est endommagé suite à une utilisation inappropriée ou à un entretien défailleant.

La garantie couvre les vices matériels et de fabrication. Cette garantie ne s'étend ni aux pieces du produit soumises à une usure normale (p. ex. des piles) et qui, par conséquent, peuvent être considérées comme des pieces d'usure, ni aux dommages sur des composants fragiles, comme des interrupteurs, des batteries ou des éléments fabriqués en verre.

Inleiding

Enrouler la sangle d'arrimage autour du chargement.
Enfoncer la boucle et insérer la sangle par le bas dans la boucle zamak (voir ill. C).
Passer prudiment la sangle dans la boucle jusqu'à ce que la tension désirée soit atteinte. Relâcher la boucle 5.

Sjorband losmaken

Enfonce la boud (voir ill. C).
Retirer entierement la sangle de la boucle zamak.
