BEDIENUNGSANLEITUNG HG00921C POWERFIX

SPANNGURTE MITSCHNEllvERSCHLISS / RATCHET

STRAPS WITH QUICK-RELEASE FASTENING / SANGIES

AvEC fERMETURE RAPIdE (MOdEl NO. HG00921C)

DE AT CH

SPANNGURT MIT RATSCHE / SPANN- UNd ZURRGURTSET / SPANNGURTEMITSCHNEllvERSCHLIUSS

Bedienungs- und Sicherheitshinweise

GB IE

RATCHET STRAP / IUGGAGE STRAP SET / RATCHET STRAPS WITH QUICK-RELEASE FASTENING

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 5

Bestimmungsgemäß Verwendung. 6

Technische Daten . 6

Lieferumfang. 7

Sicherheitshinweise.

Allgemeine Sicherheitshinweise . 7

Sicherheitshinweise fur Zurrgurte . 7

Praktische Hinweise zur Benutzung und Pflege von Zurrgurten

Bedienung . 1

Zurrgurt anlagen . 11

Zurrgurt losen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Reinigung und Pflege . 13

Entsorgung.

Garantie . 13

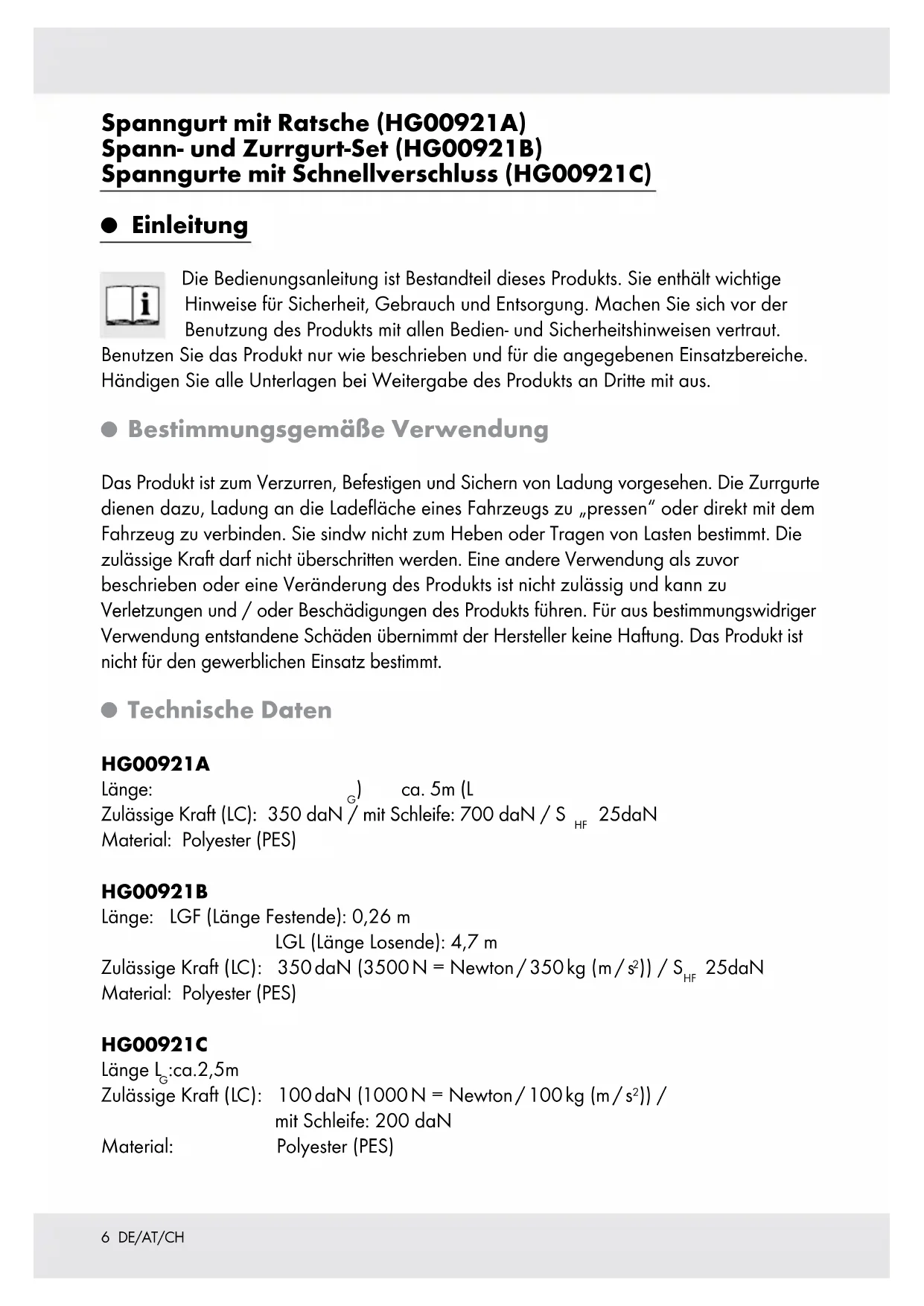

Spanngurt mit Ratsche (HG00921A)

Spann- und Zurrgurt-Set (HG00921B)

Spanngurte mit Schnellverschluss (HG00921C)

- Einleitung

Die Bedienungsanleitung ist Bestandteil deses Products. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut.

Benutzen Sie das Produkt nur wie beschreiben und für die angegebenen Einsatzbereiche.

Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäß Verwendung

Das Produkt ist zum Verzurren, Befestigen und Sichern von Ladung vorgesehen. Die Zurrgarte dieren dazu, Ladung an die Ladefläche eines Fahrzeugs zu „pressen" oder direkt mit dem Fahrzeug zu verbinden. Sie sindw nicht zum Hebden oder Tragen von Lasten bestimmt. Die zulässige Kraft darf nicht übersritten werden. Eine andere Verwendung als zuvor beschreiben oder eine Veränderung des Produkts ist nicht zulässig und kann zu Verletzungen und / oder Beschädigungen des Produkts führen. Für aus bestimmungswidriger Verwendung entwickelte Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

- Technische Daten

HG00921A

Lange: ca. 5m (L

Zulässige Kraft (LC): 350 daN / mit Schleife: 700 daN / S _HF 25daN

Material: Polyester (PES)

HG00921B

Lange: LGF (Lange Festende): 0,26 m

LGL (Lange Losende): 4,7 m

Zulassige Kraft (LC): 350 daN (3500N = Newton/ 350kg (m / s^2)) / S_HF 25daN

Material: Polyester (PES)

HG00921C

Lange L:ca.2,5m

Zulässige Kraft (LC): 100 daN (1000N = Newton/ 100kg (m / s^2) /

mit Schleife: 200 daN

Material: Polyester (PES)

- Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang auf Vollständigkeit sowie den einwandfrei Zustand des Produkts und aller Teile.

1 x Spanngurt mit Ratsche, ca. 5 m (HG00921A)
1 x Zurrgurt mit Spannratsche und S-Haken, ca. 0,26 m (HG00921B)
1 x Zurrgurt mit S-Haken, ca. 4,7 m (HG00921B)
2× Zurrgurte mit Klemmschloss ca. 2,5 m (HG00921C)
1 x Bedienungsanleitung

- Sicherheitshinweise

BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF!

Allgemeine Sicherheitseinweise

A WARNUNG! LEBENS- UND UNFALLGEFAHR FÜR

KLEINKINDER UND KINDER! Lassen Sie Kinder niemals

unbeaufsichtigt mit Verpackungsmaterial und Produkt. Es besteht

Erstickungsgefahr durch Verpackungsmaterial und Lebensgefahr durch Strangulation. Kinder untersätzen früig die Gefahren. Halten Sie Kinder stets vom Produkt fern. Das Produkt ist kein Spielzeug.

• Verwenden Sie das Produkt nicht, wenn es Beschädigungen aufweist.
  ■ Kontrollieren Sie, ob alle Teile sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr.

Sicherheitshinweise für Zurrgurte

Überprüfen Sie den Zurrgurt vor jedem Gebrauch auf mögliche Beschädigungen. Verwenden Sie den Zurrgurt keinesfalls bei Bandschäden.
- Prüfen Sie mit aggressiven oder sonstigen die Verwendung gefährdenden Stoffen behaftete oder verschmutzte Zurrgurte sorgfältig. Lassen Sie diese ggf. durch den Hersteller prufen.
- Lassen Sie die Zurrgurte und alle Bauteile mindestens einmal pro Jahr durch einen Fachmann überprüfen. Entsprechend den Einsatzbedingungen und den betrieblichen Gegebenheiten konnen zwischenzeitlich weitere Prüfungen durch einen Fachmann erforderlich werden.
- Verwenden Sie den Zurrgurt keinesfalls bei:

• Garnbrüchen oder Garnschnitten, insbesondere Kanteneinschritten oder anderen bedenklichen Verletzungen
• fehlender oder nicht mehr lesbarer Kennzeichnung
• Beschädigung der Verbindungen, Verformung durch Wärmeinfluss (Reibung, Strahlung)

• Schäden infolge der Einwirkung aggressiver Stoffe.

• Verwenden Sie die Ratschen keinesfalls bei:

• Anrissen, Bruchen oder erheblichen Korrosionserscheinungen bzw. -schaden
  -Aufweitung >5% (5% im Hakenmaul oder allgemeinen Verformungen)

• erkennbar bleibender Verformung an tragenden Teilen

• Reparaturen an Zurrgurten * dürfen nur dann durchgeführt werden, wenn die Kennzeichnung von Hersteller, Werkstoff und zulässiger Höchstzugkraft auf dem Etikett eindeutig festzustellen ist. Sie * dürfen nur vom Hersteller oder von ihm beauftragten Personen durchgeführt werden. Diese * müssen sicherstellen, dass die nach der Reparatur wieder gebrauchsfertigen Zurrgurte die ursprünglich auf dem Etikett angegebene zulässige Höchstzugkraft erreichen.
  ■ Belasten Sie den Zurrgurt niemals über die auf dem Etikett angegebene zulässige Zugkraft (siehe auch „Technische Daten").
  Wahlen Sie entsprechend der vorgesehenen Verzurrart, Zugkraft und Ladeoberflächen den geeigneten Zurrgurt aus (siehe Kennzeichnungs-Etikett).

VORSICHT! unFALLGEFAHR! Wahlen Sie stets geeignete Zurrgurte, Zurrpunkte und Zurrmethode aus. Die Große, die Form und das Gewicht der Ladung bestimmen die richtige Auswahr, aber auch die beabsichtigte Verwendungsart, die Transportumgebung und die Art der Ladung.
Vergewissern Sie sich, dass die Fahrzeugteile, an denen die Ladung befestigt werden soll, ausreichend stabil sind.
VORSICHT! Zusätzlich zu den Beschleunigungskräften während der Fahrt konnen Seitenkrafte durch Wind auftreten.
Ziehen Sie den Zurrgurt niemals über raue Oberflächen oder scharfe Kanten, wenn diese nicht mit einem geeigneten Schutz versehen sind.
Achten Sie darauf, dass die Zurrgurte nicht verdreht sind und mit der ganzen Breite tragen.
Stellen Sie keine Gegenstände auf den Zurrgurt, wenn dieser dadurch beschädigt werden kann.
Halten Sie den Zurrgurt von bereits Oberflächen fern.
Verteilen Sie die Zurrgurte gleichmäßig auf die zu sichernde Last.
- Verwenden Sie die Zurrgurte niemals als Anschlagmittel.
Achten Sie darauf, dass die S-Haken nicht auf ihrer Spitze belastet werden: sofern es sich nicht um einen Haken handelt, der für diesen besonderen Zweck geeignet ist. Hängen Sie den Zurrhaken immer voninnen nach außen ein, um ein Aushängen ohne Sicherung in einem Zurrpunkt auf der Ladefläche zu vermeiden.
■ Legen Sie die S-Haken und Ratschen niemals an Kanten an.
■ Verlangern Sie niemals den Ratschengriff, um höhere Spannkräfte zu erzielen, wenn dies nicht ausdrücklich durch eine entsprechende Bedienungsanleitung erlaubt ist.

VORSICHT! UNFALLGEFAHR! Achten Sie bei der Verwendung von zusätzlichen Beschlagteilen und Zurvorrichtungen beim Zurren daraufuf, dass diese zum Zurrgurt passen.

Zur sicheren Befestigung der Ladung mussen mindestens 1,5 Wicklungen des Gurtbandes auf die Ratsche aufgebracht werden.

Spannen Sie das Gurtband per Hand bereits soweit vor, dass nicht mehr als 3 Bandwindungen auf die Ratsche, aufgebracht werden müssen, um die Ladung zu spannen.

■ Überschreiben Sie bei Dachlast keinesfalls die Herstellerangaben.

VORSICHT! UNFALLGEFAHR! Beachten Sie beim Niederzurren die erforderliche Vorspannkraft. Es sind mindestens 2 Zurrgurte nötig. Es mussen aus Stabilitàtsgründen mindestens zwei gleiche Zurrgurte zum Niederzurren und zwei paar gleiche Zurrgurte beim Diagonalzurren verwendet werden.

VORSICHT! UNFALLGEFAHR! Kontrollieren Sie während der Fahrt regelmäßig, ob die Ladung noch ordnungsgemäß verzurrt ist und spannen Sie den Zurrgurt ggf. nach.

- Praktische Hinweise zur Benutzung und Pflege von Zurrgurten

1. Bei der Auswahr und dem Gebrauch von Zurrgurten *s*n die erforderliche Zurrkraft sowie die Verwendungsart und die Art der zu zurrenden Ladung berücksichtigt werden. Die GroBe, Form und das Gewicht der Ladung bestimmen die richtige Auswahr, aber auch die beabsichtigte Verwendungsart, die Transportumgebung und die Art der Ladung. Es **mussen aus Stabilitaatsgrunden mindestens zwei Zurrgurte zum Niederzurren und zwei Paare Zurrgurte beim Diagonalzurren verwendet werden.
2. Wegen entsprechenden Verhaltens und wegen Längenänderung unter Belastung dürfen verschiedene Zurmittel (z. B. Zurketten und Zurrgurte aus Chemiefasern) nicht zum Verzurren derselben Last verwendet werden. Bei der Verwendung von zusätzlichen Beschlagteilen und Zurvorrichtungen beim Zurren muss darauf geachtet werden, dass diese zum Zurrgurt passen.
3. Während des Gebrauchs müssen Flachhaken mit der gesamten Breite im Hakengrund aufliegen.
4. Öffnen der Verzurrung: Vor dem Öffnen sollen man sich vergewissern, dass die Ladung auch ohne Sicherung noch safer stehen und den Abladenden nicht durch Herunterfallen gefährdet. Falls nötig, sind die für den weiteren Transport vorgesehenen Anschlagmittel bereits vorher an der Ladung anzubRINGen, um ein Herunterfallen und / oder Kippen der Ladung zu verhindern. Dies trifft auch zu, wenn man Spannelemente verwendet, die ein sicheres Entfernen erhögbehen.
5. Vor Beginn des Abladens müssen die Verzurrungen so welt gelöst sein, dass die Last frei stehen.
6. Während des Be- und Entladens muss auf die Nähe jeglicher tiefhängender Oberleitungen geachtet werden.
7. Die Werkstoffe, aus denen Zurrgurte hergestellt sind, verfügen über eine entsprechliche Widersstandsfähigkeit gegenüber chemischen Einwirkungen. Die Hinweise des Herstellers

oder Lieferers sind zu beachten, falls die Zurrgurte wahrscheinlich Chemikalien ausgesetzt werden. Dabei sollte berücksichtigt werden, dass sich die Auswirkungen des chemischen Einflusses bei steigenden Temperaturen erhöhen. Die Widersstandsfähigkeit von Kunstfasern gegenüber chemischen Einwirkungen ist im Folgenden zusammengefasst:

• Polyester wird weniger von mineralischen Säuren angegriffen. Alkalische Lösungen können es beschädigen.

• Harmlose Säure- oder Laugen-Lösungen können durch Verdunstung so konzentriert werden, dass sie Schäden hervorrufen. Verunreinigte Zurrgurte sind frei außer Betrieb zunehmen, in kaltem Wasser zu spulen und an der Luft zu trocknen.

• These Zurrgurte sind für die Verwendung in den folgenden Temperaturbereichen geeignet:

• 40^ bis +120^ fur Polyester (PES);

These Temperaturbereiche können sich je nach chemischer Umgebung ändern. In dieser Fall sind die Empfehlungen des Herstellers oder Lieferers einzuholen. Eine Veränderung der Umgebungstemperatur während des Transportes kann die Kraft im Gurtband beeinflussen. Die Zurrkraft ist nach Eintritt in warme Regionen zu überprüfen.

1. Zurrgurte müssen außer Betrieb genommen oder dem Hersteller zur Instandsetzung zurückgeschickt werden, falls sie Anzeichen von Schäden zeigen. Die folgenden Punkte sind als Anzeichen von Schäden zu betrachten:

2. bei Gurtbändern (die außer Betrieb zunehmen sind): Rissen, Schnitte, Einkerbungen und Brüche in lasttragenden Fasern und Nähten, Verformungen durch Wärme einwirkung;

3. bei Endbeschlagteilen und Spannelementen, Verformungen, Risse, starke Anzeichen von Verschleiß und Korrosion. Es dürfen zur Zurrgurte instand gesetzt werden, die Etiketten zu ihrer Identifizierung aufweisen. Falls es zu einem zufälligen Kontakt mit Chemikalien kommt, muss der Zurrgurt außer Betrieb genommen werden, und der Hersteller oder Lieferer muss befragt werden.
4. Es ist darauf zu achten, dass der Zurrgurt durch die Kanten der Ladung, an der er angebracht wird, nicht beschädigt wird. Eine regelmäßige Sichtprüfung vor und nach jeder Benutzung wird empfohlen.
5. Es sind nur lesbar gekennzeichne und mit Etiketten versehene Zurrgurte zu verwenden.
6. Zurrgurte)dufen nicht überlastet werden: Die maximale Handkraft von 250 N (25 daN auf Etikett; 1 daN ≈ 1 kg) darf nur mit einer Hand aufgebracht werden. Es durren keine mechanischen Hilfsmittel wie Stangen oder Hebel usw. verwendet werden, es sei dess, diese sind Teil des Spannelementes. (HG00921A, HG00921B)
7. Geknotete Zurrgurte)durfen nicht verwendet werden.
8. Schaden an Etiketten sind zu verhindern, indem man sie von den Kanten der Ladung und, falls möglich, von der Ladung fern halt.
9. Gurtbänder sind vor Reibung und Abrieb sowie vor Schädigungen durch Ladungen mit scharfen Kanten durch die Verwendung von Schutzüberzügen und / oder

Kantenschonern zu schützen.

Bedienung

Die Ladung wird mit Zurrgarten überspannt auf die Ladefläche gespresst (siehe Abb. 1).

Diagonalzurren (HG00921B):

Die Ladung wird durch 4 Zurrgurte gesichert und direkt mit dem Fahrzeug verbunden (siehe Abb. II).

Zurrgurt anlagen

Der ausgewählte Zurrgurt muss für den Verwendungszweck sowohl stark als auch lang genug sein und hinsichtlich der Zurrart die richtige Länge aufweisen. Es ist immer gute Zurrrpraxis zu berücksichtigen: Das Anbringen und das Entfernen der Zurrgurte sind vor dem Beginn der Fahrt zu planen. Wahrend einer längeren Fahrt sind Teilentladungen zu berücksichtigen. Die Anzahl der Zurrgurte ist nach EN 12195-1 zu berechnen. Es dürfen nur solche Zurssysteme, die zum Niederzurren mit STF (normale Spannkraft) auf dem Etikett ausgelegt sind, zum Niederzurren verwendet werden.

HG00921A:

Befestigen Sie den Zurrgurt um die Ladung herum.
Öffnen Sie den Ratschengriff und bringen Sie die Schlitzwelle 3 in Einfädungsposition für das Gurtband 4 (siehe Abb. A III).
Fadeln Sie das Gurtband in die Schlitzwelle 3 der Ratsche ein. Ziehen Sie es vorsichtig durch die Schlitzwelle 3, bis das Gurtband 4 stramm an der Ladung anliegt.
Spannen Sie den Zurrgurt, indem Sie den Ratschengriff hin- und herbewegen (siehe Abb. A I - III). Spannen Sie den Zurrgurt so lange, bis die gewünschte Spannung erreicht ist.

Hinweis: Beachten Sie, dass mindestens 1,5 und maximal 3 Wicklungen des Gurtbandes 4 auf der Schlitzwelle 3 aufgebracht sind.

Bringen Sie den Ratschengriff in die Grundstellung (siehe Abb. A I).

Die Ladung ist nun gesichert.

HG00921B:

Befestigen Sie den Zurrgurt mittels der S-Haken sicher an der Ladung.
Öffnen Sie den Ratschengriff und bringen Sie die Schlitzwelle 3 in Einfädungsposition für das Gurtband 4 (siehe Abb. A III).
Fadeln Sie das Gurtband in die Schlitzwelle 3 der Ratsche ein. Ziehen Sie es vorsichtig durch die Schlitzwelle 3, bis das Gurtband 4 stramm an der Ladung

anliegt.

Spannen Sie den Zurrgurt, indem Sie den Ratschengriff hin- und herbewegen (siehe Abb. A I - III). Spannen Sie den Zurrgurt so lange, bis die gewünschte Spannung erreicht ist.
Hinweis: Beachten Sie, dass mindestens 1,5 und maximal 3 Wicklungen des Gurtbandes 4 auf der Schlitzwelle 3 aufgebracht sind.
Bringen Sie den Ratschengriff in die Grundstellung (siehe Abb. A I). Die Ladung ist nun geschichert.

HG00921C:

Schlingen Sie den Zurrgurt um die Ladung.
Drücken Sie die Klemm nach unten und führen Sie das Gurtband von unter durch das Klemmschloss (siehe Abb. C).
Ziehen Sie das Gurtband vorsichtig durch das Klemmschloss, bis die gewünschte Spannung erreicht ist. Lassen Sie dann die Klemme 5 los.

Zurrgurt losen

VORSICHT! Vergewissern Sie sich vor dem Losen, dass die Ladung safer steht. Achten Sie daraufuf, dass die Ladung auch ohne Zurrgurt safer steht und nicht herunterfallen kann.
VORSICHT! VERLETZUNGSGEFAHR! Achten Sie daraufuf, dass sich keine Personen in der Höhe der Ladung befinden, wenn Sie den Zurrgurt losen. Herunterfallende Teile konnen zu Verletzungen führen.
VORSICHT! VERLETZUNGSGEFAHR! Beim Offnen der Verzurrung wird die Vorspannkraft mit einem Schlag freiigegeben. Offnen Sie den Zurrgurt davon mit außerster Vorsicht.

Hinweis: Achten Sie vor Beginn des Abladens daraufuf, dass die Verzurrung soweit gelöst ist, dass die Ladung frei stehen.

HG00921A & HG00921B:

Bringen Sie den Ratschengriff in die außerste Position (siehe Abb. A III).
Drücken Sie die Ratschensicherung und klappen Sie den Ratschengriff bis zum Endanschlag um (siehe Abb. B).
Ziehen Sie das Gurtband vollständig aus der Schlitzwelle 3.
Lösen Sie den S-Haken und somit den Zurrgurt von der Ladung.

HG00921C:

Drucken Sie die Klemmoch nach unten (siehe Abb. C).
Ziehen Sie das Gurtband vollständig aus dem Klemmschloss.

- Reinigung und Pflege

Hinweis: Regelmäßige Pflege sichert die Qualität und Funktionalität des Zurrgurtes.

Reinigen Sie den Zurrgurt mit lauwarmem Wasser und ph-neutralem Waschmittel. Vermeiden Sie aggressive Reinigungsmittel.
Die Spannratsche sollen regelmäßig gereinigt werden und anschließend leicht geschmiert werden. Achten Sie beim Schmieren darauf, dass Bereiche, die mit dem Gurtband in Verbindung kommt, nicht geschmiert werden.
Lagern Sie den Zurrgurt an einem trockenen, gut belufteten, kühlen Ort.
- Vermeiden Sie den Kontakt mit Chemikalien, Säuren und Laugen, daß diese den Zurrgurt beschädigten können.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingsstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfaren Sie bei ihrer Gemeinde-oder Stadtverwaltung.

Garantie

Das Produkt wurde nach strengen Qualitätrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mangeln theses Produkte stehen Ohnen gegen den Verkäufe des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf these Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnnt mit dem Kaufdatum.itte bewahren Sie den Original-Kassenbon gut auf. These Unterland wird als Nachweis fur den Kauf benotigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum theses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - für Sie kosten los repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkte, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und davon als Verschleibe teile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

Introduction

Technische gegevens.. 33

- Technische gegevens

HG00921A

Lengte: ca. 5m (L

Toegestane sjorkracht (LC): 350 daN / Met lus: 700 daN / S _HF 25daN

Material: Polyester (PES)

HG00921B

Lengte: LGF (length vast einde): 0,26 m

LGL (length los einde): 4,7 m

Toegestane sjorkracht (L_C) : 350 daN (3500 N = Newton/350 kg (m / s^2) ) / S_HF 25 daN

Material: Polyester (PES)

HG00921C

Lengte L_G ca. 2,5m

Toegestane sjorkracht (L_C) : 100 daN (1000 N = Newton / 100 kg (m/s^2) ) /

MetIus:200daN

Material: Polyester (PES)
