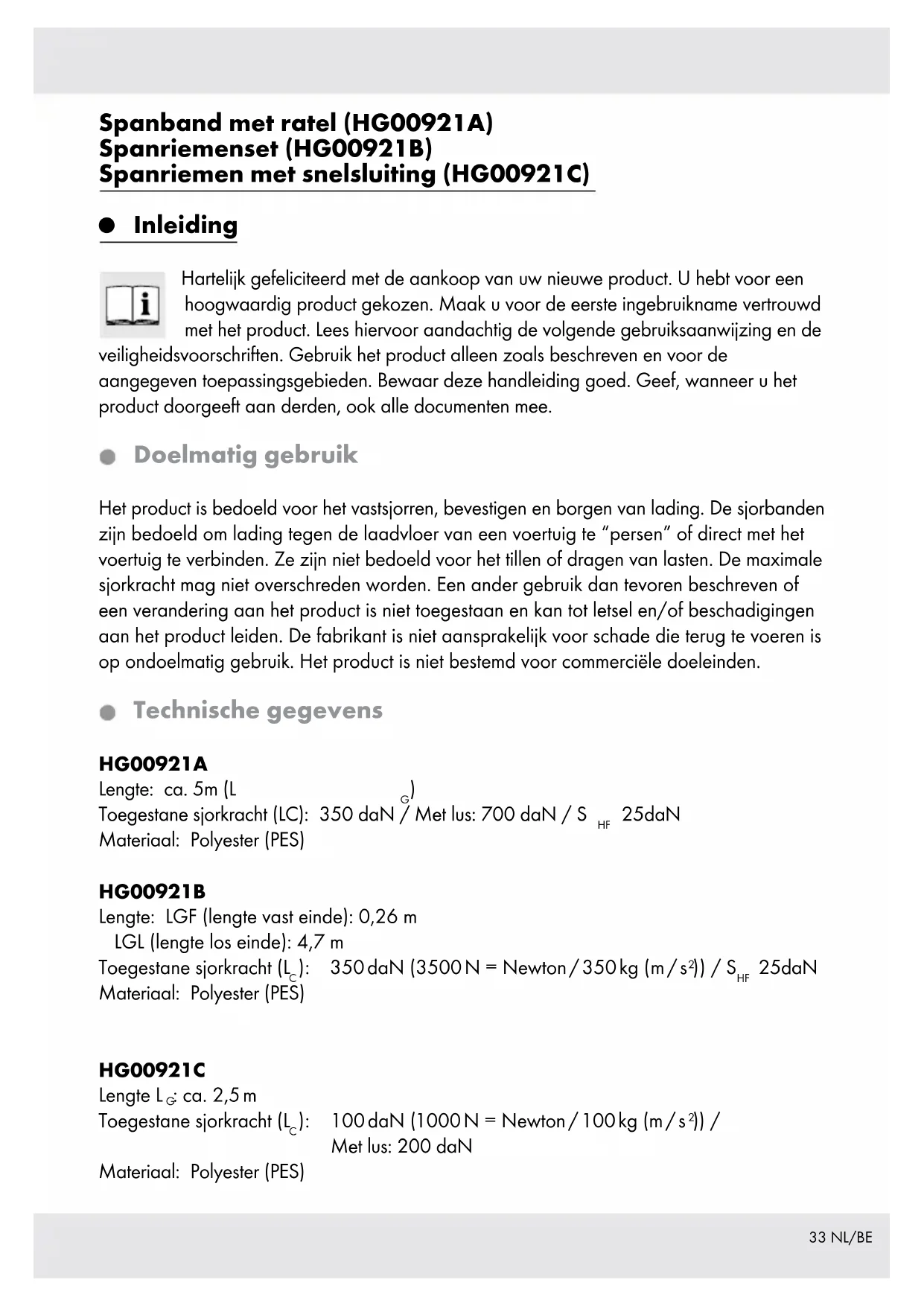

GEBRUIKSAANWIJZING HG00921C POWERFIX

Inleiding Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U hebt voor een hoogwaardig product gekozen. Maak u voor de eerste ingebruikname vertrouwd met het product. Lees hiervoor aandachtig de volgende gebruiksaanwijzing en de veiligheidsvoorschriften. Gebruik het product alleen zoals beschreven en voor de aangegeven toepassingsgebieden. Bewaar deze handleiding goed. Geef, wanneer u het product doorgeeft aan derden, ook alle documenten mee.

Doelmatig gebruik Het product is bedoeld voor het vastsjorren, bevestigen en borgen van lading. De sjorbanden zijn bedoeld om lading tegen de laadvloer van een voertuig te “persen” of direct met het voertuig te verbinden. Ze zijn niet bedoeld voor het tillen of dragen van lasten. De maximale sjorkracht mag niet overschreden worden. Een ander gebruik dan tevoren beschreven of een verandering aan het product is niet toegestaan en kan tot letsel en/of beschadigingen aan het product leiden. De fabrikant is niet aansprakelijk voor schade die terug te voeren is op ondoelmatig gebruik. Het product is niet bestemd voor commerciële doeleinden.

Leveringsomvang Controleer direkt na het uitpakken de omvang van de levering op volledigheid alsook de onberispelijke staat van het product en alle onderdelen. 1 x spanband met ratel, ca. 5 m (HG00921A) 1 x sjorband met spanratel en S-haak, ca. 0,26 m (HG00921B) 1 x sjorband met S-haak, ca. 4,7 m (HG00921B) 2 x sjorband met klemslot, ca. 2,5 m (HG00921C) 1 x gebruiksaanwijzing

Veiligheidsinstructies BEWAAR ALLE vEILIGHEIDSINSTRUCTIES EN AANWIJZINGEN vooR LATER GEBRUIK! Algemene veiligheidsinstructies WAARSCHUWING!

LEVENSGEVAAR EN GEVAAR VOOR

ONGEVALLEN VOOR KLEINE KINDEREN EN JONGEREN! Laat kinderen nooit zonder toezicht hanteren met het verpakkingsmateriaal of het product. Er bestaat gevaar voor verstikking door verpakkingsmateriaal en levensgevaar door wurgen. Kinderen onderschatten de gevaren vaak. Houd kinderen steeds verwijderd van het product. Dit product is géén speelgoed. Gebruik het product niet meer als het beschadigd is. Controleer of alle onderdelen op de voorgeschreven wijze gemonteerd zijn. Bij ondeskundige montage bestaat gevaar voor letsel. Veiligheidsinstructies voor sjorbanden Controleer de sjorband vóór ieder gebruik op mogelijke schade. Gebruik de sjorband in géén geval als hij beschadigingen vertoont. Controleer vooral met uiterste zorg sjorbanden die in contact zijn gekomen met gevaarlijke stoffen of die verontreinigd zijn. Laat deze eventueel door de fabrikant controleren. Laat de sjorbanden en alle bijbehorende onderdelen minstens eenmaal per jaar controleren door een vakman. Al naargelang de gebruiksomstandigheden en de bedrijfssituatie kunnen tussentijdse controles door een vakman nodig zijn. Gebruik de sjorband in géén geval bij: - draadbreuken of –insnijdingen, vooral inkepingen aan de rand of andere bedenkelijke35 NL/BE beschadigingen - ontbrekende of onleesbaar geworden kenmerking - beschadigingen aan de verbindingen, vervormingen door warmte-invloed (wrijving, straling) - schade als gevolg van contact met agressieve stoffen Gebruik de ratels in géén geval bij: - scheuren, breuken of aanzienlijke roestvorming of -schade - verwijding > 5 % (5 % in de haakbek of algemene vervormingen) - zichtbare, blijvende vervorming van dragende delen Reparaties aan sjorbanden mogen alleen worden uitgevoerd als de kenmerking van de fabrikant, het materiaal en de geoorloofde trekkracht op het etiket duidelijk te lezen zijn. Deze reparaties mogen alleen worden uitgevoerd door de fabrikant of door hem daartoe geautoriseerde personen. Zij dienen te waarborgen dat de na de reparatie weer gebruiksklare sjorbanden de oorspronkelijk op het etiket aangegeven maximaal geoorloofde trekkracht bereiken. Belast de sjorbanden nooit zwaarder dan op het etiket als geoorloofde trekkracht vermeld staat (zie ook “Technische gegevens”). Kies de geschikte sjorband voor de desbetreffende sjorwijze, trekkracht en laadvloer (zie kenmerking op het etiket). VOORZICHTIG! GEVAAR VOOR OnGEVALLEn! Kies steeds de geschikte sjorbanden, sjorpunten en sjormethode. Niet alleen de afmetingen, de vorm en het gewicht van de lading, maar ook de geplande gebruikswijze, de transportomgeving en de soort lading zijn bepalend voor de juiste keuze. Overtuig u ervan dat de voertuigdelen waaraan de lading bevestigd moet worden, ook voldoende stabiel zijn. VOORZICHTIG! Naast de versnellingskrachten tijdens het rijden kunnen ook zijdelingse krachten ontstaan door bijv. wind. Trek sjorbanden nooit over ruwe oppervlakken of scherpe randen als deze niet van een geschikte bescherming voorzien zijn. Let op dat de sjorbanden niet verdraaien, maar over de hele breedte dragen. Plaats geen voorwerpen op de sjorband als deze daardoor beschadigd kan raken. Houd de sjorband verwijderd van hete oppervlakken. Verdeel de sjorbanden gelijkmatig over de te borgen lading. Gebruik sjorbanden nooit als aanslagmiddel. Let op dat de S-haken niet op hun punt belast worden, tenzij het haken betreft die voor dit speciale doeleinde geschikt is. Haak sjorhaken altijd van buiten naar binnen vast. Zo voorkomt u loshaken zonder borging in een sjorpunt op de laadvloer. Leg de S-haken en de ratels nooit tegen kanten aan. Verleng de ratelgreep niet om grotere spankrachten te bereiken als dit in de desbetreffende gebruiksaanwijzing niet uitdrukkelijk wordt toegestaan. VOORZICHTIG! GEVAAR VOOR OnGEVALLEn! Bij gebruik van extra aanslagmiddelen en sjorvoorzieningen bij het sjorren moet worden opgelet dat deze36 NL/BE bij de sjorband passen. Voor de veilige bevestiging van de lading moet minstens 1,5 wikkeling van de sjorband op de ratel worden gebracht. Span de sjorband handmatig zo ver dat niet meer dan 3 bandwikkelingen op de ratel moeten worden gebracht om de lading te spannen. Bij daklading mogen de maximumgegevens van de fabrikant nooit overschreden worden. VOORZICHTIG! GEVAAR VOOR ONGEVALLEN! Let bij het neersjorren op de vereiste voorspankracht. U hebt minstens 2 sjorbanden nodig. Gebruik omwille van de stabiliteit minimaal twee identieke sjorbanden voor het neersjorren en twee paar identieke sjorbanden bij het diagonaalsjorren. VOORZICHTIG! GEVAAR VOOR ONGEVALLEN! Controleer tijdens de rit regelmatig of de lading nog correct bevestigd is en span de sjorbanden eventueel nog een keer.

Praktische tips voor het gebruik en het onderhoud van sjorbanden

1. Bij de keuze en het gebruik van de sjorbanden moet rekening worden gehouden met

de vereiste trekkracht, de toepassing en de soort lading. Niet alleen de afmetingen, de vorm en het gewicht van de lading, maar ook de geplande gebruikswijze, de transportomgeving en de soort lading zijn bepalend voor de juiste keuze. Gebruik omwille van de stabiliteit minimaal twee identieke sjorbanden voor het neersjorren en twee paar identieke sjorbanden bij het diagonaalsjorren.

2. Op grond van verschillend gedrag en uitrekking onder last mogen nooit verschillende

sjormiddelen (bijv. sjorkettingen en sjorbanden van kunstvezels) voor het sjorren van dezelfde lading worden gebruikt. Bij gebruik van extra aanslagmiddelen en sjorvoorzieningen bij het sjorren moet worden opgelet dat deze bij de sjorband passen.

3. Tijdens het gebruik moeten platte haken met hun hele breedte in de haakondergrond

4. Opening van de sjorbevestiging: vóór het openen dient u te waarborgen dat de

lading ook zonder borging nog veilig staat en de lossende persoon geen gevaar loopt. Zo nodig moeten de voor het verdere transport noodzakelijke sjormiddelen al eerder aan de lading bevestigd worden, zodat de lading niet kan kantelen of vallen. Dit geldt ook wanneer u spanelementen gebruikt die veilig verwijderen mogelijk maken.

5. Vóór het begin van het lossen moeten de sjorbanden zover losgemaakt zijn dat de

6. Tijdens het laden en lossen dient u op eventueel laaghangende bovenleidingen in

de omgeving te letten.

7. De materialen waarvan deze sjorbanden gemaakt zijn, beschikken over verschillende

weerstanden tegenover chemische invloeden. De aanwijzingen van de fabrikant of leverancier moeten in acht worden genomen als te verwachten is dat de sjorbanden37 NL/BE in contact komen met chemicaliën. Daarbij moet u er rekening mee houden dat de uitwerkingen van de chemische reacties toenemen naarmate de temperatuur stijgt. Het weerstandsvermogen van kunstvezels met betrekking tot chemische invloeden is onderstaand nader toegelicht. - Polyester is redelijk bestand tegen minerale zuren. Alkalische zuren kunnen het materiaal aantasten. - Onbedenkelijke zuur- of loogoplossingen kunnen door verdamping zo sterk geconcentreerd raken dat zij schade veroorzaken. Verontreinigde sjorbanden moeten onmiddellijk verwijderd, in koud water gespoeld en aan de lucht gedroogd worden.

8. Deze sjorbanden zijn geschikt voor toepassing in de volgende temperatuurbereiken:

- –40°C tot +120°C voor polyester (PES); Al naargelang de chemische omgeving kunnen deze temperatuurbereiken variëren. In dat geval dient u advies te vragen bij uw leverancier of de fabrikant. Een verandering van de omgevingstemperatuur tijdens het transport kan de kracht in de sjorband beïnvloeden. Na bereiken van een warm gebied dient u de sjorkracht dan ook te controleren.

9. Als sjorbanden aanwijzingen voor beschadigingen vertonen, moeten zij buiten

gebruik genomen en voor reparatie naar de fabrikant gestuurd worden. Onderstaande punten moeten als indicatie voor een beschadiging worden gezien: - bij sjorbanden (die buiten gebruik moeten worden genomen): scheuren, insnijdingen en breuken in lastdragende vezels en naden, vervormingen door warmte-inwerking - bij beslagwerk aan de uiteinden en bij spanelementen: vervormingen, scheuren, duidelijk zichtbare slijtage en roest. Alléén sjorbanden met een identificatie-etiket mogen gerepareerd worden. Bij toevallig contact met chemicaliën moet de sjorband buiten gebruik genomen worden en dient u de fabrikant of leverancier om advies te vragen.

10. U dient er altijd op te letten dat de sjorband niet beschadigd wordt door de kanten

van de lading waaraan hij wordt bevestigd. Het is raadzaam om regelmatig een visuele controle uit te voeren.

11. Gebruik alléén sjorbanden die over een goed leesbaar etiket met kenmerking

12. Sjorbanden mogen niet worden overbelast: de maximale handkracht van 250 N

(25 daN op etiket; 1 daN ≈ 1 kg) mag maar met één hand worden uitgeoefend. Het is niet toegestaan, mechanische hulpmiddelen zoals stangen, hefbomen enz. te gebruiken, tenzij deze deel uitmaken van het spanelement. (HG00921A, HG00921B)

13. Sjorbanden met knopen mogen niet worden gebruikt.

14. Voorkom schade aan de etiketten door deze van ladingkanten en zo mogelijk van

de lading verwijderd te houden.

15. Sjorbanden moeten door middel van beschermhoezen en / of randbeschermers tegen38 NL/BE

wrijving en slijtage evenals tegen schade door ladingen met scherpe randen beschermd worden.

Bediening Neersjorren (HG00921A, HG00921B, HG00921C): de lading wordt door middel van sjormiddelen op het laadoppervlak geperst (zie afb. I). Diagonaalsjorren (HG00921B): de lading wordt door middel van 4 sjorbanden geborgd en direct met het voertuig verbonden (zie afb. II).

Sjorband aanbrengen De gekozen sjorband moet zowel sterk als lang genoeg zijn voor de gewenste toepassing en sjormethode. Waarborg altijd een goede werkwijze bij het sjorren: het aanleggen en verwijderen van de sjorbanden moet vóór begin van de rit worden gepland. Tijdens een lange rit moet rekening worden gehouden met gedeeltelijk lossen van de lading. Het aantal sjorbanden moet worden berekend volgens EN 12195-1. U mag voor het neersjorren alléén sjorsystemen gebruiken die op het etiket gekenmerkt zijn voor het neersjorren met voorspankracht STF. HG00921A: j Leg de sjorband om de lading. j Open de ratelgreep

in de invoerpositie voor de sjorband

(zie afb. A III). j Voer de sjorband

van de ratel. Trek hem voorzichtig door de sleufas

strak tegen de lading ligt. j Span de sjorband door de ratelgreep heen en weer te bewegen (zie afb. A I-III). Span de sjorband totdat de gewenste spanning bereikt is. Opmerking: waarborg dat minimaal 1,5 en maximaal 3 wikkelingen van de sjor- band

voorhanden zijn. j Breng de ratelgreep

in de basisstand (zie afb. A I). De lading is nu geborgd. HG00921B: j Bevestig de sjorband met de S-haak veilig aan de lading. j Open de ratelgreep

in de invoerpositie voor de sjorband

(zie afb. A III). j Voer de sjorband

van de ratel. Trek hem voorzichtig door de sleufas

strak tegen de lading ligt. j Span de sjorband door de ratelgreep heen en weer te bewegen (zie afb. A I-III). Span de sjorband totdat de gewenste spanning bereikt is.39 NL/BE Opmerking: waarborg dat minimaal 1,5 en maximaal 3 wikkelingen van de sjor- band

voorhanden zijn. j Breng de ratelgreep

Sjorband losmaken VOORZICHTIG! Controleer eerst of de lading veilig staat. Waarborg dat de lading ook zonder de sjorband nog veilig staat en niet naar beneden kan vallen. VOORZICHTIG! GEVAAR VOOR LETSEL! Waarborg dat zich géén personen in de buurt van de lading bevinden terwijl u de sjorband losmaakt. Neerstortende delen kunnen letsel veroorzaken. VOORZICHTIG! GEVAAR VOOR LETSEL! Bij het openen van de sjorbanden wordt de voorspankracht in één keer vrijgegeven. Open de sjorband dus uitermate voorzichtig. Opmerking: let er vóór het lossen op dat de sjorbevestiging zo ver is losgemaakt dat de lading vrij staat. HG00921A & HG00921B: j Breng de ratelgreep

in de uiterste stand (zie afb. A III). j Druk op de ratelborging

tot aan de eindaanslag om (zie afb. B). j Trek de sjorband

helemaal uit de sleufas

Reiniging en onderhoud Opmerking: door regelmatig onderhoud blijven de kwaliteit en de functionaliteit van de sjorband behouden. j Reinig de sjorband met handwarm water en een ph-neutraal wasmiddel. Gebruik géén agressieve reinigingsmiddelen.40 NL/BE j De spanratel moet regelmatig gereinigd en vervolgens iets gesmeerd worden. Let bij het smeren op dat delen die met de sjorband in contact komen, niet gesmeerd worden. j Bewaar de spanband op een droge, goed geventileerde, koele plaats. j Vermijd contact met chemicaliën, zuren en logen omdat deze de sjorband kunnen beschadigen.

Verwijdering De verpakking bestaat uit milieuvriendelijke materialen die u via de plaatselijke recyclingdiensten kunt afvoeren. Informatie over de mogelijkheden, om het uitgediende artikel na gebruik af te voeren ver- strekt uw gemeentelijke overheid.

Garantie Het product wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geproduceerd en voor le- vering grondig getest. In geval van schade aan het product kunt u rechtmatig beroep doen op de verkoper van het product. Deze wettelijke rechten worden door onze hierna vermel- de garantie niet beperkt. Op dit product verlenen wij 3 jaar garantie vanaf aankoopdatum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop. Wanneer binnen 3 jaar na de aankoopdatum van dit product een materiaal- of productie- fout optreedt, dan wordt het product door ons – naar onze keuze – gratis voor u gerepa- reerd of vervangen. Deze garantie komt te vervallen als het product beschadigd wordt, niet correct gebruikt of onderhouden wordt. De garantie geldt voor materiaal- en productiefouten. Deze garantie is niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijta- ge onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekba- re onderdelen, zoals bijv. schakelaars, accu’s of dergelijke onderdelen, die gemaakt zijn van glas.41 CZ Úvod ........................................................................................................................ Strana 42 Použití ke stanovenému účelu .................................................................................Strana 42 Technické údaje .......................................................................................................Strana 42 Rozsah dodávky ...................................................................................................... Strana 43 Bezpečnostní pokyny ............................................................................... Strana 43 Všeobecné bezpečnostní pokyny ..........................................................................Strana 43 Bezpečnostní pokyny pro zajišťovací pásy ............................................................Strana 43 Praktické pokyny kpoužití a ošetřování zajišťovacích popruhů ................................................. Strana 45 Obsluha ................................................................................................................Strana 46 Přiložení zajišťovacího popruhu .............................................................................Strana 46 Uvolnění zajišťovacího popruhu .............................................................................Strana 47 Čistění a ošetřování ....................................................................................Strana 48 Likvidace ............................................................................................................. Strana 48 Záruka ...................................................................................................................Strana 4842 CZ Upínací pás s ráčnou (HG00921A) Sada napínacích a upínacích pásů (HG00921B) Upínací popruhy s rychlouzávěrem (HG00921C)
