MODE D'EMPLOI UVC86 Yealink

Contenu de l'emballage UVC86 Câble USB7,5m Câble Ethernet Adaptateur secteur (48V/0,7A) Télécommande VCR20 Pile AAA ×2Serre-câbles ×5Velcro(sur le support)Support muralet accessoires Guide de démarrage rapide

1. Le câble USB dans l'emballage mono-produit UVC86 est de 7 m et de 2,5 m dans l'emballage groupé UVC86.

2. Avant de commencer, veuillez utiliser Yealink Room Connect pour l'étalonnage de l'objectif.

3. Nous vous recommandons d’utiliser les accessoires fournis et approuvés par Yealink. L’utilisation d’accessoires

tiers est susceptible de réduire les performances de l’appareil. Installation de l'UVC86

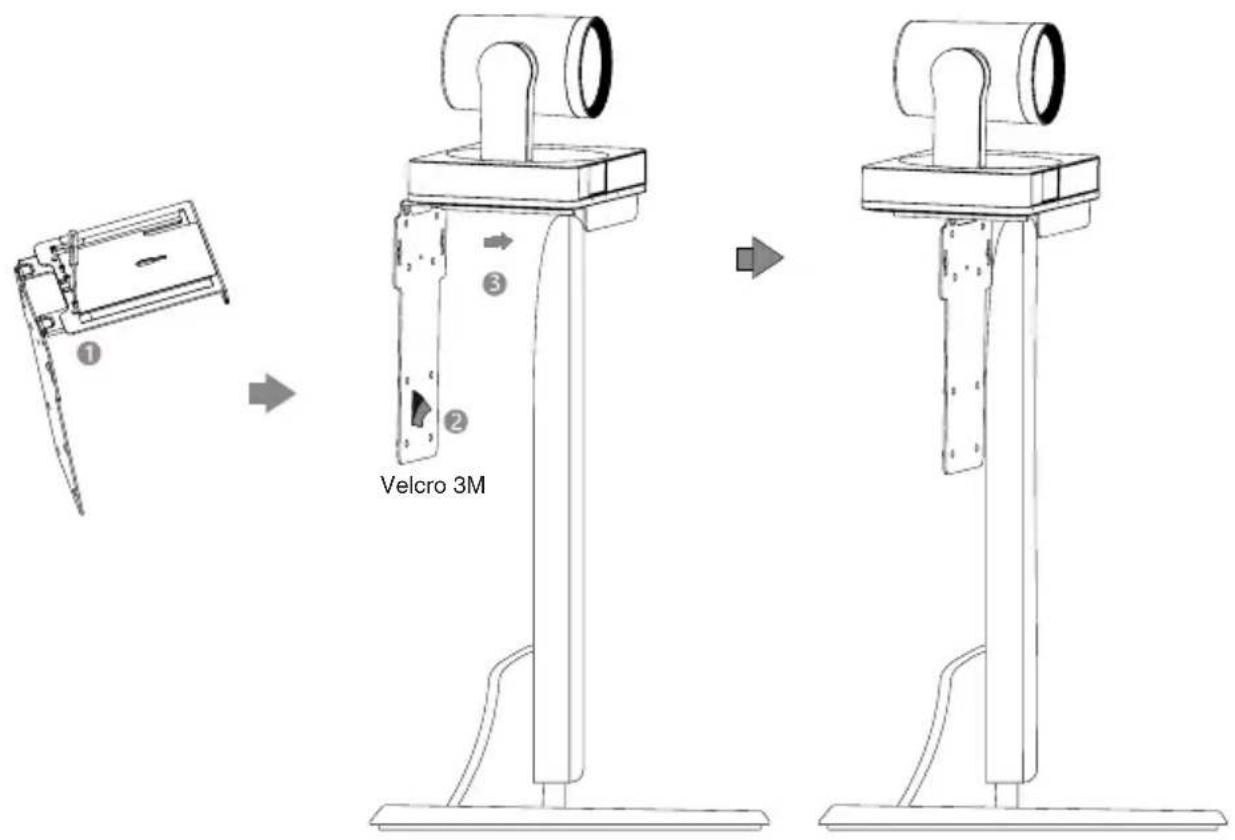

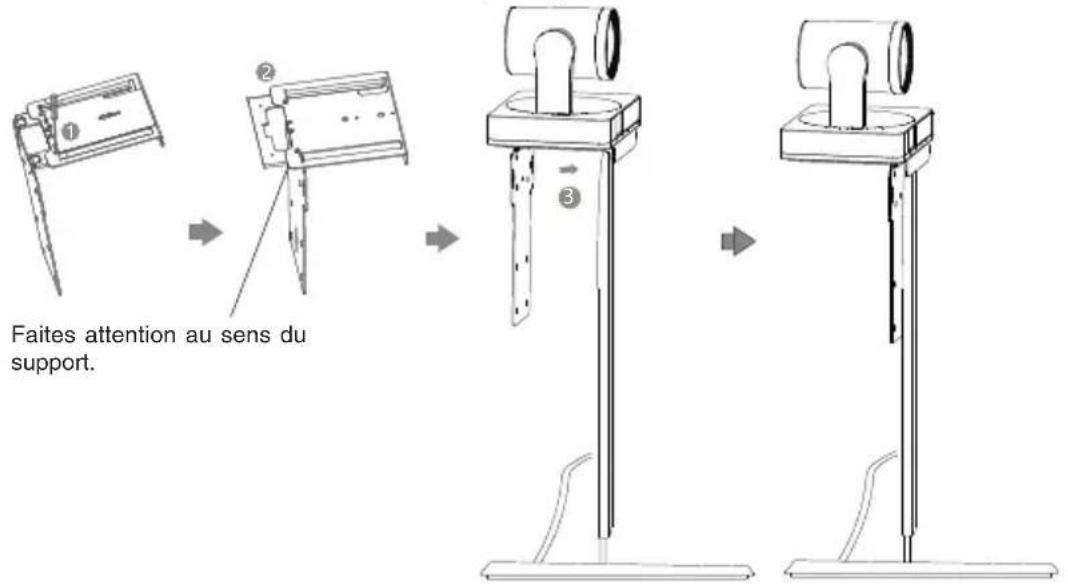

• Montage sur le dessus d’un écran Choisissez la méthode d’installation suivante lorsque l’épaisseur du téléviseur se situe entre 0 et 50 mm. Faites attention au sens du support.
• Placement sur une surface plane Vous pouvez placer l’UVC86 sur la table de conférence, en vous assurant que son angle d’inclinaison est inférieur à 5 degrés pour qu’il fonctionne correctement. X 4 X 4 X 5

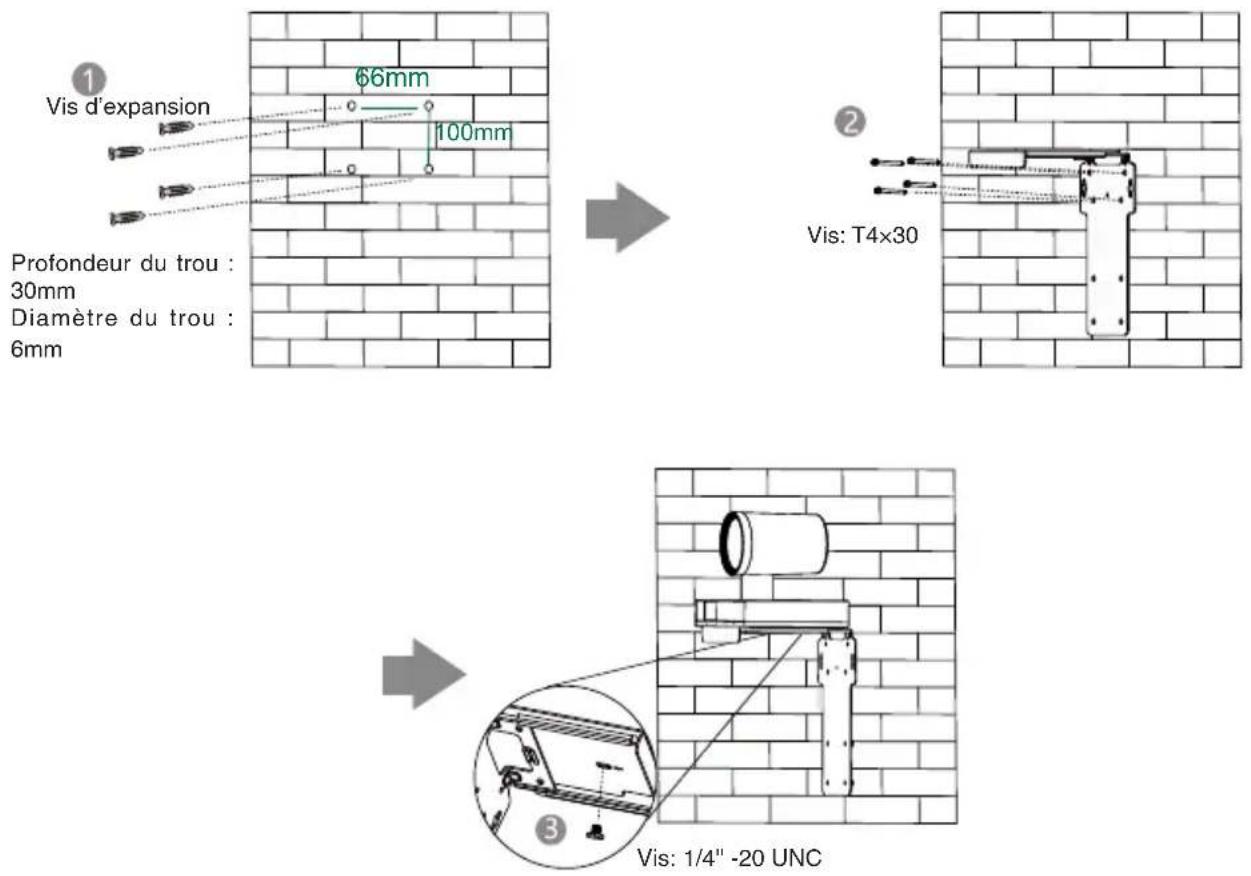

• Montez le sur un mur Profondeur du trou : 30mm Diamètre du trou : 6mm Vis: T4×30 Vis: 1/4'' -20 UNCVelcro 3M Choisissez la méthode d’installation suivante lorsque l’épaisseur du téléviseur se situe entre 0 et 150mm. La hauteur recommandée est de 1.55m-1.85m au-dessus du sol. Vis d’expansion

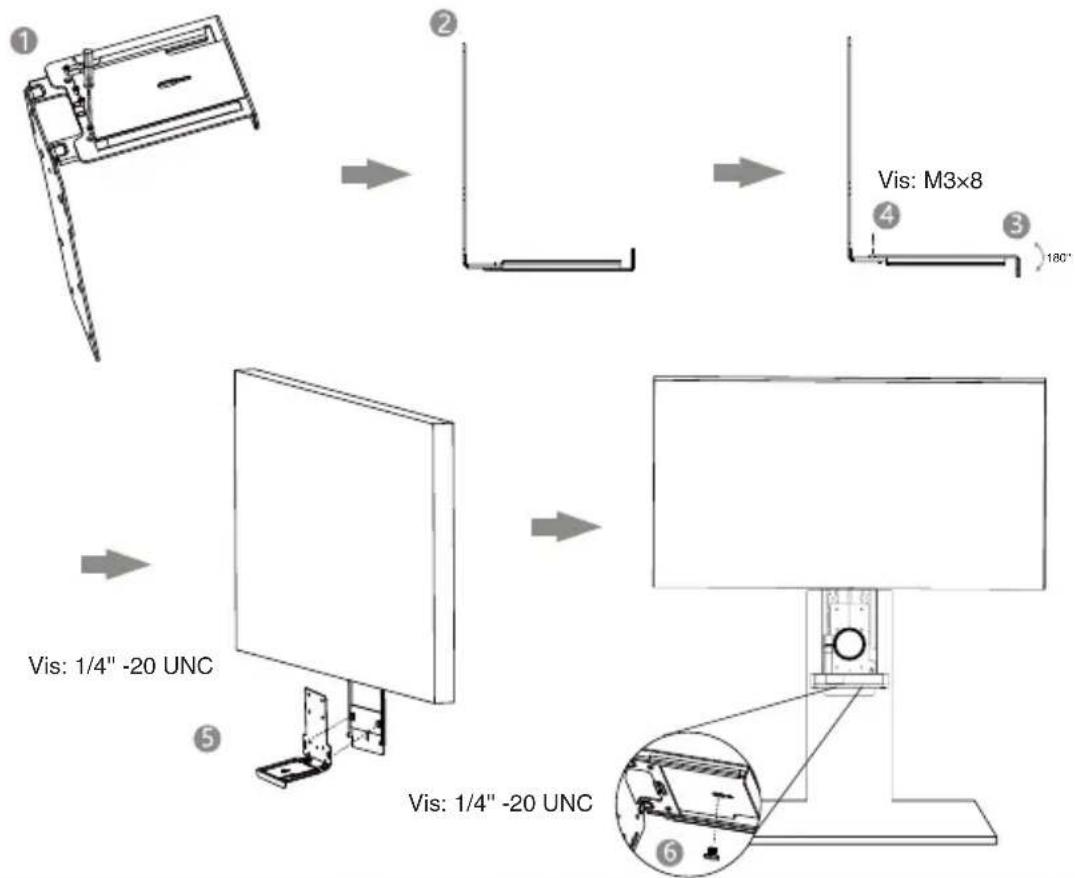

• Montage sur un support télé Mount2 Vis: T4×30 Vous devez acheter un support de téléviseur Mount2 séparément. 180° Vis: M3×8 Vis: 1/4'' -20 UNCVis: 1/4'' -20 UNC Vis: 1/4'' -20 UNC Vis: 1/4'' -20 UNC

S22 Instructions de l’interface matérielle

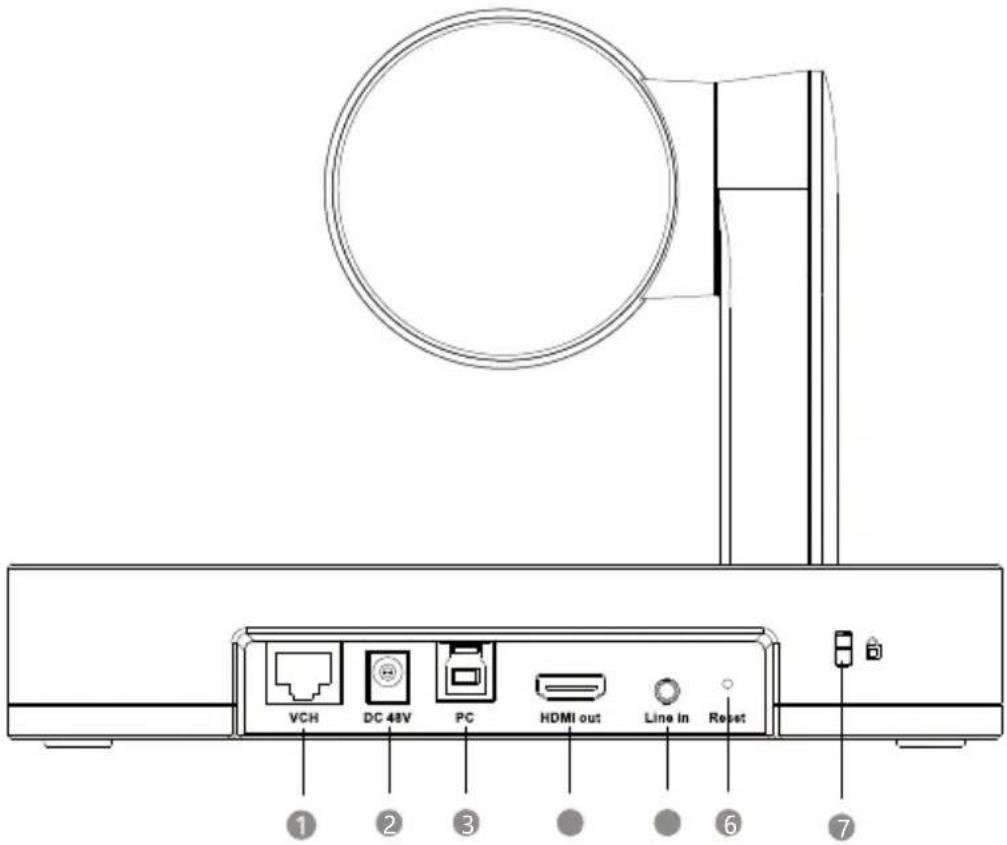

NO Élément Description 1 VCH Port Dans le système MVC, connectez-vous à l'appareil audio (par exemple : VCM34). Dans le système de vidéoconférence, connectez-vous au point de terminaison (par exemple : MeetingEye 800). 2 DC48V branchez à l'adaptateur secteur. 3 PC Port branchez à un PC comme sortie vidéo. 4 HDMI out Dans le système de vidéoconférence, se connecter pour partager du contenu ou l'image de la caméra

5 Line in branchez un connecteur audio 3,5 mm pour utiliser l'UVC86 comme un appareil de sortie audio. 6 Reset réinitialisez l'UVC86 aux réglages par défaut.

Emplacement de sécurité connectez un câble de sécurité universel à l'UVC86 an de pouvoir verrouiller l'UVC86.

Instructions du voyant LED Voyants LED sur l'UVC86: Statut des LED Description Désactivé L’ UVC86 est éteint. Vert xe L’ UVC86 est actif. Rouge xe L'UVC86 est en mode veille Orange clignotant Le micrologiciel de l'UVC86 est en cours de mise à niveau. Rouge clignotant L'UVC86 est en mode récupération.

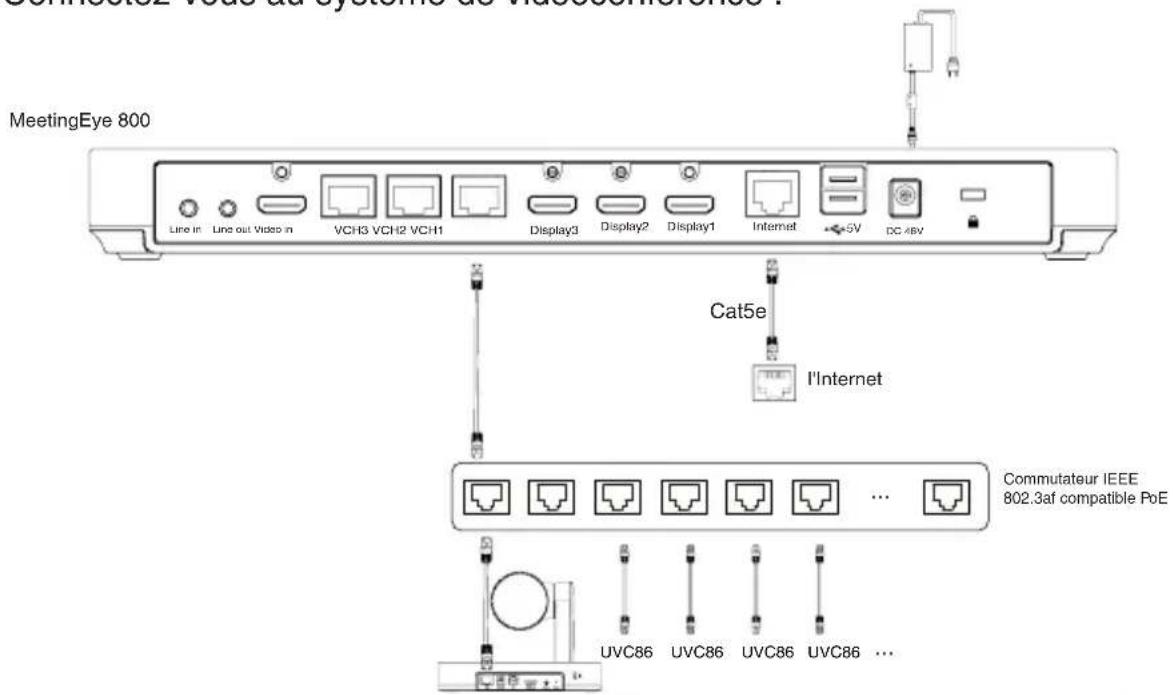

• Connectez-vous au système de vidéoconférence : MeetingEye 800 Connexion UVC86 Câble USB Cat5e

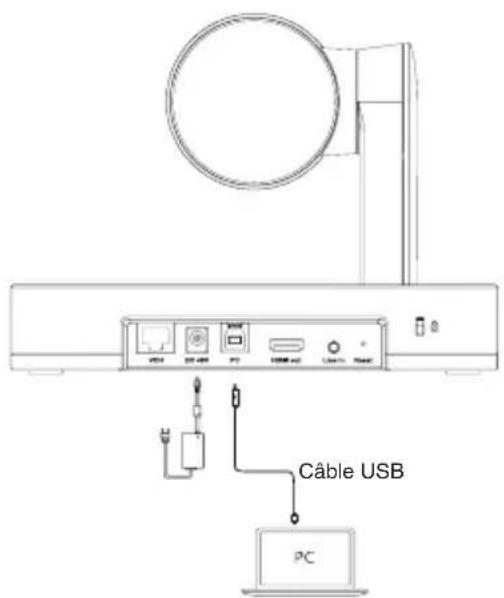

• Connexion à un PC : l'Internet Commutateur IEEE 802.3af compatible PoE

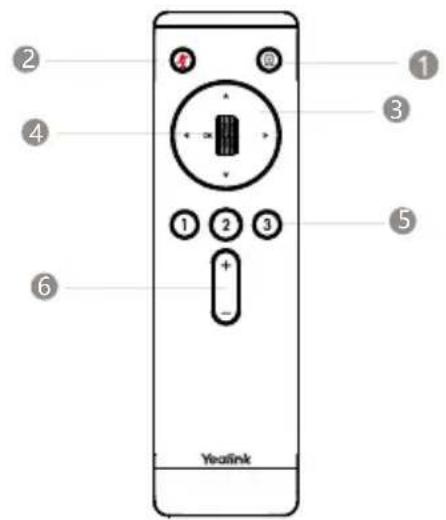

S24 Instructions de la télécommande VCR20 Mettre à niveau le micrologiciel

Touche Mode Suivi Appuyer longuement sur la touche du Mode Suivi pour commuter entre le cadrage automatique, le suivi du locuteur ou l'arrêt.

Touches de navigation Orienter et incliner la caméra pour ajuster l’angle de vue. 4 Molette

• Faire déler vers le haut pour zoomer vers l'avant avec la caméra.

• Faire déler vers le bas pour zoomer vers l'arrière avec la caméra.

• Appuyer longuement sur la touche nombre pour ajouter ou mettre à jour la position de préréglage.

• Appuyer brièvement sur la touche nombre pour appliquer une position de préréglage.

• Utilisez le logiciel Yealink Room Connect/USB Connect pour mettre à niveau le micrologiciel après l’avoir connecté au PC.

• Dans le système MVC: L’UVC86 peut être mis à niveau automatiquement via la mise à jour de Windows par défaut. Sinon, vous pouvez activer les mises à jour automatiques de Windows ou les appliquer manuellement.

• Dans le système de vidéoconférence: Effectuez la mise à niveau via l’interface utilisateur Web du point de terminaison après avoir connecté l’UVC86 à celui-ci. Pour plus d’informations sur la mise à niveau du micrologiciel, reportez-vous au document relatif à la mise à niveau.

HConsignes de sécurit Températures de fonctionnement ambiantes

• Température de fonctionnement : +14 à 122 °F (-10 à 50 °C)

• Humidité relative : 5 % à 90 %, sans condensation

• Température de stockage : -22 à +160 °F (-30 à +70 °C) Garantie Notre garantie produit est limitée à l’appareil lui-même, lorsqu’il est utilisé normalement selon le mode d’emploi et l’environnement du système. Nous ne sommes pas responsables des dommages ou pertes découlant de l’utilisation de ce produit ou de toute réclamation d’un tiers. Nous ne sommes pas responsables des problèmes avec les appareils Yealink découlant de l’utilisation de ce produit. Nous ne sommes pas responsables pour les dommages nanciers, pertes de prots, réclamations de tiers, etc. découlant de l’utilisation de ce produit. Symbole DC est le symbole de tension CC. Directive sur les substances dangereuses (RoHS) Ce dispositif est conforme aux exigences de la directive RoHS de l’Union européenne. Vous pouvez obtenir les déclarations de conformité en envoyant un message à l’adresse : support@yealink.com. Consignes de sécurité Gardez ces instructions. Lisez ces consignes de sécurité avant utilisation de l’appareil ! Les précautions de base suivantes doivent toujours être suivies pour réduire le risque d'incendie, d'électrocution et de blessures. Exigences générales

• Avant d’installer et d’utiliser l’appareil, lisez les consignes de sécurité et observez la situation pendant le fonctionnement.

• Lorsque l’appareil est rangé, transporté ou utilisé, veuillez le garder toujours propre et sec.

• Lorsque l’appareil est rangé, transporté ou utilisé, veuillez éviter tout choc ou toute collision.

• Ne tentez pas de désassembler vous-même l’appareil. En cas de mauvais fonctionnement, veuillez contacter le centre de service désigné.

• Sans consentement écrit préalable, aucune organisation ou individu n’est autorisé à apporter des changements à la structure ou au dispositif de sécurité de l’appareil. Yealink n’est en aucun cas responsable des conséquences ou des problèmesjuridiques causés par ces changements.

• Veuillez vous référer aux lois et règlements pertinents lorsque l’appareil est utilisé. Les droits légaux des tiers doivent également être respectés. Exigences environnementales

• Placez l’appareil dans un espace correctement ventilé. N’exposez pas l’appareil à la lumière directe du soleil.

• Gardez l’appareil propre et sec.

• Placez l’appareil sur une surface stable et plate.

• Veuillez ne placer aucun objet lourd sur l’appareil risquant d’entraîner dégâts et déformations.

• Maintenez une distance d’au moins 10 cm entre l’appareil et l’objet le plus proche an que la chaleur puisse se dissiper.

• Ne placez pas l’appareil sur ou à proximité de tout objet inammable ou vulnérable au feu, comme des matériaux en caoutchouc.

• Gardez l’appareil loin de toute source de chaleur ou des ammes, comme une bougie ou un radiateur électrique.

• Gardez l’appareil loin de tout appareil électroménager avec un fort champ magnétique ou un champ électromagnétique, tel qu’un four à micro-ondes ou un réfrigérateur. Exigences d’utilisation

• Ne laissez pas des enfants utiliser l’appareil sans surveillance.

• Ne laissez pas les enfants jouer avec l’appareil ou ses accessoires pour éviter tout risque d’étouffement.

• Veuillez uniquement utiliser les accessoires fournis ou autorisés par le fabricant.

• L’alimentation de l’appareil doit satisfaire aux exigences de la tension d’entrée

l’appareil. Veuillez uniquement utiliser la prise protégée contre les surtensions fournie.

• Avant de brancher ou de débrancher tout câble, assurez-vous que vos mains sont complètement sèches.

• Ne renversez aucun liquide sur le produit et n’utilisez pas l’équipement près de l’eau, par exemple, près d’une baignoire, d’un lavabo, d’un évier, dans sous-sol humide ou près d’une piscine.

• Veuillez à ne pas marcher sur, tirer sur, ou plier les câbles de l’appareil, cela pourrait entraîner son mauvais fonctionnement.

• En cas d’orage, n’utilisez pas l’appareil et débranchez-le de son alimentation. Débranchez la prise d’alimentation et l’Asymmetric Digital Subscriber Line (ADSL) à paire torsadée (le câble de fréquence radio) pour éviter la foudre.

• Si l’appareil reste inutilisé pendant une longue période de temps, débranchez-le de l’alimentation électrique et débranchez le cordon d’alimentation.

• Si l’appareil émet de la fumée, des odeurs ou bruits anormaux, débranchez l’appareil de son alimentation et débranchez immédiatement le cordon d’alimentation. Pour toute réparation, contactez le centre de service spécié.

• N’insérez aucun objet dans les fentes de l’appareil ne faisant pas partie du produit ou n’est pas un produit auxiliaire.

• Avant de brancher un câble, connectez d’abord le câble de mise à la terre du de l’appareil. Ne débranchez pas le câble de mise à la terre jusqu’à ce que tous les autres câbles aient été débranchés. Exigences de nettoyage

• Avant de nettoyer l’appareil, arrêtez de l’utiliser et déconnectez-le de son alimentation.

• Utilisez un chiffon doux, sec et antistatique pour nettoyer l’appareil.

• Maintenez la prise d’alimentation propre et sèche. Une prise sale ou humide peut causer des chocs électriques et autres dangers. RECYCLAGE ENVIRONNEMENTAL Ne jetez pas cet appareil avec les déchets ménagers Contactez vos collectivités locales pour savoir comment l'éliminer de façon écologique. La boîte en carton, l'emballage en plastique et les composants de l'appareil peuvent être recyclés conformément à la réglementation en vigueur dans votre pays. Respectez toujours la réglementation en vigueur Les personnes qui l'enfreignent sont passibles de poursuites judiciaires. Le symbole de poubelle barrée apposé sur l'appareil signie que lorsque celui-ci a atteint sa n de vie utile, il doit être amené à un centre de traitement des déchets spécial et traité séparément des déchets ménagers ordinaires. Dépannage L’unité ne peut pas alimenter le dispositif de Yealink. Mauvaise connexion avec la che.

1. Nettoyez la che avec un chiffon sec.

2. Branchez-la sur une autre prise murale.

L’environnement d’utilisation est hors de la plage de températures de fonctionnement.

1. Utilisez l’appareil dans sa plage de températures de fonctionnement.

Le câble entre l’appareil et le dispositif Yealink est mal branché.

1. Branchez le câble correctement.

Vous ne pouvez pas brancher le câble correctement.

1. Vous avez peut-être branché le mauvais dispositif Yealink.

2. Utilisez une source d’alimentation appropriée.

Le port contient peut être de la poussière.

1. Nettoyez le port.
