MANUAL DE USUARIO UVC86 Yealink

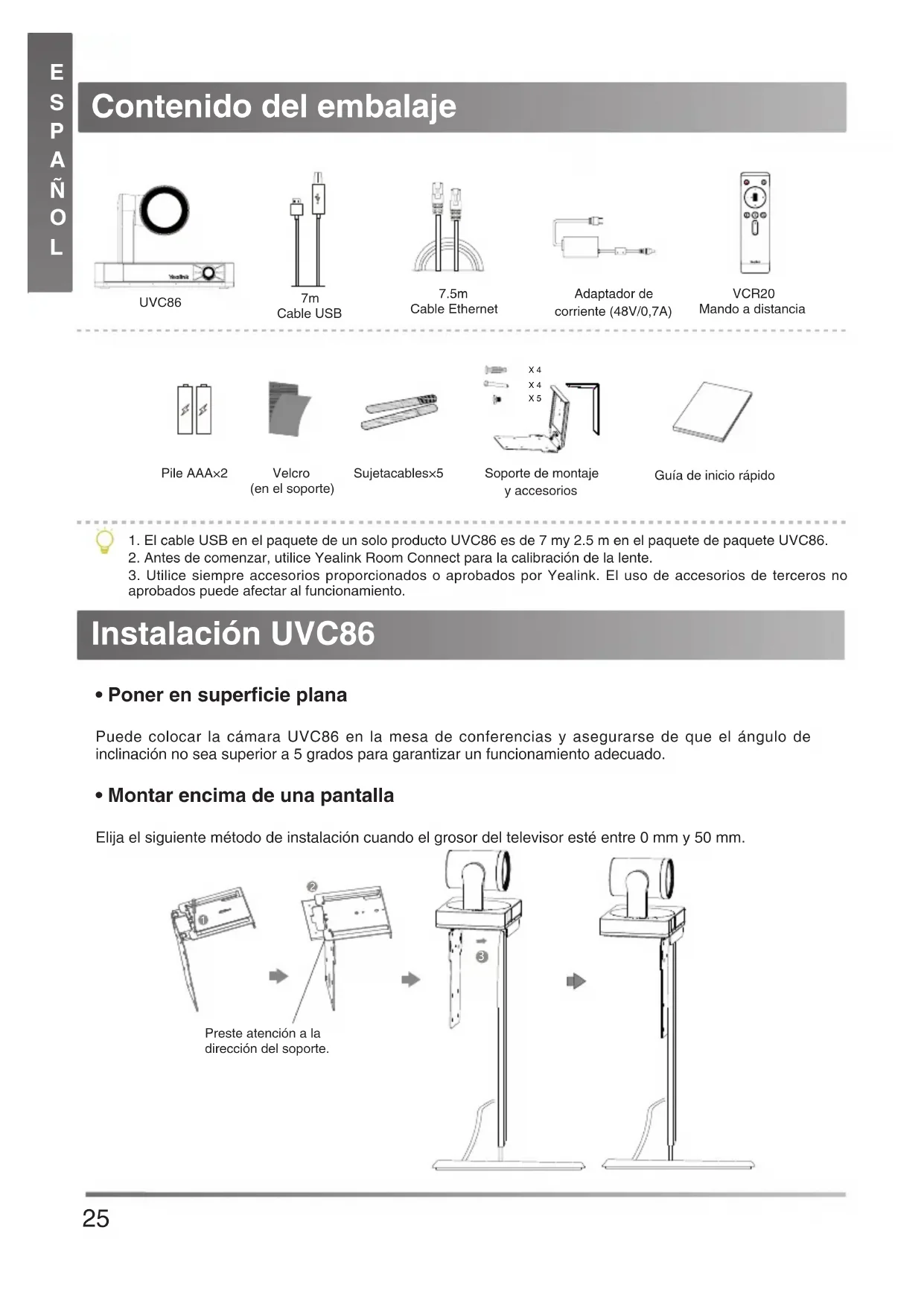

Contenido del embalaje

VCR20 Mando a distancia

Pile AAA×2

Velcro (en el soporte)

Sujetacables×5

Soporte de montaje y accesorios

Guía de inicio rápido

1. El cable USB en el paquete de un solo producto UVC86 es de 7 my 2.5 m en el paquete de paquete UVC86.
2. Antes de comenzar, utilice Yealink Room Connect para la calibración de la lente.
3. Utilice siempre accesorios proporcionados o aprobados por Yealink. El uso de accesorios de terceros no aprobados puede afectar al funcionamiento.

Instalación UVC86

- Poner en superficie plana

Puede colocar la cámara UVC86 en la mesa de conferencias y asegurarse de que el ángulo de inclinación no sea superior a 5 grados para garantizar un funcionamiento adecuado.

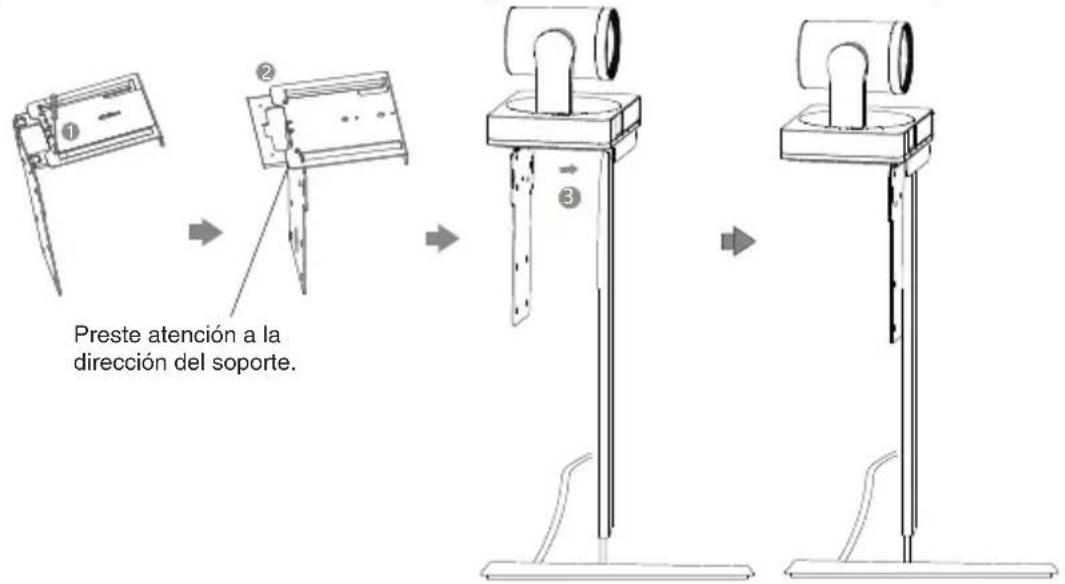

• Montar encima de una pantalla

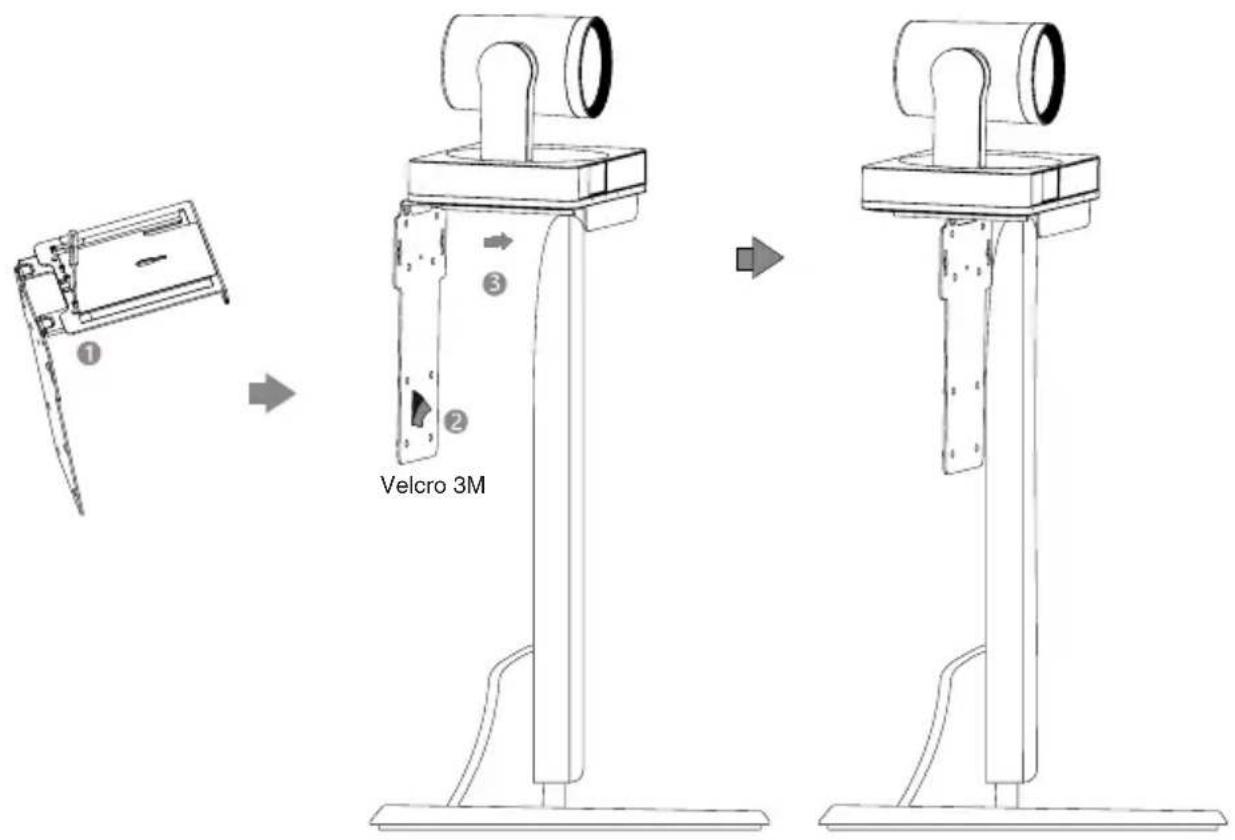

Elija el siguiente método de instalación cuando el grosor del televisor esté entre 0 mm y 50 mm.

Preste atención a la dirección del soporte.

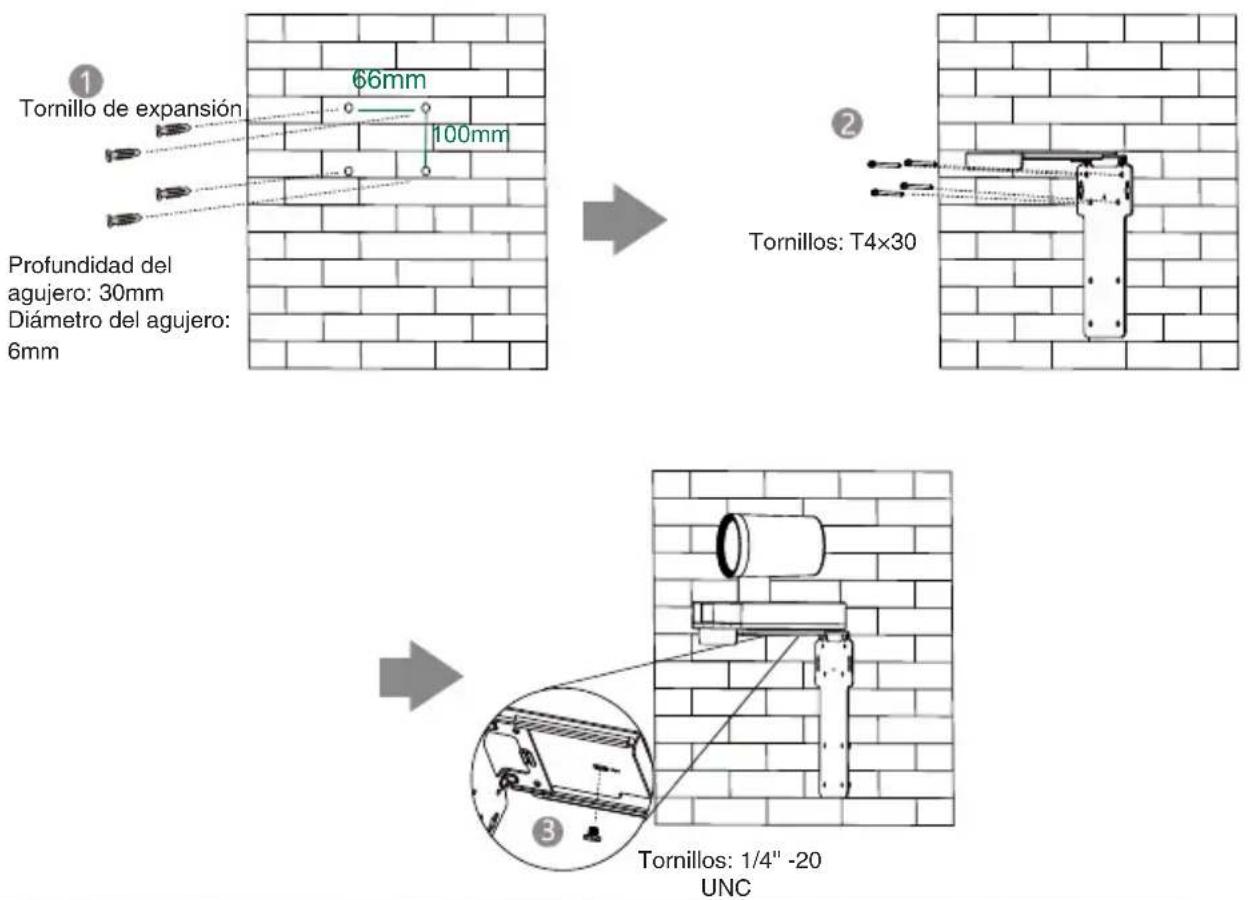

Elija el siguiente método de instalación cuando el grosor del televisor esté entre 50mm y 150mm.

La altura recomendada es de 1.55m-1.85m sobre el suelo.

Tornillo de expansión 66mm 100mm Profundidad del agujero: 30mm Diámetro del agujero: 6mm Tornillos: T4x30 Tornillos: 1/4" -20 UNC

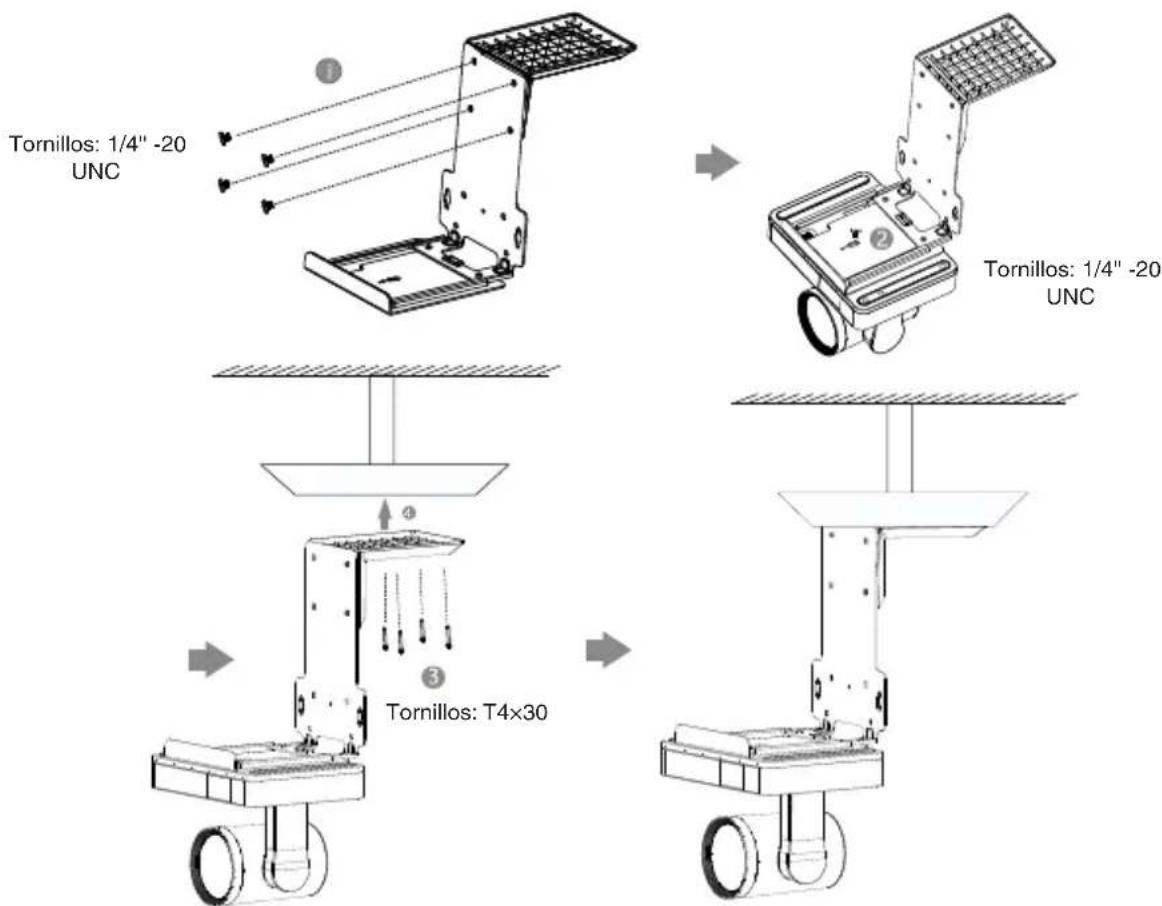

- Montar en el techo

Tornillos: 1/4" -20 UNC Tornillos: 1/4" -20 UNC Tornillos: T4x30

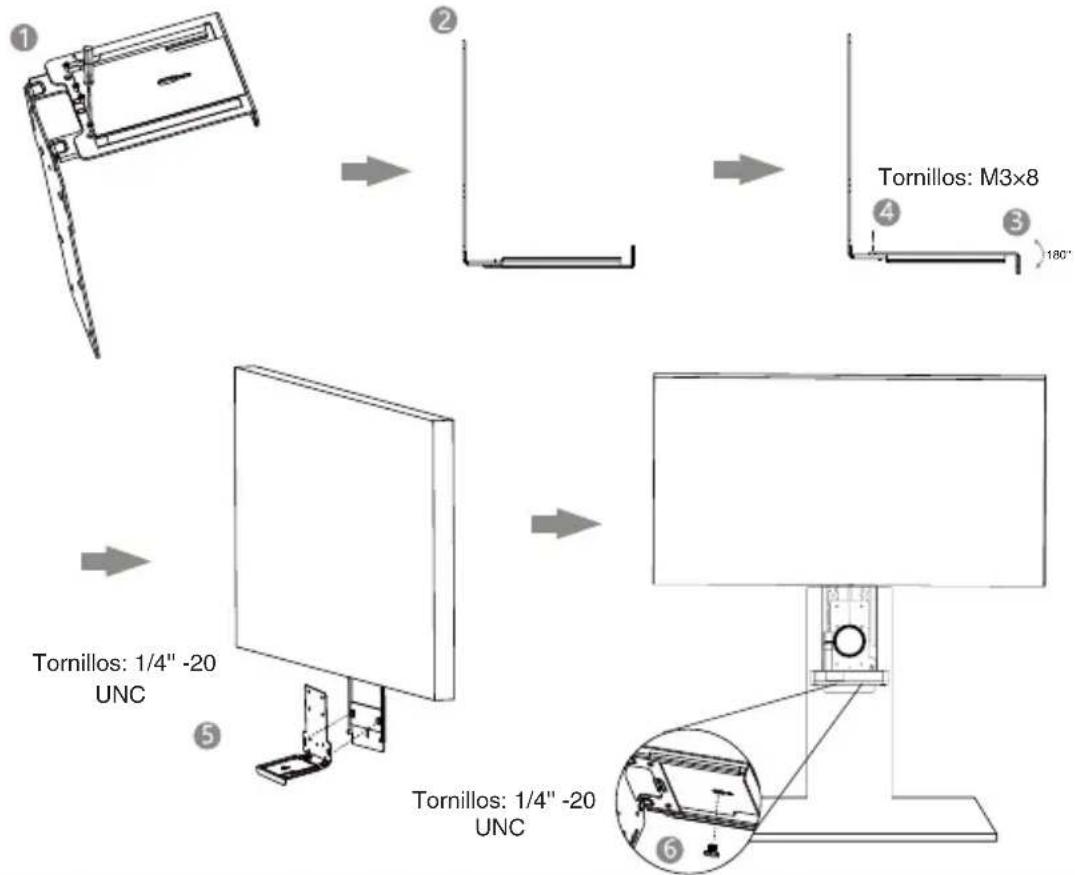

- Montar en un soporte de TV (TV Mount2)

Necesita comprar un soporte de TV (TV Mount2) por separado.

Tornillos: M3x8 180° Tornillos: 1/4" -20 UNC Tornillos: 1/4" -20 UNC

Instrucciones de interfaz de hardware

VCH DC 48V PC HDMI out Line in Reset ① ② ③ ⑥ ⑦

No.	Artículo Descripción
1 VCH	H Port	En el sistema MVC, conectar al dispositivo de audio (por ejemplo: VCM34).En el sistema de videoconferencia, conectar al endpoint (por ejemplo: MeetingEye 800).
2 DC	48V conéctelo	al adaptador de corriente.
3 PC	Port conéctese	a un PC como salida de vídeo.
4 HDMI out		En el sistema de videoconferencia, Conéctese para compartir contenido o imagen de la cámara.
5 Line in		conecte un conector de audio de 3.5 mm para usar el UVC86 como dispositivo de salida de audio.
6 Reset restablece		el UVC86 a los valores predeterminados de fábrica.
7	Ranura de seguridad	conecte un cable de seguridad universal al UVC86 para que pueda bloquear el UVC86.

Conexión UVC86

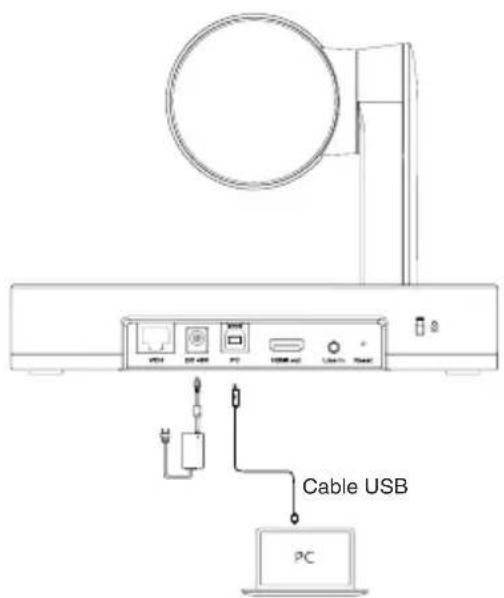

- Conectar al PC:

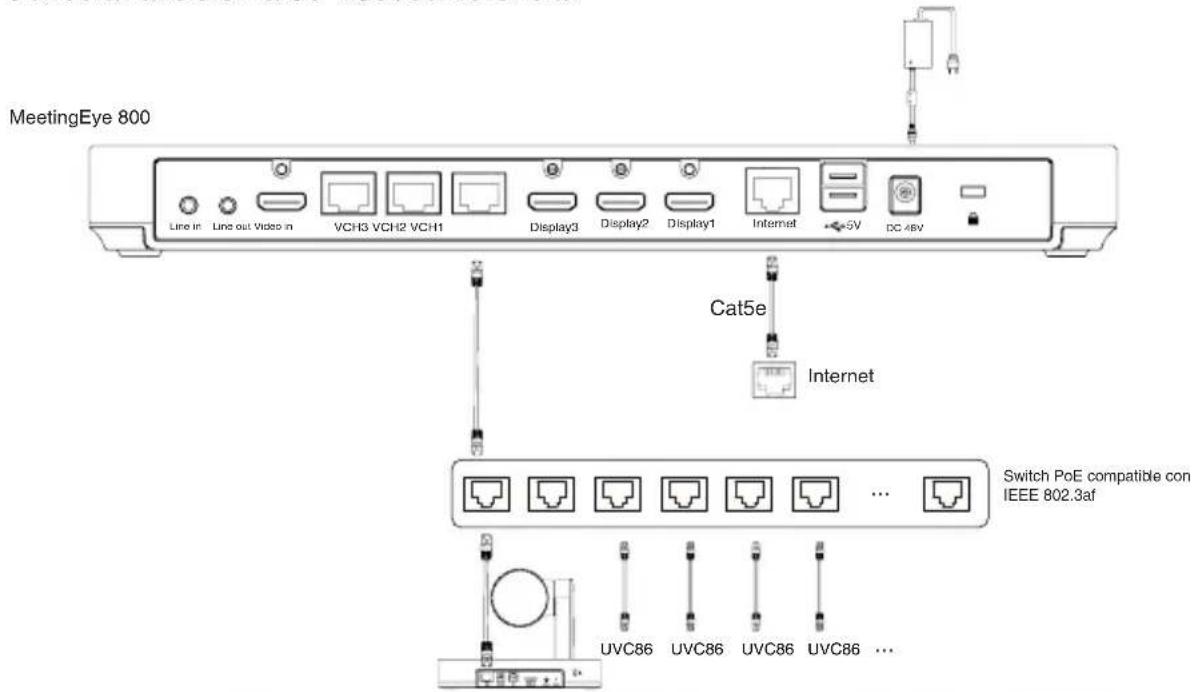

- Conectar al sistema de videoconferencia:

MeetingEye 800 Line In Line out Video in VCH3 VCH2 VCH1 Display3 Display2 Display1 Internet -5V DC 4BV Cat5e Internet Switch PoE compatible con IEEE 802.3af UVC86 UVC86 UVC86 UVC86 ...

Instrucciones de indicador LED

Indicadores LED en el UVC86:

Estado del L ED Descripción
Apagado	UVC86 está apagado.
Verde fijo	UVC86 está activo.
Rojo fijo	EI UVC86 está en modo suspensión
Naranja intermitente	EI UVC86 está actualizando el firmware.
Rojo intermitente	EI UVC86 está en modo de recuperación.

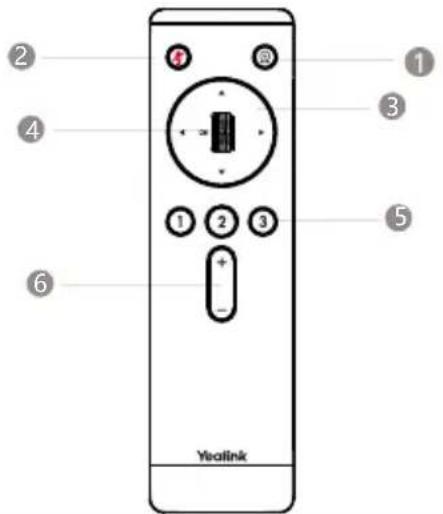

Instrucciones del Control Remoto VCR20

YeoLink

No.	Artículo Descripción
1	Tecla Modo de seguimiento (Tracking Mode)
2	Tecla de mute Silenciar o reactivar el micrófono.
3	Teclas de Navegación
4	Rueda de desplazamiento• Desplácese hacia arriba para acercar la cámara.• Desplácese hacia abajo para alejar la cámara.
5	Tecla Preset• Mantenga presionada la tecla numérica para añadir / actualizar la posición del preset.• Presione brevemente la tecla numérica para aplicar la posición del preset.
6	Tecla de volumen

Actualizar el firmware

• Utilice el software Yealink Room Connect/USB Connect para actualizar el firmware después de conectarse al PC.
• En el sistema MVC: el UVC86 puede ser actualizado automáticamente a través de la actualización de Windows de forma predeterminada. De lo contrario, debe habilitar automáticamente la actualización de Windows o actualizar los dispositivos manualmente.
• En el sistema de videoconferencia: actualícelo a través de la interfaz de usuario web del endpoint después de que la UVC86 esté conectado al endpoint.

Para obtener más información sobre cómo actualizar el firmware, consulte el documento de actualización.
