BEDIENUNGSANLEITUNG UVC86 Yealink

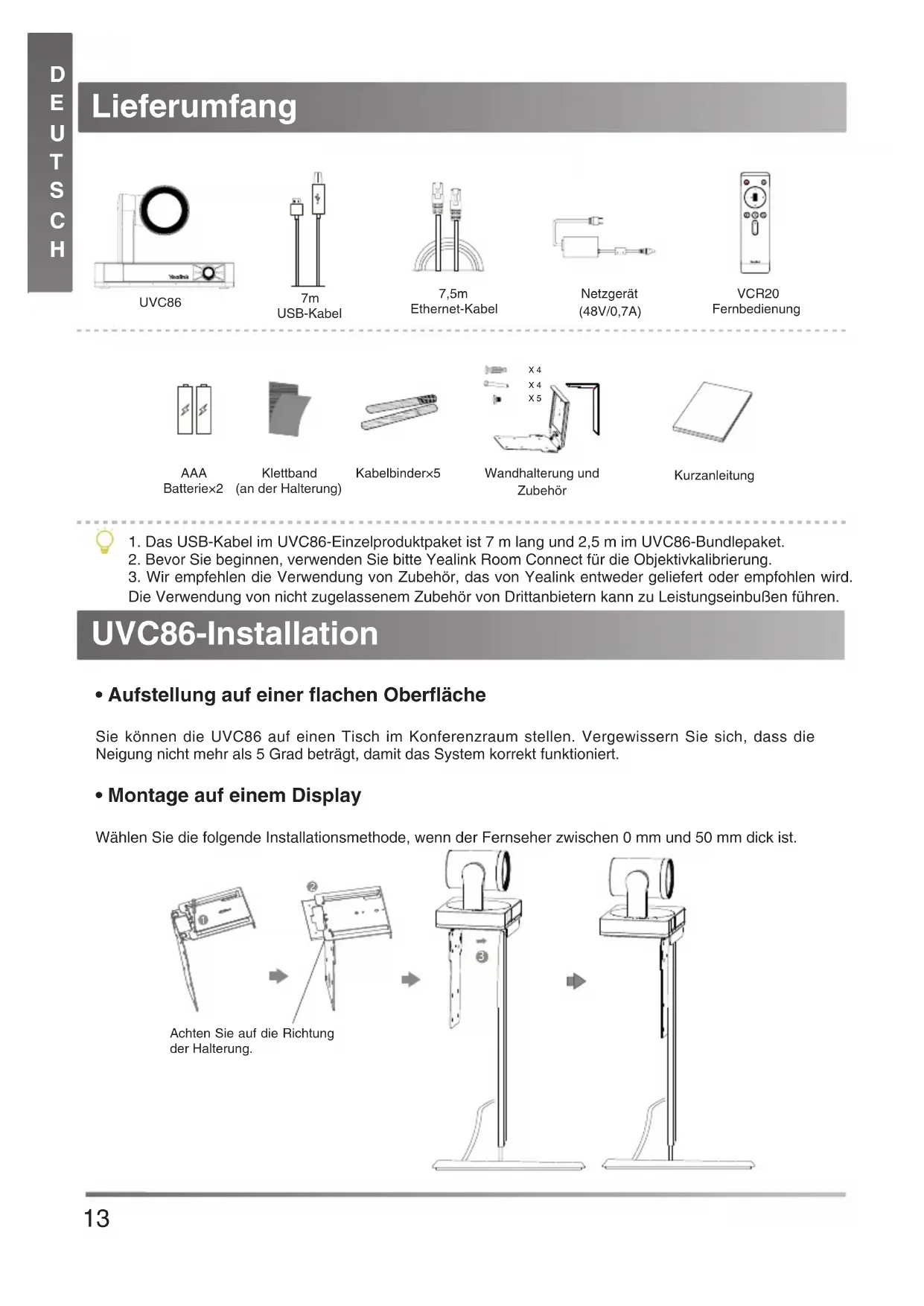

Lieferumfang UVC86 USB-Kabel7,5m Ethernet-Kabel Netzgerät (48V/0,7A) VCR20 Fernbedienung AAA Batterie×2Kabelbinder×5Klettband(an der Halterung)Wandhalterung und Zubehör Kurzanleitung

1. Das USB-Kabel im UVC86-Einzelproduktpaket ist 7 m lang und 2,5 m im UVC86-Bundlepaket.

2. Bevor Sie beginnen, verwenden Sie bitte Yealink Room Connect für die Objektivkalibrierung.

3. Wir empfehlen die Verwendung von Zubehör, das von Yealink entweder geliefert oder empfohlen wird.

Die Verwendung von nicht zugelassenem Zubehör von Drittanbietern kann zu Leistungseinbußen führen. UVC86-Installation

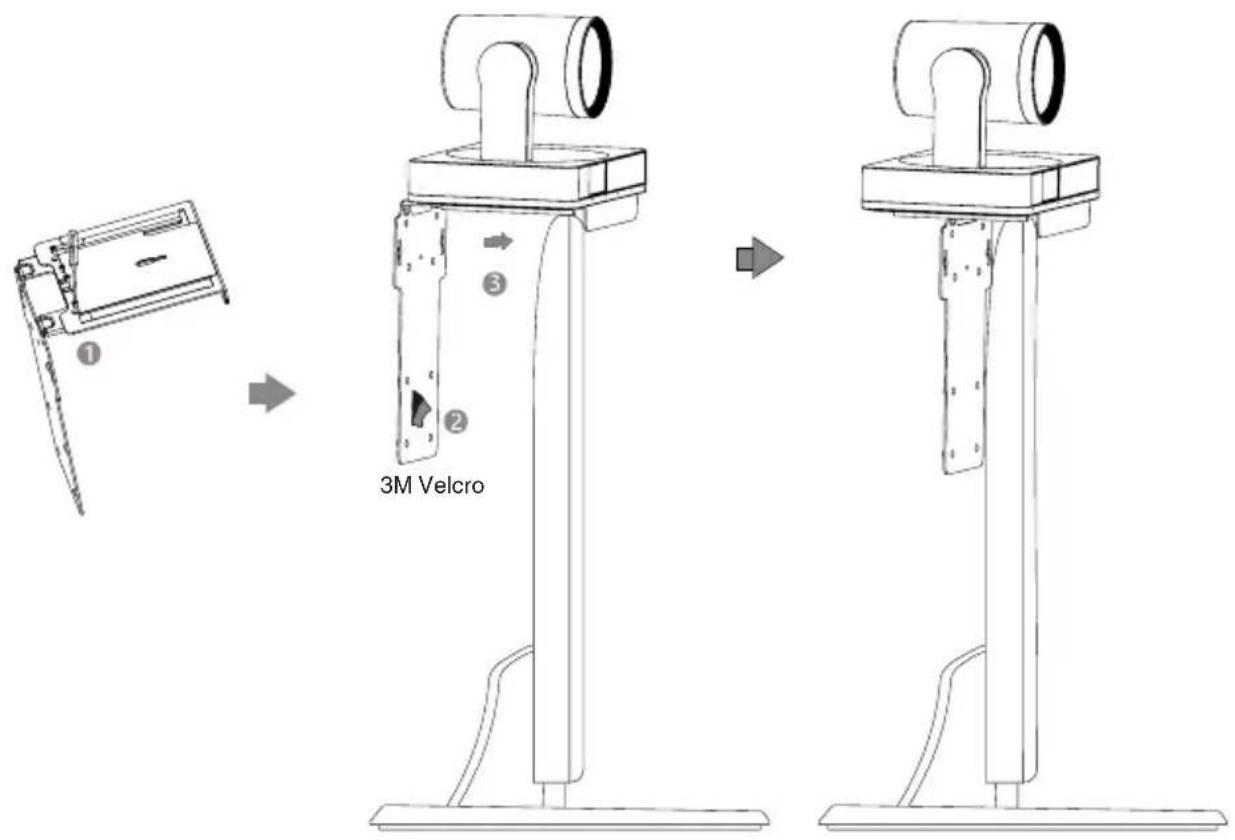

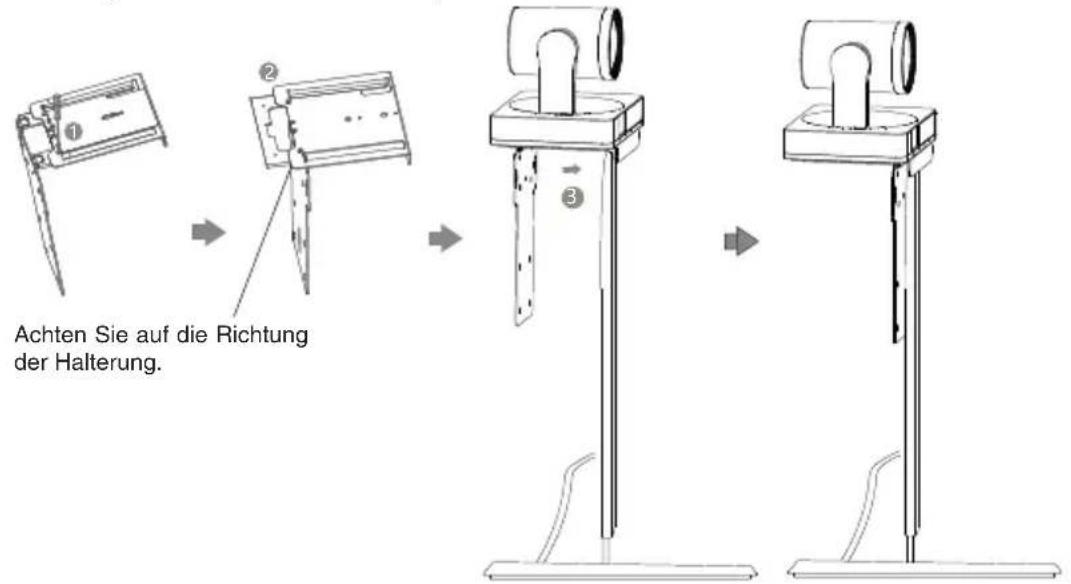

• Montage auf einem Display Wählen Sie die folgende Installationsmethode, wenn der Fernseher zwischen 0 mm und 50 mm dick ist. Achten Sie auf die Richtung der Halterung.
• Aufstellung auf einer achen Oberäche Sie können die UVC86 auf einen Tisch im Konferenzraum stellen. Vergewissern Sie sich, dass die Neigung nicht mehr als 5 Grad beträgt, damit das System korrekt funktioniert. X 4 X 4 X 5

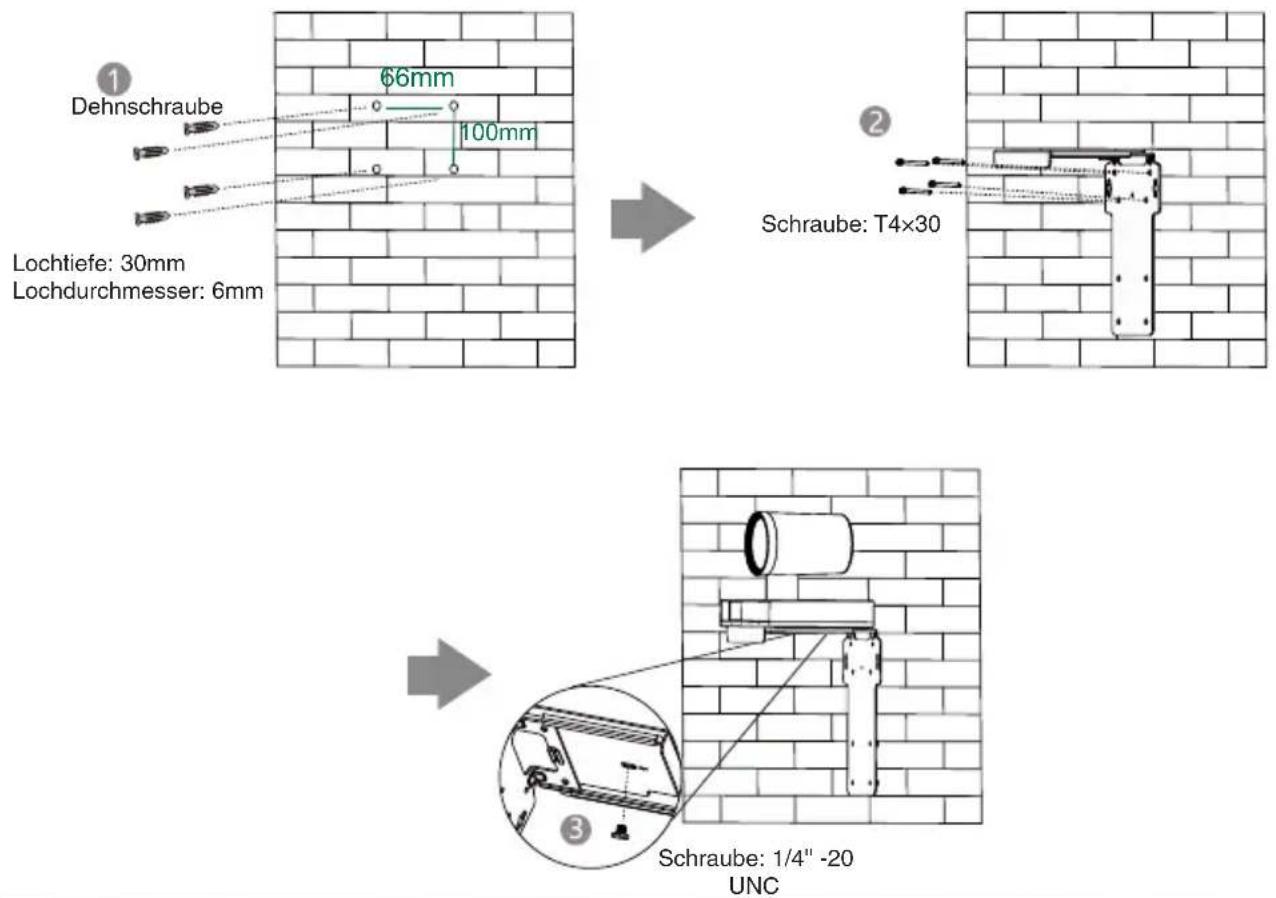

• Montieren an der Wand Lochtiefe: 30mmLochdurchmesser: 6mm Schraube: T4×30 Schraube: 1/4'' -20 UNC 3M Velcro Wählen Sie die folgende Installationsmethode, wenn der Fernseher zwischen 50mm und 150mm dick ist. Es wird eine Höhe von 1,55m-1,85m über dem Boden empfohlen. Dehnschraube

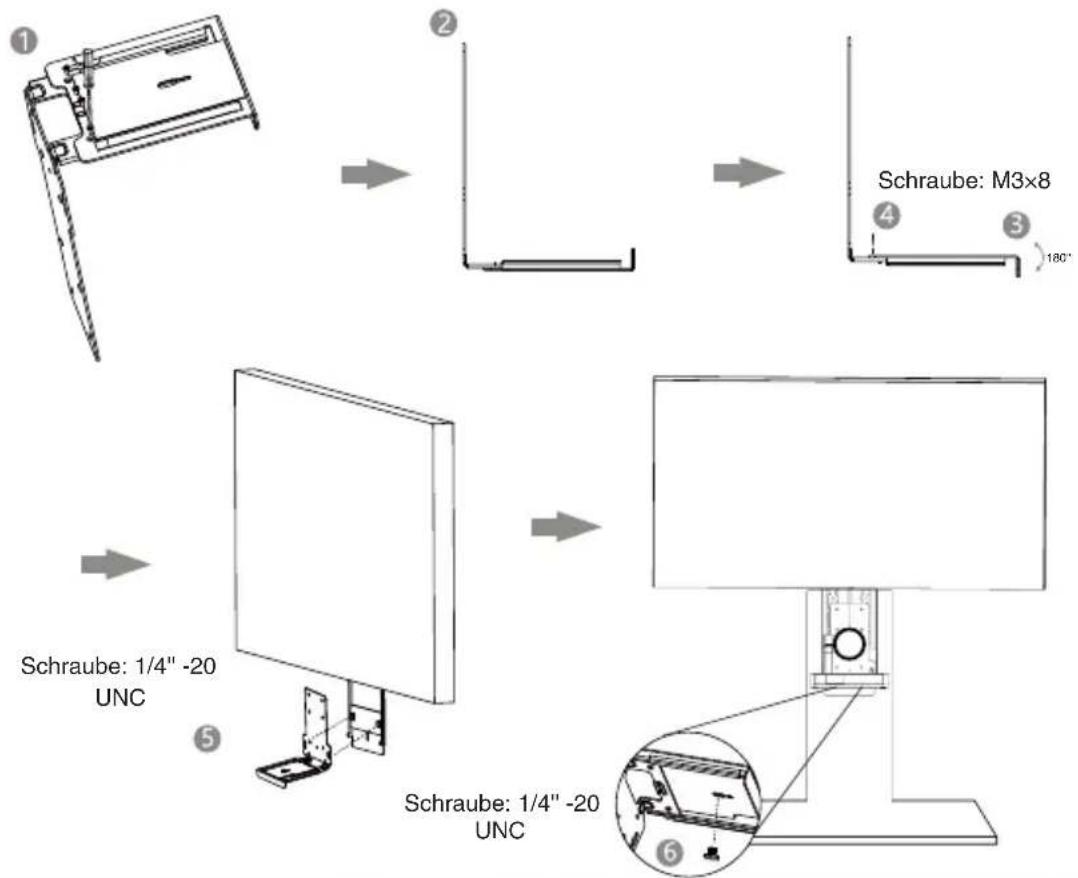

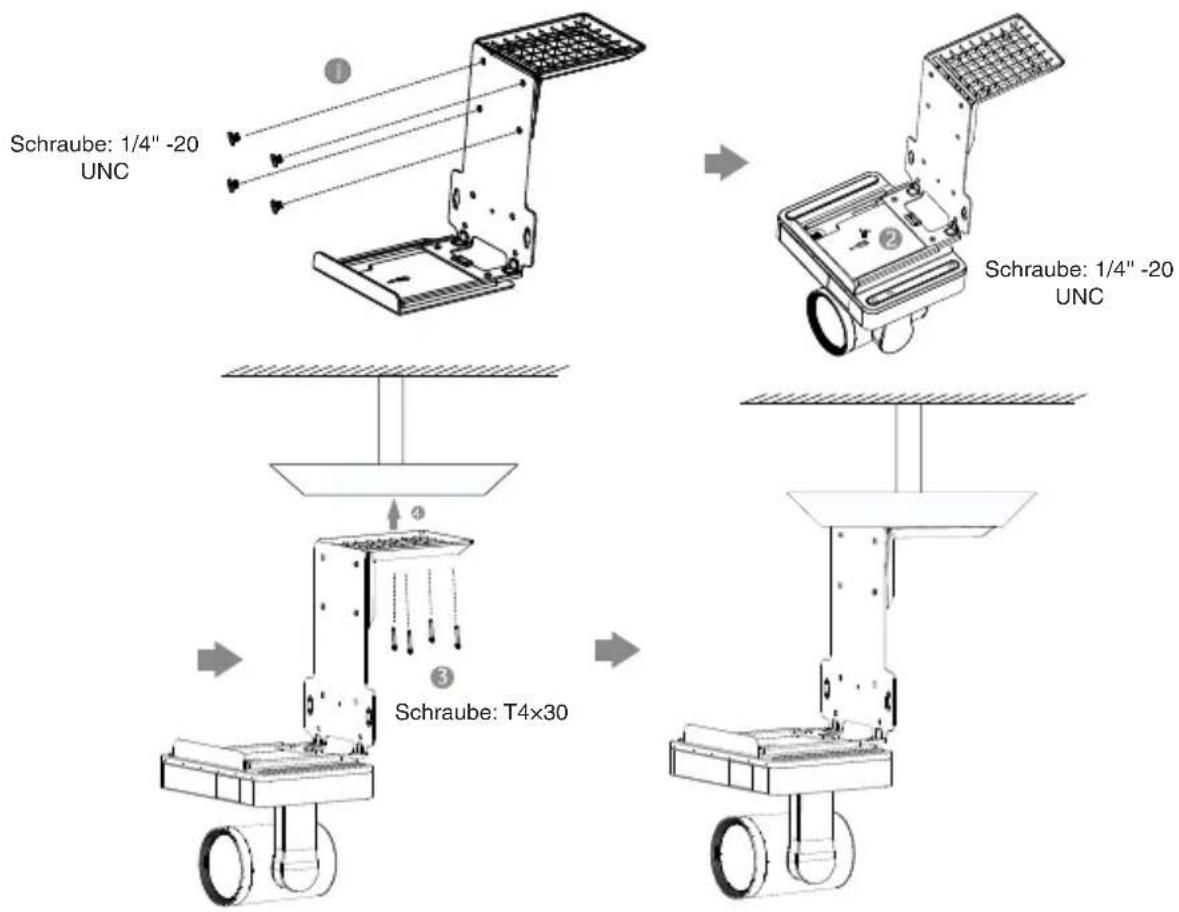

• Montage auf einem TV Mount2 Schraube: T4×30 Sie müssen einen TV Mount2 separat erwerben. 180° Schraube: M3×8 Schraube: 1/4'' -20 UNC Schraube: 1/4'' -20 UNC Schraube: 1/4'' -20 UNC Schraube: 1/4'' -20 UNC

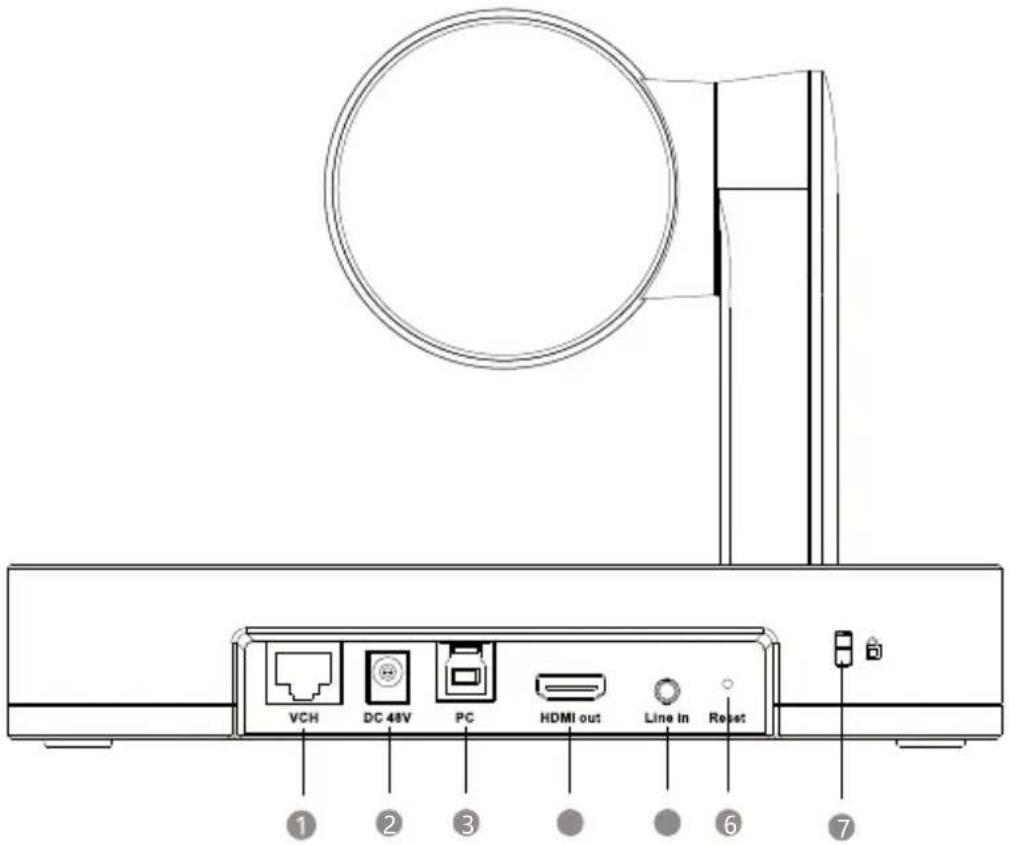

H16 Anleitung für die Hardware-Schnittstelle

Nr. Artikel Beschreibung 1 VCH Port Im MVC-System mit dem Audiogerät verbinden (z. B.: VCM34). Im Videokonferenzsystem mit dem Endpunkt verbinden (z. B.: MeetingEye 800). 2 DC48V Anschluss an das Netzteil. 3 PC Port Verbindung mit einem PC als Video-Ausgang. 4 HDMI out Im Videokonferenzsystem, verbunden für Inhaltsfreigabe oder Kamerabildern. 5 Line in Anschluss eines 3,5 mm-Audiosteckers zur Verwendung des UVC86 als Audio-Ausgabegerät. 6 Reset Rücksetzen des UVC86 auf Werkseinstelllungen.

Sicherheits- steckplatz Schließen Sie ein universelles Sicherheitskabel an den UVC86 an, damit Sie den UVC86 sperren können.

LED-Anzeige LED-Anzeigen am UVC86: LED-Status Beschreibung Aus Die UVC86 ist ausgeschaltet. Dauerhaft grün Die UVC86 ist aktiv. Dauerhaft rot Die UVC86 ist im Sleep-Modus Blinkt orange Der UVC86 aktualisiert die Firmware. Blinkt rot Der UVC86 ist im Recovery-Modus.

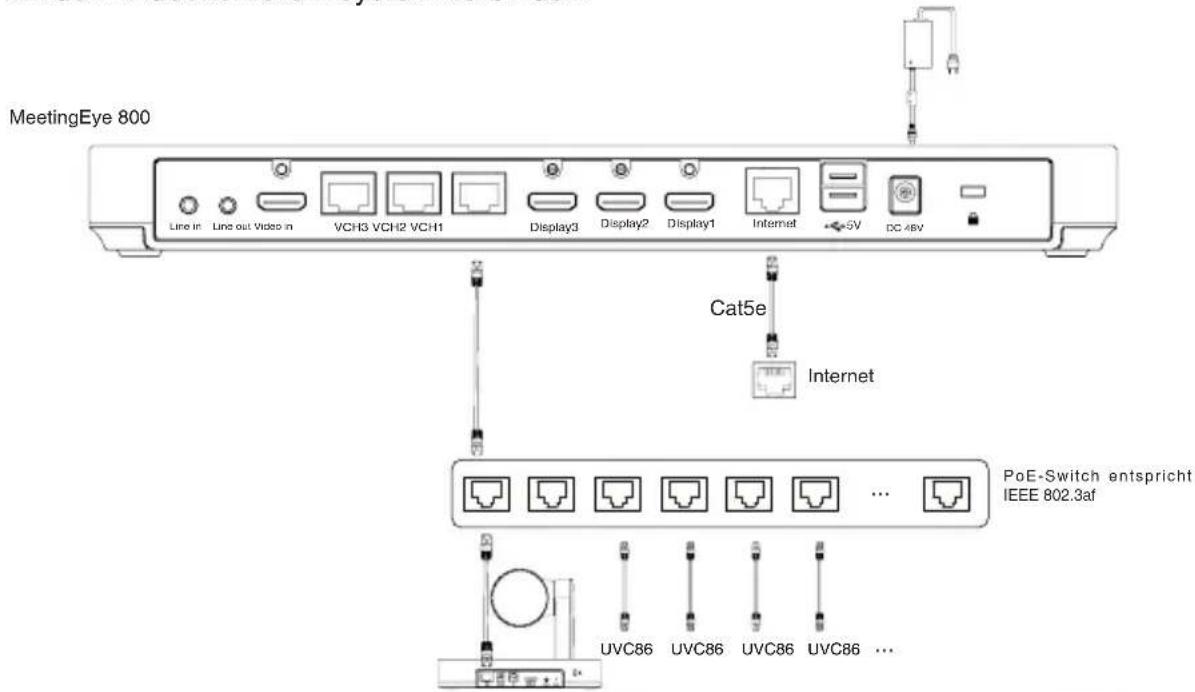

• Mit dem Videokonferenzsystem verbinden: MeetingEye 800 Verbinden des UVC86 USB-Kabel Cat5e

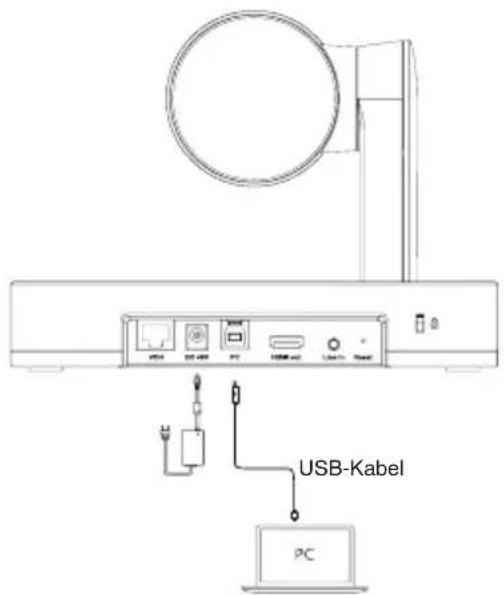

• Verbinden mit PC: Internet PoE-Switch entspricht IEEE 802.3af

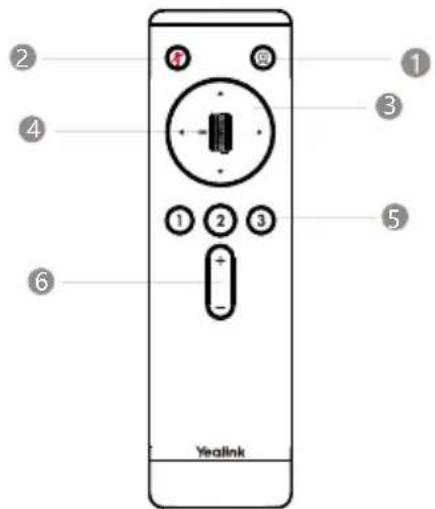

H18 Anleitung VCR20 Fernbedienung Firmware aktualisieren

Nr. Artikel Beschreibung

Taste Tracking- Modus Drücken Sie lange auf die Taste Tracking-Modus, um zwischen automatischer Bildeinstellung und Sprecher-Tracking zu wechseln oder das Gerät auszuschalten. 2 Stummtaste Schalten Sie das Mikrofon stumm oder heben Sie die Stummschaltung auf.

Navigations- tasten Schwenken und neigen Sie die Kamera, um den Betrachtungswinkel einzustellen. 4 Scrollrad

• Scrollen Sie nach oben, um mit der Kamera herein zu zoomen.

• Scrollen Sie nach unten, um mit der Kamera heraus zu zoomen.

Taste Voreinstellung

• Drücken Sie lange auf die Zifferntasten, um die voreingestellte Position hinzuzufügen / zu aktualisieren.

• Drücken Sie kurz auf die Zifferntasten, um die voreingestellte Position zu übernehmen. 6 Lautstärketaste Stellen Sie die Lautstärke ein.

• Verwenden Sie die Software Yealink Room Connect/USB Connect, um die Firmware nach dem Anschließen an den PC zu aktualisieren.

• Im MVC-System: Das UVC86 kann über ein Windows-Update automatisch aktualisiert werden. Anderenfalls sollten Sie das automatische Windows- Update aktivieren oder die Geräte manuell aktualisieren.

• Im Videokonferenzsystem: Aktualisieren Sie die Firmware über die Web- Benutzeroberäche des Endpunkts, nachdem die UVC86 mit dem Endpunkt verbunden wurde. Weitere Informationen zur Aktualisierung der Firmware finden Sie im Aktualisierungsdokument.

HSicherheitshinweise Betriebsumgebungstemperaturen

• Betriebstemperatur: -10 bis 50 °C

• Relative Luftfeuchtigkeit: 5 % bis 90 %, nicht kondensierend

• Lagertemperatur: -30 bis + 70 °C Garantie Unsere Produktgarantie ist auf das Gerät selbst beschränkt, wenn es normal und gemäß den Betriebsanweisungen und der Systemumgebung verwendet wird. Wir sind weder für Schäden oder Verluste haftbar, die aus der Verwendung dieses Produkts entstehen, noch für Ansprüche eines Dritten. Wir sind nicht haftbar für Probleme mit dem Yealink Gerät, die aus der Verwendung dieses Produkts entstehen. Wir sind nicht haftbar für nanzielle Schäden, Gewinnverluste, Ansprüche Dritter etc., die aufgrund der Verwendung dieses Produkts entstehen. Symbol DC ist das Symbol für DC-Spannung. Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS) Das Gerät erfüllt die Anforderungen der RoHS-Richtlinie der EU. Für Bestätigungen der Einhaltung können Sie sich an support@yealink.com wenden. Sicherheitshinweise Bewahren Sie diese Anweisungen auf. Lesen Sie diese Sicherheitshinweise vor der Verwendung! Die folgenden grundlegenden Vorsichtsmaßnahmen müssen zur Vermeidung von Bränden, Stromschlag und anderen Verletzungen immer befolgt werden. Allgemeine Vorschriften

• Lesen Sie vor der Installation und Verwendung des Geräts die Sicherheitshinweise sorgfältig durch und beobachten Sie die Situation im Betrieb.

• Halten Sie das Gerät während der Lagerung, dem Transport und dem Betrieb stets sauber und trocken.

• Vermeiden Sie während der Lagerung, dem Transport und dem Betrieb stets Zusammenprallen und Stürze des Geräts.

• Versuchen Sie nicht das Gerät eigenständig zu demontieren. Wenden Siesich im Falle von Mängeln an das zuständige Wartungscenter für eine Reparatur.

• Ohne vorherige schriftliche Zustimmung dürfen weder Unternehmen noch Einzelperson Änderungen an der Struktur oder dem Sicherheitskonzept des Geräts vornehmen. Yealink übernimmt unter keinen Umständen die Haftung für Folgen oder Rechtsansprüche, die auf solche Änderungen zurückzuführen sind.

• Beachten Sie bitte die entsprechenden Gesetze und Vorschriften bei der Verwendung des Geräts. Die gesetzlichen Rechte Dritter müssen ebenfalls beachtet werden. Umweltvorschriften

• Stellen Sie das Gerät an einem gut belüfteten Ort auf. Setzen Sie das Gerät nicht direkter Sonneneinstrahlung aus.

• Halten Sie das Gerät trocken und frei von Staub.

• Stellen Sie das Gerät auf einen stabilen, ebenen Untergrund.

• Bitte legen Sie keine schweren Gegenstände auf das Gerät, da Beschädigung und Verformungen durch zu hohe Last möglich sind.

• Halten Sie mindestens 10 cm Abstand zwischen dem Gerät und dem nächsten Objekt ein, um die Wärmeabfuhr zu gewährleisten.

• Stellen Sie das Gerät nicht auf oder in der Nähe von entflammbaren oder brandgefährdeten Objekt wie Gummimaterialien auf.

• Halten Sie das Gerät fern von Hitzequellen und offenem Feuer, wie Kerzen oder einer elektrischen Heizung.

• Halten Sie das Gerät fern von jedem Haushaltsgerät mit starkem Magnetfeld oder Elektromagnetfeld, z.B. einem Mikrowellenherd oder einem Kühlschrank. Betriebsvorschriften

• Lassen Sie das Gerät nicht ohne Aufsicht durch ein Kind verwenden.

• Lassen Sie kein Kind mit dem Gerät oder einem Zubehörteil spielen, da Kleinteile verschluckt werden können.

• Bitte verwenden Sie ausschließlich Zubehör, das vom Hersteller bereitgestellt oder genehmigt wurde.

• Die Stromversorgung des Geräts muss den Anforderungen der Eingangsspannung des Gerätes entsprechen. Bitte verwenden Sie ausschließlich den bereitgestellten Überspannungsschutz an der Steckdose.

• Achten Sie vor dem Anschließen oder Abziehen des Kabels darauf, dass Ihre Hände vollständig trocken sind.

• Verschütten Sie keine Flüssigkeiten auf das Gerät und verwenden Sie es nicht in der Nähe von Wasser, beispielsweise in der Nähe einer Badewanne, Waschschüssel, einem Spülbecken, in einem feuchten Keller oder in der Nähe eines Schwimmbeckens.

• Treten Sie nicht auf das Kabel, ziehen und verbiegen Sie es nicht, da es dadurch zu einer Fehlfunktion des Geräts kommen kann.

• Schalten Sie das Gerät bei Gewitter aus und trennen Sie es von der Stromversorgung. Ziehen Sie das Netzkabel und das ADSL-Twisted-Pair-Kabel (Festnetzkabel) zurVermeidung eines Blitzschlags.

• Wenn das Gerät längere Zeit ungenutzt bleibt, trennen Sie es von der Stromversorgung und ziehen Sie den Netzstecker.

• Wenn Rauch oder ungewöhnliche Geräusche oder Gerüche aus dem Gerät austreten, trennen Sie das Gerät sofort von der Stromversorgung und ziehen Sie das Netzkabel. Wenden Sie sich an das angegebene Wartungscenter für eine Reparatur.

• Führen Sie keine Gegenstände in Einschübe oder Anschlussöffnungen des Geräts ein, die kein Bestandteil des Produktes oder ein Zubehörteil sind.

• Schließen Sie zuerst das Erdungskabel des Geräts an, bevor Sie ein Kabel anschließen.Trennen Sie das Erdungskabel nicht, bis nicht alle anderen Kabel entfernt wurden. Reinigungsvorschriften

• Bevor Sie das Gerät reinigen, schalten Sie es aus und trennen Sie es von der Stromversorgung.

• Verwenden Sie ein Stück trockenes, weiches und antistatisches Tuch zum Reinigen des Geräts.

• Halten Sie das Netzkabel sauber und trocken. Über einen schmutzigen oder nassen Netzstecker kann es zu einem elektrischen Schlag oder anderen Gefahren kommen. UMWELTFREUNDLICHE VERWERTUNG Entsorgen Sie das Gerät nicht mit dem Hausmüll. Erkundigen Sie sich bei Ihrer Stadtverwaltung, wie Sie das Gerät umweltfreundlich entsorgen können Pappkarton, Kunststoffverpackung und Bauteile des Gerätes können im Einklang mit den geltenden Vorschriften in Ihrem Land verwertet werden. Halten Sie stets die geltenden Vorschriften ein. Deren Nichtbeachtung kann eine Buße oder Verfolgung gemäß dem geltenden Recht nach sich ziehen Die durchgestrichene Mülltonne auf dem Gerät bedeutet, dass das Gerät am Ende seiner Nutzungsdauer zu einer speziellen Elektroschrottsammelstelle gebracht und vom Hausmüll gesondert verarbeitet werden muss. Fehlerbehebung Die Einheit kann das Yealink Gerät nicht mit Strom versorgen. Es gibt Probleme mit dem Steckeranschluss.

1. Reinigen Sie den Stecker mit einem trockenen Tuch.

2. Schließen Sie ihn an einer anderen Steckdose an.

Die Umgebungstemperatur liegt oberhalb des Betriebstemperaturbereichs.

1. Verwenden Sie die Einheit innerhalb des Betriebstemperaturbereichs.

Das Kabel zwischen der Einheit und dem Yealink Gerät ist nicht richtig angeschlossen.

1. Schließen Sie das Kabel richtig an.

Das Kabel lässt sich nicht richtig anschließen.

1. Sie haben möglicherweise ein falsches Yealink Gerät angeschlossen.

2. Verwenden Sie die richtige Stromversorgung.

Es bendet sich möglicherweise Staub etc. im Port.

1. Reinigen Sie den Port.

Setzen Sie sich bei weiteren Fragen mit Ihrem Händler oder Ihrer anerkannten Servicestelle in Verbindung. Kontaktdaten des Ansprechpartners YEALINK NETWORK TECHNOLOGY CO., LTD. 309, 3rd Floor, No. 16, Yun Ding North Road, Huli District, Xiamen City, Fujian, VR China YEALINK (EUROPE) NETWORK TECHNOLOGY B.V. Strawinskylaan 3127, Atrium Building, 8th oor, 1077ZX Amsterdam, Niederlande YEALINK (USA) NETWORK TECHNOLOGY CO., LTD. 999 Peachtree Street Suite 2300, Fulton, Atlanta, GA, 30309, USA Hergestellt in China
