Type de produit	Détecteur de mouvement
Marque	Powerfix
Modèle	Z31712A
Tension nominale	220-240 V, 50 Hz
Charge nominale (lampes incandescentes)	Max. 1200 W
Charge nominale (lampes économie d'énergie)	Max. 300 W
Durée de temporisation minimale	10 s ± 3 s
Durée de temporisation maximale	7 min ± 2 min
Plage de luminosité ambiante	3-2000 lux (réglable)
Portée	Max. 12 m
Angle de détection	Max. 160°
Température de fonctionnement	-20 à 40 °C
Humidité relative	< 93 % rF
Hauteur d'installation recommandée	1,8 à 2,5 m
Indice de protection	IP44
Contenu de la livraison	1 détecteur, 2 vis, 2 chevilles, 1 mode d'emploi
Garantie	3 ans
Entretien et nettoyage	Nettoyer avec un chiffon sec non pelucheux. Ne pas utiliser de détergents.
Sécurité	Déconnecter le courant avant installation. Ne pas laisser les enfants sans surveillance.
Réparabilité	Non réparable. Fusible interne non remplaçable.

FOIRE AUX QUESTIONS - Z31712A POWERFIX

Comment installer le détecteur de mouvement ?

Avant l'installation, coupez le courant au niveau du disjoncteur. Fixez le plateau de base à l'emplacement souhaité (hauteur recommandée 1,8-2,5 m). Raccordez les conducteurs au domino selon le schéma (phase, neutre, lampe). Vissez le détecteur sur le plateau. Consultez la notice pour les détails.

Quelle est la portée du détecteur ?

La portée maximale est de 12 m, mais elle peut varier en fonction de la température ambiante. Le capteur est plus sensible aux mouvements latéraux qu'aux mouvements frontaux.

Comment régler la sensibilité du capteur ?

Sur les modèles Z31712C/D, tournez la molette SENS dans le sens « + » pour augmenter la portée, et dans le sens « - » pour la diminuer. La zone de détection maximale est de 12 m.

Comment régler la durée d'éclairage ?

Tournez la molette TIME dans le sens « + » pour augmenter la durée (jusqu'à 7 min) et dans le sens « - » pour la réduire (minimum 10 s). La durée est calculée à partir du dernier mouvement détecté.

Comment régler la fonction jour/nuit ?

Tournez le bouton LUX sur le symbole nuit () pour un fonctionnement nocturne uniquement, ou sur le symbole jour (☀️) pour un fonctionnement jour et nuit. Les positions intermédiaires permettent de régler le seuil de luminosité.

Que faire si le détecteur ne fonctionne pas ?

Vérifiez que le courant est rétabli après installation. Assurez-vous que la lampe n'est pas défectueuse et que la charge ne dépasse pas les valeurs nominales. Contrôlez les réglages LUX et TIME. Si le problème persiste, contactez le service après-vente.

Puis-je utiliser ce détecteur en intérieur ?

Oui, le détecteur peut être utilisé en intérieur comme en extérieur grâce à son indice IP44. Il est conçu pour le contrôle automatique de sources lumineuses.

Quelle est la garantie du produit ?

Le détecteur bénéficie d'une garantie de 3 ans à compter de la date d'achat. Conservez le ticket de caisse comme preuve d'achat. La garantie couvre les vices matériels et de fabrication.

Comment nettoyer le détecteur de mouvement ?

Utilisez un chiffon sec et non pelucheux pour nettoyer le capteur. N'utilisez jamais de détergents ou de chiffons rugueux qui pourraient endommager l'appareil.

Le détecteur est-il compatible avec les lampes LED ?

La notice ne mentionne pas spécifiquement les LED. Cependant, la charge maximale pour les lampes à économie d'énergie est de 300 W. Pour les lampes LED, il est recommandé de vérifier la compatibilité ou de ne pas dépasser une charge équivalente.

MODE D'EMPLOI Z31712A POWERFIX

deteCteurdeMOuveMents

Instructions d'utilisation et consignes de sécurité

DE AT CH

BeWeGunGsMelder

FR / BE Instructions d'utilisation et consignes de sécurité Page 45

Utilisation conforme.. 46

Caracteristiques techniques.. 46

Contenu de la livraison. Page 47

Descriptif des pieces.. 47

Sécurité Page 48

Montage

Choisir un emplacement adapté à l'installation...... Page 50

Installation 50

Mise en service.. 51

Régler la sensibilité du capteur. 52

Régler la durée d'éclairage Page 52

Régler la fonction jour / nuit Page 53

Nettoyage et entretien Page 53

Mise au rebut. 53

Garantie. Page 54

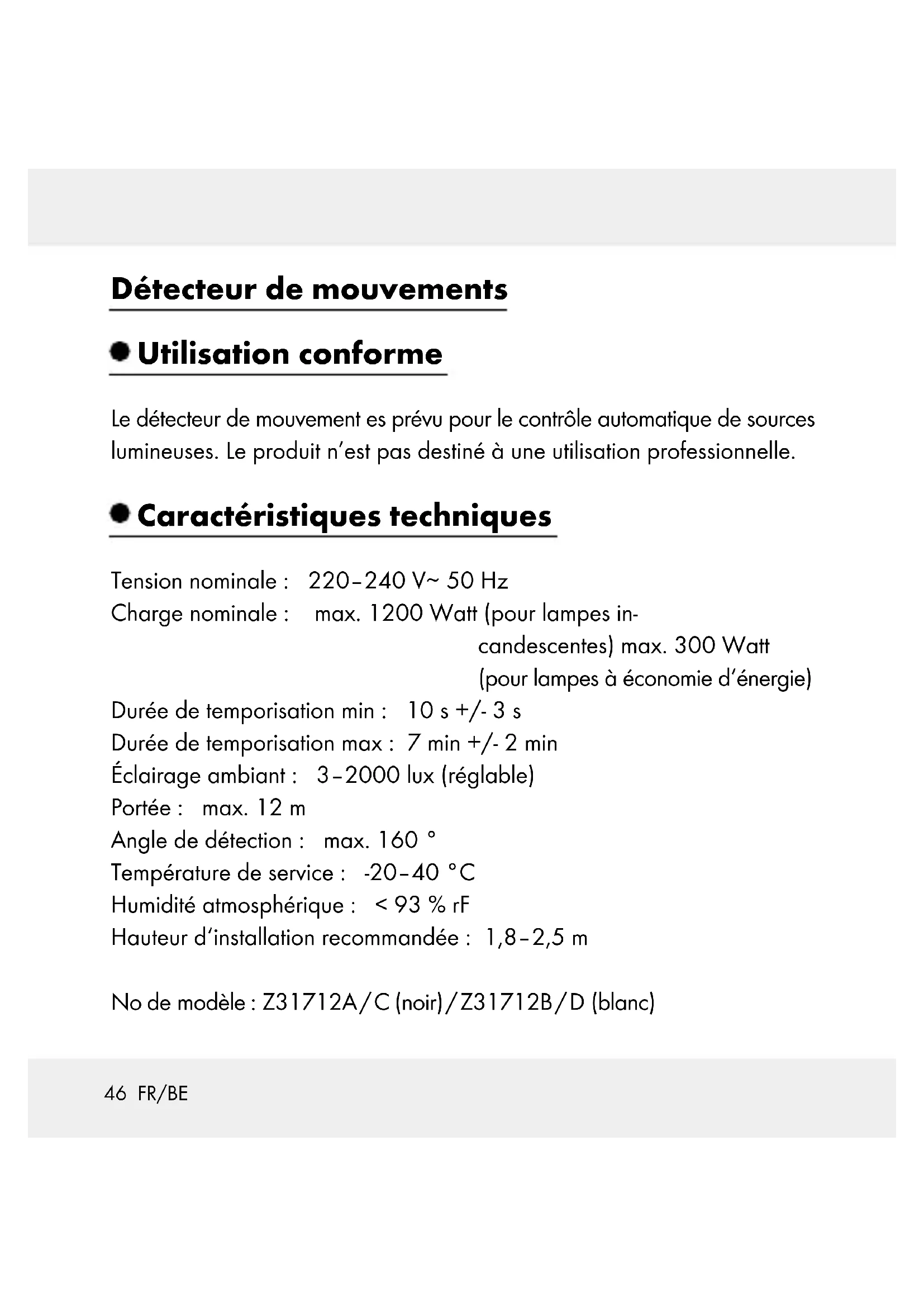

Décteur de mouvements

- Utilisation conforme

Le détector de mouvement es prévu pour le contrôle automatique de sources lumineuses. Le produit n'est pas destiné à une utilisation professionnelle.

- Caractéristiques techniques

Tension nominale: 220 - 240V 50Hz

Charge nominale: max. 1200 Watt (pour lampes in

candescentes) max. 300 Watt

(pour lampes à economie d'énergie)

Durée de temporisation min: 10s + / - 3s

Durée de temporisation max: 7 min +/- 2 min

Éclairage ambient: 3-2000 lux (réglable)

Portee: max. 12 m

Angle de détction: max. 160^

Température de service: -20-40 °C

Humidité atmosphérique: < 93 % rF

Hauteur d'installation recommandée : 1,8-2,5 m

No de modulo: Z31712A/C (noir)/Z31712B/D (blanc)

- Contenu de la livraison

1 détecteur de mouvements
2 vis
2 chevilles
1 mode d'emploi

- Descriptif des pieces

1 Capteur
2 Vis
3 Domino
4 Plateau de base
5 Cheville (env. 6 mm)
6 Molette de réglage TIME
7 Bouton régleur LUX
9 Câblage interieur (n'effectuer aucune modification)
10 Boitier de raccordement
11 Lampe (non fournie)

Uniquement Z31712C/D

8 Molette de réglage SENS

Sécurité

CONSERVEZ TOUTES LES CONSIGNES DE SECURITE ET INSTRUCTIONS POUR CONSULTATION ULTÉRIEURE!

Transmettez également tous les documents en cas de transmission du produit à une personne fierce!

Prévention de risques mortels par électrocution!

Vérifiez l'intégrité du détecteur de mouvement et des conducteurs avant l'installation. Un produit endommagé et un conducteur défectieux augmentent le risque d'électrocution.

A VERTISSEMENT! DANGER DE MORT PAR ÉLECTROCU

TION! Coupez le courant au niveau du disjoncteur du boîtier de fusibles ou retirez-en les fusibles avant de procéder à l'installation ou à tout travaux sur l'éclairage extérieur, pour les lampes halogènes / incandescentes / à economie d'énergie.

Prévenez blessures et endommagement du produit!

NGER DEMORMENT!

RISQUE DE BLESSURE POUR LES ENFANTS ET LES ENFANTS EN BAS ÂGE! Ne laissez jamais les enfants

manipuler sans surveillance le matériel d'emballage et le produit. Toutjours tener l'appareil à l'écart des enfants.

Cet apparéil peut être utilisé par des enfants de 8 ans et plus ainsi que par des personnes avec des capacities physiques, psychiques ou sensorielles limitées ou manquant d'expérience ou de connaissance s'ils sont surveillés ou s'ils ont été instruits de l'utilisation de l' apparéil de manière sure et complrennet les risques découulant de son utilisation. Les enfants ne doivent pas journer avec cet apparéil. Le nettoyage et la maintenance domestique de l' apparéil ne doit pas être effectuels par un enfant sans surveillance.
Assurez-vous avant l'utilisation que la tension de secteur à disposition correspond à la tension de service nécessaire pour l'appareil (220-240V~).
Évitez des fluctuations de température trop extrêmes. Installez l'appareil lorsqu'il est adapté à la température ambiente.
Ne confiez l'installation qu'a un spécialiste connaissant les consignes et les dangers associés.
Le fusible à l'intérieur du détecteur de mouvement n'est pas replacable.

Montage

- Choiser un emplacement adaptable à l'installation

Assurez-vous que,

• à l'emplacement besoin pour l'installation, le détecteur de mouvements ne soit pas géné dans son fonctionnement par un obstacle quelconque ou par des objets en constant mouvement.
• le détecteur de mouvement ne soit pas installé à un endroit soumis à de fortes fluctuations de températures, par exemple radiateurs ou air conditionné.

Installation

TION! Avant de proceder à l'installation ou à tous travaux sur l'appareil, coupez le courant au niveau du disjoncteur du boîtier de fusibles ou retirez-en les fusibles.

Remarque: La hauteur d'installation conseillée se situe entre 1,8 et 2,5 m.

Remarque: Avant l'installation, assurez-vous du sens de la marche optimal. Le détecteur de mouvements est plus sensible aux mouvements

létéraux que frontaux (cf. Fig. A). Aussi, nous vous recommendons de positionner létéralement le capteur [1] par rapport au sens de la marche.

Remarque: Vous doivent pouvoir fixer le plateau de base 4.

A VERTISSEMENT! Veillez à ne pas endommager de ligne électrique.

Desserrez les vis 2 sur la face avant du détecteur (cf. Fig. B).
Insérez le conducteur dans la loge correspondante du plateau de base 4.
Vissez le plateau de base 4 a l'emplacement souhaite.
Reliez le conducteur au domino du détecteur de présence comme illustré sur la figure C.
Fixez de nouveau le détecteur de présence sur le plateau de base en vissant les vis 2.

- Mise en service

Rallumez le courant. L'appareil est alors prét à l'emploi.

- Régler la sensibilité du capteur (Fig. D)

Uniquement Z31712C/D

Remarque: la zone de détction est de maximum 12 m (en fonction de la température ambiente).

Tournez le régleur SENS dans le sens « - » pour diminuer la zone de détention du capteur.
Tournez le régleur SENS dans le sens « + » pour augmenter la zone de détention du capteur 1.

Régler la durée d'éclairage (Fig. D)

Remarque: La durée d'éclairage peut varier entre 10 secondes min. et 7 minutes max.

Tournez le dispositif de réglage TIME dans le sens « - » pour réduire le temps d'éclairage du capteur.
Tournez le dispositif de réglage TIME dans le sens « + » pour augmenter le temps d'éclairage du capteur.

Remarque: La durée d'éclairage est toujours calculée à partir du dernier mouvement détecté par le capteur 1.

- Régler la fonction jour / nuit (Fig. D)

Tournez le bouton de réglage LUX7 sur „ Le capteur 1 est réglé sur service de nuit.
Tournez le bouton de réglage LUX7 sur, Le capteur 1 est réglé sur service nuit et jour.

Remarque: La zone intermédiaire sert pour les différentes valeurs de luminosité.

Nettoyage et entretien

Ne pas utiliser de détergents ni de chiffons rugieux. Cela peut endommager le capteur 1.
Nettoyez le produit à l'aide d'une serviette sèche non pelucheuse.

Mise au rebut

L'emballage se compose exclusivement de matières recyclables, qui peuvent etre mises au rebut dans les déchetteries locales.

Renseignez-vous auprès de votre mairie ou de l'administration municipale concernant les possibilités de mise au rebut des meubles usés.

Afin de contribuer à la protection de l'environnement, veuillez ne pas jeter le produit usageé dans les ordures menagères mais leMETRE au rebut de maniere conforme. Pour obtenir des renseignements et les horaires d'ouverture concernant les points de collecte, vous pouvez contacter votre municipalité.

Garantie

Indépendamment de la garantie commerciale souscrite, le vendeur restete nenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L211-4 et suivants du Code de la consommation et aux articles 1641 et suivants du Code Civil.

L'appareil a eté fabriqué selon des critères de qualité stricts et contrôle consciencieusement avant sa livraison. En cas de défaillance, vous étés en droit de returner ce produit au vendeur. La présente garantie ne constitue pas une restriction de vos droits légaux.

Cet apparéil bénéficia d'une garantie de 3 ans à compter de sa date d'achat. La durée de garantie débute à la date d'achat. Veuillez conservever le ticket de caisse original. Il fera office de préuve d'achat.

Si un problème matériel ou de fabrication avait survenir dans les trois ans suivant la date d'achat de ce produit, nous assurons à notre discréCTION la réparation ou le remplacement de l'appareil sans frais

supplémentaires. La garantie prend fin si le produit est endommagé suite à une utilisation inappropriée ou à un entretien défailleant.

La garantie couvre les vices matériels et de fabrication. Cette garantie ne s'étend pas aux pieces du produit soumises à une usure normale (p. ex. des batteries) et qui, par conséquent, peuvent être considérées comme des pieces d'usure, ni aux dommages sur des composants fragiles, comme des interrupteurs, des batteries et des éléments fabriqués en verre.

C∈IP44
