Produkttype	Bevægelsesdetektor
Mærke	Powerfix
Model	Z31712A
Nominel spænding	220-240 V, 50 Hz
Nominel belastning (glødelamper)	Maks. 1200 W
Nominel belastning (energisparepærer)	Maks. 300 W
Minimal tidsindstilling	10 s ± 3 s
Maksimal tidsindstilling	7 min ± 2 min
Omgivende lysstyrkeområde	3-2000 lux (justerbar)
Rækkevidde	Maks. 12 m
Detektionsvinkel	Maks. 160°
Driftstemperatur	-20 til 40 °C
Relativ luftfugtighed	< 93 % RF
Anbefalet installationshøjde	1,8 til 2,5 m
Beskyttelsesklasse	IP44
Leveringsindhold	1 detektor, 2 skruer, 2 rawlplugs, 1 brugsanvisning
Garanti	3 år
Vedligeholdelse og rengøring	Rengør med en tør, fnugfri klud. Brug ikke rengøringsmidler.
Sikkerhed	Afbryd strømmen før installation. Lad ikke børn være uden opsyn.
Reparerbarhed	Kan ikke repareres. Intern sikring kan ikke udskiftes.

Ofte stillede spørgsmål - Z31712A POWERFIX

Hvordan installerer jeg bevægelsesdetektoren?

Før installationen skal du slukke for strømmen ved afbryderen. Fastgør bundpladen på det ønskede sted (anbefalet højde 1,8-2,5 m). Slut ledningerne til klemmen i henhold til diagrammet (fase, neutral, lampe). Skru detektoren fast på pladen. Se brugsanvisningen for detaljer.

Hvad er detektorens rækkevidde?

Den maksimale rækkevidde er 12 m, men den kan variere afhængigt af omgivelsestemperaturen. Sensoren er mere følsom over for sidebevægelser end frontale bevægelser.

Hvordan justerer jeg sensorens følsomhed?

På modellerne Z31712C/D drejer du knappen SENS mod '+' for at øge rækkevidden og mod '-' for at mindske den. Det maksimale detektionsområde er 12 m.

Hvordan justerer jeg belysningens varighed?

Drej knappen TIME mod '+' for at øge varigheden (op til 7 min) og mod '-' for at reducere den (minimum 10 s). Varigheden beregnes fra det sidst registrerede bevægelse.

Hvordan justerer jeg dag/nat-funktionen?

Drej knappen LUX til natsymbolet () for kun nattedrift, eller til dagsymbolet (☀️) for dag- og natdrift. Mellempositionerne giver dig mulighed for at justere lysstyrketærsklen.

Hvad gør jeg, hvis detektoren ikke virker?

Kontrollér, at strømmen er tilsluttet efter installation. Sørg for, at pæren ikke er defekt, og at belastningen ikke overstiger de nominelle værdier. Kontrollér LUX- og TIME-indstillingerne. Hvis problemet fortsætter, kontakt kundeservice.

Kan jeg bruge denne detektor indendørs?

Ja, detektoren kan bruges både indendørs og udendørs takket være dens IP44-klassificering. Den er designet til automatisk styring af lyskilder.

Hvad er produktets garanti?

Detektoren har 3 års garanti fra købsdatoen. Gem kvitteringen som købsbevis. Garantien dækker materiale- og produktionsfejl.

Hvordan rengør jeg bevægelsesdetektoren?

Brug en tør, fnugfri klud til at rengøre sensoren. Brug aldrig rengøringsmidler eller ru klude, der kan beskadige enheden.

Er detektoren kompatibel med LED-pærer?

Brugsanvisningen nævner ikke specifikt LED. Dog er den maksimale belastning for energisparepærer 300 W. For LED-pærer anbefales det at kontrollere kompatibiliteten eller ikke overstige en tilsvarende belastning.

BRUGSANVISNING Z31712A POWERFIX

Brugs- og sikkerhedsanvisninger

NL BE

BeWeGlnGsMelder

DK Brugs- og sikkerhedsanvisninger Side 35

Vaelg egnet plads til installeringen.. Side 40

Installation 40

Ibrugtagning

Indstilling af sensorens folsomhed Side 41

Indstilling af forbrugerens lysvarighed Side 42

Indstilling af nat-/dagsdrift. 42

Rengoring og pleje Side 43

Bortskaffelse Side 43

Garanti 44

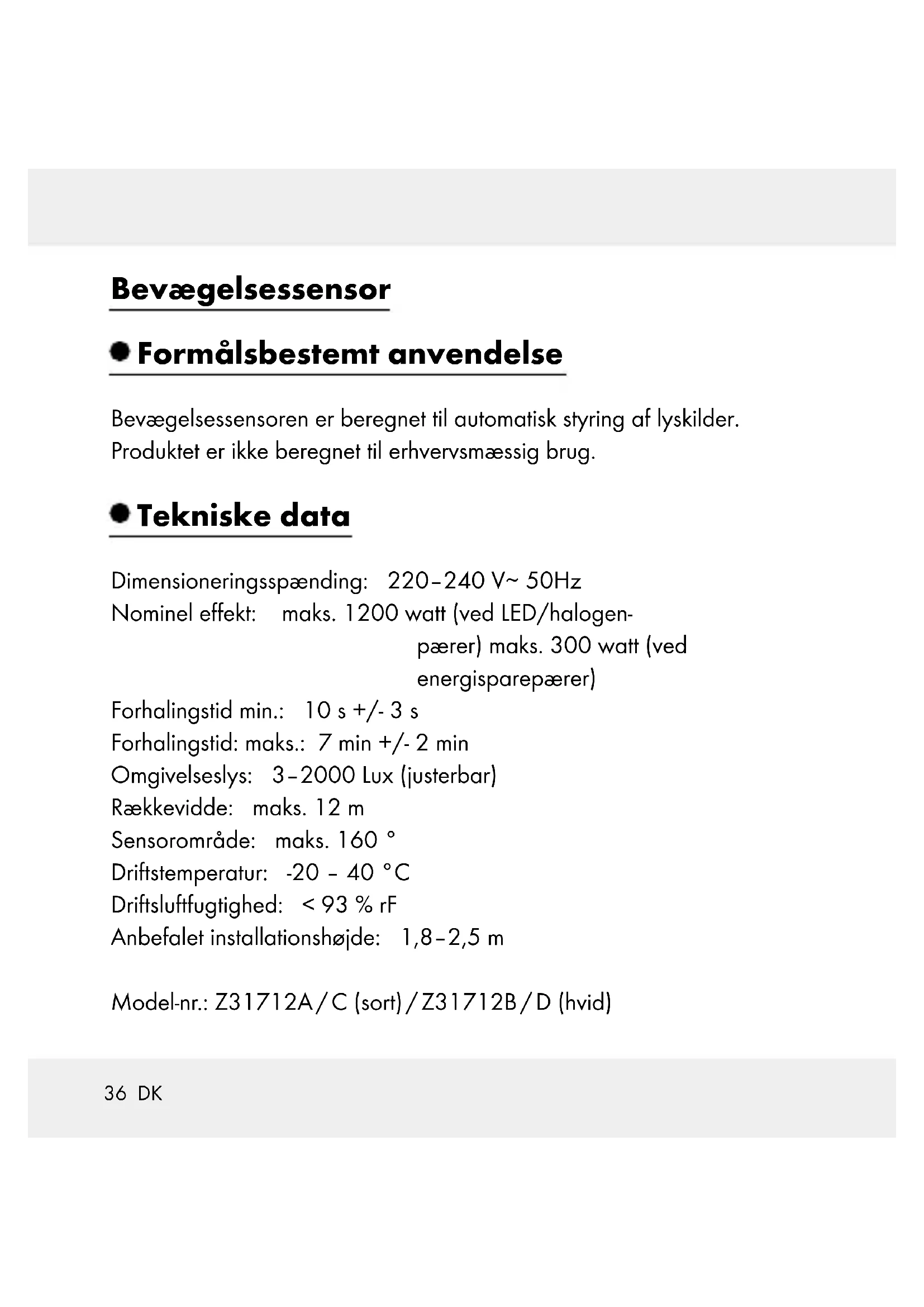

Bevægelsessensor

- Formälsbestemt anvendelse

Bevægelsessensoren er beregnet til automatisk styring af lyskilder. Produktet er ikke beregnet til erhvervsmaessig brug.

Tekniske data

Dimensionierungsspænding: 220-240 V~ 50Hz
Nominal effekt: maks. 1200 watt (ved LED/halogen-paerer) maks. 300 watt (ved energisparepaerer)

Forhalingstid min.: 10 s +/- 3 s
Forhalingstid: maks.: 7 min +/- 2 min
Omgivelseslys: 3-2000 Lux (justerbar)
Rækkevidde: maks. 12 m
Sensorområde: maks. 160°
Driftstemperatur: -20 - 40 °C
Driftsluftfugtighed: <93% rF
Anbefalet installationshøjde: 1,8-2,5 m

Model-nr.: Z31712A/C (sort)/Z31712B/D (hvid)

- Leverede delie

1 bevægelsessensor
2 skruer
2 rawplugs
1 betjeningsvejledning

- Beskrivelse af dele

1 sensor
2 skrue
3 kronemuffe
4 arbeidsplade
5 rawplugs (ca. 6 mm)
6 drejeregulator TIME
7 drejeregulator LUX
9 indvendig tradforing (foretag/DDnagen aendringer)
10 klemmerum
lampe (ikke indeholdt i leveringen)

kun Z31712C/D

8 drejeregulator SENS

Sikkerhed

ALLE SIKKERHEDSANVISNINGER OG ANDRE DOKUMENTER BØR OPBEVARES TIL FREMTIDIG BRUG!

Hvis du giver produktet videre til tredjemand, sä skal alt materiale ogsa følge med!

Undgå livsfare på grund af elektrisk stød!

Kontroller bevægelsessensoren, som de ledere som skal tilsluttes, for skader inden installationen. Et beskadiget produkt og defekte ledere forhøjer risikoen for et elektrisk stød.

ADVARSEL! LIVSFARE PÅ GRUND AF ELEKTRISK STØD!

Sluk for strømmen ved sikringskassen inden installationen aller før arbejder ved udendørslampen med halogen-/LED/energisparepærer eller fjern skruesikringerne i sikringskassen.

Undgå skader eller beskadigelser ved Produktet!

RISIKOFBRONS.LIVOG

HELBRED! Børn på aldrig��e alene med emballagematerialet,uden at vare under opsyn.Hold altid børn på afstand afprodukter.

Dette apparat kan benyttes af børn fra 8 árs alderen og opad, somt af personer med forringede fysiske, følelsesmæssige aller mentale evner ell er med mangel på erfaring og viden, nr de er under opsyn ell er med hensyn til sikker brug af apparatet er blevet vejledt og har forstæt de derudaf resulterende farer. Børn ma ikke lege med apparatet. Renggaring og brugervedligeholdelse ma ikke udføres af børn øden opsyn.
Før montagen skal man sikre sig, at spændingen i lysnettet passer sammen med den ndvendige spænding til udstyret (220-240 V~).
Undgå eksterne temperaturudsving. Installererprodukter først, nar det der tilpasset omgivelsestemperaturen.
Lad kun monteringen udfore af en faguddannet person, som kender forskritterne og farerne.
Sikringen i Produktet kan/DD

Montage

Vaelg egnet plads til installeringen

Vaeopmaerksompa

• at bevægelsessensoren ikke bliver forstyrret af forbinderer eller konstant bevægende genstande på den ønskede installationsplads.
• at du ikke installerer bevægelsessensoren på et sted, som er underlagt kraftige temperaturudsving; eksempelvis gennem varmeapparater eller klimaanlæg.

Installation

ADVARSEL! LIVSFARE PÅ GRUND AF ELEKTRISK STØD!

Sluk inden installationen for strømmen ved sikringskassen aller fjern skruesikringerne i sikringskassen.

Henvisning: Den anbefalede installationshoge ligger mellem 1,8 und 2,5 m.

Henvisning: Vær opmærksom på en optimal loberetning inden installationen. Ved sidebevægelser reagerer bevægelssensoren sig mere sensibelt end ved frontale bevægelser (se afbildning A). Derfor anbefaler vi at installere sensoren 1 sidevært's til loberetningen.

Henvisning: For at fastgore grundpladen 4 kal der bores to huller.

Lønskrueerne 2 pa forsiden af bevægelsessensoren (s. illustr. B).
Stik lederen igennem den tilsvarende fordybning i grundpladen 4.
Skrugrundpladen 4 fast pa den onskede position.
Forbind lederen med kronemuffen 3 pa bevægelsessensoren som vist i illustration C.
Fikser igen bevægelsessensoren på grundpladen 4, idet du drejer skruerne 2 fast.

Ibrugtagning

Tænd for strømmen igen. Nu erprodukteklar til brug.
- Indstilling af sensorens følsomhed (illustr. D)

Kun modeller Z31712C/D

Bemerk: Sensorområdet ligger ved maksimalt 12 m (afhængig af omgivelsestemperaturen).

Drej drejeregulatoren SENS 8 i retning ^ , for at forringe sensorens 1 sensoromrade.
Drej drejeregulatoren SENS 8 i retning ^ + ^ , for at forstørre sensorens 1 sensoromrade.

- Indstilling af forbrugerens lysvarighed (illustr. D)

Bemærk: Forbrugerens lysvarighed kan indstilles mellem minimalt 10 sekunder og maksimalt 7 minutter.

Drei drejeregulatoren TIME 6 i retning ^ , for at forringe forbruge-rens lysvarighed.
Drej drejeregulatoren TIME 6 i retning ^ + ^ , for at forhje forbruge- rens lysvarighed.

Bemærk: Lysvarigheden bliver altid beregnet fra den sidste bevæ-gelse, som sensoren [1] registrarer.

- Indstilling af nat-/ dagsdrift (illustr. D)

Drej drejeregulatoren LUX 7 i retning, Sensoren 1 befinder sig i natdrift.
Drej drejeregulatoren LUX 7 i retning „ Sensoren 1befinder sig i nat- og dagsdrift.

Bemerk: Mellelomrrodet tjener til forskeilige lysværdier.

Rengøring og pleje

Anvend under ingen omstændigheder rensemidler aller en ru klud.

Sensoren kan blive beskadiget.
Rens Produktet med en tør, fnugfri klud.

Bortskaffelse

Indpakningen bestär af miljøvenlige materialer, der kan bortskaffes på de lokale genbrugssteder.

De kan få oplysning om bortskaffelse af det udtjente produkt hos de lokale myndigheder.

Af hensyn til miljøet ma det udjtjente produkt ikke bortskaffes via det normale husholdningsaffald, men skal afleveres på denærmeste genbrugsstation. Du kan informere dig om indsamlingssteder og deres abningstider hos de lokale myndigheder.

Garanti

Apparatet er produceret omhyggeligt after strenge kvalitetskrav og inden levering afprøvet samvittighedsfuldt. Hvis der forekomm er mangler ved dette produit, har du juridiske rettigheder over for sælgeren af dette produit. Disse juridiske rettigheder indskrænkes ikke af vores garanti, der beskrives i det følgende.

Du fär 3 árs garanti fra købsdatoen på dette apparat. Garantifristen begynder med købsdatoen. Opbevar den originale kassebon på et sikkert sted. Denne kassebon behoves som dokumentation for købet.

Hvis der inden for tre År fra købsdatoen for dette produit opstår en materiale- eller fabrikationsfejl, bliver produkt repareret aller erstattet - after vores valg - af os,uden omkostninger for dig. Garantien bortfalder, hvis apparatet bliver beskadiget uller ikke anvendes uller vedligeholds korrekt. Garantien gælder for materiale-ller fabrikationsfejl. Denne garanti dækker ikkeproduktdele, som er udsat for normalt slid og derfor kan betragtes som normale sliddele (f.eks. batterier) uller ved skader på skrobelige dele; f.eks. kontakter, alkumulatorer som er fremstillet i glas.

C∈IP44
