Z31712A - Rörelsedetektor POWERFIX - Gratis bruksanvisning och manual

Produkttyp	Rörelsedetektor
Märke	Powerfix
Modell	Z31712A
Märkspänning	220-240 V, 50 Hz
Märklast (glödlampor)	Max. 1200 W
Märklast (energisparlampor)	Max. 300 W
Minsta fördröjningstid	10 s ± 3 s
Maximal fördröjningstid	7 min ± 2 min
Omgivande ljusstyrkeområde	3-2000 lux (justerbar)
Räckvidd	Max. 12 m
Detektionsvinkel	Max. 160°
Driftstemperatur	-20 till 40 °C
Relativ fuktighet	< 93 % rF
Rekommenderad installationshöjd	1,8 till 2,5 m
Skyddsklass	IP44
Leveransinnehåll	1 detektor, 2 skruvar, 2 pluggar, 1 bruksanvisning
Garanti	3 år
Underhåll och rengöring	Rengör med en torr luddfri trasa. Använd inte rengöringsmedel.
Säkerhet	Koppla bort strömmen före installation. Lämna inte barn utan uppsikt.
Reparerbarhet	Ej reparerbar. Invändig säkring kan inte bytas.

Vanliga frågor - Z31712A POWERFIX

Hur installerar jag rörelsedetektorn?

Före installation, slå av strömmen på brytaren. Montera basplattan på önskad plats (rekommenderad höjd 1,8-2,5 m). Anslut ledarna till kopplingsplinten enligt schemat (fas, nolla, lampa). Skruva fast detektorn på plattan. Se instruktionsboken för detaljer.

Vad är detektorns räckvidd?

Maximal räckvidd är 12 m, men den kan variera beroende på omgivningstemperatur. Sensorn är känsligare för sidorörelser än för rörelser rakt fram.

Hur justerar jag sensorns känslighet?

På modellerna Z31712C/D, vrid reglaget SENS i « + » riktning för att öka räckvidden och i « - » riktning för att minska den. Maximal detektionszon är 12 m.

Hur justerar jag belysningstiden?

Vrid reglaget TIME i « + » riktning för att öka tiden (upp till 7 min) och i « - » riktning för att minska den (minst 10 s). Tiden räknas från den senast detekterade rörelsen.

Hur justerar jag dag/natt funktionen?

Vrid reglaget LUX till nattsymbolen () för endast nattdrift, eller till dagsymbolen (☀️) för drift dag och natt. Mellanlägen justerar ljusstyrketröskeln.

Vad gör jag om detektorn inte fungerar?

Kontrollera att strömmen är på efter installation. Se till att lampan inte är trasig och att belastningen inte överstiger märkvärdena. Kontrollera LUX- och TIME-inställningarna. Kontakta kundtjänst om problemet kvarstår.

Kan jag använda denna detektor inomhus?

Ja, detektorn kan användas både inomhus och utomhus tack vare sin IP44-klassning. Den är designad för automatisk styrning av ljuskällor.

Vad är produktens garanti?

Detektorn har 3 års garanti från inköpsdatum. Spara kvittot som köpbevis. Garantin täcker material- och tillverkningsfel.

Hur rengör jag rörelsedetektorn?

Använd en torr och luddfri trasa för att rengöra sensorn. Använd aldrig rengöringsmedel eller grova trasor som kan skada enheten.

Är detektorn kompatibel med LED-lampor?

Instruktionsboken nämner inte specifikt LED. Dock är maximal belastning för energisparlampor 300 W. För LED-lampor rekommenderas att kontrollera kompatibilitet eller att inte överskrida en motsvarande belastning.

BRUKSANVISNING Z31712A POWERFIX

Bruksanvisning och sakerhetsanvisiningar

FR BE

SE Bruksanvisning och sakerhetsanvisningar Sidan 25

Ändamälsenlig användning Siden 26

Tekniska data Sidan 26

Leveransomfattning Sidan 27

Beskrivning av delarna Sidan 27

Sakerhet Sidan 28

Montering

Valj en lamplig plats for installationen 30

Installation 30

Idrifttagning

Rengoring och skötsel. 32

Avfallshantering Sidan 33

Garanti Sidan 33

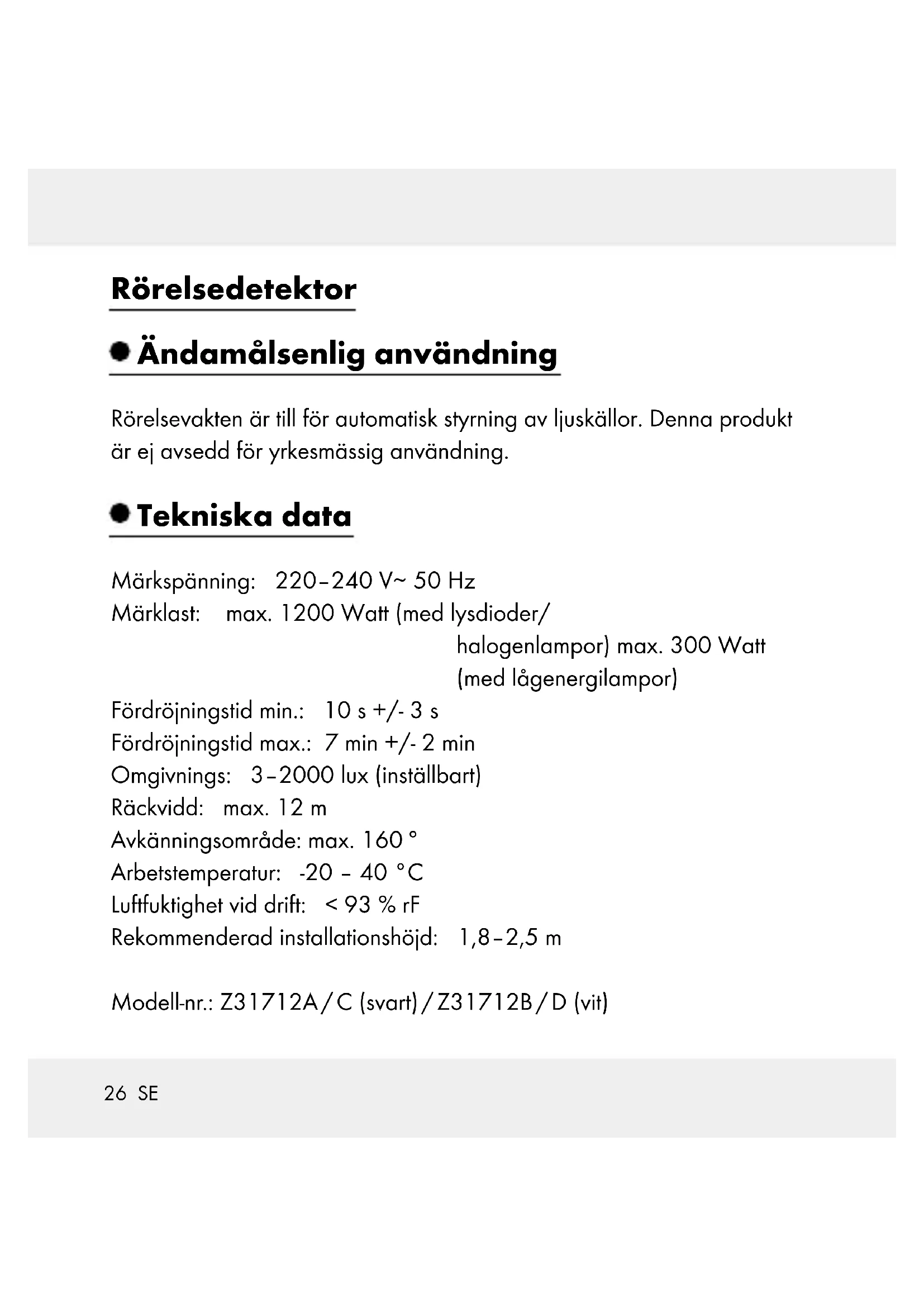

Rörelsedetektor

- Ändamälsenlig användning

Rörelsevakten ar till for automatisk styrning av ljuskällor. Denna produkt ar ej avsedd for yrkesmässig användning.

Tekniska data

Märkspänning: 220-240 V~ 50 Hz

Märklast: max. 1200 Watt (med lysdioder/

halogenlampor) max. 300 Watt

(medlagenergilampor)

Fördröjningstid min.: 10~s + / - 3~s

Fördröjningstid max.: 7 min +/- 2 min

Omgivnings: 3-2000 lux (installbart)

Rackvidd: max. 12 m

Avkänningsområde: max. 160°

Arbetstemperatur: -20 - 40 °C

Luftfuktigkeit vid drift: < 93% rF

Rekommenderad installationshöjd: 1,8-2,5 m

Modell-nr.: Z31712A/C (svart)/Z31712B/D (vit)

- Leveransomfattning

1 rörelsevakt
2 skruvar
2 pluggar
1 bruksanvisning

- Beskrivning av delarna

Sensor
2 Skruv
3 Klamma (socketbit)
4 Stativplatta
5 Plugg (ca 6 mm)
6 Vridbrytare TIME
Vridbrytare LUX
9 Invändiga ledninger (ändringar År ej tillåtna)
10 Kopplingsutrhythmme
11 Lampa (ingar inte i leveransen)

endast Z31712C/D

8 Vridbrytare SENS

Sakerhet

SPARA ALLA SÄKERHETSANVISNINGAR OCH INSTRUKTIONER FÖR FRAMTIDA BRUK!

Lämna även over alla handlingar om du überlåterprodukten till en tredje person!

Undvik livsfara på grund av elektriska stötar!

Kontrollera rörelsevakten samt de ledare som ska anslutas med avseende på skador innan installationen pâbörjas. En skadad produkt och defekta ledare innebär en ökad risk För elektriska stötar.

VARNING! LIVSFARA PÅ GRUND AV ELEKTRISKA

STÖTAR! Koppla bort strömkretsen i sökringsskåpet aller skruva ur sökringarna i sökringsskåpet innan installation aller nàgon form av arbete på lampan med halogen-/LED-/lågenergi-lampor pâbörjas.

Undvik personskador och skador på Produkten!

RISK FOR VIVSHOTANDE SKADOR

OCH OLYCKOR FÖR SMÄBARN OCH BARN! Låt

inte barn leka med forpackningsmaterial och produit. Håll alltid barn borta ∀nprodukten.

Denna apparat kan anvandas av barn fran och med 8 ar somt av personer med nedsatt fysisk, motorisk aller mental formaga aller med bristande erfarenhet och kunskap, om de halls under uppsikt aller instruerats om en saker anvandning av apparaten och om de forstatt de risker som anvandningen kan medfora. Barn fär inte leka med apparaten. Rengoring och underhäll fär inte utforas av barn utan uppsikt av vuxen person.
Kontrollera att befindig nat spanning overenstämmer med Produkten driftsspanning (220-240 V~) innanprodukten monteras och används.
- Undvik extrema temperatursvängningar. Installera ejprodukten forränden anpassats till omgivnings temperatur.
Lät en elektriker som känner till foreskriffterna och riskerna ta hand om monteringen.
Sakringen i Produkten kan inte bytas ut.

- Montering

Välj en lámplig plats För installationen

Setill,

• att rörelsevaktens Funktioner inte störsvhinder aller objekt, som ständigtärirörelse,pädenplatsdu vill installera.
• att inte installerera rörelsensorn på en plats, davon det råder starka temperatursvängninger, t.ex. genom värme-ller luftkonditioneringsapparater.

Installation

VARNING! LIVSFARA PÅ GRUND AV ELEKTRISKA

STÖTÁR! Koppla bort strömkretsen i sökringsskåpet aller skruva ur sökringarna i sökringsskåpet innan installationen pâbörjas.

Hänvisning: Den rekommenderade installationshöjden ligger mellan 1,8 och 2,5 m.

Hänvisning:Sakerställ en optimal gängriktning innan du pabörjar installationen. Rörelsevakten reagerar känsligare på rörelser i sidled aan på rörelser framifran (se bild A). Därfor reckmenderar vi en montering av sensorn [1] parallelt till gängriktningen.

Hänvisning: Man måste borra två hål for att stativplattan 4 skakunna monteras.

VARNING! Se till att inga ledninger skadas.

Lossaskruvarna 2pà rörelsevaktens framsida (se bild B).

Dra ledarna genom stativplattans 4 motsvarande sanka.
Skruva fast stativplattan 4 pa onskad position.
Anslut ledaren till rörelsevaktens sockerbit 3 enlicht beskrivningen på bild C.
Fixera Åter rörelsevakten på stativplattan 4, genom att dra at skruvarna 2.

Idrifttagning

Slå Åter på strömkretsen. Apparaten kan nu användas.
- Inställning av sensorns känslighat (bild D)

Endast modeller Z31712C/D

Hänvisning: Avkänningsområdet ar maximalt 12 m (beroende på omgivningstemperaturen).

Vrid vridbrytaren SENS 8 i riktning ^ , for att reducera sensors avkanningsomrade.
Vrid vridbrytaren SENS 8 i riktning ^ + ^ , for att Förstora sensors 1 avkänningsområde.

- Inställning av förbrukarens lystid (bild D)

Hänvisning: Förbrukarens lystid kan ställas in på minst 10 sekunder och höGST minutes.

Vrid vridbrytaren TIME 6 i riktning ^ , for att reducera forbrukarens lystid.
Vrid vridbrytaren TIME 6 i riktning ^ + ^ , for att oka forbrukarens lystid. Hanvisning: Lystiden raknas alltid fran och med den sista rorelsen, som sensorn 1 registrarar.

- Inställning av dag-/nattdrift (bild D)

Vrid vridbrytaren LUX 7 i riktning „ Sensorn 1 ar installd pa nattdrift.
Vrid vridbrytaren LUX 7 i riktning „ Sensorn 1 ar inställd på natt- och dagdrift.

Hänvisning: Området daremellan används För olika ljusvärden.

Rengöring och skötsel

■ Använd under inga omständigheter frätande rengöringsmedel aller engrov duk. I annat fall kan sensorn skadas.
Rengör Produkten med en torr, luddfri duk.

Avfallshantering

Förpackningen bestär av miljövänliga material, som kan lamnas på lokala atervinningsstationer.

KontaktaCOMMUNENFORVIDAREINFORMATIONomavfallshanteringavdenforbrukadeprodukten.

Kasta av miljöskäl inte Produkten tillsammans med hushållsavfallet nar den kasserats, utan se till att avfallschanteringen utförs på ett fackmässigt satt. Information om Återvinningsstationer och deras öppettider erhäller du hos de lokala myndigheterna.

Garanti

Denna apparat har tillverkats med omsorg enligt stränga kvalitetskrav och kontROLLERats noggrant före leverans. Om fel uppstår påprodukten gäller dina lagstadgade rättigheter gentemot säljaren. Dessa lagstadgade rättigheter begränsas inte av vår garantī, som redovisas nedan.

Du erhäller 3 Års garanti på denna apparat från och med köpdatum. Garantitiden börjar på inköpsdagen. Spara originalkvittot. Denna handling behövs som bevis För köpet.

Om att material-ller tillverkningsfel uppstar paprodukten inom tre ar fran kopdatum, reparerar aller ersatter vi after eget gottfinnande produkten utan extra kostnad. Denna garanti forfaller om Produkten skadas, anvands pa fel satt aller inte underhalls.

Garantin gäller für material-ller tillverkningsfel. Denna garanti omfattar inteproduktkomponenter som utsätt's for normal slitage och därfor betraktas som slitdelar (t.ex. batterier). Uteslutna ar även skador på ömtåliga delar, som t.ex. brytare, batteripack eller delar tillverkade av glas.
