Z31712A - Bewegingsdetector POWERFIX - Gratis gebruiksaanwijzing en handleiding

Producttype	Bewegingsmelder
Merk	Powerfix
Model	Z31712A
Nominale spanning	220-240 V, 50 Hz
Nominale belasting (gloeilampen)	Max. 1200 W
Nominale belasting (energiezuinige lampen)	Max. 300 W
Minimale uitschakelvertraging	10 s ± 3 s
Maximale uitschakelvertraging	7 min ± 2 min
Omgevingshelderheidsbereik	3-2000 lux (instelbaar)
Bereik	Max. 12 m
Detectiehoek	Max. 160°
Bedrijfstemperatuur	-20 tot 40 °C
Relatieve luchtvochtigheid	< 93 % rF
Aanbevolen montagehoogte	1,8 tot 2,5 m
Beschermingsgraad	IP44
Inhoud van de verpakking	1 melder, 2 schroeven, 2 pluggen, 1 handleiding
Garantie	3 jaar
Onderhoud en reiniging	Reinigen met een droge, niet-pluizende doek. Geen reinigingsmiddelen gebruiken.
Veiligheid	Stroom uitschakelen voor installatie. Laat kinderen niet zonder toezicht.
Herstelbaarheid	Niet repareerbaar. Interne zekering niet vervangbaar.

Veelgestelde vragen - Z31712A POWERFIX

Hoe installeer ik de bewegingsmelder?

Schakel voor installatie de stroom uit bij de stroomonderbreker. Bevestig de basisplaat op de gewenste locatie (aanbevolen hoogte 1,8-2,5 m). Sluit de draden aan op de lasklem volgens het schema (fase, nul, lamp). Schroef de melder op de plaat. Raadpleeg de handleiding voor details.

Wat is het bereik van de melder?

Het maximale bereik is 12 m, maar dit kan variëren afhankelijk van de omgevingstemperatuur. De sensor is gevoeliger voor zijwaartse bewegingen dan voor frontale bewegingen.

Hoe stel ik de gevoeligheid van de sensor in?

Bij de modellen Z31712C/D draait u de knop SENS in de richting « + » om het bereik te vergroten, en in de richting « - » om het te verkleinen. Het maximale detectiegebied is 12 m.

Hoe stel ik de verlichtingsduur in?

Draai de knop TIME in de richting « + » om de duur te verlengen (tot 7 min) en in de richting « - » om deze te verkorten (minimaal 10 s). De duur wordt berekend vanaf de laatste gedetecteerde beweging.

Hoe stel ik de dag-/nachtfunctie in?

Draai de knop LUX naar het nachtsymbool () voor alleen nachtwerking, of naar het dagsymbool (☀️) voor dag- en nachtwerking. De tussenstanden maken het mogelijk om de helderheidsdrempel in te stellen.

Wat te doen als de melder niet werkt?

Controleer of de stroom na installatie weer is ingeschakeld. Zorg ervoor dat de lamp niet defect is en dat de belasting de nominale waarden niet overschrijdt. Controleer de LUX- en TIME-instellingen. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Kan ik deze melder binnenshuis gebruiken?

Ja, de melder kan zowel binnen als buiten worden gebruikt dankzij de IP44-beschermingsgraad. Het is ontworpen voor automatische besturing van lichtbronnen.

Wat is de garantie op het product?

De melder heeft 3 jaar garantie vanaf de aankoopdatum. Bewaar de kassabon als aankoopbewijs. De garantie dekt materiaal- en fabricagefouten.

Hoe reinig ik de bewegingsmelder?

Gebruik een droge, niet-pluizende doek om de sensor te reinigen. Gebruik nooit reinigingsmiddelen of ruwe doeken die het apparaat kunnen beschadigen.

Is de melder compatibel met LED-lampen?

De handleiding vermeldt niet specifiek LED's. De maximale belasting voor energiezuinige lampen is echter 300 W. Voor LED-lampen wordt aanbevolen de compatibiliteit te controleren of een gelijkwaardige belasting niet te overschrijden.

GEBRUIKSAANWIJZING Z31712A POWERFIX

Bedienings- en veiligheidsinstructies

IAN 270249

NL/BE Bedienings- en veiligheidsinstructies

Omvang van de levering . 58

Beschrijving van de onderdelen... 58

Veiligheid.. 59

Montage

Kies een geschikte plek voor de installmentie......Pagina 61

Installatie . 61

Ingebruikname

Gevoeligheid van de sensor instellen.. 62

Verlichtingsduur van de verbruiker instellen... 63

Dag-/nachtmodus instellen .63

Reiniging en onderhoud.. 64

Verwijdering .64

Garantie.. 65

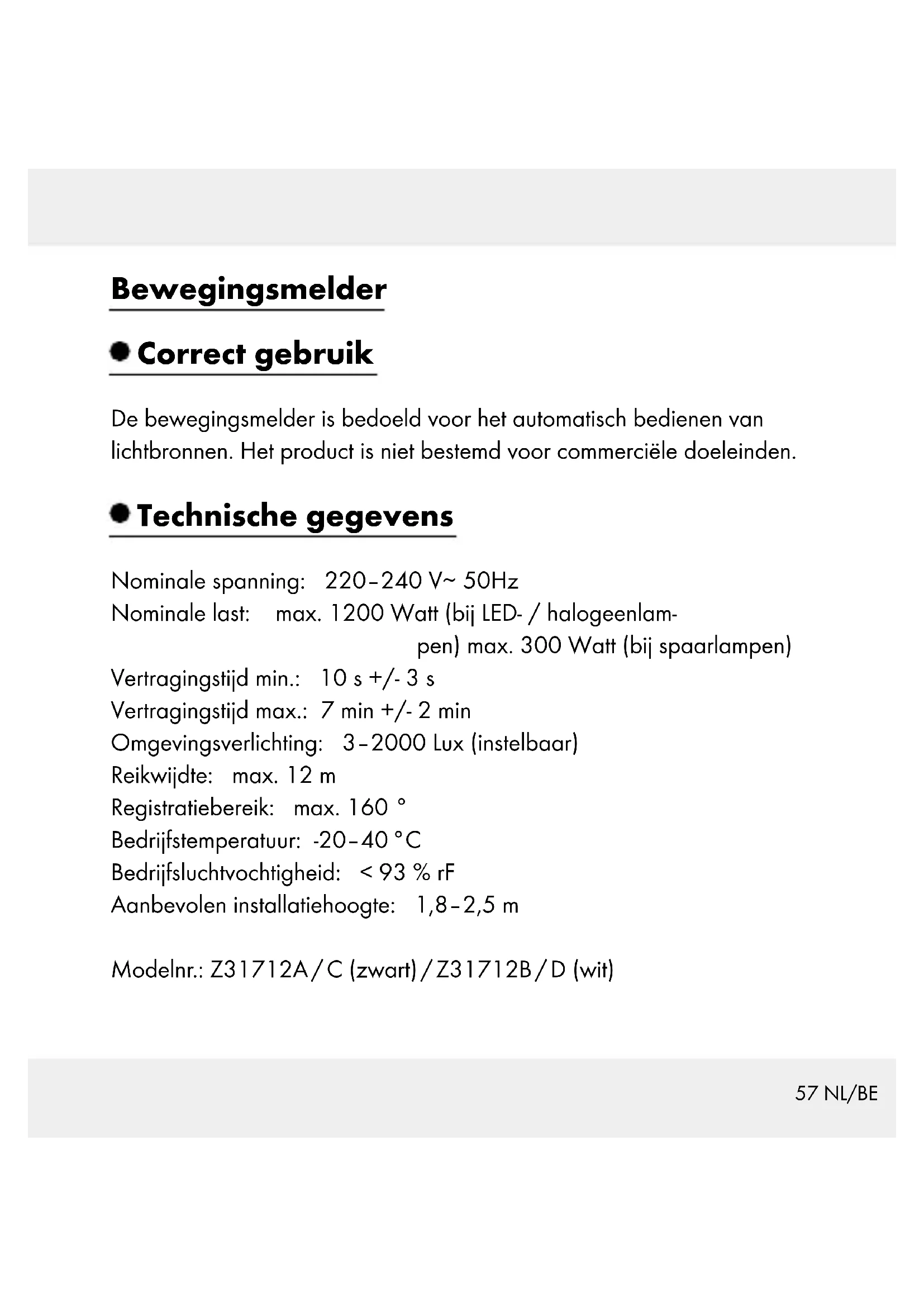

Bewegingsmelder

- Correct gebruik

De bewegingsmelder is bedoeld voor het automatisch bedieren vanlichtbronnen. Het product is Niet bestemd voor commerciele doeleinden.

Nominale last: max. 1200 Watt (bij LED-/ halogene lampen) max. 300 Watt (bij spaarlampen)

Vertragingstijd min.: 10s + / - 3s

Vertragingstijd max.: 7min + / - 2min

Omgevingsverlichting: 3-2000 Lux (instelbaar)

Reikwijdte: max. 12 m

Bedriifstemperatuur: -20-40°C

Bedrijfsluchtvochtigheid: < 93% rF

Aanbevolen installmenthoogte: 1,8-2,5 m

Modelnr.: Z31712A/C (zwart)/Z31712B/D (wit)

- Omvang van de levering

1 bewegingsmelder
2 schroeven
2 pluggen
1 gebruiksaanwijzing

- Beschrijving van de onderdelen

Sensor
2 Schroef
3 Kroonsteen
4 Basisplaat
Plug (ca. 6 mm)
6 Draairegelaar TIME
7 Draairegelaar LUX
9 Bekabeling binnenin (geen veranderingen uitvoeren)
10 Klemruimte
Lamp (niet bij de levering inbegrepen)

alleen Z31712C/D

8 Draairegelaar SENS

Veiligheid

BEWAAR ALLE VEILIGHEIDSINSTRUCTIES EN AANWIJZINGEN OM DEZE EVENTUEEL LATER TE KUNNEN RAADPLEGENI

Geef alle documenten mee wanner u het product aan derden geeft!

Vermijd levensgevaar door elektrische schokken!

■ Controller debewegingsmelder alsook de aan te sluiten stroomdraad voor de installment op hun feilloze toestand. Een beschadigd product en defecte stroomdraad verhogen het risico van een elektrische schok.

WAARSCHUWING! LEVENSGEVAAR DOOR ELEKTRISCHE

SCHOK! Schakel voor de installmentie alsook voor werkzaamheden aan de buitenlamp met halogeen- / LED- / Spaarlamp het stroomcircuit in de zekeringkastuit of verwijder de hoofdzekering in de zekeringkast.

Vermijd persoonlijk letsel evenals schade aan het product!

VAAR VOOR ONGEVALLEN VOOR KLEUTERS EN KINDEREN! Laat kinderen nooit zonder toezicht hanteren met verpakkingsmaterialial en het product. Houd kinderen altijd uit de buurt van het product.

Dit apparaat kan door kinderen vanaf 8 alsook personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en / of kennis worden gebruikt, als zij onder toezicht staan of geinstrueerd werden met betrekking tot het veilige gebruik van het apparaat en de hieruit voortvloeijeende bevaren begrijpen. Kinderen mogen nicht met het apparaat spelen. Reiniging en gebruikersonderhoud mogen nicht door kinderen zonder toezicht worden uitgevoerd.
- Overtuig u er vór het gebruik van dat de bestaande netspanning overeenstemt met de vereiste bedrijfsspanning van het apparaat (220-240V~).
Vermijd extreme temperatuurschommelingen. Installee het product pas, als het aan de omgevingstemperatuur is aangepast.
Laat de montage alleen door een elektricien uitvoeren, die op de hoogte is van de voorschriften en gevaren.
Dezekering in het product kan nicht worden verrangen.

Montage

Kies een geschikte plek voor de installmentie

Let erop,

• dat de bewegingsmelder op de gewenste installmentiepek Niet door hinderissen of zich voortdurende bewegende voorwerpen worden gestoord.
• dat u de bewegingsmelder Niet op een plek installeert, waar hij worden bloatgesteld aan sterke temperatuurschommelingen, bijvoorbeeld van verwarmingsapparaten of airconditionings.

Installatie

WAARSCHUWING! LEVENSGEVAAR DOOR ELEKTRISCHE

SCHOKKEN! Schakel vór de installment het stroomcircuit uit via de zekeringkast of verwijder de hoofdzekering uit de zekeringkast.

Opmerking: De aanbevolen installmentiehoogte ligtCUSen 1,8 en 2,5 m.
Opmerking: Let voor de instalatie op een optimale looprichting. De bewegingsmelder reageert bij zijdelingse bewegingen gevoeliger als bij frontale bewegingen (zie afb.A). Daarom adviseren wij, de sensor 1zijdelings op de looptrichting te installereren.

Opmerking: Ter bevestiging van de basisplaat 4要去en twee gaten worden geboard.

WAARSCHUWING! Zorg ervoor, dat u geen stroomkabel beschadigt.

Maak de schroeven 2 aan de voorkant van de bewegingsmelder los (zie afb. B).
Steek de stroomkabel door de dienovereenkomstige verdieping in de basisplaat 4.
Schroef de basisplaat 4 op de gewenste plek vast.
Verbind de stroomkabel met de kroonsteen van de bewegingsmelder zoals weergegeven op afbeelding C.
Fixeer de bewegingsmelder waar op de basisplaat 4 door deschroeven 2 vast te draaien.

Ingebruikname

Activeer het stroomcircuit weer. Het apparaat is nu gereed voor gebruik.
- Gevoeligheid van de sensor instellen (afb. D)

Alleen modellen Z31712C/D

Opmerking: Het registratiebereik ligt bij maximaal 12 m (afhankelijk van de omgevingstemperatuur).

Draai de draairegelaar SENS 8 in richting ^ , om het registratiebereik van de sensor 1 te verkleinen.
Draai de draairegelaar SENS 8 in richting ^ + ^ , om het registratiebeeik van de sensor 1 te vergroten.
- Verlichtingsduur van de verbruiker instellen (afb. D)

Opmerking: De verlichtingsduur van de verbruiker kan:tussen minimaal 10 seconden en maximaal 7 minuteu worden ingesteld.

Draai de draairegelaar TIME 6 in richting ^ om de verlichtingsduur van de verbruiker te verminderen.
Draai de draairegelaar TIME 6 in richting ^ + ^ om de verlichtingsduur van de verbruiker te vergroten.

Opmerking: De verlichtingsduur worden steeds van de LASTe beweging berekend, die de sensor 1 registreert.

• Dag- / nachtmodus instellen (afb. D)

Draai de draairegelaar LUX inrichting De sensor 1 bevindt zich in de nachtmodus.
Draai de draairegelaar LUX inrichting De sensor 1 bevindt zich in nacht- en dagmodus.

Opmerking: Het tussenstuk is bedoeld voor de diverse helderheidswaarden.

Reiniging en onderhoud

Gebruik in geen geval reinigingsmiddelen of een ruwe doek. De sensor kan beschadigd raken.
Reinig het product met een droge, pluisvrije doek.

Verwijdering

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via deplaatselijke recyclingcontainers kurz afvoeren.

Informatie over de möglichkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijkke overheid.

Gooi uw apparaat, wonneer het afgedankt worden, Niet via het huisvuil weg maar voer deze af volgens deplaatselijke voor-schriften om het milieu te beschermen. Over afgitheplaatsen en hun openingsstijden(Int)kunt u zich bij uw aangewezen instantie informeren.

Garantie

Het apparaat worden volgens strenge kwaliteitsrichtlijnen zorgvuldig geproduerd en voor levering grondig getest. In geval van schade aan het product sunt u rechtmatig beroep doeon op de verkoper van het product. Deze wettelijkrechten worden door once hierna vermelde garantie nicht beperkt.

U ontvangt op dit apparaat 3aar garantie vanaf de aankoopdatum.

De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wonneer binnen drieIRST aan de aankoopdatum van dit product een ma- teriaal- of productiefout optreedt, dan wordt het product door ons - maar onze keuze - Gratis voor u gerepareerd of verrangen. Deze garantie komt te verrallen als het product beschadigd worden, Niet correct gebruikt of onderhonden worden.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is Niet van toepassing op productonderdelen, die onderhevig zich aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijkke onderdelen, die gemaakt zich van glas.

C∈IP44
