MODE D'EMPLOI Z31780 POWERFIX
Instructions d'utilisation et consignes de sécurité
PL
STOJAK DO SZLIFIERKI KATOWEJ
FR / BE Instructions d'utilisation et consignes de sécurité Page 17
Legendede sptogrammesutilisé.. Page 18
Introduction
Utilisation conforme
Description des pieces et contenu de la livraison. Page 18
Caracteristiques techniques.. Page 19
Consignes de sécurité Page 19
Instructions generales de sécurité Page 19
Montage.. Page 21
Utilisation
Nettoyage et entretien
Mise au rebuilt. Page 22

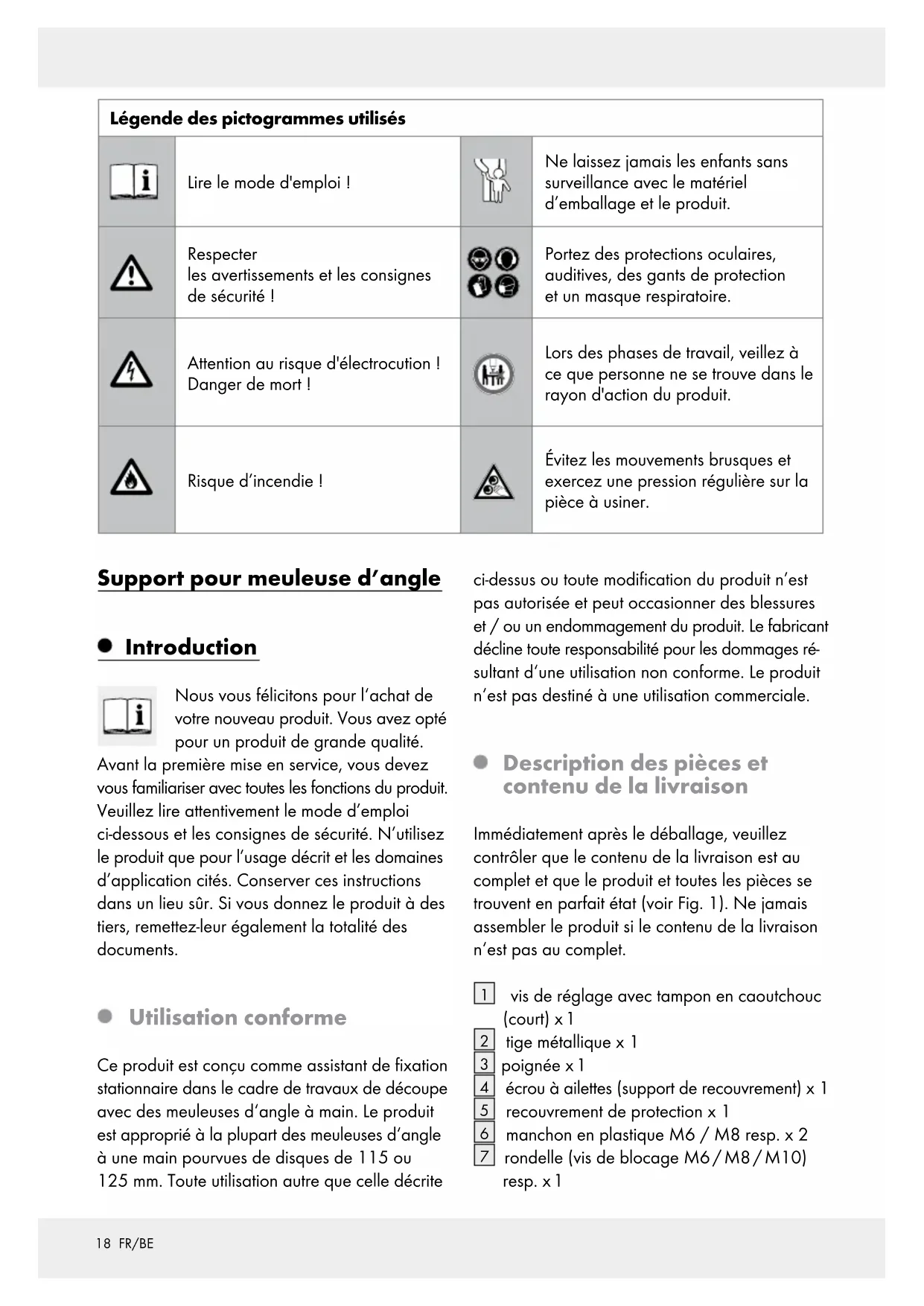

| Légende des pictogrammes utilisés | |||
| i | Lire le mode d'emploi ! | Ne laissez jamais les enfants sans surveillance avec le matériel d'emballage et le produit. | |
| ! | Respecter les avertissements et les consignes de sécurité ! | Portez des protections oculaires, auditives, des gants de protection et un masque respiratoire. | |
| Attention au risque d'électrocution !Danger de mort ! | Lors des phases de travail, voirlez à ce que personne ne se trouve dans le rayon d'action du produit. | ||
| Risque d'accendie ! | Évitez les mouvements brusques et exercez une pression régulière sur lapiece à usiner. | ||
Support pour meuleuse d'angle
Introduction

Nous vous félicitons pour l'achat de votre nouveau produit. Vous avez opté pour un produit de grande qualité.
Avant la première mise en service, vous doivent familiarier avec toutes les fonctions du produit. Veuillez lire attentivement le mode d'emploi ci-dessous et les consignes de sécurité. N'utilisez le produit que pour l'usage précit et les domaines d'application cités. Conserver ces instructions dans un lieu sur. Si vous donnez le produit à des tiers, remettez-leur également la totalité des documents.
Utilisation conforme
Ce produit est conçu comme assistant de fixation stationnaire dans le cadre de travaux de découvert avec des meuleuses d'angle à main. Le produit est approprié à la plupart des meuleuses d'angle à une main pours vues de disques de 115 ou 125mm . Tout utilisecation autre que celle désrite
ci-dessus ou toute modification du produit n'est pas autorisée et peut occasionner des blessures et / ou un endommagement du produit. Le fabricant décline toute responsabilité pour les dommages réalisant d'une utilisation non conforme. Le produit n'est pas destiné à une utilisation commerciale.
Description des pieces et contenu de la livraison
Immédiatement après le déballage, veuillez contrôle que le contenu de la livraison est au complet et que le produit et toutes les pieces se trouvent en parfait état (voir Fig. 1). Ne jamais assembler le produit si le contenu de la livraison n'est pas au complet.
1 vis de réglage avec tampon en caoutchouc (court) x 1
2 tige metallique x 1
3 poignee x 1
4 écrou à ailettes (support de recouvrement) x 1
5 recouvrement de protection x 1
6 manchon en plastique M6/M8 resp. x 2
7 rondelle (vis de blocage M6/M8/M10) resp. x 1
8 vis de blocage M6/M8/M10 (meuleuse d'angle) resp. x 2
9 écrou (vis de blocage M6 / M8 / M10 meulese d'angle) resp. x 2
10 écarteur (60/90/130 mm) resp. x 1
11 boulon de blocage avant x 1
12 logement en plastique (boulon de blocage) × 2
13 vis de réglage avec tampon en caoutchouc (long) x 1
14 molette (fixation par vis) x 1
15 filetagede blocage (fixation par vis) x 1
16 vis de guidage (fixation par vis) x 1
17 butée (fixation par vis) x 1
18 butée (fixation arrriere) x 1
19 vis à six pans creux (fixation de boulon de blocage) x2
20 plateau de base x 1
[21] selle x 1
22 rondelle (vis à six pans creux de selle) x 2
23 vis à six pans creux (fixation de salle) x 2
24 fixation x 1
25attachex1
26 boulon de blocage arrête x 1
27 vis papillon x 1
28 clé Allen x 1
29 clés de serrage x 1

Consignes de sécurité
A AVERTISSEMENT! Lisez toutes les consignes de sécurité et instructions.
Tout manquement aux consignes de sécurité et aux instructions peut provoquer une electrocution, un incendie et / ou de graves blessures.

Instructions generales de sécurité

DANGER DE MORT ET RISQUE D'ACCIDENT POUR LES ENFANTS EN BAS ÂGE ET LES
ENFANTS! Ne laissez jamais les enfants sans surveillance à proximé de l'emballage. Le matériel d'emballage présente un risque d'étouffement. Les enfants sous-estiment souvent les dangers. Toujours tener le produit à l'écart des enfants. Le produit n'est pas un jouet.
- Maintenez votre espace de travail propre et bien éclairé. Le désordre et un éclairage insuffisant peuvent entraîner des accidents.
Stockez le produit dans un environnement sec et sans poussiere.

Évitez les dangers de mort par électrocution!
- Caracteristiques techniques
Dimension max. de piece à usiner :
Tubes: tube rond: 30 × 2 mm ( × e) autres formes: 30 × 2 mm (L × e)
Barres: fer rond: 12 mm autres formes: 12mm (L)
Plaques: 45 × 2 ~mm (L × e)
Matériau/poids :
Matériau: aluminium coule,
fonte (matériaux principaux)
Poids: 2,9 kg (±5%)
Assurez-vous que le cable d'alimentation ne puisse pas se couver dans la zone d'action du disque ou bien là où sont projétées des étincelles.
Fixez toujours le cable d'alimentation de la meuleuse d'angle à l'aide de l'attache [25] (voir Fig. C).
Débranchez toujours le cable d'alimentation de la meuleuse d'angle de la prise si vous effectuez des travaux de nettoyage ou de réglage sur votre produit.

Évitez les risques de blessures et/ou les dommages matériels!


Pendant les travaux avec la meuleuse d'angle, portez toujours des protections oculaire et auditive ainsi
que des gants de protection tout comme, si nécessaire, un filet pour les cheveux (en cas de cheveux longs) et un masque respiratoire (selon le matériel a usiner).
Ne portez pas de vêtements amples lors de travaux avec le produit.
Fixez le produit sur la table de travail au niveau de trough de fixation. Assurez-vous de la stabilité correcte du produit et de la table.
La protection oculaire doit être efficace contre les corps étrangers projétés pouvant se former lors des différentes utilisations. Le masque anti-poussière voire le masque respiratoire doit pouvoir filtrer de tels corps se formant lors de vos différents travaux. Une exposition de longue durée à un niveau sonore élevé peut cause des pertes auditives.

ATTENTION! RISQUE DE BLESSURES!
Veilles lors de travaux à éviter tout contact avec le disque de découpe.
Utilisez en toute circonstance le recouvrement de protection du disque de découvert.
N'utilisez ce produit qu'vec une meuleuse d'angle équipée d'un recouvrement de protection metallique approprié entourant le disque (voir Fig. A).
Positionnez ce recouvrement de protection de maniere à ce que le disque de découvert fonctionne en étant ouvert vers le bas et assurez-vous que le recouvrement de protection ne puisse pas entraer en contact avec la pierce à usiner.


ATTENTION! RISQUE D'INCENDIE! Les travaux de découvertes produits des étincelles. Assurez
vous qu'aucun matériel inflammable ne se trouve dans la zone de travail.
- Les étincelles peuvent endommager la peinture, le verre et autre surfaces. Ne portez pas de vêtements en nylon ou en polyester, mais des vêtements de travail appropriés et ininflammables.
Assurez-vous que la piece à usiner est bien fixée et qu'elle repose fermement sur le plateau de base.
N'utilisez pas de pieces à usiner trop grandes pour pouvoir être fixées en toute sécurité au moyen de la fixation pas vis.
Avant et pendant l'utilisation, vérifie régulièrement la bonne assise de toutes les vis.
- Contrôlez régulièrement le produit quant à la présence de déteriorations. Les vibrations peuvent desserrer des vis pendant le fonctionnement.
N'utilisez jamais le produit si vous constatéz le moindre dommage.
Assurez-vous que le disque de découvert de votre meuleuse d'angle est bien disposé perpendiculairement au plateau de base.
N'utilisez avec ce produit que des disques de découverte et jamais de disques de dégrossoissage.
- Contrôlez régulièrement le disque de découvert de votre meuleuse d'angle quant à la présence de déteriorations.
N'utilisez pas le disque si vous constatez des bosses, entailles et autres dépréciations. Il pourrait exploser.
N'intervenez jamais à main neu dans la zone de travail du disque de découverte si celui-ci n'est pas complètement à l'arrêt.
Concernant la découvert, respectez les consignes du fabricant des apparéils électriques et des disques de découvert.
N'utilisez que des meuleuses d'angle equipments d'un disque de decoupe de 115 ou 125 mm de diametre.
Lors des phases de travail, veilles à ce que personne ne se trouve dans le rayon d'action du produit.
- Maintenez fermement la poignée lorsque vous utilisez la meuleuse d'angle et positionnez votre bras et votre corps de manière à pouvoir résister à un recul eventuel.
Ne coincidence pas le disque de découvert et n'exerce pas de pression trop forte dessus. Ne tentez pas d'effectuer des découvertes trop profondes. Une surexploitation du disque de découvert augmente la probabilité de coincide ment, de recul ou de rupture de celui-ci.
En cas de coincement du disque de découvert ou si vous souhaitez interrompre le processus de découvert pour quel que raison que ce soit, éteignez l'outil électrique et attendez que le disque de découvert soit complètement à l'arrêt. Ne tentez jamais de retirer de la découvert le disque encore en rotation. Risque de recul. Vérifiez la raison du.COincement et réajustez la piece à usiner en conséquence.
Ne poursuivez pas le processus de découvert en réintroduisant le disque dans la découvert et en réallumant l'outil électrique. Au lieu de cela, commencez pas allumer l'outil électrique et n'introduisez le disque dans la découvert que lorsque celui-ci a atteint sa pleine vitesse. Le disque de découvert pourrait se coincer, jaillir hors de la découvert ou un recul pourrait se produit lors du démarrage de l'outil électrique si le disque se trouve déjà dans la découvert.
Montage
ATTENTION!RISQUE D'INCENDIE!
Montez et utilisez le produit uniquement sur un support ininflammable.
Procedez de la maniere suivante:
Fixezlaselle 21 sur le plateau de base 20 au moyen des vis à six pans creux 23 et des rondelles 22 (voir Fig. A).
Fixezlapoignée 3 sur le support 24 au moyen de la vis introduite et de I'ecrou correspondant (voir Fig. A).
Remarque: Notez que la meuleuse d'angle doit être équipée avant le montage d'un disque de découvert approprié étant donné qu'il est impossible de replacer le disque lors que la meuleuse est montée.
Installes à partir la meuleuse d'angle dans le support 24.
Remarque: Vérifiez tout d'abord si vous meuleuse d'angle dispose d'un maintain de poignée de dimension de filetage M6, M8 ou M10.
Placez à disposition les vis de blocage 8, rondelles 7 ainsi que les écrous associés 9, écarteurs 10 et manchons en plastique 6 correspondants.
Enoncez les manchons en plastique 6
necessaires dans le boulons de blocage 11, 26 (voir Fig.B).
Remarque: Veillez à utiliser des manchons en plastique 6 adaptés au vis de blocage 8 nécessaires. Vous n'avez pas besoin de manchon en plastique pour la vis de blocage M10 8.
Vissez la vie de blocage 8 appropriée au travers du boulon de blocage 26 arrête (voir Fig. B).
Fixez le boulon de blocage 26 arrriere en serrant l'écrou 9 correspondant de vis de blocage 8 (c'est-à-dire tournez en direction du boulon de blocage 26) (voir Fig. B).
Introduisez la vis de réglage [13] au travers du trou inférieur et la vis de réglage [1] au travers du trou supérieur du support [24] (voir Fig. E). Les tampons en caoutchouc de ces vis doivent ensuite reposer sur le boîtier de la meuleuse d'angle.
Remarque: Ajustez tout d'abord ces vis de manière à que les tampons en caoutchouc reposent directement sur le support [24].
Enoncez a present les logements en plastique 12 des boulons de blocage 11, 26 sur le guidage du support 24 (voir Fig. B).
Fixez ensuite les boulons de blocage 11, 26 dans les trou s oblongs du support 24 au travers de ces logements en plastique 12 a l'aide des vis à six pans creux 19 (voir Fig. B).
Introduisez sur le boulon de blocage [11] avant l'écarteur [10] souhaité en le plaçant sur la vis de blocage [8] et la rondelle [7] (voir Fig. D).
Remarque:3 écarteurs 10 de différentes longueurs sont fournis. Choisissez l'écarteur correspondant à la longueur youlue.
Remarque: Ajustez l'écarteur 10 de telle maniere que le disque de découvert ne puisse pas toucher la table de travail sous le plateau de base 20 (voir Fig. E).
Vissezlavisdeblocage 8 appropriée au travers du boulon de blocage 11 avant.
Fixez le boulon de blocage [11] avant en serrant l'écrou [9] de vis de blocage [8] (c'est-à-dire tournez en direction du boulon de blocage [11]).
Ajustez les vis de réglage 1, 13 de manière à ce que la meuleuse d'angle soit placeperpendicularairement au plateau de base 20 et fermement montée sur le support 24 (voir Fig. E).
Ajustezlaselle 21 après avoir légération desseré les vis à six pans creux 23 de manière à ce que le disque de découvert de meuleuse d'angle plonge au centre de la découvert du plateau de base 20.
Montez a present le recouvrement de protection 5. Introduisez pour ceci le recouvrement de protection 5 sur la tige metallique 2 et fixez-la au moyen de I'ecrou a ailettes 4 (voir Fig.C).
Enoncez ensuite la tige métallique 2 dans l'ouverture du support 24 correspondante et fixez-la avec la vis a ailettes 27 (voir Fig. C).
Fixez en permanence le cable d'alimentation de la meuleuse d'angle à l'aide de l'attache 25.
Après achèvement du montage, allumez la meuleuse d'angle pendant quelques secondes puis éteignez-la. Vérifiez ensuite de nouveau la bonne assise de toutes les vis.
- Utilisation
Ajustez la vis de guidage en fonction de la pierce à usiner souhaitee.
Placez la pièce à usiner sur le plateau de base 20 au niveau de la butée arrrière 18 et sécurisez-la à l'aide de la fixation par vis 14.
Remarque: Assurez-vous que la pièce à usiner repose sur le plateau de base [20] (voir Fig. E).
ATTENTION!RISQUE DE BLESSURES!
Veilles à ce que la longueur de piece à usiner corresponde au moins à la moitié de la butée
- Dans le cas contraire, la piece a usiner peut se desserrer et être ejectee.
Ajustez les butées 17, 18 de manière à ce que la pierce à usiner se trouve au centre du disque de découpe.
- Allumez à présent la meuleuse d'angle et pressez-la sur la piece à usiner.
Evitez les mouvements brusques et exercez une pression régulière sur la pièce à usiner.
Nettoyage et entretien
Utilisez un chiffon légarement humidifié et ne peluchant pas pour le nettoyage et l'entretien.
- Mise au rebut
L'emballage se compose de matières recyclables pouvant etre mises au rebut dans les déchetteries locales.
Votre mairie ou votre municipalite vous renseigneront sur les possibilités de mise au rebut des produits usages.
