GEBRUIKSAANWIJZING Z31780 POWERFIX

Bedienings- en veiligheidsinstrumenties

CZ

STOJAN NA UHLOVOU BRUSKU

NL/BE Bedienings- en veiligheidsinstructies Pagina 23

Legenda van de gebruike pictogrammen.. 24

Inleiding.. 24

Correct gebruik. 24

Beschrijving van de onderdelen en omvang van de levering..

Veiligheidsinstructies

Algemene veiligheidsinstructies.. 25

Montage.. 27

Bediening.. 28

Reiniging en onderhoud. 28

Afvoer . 28

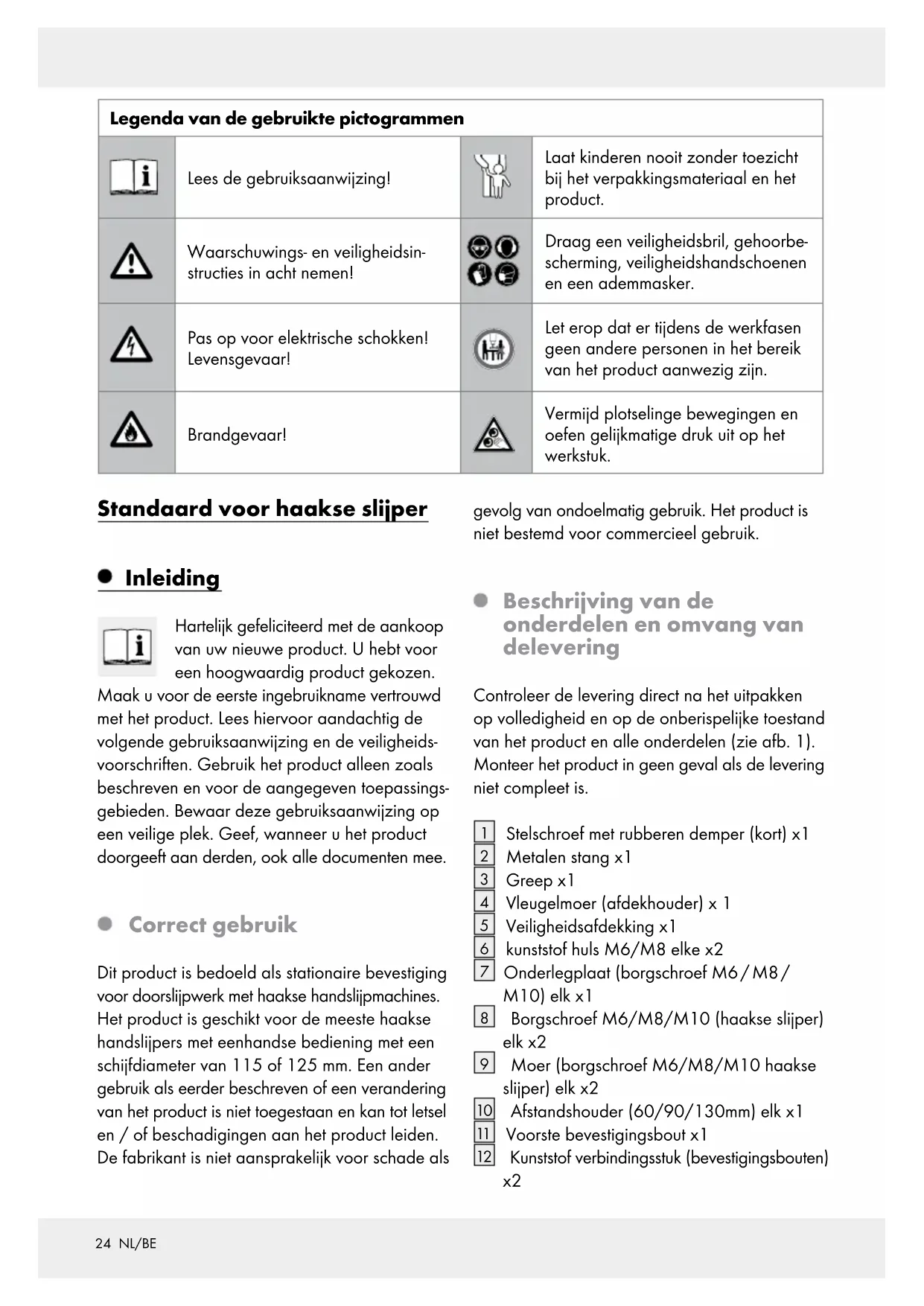

Legenda van de gezruikte pictogrammen
i	Lees de gezruiksaanwijzing!		Laat kinderen nooit zonder toezicht bij het verpakkingsmaterial en het product.
!	Waarschuwings- en veiligheidsn- structies in acheft nemen!		Draag een veiligheidsbril, gehoorbe-scherming, veiligheidshandschoenen en een ademmasker.
9	Pas op voor elektrische schokken! Levensgevaar!		Let erop dat er fijdens de werkfasen geen andere Personen in het bereik van het product aanwezigহn.
	Brandgevaar!		Vermijd plotselinge bewegingen en oefen gelijkmatige druk uit op het werkstuk.

Standaard voor haakse slijper

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U heb voor een hoogwaardig product gekozen.

Maak u voor de eerste ingebruikname vertrouwd met het product. Lees hiervoor aandachtig de volgende gebruiksaanwijzing en de veiligheidsvoorschriften. Gebruik het product alleen zoals beschreiben en voor de aangegeven toepassingsgebieden. Bewaar deze gebruiksaanwijzing op een veilige plek. Geef, wanner u het product doorgeeft aan derden, ook alle documenten mee.

- Correct gebruik

Dit product is bedoeld als stationaire bevestiging voor doorslijpwerk met haakse handslijpmachines. Het product is geschikt voor de meeste haakse handslijpers met eenhandse bediening met een schijfdiameter van 115 of 125mm .Een ander gebruik als eerder beschren of een verandering van het product is Niet toegestaan en kan tot letsel / of beschadigingen aan het product leiden. De fabrikant is nicht aansprakelijk voor schade als

gevolg van ondoelmatig gebruik. Het product is nicht bestemd voor commercieel gebruik.

Beschrijving van de onderdelen en omvang van delevering

Controleer de levering direct na het uitpakken op volledigheid en op de onberispelijke toestand van het product en alle onderdelen (zie afb. 1). Monteer het product in geen geval als de levering nicht compleet is.

1 Stelschroef met rubberen demper (kort) x 1
2 Metalen stang x1
3 Greep x1
4Vleugelmoer (afdekholder) x 1
5 Veiligheidsafdekking x1
6 kunststof huls M6/M8 elke x2
Onderlegplaat (borgschoef M6/M8/M10) elk x1
Borgschoef M6/M8/M10 (haakse slijper) elk x2
9 Moer (borgschoef M6/M8/M10 haakse slijper) elk x2
10 Afstandshoeder (60/90/130mm) elk x1
[11] Voorste bevestigingsbout x1
12 Kunststof verbindingssstuk (bevestigingsbouten) x2

13 Stelschroef met rubberen demper (lang) x 1
14 Schroefspindel (schroefklem) x1
15 Verstelschroefdraad (schroefklem) x1
16 Schroefspil (schroefklem) x 1
[17] Aanslag (schroefklem) x 1
18 Aanslag (achterste houder) x1
19 Binnenzeskantschroef (bevestiging bevestigingsbout) x2
20 Grondplaat x1
[21] Zadel x1
22 Onderlegplaat (binnenzenskantschroef zadel) x2
23 Binnenzenskantschroef (bevestiging zadel) x2
24 Houser x1
25 Klem x1
26 Achterste bevestigingsbout x1
[27]Vleugelschroef x 1
28 Inbussleutel x 1
29 Moersleutel x 1

Algemene veiligheidsinstructies

LEVENSGEVAAR EN KANS OP ONGEVALLEN VOOR KLEUTERS EN KINDEREN!

Laat kinderen nooit zonder toezicht bij het verpakkingsmaterial. Er bestaat gevaar voor verstikking door verpakkingsmaterial. Kinderen onsderschatten de gezaren vaak. Houd kinderen altijd uit de buurt van het product. Het product is geen spelelgoed.

Houd uw werkomgeving schoon en goed verlicht. Door wanorde en onverlichte werkomgevingen konnen ongevallen ontstaan.
Bewaar het product op een stofvrijne endroge plek.

Vermijd levensgevaar door elektrische schokken!

Zorg ervoor dat de stroomkabel Niet in de buurt van de schijf of in het bereik van de rondvliegende vondenkomt.
Bevestig de stroomkabel van de haakse slijper altijd met behulp van de klem 25 (zie afb. C).
Trek de stekker van uw haakse slijper altijd uit het stopcontact, voordat u uw product reinigt of instelt.

Vermijd kan op letsel en/of materiele schade!

Draag tijdens het werk met de haakse slijper altijd een veiligheidsbril, gehoorbescherming en shandschoenen en indien nodig etje (bij lange haren) en ademhankelijk van het te bewerken

veiligheidshandschoenen en indien nodig een haarnetje (bij lange haren) en adem-masker (afhankelijk van het te bewerken materiaal).

Draag geen wijde kleding tijdens het werk met het product.
Bevestig het product in de bevestigingsgaten op de werktafel. Zorg ervoor dat de tafel en het product stevig staan.
De oogbescherming dient ook te beschemmen gegen rondvliegende vreemde voorwerpen, die kuren ontstaan bij diverse

Max. afmetingen van het werkstuk:

Buizen: ronde buis: 30 × 2 mm ( × s) andere vormen: 30 × 2 mm (b × s)

Stangen: rondijzer: 12 mm andere vormen: 12 mm (b)

Platen: 45 × 2 ~mm(b × s)

Material/gewicht:

Material:gegotenaluminium, gietijzer (belangrijkste materialen)

Veiligheidsinstructies

WAARSCHUWING! Lees alle veiligheidsinstructies en aanwijzingen. Nalatig

heden bij de naleving van de veiligheidsinstrumentes en aanwijzingen konnen elektrische schokken, brand en / of ernstig letsel tot gevolg hebben.

toepassingen. Het stof- resp.ademmasker dient ook dergelijke deeltjes te filteren, die bij de door u uitgevoerde werkzaamheden ontstaan. Als u langereijd worden blootgesteld aan een hoge geluidspegel, kan dit tot gehoorverlies leiden.

VOORZICHTIG! KANS OP LETSEL! Let erop dat u tijdens het werk de doorslijschijf nicht aanrakt.

Gebrukt altijd de veiligheidsafdekking 5 van de doorslijschijf.
Gebruik dit product alleen met een haakse slijper die met een geschichte metalen beschemkap om de schijf is uitgerust (zie afb. A).
Bevestig de beschermkap zodanig dat de doorslijipschijf in het onderste gedeelte open draaait en de beschermkap Niet met het werkstuk in contact kankommen.

VOORZICHTIG! BRANDGEVAAR! Tijdens het slipen komen

vonken vrij. Zorg ervoor dat er geen

ontvlambare materialen in de werkomgeving aanwezig zich.

Vonken kuren verf, glas en andere oppervaktes beschadigen. Draag geen kleding van nylon of polyester maar geschikte, nicht ontvlambare werkkleding.
Zorg ervoor dat het werkstuk goed bevestigd is en vast op de grondplaat ligt.
- Gebruik geen werkstukken die te groot zich om veilig met behulp van de schroefklem bevestigd te konnen worden.
- Controller regelmatig vór en tijdens het gebruik of alle schroeven nog stevig vast zitten.
- Controller het product regelmatig op mogelijkke beschadigingen. Door trillingen{kunnen de schroeven tijdens het gebruik los komen.
Gebruik uw product Niet wonneer u een beschadiging heeft geconstateerd.
Zorg ervoor dat de doorslijpschijf van uw haakse slijper verticaal ten opzichte van de grondplaat is gemonteerd.
Gebruik in dit product alleen doorslijschijven en geen afbraamschijven.
- Controller de doorslijpschijf van uw haakse slijper regelmatig op beschadigingen.

Gebruik de schijf Niet wanner u deuken, scheuren of andere beschadigingen heeft geconstasteerd. De schijf kan exploderen.
Houd altijd uw handen altijd uit de buurt van de doorslijpschijf zolang deze Niet tot stilstand is gekomen.
Neem met betrekking tot het snijden de instructies van de fabrikant van de elektrische apparatuur en de doorslijschijven in acht.
Gebruik alleen haakse slijpers die een doorsliipschijf met een diameter van 115 of 125 mm hebben.

Let erop dat er tijdens de werkfasen geen andere Personen in het bereik van het product aanwezig zich.

Houd de grep goed vast als u de haakse slijper gezrukt en positioneer uw arm en li-chaam op een dergelijkke manier dat een mogelijkke terugslag kan worden weerstaan.
Klem de slijpschijf Niet vast en oefen geen overmatige druk erop uit. Probeer Niet overmatig diepe smeden uit te voeren. Een te hoge belasting van de slijpschijf verhoogt de waarschijnlijkheid dat deze blijft haken wat een terugslag of het breken van de slijpschijf tot gevolg heeft.
Als de slijpschijf klem komt te zitten of als u door welke reden dan ook het snijden wilt onderbreken, dient u het elektrisch gereedschapuit te schakelen en te wachten, totdat de slijpschijf helemaal tot stilstand is gekomen. Probeer nooit de slijpschijf uit de snede te verwijderen als deze nog draait. In dat geval bestaat namelijk kans op een terugslag. Controller deoorzaak voor het klem raken en voer een overeenkomstige correctie aan het werkstuk uit.
Zet het snijden Niet voort door de slijpschijf waar in de snede te steken en het elektrisch gereedschap verrolgens in te schakelen. Schakel inplaats waarvan het elektrisch gereedschap eerst en en steek de slijpschijf pas in de snede, als deze zijn volle snugheid heeft bereikt. De slijpschijf kan vast komen te zitten,uit de snede springen of er kan sprekeন van een terugslag als u het elektrisch gereedschap start, verwijl de slijpschijf zich reeds in de snede bevindt.

Montage

VOORZICHTIG! BRANDGEVAAR!

Monteer en gebruik het product alleen op een vuurvast oppervlak.

Ga als volgt te werk:

Bevestig het zadel 21 met de binnenzeskant-schroeven 23 en de onderlegplaten 22 op de grondplaat 20 (zie afb. A).

Bevestig de greedp met behulp van de aangebrachte schroef en de bijhorende moer aan de houder 24 (zie afb. A).

Opmerking: Let er a.u.b. op dat de haakse slijper reeds voor de montage van een geschikte doorslijschijf voorzien要去 zich aan gezien het wisselen van de schijf Niet可想而知 is als u de haakse slijper al heeft gemonteerd.

Monteer nu de haakse slijper in de houder 24.

Opmerking: controller Hiervoor allereerst of uw haakse slijper over een greephouder met een schroefdraad met de maten M6, M8 of M10 beschikt.

Houd verwolgens de passende borgschroeven 8, onderlegplaten 7 en de bijbehorende moeren 9 afstandsholders 10 en de kunststof holzen 6 gereed.

Steeke benodigde kunststof hulzen 6 in de bevestigingsbouten 11, 26 (zie afb. B).

Opmerking: let erop dat u de kunststof hulzen 6 gebruikt die bij de benodigde borgschroeven 8 passen. Voor de borg-schroef M10 8 heeft u geen kunststof huls nodig.

Schroef de passende borgschoef 8 door dechterste bevestigingsbout (zie afb.B).

Bevestig de achefterste bevestigingsbout 26 door de passende moer 9 van de borg-schroef 8 aan te trekken (d.w.z. door de moer in de richting van de bevestigingsbout 26 te draaien) (zie afb. B).

Steek de stelschroef 13 door het onderste gat en de stelschroef 1 door het bovenste gat van de houder 24 (zie afb. E). De rubberen dampers van deze schroeven要去en

later op de behuizing van de haakse slijper worden aangebracht.

Opmerking:stel deze schroeven zodanig af dat de rubberen dampers direct gegen de houder 24 aan liggen.

Brengervolgens de kunststof verbindingsstukken 12 van de bevestigingsbouten 11, 26 op de voering van de houder 24 aan (zie afb. B).

Bevestig verwolgens de bevestigingsboute n 11,26 met de binnenzeskantschroeven 19 door de kunststof verbindingsstukken 12 in de Lange gaten van de houder 24 (zie afb.B).

Plaats bij de voorste bevestigingsbout 11 de gewenste afstandshouder 10 op de borgschroef 8 en de onderlegplaat 7 (zie afb. D).

Opmerking:3 afstandsholders met verschillende lengtes worden meegeleverd. Kies de afstandsholder met de benodigde lengte.

Opmerking:zorg ervoor dat u de afstandshouder 10 zodanig afstelt dat de doorslijpschijf Niet met de werktafel onder de grondplaat 20 in contact kan komen (zie afb. E).

Schroef de passende borgschoef 8 door de voorste bevestigingsbout 11.

Bevestig de Voorste bevestigingsbout 11 door de moer 9 van de borgschoef 8 aan te trekken (d.w.z. door de moer in derichting van de bevestigingsbout 11 te draaien).

Stel verwolgens de stelschroeven 1, 13 zodanig af dat de haakse slijper verticaal ten opzichte van de grondplaat 20 is gespositioneerd en vast op de houder 24 is gemonteerd (zie afb. E).

Nadat u de binnenzeskantschroeven 23 iets heeft losgedraaid, stelt u het zadel 21 zoda-nig af dat de doorslijpschijf van de haakse slijper in het midden van de inkeping van de grondplaat 20 maar beneden beweegt.

Monteer verwolgens de veiligheidsafdekking 5. Breng hiertoe de veiligheidsafdekking 5 aan op de metalen stang 2 en bevestig

deze door middel van de vleugelmoer 4 (zie afb. C).

Steek verwolgens de metalen stang 2 in de desbetreffende opening van de houder 24 en bevestig deze met de vleugelschroef 27 (zie afb. C).
Bevestig de kabel van de haakse slijper altijd met behulp van de klem 25.
Zet de haakse slijper na de montage eenaar seconden aan en daarna weeuruit. Controllerervolgens opnieuw of alleschroeven stevig vast zitten.

Bediening

Stel de schroefspil 16 voor het gewenste werkstuk in.
Leg het werkstuk op de grondplaat 20 tegendechterste aanslag 18 aan en klem het met behulp van de schroefklem 14 vast.

Opmerking: let erop dat het werkstuk op de grondplaat 20 ligt (zie afb. E).

VOORZICHTIG! KANS OP LETSEL! Let erop dat de lenghte van het werkstuk minimaal overeenkomt met de helft van de aanslag 18. Anders kan het werkstuk los raken en weg schieten.
Stel de aanslagen 17, 18 zodanig af dat het werkstuk in het midden van de doorslijschijf ligt.
Zet de haakse slijper aan en druk hem op het te bewerken materiaal.
Vermidplotselingebewegingen

en oefen gelijkmatige druk uit op het te bewerken materiaal.

Reiniging en onderhoud

Gebruik voor de reiniging en voor het onderhoud alleen eenoods vochtige, pluisvrijde doek.

Afvoer

De verpakking besteht uit milieuvriendelijke grondstoffen die u via deplaatselijke recyclingcontainers kunt afvoeren.

Informatie over de möglichkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijkke overheid.
