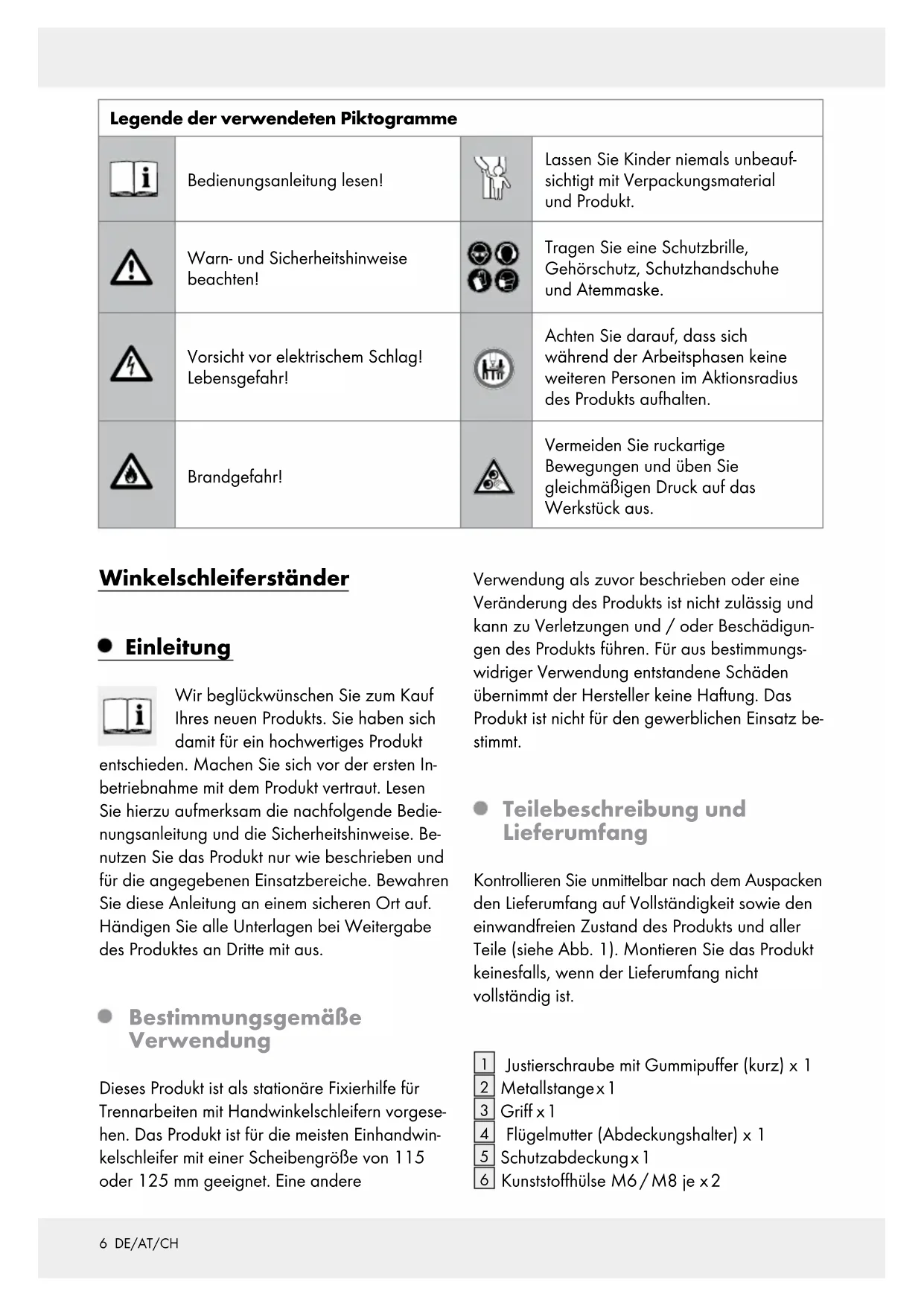

Notice POWERFIX Z31780 - page 6

Benutzerfragen zu Z31780 POWERFIX

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Support pour meuleuse d'angle kostenlos im PDF-Format! Finden Sie Ihr Handbuch Z31780 - POWERFIX und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Z31780 von der Marke POWERFIX.

BEDIENUNGSANLEITUNG Z31780 POWERFIX

WINKELSCHLEIFERST ÄNDER Bedienungs- und Sicherheitshinweise

65 DE/AT/CH Legende der verwendeten Piktogramme ...................................................Seite 6 Einleitung .................................................................................................................................Seite 6 Bestimmungsgemäße Verwendung ............................................................................................Seite 6 Teilebeschreibung und Lieferumfang .........................................................................................Seite 6 Technische Daten ........................................................................................................................Seite 7 Sicherheitshinweise ........................................................................................................Seite 7 Allgemeine Sicherheitshinweise .................................................................................................Seite 7 Montage ...................................................................................................................................Seite 8 Bedienung ..............................................................................................................................Seite 9 Reinigung und Pflege ....................................................................................................Seite 10 Entsorgung .............................................................................................................................Seite 106 DE/AT/CH Legende der verwendeten Piktogramme Bedienungsanleitung lesen! Lassen Sie Kinder niemals unbeauf- sichtigt mit Verpackungsmaterial und Produkt. Warn- und Sicherheitshinweise beachten! Tragen Sie eine Schutzbrille, Gehörschutz, Schutzhandschuhe und Atemmaske. Vorsicht vor elektrischem Schlag! Lebensgefahr! Achten Sie darauf, dass sich während der Arbeitsphasen keine weiteren Personen im Aktionsradius des Produkts aufhalten. Brandgefahr! Vermeiden Sie ruckartige Bewegungen und üben Sie gleichmäßigen Druck auf das Werkstück aus. Winkelschleiferständer Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten In- betriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedie- nungsanleitung und die Sicherheitshinweise. Be- nutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung an einem sicheren Ort auf. Händigen Sie alle Unterlagen bei Weitergabe des Produktes an Dritte mit aus. Bestimmungsgemäße Verwendung Dieses Produkt ist als stationäre Fixierhilfe für Trennarbeiten mit Handwinkelschleifern vorgese- hen. Das Produkt ist für die meisten Einhandwin- kelschleifer mit einer Scheibengröße von 115 oder 125 mm geeignet. Eine andere Verwendung als zuvor beschrieben oder eine Veränderung des Produkts ist nicht zulässig und kann zu Verletzungen und / oder Beschädigun- gen des Produkts führen. Für aus bestimmungs- widriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz be- stimmt. Teilebeschreibung und Lieferumfang Kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Produkts und aller Teile (siehe Abb. 1). Montieren Sie das Produkt keinesfalls, wenn der Lieferumfang nicht vollständig ist.

Justierschraube mit Gummipuffer (kurz) x 1

Flügelmutter (Abdeckungshalter) x 1

vorderer Haltebolzen x 1

Kunststoffaufnahme (Haltebolzen) x 2

Justierschraube mit Gummipuffer (lang) x 1

Schraubgriff (Schraubhalter) x 1

Haltegewinde (Schraubhalter) x 1

Führungsschraube (Schraubhalter) x 1

Anschlag (Schraubhalter) x 1

Anschlag (hinterer Halter) x 1

Innensechskantschraube (Befestigung Haltebolzen) x 2

Unterlegscheibe (Innensechskantschraube Sattel) x 2

Innensechskantschraube (Befestigung Sattel) x 2

Innensechskantschlüssel x 1

Schraubenschlüssel x 1 Technische Daten Max. Maße des Werkstücks: Rohre: Rundrohr: 30 x 2 mm (ø x D) andere Formen: 30 x 2 mm (B x D) Stangen: Rundeisen: ø 12 mm andere Formen: 12 mm (B) Platten: 45 x 2 mm (B x D) Material / Gewicht: Material: Aluminiumguss, Gusseisen (Hauptmaterialien) Gewicht: 2,9 kg (±5%) Sicherheitshinweise Lesen Sie alle Sicher- heitshinweise und Anweisungen. Ver- säumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und / oder schwere Verletzungen verursachen. Allgemeine Sicherheitshinweise

LEBENS- UND UNFALLGE-

FAHR FÜR KLEINKINDER

UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungs- material. Es besteht Erstickungsgefahr durch Verpackungs material. Kinder unterschätzen häu- fig die Gefahren . Halten Sie Kinder stets vom Produkt fern. Das Produkt ist kein Spielzeug. Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuch- tete Arbeitsbereiche können zu Unfällen führen. Lagern Sie das Produkt staubfrei und trocken. Vermeiden Sie Lebensgefahr durch elektrischen Schlag! Stellen Sie sicher, dass das Netzkabel nicht in den Arbeitsbereich der Scheibe oder in den Bereich des Funkenflugs gelangt. Befestigen Sie das Netzkabel des Winkel- schleifers immer mittels der Klammer

Ziehen Sie den Netzstecker Ihres Winkelschlei- fers stets aus der Steckdose, wenn Sie irgend- welche Reinigungs- oder Justierarbeiten an Ihrem Produkt vornehmen.8 DE/AT/CH Vermeiden Sie Verletzungsge- fahr und / oder Sachbeschädi- gung! Tragen Sie während der Arbeit mit dem Winkelschleifer stets Schutzbrille, Gehörschutz und Schutzhandschuhe, sowie falls nötig ein Haarnetz (bei langen Haaren) und Atem- maske (abhängig vom zu bearbeitenden Material). Tragen Sie während der Arbeit mit dem Produkt keine weite Kleidung. Befestigen Sie das Produkt an den Befesti- gungslöchern auf dem Arbeitstisch. Stellen Sie sicher, dass Tisch und Produkt einen sicheren Stand haben. Der Augenschutz muss auch vor fliegenden Fremdkörpern schützen, die bei verschiedenen Anwendungen entstehen können. Die Staub- bzw. Atemmaske muss solche Teile filtern, die bei der von Ihnen durchgeführten Arbeit entstehen. Wenn Sie sich längere Zeit einer hohen Geräuschlautstärke aussetzen, kann dies zum Hörverlust führen. VORSICHT! VERLETZUNGSGEFAHR! Achten Sie darauf, dass Sie während der Arbeit nicht mit der Trennscheibe in Berührung kommen. Verwenden Sie stets die Schutzabdeckung

der Trennscheibe. Verwenden Sie dieses Produkt nur mit einem Winkelschleifer, welcher mit einer geeigne- ten metallenen Schutzkappe um die Scheibe ausgerüstet ist (siehe Abb. A). Positionieren Sie diese Schutzkappe so, dass die Trennscheibe im unteren Bereich offen läuft, und die Schutzkappe nicht mit dem Werkstück in Berührung kommen kann. VORSICHT! BRANDGE- FAHR! Die Schneidearbeit er- zeugt Funken. Stellen Sie sicher, dass sich keine entzündlichen Materialien im Arbeitsbereich befinden. Funken können Farbe, Glas und andere Oberflächen beschädigen. Tragen Sie keine Kleidung aus Nylon oder Polyester, sondern geeignete, unentzündliche Arbeitskleidung. Stellen Sie sicher, dass das Werkstück gut befestigt ist und fest auf der Grundplatte aufliegt. Verwenden Sie keine Werkstücke, welche zu groß sind, um sicher mittels des Schraubhal- ters befestigt werden zu können. Überprüfen Sie vor der Nutzung und wäh- rend des Gebrauchs regelmäßig den festen Sitz sämtlicher Schrauben. Überprüfen Sie das Produkt regelmäßig auf etwaige Beschädigungen. Durch Vibrationen können sich Schrauben während des Be- triebs lösen. Benutzen Sie Ihr Produkt nicht, wenn Sie irgendwelche Beschädigungen feststellen. Stellen Sie sicher, dass die Trennscheibe Ihres Winkelschleifers senkrecht zur Grund- platte moniert ist. Verwenden Sie nur Trennscheiben und keine Schruppscheiben in diesem Produkt. Überprüfen Sie die Trennscheibe Ihres Win- kelschleifers regelmäßig auf irgendwelche Beschädigungen. Benutzen Sie die Scheibe nicht, wenn Sie ir- gendwelche Dellen, Kerben oder andere Be- schädigungen feststellen. Sie kann explodieren. Greifen Sie nie in den Arbeitsbereich der Trennscheibe, solange diese nicht zum Still- stand gekommen ist. Befolgen Sie die Anweisungen des Herstel- lers der Elektrogeräte und der Trennscheiben hinsichtlich des Schnitts. Verwenden Sie nur Winkelschleifer, deren Trennscheibe einen Durchmesser von 115 oder 125 mm hat. Achten Sie darauf, dass sich wäh- rend der Arbeitsphasen keine wei- teren Personen im Aktionsradius des Produkts aufhalten. Halten Sie den Griff gut fest, wenn Sie den Winkelschleifer verwenden und positionieren Sie Ihren Arm und Körper so, dass Sie einem möglichen Rückschlag widerstehen können.9 DE/AT/CH Verklemmen Sie die Trennscheibe nicht und üben Sie keinen übermäßigen Druck auf diese aus. Versuchen Sie nicht, übermäßig tiefe Schnitte durchzuführen. Eine Überbeanspru- chung der Trennscheibe erhöht die Wahr- scheinlichkeit, dass sich diese verfängt und zu einem Rückschlag oder einem Zerbrechen der Trennscheibe führt. Wenn sich die Trennscheibe verfängt oder wenn Sie aus irgendeinem Grund den Schneidevorgang unterbrechen wollen, schalten Sie das Elektrowerkzeug aus und warten Sie, bis die Trennscheibe komplett still steht. Versuchen Sie niemals, die Trenn- scheibe aus dem Schnitt zu entfernen, wäh- rend sich diese noch dreht. Anonsten droht Rückschlag. Überprüfen Sie den Grund des Verfangens und nehmen Sie eine entspre- chende Korrektur am Werkstück vor. Setzen Sie den Schneidevorgang nicht fort, indem Sie die Trennscheibe wieder in den Schnitt einführen und dann das Elektrowerk- zeug einschalten. Schalten Sie stattdessen das Elektrowerkzeug zunächst ein und führen Sie die Trennscheibe erst in den Schnitt ein, wenn diese ihre volle Geschwindigkeit erreicht hat. Die Trennscheibe könnte sich verfangen, aus dem Schnitt springen oder es könnte zum Rückschlag kommen, wenn Sie das Elektro- werkzeug starten, wenn sich die Trennscheibe bereits im Schnitt befindet. Montage VORSICHT! BRANDGEFAHR! Montie- ren und verwenden Sie das Produkt nur auf einer feuerfesten Unterlage. Gehen Sie wie folgt vor: Befestigen Sie den Sattel

mit den Innen- sechskantschrauben

sowie den Unterleg- scheiben

(siehe Abb. A). Befestigen Sie den Griff

mittels der ein- gelassenen Schraube und der zugehörigen Mutter am Halter

(siehe Abb. A). Hinweis: Bitte beachten Sie, dass der Win- kelschleifer bereits vor der Montage mit einer geeigneten Trennscheibe bestückt sein muss, da das Wechseln der Scheibe bei eingebau- tem Winkelschleifer nicht möglich ist. Montieren Sie nun den Winkelschleifer in den Halter

Hinweis: Überprüfen Sie hierzu zunächst, ob Ihr Winkelschleifer über eine Griffhalte- rung der Gewindegröße M6, M8 oder M10 verfügt. Legen Sie sich dann die entsprechenden Halteschrauben

sowie die zugehörigen Muttern

griff- bereit. Stecken Sie die benötigten Kunststoffhülsen

(siehe Abb. B). Hinweis: Achten Sie darauf, dass Sie die Kunststoffhülsen

passend zu den benötig- ten Halteschrauben

verwenden. Für die Halteschraube M10

benötigen Sie keine Kunststoffhülse. Schrauben Sie die passende Halteschraube

durch den hinteren Haltebolzen

(siehe Abb. B). Befestigen Sie den hinteren Haltebolzen

indem Sie die entsprechende Mutter

anziehen (d.h. in Richtung Haltebolzen

drehen) (siehe Abb. B). Stecken Sie die Justierschraube

durch das untere Loch und die Justierschraube

durch das obere Loch des Halters

(siehe Abb. E). Die Gummipuffer dieser Schrauben müssen später auf dem Gehäuse des Win- kelschleifers aufliegen. Hinweis: Stellen Sie diese Schrauben zu- nächst so ein, dass die Gummipuffer direkt am Halter

anliegen. Stecken Sie nun die Kunststoffaufnahmen

auf die Führung des Halters

(siehe Abb. B). Befestigen Sie dann die Haltebolzen

durch diese Kunststoffaufnahmen

mit den Innensechskantschrauben

in den Langlö- chern des Halters

(siehe Abb. B).10 DE/AT/CH Stecken Sie am vorderen Haltebolzen

den gewünschten Abstandshalter

(siehe Abb. D). Hinweis: Es liegen 3 Abstandshalter

verschiedenen Längen bei. Wählen Sie den Abstandshalter

, welcher die benötigte Länge aufweist. Hinweis: Stellen Sie den Abstandshalter

so ein, dass die Trennscheibe den Arbeitstisch unterhalb der Grundplatte

nicht berühren kann (siehe Abbildung E). Schrauben Sie die passende Halteschraube

durch den vorderen Haltebolzen

Befestigen Sie den vorderen Haltebolzen

indem Sie die Mutter

anziehen (d.h. in Richtung Haltebolzen

drehen). Stellen Sie nun die Justierschrauben

so ein, dass der Winkelschleifer senkrecht zur Grundplatte

ausgerichtet und fest auf dem Halter

montiert ist (siehe Abb. E). Justieren Sie den Sattel

nach leichtem Lö- sen der Innensechskantschrauben

so, dass die Trennscheibe des Winkelschleifers mittig in den Ausschnitt der Grundplatte

eintaucht. Montieren Sie nun die Schutzabdeckung

Stecken Sie hierzu die Schutzabdeckung

auf die Metallstange

und befestigen Sie diese mittels der Flügelmutter

(siehe Abb. C). Stecken Sie dann die Metallstange

in die entsprechende Öffnung des Halters

und befestigen Sie diese mit der Flügelschraube

(siehe Abb. C). Befestigen Sie das Kabel des Winkelschlei- fers immer mittels der Klammer

Schalten Sie den Winkelschleifer nach Been- digung der Montage für einige Sekunden ein, und danach wieder aus. Überprüfen Sie dann erneut den festen Sitz aller Schrauben. Bedienung Stellen Sie die Führungsschraube

für das gewünschte Werkstück ein. Legen Sie das Werkstück auf die Grundplatte

an den hinteren Anschlag

und si- chern Sie es mittels des Schraubhalters

Hinweis: Achten Sie darauf, dass das Werkstück auf der Grundplatte

aufliegt (siehe Abb. E). VORSICHT! VERLETZUNGSGEFAHR! Achten Sie darauf, dass die Länge des Werkstücks mindestens der Hälfte des An- schlags

entspricht. Andernfalls kann sich das Werkstück lösen und herausschleudern. Stellen Sie die Anschläge

FANTS EN BAS ÂGE ET LES
