NÁVOD NA OBSLUHU Z31780 POWERFIX

Použivanie v súlade s určeným učelom Strana 42

Bezpečnostné upozornenia

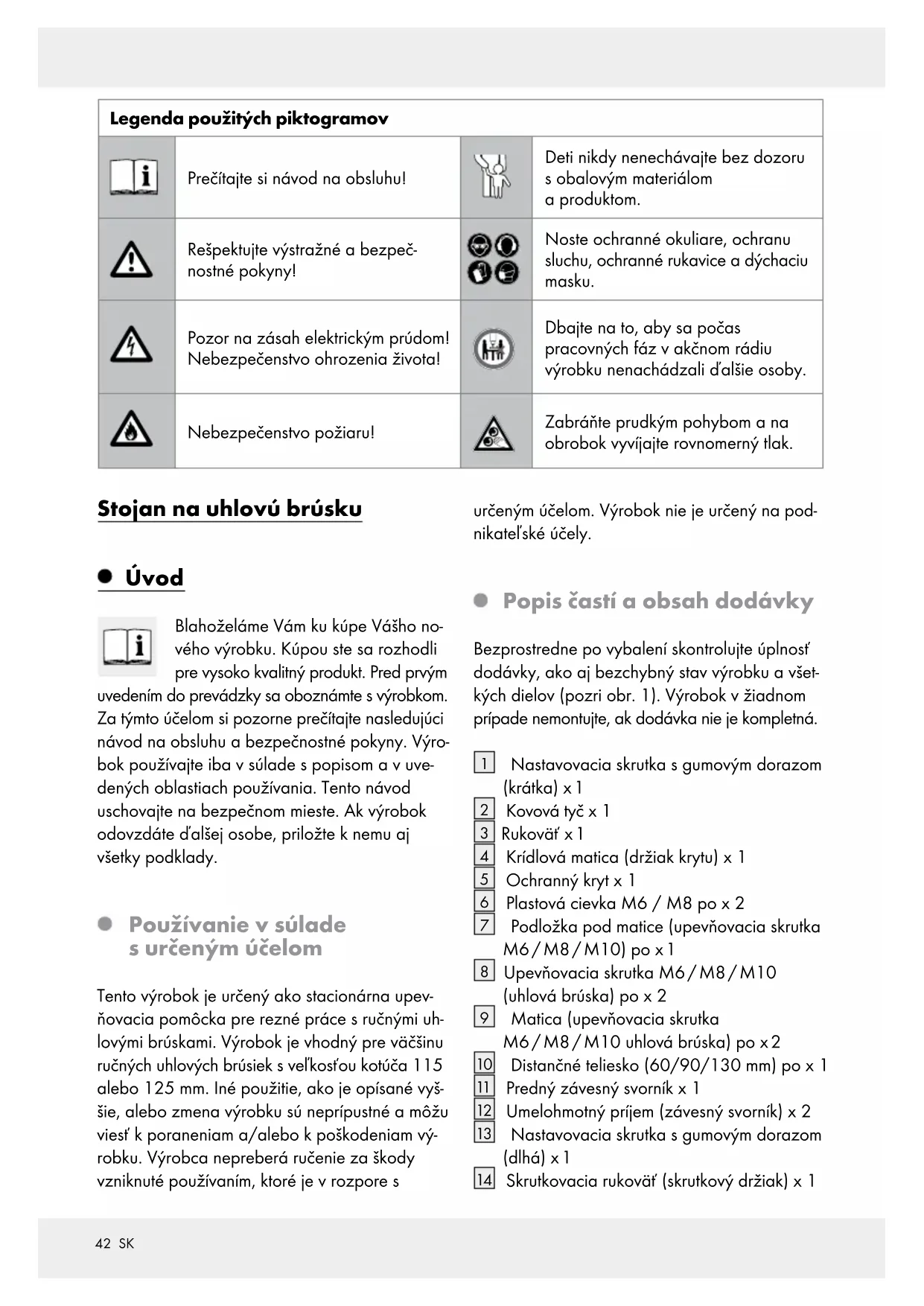

Legenda použitych piktogramov
i	Precítajte si námod na obsluh!		Deti nikdy nenechávajte bez dozoru s obalovým materiálom aprodukton.
!	Rešpektujte výstražné a bezpeč-nostnéPokynyl		Noste ochranné okuliare, ochranu sluchu, ochranné rukavice a dýchaciu masku.
4	Pozor na zásah elektrickým prúdom! Nebezpečenstvo ohrozeniaživota!		Dbajte na to, aby sa počas pracovných fáz v akčnom rádiu vyrobku nenachádzali d'alsie osoby.
	Nebezpečenstvo požiarul		Zabrámte prudkým pohybom a na obrobok vyvjajte rovnomeny tlak.

Stojan na uhlovú brúsku

- Uvod

- Použivanie v sulades určeným učelom

Tento vyrobok je urceny ako stacionárna upev-novacia pomocka pre rezne prace s ručnymi uhlovymi bruskami. Vyrobok je vchodny prevacsinu ručnych uhlovych brusiek s velkostou kotúca 115 alebo 125 mm. Iné použitie, ako je opisané vyssie, alebo zmena vyrobku su nepripustné a mozu viest' k poraneniam a/alebo k poskodeniam vyrobku. Vyrobca nepreberá ručenie za škody vzniknuté použivanim, ktoré je v Rozpore s

Bezprostredne po vybaleni skontrolujte uplnost dodávky, ak o aj bezchybný stav vyrobku a vsetkych dielov (pozri obr. 1). Vyrobok v ziadnom pripademontujte, ak dodávka nie je kompletná.

1 Nastavovacia skrutka s gumovym dorazom (kratka) x 1
2 Kovovátyc x 1
3 Rukovat × 1
4 Kridlova matica (drziak krytu) x 1
5 Ochranny kryt x 1
6 Plastová cievka Mó / M8 po x 2
7 Podložka pod matice (upevnovacia skrutka M6/M8/M10) po x 1
8 Upevnovacia skrutka M6/M8/M10 (uhlová brúska) po x 2
9 Matica (upevnovacia skrutka M6/M8/M10 uhlová brúska) po x2
10 Distancne teliesko (60/90/130 mm) po x 1
11 Predný závesné svorník x 1
12 Umelohmotny prijem (zavesny svornik) x 2
13 Nastavovacia skrutka s gumovym dorazom (dlhá) x 1
14 Skrutkovacia rukovat (skrutkovy drziak) x 1

15 Držiaci závit (skrutkový držiak) x 1
16 Vodiaca skrutka (skrutkovy drziak) x 1
17 Zarážka (skrutkový držiak) x 1
18 Doraz (zadny drziak) x 1
19 Skrutka s vnutornym sesthranom (upevnenie zavesny svornik) x 2
20 Základná platna x 1
21 Sedlo x 1
22 Podložka pod matice (skrutka s vnútorným šesthranom sedlo) x 2
23 Skrutka s vnutornym sesthranom (upevnenie sedlo) x 2
24 Drziak x 1
[25] Svorka x 1
26 Zadný závesný svorník x 1
27 Kridlova skrutka x 1
28 Imbusovy kIucx1
29 Skrutkovykl'ucx1

- Technické udaje

Max. rozmery obraného predmetu:

Rury: rura kruhoveho prierezu: 30 × 2 ~mm

$$ (\varnothing \times s) $$

iné tvary: 30× 2mm (S x s)

Tyce: kruhová ocel' 0 12 mm

ine tvary: 12 mm (S)

Dosky: 45 × 2 mm ( × s)

Material/Hmotnospf:

Material:hlinikovazliatina,

liatina (hlavné materialy)

Bezpečnostné upozornenia

VAROVANIE! Preciţaje si všetky bezpečnostné upozornenia a pokyny.

Nerešpektovanie bezpečnostnéch upozorneni a pouzovnove spôsobit zásah elektrickým prudom, požiar a / alebo závažné poranenia.

Vseobecnbezpecnostnepuozornenia

NEBEZPECENSTVOOHROZENIA ZIVOTA A NEBEZPECENSTVO URAZU PRE MALÉ

I STARSIE DETI! Nikdy nenechavajte deti bez dozoru s obalovym materialom. Existuje nebezpečenstro zadusenia obalovym materialom. Deti Často podcenujnebezpečenstro. Držte deti vždy v bezpečnej vzdialenosti od vyrobku. Vyrobok nie je určený na hranie.

Vase pracovisko udržiavajte Čisté a dobre osvetlené. Neporiadok a neosvetlené pracovné oblasti možu viest k urazom.
Vyrobok skladujte v bezprasnom a suchom prostredi.

Zabrantenebezpecenstvu ohrozenia zivota v dosledku zasahu elektrickym prudom!

Zabezpečte, aby sa sieťový kábel nedostal am do pracovnej oblasti kotúča alebo do oblasti úletu iskier.
Siefovky kabel uhlovej brusky vždy upevnite pomocou svoriek [pozri obr. C].
Pred vykonanim vsetkych cistiacich alebo nastavovacich prac na Vašom produkte vždy vytiahnite siefovu zăstrčku zo zásuvky.

Zabrante nebezpečenstvu poranenia a/alebo vzniku vecnych škôd!

Počas práce suhlovou bruskou
vždy nods ochranné okuliare,
ochranu sluchu a ochrannú obuv,
ako aj sieťku na vlasy, ak je to nutné (pri dlhých vlasoch) a dychaciu masku (závisle od opracovávaného materialú).
Pri práci svyrobkom nenoste široké oblečenie.
Upevnite vyrobok na upevnovacich otvoroch na pracovnom stole. Zabezpeche, aby stol a vyrobok pevne stal.
Ochrana oci musi tiez chrani' pred lietajucimi ciastockami, ktoré mozu vzniknuf pri roznych aplikaciach. Protiprachová resp. dychacia

maska musi filtrovat tieto ciastrocky, ktoré vznikaju pri Vami vykonávanej praci. Ak sa dlhsi cas yvstavujete vysokej hlasitosti, moze to ma' za následok stratu sluchu.

POZOR! NEBEZPECENSTVO PORA- NENIA! Dávajte pozor na to, aby ste poças prace neprisli do styku s rezným kotúčom.

Vždy používajte ochranny kryt 5 rezného kotúča.
Tento vyrobok použivajte iba s uhlovou bruskou, ktorá je vybavená vchodným kovovým ochranným krytom okolo kotúca (pozri obr. A).
Tento ochranny kryt umiestnite tak, aby rezny kotuc bezal v dolnej casti olvoreny, a ochranny kryt nemohol prisf do kontaktu s obrabanym predmetom.

POZOR! NEBEZPECENSTVO

POZIARU! Rezné prace vytrarajú iskry. Zabezpečte, aby sa v

pracovnej oblasti nenachádzali ziadne zápalné materiały.

■ Iskry možu poskodit farbu, sklo a iné povrchy.
Nenoste oblecenie z nylónu alebo polyesteru,
ale vchodné nezapalné oblecenie.
Zabezpečte, aby bol obrábaný predmet dobre upevný a pevné priliehal na zák-ladnej doske.
Nepoužívajte obroby, ktoré su prilis vel'ke, aby mohl byt bezpečne upevnene pomocou skrutkového držiaka.
Pred použivaním a počas používania pravidne kontrolujte pevné priliehanie větkych skrutiek.
Pravidelne kontrlujte pripadne poskodenia vyrobku. V dosledku vibraci si mozu skrutky pochas prevadzky uvol'niit.
Ak zistfte akékol'vek poškodenie Vasho výrobku, nepoužívajte ho.
Zabezpečte, aby bol rezný kotúč Vasej uhlovej brúsky namontovaný zvislek základnej platni.
V toto produit pouzivaje iba rezné kotuce, nie hrubovacie kotuce.
Pravidelne kontrolujte pripadné poskodenia rezného kotuča Vasej uhlovej brúsky.
Ak zistite akékol'vek prehlbeniny, ryhy alebo iné poskodenia, nepouživajte kotuc. Móze explodovat'.

Nikdy nesiahajte do pracovnej oblasti rezneho kotuca, až kým sa nezastavi.
Riad'te sa pouynmi vyrobcu elektropristrojov a reznych kotucov ohladom rezu.
Používajte iba uhlove brúsky, ktorych brúsny kotuc má priemer 115 alebo 125 mm.

Dbajte na to, aby sa pochas pra-covnych faz v akcnom radiu vy-robku nenachadzali d'alsie osoby.

Drzte pevne rukovat, ked' pouzivate uhlovu brusku, a umiestnite Vase rameno a telo tak, aby ste dokazali odolat pripadnému spata nému nárazu.
Zabránte uviaznutiu brúsneho kotúca a nevyvjajte nač prilis velký tlak. Nepokúšajte sa vykonat nadmerne hlboke rezy. Nadmerné použivanie brúsneho kotúca zvyšuje pravde-podobnost, ze sa zachyti a spôsobí spātný náraz alebo zlomenie brúsneho kotúca.
Ak sa brusny kotuc zasekol alebo ak z nejakého dovodu chcete zastavit rezanie, vypnite elektronáradie a počkajte, kym sa brusny kotuc upne zastavi. Nikdy sa nepokúšajte vytiahnut brusny kotuc z rezu, kym sa este toci. Inak hrozi spatný náraz. Zistite dovod zasekutia a obraný predmet adekvátne upravte.
Nepokračujte v procese rezania tak, ze opāt zavediete brúsny kotć do rezu a potom zapnete elektroproístroj. Namiesto toho najskór zapnite elektroproístroj a brúsny kotć zavedte do rezu až potom, ked dosiahol svoju plné rychlost'. Brúsny kotć sa moze zaseknúf, yskocit' z rezu alebo moze dojst' k spātnému nárazu, ak zapnete elektroproístroj, ked' sa brúsny kotć už nachadza v reze.

Montáž

POZOR! NEBEZPECENSTVO POZIARU!

Vyrobok montujte a použivajte iba na nehor'avom podklade.

Upevnitesedlo 21 pomocou inbusovych klučov 23 ako aj podložnych kruzkov pod matice 22 na základnu platnu 20 (pozri obr. A).

Upevniterukovat 3 pomocou zapustenej skrutky a prislušnej matice na držiak 24 (pozri obr. A).

Poznámka: Myslite prosim na to, ze uhlova bruska musi byt už pred montážou vybavená vchodným rezným kotúčom, pretoze výmena kotúča u zabudovanej uhlovej brúsky nie je možné.

Teraz namontujte uhlov brusku do drziaka 24.

Potom si pripravte prislu-sné upevnovacie skrutky 8, podlozné kolieska pod matice 7 ako aj prislu-sné matice 9, distancné telieska 10 a umelohmotné cievky 6.

Nasad'te potrebne plastové cievky 6 do závesnych svorníkov 11 26 (pozri obr. B).

Poznámka:Dbajte na to,aby sa pouzité plastové cievky 6 hodili k potrebnym upev- novacim skrutkam 8. Pre upevnovaciu skrutku M10 8 nepotrebujete plastovú cievku.

Prisrobujte vchodn upevnovaciu skrutku 8 cez zadny zavesny svornik (pozri obr. B).

Upevnitezadnyzávesnysvornik 26tak, ze utiahnete prislušnúmaticu 9 upevnovacej skrutky 8 (tzn. otočite v smere závesného svornika 26) (pozri obr. B).

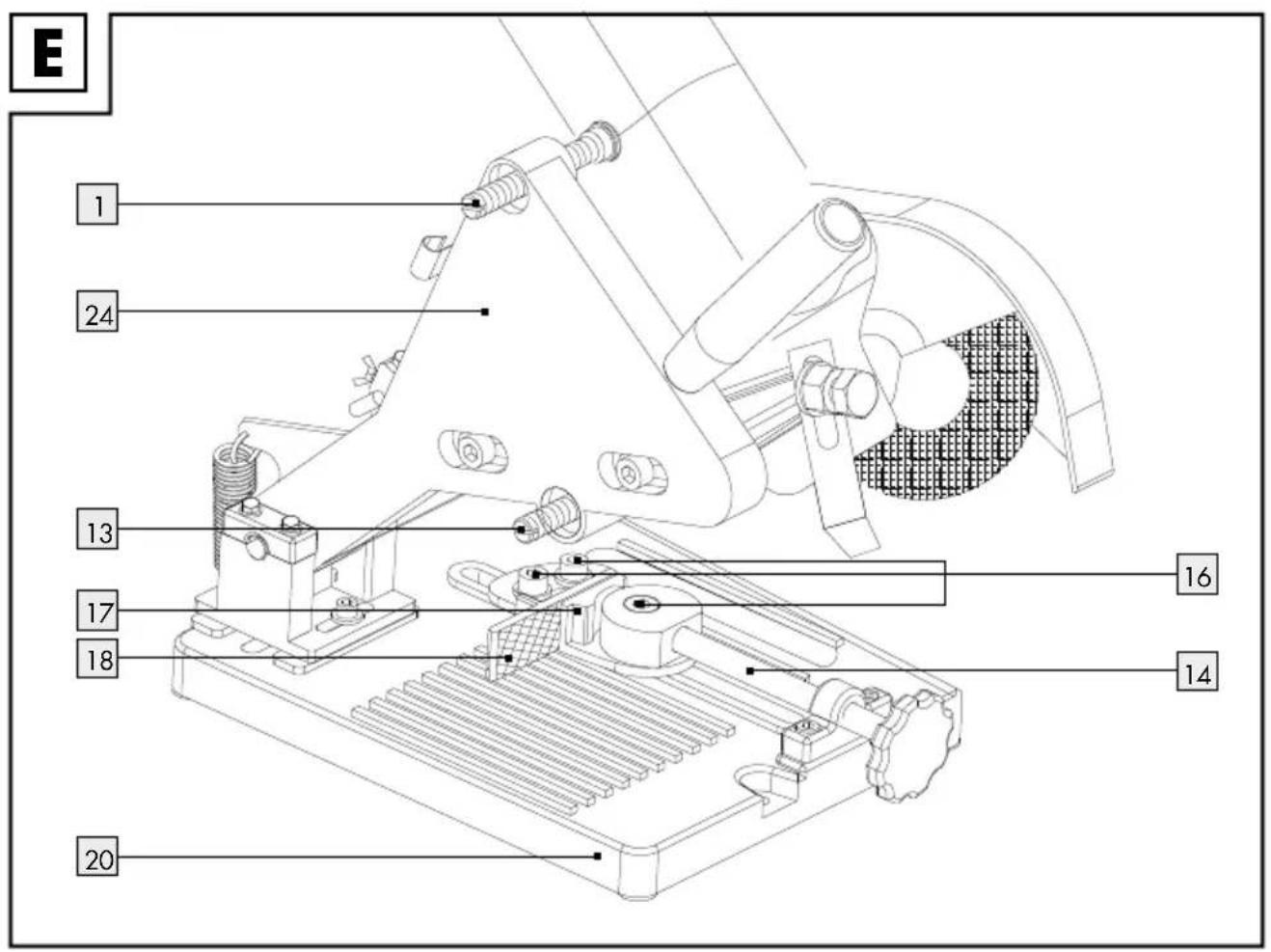

Prestrctenastavovaciuskrutku 13 cez spodny otvor a nastavovaciu skrutku 1 cez horny otvor drziaka24 (pozri obr. E). Gumové dorazy skrutiek musia neskör priliehat na schranke uhlovej brúsky.

Teraz nasadte umelohmotné priemy 12 závesnych svorníkov 11, 26 na vedenie držiaka 24 (pozri obr. B).

Potom upevnite zavesne svorniky 11,26 ceztieto umelohmotne primy12 pomocou skrutiek s vnutornym sesfhranom 19 do pozdznych otvorov drziaka24 (pozri obr.B).

Na prednom závesnom svorníku [11] zasunte Želané distancné teliesko [10] do upevnovacej skrutky [8] a podložku pod maticu [7] (pozri obr. D).
Poznámka:Prilożené su 3 distancné telieska 10 v roznych dlžkach. Vyberte si distancné teliesko 10 s potrebnou dlžkou.
Poznámka: Nastavte distancné teliesko
10 tak, aby sa rezný kotuč nemohol dotykat
pracovného stola pod základnou platnou
20 (pozri obr. E).
Prisrobujte vchodnú upevnovaciu skrutku 8 cez predny zavesny svornik 11.
Upevnite predny zavesny svornik 11 tak, ze utiahnete maticu 9 upevnovacej skrutky 8 (tzn. otočite v smere zavesného svornika 11).
Nastavtenastavovacieskruty 1,13tak,abybola uhlovabruska namontovanazislek zakladnej platni20a pevne na drziaku24 (pozri obr.E).
Po miernom uvol'neni skrutiek nastavte sedlo 21 s vnutornym sesfhranom 23 tak, aby sa rezny kotuc uhlovej brusky ponaral stredovdo vyezuzakladnej platne 20.
Teraz namontujte ochranny kryt 5. Nasad'te preto ochranny kryt 5 na kovovu tyc 2 a upevnite ho pomocou kridlovej matice 4 (pozri obr. C).
Potom nasadte kovovtu c 2 do prislu-snheo otvorudziaka a upevnite ju pomocou kridlovej skrutky (pozri obr. C).
Kabel uhlovej brusky vzdy upevnite pomocou svoriek [25].
Po ukončeni montáze na niedkol'ko sekünd zapnite uhlov brúsku a potom ju znova vypnite. Potom znova skontrolujte pevné priliehanie vsetkych skrutiek.

- Obsluha

Nastavtevodiacuskrutku pre zelany obrabany predmet.
Položte obrobok na základnú platnu 20 na zadnú zarázku 18 a zaistite ho pomocou skrutkovaceho držiaka 14.

Poznámka: Dbajte na to, aby obrobok ležal na základnej platni [20] (pozri obr. E).

POZOR! NEBEZPECENSTVO PORA

NENIA! Dbajte na to, aby dlžka obrobku zodpovedala minimáne polovici zarázky18. Inak sa moze obrobok uvol'ni't a vystrelit'.

Nastavtedorazy 17, 18 tak,aby sa obrobok nachadzal v strede rezného kotuca.

Teraz zapnite uhlovu brusku a pritlachte ju na obrobok.
Zabrante prudkym pohybon a na obrobok vyvijaje rovnomeny tlak.

- Cistenie a udržba

Na cistenie a udrzbu pouzite iba mierne navlhcenu handricku, ktora nepus'ta vlakna.

Likvidácia

Obal pozostava z ekologickych materialov, ktoré możete odovzdat na miestnych recyklačnych zbernych miestach.

O możnostiach likvidácie opotrebovaného vyrobku sa moźete informovat na Vasej obecnej alebo mestskej správe.

OWIM GmbH & Co. KG

Stiftsbergstraße 1

DE-74167 Neckarsulm

GERMANY

ModelNo.:Z31780

Version: 11/2018
