One+ R18DD7 - Visseuse RYOBI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perceuse-visseuse
Marque	RYOBI
Modèle	One+ R18DD7
Alimentation	Batterie Lithium-ion 18 V (système One+)
Mandrin	Auto-serrant (sans clé)
Capacité de serrage du mandrin	13 mm maximum
Vitesse variable	Oui, par gâchette électronique
Sens de rotation	Réversible (gauche/droite)
Nombre de vitesses	2 (sélecteur d'engrenage)
Couple réglable	Oui (bague de réglage à plusieurs positions)
Éclairage	Voyant LED intégré
Plateau magnétique	Oui (pour maintien des vis)
Logement pour embout	Oui (intégré dans la poignée)
Accroche de ceinture	Oui (amovible)
Utilisation prévue	Perçage du bois, métal, plastique ; vissage/dévissage
Température d'utilisation	0 °C à 40 °C
Température de stockage	0 °C à 40 °C
Température de charge	10 °C à 38 °C
Garantie	24 mois (extensible en ligne sous 30 jours)
Entretien	Nettoyer avec un chiffon ; ne pas utiliser de solvants
Pièces détachées	Utiliser exclusivement des pièces d'origine constructeur
Système de batterie	One+, interchangeable avec d'autres outils Ryobi

FOIRE AUX QUESTIONS - One+ R18DD7 RYOBI

Comment changer le sens de rotation de la perceuse ?

Utilisez le sélecteur de sens de rotation situé au-dessus de la gâchette. Poussez-le vers la gauche pour la rotation en sens horaire (vissage) et vers la droite pour le sens antihoraire (dévissage).

Comment régler le couple de serrage ?

Tournez la bague de réglage du couple située derrière le mandrin. Plus le chiffre est élevé, plus le couple est important. Cela permet d'éviter de trop serrer les vis ou d'endommager les matériaux fragiles.

Comment utiliser les deux vitesses ?

Le sélecteur d'engrenage se trouve sur le dessus de l'outil. Position 1 pour une vitesse lente avec un couple élevé (vissage), position 2 pour une vitesse rapide (perçage). Utilisez l'outil à l'arrêt pour changer de vitesse.

Quelle batterie utiliser avec la One+ R18DD7 ?

Utilisez une batterie Lithium-ion 18 V de la gamme Ryobi One+. Toutes les batteries One+ sont compatibles. Ne pas utiliser de batterie d'une autre marque ou d'une tension différente.

Comment entretenir la perceuse ?

Nettoyez l'outil avec un chiffon propre et sec. N'utilisez jamais de solvants ou de produits chimiques agressifs. Gardez les fentes de ventilation exemptes de poussière. Pour les réparations, contactez un centre de service agréé.

Que faire en cas de blocage du foret ?

Arrêtez immédiatement l'outil. Ne le remettez pas en marche tant que le foret est bloqué. Retirez la batterie, puis déterminez la cause : le foret peut être en biais ou avoir traversé la pièce. Corrigez la situation avant de reprendre le travail.

Puis-je percer du métal avec cette perceuse ?

Oui, vous pouvez percer des trous dans le bois, le métal et le plastique avec un foret de diamètre inférieur à 13 mm. Utilisez une vitesse lente et exercez une pression modérée. Portez toujours des lunettes de protection.

La perceuse est-elle livrée avec une batterie et un chargeur ?

Non, la perceuse est vendue nue (sans batterie ni chargeur) dans sa version de base. Vérifiez l'emballage : certains kits incluent batterie et chargeur. Assurez-vous d'acheter des composants compatibles One+.

Quelle est la durée de la garantie et comment l'étendre ?

La garantie légale est de 24 mois à compter de la date d'achat. Pour l'étendre, enregistrez votre outil sur www.ryobitools.eu dans les 30 jours suivant l'achat. La confirmation par e-mail et la facture feront foi.

Comment enregistrer l'outil pour l'extension de garantie ?

Rendez-vous sur le site www.ryobitools.eu, remplissez le formulaire d'enregistrement avec le numéro de série et la date d'achat. Vous recevrez un e-mail de confirmation. Conservez la facture originale comme preuve d'achat.

MODE D'EMPLOI One+ R18DD7 RYOBI

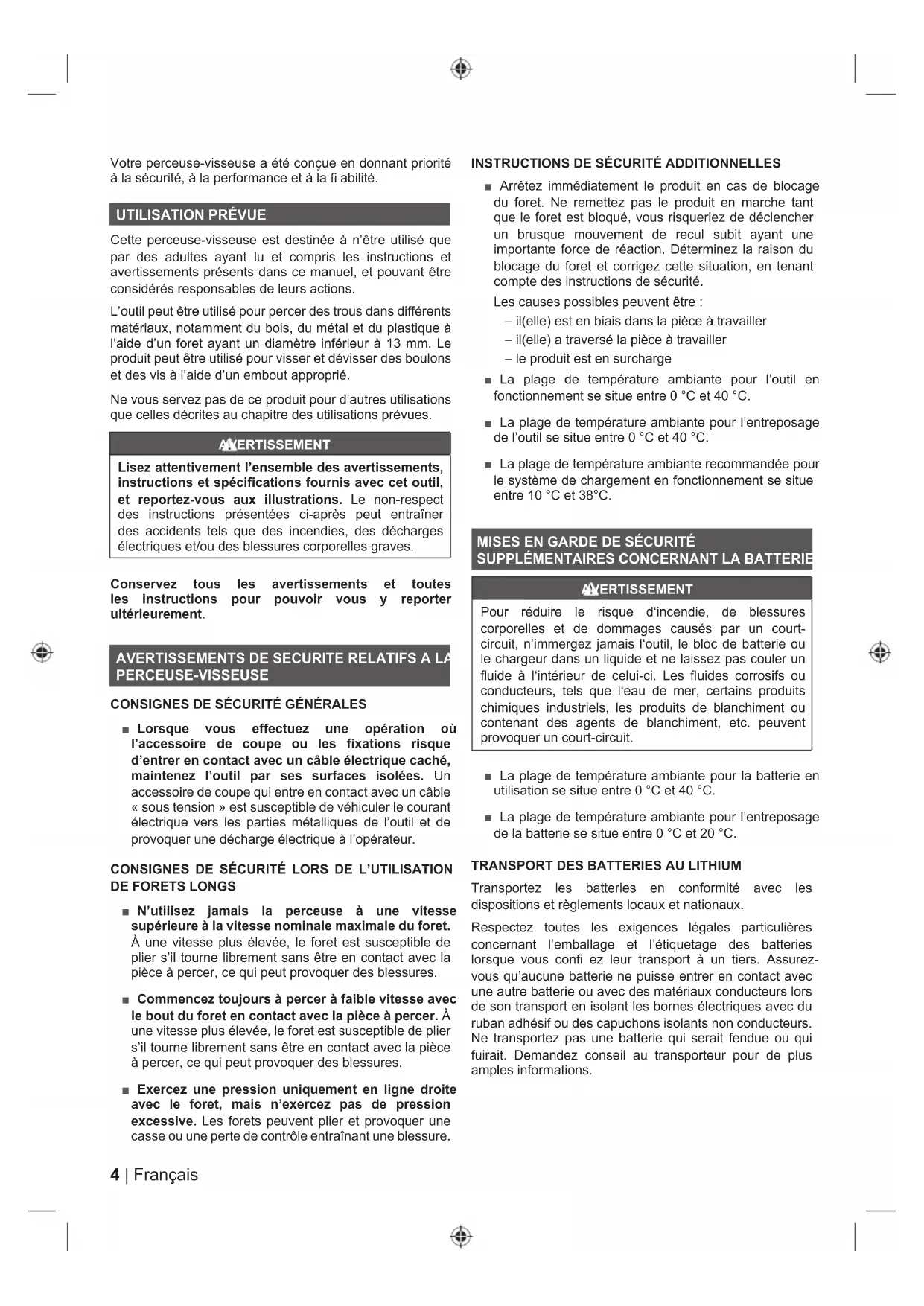

Votre perceuse-visseuse a été conçue en donnant priorité à la sécurité, à la performance et à la fi abilité.

UTILISATION PRÉVUE

Cette perceuse-visseuse est destinée à n'être utilisé que par des adultes ayant lu et compris les instructions et avertissements présents dans ce manuel, et pouvant être considérés responsables de leurs actions.

L'outil peut être utilisé pour percer des trous dans différents matériaux, notamment du bois, du métal et du plastique à l'aide d'un foret ayant un diamètre inférieur à 13 mm. Le produit peut être utilisé pour visser et dévisser des boulons et des vis à l'aide d'un embout approprié.

Ne vous servez pas de ce produit pour d'autres utilisations que celles décrites au chapitre des utilisations prévues.

AVERTISSEMENT

Lisez attentivement l'ensemble des avertissements, instructions et spécifications fournis avec cet outil, et reportez-vous aux illustrations. Le non-respect des instructions présentées ci-après peut entraîner des accidents tels que des incendies, des décharges électriques et/ou des blessures corporelles graves.

Conservez tous les avertissements et toutes les instructions pour pouvoir vous y reporter ultérieurement.

AVERTISSEMENTS DE SECURITE RELATIFS A LA PERCEUSE-VISSEUSE

CONSIGNES DE SÉCURITÉ GÉNÉRALES

Lorsque vous effectuez une opération où l'accessoire de coupe ou les fixations risque d'entrer en contact avec un câble électrique caché, maintenez l'outil par ses surfaces isolées. Un accessoire de coupe qui entre en contact avec un câble « sous tension » est susceptible de véhiculer le courant électrique vers les parties métalliques de l'outil et de provoquer une décharge électrique à l'opérateur.

CONSIGNES DE SÉCURITÉ LORS DE L'UTILISATION DE FORETS LONGS

N'utilisez jamais la perceuse à une vitesse supérieure à la vitesse nominale maximale du foret. À une vitesse plus élevée, le foret est susceptible de plier s'il tourne librement sans être en contact avec la pièce à percer, ce qui peut provoquer des blessures.
Commencez toujours à percer à faible vitesse avec le bout du foret en contact avec la pièce à percer. À une vitesse plus élevée, le foret est susceptible de plier s'il tourne librement sans être en contact avec la pièce à percer, ce qui peut provoquer des blessures.
Exercez une pression uniquement en ligne droite avec le foret, mais n'exercez pas de pression excessive. Les forets peuvent plier et provoquer une casse ou une perte de contrôle entraînant une blessure.

INSTRUCTIONS DE SÉCURITÉ ADDITIONNELLES

Arrêtez immédiatement le produit en cas de blocage du foret. Ne remettez pas le produit en marche tant que le foret est bloqué, vous risqueriez de déclencher un brusque mouvement de recul subit ayant une importante force de réaction. Déterminez la raison du blocage du foret et corrigez cette situation, en tenant compte des instructions de sécurité.

Les causes possibles peuvent être :

• il(elle) est en biais dans la pièce à travailler
• il(elle) a traversé la pièce à travailler
  – le produit est en surcharge

■ La plage de température ambiante pour l'outil en fonctionnement se situe entre 0 °C et 40 °C.
■ La plage de température ambiante pour l'entreposage de l'outil se situe entre 0 °C et 40 °C.
- La plage de température ambiante recommandée pour le système de chargement en fonctionnement se situe entre 10 °C et 38°C.

MISES EN GARDE DE SÉCURITÉ SUPPLÉMENTAIRES CONCERNANT LA BATTERIE

AVERTISSEMENT

Pour réduire le risque d'incendie, de blessures corporelles et de dommages causés par un court-circuit, n'immergez jamais l'outil, le bloc de batterie ou le chargeur dans un liquide et ne laissez pas couler un fluide à l'intérieur de celui-ci. Les fluides corrosifs ou conducteurs, tels que l'eau de mer, certains produits chimiques industriels, les produits de blanchiment ou contenant des agents de blanchiment, etc. peuvent provoquer un court-circuit.

■ La plage de température ambiante pour la batterie en utilisation se situe entre 0 °C et 40 °C.
■ La plage de température ambiante pour l'entreposage de la batterie se situe entre 0 °C et 20 °C.

TRANSPORT DES BATTERIES AU LITHIUM

Transportez les batteries en conformité avec les dispositions et règlements locaux et nationaux.

Respectez toutes les exigences légales particulières concernant l'emballage et l'étiquetage des batteries lorsque vous confi ez leur transport à un tiers. Assurez-vous qu'aucune batterie ne puisse entrer en contact avec une autre batterie ou avec des matériaux conducteurs lors de son transport en isolant les bornes électriques avec du ruban adhésif ou des capuchons isolants non conducteurs. Ne transportez pas une batterie qui serait fendue ou qui fuirait. Demandez conseil au transporteur pour de plus amples informations.

RISQUES RÉSIDUELS

Même lorsque le produit est utilisé selon les prescriptions, il reste impossible d'éliminer totalement certains facteurs de risque résiduels. Les dangers suivants risquent de se présenter en cours d'utilisation et l'utilisateur doit prêter particulièrement garde aux points suivants :

■ Dommage auditif causé par le bruit -Portez une protection auditive adaptée et limitez le temps d'exposition.
■ Blessures oculaires -Portez des lunettes ou un masque de protection lorsque vous utilisez le produit.
■ Blessures dues aux vibrations -Limitez le temps d'exposition. Suivez les instructions du paragraphe Réduction des risques.
■ Électrocution provoquée par un contact avec des fils cachés

-Ne tenez le produit que par ses surfaces isolées.

■ Blessures dues à la poussière

—Les poussières générées lors de l'utilisation du produit sont susceptibles d'entraîner des troubles respiratoires. Portez un masque anti-poussière à filtre adapté assurant une protection contre les particules émanant du matériau travaillé.

RÉDUCTION DES RISQUES

Il a été reporté que les vibrations engendrées par les outils tenus à main peuvent contribuer à l'apparition d'un état appelé le syndrome de Raynaud chez certaines personnes. Les symptômes peuvent comprendre des fourmillements, un engourdissement et un blanchiment des doigts, généralement par temps froid. Des facteurs héréditaires, l'exposition au froid et à l'humidité, le régime alimentaire, le tabagisme et les habitudes de travail peuvent contribuer au développement de ces symptômes. Certaines mesures peuvent être prises par l'utilisateur pour aider à réduire les effets des vibrations:

• Gardez votre corps au chaud par temps froid. Lorsque vous utilisez l'appareil, portez des gants afin de garder vos mains et vos poignets au chaud. Le temps froid est considéré comme un facteur contribuant très largement à l'apparition du syndrome de Raynaud.
  ■ Après chaque session de travail, pratiquez des exercices qui favorisent la circulation sanguine.
  ■ Faites des pauses fréquentes. Limitez la quantité d'exposition journalière.

Si vous ressentez l'un des symptômes associés à ce syndrome, arrêtez immédiatement le travail et consultez votre médecin pour lui en faire part.

AVERTISSEMENT

L'utilisation prolongée d'un outil est susceptible de provoquer ou d'aggraver des blessures. Assurez-vous de faire des pauses de façon régulière lorsque vous utilisez tout outil de façon prolongée.

1. Sélecteur d'engrenage
2. Bague de réglage du couple
3. Mandrin auto-serrant
4. Sélecteur de sens de rotation
5. Gâchette avec variateur
6. Poignée, surface de préhension isolée
7. Plateau magnétique
8. Voyant LED
9. Logement pour embout
10. Embouts de vissage
11. Réceptacle de la batterie
12. Accroche de ceinture

ENTRETIEN

AVERTISSEMENT

Le produit ne doit jamais être branché à une source de courant lorsque vous y montez des pièces, lorsque vous effectuez des réglages, lorsque vous le nettoyez, lorsque vous l'entretenez, ou lorsque vous ne l'utilisez pas. Déconnecter le produit de l'alimentation électrique empêche les démarrages accidentels qui peuvent causer des blessures graves.

AVERTISSEMENT

N'effectuez l'entretien qu'à l'aide de pièces détachées et d'accessoires d'origine constructeur. L'utilisation de toute autre pièce est susceptible de présenter un danger ou d'endommager votre outil.

- Évitez d'utiliser des solvants pour nettoyer les parties en plastique. La plupart des plastiques sont susceptibles d'être endommagés par les solvants disponibles dans le commerce. Utilisez un chiffon propre pour essuyer les impuretés, la poussière, etc.

AVERTISSEMENT

Ne laissez jamais du liquide de frein, de l'essence, des produits pétroliers, des huiles pénétrantes, etc. entrer en contact avec les éléments en plastique. Les produits chimiques peuvent endommager, affaiblir ou détruire les plastiques, ce qui pourrait entraîner de graves blessures.

AVERTISSEMENT

Pour plus de sécurité et de fiabilité, toutes les réparations doivent être effectuées par un centre de service agréé.

PROTECTION DE L'ENVIRONNEMENT

Recyclez les matières premières au lieu de les jeter avec les ordures ménagères. Pour protéger l'environnement, l'outil, les accessoires et les emballages doivent être triés.

SYMBOLES

Alerte de sécurité

V Volts

Courant continu

min ^-1

Nombre de tours ou de mouvements par minute

Capacité du mandrin

Conformité CE

Vitesse à vide

Marque de conformité d'Eurasie

Veuillez lire attentivement les instructions avant de mettre l'appareil en marche.

Marque de conformité ukrainienne

Les produits électriques hors d'usage ne doivent pas être jetés avec les ordures ménagères. Recyclez-les par l'intermédiaire des structures disponibles. Contactez les autorités locales ou votre distributeur pour vous renseigner sur les conditions de recyclage.

SYMBOLES PRÉSENTS DANS LE MANUEL

Remarque

Pièces détachées et accessoires vendus séparément

Couple maximum

Couple, minimum

Vitesse, minimum

Vitesse, maximum

Les symboles suivants, et les noms qui leur sont associés, permettent d'expliquer les différents niveaux de risques liés à l'utilisation de cet outil.

DANGER

Imminence d'un danger qui, si l'on n'y prend garde, peut entraîner des blessures graves voire mortelles.

AVERTISSEMENT

Situation potentiellement dangereuse qui, si l'on n'y prend garde, peut entraîner des blessures graves voire mortelles.

ATTENTION

Situation potentiellement dangereuse qui, si l'on n'y prend garde, peut entraîner des blessures moyennes ou légères.

ATTENTION

(Sans symbole de sécurité) Indique une situation pouvant provoquer des dommages matériels.

Le niveau d'émission des vibrations indiqué dans cette feuille d'information a été mesuré en concordance avec un test normalisé fourni par EN60745 et peut être utilisé pour comparer un outil à un autre. Il peut être utilisé pour une évaluation préliminaire de l'exposition. Le niveau déclaré d'émission des vibrations s'applique à l'utilisation principale de l'outil. Toutefois, si l'outil est utilisé pour des applications différentes, avec des accessoires dif férents, ou mal entretenu, l'émission de vibrations peut être différente. Le niveau d'exposition peut en être augmenté de façon significative tout au long de la période de travail.

Une estimation du niveau d'exposition aux vibrations doit aussi prendre en compte les périodes où l'outil est arrêté ainsi que les périodes où il fonctionne sans vraiment travailler. Le niveau d'exposition pendant la durée totale du travail peut en être réduit de façon significative. Prenez en considération les mesures additionnelles de sécurité à prendre pour protéger l'opérateur des ef fets des vibrations telles que: maintien de l'outil et de ses accessoires, maintien des mains au chaud, organisation du travail.

WARNUNG

En plus des droits statutaires liés à l'achat, ce produit est couvert par une garantie telle que décrite ci-dessous.

1. La durée de la garantie accordée au consommateur est de 24 mois à partir de la date d'achat. Cette date doit être authentifiée par une facture ou toute autre preuve d'achat. Le produit a été conçu en vue d'une utilisation strictement privée. Aucune garantie ne s'applique donc en cas d'utilisation professionnelle ou commerciale.
2. Il existe pour une partie de la gamme d'outils électroportatifs (AC/DC), une possibilité d'étendre la période de garantie au-delà de la période précédemment décrite en utilisant le formulaire d'enregistrement présent sur le site Internet www.ryobitools.eu. L'éligibilité d'un outil est clairement affichée dans les points de vente et/ou sur l'emballage et la documentation. L'utilisateur final doit enregistrer son/ses outil(s) nouvellement acheté(s) en ligne dans les 30 jours qui suivent la date d'achat. L'utilisateur a la possibilité de s'enregistrer pour l'extension de garantie dans son pays de résidence si celui-ci est listé dans le formulaire d'enregistrement en ligne où cette option est valide. L'utilisateur final doit donner son consentement pour l'enregistrement des données requises pour accéder au site et doit accepter les termes et conditions. La confirmation d'enregistrement, envoyée par courrier électronique, ainsi que la facture originale mentionnant la date d'achat serviront de preuve de l'extension de garantie.
3. La garantie couvre pendant la période de garantie les défauts des produits liés à la fabrication et aux matériaux à la date d'achat. La garantie est limitée à la réparation et/ou au remplacement et n'inclut aucune autre obligation, tel que, mais sans s'y limiter, les dommages accessoires ou indirects. La garantie est non valable en cas de mauvaise utilisation du produit, d'utilisation contraire aux instructions du mode d'emploi, ou en cas de branchement incorrect. Cette garantie ne s'applique pas pour :

- tout dommage au produit résultant d'un mauvais entretien

• tout produit ayant été altéré ou modifié
• tout produit dont les marquages originaux d'identification (marque, numéro de série) ont été dégradés, altérés ou retirés
• tout dommage causé par le non-respect des instructions du mode d'emploi
• tout produit non CE

• tout produit ayant subi une tentative de réparation par du personnel non qualifié ou sans autorisation préalable de Techtronic Industries

• tout produit raccordé à une alimentation secteur non conforme (ampérage, voltage, fréquence)

• tout dommage causé par des influences extérieures (chimiques, physiques, chocs) ou par des substances étrangères

• l'usure normale des pièces consommables

• une utilisation inappropriée, une surcharge de l'outil
• l'utilisation de pièces ou accessoires non agréés
• accessoires de l'outil électrique fournis avec l'outil ou achetés séparément. Cela comprend notamment les embouts de vissage, les forets de perceuse, les disques abrasifs, le papier de verre et les lames, le guide latéral

• Les composants (pièces et accessoires) sujets à l'usure naturelle, ceci incluant notamment les mandrins, les charbons, adaptateurs SDS, les cordons d'alimentation, les poignées auxiliaires, les mallettes de transport, les plateaux de ponçage, les sacs collecteurs de poussière, les tubes d'extraction de poussière, les carrés de clé à choc, etc.

• Si le produit doit être réparé, envoyez-le à un service après-vente agréé RYOBI dont vous trouverez ci-dessous la liste pour chaque pays. Dans certains pays, votre revendeur RYOBI se chargera d'envoyer le produit à un centre de réparation RYOBI. Lorsque vous envoyez un produit à un service après-vente RYOBI, celui-ci doit être correctement emballé, sans contenir aucun produit dangereux tel que de l'essence, et vous devez indiquer votre adresse ainsi qu'une courte description du problème.

• Une réparation / un remplacement sous garantie est gratuit(e). Ceci ne constituera pas une extension de garantie ni un nouveau départ de la période de garantie. Les pièces ou les outils remplacés deviennent notre propriété. Dans certains pays, les frais de port devront être assumés par l'expéditeur. Vos droits statutaires restent inchangés.
• Cette garantie est valable au sein de l'Europe, de la Suisse, de l'Islande, de la Norvège, du Liechtenstein, de la Turquie, de la Russie. En dehors de ces zones, veuillez contacter votre distributeur agréé RYOBI pour déterminer si une autre garantie s'applique.

SERVICE APRÈS-VENTE AGRÉÉ

Pour trouver le service après-vente agréé le plus proche, rendez-vous sur http://fr.ryobitools.eu/header/service-and-support/service-agents.

DE RYOBI® GARANTIEBEDINGUNGEN

Déclarons par la présente que le produit

Perceuse-visseuse

Marque: RYOBI

Numéro de modèle: R18DD7

Étendue des numéros de série: 47504101000001 - 47504101999999

est conforme aux Directives Européennes et Normes Harmonisées suivantes

2006/42/EC, 2014/30/EU, 2011/65/EU

EN 55014-1:2017, EN 55014-2:2015, EN 60745-1:2009+A11:2010,

EN 60745-2-1:2010

La documentation RoHS a été dressée d'après EN 50581:2012

Todd Chipner

Directeur principal, Réglementation & Sécurité

Autorisé à rédiger le dossier technique:

Alexander Krug, Directeur Général

Techtronic Industries GmbH

Dhr. Directeur, Regelgeving en veiligheid

Alexander Krug, Directeur

Techtronic Industries GmbH

FR RYOBI est une marque déposée de Ryobi Limited, et est utilisée sous license.
