One+ R18DD7 - Skrutkovač RYOBI - Bezplatný návod na obsluhu

Typ produktu	Vŕtačka-skrutkovačka
Značka	RYOBI
Model	One+ R18DD7
Napájanie	Lítium-iónová batéria 18 V (systém One+)
Skľučovadlo	Samoupínacie (bez kľúča)
Upínacia kapacita skľučovadla	maximálne 13 mm
Variabilná rýchlosť	Áno, elektronickou spúšťou
Smer otáčania	Obrátený (vľavo/vpravo)
Počet rýchlostí	2 (voľba prevodov)
Nastaviteľný krútiaci moment	Áno (nastavovací krúžok s viacerými polohami)
Osvetlenie	Vstavaná LED kontrolka
Magnetická platnička	Áno (na udržanie skrutiek)
Úložisko pre hrot	Áno (integrované v rukoväti)
Pútko na opasok	Áno (odnímateľné)
Určené použitie	Vŕtanie do dreva, kovu, plastu; skrutkovanie/odskrutkovanie
Prevádzková teplota	0 °C až 40 °C
Skladovacia teplota	0 °C až 40 °C
Teplota nabíjania	10 °C až 38 °C
Záruka	24 mesiacov (predĺžiteľná online do 30 dní)
Údržba	Čistite handričkou; nepoužívajte rozpúšťadlá
Náhradné diely	Používajte výhradne originálne diely výrobcu
Batériový systém	One+, zameniteľný s inými nástrojmi Ryobi

Často kladené otázky - One+ R18DD7 RYOBI

Ako zmeniť smer otáčania vŕtačky?

Použite volič smeru otáčania umiestnený nad spúšťou. Posuňte ho doľava pre otáčanie v smere hodinových ručičiek (skrutkovanie) a doprava pre proti smeru hodinových ručičiek (odskrutkovanie).

Ako nastaviť krútiaci moment?

Otáčajte nastavovacím krúžkom krútiaceho momentu umiestneným za skľučovadlom. Čím vyššie číslo, tým väčší krútiaci moment. Pomáha to predísť prílišnému dotiahnutiu skrutiek alebo poškodeniu krehkých materiálov.

Ako používať dve rýchlosti?

Volič prevodov sa nachádza na vrchu nástroja. Poloha 1 pre pomalú rýchlosť s vysokým krútiacim momentom (skrutkovanie), poloha 2 pre rýchlu rýchlosť (vŕtanie). Na zmenu rýchlosti používajte nástroj v pokoji.

Akú batériu používať s One+ R18DD7?

Použite lítium-iónovú batériu 18 V z radu Ryobi One+. Všetky batérie One+ sú kompatibilné. Nepoužívajte batériu inej značky alebo s iným napätím.

Ako udržiavať vŕtačku?

Čistite nástroj čistou a suchou handričkou. Nikdy nepoužívajte rozpúšťadlá ani agresívne chemikálie. Udržiavajte vetracie štrbiny bez prachu. Na opravy kontaktujte autorizované servisné stredisko.

Čo robiť v prípade zaseknutia vrtáka?

Okamžite zastavte nástroj. Nezapínajte ho, kým je vrták zaseknutý. Vyberte batériu a potom zistite príčinu: vrták môže byť nakrivo alebo mohol prejsť cez obrobok. Situáciu napravte pred opätovným začatím práce.

Môžem vŕtať do kovu touto vŕtačkou?

Áno, môžete vŕtať otvory do dreva, kovu a plastu vrtákom s priemerom menším ako 13 mm. Použite pomalú rýchlosť a vyvíjajte mierny tlak. Vždy noste ochranné okuliare.

Je vŕtačka dodávaná s batériou a nabíjačkou?

Nie, vŕtačka sa v základnej verzii predáva nahá (bez batérie a nabíjačky). Skontrolujte balenie: niektoré súpravy obsahujú batériu a nabíjačku. Uistite sa, že kupujete kompatibilné komponenty One+.

Aká je doba záruky a ako ju predĺžiť?

Zákonná záruka je 24 mesiacov odo dňa nákupu. Na jej predĺženie zaregistrujte svoj nástroj na www.ryobitools.eu do 30 dní od nákupu. Potvrdenie e-mailom a faktúra budú slúžiť ako dôkaz.

Ako zaregistrovať nástroj na predĺženie záruky?

Prejdite na stránku www.ryobitools.eu, vyplňte registračný formulár so sériovým číslom a dátumom nákupu. Dostanete potvrdzujúci e-mail. Pôvodnú faktúru si uschovajte ako doklad o kúpe.

NÁVOD NA OBSLUHU One+ R18DD7 RYOBI

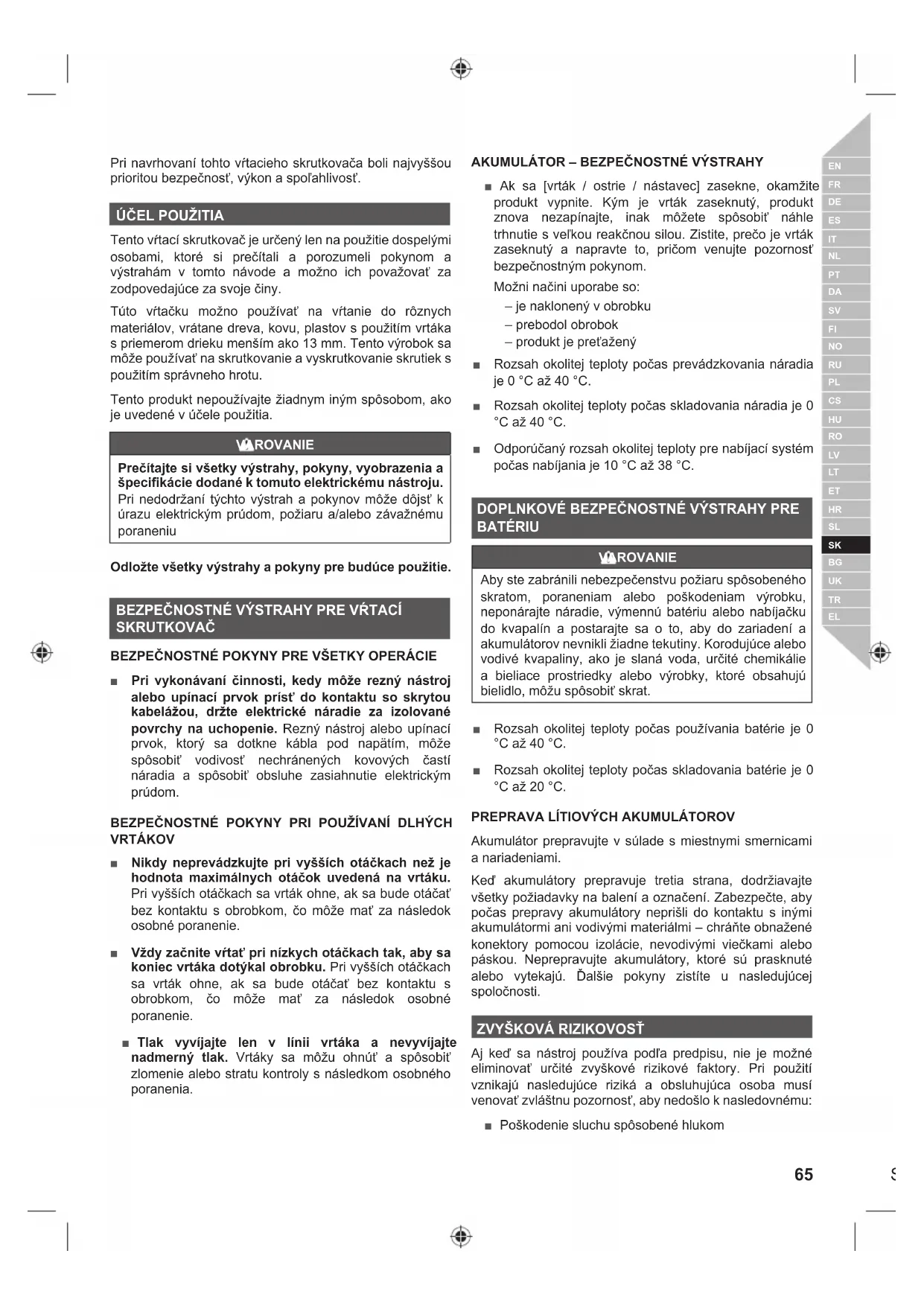

Pri navrhovaní tohto vítacieho skrutkovača boli najvyššou prioritou bezpečnosť, výkon a spoľahlivosť.

ÚČEL POUŽITIA

Tento vítací skrutkovač je určený len na použitie dospelými osobami, ktoré si prečítali a porozumeli pokynom a výstrahám v tomto návode a možno ich považovať za zodpovedné za svoje činy.

Túto vrtačku možno používať na vŕtanie do rôznych materiálov, vrátane dreva, kovu, plastov, s použitím vrtáka s priemerom drieku menším ako 13 mm. Tento výrobok sa môže používať na skrutkovanie a vyskrutkovanie skrutiek s použitím správneho hrotu.

Tento produkt nepoužívajte žiadnym iným spôsobom, ako je uvedené v účele použitia.

VROVANIE

Prečítajte si všetky výstrahy, pokyny, vyobrazenia a špecifikácie dodané k tomuto elektrickému nástroju. Pri nedodržaní týchto výstrah a pokynov môže dôjsť k úrazu elektrickým prúdom, požiaru a/alebo závažnému poraneniu.

Odložte všetky výstrahy a pokyny pre budúce použitie.

BEZPEČNOSTNÉ VÝSTRAHY PRE VŔTACÍ SKRUTKOVAČ

BEZPEČNOSTNÉ POKYNY PRE VŠETKY OPERÁCIE

- Pri vykonávaní činnosti, kedy môže rezný nástroj alebo upínací prvok prísť do kontaktu so skrytou kabelážou, držte elektrické náradie za izolované povrchy na uchopenie. Rezný nástroj alebo upínací prvok, ktorý sa dotkne kábla pod napätím, môže spôsobiť vodivosť nechránených kovových častí náradia a spôsobiť obsluhe zasiahnutie elektrickým prúdom.

BEZPEČNOSTNÉ POKYNY PRI POUŽÍVANÍ DLHÝCH VRTÁKOV

• Nikdy neprevádzkujte pri vyšších otáčkach než je hodnota maximálnych otáčok uvedená na vrtáku. Pri vyšších otáčkach sa vrták ohne, ak sa bude otáčať bez kontaktu s obrobkom, čo môže mať za následok osobné poranenie.
• Vždy začnite vŕtať pri nízkych otáčkach tak, aby sa koniec vrtáka dotýkal obrobku. Pri vyšších otáčkach sa vrták ohne, ak sa bude otáčať bez kontaktu s obrobkom, čo môže mať za následok osobné poranenie.
• Tlak vyvíjajte len v línii vrtáka a nevyvíjajte nadmerný tlak. Vrtáky sa môžu ohnúť a spôsobiť zlomenie alebo stratu kontroly s následkom osobného poranenia.

AKUMULÁTOR – BEZPEČNOSTNÉ VÝSTRAHY

Ak sa [vrták / ostrie / nástavec] zasekne, okamžite produkt vypnite. Kým je vrták zaseknutý, produkt znova nezapínajte, inak môžete spôsobiť náhle trhnutie s veľkou reakčnou silou. Zistite, prečo je vrták zaseknutý a napravte to, pričom venujte pozornosť bezpečnostným pokynom.

– je naklonený v obrobku – prebodol obrobok – produkt je preťažený

■ Rozsah okolitej teploty počas prevádzkovania náradia je 0 °C až 40 °C. ■ Rozsah okolitej teploty počas skladovania náradia je 0 °C až 40 °C. - Odporúčaný rozsah okolitej teploty pre nabíjací systém počas nabíjania je 10 °C až 38 °C.

DOPLNKOVÉ BEZPEČNOSTNÉ VÝSTRAHY PRE BATÉRIU

VAROVANIE

Aby ste zabránili nebezpečenstvu požiaru spôsobeného skratom, poraneniam alebo poškodeniam výrobku, neponárajte náradie, výmennú batériu alebo nabíjačku do kvapalín a postarajte sa o to, aby do zariadení a akumulátorov nevnikli žiadne tekutiny. Korodujúce alebo vodivé kvapaliny, ako je slaná voda, určité chemikálie a bieliace prostriedky alebo výrobky, ktoré obsahujú bielidlo, môžu spôsobiť skrat.

■ Rozsah okolitej teploty počas používania batérie je 0 °C až 40 °C. ■ Rozsah okolitej teploty počas skladovania batérie je 0 °C až 20 °C.

PREPRAVA LÍTIOVÝCH AKUMULÁTOROV

Akumulátor prepravujte v súlade s miestnymi smernicami a nariadeniami.

Keď akumulátory prepravuje tretia strana, dodržiavajte všetky požiadavky na balenie a označenie. Zabezpečte, aby počas prepravy akumulátory neprišli do kontaktu s inými akumulátormi ani vodivými materiálmi – chráňte obnažené konektory pomocou izolácie, nevodivými viečkami alebo páskou. Neprepravujte akumulátory, ktoré sú prasknuté alebo vytekajú. Ďalšie pokyny zistíte u nasledujúcej spoločnosti.

ZVYŠKOVÁ RIZIKOVOSŤ

Aj keď sa nástroj používa podľa predpisu, nie je možné eliminovať určité zvyškové rizikové faktory. Pri použití vznikajú nasledujúce riziká a obsluhujúca osoba musí venovať zvláštnu pozornosť, aby nedošlo k nasledovnému:

■ Poškodenie sluchu spôsobené hlukom

– Noste vhodnú ochranu sluchu a obmedzte vystavenie účinku hluku.

■ Poranenia očí

– Pri práci s produktom používajte ochranné štíty na oči alebo okuliare.

■ Zranenie spôsobené vibráciami

- Obmedzte expozíciu. Postupujte podľa pokynov v časti Zníženie rizika.

- Úraz elektrickým prúdom spôsobený kontaktom so skrytými vodičmi

■ Zranenie spôsobené prachom

– Prach produkovaný pri práci s produktom môže spôsobiť poranenie dýchacích ciest. Používajte primeranú masku proti prachu s filtrami, vhodnú na ochranu proti časticiam z opracovávaného materiálu.

OBMEDZENIE RIZIKA

Boli hlásené prípady, kedy vibrácie z ručných nástrojov u niektorých osôb prispeli k stavu nazývanému Raynaudov syndróm. K symptómom patria: típnutie, znecitlivenie a blednutie prstov, zvyčajne zjavné po vystaveniu zime. Je známe, že k vývoju týchto symptómov prispievajú: dedičné faktory, vystavovanie zime a vlhkosti, diéta, fajčenie a pracovné návyky. Opatrenia, ktoré môže vykonať obsluhujúca osoba na možné zníženie účinkov vibrácií:

V studenom počasí udržiavajte svoje telo v teple. Pri práci so zariadením noste rukavice, aby ste mali ruky a zápästia v teple. Boli hlásené prípady, kedy hlavným faktorom prispievajúcim k Raynaudovmu syndrómu bolo studené počasie. ■ Po každom určitom časovom úseku prevádzky cvičte, aby ste zlepšili krvný obeh. ■ Počas práce si doprajte časté prestávky. Obmedzte počet vystavení za deň.

Ak zistíte ktorýkoľvek zo symptómov tohto stavu, okamžite prerušte používanie zariadenia, navštívte svojho lekára a povedzte mu o symptómoch.

VAROVANIE

Dlhodobé používanie nástroja môže spôsobiť alebo zhoršiť poranenia. Pri používaní nástroja príliš dlhé obdobia si vždy doprajte pravidelné prestávky.

Tento produkt sa nikdy nesmie pripájať do elektrickej siete, keď montujete diely, vykonávate úpravy, čistíte alebo vykonávate údržbu, alebo keď produkt nepoužívate. Odpojenie výrobku od zdroja napájania zabráni náhodnému spusteniu, ktoré by mohlo spôsobiť vážne poranenie.

VAROVANIE

Pri servise používajte len originálne náhradné diely, príslušenstvo a nástavce výrobcu. Použitie iných dielov môže predstavovať riziko alebo spôsobiť poškodenie produktu.

Dbajte na to, aby do kontaktu s plastovými dielmi nikdy neprišli brzdové kvapaliny, benzín, ropné produkty, prenikavé oleje a pod. Chemikálie môžu poškodiť, oslabiť, alebo zničiť plastové časti a tak spôsobiť vážne zranenie.

VAROVANIE

Pre vyššiu bezpečnosť a spoľahlivosť sa musia všetky opravy vykonávať v autorizovanom servisnom centre.

OCHRANA ŽIVOTNÉHO PROSTREDIA

Surové materiály recyklujte, nelikvidujte ich ako odpad. Stroj, príslušenstvo a obaly by sa mali triedene recyklovať spôsobom šetrným k životnému prostrediu.

SYMBOLY

Buďte ostražití

V Napätie

Jednosmerný prúd

min^-1

Počet otáčok za minútu

∅

Otáčky bez zaťaženia

Pred zapnutím zariadenia si prosím prečítajte inštrukcie

Opotrebované elektrické zariadenia by ste nemali odhadzovať do domového odpadu. Prosíme o recykláciu, ak je to možné. Kontaktujte miestne úrady alebo predajcu pre viac informácií ohľadom ekologického spracovania.

závažné poranenie.

UPOZORNENIE

(Bez výstražnej značky s výkričníkom) Označuje situáciu, ktorá môže zapríčiniť škody na majetku.

SYMBOLY V NÁVODE

Poznámka

Diely alebo príslušenstvo predávané samostatne

Max. moment

Krútiaci moment, Minimálna

Rýchlosť, min.

Rýchlosť, max.

Nasledujúce značky a významy vysvetľujú úroveň rizika spojenú s výrobkom.

NEBEZPEČENSTVO

Označuje bezprostredne nebezpečnú situáciu, ktorá, ak jej nepredídete, spôsobí usmrtenie alebo vážne poranenie.

VAROVANIE

Označuje potenciálne nebezpečnú situáciu, ktorá, ak jej nepredídete, môže spôsobiť usmrtenie alebo vážne poranenie.

⚠ UPOZORNENIE

Označuje potenciálne nebezpečnú situáciu, ktorá, ak jej nepredídete, môže spôsobiť menšie alebo stredne

Úroveň emisie vibrácií, uvedená v tomto informačnom hárku, bola nameraná v súlade so štandardizovaným testom, daným normou EN60745, a môže sa použiť na porovnanie jedného nástroja s druhým. Môže sa použiť na predbežné určenie miery vystavenia sa vibráciám. Uvedená úroveň emisie vibrácií predstavuje hlavné aplikácie nástroja. Avšak keď sa nástroj používa na iné aplikácie, s rôznym príslušenstvom alebo má zlú údržbu, úroveň vibrácií sa môže líšiť. Týmto sa môže výrazne zvýšiť úroveň vystavenia sa vibráciám počas celkového času práce.

Odhad úrovne vystavenia sa vibráciám by sa mal brať tiež do úvahy, vždy, keď sa nástroj vypne, alebo potom, keď beží, ale v skutočnosti sa nevykonáva práca. Týmto sa môže výrazne znížiť úroveň vystavenia sa vibráciám počas celkového času práce. Nasledovné doplňujúce bezpečnostné opatrenia pomáhajú chrániť operátora od účinkov vibrácií: údržba nástroja a príslušenstva, udržiavanie teplých držadiel, organizácia práce.

HOIATUS

Na tento výrobok sa okrem všetkých zákonných práv, vyplývajúcich z nákupu, vzťahuje záruka v nasledovnom znení.

1. Záručná doba pre spotrebiteľa je 24 mesiacov a začína plynúť odo dňa, kedy bol výrobok zakúpený. Tento dátum musí byť doložený faktúrou alebo iným dokladom o zakúpení. Výrobok je navrhnutý a určený pre spotrebiteľov a len na súkromné používanie. Preto sa záruka neposkytuje v prípade použitia na profesionálne a komerčné účely.
2. V prípade elektrického náradia (na striedavý/jednosmerný prúd AC/DC), existuje možnosť predĺženia záručnej doby oproti záručnej dobe, uvedenej vyššie, s využitím on-line registrácie na webovej stránke www.ryobitools.eu. Označenie na náradí o nároku na predĺženie záručnej doby je zreteľne uvedené v obchodoch a/alebo na obale a je uvedené v dokumentácii k výrobku. Koncový používateľ musí zaregistrovať svoje novozískané náradie on-line do 30 dní odo dňa nákupu. Koncový používateľ sa môže zaregistrovať na predĺženú záruku v krajine svojho bydliska, ak je v on-line registračnom formulári uvedená táto možnosť. Ďalej musia koncoví používatelia ešte dať svoj súhlas k uchovávaniu údajov, ktoré je potrebné zadať on-line, a musia súhlasiť s podmienkami. Potvrdenie o prijatí registrácie, ktoré je zasielané e-mailom, a originál faktúry, v ktorej je uvedený dátum nákupu, slúžia ako dôkaz o predĺženej záruke.
3. Záruka sa vzťahuje na všetky poruchy výrobku v záručnej dobe, spôsobené chybami materiálu alebo spracovania k dátumu nákupu. Táto záruka je obmedzená na opravu a/alebo výmenu a nezahŕňa žiadne ďalšie povinnosti, vrátane, okrem iných, náhodné alebo následné škody. Táto záruka je neplatná, ak bol výrobok nesprávne používaný, bol používaný v rozpore s návodom na použitie alebo bol nesprávne zapojený. Táto záruka sa nevzťahuje na:

- akékoľvek poškodenie výrobku, ktoré bolo spôsobené nesprávnou obsluhou

- akýkoľvek výrobok, ktorý bol zmenený alebo upravený

- akýkoľvek výrobok, na ktorom bolo poškodené, upravené alebo odstránené identifikačné označenie (ochranná známka, výrobné číslo)

– akékoľvek škody, spôsobené nedodržaním návodu na obsluhu

– akýkoľvek výrobok, ktorý neobsahuje označenie CE

– akýkoľvek výrobok, ktorý sa pokúšal opraviť nekvalifikovaný odborník alebo bol opravovaný bez predchádzajúceho súhlasu zo strany spoločnosti Techtronic Industries.

- akýkoľvek výrobok, pripojený k nesprávnemu napájaciemu zdroju (ampéry, napätie, frekvencia)

– akékoľvek poškodenia, spôsobené vonkajšími vplyvmi (chemickými, fyzikálnymi, nárazmi) alebo cudzorodými látkami

– bežné opotrebovanie náhradných dielov

– nevhodné používanie, preťažovanie nástroja

– používanie neschváleného príslušenstva a dielov

- príslušenstvo k elektrickému náradiu, dodávané spolu s náradím alebo zakúpené oddelene. Takéto vylúčenia sa vzťahujú, okrem iného, na násady skrutkovačov, vrtáky, brúsne kotúče, brúsny papier a čepele, bočné vodiace lišty

– Súčiastky (diely a príslušenstvo), ktoré podliehajú prirodzenému opotrebeniu, okrem iného súpravy na servis a údržbu, uhlíky, ložiská, skľučovadlá, SDS vrtáky a príslušenstvo, príloh alebo prijímanie, napájací kábel, pomocná rukoväť, prepravná skriňa, brúsna doska, prachové vrecko, výfuková trubica, plstené podložky, kolíky a pružiny na rázový uťahovák atď.

1. Na opravu musí byť výrobok odoslaný alebo doručený do autorizovaného servisného strediska RYOBI, uvedeného pre každú krajinu v nasledovnom zozname adries servisných stredísk. V niektorých krajinách miestny zástupca RYOBI preberá na seba záväzok zaslať tovar do servisnej organizácie RYOBI. Pri odosielaní výrobku do servisného strediska RYOBI je potrebné výrobok bezpečne zabaliť bez akéhokoľvek nebezpečného obsahu, ako je benzín, s vyznačením adresy odosielateľa, s krátkym popisom poruchy.
2. Oprava/výmena je v rámci tejto záruky bezplatná. Neznamená to predĺženie záruky alebo spustenie novej záručnej doby. Vymenené diely alebo nástroje sa stávajú naším vlastníctvom. V niektorých krajinách náklady na odoslanie alebo poštovné musí zaplatiť odosielateľ. Vaše zákonné práva, vyplývajúce z nákupu náradia, zostávajú nedotknuté.
3. Táto záruka platí v Európskej únii, Švajčiarsku, Islande, Nórsku, Lichtenštajnsku, Turecku a Rusku. Ak sa nachádzate mimo týchto oblastí, obráťte sa na autorizovaného predajcu RYOBI na určenie, či sa dá uplatniť iná záruka.

AUTORIZOVANÉ SERVISNÉ CENTRUM

Ak chcete nájsť najbližšie autorizované servisné centrum, navštívte stránku http://uk.ryobitools.eu/header/service-and-support/service-agents.

Týmto vyhlasujeme, že výrobky

Vŕtačka

Značka: RYOBI

Číslo modelu: R18DD7

Týmto vyhlasujeme, že výrobok

Vítací skrutkovač

Značka: RYOBI

Číslo modelu: R18DD7

je v súlade s nasledujúcimi Európskymi smernicami a harmonizovanými normami

2006/42/EC, 2014/30/EU, 2011/65/EU

EN 55014-1:2017, EN 55014-2:2015, EN 60745-1:2009+A11:2010,

EN 60745-2-1:2010

Dokumentácia RoHS je zostavená podľa EN 50581:2012

CE

Todd Chipner

vyšší riaditeľ, Regulácia a bezpečnosť

Oprávnená osoba na zostavenie technického súboru:

Alexander Krug, Generálny riaditeľ

Techtronic Industries GmbH
