NÁVOD K OBSLUZE One+ R18DD7 RYOBI

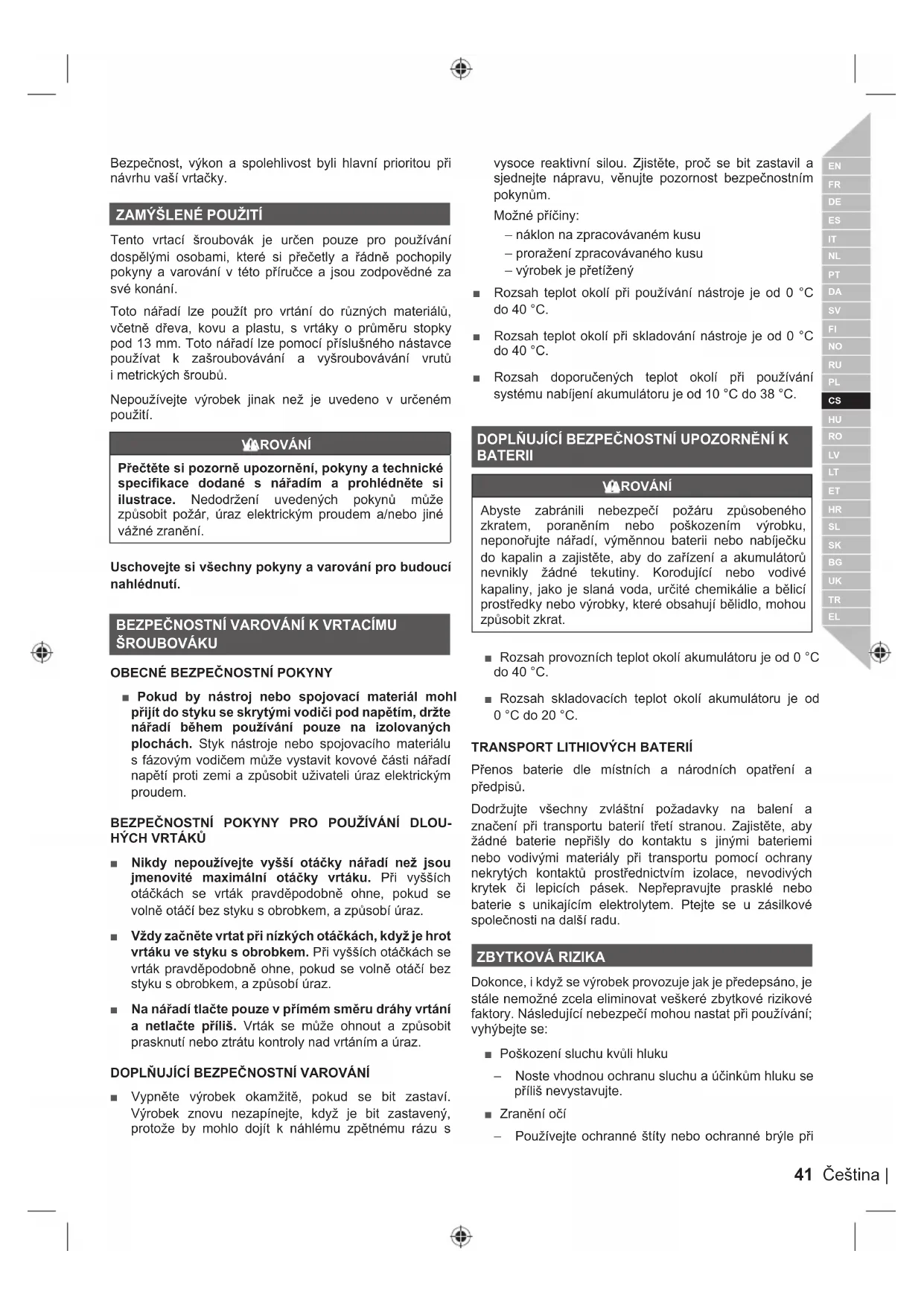

Bezpečnost, výkon a spolehlivost byli hlavní prioritou při návrhu vaší vrtačky.

Tento vrtací šroubovák je určen pouze pro používání dospělými osobami, které si přečetly a řádně pochopily pokyny a varování v této příručce a jsou zodpovědné za své konání. Toto nářadí lze použít pro vrtání do různých materiálů, včetně dřeva, kovu a plastu, s vrtáky o průměru stopky pod 13 mm. Toto nářadí lze pomocí příslušného nástavce používat k zašroubovávání a vyšroubovávání vrutů i metrických šroubů. Nepoužívejte výrobek jinak než je uvedeno v určeném použití. VAROVÁNÍ Přečtěte si pozorně upozornění, pokyny a technické specifikace dodané s nářadím a prohlédněte si ilustrace. Nedodržení uvedených pokynů může způsobit požár, úraz elektrickým proudem a/nebo jiné vážné zranění. Uschovejte si všechny pokyny a varování pro budoucí nahlédnutí. BEZPEČNOSTNÍ VAROVÁNÍ K VRTACÍMU ŠROUBOVÁKU

OBECNÉ BEZPEČNOSTNÍ POKYNY

■ Pokud by nástroj nebo spojovací materiál mohl přijít do styku se skrytými vodiči pod napětím, držte nářadí během používání pouze na izolovaných plochách. Styk nástroje nebo spojovacího materiálu s fázovým vodičem může vystavit kovové části nářadí napětí proti zemi a způsobit uživateli úraz elektrickým proudem. BEZPEČNOSTNÍ POKYNY PRO POUŽÍVÁNÍ DLOU-

■ Nikdy nepoužívejte vyšší otáčky nářadí než jsou jmenovité maximální otáčky vrtáku. Při vyšších otáčkách se vrták pravděpodobně ohne, pokud se volně otáčí bez styku s obrobkem, a způsobí úraz. ■ Vždy začněte vrtat při nízkých otáčkách, když je hrot vrtáku ve styku s obrobkem. Při vyšších otáčkách se vrták pravděpodobně ohne, pokud se volně otáčí bez styku s obrobkem, a způsobí úraz. ■ Na nářadí tlačte pouze v přímém směru dráhy vrtání a netlačte příliš. Vrták se může ohnout a způsobit prasknutí nebo ztrátu kontroly nad vrtáním a úraz. DOPLŇUJÍCÍ BEZPEČNOSTNÍ VAROVÁNÍ ■ Vypněte výrobek okamžitě, pokud se bit zastaví. Výrobek znovu nezapínejte, když je bit zastavený, protože by mohlo dojít k náhlému zpětnému rázu s vysoce reaktivní silou. Zjistěte, proč se bit zastavil a sjednejte nápravu, věnujte pozornost bezpečnostním pokynům. Možné příčiny: – náklon na zpracovávaném kusu – proražení zpracovávaného kusu – výrobek je přetížený ■ Rozsah teplot okolí při používání nástroje je od 0 °C do 40 °C. ■ Rozsah teplot okolí při skladování nástroje je od 0 °C do 40 °C. ■ Rozsah doporučených teplot okolí při používání systému nabíjení akumulátoru je od 10 °C do 38 °C. DOPLŇUJÍCÍ BEZPEČNOSTNÍ UPOZORNĚNÍ K BATERII VAROVÁNÍ Abyste zabránili nebezpečí požáru způsobeného zkratem, poraněním nebo poškozením výrobku, neponořujte nářadí, výměnnou baterii nebo nabíječku do kapalin a zajistěte, aby do zařízení a akumulátorů nevnikly žádné tekutiny. Korodující nebo vodivé kapaliny, jako je slaná voda, určité chemikálie a bělicí prostředky nebo výrobky, které obsahují bělidlo, mohou způsobit zkrat. ■ Rozsah provozních teplot okolí akumulátoru je od 0 °C do 40 °C. ■ Rozsah skladovacích teplot okolí akumulátoru je od 0 °C do 20 °C.

TRANSPORT LITHIOVÝCH BATERIÍ

Přenos baterie dle místních a národních opatření a předpisů. Dodržujte všechny zvláštní požadavky na balení a značení při transportu baterií třetí stranou. Zajistěte, aby žádné baterie nepřišly do kontaktu s jinými bateriemi nebo vodivými materiály při transportu pomocí ochrany nekrytých kontaktů prostřednictvím izolace, nevodivých krytek či lepicích pásek. Nepřepravujte prasklé nebo baterie s unikajícím elektrolytem. Ptejte se u zásilkové společnosti na další radu. ZBYTKOVÁ RIZIKA Dokonce, i když se výrobek provozuje jak je předepsáno, je stále nemožné zcela eliminovat veškeré zbytkové rizikové faktory. Následující nebezpečí mohou nastat při používání; vyhýbejte se: ■ Poškození sluchu kvůli hluku – Noste vhodnou ochranu sluchu a účinkům hluku se příliš nevystavujte. ■ Zranění očí – Používejte ochranné štíty nebo ochranné brýle při42 | Čeština používání výrobku. ■ Poranění způsobené vibracemi – Limit expozice. Postupujte podle pokynů v části Omezení rizika. ■ Úraz elektrickým proudem kvůli kontaktu se skrytými vodiči – Elektrický nástroj držte pouze za izolované úchopové oblasti. ■ Zranění způsobené prachem – Prach tvořený provozováním výrobku může způsobit poškození dýchacích cest. Noste vhodnou protiprachovou masku s filtry určenou na ochranu proti částicím z obráběného materiálu.

Bylo zjištěno, že vibrace z ručních pracovních nástrojů mohou u některých osob přispívat ke stavu tzv. Raynaud’s Syndrome (Raynaudovu syndromu). Mezi jeho příznaky patří brnění, necitlivost a zběleni prstů, patrné obvykle po pobytu v chladu. Vědci se domnívají, že k rozvinutí těchto příznaků přispívají dědičné faktory, pobyt v chladu a vlhku, strava, kouření a pracovní návyky. Uživatel může omezit případné působení vibrací použitím vhodných opatření: ■ Za chladného počasí se teple oblečte. Při práci s nástrojem si navlékněte rukavice, abyste udrželi ruce a zápěstí v teple. Bylo zjištěno, že chladné počasí je hlavním faktorem přispívajícím k Raynaud’s Syndrome (Raynaudovu syndromu). ■ Během práce si v pravidelných intervalech zacvičte, abyste zvýšili krevní oběh. ■ Zařazujte časté pracovní přestávky. Omezte dobu práce za den. Jakmile pocítíte některý z výše uvedených příznaků tohoto syndromu, okamžitě přerušte práci a vyhledejte lékaře. VAROVÁNÍ Poranění mohou být způsobena, či zhoršena, prodlouženým používáním nástroje. Když používáte jakýkoliv nástroj delší dobu, dělejte pravidelně přestávky.

2. Nastavovací kroužek kroutícího momentu

3. Rychloupínací sklíčidlo

4. Volič směru otáčení

5. Spoušť spínače regulátoru rychlosti

6. Rukojeť s izolací a protiskluzovým povrchem

7. Magnetický podstavec

9. Úložiště nástavců (bitů)

10. Šroubovací nástavce

ÚDRŽBA VAROVÁNÍ Výrobek nikdy nepřipojujte ke zdroji napájení, když se montují díly, provádí seřizování, čištění, údržba nebo když se nepoužívá. Odpojení nářadí od zdroje energie zabrání nechtěnému spuštění, které by mohlo způsobit vážné poranění. VAROVÁNÍ Při provádění servisu používejte pouze originální příslušenství, doplňky a náhradní díly výrobce. Použití jakýchkoliv jiných dílů může vytvořit nebezpečí nebo způsobit poškození výrobku. ■ Vyhněte se používání rozpouštědel, když čistíte plastové díly. Většina ředidel běžně dostupných v obchodní síti se nehodí k čištění plastových částí, neboť narušuje povrch plastů. K odstranění nečistot, prachu apod. používejte čistý hadr. VAROVÁNÍ Nikdy nenechte přijít brzdové kapaliny, petrolej, výrobky založené na petroleji, pronikavé oleje, atd. do kontaktu s plastovými součástmi. Tyto výrobky obsahují chemikálie, které mohou poškodit, oslabit nebozničit plastové části, případně snížit jejich životnost a být příčinou úrazu. VAROVÁNÍ Pro lepší bezpečnost a bezporuchovost by mělo opravy provádět pověřené autorizované servisní středisko.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

V rámci možností neodhazujte vysloužilé nářadí do domovního odpadu a upřednostněte jeho recyklaci. V souladu s předpisy na ochranu životního prostředí odkládejte vysloužilé nářadí, příslušenství i obalový materiál do tříděného odpadu. SYMBOLY Bezpečnostní výstraha V Napětí Stejnosměrný proud min

Počet otáček nebo pohybů (kmitů) za minutu Kapacita sklíčidla43 Čeština |

Shoda CE Otáčky naprázdno Euroasijská značka shody Před spuštěním přístroje si řádně přečtěte pokyny. Ukrajinská značka shody Odpad elektrických výrobků se nesmí likvidovat v domovním odpadu. Recyklujte prosím na sběrných místech. Ptejte se u místních úřadů nebo prodejce na postup při recyklaci.

SYMBOLY POUŽITÉ V NÁVODU

Poznámka Díly nebo příslušenství jsou v prodeji samostatně Maximální utahovací moment Točivý moment, minimum Rychlost, minimum Rychlost, maximum Následující signální slova a významy jsou vhodné pro vysvětlení úrovní nebezpečí spojených s tímto výrobkem. NEBEZPEČÍ Upozorňuje na bezprostředně nebezpečnou situaci, která vede k usmrcení nebo těžkému zranění. VAROVÁNÍ Upozorňuje na možnou nebezpečnou situaci, která by mohla vést ke smrtelnému úrazu nebo k závažnému zranění. POZOR Upozorňuje na možnou nebezpečnou situaci, která může vést k menšímu nebo lehkému zranění. POZOR (Bez bezpečnostního výstražného symbolu) Určuje situaci, která může mít za následek vážné poškození.44 | Magyar A fúrócsavarozó tervezésekor a biztonság, a teljesítmény és a megbízhatóság voltak a legfontosabb szempontok.

5. Prepínač premenlivých otáčok

6. Rúčka, izolovaný povrch na držanie

7. Magnetická podložka

Otáčky naprázdno (Režim vrtání) Üresjárati fordulatszám (Fúrás üzemmód) Viteză în gol (Mod găurire) Apgriezieni bez slodzes (Urbšanas režīms) Greitis be apkrovimo (Gręžimo režimas) Kiirus ilma koormuseta (Puurimisrežiimi sümbol) Brzina bez opterečenja (Način rada bušenja) Hitrost brez obremenitve (Način vrtanja) Otáčky bez zaťaženia (Režim vŕtania)

Otáčky naprázdno (Režim vrtání) Üresjárati fordulatszám (Fúrás üzemmód) Viteză în gol (Mod găurire) Apgriezieni bez slodzes (Urbšanas režīms) Greitis be apkrovimo (Gręžimo režimas) Kiirus ilma koormuseta (Puurimisrežiimi sümbol) Brzina bez opterečenja (Način rada bušenja) Hitrost brez obremenitve (Način vrtanja) Otáčky bez zaťaženia (Režim vŕtania)

Belirsizlik K Αβεβαιότητα K 3 dB(A) Hladina akustického výkonu vážená funkcí A A-súlyozott hangteljesítményszint Nivel de putere acustică ponderată A A-līmeņa skaņas jaudas līmenis A svertinis garso galios lygis A-kaalutud helivõimsuse tase Ponderirana razina zvučne snage A-izmerjena raven zvočne moči Vážená A hladina akustického výkonu Ниво на силата на шума с равнище A

Belirsizlik K Αβεβαιότητα K 3 dB(A) Hladina akustického výkonu vážená funkcí A A-súlyozott hangteljesítményszint Nivel de putere acustică ponderată A A-līmeņa skaņas jaudas līmenis A svertinis garso galios lygis A-kaalutud helivõimsuse tase Ponderirana razina zvučne snage A-izmerjena raven zvočne moči Vážená A hladina akustického výkonu Ниво на силата на шума с равнище A

Kromě zákonných práv vyplývajících z koupě výrobku se na tento výrobek vztahuje také níže uvedené záruka.

1. Záruční doba pro spotřebitele je 24 měsíců a začíná datem nákupu

výrobku. Datum musí být zaznamenáno na faktuře nebo jiném dokladu o koupi. Tento výrobek je navržen a určen pouze pro soukromé účely spotřebitelů. Záruka se tedy nevztahuje na profesionální nebo komerční využití výrobku.

2. U některých elektrických nástrojů (AC/DC) je možné záruční dobu

prodloužit. K tomu je nutná registrace na stránkách www.ryobitools.eu. Možnost prodloužené záruční doby výrobků je jasně uvedena v prodejnách, popř. na obalech nebo v dokumentech o výrobku. Koncový uživatel musí svůj nový nástroj zaregistrovat online do 30 dnů od data nákupu. Koncový uživatel se může k prodloužené záruční době zaregistrovat v zemi trvalého pobytu, pokud je tato uvedena na internetovém registračním formuláři u výrobku, kde je tato možnost dostupná. Koncoví uživatelé musí dále souhlasit s uložením osobních údajů, která musí zadat na internetu, a přijmout obchodní podmínky. E-mail s potvrzením registrace a původní faktura s datem koupě poslouží jako důkaz o prodloužené záruce.

3. Záruka se vztahuje na veškeré vady na výrobku v rámci záruční doby

způsobené výrobními vadami nebo vadami materiálu v době koupě. Záruka je omezena na opravu, popřípadě výměnu a nezahrnuje žádné další povinnosti, včetně mimo jiné vedlejších či následných odškodnění. Záruka neplatí při použití výrobku k nevhodným účelům, v rozporu s uživatelskou příručkou nebo při nesprávném zapojení. Záruka se nevztahuje na: – veškeré škody na výrobku způsobené nesprávnou údržbou – veškeré produkty, které byly pozměněny nebo upraveny – veškeré produkty, kde byly původní identifikační prvky (obchodní značka, sériové číslo) poničeny, pozměněny nebo odstraněny – veškeré škody způsobené nedodržováním pokynů uživatelské příručky – veškeré produkty bez CE certifikace – veškeré produkty, které se pokusil opravit nekvalifikovaný odborník nebo opravy bez předchozího svolení společnosti Techtronic Industries. – veškeré produkty zapojené do nesprávného elektrického zdroje (proud, napětí, frekvence) – veškeré škody způsobené externími vlivy (chemickými, fyzickými, nárazy) nebo cizími látkami – běžné opotřebování dílů – nevhodné použití, přetěžování nástroje – použití neschválených příslušenství nebo dílů – příslušenství k elektrickému nástroji poskytnuté s nástrojem nebo zakoupené samostatně. Tyto výjimky se vztahují mimo jiné na šroubovací bity, vrtáky, brusné disky, brusný papír a čepele, postranní vodicí lišty – komponenty (díly a příslušenství) podléhající přirozenému opotřebování, včetně mimo jiné servisních sad, karbonových kartáčů, ložisek, sklíčidla, SDS nástavce na vrtací bity, napájecího kabelu, pomocné rukojeti, přepravního pouzdra, brusné desky, prachového vaku, výfukové prachové trubice, plstěných podložek, západek a pružin rázového utahováku atd.

4. K provedení servisu musí být výrobek zaslán nebo předán do

autorizovaného servisního centra společnosti RYOBI, jejichž adresy jsou uvedeny podle zemí v seznamu servisních center. V některých zemích za vás výrobek pošle servisní organizaci RYOBI sám prodejce výrobků této značky. Při zasílání výrobku do servisního centra RYOBI je potřeba výrobek bezpečně zabalit bez nebezpečného obsahu jako benzín, opatřit adresou odesílatele a připojit krátký popis závady.

5. Oprava, popř. výměna v rámci této záruky je zdarma. Neznamená to

prodloužení nebo začátek nové záruční lhůty. Vyměněné díly nebo nástroje přejdou do našeho vlastnictví. V některých zemích platí poštovné odesílatel. Vaše zákonná práva vyplývající z koupě tohoto nástroje zůstávají nedotčená.

6. Tato záruka platí v Evropském Společenství, Švýcarsku, Norsku,

Lichtenštejnsku, Turecku, Rusku a na Islandu. Mimo tato území kontaktujte autorizovaného prodejce značky RYOBI, který zjistí, zda se na výrobek vztahuje jiná záruka.

POVĚŘENÉ SERVISNÍ STŘEDISKO

Pro nalezení nejbližšího pověřeného servisního střediska navštivte http:// cz.ryobitools.eu/header/service-and-support/service-agents.

5. Oprava/výmena je vrámci tejto záruky bezplatná. Neznamená to

Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany Tímto prohlašujeme, že výrobky Vrtačka Značka: RYOBI Číslo modelu: R18DD7 Rozsah sériových čísel: 47504101000001 - 47504101999999 že tento výrobek je v souladu s evropskými a harmonizovanými standardy 2006/42/EC, 2014/30/EU, 2011/65/EU EN 55014-1:2017, EN 55014-2:2015, EN 60745-1:2009+A11:2010, EN 60745-2-1:2010. RoHS dokumentace sestavena dle EN 50581:2012

Todd Chipner Vyšší ředitel, normy a bezpečnost Winnenden, Feb. 25, 2019 Pověření ke kompilaci technického souboru: Alexander Krug, Generální Ředitel Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany
