One+ R18DD7 - șurubelniță RYOBI - Manual de utilizare gratuit

MANUAL DE UTILIZARE One+ R18DD7 RYOBI

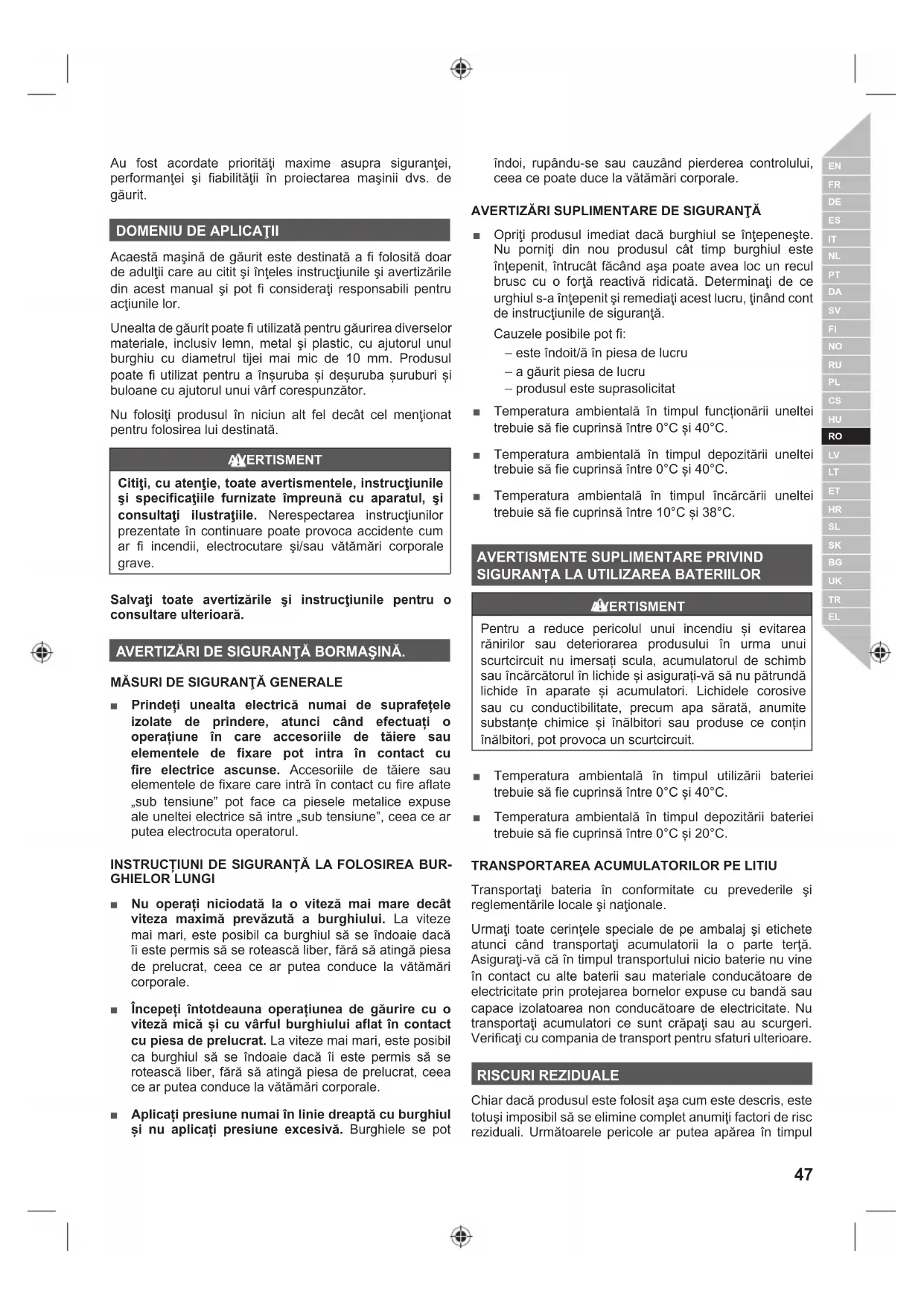

Au fost acordate priorităţi maxime asupra siguranţei, performanţei şi fi abilităţii în proiectarea maşinii dvs. de găurit.

DOMENIU DE APLICAŢII

Acaestă maşină de găurit este destinată a fi folosită doar de adulţii care au citit şi înţeles instrucţiunile şi avertizările din acest manual şi pot fi consideraţi responsabili pentru acţiunile lor. Unealta de găurit poate fi utilizată pentru găurirea diverselor materiale, inclusiv lemn, metal şi plastic, cu ajutorul unul burghiu cu diametrul tijei mai mic de 10 mm. Produsul poate fi utilizat pentru a înșuruba și deșuruba șuruburi și buloane cu ajutorul unui vârf corespunzător. Nu folosiţi produsul în niciun alt fel decât cel menţionat pentru folosirea lui destinată. AVERTISMENT Citiţi, cu atenţie, toate avertismentele, instrucţiunile şi specificaţiile furnizate împreună cu aparatul, şi consultaţi ilustraţiile. Nerespectarea instrucţiunilor prezentate în continuare poate provoca accidente cum ar fi incendii, electrocutare şi/sau vătămări corporale grave. Salvaţi toate avertizările şi instrucţiunile pentru o consultare ulterioară. AVERTIZĂRI DE SIGURANŢĂ BORMAŞINĂ.

MĂSURI DE SIGURANŢĂ GENERALE

■ Prindeți unealta electrică numai de suprafețele izolate de prindere, atunci când efectuați o operațiune în care accesoriile de tăiere sau elementele de fixare pot intra în contact cu fire electrice ascunse. Accesoriile de tăiere sau elementele de fixare care intră în contact cu fire aflate „sub tensiune” pot face ca piesele metalice expuse ale uneltei electrice să intre „sub tensiune”, ceea ce ar putea electrocuta operatorul. INSTRUCȚIUNI DE SIGURANȚĂ LA FOLOSIREA BUR- GHIELOR LUNGI ■ Nu operați niciodată la o viteză mai mare decât viteza maximă prevăzută a burghiului. La viteze mai mari, este posibil ca burghiul să se îndoaie dacă îi este permis să se rotească liber, fără să atingă piesa de prelucrat, ceea ce ar putea conduce la vătămări corporale. ■ Începeți întotdeauna operațiunea de găurire cu o viteză mică și cu vârful burghiului aflat în contact cu piesa de prelucrat. La viteze mai mari, este posibil ca burghiul să se îndoaie dacă îi este permis să se rotească liber, fără să atingă piesa de prelucrat, ceea ce ar putea conduce la vătămări corporale. ■ Aplicați presiune numai în linie dreaptă cu burghiul și nu aplicați presiune excesivă. Burghiele se pot îndoi, rupându-se sau cauzând pierderea controlului, ceea ce poate duce la vătămări corporale.

AVERTIZĂRI SUPLIMENTARE DE SIGURANŢĂ

■ Opriţi produsul imediat dacă burghiul se înţepeneşte. Nu porniţi din nou produsul cât timp burghiul este înţepenit, întrucât făcând aşa poate avea loc un recul brusc cu o forţă reactivă ridicată. Determinaţi de ce urghiul s-a înţepenit şi remediaţi acest lucru, ţinând cont de instrucţiunile de siguranţă. Cauzele posibile pot fi: – este îndoit/ă în piesa de lucru – a găurit piesa de lucru – produsul este suprasolicitat ■ Temperatura ambientală în timpul funcționării uneltei trebuie să fie cuprinsă între 0°C și 40°C. ■ Temperatura ambientală în timpul depozitării uneltei trebuie să fie cuprinsă între 0°C și 40°C. ■ Temperatura ambientală în timpul încărcării uneltei trebuie să fie cuprinsă între 10°C și 38°C.

AVERTISMENT Pentru a reduce pericolul unui incendiu și evitarea rănirilor sau deteriorarea produsului în urma unui scurtcircuit nu imersați scula, acumulatorul de schimb sau încărcătorul în lichide și asigurați-vă să nu pătrundă lichide în aparate și acumulatori. Lichidele corosive sau cu conductibilitate, precum apa sărată, anumite substanțe chimice și înălbitori sau produse ce conțin înălbitori, pot provoca un scurtcircuit. ■ Temperatura ambientală în timpul utilizării bateriei trebuie să fie cuprinsă între 0°C și 40°C. ■ Temperatura ambientală în timpul depozitării bateriei trebuie să fie cuprinsă între 0°C și 20°C.

TRANSPORTAREA ACUMULATORILOR PE LITIU

Transportaţi bateria în conformitate cu prevederile şi reglementările locale şi naţionale. Urmaţi toate cerinţele speciale de pe ambalaj şi etichete atunci când transportaţi acumulatorii la o parte terţă. Asiguraţi-vă că în timpul transportului nicio baterie nu vine în contact cu alte baterii sau materiale conducătoare de electricitate prin protejarea bornelor expuse cu bandă sau capace izolatoarea non conducătoare de electricitate. Nu transportaţi acumulatori ce sunt crăpaţi sau au scurgeri. Verifi caţi cu compania de transport pentru sfaturi ulterioare. RISCURI REZIDUALE Chiar dacă produsul este folosit aşa cum este descris, este totuşi imposibil să se elimine complet anumiţi factori de risc reziduali. Următoarele pericole ar putea apărea în timpul48 | Română folosirii iar operatorul trebuie să acorde o atenţie specială pentru a evita următoarele: ■ Afectarea auzului datorită zgomotului – Purtaţi echipament de protecţie a auzului şi limitaţi expunerea. ■ Afectarea ochilor – Purtaţi ochelari de protecţie cu apărătoare laterală atunci când folosiţi acest produs. ■ Vătămare cauzată de vibraţii. – Limitaţi expunerea. Urmaţi instrucţiunile din secţiunea Reducerea riscului. ■ Electrocutare în urma contactului cu cablurile ascunse – Ţineţi produsul doar de suprafeţele izolate. ■ Vătămare cauzată de praf. – Praful creat prin operarea produsului poate cauza vătămare a căilor respiratorii. Purtaţi o mască anti-praf cu filtre adecvate pentru a vă proteja de particulele de material prelucrat. REDUCEREA RISCULUI S-a raportat faptul că vibrațiile produse de uneltele manuale pot contribui, la anumite persoane, la o afecțiune denumită Sindromul Raynaud. Simptomele pot include furnicături, amorţeală şi albirea degetelor, care apare, de obicei, după expunerea la frig. Factori ereditari, expunerea la frig şi umiditate, dieta, fumatul şi practicile de muncă contribuie la dezvoltarea acestor simptome. Există măsurător care pot fi efectuate de către operator pentru a reduce efectele de vibraţiilor: ■ Păstraţi-vă temperatura corporală ridicată pe vreme rece. Când operaţi unitatea purtaţi mănuşi pentru a vă menţine mâinile şi încheieturile la căldură. S-a constatat că vremea rece este un factor major care contribuie la sindromul Raynaud. ■ După fiecare perioadă de operare, trebuie făcute exerciţii pentru a creşte circulaţia sângelui. ■ Trebuie făcute pauze la intervale de timp regulate. Limitaţi expunerea zilnică. Dacă sunt experimentate oricare dintre simptomele acestei afecţiuni, trebuie întreruptă utilizarea şi consultat un medic. AVERTISMENT Poti fi cauzate, sau agravate vătămări prin folosirea prelungită a sculei. Atunci când folosiţi o sculă pentru perioade prelungite, asiguraţi-vă că luaţi pauze regulate. CUNOAŞTEŢI-VĂ PRODUSUL. Vezi pagina 81.

3. Mandrină fără cheie

4. Selector direcţie de rotire

5. Trăgaci întrerupător pentru viteză variabilă

6. Mâner, suprafață de contact izolată

12. Agățătoare pentru centură

ÎNTREŢINEREA AVERTISMENT Produsul nu trebuie conectat niciodată la priză atunci când asamblaţi părţile, faceţi reglaje, curăţaţi sau faceţi întreţinerea, sau atunci când părodusul nu este folosit. Deconectarea produsului de la alimentare va preveni pornirea accidentală, care poate provoca răniri grave. AVERTISMENT La efectuarea service-lui, folosiţi doar piese de schimb, accesorii şi ataşamente originale ale producătorului. Utilizarea altor piese poate crea situaţii periculoase sau poate conduce la deteriorarea produsului. ■ Evitaţi utilizarea solvenţilor atunci când curăţaţi piesele din plastic. Majoritatea materialelor plastice pot să fie deteriorate prin utilizarea unor solvenţi vânduţi în comerţ. Utilizaţi o cârpă curată pentru a curăţa murdăriile, praful etc. AVERTISMENT Nu lăsaţi niciun moment ca lichidele de frână, produsele pe bază de petrol, uleiurile penetrante etc să intre în contact cu părţile din plastic. Aceste produse chimice conţin substanţe care pot distruge, fragiliza sau deteriora plasticul. AVERTISMENT Pentru o mai mare siguranţă şi încredere, toate reparaţiile trebuiesc îndeplinite la un centru service autorizat.

PROTECŢIA MEDIULUI ÎNCONJURĂTOR

Reciclaţi materiile prime în loc să le aruncaţi la gunoi, împreună cu deşeurile menajere. Pentru a proteja mediul înconjurător, maşina, accesoriile acesteia şi ambalajele trebuie triate. SIMBOLURI Alertă de siguranţă VVolţi Curent continuu49 Română |

Număr de rotaţii sau de mişcări pe minut Mărime prindere mandrină Conformitate CE Viteză în gol Marcaj de conformitate EurAsian Vă rugăm citiţi instrucţiunile cu atenţie înainte de pornirea aparatului. Semn de conformitate ucrainean Deşeurile produselor electrice nu trebuiesc înlăturate împreună cu deşeurile casnice. Vă rugăm reciclaţi acolo unde există facilităţi. Verifi caţi la autoritatea dvs locală sau la vânzător pentru sfaturi privind reciclarea.

SIMBOLURILE DIN MANUAL

Notă Piese sau accesorii vândute separat Cuplu maxim Cuplu, minimă Viteză, minim Viteză, maxim Rmătoarele cuvinte simbol şi înţelesul lor au intenţia de a explica nivelele de risc asociate cu acest produs. PERICOL Indică o situaţie imediată de pericol, care dacă nu este evitată va rezulta în deces sau rănire gravă. AVERTISMENT Indică o situaţie potenţială de pericol, care dacă nu este evitată poate rezulta în deces sau rănire gravă. PRECAUŢIE Indică o situaţie potenţial periculoasă, care dacă nu este eviată, poate rezulta în vătămare minoră sau moderată. PRECAUŢIE (Fără simbol de alertă de siguranţă) Indică o situaţie ce poate rezulta în distrugerea proprietăţii.50 | Latviski Drošība, sniegums un uzticamība ir augstākā prioritāte skrūvgrieža/urbjmašīnas izstrādē.

În plus faţă de condiţiile statutare rezultate din achiziţionarea acestui produs, acesta este acoperit de garanţia stipulată mai jos.

1. Perioada de garanţie este de 24 de luni pentru consumatori şi începe

de la data achiziţionării produsului. Data de începere a garanţiei trebuie demonstrată cu o factură sau altă dovadă a cumpărării produsului. Produsul este destinat şi conceput doar pentru utilizare în scopuri personale. Din acest motiv, nu se oferă garanţie pentru utilizarea sa în scop profesional sau comercial.

2. Există posibilitatea de extindere a perioadei de garanţie pentru gama de

unelte electrice (de CA/CC) peste perioada stipulată mai sus prin înscrierea produsului pe website-ul www.ryobitools.eu. Eligibilitatea pentru perioada de extindere a garanţiei este aşată în mod clar în magazinele de vânzare şi/sau pe ambalaj sau este inclusă în documentaţia livrată împreună cu produsul. Utilizatorul nal este obligat să-şi înregistreze produsul online în termen de maxim 30 de zile de la achiziţia acestuia. Utilizatorul nal poate înregistra produsul pentru garanţia extinsă oferită în ţara sa de rezidenţă dacă aceasta este listată în formularul de înregistrare online şi dacă această opţiune este validă. În plus, utilizatorii nali trebuie să-şi dea acordul pentru stocarea datelor personale solicitate la înregistrarea online şi trebuie să accepte termenii şi condiţiile. Mesajul de conrmare a înregistrării, trimis prin e-mail şi factura originală cu data achiziţiei vor dovedi perioada de garanţie extinsă.

3. Garanţia acoperă toate defecţiunile produsului survenite în perioada

de garanţie datorate defectelor de execuţie sau materialelor folosite, începând cu data achiziţiei acestuia. Garanţia este limitată la reparare şi/sau înlocuire şi nu include alte obligaţii, inclusiv, dar fără a se limita la daune accidentale sau rezultate pe cale de consecinţă. Garanţia îşi pierde valabilitatea dacă produsul este utilizat necorespunzător, utilizat neconform cu instrucţiunile de utilizare din manualul cu instrucţiuni sau conectat incorect. Garanţia nu se aplică în cazul: – oricărei defecţiuni survenite în urma întreţinerii necorespunzătoare a produsului – oricărui produs alterat sau modificat – oricărui produs la care inscripţiile cu datele de identificare (marca comercială, numărul de serie) au fost şterse, modificate sau îndepărtate – oricărei defecţiuni datorate neconformării cu instrucţiunile din manualul de utilizare – oricărui produs necertificat CE – oricărui produs asupra căruia au fost efectuate tentative de reparare de către personal necalificat sau fără autorizaţie prealabilă din partea Techtronic Industries. – oricărui produs conectat la o sursă de alimentare necorespunzătoare (curent, tensiune, frecvenţă) – oricăror defecţiuni datorate unor influenţe externe (chimice, fizice, şocuri) sau substanţe străine – uzurii şi fisurării normale a pieselor de rezervă – utilizării neadecvate, suprasolicitării uneltei – utilizării de piese şi accesorii neaprobate – accesoriilor pentru unealtă furnizate odată cu aceasta sau achiziţionate separat. Aceste excluderi se aplică, dar fără a se limita la următoarele: burghie, biţi de şurubelniţă, discuri abrazive, hârtie abrazivă şi lame de tăiere, ghidaje laterale – Componentele (piese şi accesorii) supuse uzurii normale, care includ, fără a se limita la, kituri de întreţinere şi service, perii de cărbune, rulmenţi, mandrină, adaptor pentru burghie SDS, cordon de alimentare, mânere auxiliare, cutie de transport, placă pentru şlefuit, sac pentru praf, tub pentru evacuarea prafului, discuri de pâslă, adaptoare şi resorturi pentru cheile de strângere prin vibrare, etc.

4. Pentru efectuarea reparaţiilor, produsul trebuie trimis sau adus la un centru

de reparaţii autorizat RYOBI din lista următoare de centre de reparaţii prezentate pentru ecare ţară. În anumite ţări, reprezentatul local RYOBI va trimite produsul spre reparare la sediul central de reparaţii RYOBI. Atunci când trimiteţi produsul spre reparare la un centru de reparaţii RYOBI, acesta trebuie ambalat în siguranţă, fără conţinut periculos (cum ar benzină), marcat cu adresa expeditorului şi însoţit de o scurtă descriere a defectului.

5. Repararea/înlocuirea în perioada de garanţie este gratuită. Aceasta

nu este însoţită de o prelungire sau o reiniţiere a perioadei de garanţie. Piesele sau uneltele schimbate devin proprietatea dvs. În anumite ţări, taxele de expediţie sau poştale vor suportate de expeditor. Drepturile dvs. statutare rezultate din achiziţia produsului rămân neschimbate

6. Această garanţie este valabilă în Comunitatea Europeană, Elveţia,

Islanda, Norvegia, Liechtenstein, Turcia şi Rusia. În afara acestor zone, vă rugăm să contactaţi reprezentantul dvs. local RYOBI pentru a determina dacă se aplică alt tip de garanţie.

CENTRU DE SERVICE AUTORIZAT

Pentru a găsi un centru de service autorizat lângă dvs., vizitați http://uk.ryobitools. eu/header/service-and-support/service-agents

Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany Prin prezenta, declarăm că produsele Maşină compactă de găurit/înşurubat Marcă: RYOBI Număr serie: R18DD7 Gamă număr serie: 47504101000001 - 47504101999999 este în conformitate cu următoarele Directive Europene şi standarde armonizate 2006/42/EC, 2014/30/EU, 2011/65/EU EN 55014-1:2017, EN 55014-2:2015, EN 60745-1:2009+A11:2010, EN 60745-2-1:2010 Documentaţia RoHS este întocmită în conformitate cu EN 50581:2012
