IHP 6.5F C M IX - Hotte INDESIT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	Indesit
Modèle	IHP 6.5F C M IX
Largeur	59,8 cm
Profondeur	50 cm
Hauteur (min - max)	61 - 82 cm
Diamètre de sortie d'air	150 mm
Alimentation électrique	230 V ~ 50 Hz
Puissance d'éclairage	2 x 25 W (halogène, culot G9)
Nombre de vitesses	3 vitesses + reset
Type de commande	Boutons mécaniques
Filtre anti-graisse	Métallique lavable (lave-vaisselle)
Filtre à charbon	Optionnel pour version recyclage (remplacement max 20 mois)
Modes de fonctionnement	Extraction (évacuation extérieure) ou recyclage (avec filtre à charbon)
Distance minimale de sécurité (gaz)	65 cm
Distance minimale de sécurité (électrique)	55 cm
Matériau	Acier inoxydable
Installation	Murale ou sous meuble (avec kit recyclage optionnel)
Classe d'efficacité énergétique	Non spécifiée
Niveau sonore	Non spécifié

FOIRE AUX QUESTIONS - IHP 6.5F C M IX INDESIT

Quelle est la hauteur minimale d'installation au-dessus d'une table de cuisson ?

La distance minimale entre la surface de cuisson et la partie la plus basse de la hotte doit être d'au moins 65 cm pour une cuisinière à gaz et 55 cm pour une cuisinière électrique. Respectez toujours les préconisations de la notice de votre table de cuisson.

Comment nettoyer le filtre anti-graisse ?

Le filtre anti-graisse métallique doit être nettoyé au moins une fois par mois. Vous pouvez le laver à la main avec un détergent non agressif ou au lave-vaisselle à basse température en cycle court. Pour le démonter, tirez sur la poignée à ressort.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon actif retient les odeurs. Il doit être remplacé tous les 20 mois environ, ou plus souvent selon l'usage. Il ne se lave pas. Pour le changer, tournez-le de 90° pour le déclipser.

Comment remplacer une ampoule halogène ?

Débranchez d'abord la hotte. Retirez les filtres anti-graisse. Assurez-vous que l'ampoule est froide. Utilisez un petit tournevis plat pour faire levier et enlever le protecteur. Remplacez par une ampoule halogène 25 W, culot G9, 230 V (identique). Refermez le protecteur par déclic.

Que faire si la hotte ne fonctionne pas ?

Vérifiez d'abord :
1. Qu'il n'y a pas de coupure de courant.
2. Qu'une vitesse est bien sélectionnée.
3. Que le disjoncteur n'a pas sauté.
Si rien ne marche, débranchez l'appareil pendant 5 secondes puis rebranchez-le. Si le problème persiste, contactez le service après-vente.

La hotte peut-elle fonctionner en mode recyclage sans évacuation extérieure ?

Oui, elle peut être utilisée en version recyclage en installant un kit de filtrage à charbons actifs (non fourni). Dans ce cas, l'air est purifié et renvoyé dans la pièce. Retirez alors le filtre à charbon s'il est déjà présent (option).

Pourquoi la hotte s'éteint-elle toute seule ?

Cela peut être dû à une surchauffe ou à une protection moteur. Attendez quelques minutes, puis redémarrez. Si cela se reproduit, vérifiez que les filtres ne sont pas obstrués et que la ventilation de la pièce est suffisante.

Quel diamètre de conduit d'évacuation utiliser ?

Le diamètre recommandé est de 150 mm. L'utilisation d'un diamètre inférieur réduit les performances et augmente le bruit. Le conduit doit être le plus lisse possible, avec un minimum de coudes.

Puis-je utiliser la hotte sans filtre anti-graisse ?

Non. N'utilisez jamais la hotte sans filtre anti-graisse correctement monté, car cela expose le moteur aux graisses et augmente les risques d'incendie.

Comment réinitialiser le moteur ?

Sur le panneau de commandes, appuyez sur le bouton T1 (Réinitialisation du moteur). Cela éteint la hotte et réinitialise le système. Vous pouvez ensuite choisir une vitesse.

MODE D'EMPLOI IHP 6.5F C M IX INDESIT

Entretien et soin,41

Anomalies et remèdes,42

IT

Italiano

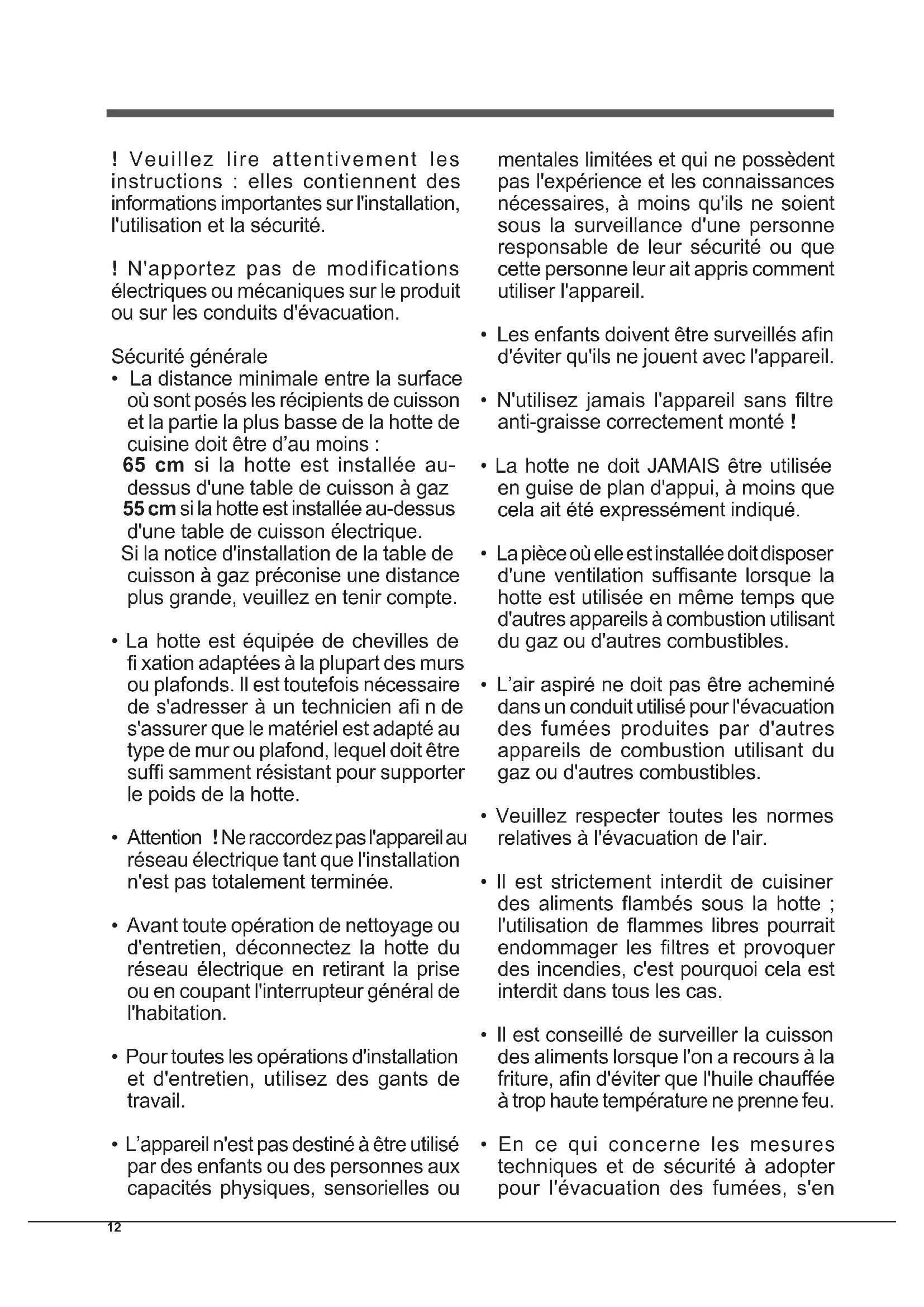

! Il est important de conserver ce manuel afin de pouvoir le consulter à tout moment. En cas de vente, cession ou déménagement, assurez-vous qu'il accompagne toujours le produit.

! Veuillez lire attentivement les instructions : elles contiennent des informations importantes sur l'installation, l'utilisation et la sécurité.

! N'apportez pas de modifications électriques ou mécaniques sur le produit ou sur les conduits d'évacuation.

Sécurité générale

• La distance minimale entre la surface où sont posés les récipients de cuisson et la partie la plus basse de la hotte de cuisine doit être d'au moins :
  65 cm si la hotte est installée au-dessus d'une table de cuisson à gaz 55 cm si la hotte est installée au-dessus d'une table de cuisson électrique.
  Si la notice d'installation de la table de cuisson à gaz préconise une distance plus grande, veuillez en tenir compte.

- La hotte est équipée de chevilles de fi xation adaptées à la plupart des murs ou plafonds. Il est toutefois nécessaire de s'adresser à un technicien afi n de s'assurer que le matériel est adapté au type de mur ou plafond, lequel doit être suffi samment résistant pour supporter le poids de la hotte.

- Attention ! Ne raccordez pas l'appareil au réseau électrique tant que l'installation n'est pas totalement terminée.

- Avant toute opération de nettoyage ou d'entretien, déconnectez la hotte du réseau électrique en retirant la prise ou en coupant l'interrupteur général de l'habitation.

- Pour toutes les opérations d'installation et d'entretien, utilisez des gants de travail.

- L'appareil n'est pas destiné à être utilisé par des enfants ou des personnes aux capacités physiques, sensorielles ou

mentales limitées et qui ne possèdent pas l'expérience et les connaissances nécessaires, à moins qu'ils ne soient sous la surveillance d'une personne responsable de leur sécurité ou que cette personne leur ait appris comment utiliser l'appareil.

• Les enfants doivent être surveillés afin d'éviter qu'ils ne jouent avec l'appareil.
• N'utilisez jamais l'appareil sans filtre anti-graisse correctement monté !
• La hotte ne doit JAMAIS être utilisée en guise de plan d'appui, à moins que cela ait été expressément indiqué.
• La pièce où elle est installée doit disposer d'une ventilation suffisante lorsque la hotte est utilisée en même temps que d'autres appareils à combustion utilisant du gaz ou d'autres combustibles.
• L'air aspiré ne doit pas être acheminé dans un conduit utilisé pour l'évacuation des fumées produites par d'autres appareils de combustion utilisant du gaz ou d'autres combustibles.
• Veuillez respecter toutes les normes relatives à l'évacuation de l'air.
• Il est strictement interdit de cuisiner des aliments flambés sous la hotte ; l'utilisation de flammes libres pourrait endommager les filtres et provoquer des incendies, c'est pourquoi cela est interdit dans tous les cas.
• Il est conseillé de surveiller la cuisson des aliments lorsque l'on a recours à la friture, afin d'éviter que l'huile chauffée à trop haute température ne prenne feu.
• En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en

tenir étroitement aux dispositions des autorités locales compétentes.

- Il est conseillé de nettoyer fréquemment l'appareil, aussi bien à l'intérieur qu'à l'intérieur (AU MOINS UNE FOIS PAR MOIS, en respectant dans tous les cas ce qui est expressément indiqué dans les instructions d'entretien présentes dans ce manuel).

- Le non-respect des règles de nettoyage de la hotte et de remplacement et nettoyage des fi Itres peut être à l'origine de risques d'incendie.

- N'utilisez et ne laissez pas la hotte sans ampoules correctement installées, sous peine de vous exposer à un risque de secousse électrique.

- Nous déclinons toute responsabilité en cas d'éventuels inconvénients, dommages ou incendies subis par l'appareil et dérivant du non-respect des instructions présentes dans ce mode d'emploi.

- Attention ! Les parties accessibles peuvent devenir très chaudes en cas d'utilisation avec des appareils de cuisson.

- Le présent appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes présentant des capacités physiques, sensorielles ou mentales réduites ou n'ayant pas l'expérience ou les connaissances nécessaires, à condition qu'ils soient sous bonne surveillance ou qu'ils aient reçu les instructions nécessaires pour une utilisation de l'appareil en toute sécurité et à condition qu'ils se rendent compte des dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Les opérations de nettoyage et d'entretien ne doivent pas être effectuées par des enfants non surveillés.

ES

Advertencias

! Ne jamais faire appel à des techniciens non agréés.

Lui indiquer :

• le type d'anomalie;
• le modèle de l'appareil (Mod.)
• son numéro de série (S/N)
Ces informations figurent sur la plaque signalétique apposée sur l'appareil

ES

Asistencia

Pour bien installer le produit, consultez les fi gures situées sur les premières pages de ce mode d'emploi.

L'installation doit être effectuée par du personnel qualifié.

Raccordement électrique

La tension du réseau doit correspondre à la tension indiquée sur l'étiquette signalétique située à l'intérieur de la hotte. Si elle est dotée d'une prise, branchez la hotte sur une prise électrique conforme aux normes en vigueur et située dans un endroit accessible. Si elle ne possède pas de prise (raccordement direct au réseau), ou si la prise ne se trouve pas à un endroit accessible, installez un interrupteur bipolaire conforme aux normes permettant d'assurer la déconnexion totale du réseau dans les conditions de la catégorie de surtension III, conformément aux règles d'installation.

Attention ! Contrôlez toujours que le câble d'alimentation est monté correctement, avant de reconnecter le circuit de la hotte à l'alimentation réseau et d'en vérifier le bon fonctionnement.

Évacuation de l'air (pour les versions aspirantes)

Raccordez la hotte à des tubes et orifices d'évacuation muraux ayant un diamètre équivalent à la sortie d'air (bride de raccord). L'utilisation de tubes et d'orifices d'évacuation muraux de diamètre inférieur entraînera une diminution des performances d'aspiration et une augmentation sensible du niveau de bruit. Nous déclinons dont toute responsabilité à cet égard.

! Respectez la longueur de conduit minimale indispensable.

! Utilisez un conduit présentant le moins de courbes possible.

! Évitez les changements importants de section du conduit.

! Utilisez un conduit le plus lisse possible à l'intérieur.

! Le matériau du conduit doit être de approuvé par la législation.

! Ne raccordez pas la hotte à des conduits d'évacuation des fumées produites par d'autres appareils de combustion (chaudières, cheminées, poêles à bois, etc.).

! Pour l'évacuation de l'air vicié, respectez les prescriptions des autorités compétentes. En outre, l'air à évacuer ne doit pas être envoyées dans une cavité du mur, à moins que cette cavité ne soit spécialement destinée à cela.

! Équipez la pièce de prises d'air afin d'éviter que la hotte ne crée une pression négative dans la pièce (la pression ne doit pas dépasser les 0,04 mbar).

! L'entreprise décline toute responsabilité en cas de non-respect de ces normes.

Recyclage ou évacuation extérieure ?

! Votre hotte est prête à être installée en version à évacuation extérieure.

Pour utiliser la hotte en version recyclage, il faut installer le KIT ACCESSOIRE prévu à cet effet.

Remarque : Dans certains cas, le système de filtrage supplémentaire à base de charbons actifs peut déjà être installé sur la hotte. Les informations concernant la transformation de la hotte de la version à évacuation extérieure en version recyclage sont contenues dans ce manuel (voir la section « Version fi Itrante »).

Version à évacuation extérieure

La hotte purifie l'air et l'expulse à l'extérieur à travers un conduit d'évacuation (de 150 mm de diamètre) fi xé à la bride de raccord. Le diamètre du tube d'évacuation doit être équivalent au diamètre de la bague de raccordement.

Attention! Le tube d'évacuation n'est pas fourni et doit être acheté séparément. Dans la partie horizontale, le tube doit présenter une légère inclinaison vers le haut (d'environ 10°) de manière à pouvoir acheminer plus facilement l'air vers l'extérieur. Si le hotte est doté de filtres à charbon, ces derniers doivent être retirés.

Version recyclage

La hotte purifie l'air et le réinjecte propre dans la pièce. Pour utiliser la hotte dans cette version, il faut installer un système de fi ltrage supplémentaire à base de charbons actifs.

Pour cette version, il faut un déflecteur d'air, une réduction et un ou des fi Itres à charbon. Le tube supérieur doit avoir ses orifi ces d'évacuation de l'air orientés vers le haut.

Données techniques

Modèle	Hauteur (cm)	Largeur (cm)	Profondeur (cm)	du tube d'évacuation (cm)
PYRAMID 60cm	61-82 59.8	50 15/12
PYRAMID 70cm	61-82 69.8	50 15/12
PYRAMID 90cm	61-82 89,9	50 15/12

Veuillez contrôler la plaque afin de vérifier l'absorption totale et l'absorption de lumière.

	Puissance	Tension Culot	Dimensions
Halogène 25 W	2 x 25 W	230 V	G9	L40x∅14
Halogène 20 W	2 x 20 W	12 V	G4	L30x∅10

LED ^*

Groupe de risque 1 (faible) selon la norme EN 62471

Ce modèle est conforme aux directives suivantes de l'UE : :

• Directive « Basse tension » 2006/95/CE (12-12-2006)

- Directive « Compatibilité électromagnétique » 2004/108/CE (15-12-2004)

•Référence UR N° 66/2014 incluant la directive n° 2009/125/EC.

Normes de Référence :

• EN 60704-2-13:2011; EN 60704-3:2006
• EN 61591:1997; EN 61591:1997/A1:2006; EN 61591:1997/A2:2011; EN 61591:1997/A11:2014
• EN 50564:2011

* N'existe que sur certains modèles

Commandes PYRAMID

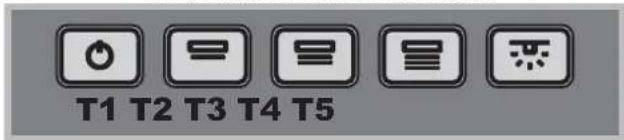

Modèles avec clavier mécanique

IHP6.5CMIX - IHP6.5FCM(K) - IHP6.5FCMIX IHP9.5CMIX - IHP9.5FCMIX - IHP64.5SCMIX IHP94.5SCMIX - IHP94.5CMIX - IHP64.5CMBK

IHP64.5CMIX - UHP64.5SFLMIX

T1 Réinitialisation du moteur

Lorsque l'on appuie sur ce bouton pendant le fonctionnement, la hotte s'éteint.

T2 Vitesse 1

Lorsque l'on appuie sur ce bouton, la hotte passe de l'état précédent à la vitesse 1.

T3 Vitesse 2

Lorsque l'on appuie sur ce bouton, la hotte passe de l'état précédent à la vitesse 2.

T4 Vitesse 3

Lorsque l'on appuie sur ce bouton, la hotte passe de l'état précédent à la vitesse 3.

T5 Allumage/extinction des lampes

Entretien et soin

Attention ! Avant toute opération de nettoyage ou d'entretien, déconnectez la hotte du réseau électrique en retirant la prise ou en coupant l'interrupteur général de l'habitation.

Premier nettoyage

• Retirez les films de protection
- Éliminez les impuretés avec une éponge humide et un peu de savon neutre
• Rincez avec un chiffon humide
- Séchez avec un chiffon doux en suivant le sens de satinage du métal si la hotte est en inox

Nettoyage périodique

La hotte doit être nettoyée fréquemment (au moins aussi souvent que l'on procède à l'entretien des filtres à graisses), à la fois à l'intérieur et à l'extérieur. Pour le nettoyage, utiliser un chiffon imbibé de détergent liquide neutre et d'eau tiède. Évitez l'utilisation de produits abrasifs ou corrosifs.

Attention : Le non-respect des règles de nettoyage de l'appareil et de remplacement des filtres peut être à l'origine de risques d'incendie. Il est donc recommandé de s'en tenir aux instructions suggérées. Nous déclinons toute responsabilité en cas d'éventuels dommages subis par le moteur ou d'incendies provoqués par un mauvais entretien ou le non-respect des avertissements ci-dessus.

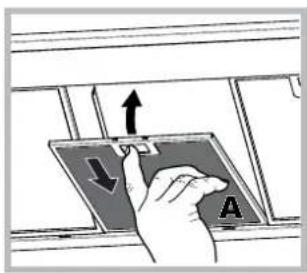

Entretien des fi ltres anti-graisse (A)

Le filtre anti-graisse retient les particules de graisse provenant de la cuisson ; il doit être nettoyé au moins une fois par mois avec des détergents non agressifs, à la main ou bien au lave-vaisselle à basse température et en cycle court.

Pour démonter le filtre à

graisses, tirez sur la poignée de décrochage à ressort. Si on le lave au lave-vaisselle, le filtre anti-graisse métallique pourrait se décolorer, mais cela n'altère en rien ses performances de filtrage.

Entretien du fi ltre à charbon (B)

Le fi ltre à charbon retient les odeurs désagréables provenant de la cuisson. La saturation du fi ltre à charbon est atteinte au bout d'une durée d'utilisation plus ou moins longue, selon le type de cuisine et la régularité avec laquelle le filtre antigraisse est nettoyé. Dans

tous les cas, il faut remplacer la cartouche au moins tous les vingt mois.

Ce fi ltre NE peut PAS être lavé ou régénéré

Démontage : tourner le filtre de 90° pour pouvoir le décrocher du groupe aspirant.

Montage : Insérer le filtre à charbon actif dans le groupe aspirant et tourner de 90° pour le fixer.

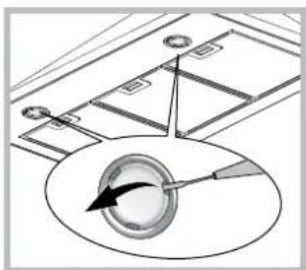

Remplacement des ampoules

Déconnectez l'appareil du réseau électrique et retirez les fi Itres anti-graisse.

Attention ! Avant de toucher aux ampoules, assurez-vous qu'elles sont froides.

1. Retirez la protection en faisant levier avec un petit tournevis plat ou un outil similaire.

2. Remplacez l'ampoule usagée. Utilisez uniquement des ampoules ayant les mêmes caractéristiques que celles usagées (pour plus de détails, consultez

les données techniques présentes dans le livret suivant).

1. Refermez la protection (fi xation à déclic).

Remplacement des ampoules LED \*

La hotte est équipée d'un système d'éclairage à technologie LED. Les Led assurent un éclairage optimal, une plus longue durée de vie et une consommation d'énergie réduite par rapport aux lampes traditionnelles. Pour leur remplacement, s'adresser au service d'assistance technique.

FR

Câble électrique

Si le câble d'alimentation est endommagé, il peut être remplacé par le fabricant ou par son service d'assistance technique afi n d'éviter tout danger.

MISE AU REBUT

Cet appareil est conforme à la Directive Européenne 2012/19/CE relative aux déchets d'équipements électriques et électroniques (DEEE). En veillant à mettre au rebut correctement ce produit, l'utilisateur contribue à prévenir les éventuelles conséquences négatives pour l'environnement et la santé.

Le symbole ■ présent sur le produit ou sur la documentation qui l'accompagne indique que ce produit ne doit pas être traité comme un déchet ménager mais qu'il doit être déposé dans un point de collecte spécialisé dans le recyclage des appareils électriques et électroniques. Veuillez respecter les normes locales en vigueur en matière d'élimination des déchets. Pour plus d'informations sur le traitement, la récupération et le recyclage de ce produit, veuillez contacter les autorités locales, le service de collecte des ordures ménagères ou le magasin dans lequel vous avez acheté le produit.

Économisez l'énergie et respectez l'environnement

• Veuillez utiliser la hotte aspirante en réglant sa vitesse en fonction des besoins d'extraction réels ; veuillez réduire l'utilisation de la fonction « Vitesse intensive » si elle existe. L'utilisation rationnelle de la hotte aspirante vous permet de réduire votre consommation d'énergie et d'éviter une perte inutile d'air pur et conditionné.
• N'allumez pas la lampe de la hotte si ce n'est pour éclairer la surface de cuisson.

Anomalies et remèdes

Si quelque chose semble ne pas fonctionner, avant d'appeler le Service d'assistance, veuillez vérifier les points suivants :

Si la hotte ne fonctionne pas :

Vérifi ez que :

• il n'y a pas de coupure de courant.
• une vitesse a bien été sélectionnée.

Si la hotte affi che un mauvais rendement :

Vérifi ez que :

• La vitesse sélectionnée est suffi sante pour la quantité de fumée et de vapeurs dégagée.
• La cuisine est suffi samment aérée pour permettre une prise d'air.
• Le filtre à charbon n'est pas usagé (hotte en version recyclage).

Si la hotte s'est éteint en cours de fonctionnement normal :

Vérifi ez que :

• il n'y a pas de coupure de courant.
• le disjoncteur omnipolaire ne s'est pas déclenché.

En cas d'anomalies de fonctionnement éventuelles, avant de vous adresser au service d'assistance, débranchez l'appareil de l'alimentation électrique pendant au moins 5 secondes puis rebranchez-le. Si l'anomalie persiste, consultez le service d'assistance.
