Өнім түрі	Сорғыш аспап
Бренд	Indesit
Модель	IHP 6.5F C M IX
Ені	59,8 см
Тереңдігі	50 см
Биіктігі (мин - макс)	61 - 82 см
Ауа шығару диаметрі	150 мм
Электрмен жабдықтау	230 V ~ 50 Hz
Жарықтандыру қуаты	2 x 25 Вт (галоген, G9 қосқышы)
Жылдамдықтар саны	3 жылдамдық + қайта баптау
Бақылау түрі	Механикалық түймелер
Майға қарсы сүзгі	Жуылатын металл (ыдыс жуғыш машинада)
Көмір сүзгісі	Реттелетін нұсқа үшін қосымша (ауыстыру максимум 20 ай)
Жұмыс режимдері	Сорғызу (сыртқа шығару) немесе қайта айналым (көмір сүзгісімен)
Қауіпсіздіктің ең төменгі қашықтығы (газ)	65 см
Қауіпсіздіктің ең төменгі қашықтығы (электр)	55 см
Материал	Тот баспайтын болат
Орнату	Қабырғаға немесе шкаф астына (қосымша реттелетін жиынтықпен)
Энергия тиімділігі сыныбы	Көрсетілмеген
Шу деңгейі	Көрсетілмеген

Жиі қойылатын сұрақтар - IHP 6.5F C M IX INDESIT

Пісіру бетінің үстінде орнатудың ең төменгі биіктігі қандай?

Пісіру беті мен сорғыштың ең төменгі бөлігі арасындағы ең аз қашықтық газ плитасы үшін 65 см, электр плитасы үшін 55 см болуы керек. Әрқашан пісіру бетінің нұсқаулығындағы ұсыныстарды орындаңыз.

Майға қарсы сүзгіні қалай тазалау керек?

Металл майға қарсы сүзгіні айына кемінде бір рет тазалау керек. Оны қолмен агрессивті емес жуғыш затпен немесе ыдыс жуғыш машинада төмен температурада қысқа циклде жууға болады. Бөлшектеу үшін серіппелі тұтқадан тартыңыз.

Көмір сүзгісін қашан ауыстыру керек?

Белсенді көмір сүзгісі иістерді ұстап қалады. Оны шамамен 20 ай сайын немесе пайдалануға байланысты жиірек ауыстыру керек. Ол жуылмайды. Оны ауыстыру үшін 90° бұрап, ажыратыңыз.

Галогенді шамды қалай ауыстыруға болады?

Алдымен сорғышты ажыратыңыз. Майға қарсы сүзгілерді алыңыз. Шамның суық екеніне көз жеткізіңіз. Қауіпсіздік қақпағын алу үшін кішкене жалпақ бұрағышты пайдаланыңыз. 25 Вт, G9 қосқышы, 230 В (бірдей) галогенді шаммен ауыстырыңыз. Қақпақты шертіп жабыңыз.

Сорғыш жұмыс істемесе не істеу керек?

Алдымен тексеріңіз:
1. Электр қуатының үзілуі жоқ.
2. Жылдамдық дұрыс таңдалған.
3. Автоматты ажыратқыш сөнбеген.
Егер ешнәрсе жұмыс істемесе, құрылғыны 5 секунд ажыратып, қайта қосыңыз. Мәселе шешілмесе, сатудан кейінгі қызметке хабарласыңыз.

Сорғыш сыртқа шығарусыз қайта айналым режимінде жұмыс істей ала ма?

Иә, оны белсенді көмір сүзгі жиынтығы (берілмеген) орнату арқылы қайта айналым нұсқасында пайдалануға болады. Бұл жағдайда ауа тазартылып, бөлмеге қайтарылады. Егер көмір сүзгісі бұрыннан болса, оны алыңыз (міндетті емес).

Неліктен сорғыш өздігінен өшеді?

Бұл қызып кетуге немесе қозғалтқышты қорғауға байланысты болуы мүмкін. Бірнеше минут күтіңіз, содан кейін қайта іске қосыңыз. Егер қайталанса, сүзгілердің бітелмегенін және бөлме желдетілуінің жеткілікті екенін тексеріңіз.

Шығару құбырының қандай диаметрін пайдалану керек?

Ұсынылатын диаметр - 150 мм. Кіші диаметрді пайдалану өнімділікті төмендетеді және шуды арттырады. Құбыр мүмкіндігінше тегіс, бұрылыстары аз болуы керек.

Мен сорғышты майға қарсы сүзгісіз пайдалана аламын ба?

Жоқ. Сорғышты дұрыс орнатылған майға қарсы сүзгісіз ешқашан пайдаланбаңыз, себебі бұл қозғалтқышты майға ұшыратады және өрт қаупін арттырады.

Қозғалтқышты қалай қайта баптау керек?

Басқару панелінде T1 (Қозғалтқышты қайта баптау) түймесін басыңыз. Бұл сорғышты өшіріп, жүйені қалпына келтіреді. Содан кейін жылдамдықты таңдауға болады.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ IHP 6.5F C M IX INDESIT

Пайдалану нұсқаулығы, 3

Сборка, 4

Ескертулер:, 29

Көмек, 33

Орнату, 79

PYRAMID басқару құралдары, 80

Техникалық қызмет көрсету және күтім көрсету, 81

Ақаулықтарды жою, 82

COOKER HOOD

Пайдалану нұсқаулығы, 3

Ескертулер, 30

Көмек, 33

Орнату, 78

! Бұл нұсқаулықты кейін қарау үшін сақтап қойыңыз. Құрылғыны сатқан, тасымалдаған немесе басқа жерге жылжытқан кезде, нұсқаулық өніммен бірге болатынына көз жеткізіңіз. ! Нұсқауларды мұқият оқып шығыңыз – олардың ішінде орнатуға, пайдаланушыға және қауіпсіздікке қатысты маңызды ақпарат болады. ! Өнімнің немесе оның ауа шығару түтіктерінің электр немесе механикалық жабдығын өзгертпеңіз.

Жалпы қауіпсіздік туралы ақпарат

- Тағам пісіру құрылғысының ыдыстар тұратын беті мен плита сорғышының ең төмен бөлігі арасындағы қашықтық төмендегідей болуы тиіс:

65 см – сорғыш газ плитасы үстіне орнатылған болса, 55 см – сорғыш электр плита үстіне орнатылған болса.

Газ плитаны орнату нұсқаулығында одан үлкен қашықтық берілген болса, оны ескеру керек.

• Плита сорғышымен бірге қабырғалардың/төбелердің көбісінде қолдануға болатын болт тығындары беріледі. Дегенмен, қабырға/төбе түрі материалы жағынан сәйкес келетінін, яғни құрылғы салмағын көтере алатынын білікті маманға тексерту керек.
• Абай болыңыз! Орнату аяқталғанша құрылғыны токқа қосуға болмайды.
• Құрылғыны тазаламас немесе оған қызмет көрсетпес бұрын, қуат айырын ағыту я негізгі айырып қосқышты ажырату арқылы оны токтан ағыту керек.
• Құрылғыны орнатқан және оған қызмет көрсеткен кезде жұмыс қолғаптарын киіңіз.
• Қауіпсіздігіне жауапты адам бақыламаса я нұсқау бермесе, балалар немесе сезіну не ой қабілеті төмен және тәжірибесі не білімі аз адамдар бұл құрылғыны қолданбауы тиіс.
• Балаларға құрылғымен ойнауға рұқсат бермеңіз.
• Май сүзгісі орнатылмаған болса, құрылғыны қолданушы болмаңыз!

- Анық түрде нұсқау берілмесе, сорғышты тірек ретінде қолданушы БОЛМАҢЫЗ.

- Газ немесе басқа отынды жағатын жабдықпен бір уақытта сорғыш қолданылғанда, бөлмеде тиісті вентиляция болуы керек.

- Сорғыштан шығатын ауа газ немесе басқа отынды жағатын жабдықтың түтінін шығаратын құбыр арқылы жіберілмеуі тиіс.

- Ауа шығаруға қатысты барлық ережелерді ұстаныңыз.

- Сорғыш астында жалаң отпен тағам пісіруші болмаңыз; жалаң от сүзгілерді зақымдауы және өртке себеп болуы мүмкін. Ешқашан олай істеуші болмаңыз.

- Қызған май тұтанып кетпеуі үшін, қуыру кезінде әрдайым бақылап тұрыңыз.

- Түтін шығаруға қолданылатын техникалық және сақтандыру шараларына қатысты барлық жергілікті ережелерді қатаң сақтаңыз.

- Өнімнің ішін де, сыртын да жиі тазалап тұрыңыз (КЕМ ДЕГЕНДЕ АЙЫНА БІР РЕТ; осы нұсқаулықта берілген техникалық қызмет көрсету нұсқауларын орындаңыз).

- Сорғышты тазалау және сүзгіні тазалау/ауыстыру нұсқаулары орындалмаса, өрт шығу қаупі бар.

- Шамдарды дұрыс орнатпай сорғышты қолданбаңыз – ток соғу қаупі бар.

- Осы нұсқаулықта берілген нұсқауларды орындамау салдарынан

пайда болған ақаулар, залал немесе өрт үшін өндіруші жауапты емес.

- Абай болыңыз! Тағам пісіру жабдығымен бірге қолданылғанда, құрылғының кейбір бөліктері қатты қызуы мүмкін.

- 8 жасқа толмаған балаларды құрылғыдан алыс ұстаңыз, егер олар үнемі бақылауда болмаса. Бұл құрылғыны қауіпсіз пайдалану бойынша кеңес немесе нұсқау берілген және ықтимал қауіптерді түсінетін жағдайда, оны 8 жастан асқан балалар мен дене, сезім немесе ақыл-ой қабілеті шектеулі немесе тәжірибесі мен білімі жеткіліксіз адамдар қолдана алады. Балаларға құрылғымен ойнауға тыйым салынады. Балаларға қараусыз құрылғыны тазалауға және оған қызмет көрсетуге болмайды.

Келесі мәліметтерді қолжетімді жерде сақтаңыз:

• Туындаған проблеманың түрі.

• Құрылғының моделі (Мод.).

- Сериялық нөмірі (С/н).

Кейінірек мәліметтердің екі бөлігін де құрылғының деректер тақтасынан көре аласыз.

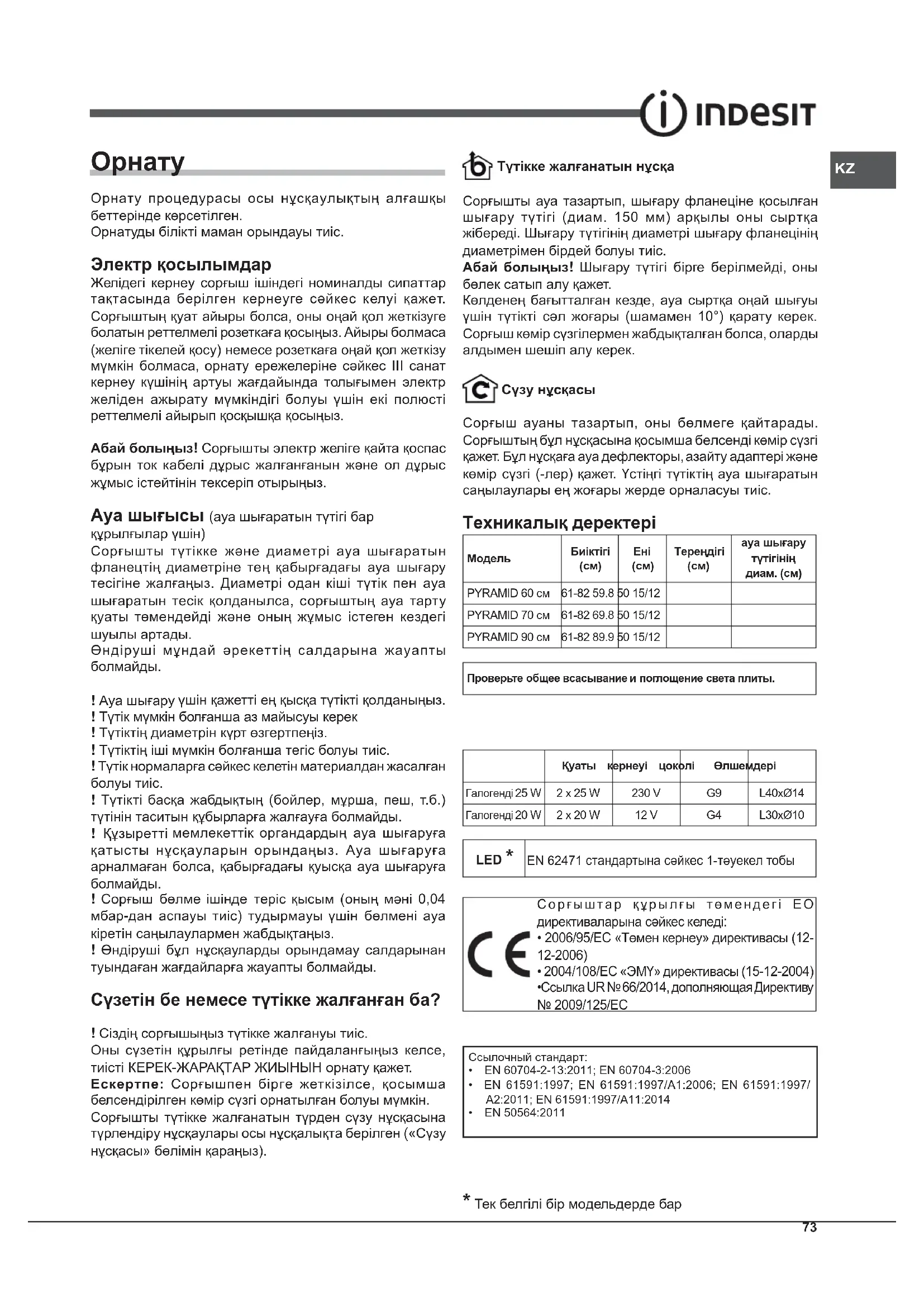

Орнату процедурасы осы нұсқаулықтың алғашқы беттерінде көрсетілген.

Орнатуды білікті маман орындауы тиіс.

Электр қосылымдар

Желідегі кернеу сорғыш ішіндегі номиналды сипаттар тактасында берілген кернеуге сәйкес келуі қажет. Сорғыштың куат айыры болса, оны оңай қол жеткізуге болатын реттелмелі розеткаға қосыңыз. Айыры болмаса (желіге тікелей қосу) немесе розеткаға оңай қол жеткізу мүмкін болмаса, орнату ережелеріне сәйкес III санат кернеу күшінің артуы жағдайында толығымен электр желіден ажырату мүмкіндігі болуы үшін екі полюсті реттелмелі айырып қосқышқа қосыңыз.

Абай болыңыз! Сорғышты электр желіге қайта қоспас бұрын ток кабелі дұрыс жалғанғанын және ол дұрыс жұмыс істейтінін тексеріп отырыңыз.

Ауа шығысы (ауа шығаратын түтігі бар құрылғылар үшін)

Сорғышты түтікке және диаметрі ауа шығаратын фланецтің диаметріне тең қабырғадағы ауа шығару тесігіне жалғаңыз. Диаметрі одан кіші түтік пен ауа шығаратын тесік қолданылса, сорғыштың ауа тарту қуаты төмендейді және оның жұмыс істеген кездегі шуылы артады.

Өндіруші мұндай әрекеттің салдарына жауапты болмайды.

! Ауа шығару үшін қажетті ең қысқа түтікті қолданыңыз.

! Түтік мүмкін болғанша аз майысуы керек

! Түтіктің диаметрін күрт өзгертпеңіз.

! Түтіктің іші мүмкін болғанша тегіс болуы тиіс.

! Түтік нормаларға сәйкес келетін материалдан жасалған болуы тиіс.

! Түтікті басқа жабдықтың (бойлер, мұржа, пеш, т.б.) түтінін таситын құбырларға жалғауға болмайды.

Кузыретті мемлекеттік органдардың ауа шығаруға қатысты нұсқауларын орындаңыз. Ауа шығаруға арналмаған болса, қабырғадағы құысқа ауа шығаруға болмайды.

Сорғыш бөлме ішінде теріс қысым (оның мәні 0,04 мбар-дан аспауы тиіс) тудырмауы үшін бөлмені ауа кіретін саңылаулармен жабдықтаңыз.

Өндіруші бұл нұсқауларды орындамау салдарынан туындаған жағдайларға жауапты болмайды.

Сүзетін бе немесе түтікке жалғанған ба?

Сіздің сорғышыңыз түтікке жалғануы тиіс.

Оны сүзетін құрылғы ретінде пайдаланғыңыз келсе, тиісті КЕРЕК-ЖАРАҚТАР ЖИЫНЫН орнату қажет.

Ескертпе: Сорғышпен бірге жеткізілсе, қосымша белсендірілген көмір сүзгі орнатылған болуы мүмкін.

Сорғышты түтікке жалғанатын түрден сүзу нұсқасына түрлендіру нұсқаулары осы нұсқаулықта берілген («Сүзу нұсқасы» бөлімін қараңыз).

Түтікке жалғанатын нұсқа

Сорғыш ауаны тазартып, шығару фланеціне қосылған шығару түтігі (диам. 150 мм) арқылы оны сыртқа жібереді. Шығару түтігінің диаметрі шығару фланецінің диаметрімен бірдей болуы тиіс.

Абай болыңыз! Шығару түтігі бірге берілмейді, оны бөлек сатып алу қажет.

Көлденең бағытталған кезде, ауа сыртқа оңай шығуы үшін түтікті сәл жоғары (шамамен 10°) қарату керек. Сорғыш көмір сүзгілермен жабдықталған болса, оларды алдымен шешіп алу керек.

Сүзу нұсқасы

Сорғыш ауаны тазартып, оны бөлмеге қайтарады. Сорғыштың бұл нұсқасына қосымша белсенді көмір сүзгі қажет. Бұл нұсқаға ауа дефлекторы, азайту адаптері және көмір сүзгі (-лер) қажет. Үстіңгі түтіктің ауа шығаратын саңылаулары ең жоғары жерде орналасуы тиіс.

Техникалық деректері

Модель	Биіктігі (см)	Ені (см)	Терендігі (см)	ауа шығару түтігінің диам. (см)
PYRAMID 60 см	61-82 59.8	50 15/12
PYRAMID 70 см	61-82 69.8	50 15/12
PYRAMID 90 см	61-82 89.9	50 15/12

	Куаты кернеуі цоколі Өлшемдері
Галогенді 25 W	2 x 25 W	230 V	G9	L40x∅14
Галогенді 20 W	2 x 20 W	12 V	G4	L30x∅10

LED*

EN 62471 стандартына сәйкес 1-тәуекел тобы

Сорғыштар құрылғы төмендегі ЕО директиваларына сәйкес келеді:

• 2006/95/EC «Төмен кернеу» директивасы (12-12-2006)

* Тек белгілі бір модельдерде бар

KZ

PYRAMID басқару құралдары

Механикалық панельмен жабдықталған модельдер

IHP6.5CMIX - IHP6.5FCM(K) - IHP6.5FCMIX

IHP9.5CMIX - IHP9.5FCMIX - IHP64.5SCMIX

IHP94.5SCMIX - IHP94.5CMIX - IHP64.5CMBK

IHP64.5CMIX - UHP64.5SFLMIX

T1 T2 T3 T4 T5

T1 Моторды тоқтату

Сорғыш жұмыс істеп тұрғанда басылса, ол ӨШЕДІ

Т2 Жылдамдық 1

Түйме басылғанда сорғыш 1-жылдамдыққа орнатылады.

Т3 Жылдамдық 2

Түйме басылғанда сорғыш 2-жылдамдыққа орнатылады.

Т4 Жылдамдық 3

Түйме басылғанда сорғыш 3-жылдамдыққа орнатылады.

Техникалық қызмет көрсету және күтім

Абай болыңыз! Құрылғыны тазаламас немесе оған қызмет көрсетпес бұрын, қуат айырын ағытып немесе негізгі айырып қосқышты ажырату арқылы оны токтан ағыту керек.

Алғашқы тазалау

• Қорғағыш үлдірді шешіп алыңыз - Аз ғана бейтарап сабын қосып, дымқыл губкамен тазалаңыз • Дымқыл шүберекпен шайыңыз - Жұмсақ шүберекпен сүртіп, құрғатыңыз; сорғыш тот баспайтын болаттан жасалған болса, текстура бойымен құрғатыңыз

Жүйелі тазалау

Сорғыштың іші мен сыртын жиі тазалап тұру қажет (кем дегенде, май сүзгісін ауыстырған кездерде). Дымқыл шүберек пен бейтарап сұйық жуғыш зат қосылған жылы су қолданыңыз.

Қырғыш немесе тотықтырғыш заттарды пайдаланбаңыз.

Ескерту: Сорғышты тазалау және сүзгілерді тазалау/ауыстыру нұсқаулары орындалмаса, өрт шығуы мүмкін.

Нұсқауларды бұлжытпай орындаңыз. Өндіруші моторға келген зақымдарға немесе дұрыс күтім жасамау я жоғарыдағы нұсқауларды орындамау салдарынан шыққан өртке жауапты болмайды.

Май сүзгісіне қызмет көрсету (А)

Май сүзгісі тағам пісірген кезде шығатын май бөлшектерін ұстайды; оны кем дегенде айына бір рет, әлсіз жуғыш затпен қолмен немесе төмен температуралы қысқа ыдыс жуғыш циклымен тазалау керек.

Май сүзгісін шығарып алу үшін серіппелі тұтқаны

тартыңыз. Ыдыс жуғышта жуылса, металл сүзгінің түсі өзгеруі мүмкін, бірақ оның жұмысына нұқсан келмейді.

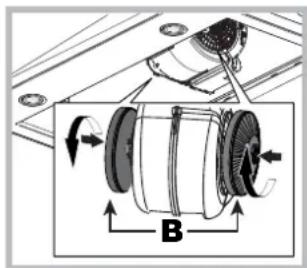

Көмір сүзгіге қызмет көрсету (В)

Көмір сүзгісі жағымсыз тағам пісіру иістерін ұстайды. Сүзгі пісірілетін тағам түріне және май сүзгісін тазалау жиілігіне байланысты әр түрлі жиілікпен қанығып отырады. Картридж кем дегенде жиырма айда бір рет ауыстырылуы тиіс.

Бұл сүзгіні жууға немесе қалпына келтіруге болмайды

Бөлшектеу: Сору жинағынан шешіп алу үшін сүзгіні 90°-қа бұрыңыз.

Құрастыру: Белсенді көмір сүзгіні сору жинағына орналастырып, орнына бекіту үшін 90°-қа бұрыңыз.

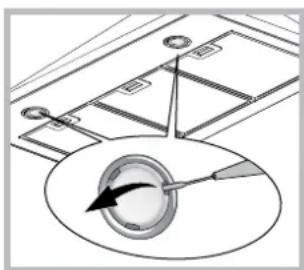

Шамдарды ауыстыру

Құрылғыны токтан ағытып, май сүзгісін шешіп алыңыз. Абай болыңыз! Ыстамас бұрын, шамдар салқындағанына көз жеткізіңіз.

1. Сақтандырғышты шығарып алыңыз: кішкене тегіс басты бұрағышпен немесе оған ұқсас құралмен шығарыңыз.
2. Ақаулы шамды ауыстырыңыз. Түрі бірдей шамдарды ғана қолданыңыз (мәлімет алу үшін, төмендегі нұсқаулықта берілген техн
3. Сактандырғышты орнына орнатыңыз (итеріп, орнатыңыз).

Шамдарды ауыстыру LED *

Сорғышта диод технологиясына негізделген жарыктандыру жүйесі бар. Диодтар әдеттегі шамдарға қарағанда оңтайлы жарыктандыруды, ұзагырақ жұмыс істеуді және азырақ қуат пайдалануды қамтамасыз етеді. Оларды ауыстыру үшін көмек көрсету қызметіне хабарласыңыз.

Электр кабелі

Куат кабелі зақымдалса, тәуекелдердің алдын алу үшін оны өндірушіге немесе оның техникалық қызметіне ауыстыртуға болады.

* Тек белгілі бір модельдерде бар

ҚОҚЫСҚА ТАСТАУ

Бұл құрылғы Қоқыс электр және электрондық жабдыққа (WEEE) қатысты ЕС/2012/19 Еуропалық директивасына сәйкес келеді деп белгіленген. Құрылғы қоқысқа дұрыс тасталуын қамтамасыз ету арқылы пайдаланушы қоршаған орта мен қоғамның денсаулығын қорғауға ат салысады.

Өнімдегі немесе оның құжаттамасындағы таңбасы өнімді тұрмыстық қоқысқа тасталмауы, оның орнына электр және электрондық қоқысты сұрыптау орталығына табысталуы тиіс екенін білдіреді. Жергілікті қоқыс тастау заңдарына сәйкес әрекет етіңіз. Өнімді қолдану, қалпына келтіру және қайта өңдеу туралы қосымша мәлімет алу үшін жергілікті құзырлы органдарға, қоқыс жинау қызметіне немесе өнімді сатып алған орынға хабарласыңыз.

Жұмыс істемей қалса, техникалық қызмет көрсету орталығына хабарласпас бұрын төмендегі қарапайым жағдайларды тексеріңіз:

Сорғыш жұмыс істемесе:

Келесі жағдайларды тексеріңіз:

• құрылғы қосылып тұр. • жылдамдық орнатылған.

Сорғыш тиімді жұмыс істемесе:

Келесі жағдайларды тексеріңіз:

• тандалған мотор жылдамдығы шыққан түтін мен бу көлемін өңдеуге жеткілікті. • құрылғы ауа алуы үшін ас үйде тиісті вентиляция бар. • көмір сүзгі қанықпаған (сүзу нұсқасы).

Жұмыс істеп тұрған кезде, сорғыш өшіп қалатын болса:

Келесі жағдайларды тексеріңіз:

• құрылғы қосылып тұр. - айырып қосқыш қосылмаған.

Ақаулы жұмыс істеген жағдайда, техникалық қызмет көрсету орталығына хабарласпас бұрын, айырын ағыту арқылы құрылғыны токтан кем дегенде 5 секундқа ағытып, қайта қосыңыз. Ақаулық шешілмесе, техникалық қызмет көрсету орталығына хабарласыңыз.
