IHP 6.5F C M IX - витяжка INDESIT - Безкоштовний посібник користувача

Тип продукту	Витяжка
Бренд	Indesit
Модель	IHP 6.5F C M IX
Ширина	59,8 см
Глибина	50 см
Висота (мін - макс)	61 - 82 см
Діаметр вихідного отвору	150 мм
Електроживлення	230 В ~ 50 Гц
Потужність освітлення	2 x 25 Вт (галоген, цоколь G9)
Кількість швидкостей	3 швидкості + reset
Тип управління	Механічні кнопки
Протижировий фільтр	Металевий, миється (посудомийна машина)
Вугільний фільтр	Опціональний для рециркуляційної версії (заміна максимум 20 місяців)
Режими роботи	Відведення (зовнішнє виведення) або рециркуляція (з вугільним фільтром)
Мінімальна безпечна відстань (газ)	65 см
Мінімальна безпечна відстань (електрика)	55 см
Матеріал	Нержавіюча сталь
Встановлення	Настінне або під шафу (з опціональним набором для рециркуляції)
Клас енергоефективності	Не вказано
Рівень шуму	Не вказано

Часті запитання - IHP 6.5F C M IX INDESIT

Яка мінімальна висота встановлення над варильною поверхнею?

Мінімальна відстань між поверхнею приготування та найнижчою частиною витяжки має становити щонайменше 65 см для газової плити та 55 см для електричної плити. Завжди дотримуйтесь рекомендацій інструкції вашої варильної поверхні.

Як чистити протижировий фільтр?

Металевий протижировий фільтр необхідно чистити не рідше одного разу на місяць. Ви можете мити його вручну неагресивним миючим засобом або в посудомийній машині при низькій температурі на короткому циклі. Щоб зняти, потягніть за пружинну ручку.

Коли потрібно замінювати вугільний фільтр?

Вугільний фільтр поглинає запахи. Його потрібно замінювати приблизно кожні 20 місяців або частіше залежно від використання. Він не миється. Щоб замінити, поверніть його на 90°, щоб від'єднати.

Як замінити галогенну лампу?

Спочатку відключіть витяжку. Зніміть протижирові фільтри. Переконайтеся, що лампа холодна. Використовуйте маленьку плоску викрутку, щоб підчепити та зняти захисну кришку. Замініть на лампу галоген 25 Вт, цоколь G9, 230 В (ідентичну). Закрийте захисну кришку до клацання.

Що робити, якщо витяжка не працює?

Спочатку перевірте:
1. Чи немає відключення електроенергії.
2. Чи вибрано швидкість.
3. Чи не вибило автомат.
Якщо нічого не допомагає, відключіть прилад на 5 секунд, потім увімкніть знову. Якщо проблема не зникає, зверніться до сервісного центру.

Чи може витяжка працювати в режимі рециркуляції без зовнішнього виведення?

Так, її можна використовувати в режимі рециркуляції, встановивши набір вугільних фільтрів (не входить у комплект). У цьому випадку повітря очищується та повертається в приміщення. Зніміть вугільний фільтр, якщо він уже встановлений (опція).

Чому витяжка вимикається сама?

Це може бути через перегрів або захист двигуна. Зачекайте кілька хвилин, потім увімкніть знову. Якщо це повторюється, перевірте, чи не забиті фільтри та чи достатня вентиляція в приміщенні.

Який діаметр повітропроводу використовувати?

Рекомендований діаметр – 150 мм. Використання меншого діаметра знижує продуктивність і збільшує шум. Повітропровід має бути якомога гладшим, з мінімальною кількістю згинів.

Чи можна використовувати витяжку без протижирового фільтра?

Ні. Ніколи не використовуйте витяжку без правильно встановленого протижирового фільтра, оскільки це піддає двигун впливу жиру та збільшує ризик пожежі.

Як скинути двигун?

На панелі керування натисніть кнопку T1 (Скидання двигуна). Це вимикає витяжку та скидає систему. Потім ви можете вибрати швидкість.

ПОСІБНИК КОРИСТУВАЧА IHP 6.5F C M IX INDESIT

Довідник користувача

Витяжка

Зміст

Довідник користувача, 2

З бірка, 4

Застережні засоби, 24

Допомога, 33

Монтаж, 67

Елементи управління PYRAMID, 68

Догляд і технічне обслуговування, 69

Несправності і засоби їх усунення, 70

Česky

Pokyny pro použití

ODSAVAC

Obsah

Важливо зберегти це керівництво, щоб мати нагоду звертатися до нього у будь-який момент. У разі продажу, передачі або переїзду слід переконатися, що це керівництво супроводжує виріб.

Уважно ознайомтеся з інструкціями: вони містять важливу інформацію щодо монтажу, використання і безпеки виробу.

Не вносьте зміни в електричні або механічні компоненти виробу, а також у труби для відведення відпрацьованого повітря.

Загальна безпека

- Мінімальна відстань між варильною поверхнею і нижньою частиною витяжки не повинна бути меншою за: 65 см, якщо витяжка встановлюється над газовою плитою; 55 см, якщо витяжка встановлюється над електричною плитою. Якщо в інструкції з монтажу газової варильної поверхні вказується більша відстань, слід зважати на неї.

- Витяжка оснащена дюбелями, які підійдуть до більшості стін/стель. У всякому разі, необхідно звернутися

до фахівця, щоб той підтвердив відповідність матеріалів відповідно до типу стіни/стелі, які мають бути достатньо міцними, щоб витримувати вагу витяжки.

- Увага! Не під'єднуйте прилад до електричної мережі, доки не буде повністю завершено монтаж.

- Перш ніж робити будь-яку операцію з очищення або технічного обслуговування, від'єднайте витяжку від мережі електричного живлення, витягнувши вилку або вимкнувши головний вимикач.

- Всі операції з монтажу і технічного обслуговування необхідно виконувати у захисних рукавичках.

- Приладом не мають користуватися діти або особи з обмеженими фізичними, психічними або сенсорними властивостями, або без належного досвіду чи знань, за винятком випадків, коли таке використання відбувається під наглядом чи за вказівками відповідальної за їхню безпеку особи.

- Не дозволяйте дітям гратися з приладом.

- Ні в якому разі не використовуйте виріб без правильно встановленого фільтра-жироуловлювача!

- НІКОЛИ не використовуйте витяжку в якості опірної поверхні, за винятком випадків, коли на це недвозначно вказується.

- Приміщення має бути достатньо вентильованим, якщо витяжка працює разом з іншими приладами на газі або на іншому пальному.

- Всмоктуване повітря не має спрямовуватися у трубопровід, який

застосовується для відведення відпрацьованих газів від приладів, які працюють на газі чи іншому пальному.

- Дотримуйтесь всіх правил відносно виведення диму.

- Суворо забороняється готувати їжу на відкритому полум'ї під витяжкою; відкрите полум'я ушкоджує фільтри і може викликати пожежу. Тому його слід уникати у будь-якому разі.

- Рекомендується тримати під постійним контролем процес готування їжі шляхом смаження, щоб запобігти неприємним випадкам, коли займається олія.

- Щодо технічних та запобіжних розмірів, які мають застосовуватися для труб відведення диму, жорстко дотримуйтесь розпоряджень місцевих компетентних органів.

- Витяжка має часто очищуватися як всередині, так і зовні (ЩОНАЙМЕНШ РАЗ НА МІСЯЦЬ, дотримуючись чітких вказівок з технічного обслуговування, які надаються в цьому керівництві).

- Недотримання правил з очищення витяжки та з заміни та очищення фільтрів може призвести до пожежі.

- Не користуйтеся витяжкою без належно встановлених лампочок, тому що це небезпечно через можливість ураження електричним струмом.

- Відхиляється будь-яка відповідальність у зв'язку з можливими порушеннями в роботі приладу, збитками або пожежами внаслідок недотримання інструкцій, наведених в цьому керівництві.

• Увага! Частини з відкритим доступом можуть нагріватися до високих температур, якщо вони використовуються разом з кухонними плитами.
• Дозволяється користування цим приладом дітьми віком від 8 років, а також особами з обмеженими фізичними, сенсорними або розумовими можливостями або особами без належного досвіду і знань, якщо вони перебувають під постійним контролем або проінструктовані щодо правил з небезпечного користування приладу і усвідомлюють ступені ризику. Не дозволяйте дітям гратися з приладом. Операції з очищення і догляду не повинні виконуватися дітьми без належного контролю.

! Звертайтеся виключно до уповноважених фахівців.

Слід повідомити:

- Тип несправності;

• Модель приладу (Mod.)

- Серійний номер (S/N)

Ця інформація міститься на табличці з характеристиками, прикріпленій до духовки.

Сервісна служба

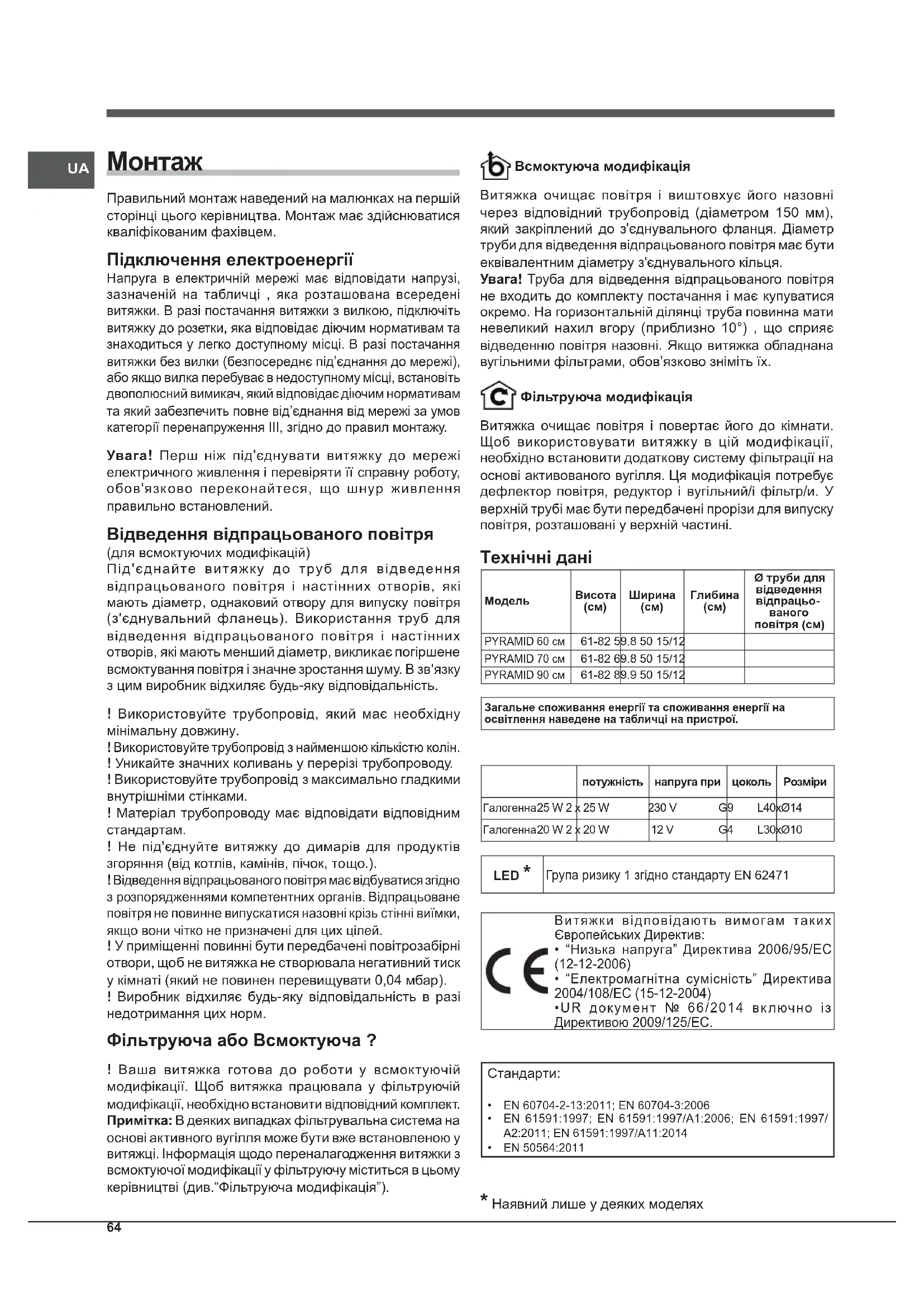

Правильний монтаж наведено на малюнках на першій сторінці цього посібника. Монтаж має здійснювати кваліфікований фахівець.

Підключення до електромережі

Напруга в електричній мережі має відповідати напрузі, зазначеній на табличці, яка розташована всередині витяжки. Якщо витяжка постачається з вилкою, підключіть її до розетки, що відповідає чинним нормативам та знаходиться у легкодоступному місці. Якщо витяжка постачається без вилки (безпосереднє під'єднання до мережі) або якщо вилка недоступна, встановіть двополюсний вимикач, який відповідає чинним нормативам та забезпечує повне від'єднання від мережі за умов категорії перенапруги III, згідно з правилами монтажу.

Увага! Перш ніж під'єднувати витяжку до мережі електроживлення та перевіряти її справну роботу, обов'язково переконайтеся, що шнур живлення правильно встановлений.

Відведення відпрацьованого повітря

(для всмоктувальних модифікацій)

Під'єднайте витяжку до труб для відведення відпрацьованого повітря та настінних отворів, які мають діаметр, однаковий з отвором для випуску повітря (з'єднувальний фланець). Використання труб для відведення відпрацьованого повітря та настінних отворів меншого діаметра викликає погіршення всмоктування повітря та значне зростання шуму. У зв'язку з цим виробник відхиляє будь-яку відповідальність.

! Використовуйте трубопровід необхідної мінімальної довжини.

! Використовуйте трубопровід з найменшою кількістю колін.

! Уникайте значних коливань у перерізі трубопроводу.

! Використовуйте трубопровід з максимально гладкими внутрішніми стінками.

! Матеріал трубопроводу має відповідати відповідним стандартам.

! Не під'єднуйте витяжку до димарів для продуктів згоряння (від котлів, камінів, пічок, тощо).

! Відведення відпрацьованого повітря має відбуватися згідно з розпорядженнями компетентних органів. Відпрацьоване повітря не повинне випускатися назовні крізь стінні виїмки, якщо вони чітко не призначені для цих цілей.

! У приміщенні повинні бути передбачені повітрозабірні отвори, щоб витяжка не створювала негативний тиск у кімнаті (який не повинен перевищувати 0,04 мбар).

! Виробник відхиляє будь-яку відповідальність в разі недотримання цих норм.

Фільтруюча або Всмоктуюча?

! Ваша витяжка готова до роботи у всмоктуючій модифікації. Щоб витяжка працювала у фільтруючій модифікації, необхідно встановити відповідний комплект.

Примітка: В деяких випадках фільтрувальна система на основі активного вугілля може бути вже встановленою у витяжці. Інформація щодо переналагодження витяжки з всмоктуючої модифікації у фільтруючу міститься в цьому керівництві (див. “Фільтруюча модифікація”).

Всмоктуюча модифікація

Витяжка очищає повітря і виштовхує його назовні через відповідний трубопровід (діаметром 150 мм), який закріплений до з'єднувального фланця. Діаметр труби для відведення відпрацьованого повітря має бути еквівалентним діаметру з'єднувального кільця.

Увага! Труба для відведення відпрацьованого повітря не входить до комплекту постачання і має купуватися окремо. На горизонтальній ділянці труба повинна мати невеликий нахил вгору (приблизно 10°), що сприяє відведенню повітря назовні. Якщо витяжка обладнана вугільними фільтрами, обов'язково зніміть їх.

Фільтруюча модифікація

Витяжка очищає повітря і повертає його до кімнати. Щоб використовувати витяжку в цій модифікації, необхідно встановити додаткову систему фільтрації на основі активованого вугілля. Ця модифікація потребує дефлектор повітря, редуктор і вугільний фільтр. У верхній трубі мають бути передбачені прорізи для випуску повітря, розташовані у верхній частині.

Технічні дані

Модель	Висота (см)	Ширина (см)	Глибина (см)	труби для відведення відпрацьо-ваного повітря (см)
PYRAMID 60 см	61-82 59	9.8 50 15/12
PYRAMID 70 см	61-82 69	9.8 50 15/12
PYRAMID 90 см	61-82 89	9.9 50 15/12

Загальне споживання енергії та споживання енергії на освітлення наведене на табличці на пристрої.

	потужність	напруга при	цоколь	Розміри
Галогенна25 W 2	× 25 W	230 V	G9	L40 × ∅14
Галогенна20 W 2	× 20 W	12 V	G4	L30 × ∅10

LED *

Група ризику 1 згідно стандарту EN 62471

Витяжки відповідають вимогам таких Європейських Директив:

- "Низька напруга" Директива 2006/95/EC (12-12-2006)

- "Електромагнітна сумісність" Директива 2004/108/EC (15-12-2004)

• UR документ № 66/2014 включно із Директивою 2009/125/EC.

Стандарти:

• EN 60704-2-13:2011; EN 60704-3:2006 - EN 61591:1997; EN 61591:1997/A1:2006; EN 61591:1997/A2:2011; EN 61591:1997/A11:2014 • EN 50564:2011

Елементи управління PYRAMID

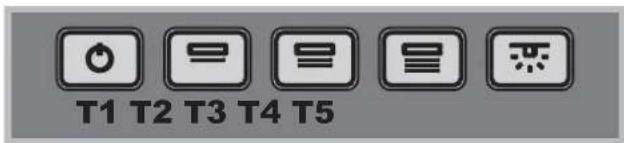

Моделі з механічною кнопковою панеллю

IHP6.5CMIX - IHP6.5FCM(K) - IHP6.5FCMIX IHP9.5CMIX - IHP9.5FCMIX - IHP64.5SCMIX IHP94.5SCMIX - IHP94.5CMIX - IHP64.5CMBK IHP64.5CMIX - UHP64.5SFLMIX

T1 Перезапуск двигуна

Натискання на цю кнопку під час роботи призведе до вимкнення витяжки.

T2 Швидкість 1

При натисканні цієї кнопки витяжка перейде у стан, попередній швидкості 1.

ТЗ Швидкість 2

При натисканні цієї кнопки витяжка перейде у стан, попередній швидкості 2.

Т4 Швидкість 3

При натисканні цієї кнопки витяжка перейде у стан, попередній швидкості 3.

T5 Увімкнення/вимкнення освітлення

Догляд і технічне обслуговування

Увага! Перш ніж робити будь-яку операцію з догляду та очищення, від'єднайте витяжку від мережі електричного живлення, витягнувши вилку або вимкнувши головний вимикач.

Перше очищення

• Зніміть прозору плівку
• Очистіть виріб від забруднень за допомогою ганчірки, зволоженою у воді з використанням невеликої кількості нейтрального миючого засобу
• Обполосніть, використовуючи зволожену ганчірку
• Витріть насухо м'якою ганчіркою, якщо витяжка виконана з неіржавіючої сталі, зробіть також сатинування металу.

Періодичне очищення

Витяжка вимагає регулярного очищення (з тією ж частотою, що й обслуговування фільтрів-жироуловлювачів), як всередині, так і зовні. Для очищення використовуйте ганчірку, зволожену у

нейтральних рідких миючих засобах, і теплу воду. Уникайте абразивних або корозійних засобів.

Увага! Недотримання правил з очищення витяжки та заміни фільтрів може призвести до пожежі. Через це ми радимо чітко дотримуватися наведених інструкцій. Виробник відхиляє будь-яку відповідальність за можливі збитки двигуну або у разі пожеж, які спричинені неналежним доглядом та обслуговуванням або недотриманням вищенаведених запобіжних заходів.

Технічне обслуговування фільтрів-жироуловлювачів (А)

Фільтр-жироуловлювач поглинає жирові частинки, утворені в процесі готування; він має очищуватися один раз на місяць, за допомогою неагресивних миючих засобів, вручну або у посудомийній машині при низькій температурі та

короткому циклі.

Щоб зняти фільтр-жироуловлювач, потягніть за ручку з пружинним відчепленням. Під час миття у посудомийній машині металевий фільтр-жироуловлювач може втратити колір, але його характеристики фільтрації абсолютно не змінюються.

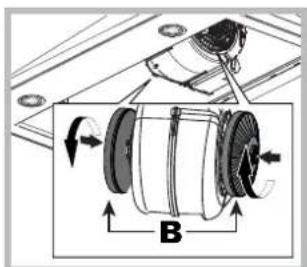

Технічне обслуговування вугільного фільтру (В)

Вугільний фільтр затримує неприємні запахи, що виникають під час приготування їжі. Насиченість вугільного фільтру перевіряється після більш або менш довгого використання в залежності від типу плити та регулярності чищення

фільтру-жироуловлювача.

В будь-якому разі, необхідно заміняти патрон фільтру кожні двадцять місяців, або частіше.

Цей фільтр не передбачає миття або відновлення.

Демонтаж: оберніть фільтр на 90° таким чином, щоб відкріпити всмоктуючу групу.

Монтаж: Вставте вугільний фільтр у всмоктуючу групу і оберніть його на 90° таким чином, щоб зафіксувати його.

УКРАЇНА

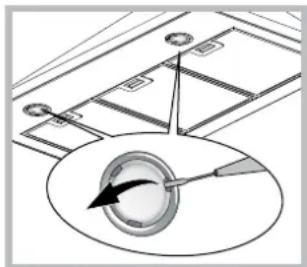

Заміна лампочок

Від'єднайте прилад від мережі електричного живлення і вийміть фільтри-жироуловлювачі.

Увага! Перш ніж торкатися ламп, впевніться, що вони холодні.

1. Вийміть захисне пристосування, використовуючи як важіль невеличку викрутку або подібний інструмент.
2. Замініть ушкоджену лампочку. Використовуйте тільки лампочки з тими ж характеристиками, що й у інформацією зверніться до у цьому керівництві).
3. Закрийте захисне пристосування (фіксація шляхом защіпання).

Заміна лампочок LED *

Витяжка оснащена світлодіодною системою освітлення. Світлодіоди гарантують оптимальне освітлення, триваліший термін служби і заощадження енергії у порівнянні з традиційними лампочками. Для заміни світлодіодів зверніться у Сервісну службу.

Електричний шнур

В разі ушкодження шнуру живлення, його можна замінити, звернувшись до виробника або до його сервісної служби. Це попередить будь-яку небезпеку.

УТИЛІЗАЦІЯ

Цей прилад має відмітку (WEEE) відповідно до Європейської Директиви 2012/19/EC: Відходи електричного та електронного обладнання (WEEE). Забезпечивши належну утилізацію цього виробу, користувач робить свій внесок у запобігання потенційним негативним наслідкам для довкілля та здоров'я людини, які можуть виникнути через неправильну утилізацію цього виробу.

Символ ■ на виробі або в супровідній документації вказує, що цей прилад не можна розглядати як побутові відходи, і його слід здавати до спеціалізованих центрів збору, які займаються переробкою електричного та електронного обладнання. Утилізуйте прилад згідно з місцевими нормами щодо переробки та утилізації відходів. За додатковою інформацією щодо переробки, відновлення та повторної переробки цього виробу звертайтеся до відповідних місцевих служб, служби зі збирання побутових відходів або до магазину, де ви придбали цей виріб.

Заощаджуйте енергію та поважайте довкілля

• Використовуйте витяжку в режимі, що відповідає реальній потребі відведення повітря; обмежуйте використання «інтенсивного режиму», якщо такий присутній. Раціональне використання витяжки дозволяє обмежити споживання енергії та уникнути марної трати чистого та кондиціонованого повітря.
• Вмикайте освітлення витяжки тільки на час безпосереднього спостереження за процесом приготування.

Несправності та засоби їх усунення

Якщо в роботі приладу виникли деякі проблеми, перш ніж звертатися до Сервісної служби по допомогу, виконайте такі прості перевірки:

Якщо витяжка не працює:

Перевірте, що:

• не відбулося переривання в постачанні електричного струму.
• була обрана швидкість.

Якщо витяжка працює погано:

Перевірте, що:

• Обрана швидкість двигуна є достатньою для кількості відпрацьованого повітря і пари.
• Кухня є достатньо вентильованою для забезпечення забору повітря.
• Вугільний фільтр не зношений (для витяжок у фільтруючій модифікації).

Якщо витяжка вимикається під час нормальної роботи:

Перевірте, що:

• не відбулося переривання у постачанні електричного струму.
• не спрацював двополюсний вимикач.

У разі несправної роботи, перш ніж звертатися до Сервісної служби по допомогу, від'єднайте прилад від мережі електричного живлення щонайменше на 5 секунд, вийнявши вилку з розетки, і потім вставте її знову. Якщо несправність не вдається усунути, зверніться до Сервісної служби по допомогу.
