IHP 6.5F C M IX - Exaustor de cozinha INDESIT - Manual de utilização gratuito

Tipo de produto	Coifa aspirante
Marca	Indesit
Modelo	IHP 6.5F C M IX
Largura	59,8 cm
Profundidade	50 cm
Altura (mín - máx)	61 - 82 cm
Diâmetro de saída de ar	150 mm
Alimentação elétrica	230 V ~ 50 Hz
Potência de iluminação	2 x 25 W (halogéneo, casquilho G9)
Número de velocidades	3 velocidades + reset
Tipo de comando	Botões mecânicos
Filtro anti-gordura	Metálico lavável (lava-louças)
Filtro de carvão	Opcional para versão recirculação (substituição máx. 20 meses)
Modos de funcionamento	Extração (evacuação exterior) ou recirculação (com filtro de carvão)
Distância mínima de segurança (gás)	65 cm
Distância mínima de segurança (elétrico)	55 cm
Material	Aço inoxidável
Instalação	De parede ou sob armário (com kit recirculação opcional)
Classe de eficiência energética	Não especificada
Nível sonoro	Não especificado

Perguntas frequentes - IHP 6.5F C M IX INDESIT

Qual é a altura mínima de instalação acima de uma placa de cozedura?

A distância mínima entre a superfície de cozedura e a parte mais baixa da coifa deve ser de pelo menos 65 cm para um fogão a gás e 55 cm para um fogão elétrico. Respeite sempre as recomendações do manual da sua placa de cozedura.

Como limpar o filtro anti-gordura?

O filtro anti-gordura metálico deve ser limpo pelo menos uma vez por mês. Pode lavá-lo à mão com um detergente não agressivo ou na máquina de lavar louça a baixa temperatura em ciclo curto. Para desmontá-lo, puxe a pega de mola.

Quando é necessário substituir o filtro de carvão?

O filtro de carvão ativo retém os odores. Deve ser substituído a cada 20 meses aproximadamente, ou com mais frequência conforme o uso. Não se lava. Para o trocar, rode-o 90° para o desencaixar.

Como substituir uma lâmpada halogénea?

Desligue primeiro a coifa. Retire os filtros anti-gordura. Certifique-se de que a lâmpada está fria. Use uma pequena chave de fendas plana para fazer alavanca e remover o protetor. Substitua por uma lâmpada halogénea 25 W, casquilho G9, 230 V (idêntica). Feche o protetor com um clique.

O que fazer se a coifa não funcionar?

Verifique primeiro:
1. Se não há corte de energia.
2. Se uma velocidade está selecionada.
3. Se o disjuntor não disparou.
Se nada funcionar, desligue o aparelho por 5 segundos e ligue novamente. Se o problema persistir, contacte o serviço pós-venda.

A coifa pode funcionar em modo recirculação sem evacuação exterior?

Sim, pode ser utilizada em versão recirculação instalando um kit de filtragem de carvão ativo (não fornecido). Nesse caso, o ar é purificado e enviado de volta para a sala. Retire então o filtro de carvão se já estiver presente (opcional).

Por que a coifa desliga sozinha?

Isso pode dever-se a um sobreaquecimento ou a uma proteção do motor. Aguarde alguns minutos e reinicie. Se voltar a acontecer, verifique se os filtros não estão obstruídos e se a ventilação da sala é suficiente.

Qual diâmetro de conduta de evacuação utilizar?

O diâmetro recomendado é de 150 mm. A utilização de um diâmetro inferior reduz o desempenho e aumenta o ruído. A conduta deve ser o mais lisa possível, com um mínimo de curvas.

Posso usar a coifa sem filtro anti-gordura?

Não. Nunca utilize a coifa sem filtro anti-gordura corretamente montado, pois isso expõe o motor às gorduras e aumenta os riscos de incêndio.

Como reiniciar o motor?

No painel de controlo, pressione o botão T1 (Reinicialização do motor). Isso desliga a coifa e reinicia o sistema. Pode depois escolher uma velocidade.

MANUAL DE UTILIZADOR IHP 6.5F C M IX INDESIT

Instruções para a utilização

EXAUSTOR

Índice

Instruções para a utilização,1

Montagem,4

Advertencias,15

Assistencia,32

Instalação,47

Comandos PYRAMID,48

Manutenção e cuidado,49

Anomalias e soluções,50

DE

Deutsch

Bedienungsanleitung

DUNSTABZUGSHAUBE

Inhaltsverzeichnis

! É importante guardar este manual para poder consultá-lo a qualquer momento. Em caso de venda, cessão ou transferência, assegure-se de que este permanece junto com o produto.

! Leia atentamente as instruções: contêm informações importantes sobre a instalação, o uso e a segurança.

! Não efectue alterações eléctricas ou mecânicas no produto ou nas condutas de descarga.

Segurança geral

- A distância mínima entre a superfície de suporte dos recipientes no dispositivo de cozedura e a parte mais baixa do exaustor de cozinha não deve ser inferior a:

65 cm se o exaustor for instalado sobre uma placa de cozedura a gás

55 cm se o exaustor for instalado sobre uma placa de cozedura eléctrica.

Se as instruções de instalação do dispositivo de cozedura a gás especificam um distância maior, é necessário considerá-la.

- O exaustor dispõe de buchas de fi xação adequadas à maioria das paredes/ tectos.

Ainda assim, é necessário contactar um técnico qualifi cado para assegurar a idoneidade dos materiais consoante

o tipo de parede/tecto, que deve ser sufi cientemente robusto para suportar o peso do exaustor.

- Atenção! Não ligue o aparelho à rede eléctrica até que a instalação esteja totalmente concluída.

- Antes de qualquer operação de limpeza ou manutenção, desligue o exaustor da rede eléctrica retirando a fi cha da tomada ou desligando o interruptor geral da casa.

- Para todas as operações de instalação e manutenção, utilizar luvas de protecção.

- O aparelho não se destina ao uso por parte de crianças ou pessoas com capacidades físicas sensoriais e/ou mentais reduzidas ou sem experiência e conhecimentos, a menos que se encontrem sob a supervisão ou tenham recebido instruções sobre o uso do aparelho por parte de uma pessoa responsável pela sua segurança.

- As crianças devem ser supervisionadas para que não brinquem com o aparelho.

- Nunca utilizar o produto sem fi Itro de gordura correctamente instalado!

- O exaustor NUNCA deve ser utilizado como plano de apoio, salvo indicação expressa em contrário.

- O local deve dispor de ventilação sufi ciente quando o exaustor é utilizado em simultâneo com outros aparelhos que utilizem gás ou outros combustíveis.

- O ar aspirado não deve ser dirigido para uma conduta usada para a descarga de fumos produzidos por aparelhos de combustão a gás ou outros combustíveis.

• Respeite todas as normativas referentes à descarga do ar.
• É severamente proibido cozinhar alimentos em chama livre sob o exaustor; a utilização de chamas livres danifica os filtros e pode provocar incêndios, como tal, deve ser evitada.
• É aconselhável manter sob controlo constante a fritura de alimentos, para evitar que o óleo aquecido entre em combustão.
• Em relação às medidas técnicas e de segurança a adoptar para a descarga dos fumos, siga escrupulosamente os regulamentos das autoridades locais competentes.
• É aconselhável limpar frequentemente o produto, quer interna quer externamente (PELO MENOS UMA VEZ POR MÊS; de qualquer forma, respeite as instruções de manutenção indicadas neste manual).
• O incumprimento das normas de limpeza do exaustor e da substituição e limpeza dos fi Itros implica risco de incêndio.
• Não utilizar ou deixar o exaustor sem lâmpadas correctamente montadas, por possível risco de choque eléctrico.
• Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados pelo aparelho derivados do incumprimento das instruções presentes neste manual.
• Atenção! As partes acessíveis podem fi car muito quentes se utilizadas com aparelhos de cozedura.
• O presente aparelho pode ser utilizado por crianças com mais de 8 anos e

por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimentos, caso sejam adequadamente vigiadas ou caso tenham recebido instruções em relação ao uso do aparelho de forma segura e tenham conhecimento dos perigos associados. As crianças não devem brincar com o aparelho. As operações de limpeza e manutenção não devem ser efectuadas por crianças sem vigilância.

DE

Hinweise

! Nunca recorra a técnicos não autorizados.

Comunique:

• o tipo de avaria;
• o modelo da máquina (Mod.);
• o número de série (S/N);

Estas últimas informações encontram-se na placa de identifi cação situada no aparelho.

DE

Kundendienst

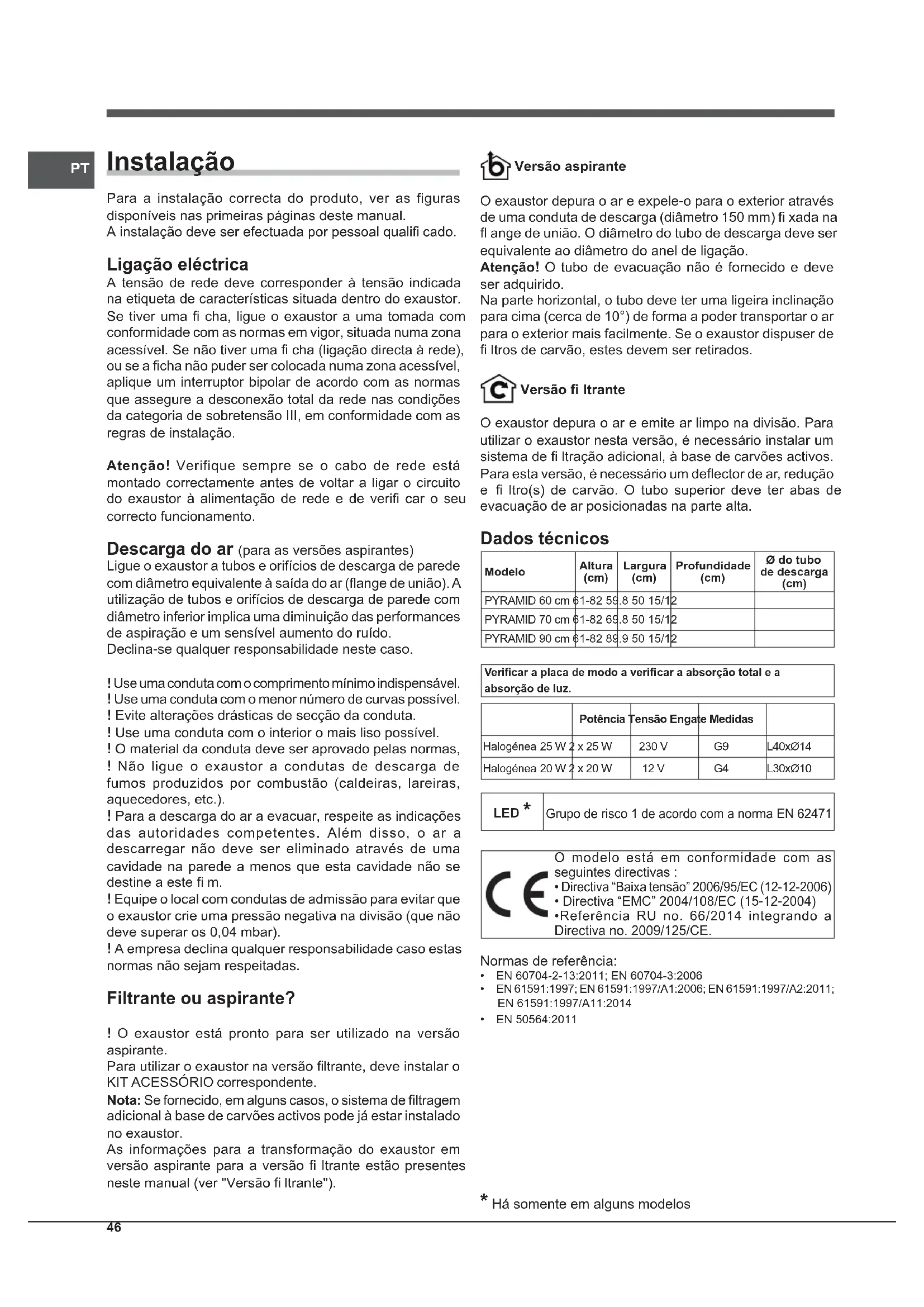

Para a instalação correcta do produto, ver as figuras disponíveis nas primeiras páginas deste manual.

A instalação deve ser efectuada por pessoal qualifi cado.

Ligação eléctrica

A tensão de rede deve corresponder à tensão indicada na etiqueta de características situada dentro do exaustor. Se tiver uma fi cha, ligue o exaustor a uma tomada com conformidade com as normas em vigor, situada numa zona acessível. Se não tiver uma fi cha (ligação directa à rede), ou se a ficha não puder ser colocada numa zona acessível, aplique um interruptor bipolar de acordo com as normas que assegure a desconexão total da rede nas condições da categoria de sobretensão III, em conformidade com as regras de instalação.

Atenção! Verifique sempre se o cabo de rede está montado correctamente antes de voltar a ligar o circuito do exaustor à alimentação de rede e de verifi car o seu correcto funcionamento.

Descarga do ar (para as versões aspirantes)

Ligue o exaustor a tubos e orifícios de descarga de parede com diâmetro equivalente à saída do ar (flange de união). A utilização de tubos e orifícios de descarga de parede com diâmetro inferior implica uma diminuição das performances de aspiração e um sensível aumento do ruído.

Declina-se qualquer responsabilidade neste caso.

! Use uma conduta com o comprimento mínimo indispensável.

! Use uma conduta com o menor número de curvas possível.

! Evite alterações drásticas de secção da conduta.

! Use uma conduta com o interior o mais liso possível.

! O material da conduta deve ser aprovado pelas normas,

! Não ligue o exaustor a condutas de descarga de fumos produzidos por combustão (caldeiras, lareiras, aquecedores, etc.).

! Para a descarga do ar a evacuar, respeite as indicações das autoridades competentes. Além disso, o ar a descarregar não deve ser eliminado através de uma cavidade na parede a menos que esta cavidade não se destine a este fi m.

! Equipe o local com condutas de admissão para evitar que o exaustor crie uma pressão negativa na divisão (que não deve superar os 0,04 mbar).

! A empresa declina qualquer responsabilidade caso estas normas não sejam respeitadas.

Filtrante ou aspirante?

! O exaustor está pronto para ser utilizado na versão aspirante.

Para utilizar o exaustor na versão filtrante, deve instalar o KIT ACESSÓRIO correspondente.

Nota: Se fornecido, em alguns casos, o sistema de filtragem adicional à base de carvões activos pode já estar instalado no exaustor.

As informações para a transformação do exaustor em versão aspirante para a versão fi ltrante estão presentes neste manual (ver "Versão fi ltrante").

Versão aspirante

O exaustor depura o ar e expele-o para o exterior através de uma conduta de descarga (diâmetro 150 mm) fi xada na fl ange de união. O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de ligação.

Atenção! O tubo de evacuação não é fornecido e deve ser adquirido.

Na parte horizontal, o tubo deve ter uma ligeira inclinação para cima (cerca de 10°) de forma a poder transportar o ar para o exterior mais facilmente. Se o exaustor dispuser de fi Itros de carvão, estes devem ser retirados.

Versão fi Itrante

O exaustor depura o ar e emite ar limpo na divisão. Para utilizar o exaustor nesta versão, é necessário instalar um sistema de fi Itração adicional, à base de carvões activos. Para esta versão, é necessário um deflector de ar, redução e fi Itro(s) de carvão. O tubo superior deve ter abas de evacuação de ar posicionadas na parte alta.

Dados técnicos

Modelo	Altura (cm)	Largura (cm)	Profundidade (cm)	do tubo de descarga (cm)
PYRAMID 60 cm	61-82 59	.8 50 15/12
PYRAMID 70 cm	61-82 69	.8 50 15/12
PYRAMID 90 cm	61-82 89	.9 50 15/12

Verificar a placa de modo a verificar a absorção total e a absorção de luz.

	Potência	Tensão Engate	Medidas
Halogénea 25 W	2 x 25 W	230 V	G9	L40x∅14
Halogénea 20 W	2 x 20 W	12 V	G4	L30x∅10

LED*

Grupo de risco 1 de acordo com a norma EN 62471

O modelo está em conformidade com as seguintes directivas :

- Directiva "Baixa tensão" 2006/95/EC (12-12-2006)

- Directiva "EMC" 2004/108/EC (15-12-2004)

•Referência RU no. 66/2014 integrando a Directiva no. 2009/125/CE.

Normas de referência:

• EN 60704-2-13:2011; EN 60704-3:2006
• EN 61591:1997; EN 61591:1997/A1:2006; EN 61591:1997/A2:2011; EN 61591:1997/A11:2014
• EN 50564:2011

Comandos PYRAMID

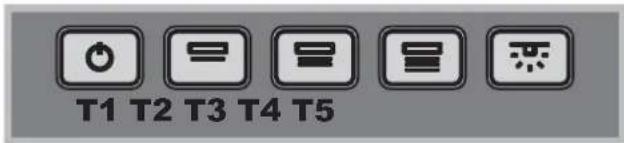

Modelos com painel de botões mecânico

IHP6.5CMIX - IHP6.5FCM(K) - IHP6.5FCMIX IHP9.5CMIX - IHP9.5FCMIX - IHP64.5SCMIX IHP94.5SCMIX - IHP94.5CMIX - IHP64.5CMBK

IHP64.5CMIX - UHP64.5SFLMIX

T1 Reset motor

Ao pressionar o botão durante o funcionamento, o exaustor passa para o estado OFF.

T2 Velocidade 1

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 1.

T3 Velocidade 2

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 2.

T4 Velocidade 3

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 3.

T5 ON/OFF Iuzes

Manutenção e cuidado

Atenção! Antes de qualquer operação de limpeza ou manutenção, desligue o exaustor da rede eléctrica retirando a ficha da tomada ou desligando o interruptor geral da casa.

Primeira limpeza

• Retire as películas de protecção
• Elimine as impurezas com uma esponja húmida e pouco detergente neutro
• Enxagúe com um pan húmido
• Seque com um pano suave; se o exaustor for em inox, siga as linhas do metal

Limpeza periódica

O exaustor deve ser limpo frequentemente (pelo menos com a mesma frequência com que executa a manutenção dos fi Itros de gorduras), quer interna quer externamente. Para a limpeza, utilize um pano humedecido com detergentes líquidos neutros e água morna.

Evite o uso de produtos abrasivos ou corrosivos.

Atenção: O incumprimento das normas de limpeza do aparelho e da substituição dos filtros implica risco de incêndio. Recomendamos que siga as instruções sugeridas. Declina-se qualquer responsabilidade por eventuais danos ao motor ou incêndios provocados por uma manutenção incorrecta ou pelo incumprimento das advertências acima.

Manutenção dos fi Itros de gorduras (A)

O fi ltro de gorduras retém as partículas de gordura derivantes da cozedura; deve ser limpo pelo menos uma vez por mês com detergentes não agressivos, manualmente ou na máquina de lavar louça, a baixa temperatura e com ciclo breve.

Para desmontar o filtro de

gorduras, puxe a maçaneta de desencaixe de mola. Com a lavagem na máquina de lavar louça, o fi Itro de gorduras metálico pode perder a cor, mas o desempenho de filtragem não sofre alterações.

Substituição do fi Itro de carvão (B)

O fi Itro de carvão retém os cheiros desagradáveis derivados da cozedura. A saturação do fi Itro de carvão verifi ca-se após um uso mais ou menos prolongado, consoante o tipo de cozinha e a regularidade da limpeza do filtro de gorduras. Em qualquer dos casos, é

necessário substituir o cartucho no máximo a cada vinte meses.

Este fi Itro NÃO pode ser lavado ou regenerado.

Desmontagem: rode o filtro a 90° para desencaixá-lo do grupo aspirante.

Montagem: Insira o filtro de carvões activos no grupo aspirante e rode a 90° para fi xá-lo.

Substituição das lâmpadas

Desligue o aparelho da rede eléctrica e retire os fi Itros de gorduras.

Atenção! Antes de tocar nas lâmpadas, assegure-se de que estejam frias.

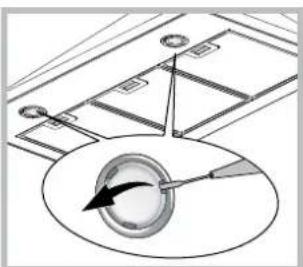

1. Retire a protecção utilizando como alavanca uma chave de parafusos de corte pequena ou uma ferramenta semelhante.

2. Substitua a lâmpada danificada. Utilize apenas lâmpadas com as mesmas características das lâmpadas danifi cadas

(para mais informações, consulte os dados técnicos presentes no manual seguinte).

1. Volte a fechar a protecção (fi xação por encaixe).

Substituição das lâmpadas LED \*

O exaustor dispõe de um sistema de iluminação com base em tecnologia LED. Os LEDs garantem uma iluminação ideal, uma maior duração e um consumo menor em relação às lâmpadas tradicionais. Para proceder à substituição, contacte o serviço de assistência.

* Há somente em alguns modelos

PT

Cabo eléctrico

Se o cabo de alimentação estiver danificado, pode ser substituído pelo fabricante ou pelo seu serviço de assistência técnica, de forma a evitar todos os riscos.

ELIMINAÇÃO

Este aparelho está em conformidade com a Directiva Europeia 2012/19/EC, Resíduos de Equipamentos Eléctricos e Electrónicos (REEE). Ao assegurar que este produto é eliminado correctamente, o utilizador contribui para prevenir as potenciais consequências negativas para o ambiente e a saúde.

O símbolo ■ presente no produto ou na documentação de acompanhamento signifi ca que este produto não deve ser tratado como lixo doméstico e deve ser entregue junto do ponto de recolha para reciclagem de aparelhos eléctricos e electrónicos adequado. Elimine-o seguindo as normas locais para a eliminação de resíduos. Para mais informações sobre o tratamento, recuperação e reciclagem deste produto, contacte o departamento local adequado, o serviço de recolha de lixo doméstico ou a loja onde adquiriu o produto.

Poupar energia e respeitar o ambiente

• Usar o extractor defi nindo a velocidade de acordo com a necessidade de extracção real; limitar o uso da função "velocidade intensiva", se presente. Usar o extractor de uma forma racional permite-lhe limitar o consumo de energia e evitar um desperdício inútil de ar limpo e ar condicionado.
• Não acender a luz do exaustor a menos que seja necessário para iluminar a área de confecção.

Anomalias e soluções

Se algo parecer não funcionar, antes de contactar o serviço de Assistência, efectue os seguintes controlos simples:

Se o exaustor não funciona:

Verifi que se:

• não existe uma quebra de corrente.
• foi seleccionada uma velocidade.

Se o exaustor tem um desempenho fraco:

Verifi que se:

• a velocidade do motor seleccionada é sufi ciente para a quantidade de fumo e de vapores libertada.
• a cozinha é suficientemente arejada para permitir a circulação de ar.
• o fi ltro de carvão não está gasto (exaustor na versão fi ltrante).

Se o exaustor se tiver desligado durante o funcionamento normal:

Verifi que se:

• não existe uma quebra de corrente.
• o dispositivo de interrupção omnipolar não foi activado.

Em caso de eventuais anomalias de funcionamento, antes de ser dirigir ao serviço de Assistência, desligue o aparelho da alimentação eléctrica durante pelo menos 5 segundos, retirando a fi cha da tomada, e volte a ligá-lo. Caso a anomalia ainda se verifi que, contacte o serviço de assistência.
