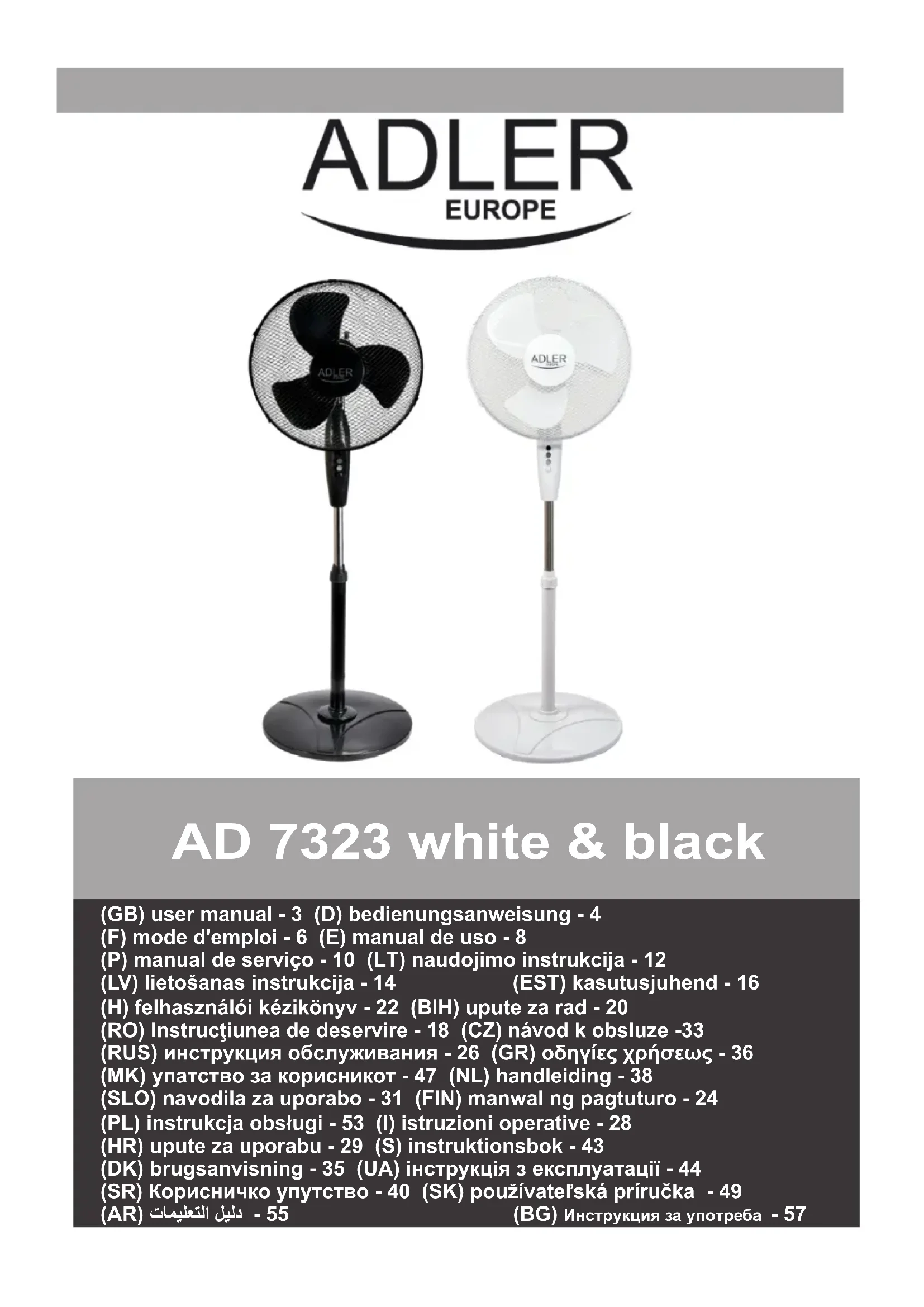

AD 7323 - Climatisation ADLER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur sur pied
Marque	Adler
Modèle	AD 7323
Diamètre de l'hélice	40 cm (16 pouces)
Puissance maximale	90 W
Puissance nominale	40 W
Tension d'alimentation	220-240 V ~ 50/60 Hz
Niveau sonore	53,6 dB
Nombre de vitesses	3 (faible, moyenne, rapide) + arrêt
Fonction oscillation	Oui (bouton d'oscillation)
Réglage d'inclinaison	Oui (tête orientable)
Matériau principal	Plastique et métal
Poids approximatif	5 kg
Utilisation	Intérieur, domestique
Entretien	Débrancher et nettoyer avec un chiffon humide sans détergents
Sécurité	Ne pas utiliser sans grilles, ne pas immerger
Pièces fournies	Base, tuyau télescopique, grilles avant et arrière, hélice, vis, écrous
Garantie	Garantie standard (voir conditions)

FOIRE AUX QUESTIONS - AD 7323 ADLER

Comment assembler le ventilateur AD 7323 ?

Assemblez d'abord le tuyau réglable (6A) et métallique (6B) en serrant l'écrou, puis fixez le tuyau à la base (9) avec les vis. Faites glisser le couvercle de base (7) sur la base. Montez le bloc moteur (4) sur le tuyau et bloquez-le avec une vis. Retirez les écrous de l'arbre moteur (10), montez la grille arrière (3) et vissez l'écrou de la grille. Placez l'hélice (2) sur l'arbre en alignant la goupille, puis vissez le capuchon. Fixez la grille avant (1) à la grille arrière à l'aide des clips et de la vis de sécurité.

Comment régler la vitesse du ventilateur ?

Utilisez les boutons de contrôle de vitesse (5) situés sur le bloc moteur. Appuyez sur le bouton correspondant : 0 pour arrêt, 1 pour vitesse faible, 2 pour vitesse moyenne, 3 pour vitesse rapide.

Comment activer l'oscillation ?

Pour activer l'oscillation gauche-droite, appuyez sur le bouton d'oscillation (11) situé en haut du bloc moteur (4) vers le bas. Pour arrêter l'oscillation, tirez le bouton vers le haut.

Comment nettoyer le ventilateur ?

Débranchez toujours l'appareil avant nettoyage. Pour nettoyer l'hélice (2), retirez la grille avant (1) et l'hélice de l'arbre moteur (10). Essuyez les pièces avec un chiffon humide (sans détergents) puis séchez. Nettoyez le bloc moteur (4) délicatement avec un chiffon humide. Ne laissez pas le moteur ni les boutons se mouiller.

Que faire si le ventilateur ne fonctionne pas ?

Vérifiez que la prise est branchée et que la tension correspond (220-240 V). Assurez-vous que l'appareil est correctement assemblé et que les grilles sont fixées. Si le problème persiste, contactez un service de réparation agréé. Ne réparez pas l'appareil vous-même.

Puis-je utiliser le ventilateur en extérieur ?

Non, cet appareil est destiné à un usage domestique en intérieur uniquement. Ne l'exposez pas à la pluie, au soleil ou à une humidité élevée (salle de bain, mobile-home humide).

Le ventilateur fait du bruit, est-ce normal ?

Le niveau sonore est de 53,6 dB, ce qui est normal pour ce type d'appareil. Assurez-vous que l'appareil est posé sur une surface stable et que les grilles sont bien fixées. Si le bruit est excessif, vérifiez que l'hélice n'est pas desserrée ou obstruée.

Comment ranger le ventilateur ?

Rangez le ventilateur dans un endroit sec, à l'abri de la poussière. Vous pouvez le démonter partiellement si nécessaire. Nettoyez-le avant rangement.

Puis-je remplacer les pièces moi-même ?

Utilisez uniquement des pièces d'origine fournies. Le remplacement de pièces comme l'hélice ou les grilles est possible si vous suivez les instructions d'assemblage. Pour toute réparation électrique, faites appel à un professionnel.

Quelle est la hauteur du ventilateur ?

La hauteur est réglable grâce au tuyau télescopique (6A + 6B). La hauteur maximale n'est pas spécifiée, mais elle est généralement d'environ 120 cm pour ce type de ventilateur sur pied.

MODE D'EMPLOI AD 7323 ADLER

(F) mode d'emploi - 6 (E) manual de uso - 8

(P) manual deServiço - 10 (LT) naudojimo instrukcija - 12

(LV) lietošanas instrukcija - 14 (EST) kasutusjuhend - 16

En cas d'utilisation dans des fins commerciaux, les conditions de garantie changent."

1. Lisez ce mode d'emploi avant la première utilisation et suivez les conseils d'utilisation. Le fabriquant n'est pas responsable des dégats occasionnés par toute utilisation pour laquelle l'appareil n'est pas destiné ou en cas d'usage non conforme aux règes d'utilisation.
   2.L'appareil est destiné à un usage domestique. Ne pas l'utiliser à d'autres fins que celles pour lesquelles il a eté prévu.
   3.L'appareil se branche uniquement à une prise 220-240 V ~ 50/60 Hz. Afin d'augmenter la sécurité de l'utilisation, il ne faut pas brancher plusieurs apparéils électriques sur le même

circuitélectrique.
4.Lors de l'utilisation de l'appareil, il faut être particulièrement prudent s'il y a des enfants à proximé. Ne pas laisser les enfants jouer avec l'appareil. N'autoriser l'utilisation de l'appareil ni aux enfants ni aux personnes ne connaissant pas ce produit.
5.AVERTISSEMENT: Cet apparéil peut être utilisé par les'enfants de plus de 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou encore des personnes n'ayant pas d'expérience ou de connaissance de cet apparéil, seulement si cela s'effectue sous la surveillance d'une personne responsable de la sécurité, ou que ceux-ci ont reçu des instructions concernant une utilisation sure de l' apparéil et qu'ils sont conscients des risques inérant à son utilisation. Les enfants de doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien de l' apparéil ne doivent pas été effectuels par les enfants sauf s'ils ont plus de 8 ans et que ces manipulations sont surveillées.
6.Àpres chaque utilisation, débrancher la fiche d'alimentation de la prise de courant, enainaient la prise avec la main. Ne pas tirer sur le cordon d'alimentation.
7. Ne pas tremper le cordon, la fiche ou l'appareil entier dans l'eau ou dans tout autre liquide. Ne pas exposer l'appareil à des conditions atmosphériques (pluie, soleil etc.). Ne pas l'utiliser non plus dans des conditions d'humidité elevée (salle de bain, mobile-homes humides).
8. Vérifier périodiquement l'etat du cordon d'alimentation. Si le cordon d'alimentation est endommagé, il devra être changé par un service de réparation spécialisé afin d'éviter le danger.
9. Ne pas utiliser l'appareil si le cordon d'alimentation est endommagé, si l'appareil est tombé ou qu'il a été endommagé de quelqu'autre manière ou au cas où il ne fonctionne pas correctement. Ne pas réparer l'appareil soi-même car cela présente un risque d'électrocution. Un appleil endommagé doit être remis chez un professionnel pour vérification ou réparation. Toute réparation doit être effectuee par un service de réparation/agree. Une réparation mal effectuée peut constituer un danger non négligeable pour l'utilisateur.
10. L'appareil doit être posé sur une surface fraîche, stable et lisse, loin des apparèils electroménagers dégageant de la chaleur (cuisinière électrique, brûleur à gaz etc.).
11. Ne pas utiliser l'appareil à proximé de matérielux inflammables.
12. Le cordon d'alimentation ne peut pas dépasser les bords de la table ou toucher des surfaces très chaudes.
13.II est interdit de laisser l'appareil ou l'alimenteur branché à la prise de courant sans surveillance.
14.Afin d'assurer une protection supplémentaire, il est conseilé d'insteller dans le réseau électrique un apparéil à courant différentiel nominal ne dépassant pas 30mA . Pour cela il faut contacter unElectricien spécialisé.
15. Ne pas laisser les pieces du moteur mouiller.
16. Il faut utilisez uniquement des pieces de montage d'origine fournies avec le ventilateur.
17. L'appareil peut être activé après avoir été complètement assemblé. L'appareil partiellement assemblé et activé ne garantit pas une utilisation en toute sécurité et un bon fonctionnement.
ATTENTION: NE PAS ACTIVER LE VENTILATEUR SANS COUVERTURE AVANT ET ARRÈRE.
18. Placer le ventilateur éloigné des stores, des ridesaux et d'autres objets qui peuvent être tirés par le ventilateur en train de travail.
19. Ne placez pasaucun objet dans la couverture du ventilateur.Cela peut endommager le corps ou l'appareil.

CONSIGNES DE SECURITE DÉTAILLEES

1. N'utilisez que des pieces d'assemblage d'origine fournies avec le ventilateur.
2. L'appareil ne peut etre allumé qu'une fois entierement assemblé. Un apparéil partiellement monté et démarré ne garantit pas une utilisation sure et un fonctionnement correct.
   ATTENTION : NE PAS METTRE LE VENTILATEUR EN MARCHE SANS FIXER LES PROTECTIONS AVANT ET ARRIERE.
3. Placez le ventilateur à l'ecart des rideaux, voilages et autres objets pouvant ettre aspirés par le ventilateur en marche.
4. N'inserez aucun objet dans la grille du ventilateur. Cela pourrait blesser votre corps ou endommager l'appareil.

PRODUIT DEACRIOTION STAND VENTILATEUR AD7323

1. Grille avant 2. Hélice
   3.Grille arriere 4.Bloc moteur
2. Boutons de contrôle de vitesse 6. Tuyau (6A à l'intérieur, 6B à l'extérieur)
3. Couvercle de base 8. Vis
4. Base ronde 10.Abre du moteur
   11.Bouton d'oscillation

ASSEMBLAGE

1. Retirez le tuyau régiable (6A) du tuyau métallique (6B) puis serrez l'écrou dans le sens des aiguilles d'une montre.
   2.Assemblez le tuyau (6A + 6B) à la base (9) avec les vis.
   3.Faites glisser le couvercle de la base (7) vers le bas sur la base (9).
   4.Assemblier le bloc moteur (4) sur le dessus du tuyau régiable (6A) puis le bloquer avec la vis.
   5.Retirez les écrous de l'arbre moteur (10).
   6.Montez la grille arriere (3) sur le bloc moteur (4). La grille arriere (3) doit s'insérer dans les broches du boitier du moteur du ventilateur (4).
2. Vissez l'écrou de la grille sur le boîtier du moteur (4) pour verrouiller la grille arrêté (3) en place.
3. Placez l'elice (2) sur l'arbre du moteur (10). Notez que la goupille sur l'arbre du moteur doit s'inserer dans les fentes de l'elice du ventilateur.
4. Vissez le capuchon de l'hélice sur l'extrémité filtée de l'arbre du moteur (10).
5. Utilisez les vis et les écrous pour assembler la plaque logo ronde avec la grille avant (1).
6. Fixez la grille avant (1) à la grille arrière (3). Poussez ensuite tous les clips de sécurité à leur place.
7. Assemblez la vis de sécurité et l'écrou pour sécuriser la connexion des deux grilles.

OPÉRATION

1. Veuillez vérifier les informations de tension et assurez-vous qu'elles correspondant à celles de votre pays.
2. Placez l'appareil sur une surface plane et stable.
3. Utilisez les boutons de contrôle de vitesse (5) pour faire fonctionner le ventilateur. Appuyez sur l'interrupteur approprié pour activer la vitesse requise. Le ventilateur a 4 positions de vitesse :
   0 = desactive; 1 = petite vitesse; 2 = vitesse moyenne; 3 = vitesse rapide.
4. Contrôle de l'oscillation : pour faire oscillator le ventilateur dans le sens gauche et droit, appuyez sur le bouton d'oscillation (11) vers le bas, il est situé en haut du boîtier du moteur (4). Pour arrêter l'oscillation, tirez sur le bouton d'oscillation (11).
5. Contrôle de l'inclinaison : réglez la tête du ventilateur (1 + 2 + 3) à l'angle souhaité en poussant légerement le bloc moteur (4) vers le haut ou vers le bas.

NETTOYAGE ET ENTRETIEN

ATTENTION: Ne laissez pas le moteur du ventilateur (4) ou les boutons se mouiller.

1. Avant le nettoyage, retirez la fiche de la prise électrique.
2. Pour nettoyer la poussiere de I'helice du ventilateur (2), retirez la grille avant (1). Retirez I'helice du ventilateur (2) de I'arbre du moteur
   (10), essuyez avec un chiffon humide, puis essuyez.
3. Pour nettoyer le bloc moteur (4), essuyez-le delicatement avec un chiffon humide, sans déterments. Essuyez-le.
4. Rangez le ventilateur dans un endroit sec.

INFORMATIONS TECHNIQUES:

Diametre 40cm / 16" Puissance max : 90W Puissance : 40W

Alimentation 220-240V 50Hz Niveau sonore 53,6 Db

Respect de l'environnement. Nous vous prions de bien pouvoir trier les emballages en carton ainsi que les sachets plastiques (en polyethylene). L'appareil usage ne doit pas ete jet e la poubelle mais remis au point de collecte prevu a cet effet car il contient des elements pouvant etre nocifs pour I'environnement. L'appareil eletrique doit etre remis de maniere a limiter au maximum une eventuelle utilisation ulterieure. Si I'appareil contient des piles, il faut les retirer et les remetre a un autre point de collecte.

Ne pas jeter l'appareil dans une poubelle de déchets menagers !!!
