AD 7323 - Oro kondicionavimas ADLER - Nemokama naudojimo instrukcija

Produkto tipas	Stovimas ventiliatorius
Prekės ženklas	Adler
Modelis	AD 7323
Sraigto skersmuo	40 cm (16 colių)
Didžiausia galia	90 W
Vardinė galia	40 W
Maitinimo įtampa	220-240 V ~ 50/60 Hz
Triukšmo lygis	53,6 dB
Greičių skaičius	3 (lėtas, vidutinis, greitas) + sustojimas
Siūbavimo funkcija	Taip (siūbavimo mygtukas)
Pakreipimo reguliavimas	Taip (sukama galvutė)
Pagrindinė medžiaga	Plastikas ir metalas
Apytikslis svoris	5 kg
Naudojimas	Viduje, namų
Priežiūra	Atjunkite ir valykite drėgna šluoste be ploviklių
Saugumas	Nenaudoti be grotelių, nemerkinti
Pridedamos dalys	Pagrindas, teleskopinis vamzdis, priekinės ir galinės grotelės, sraigtas, varžtai, veržlės
Garantija	Standartinė garantija (žr. sąlygas)

Dažnai užduodami klausimai - AD 7323 ADLER

Kaip surinkti AD 7323 ventiliatorių?

Pirmiausia surinkite reguliuojamą vamzdį (6A) ir metalinį vamzdį (6B), priverždami veržlę, tada pritvirtinkite vamzdį prie pagrindo (9) varžtais. Užstumkite pagrindo dangtelį (7) ant pagrindo. Sumontuokite variklio bloką (4) ant vamzdžio ir užfiksuokite jį varžtu. Nuimkite veržles nuo variklio veleno (10), uždėkite galinę grotelę (3) ir prisukite grotelių veržlę. Uždėkite sraigtą (2) ant veleno, sulygiuodami kaištį, tada prisukite dangtelį. Pritvirtinkite priekinę grotelę (1) prie galinės grotelės naudodami spaustukus ir saugos varžtą.

Kaip reguliuoti ventiliatoriaus greitį?

Naudokite greičio valdymo mygtukus (5), esančius ant variklio bloko. Paspauskite atitinkamą mygtuką: 0 - sustojimas, 1 - lėtas greitis, 2 - vidutinis greitis, 3 - greitas greitis.

Kaip įjungti siūbavimą?

Norėdami įjungti siūbavimą į kairę-dešinę, paspauskite siūbavimo mygtuką (11), esantį variklio bloko (4) viršuje, žemyn. Norėdami sustabdyti siūbavimą, patraukite mygtuką aukštyn.

Kaip valyti ventiliatorių?

Prieš valydami visada atjunkite prietaisą. Norėdami išvalyti sraigtą (2), nuimkite priekinę grotelę (1) ir sraigtą nuo variklio veleno (10). Nuvalykite dalis drėgna šluoste (be ploviklių), tada nusausinkite. Švelniai nuvalykite variklio bloką (4) drėgna šluoste. Neleiskite, kad variklis ar mygtukai sušlaptų.

Ką daryti, jei ventiliatorius neveikia?

Patikrinkite, ar kištukas įjungtas ir ar įtampa atitinka (220-240 V). Įsitikinkite, kad prietaisas tinkamai surinktas ir grotelės pritvirtintos. Jei problema išlieka, kreipkitės į įgaliotą remonto servisą. Netaisykite prietaiso patys.

Ar galiu naudoti ventiliatorių lauke?

Ne, šis prietaisas skirtas tik naudojimui patalpose. Nelaikykite jo lietuje, saulėje ar didelėje drėgmėje (vonios kambaryje, drėgname namelyje).

Ventiliatorius kelia triukšmą, ar tai normalu?

Triukšmo lygis yra 53,6 dB, o tai normalu tokio tipo prietaisui. Įsitikinkite, kad prietaisas pastatytas ant stabilos vietos ir grotelės gerai pritvirtintos. Jei triukšmas per didelis, patikrinkite, ar sraigtas nėra atsilaisvinęs ar užsikimšęs.

Kaip laikyti ventiliatorių?

Laikykite ventiliatorių sausoje vietoje, apsaugotoje nuo dulkių. Jei reikia, galite jį iš dalies išardyti. Prieš laikydami jį išvalykite.

Ar galiu pats pakeisti dalis?

Naudokite tik pateiktas originalias dalis. Dalių, tokių kaip sraigtas ar grotelės, keitimas galimas, jei laikotės surinkimo instrukcijų. Dėl elektros remonto kreipkitės į specialistą.

Koks ventiliatoriaus aukštis?

Aukštis reguliuojamas naudojant teleskopinį vamzdį (6A + 6B). Maksimalus aukštis nenurodytas, tačiau paprastai tokio tipo stovimam ventiliatoriui jis yra apie 120 cm.

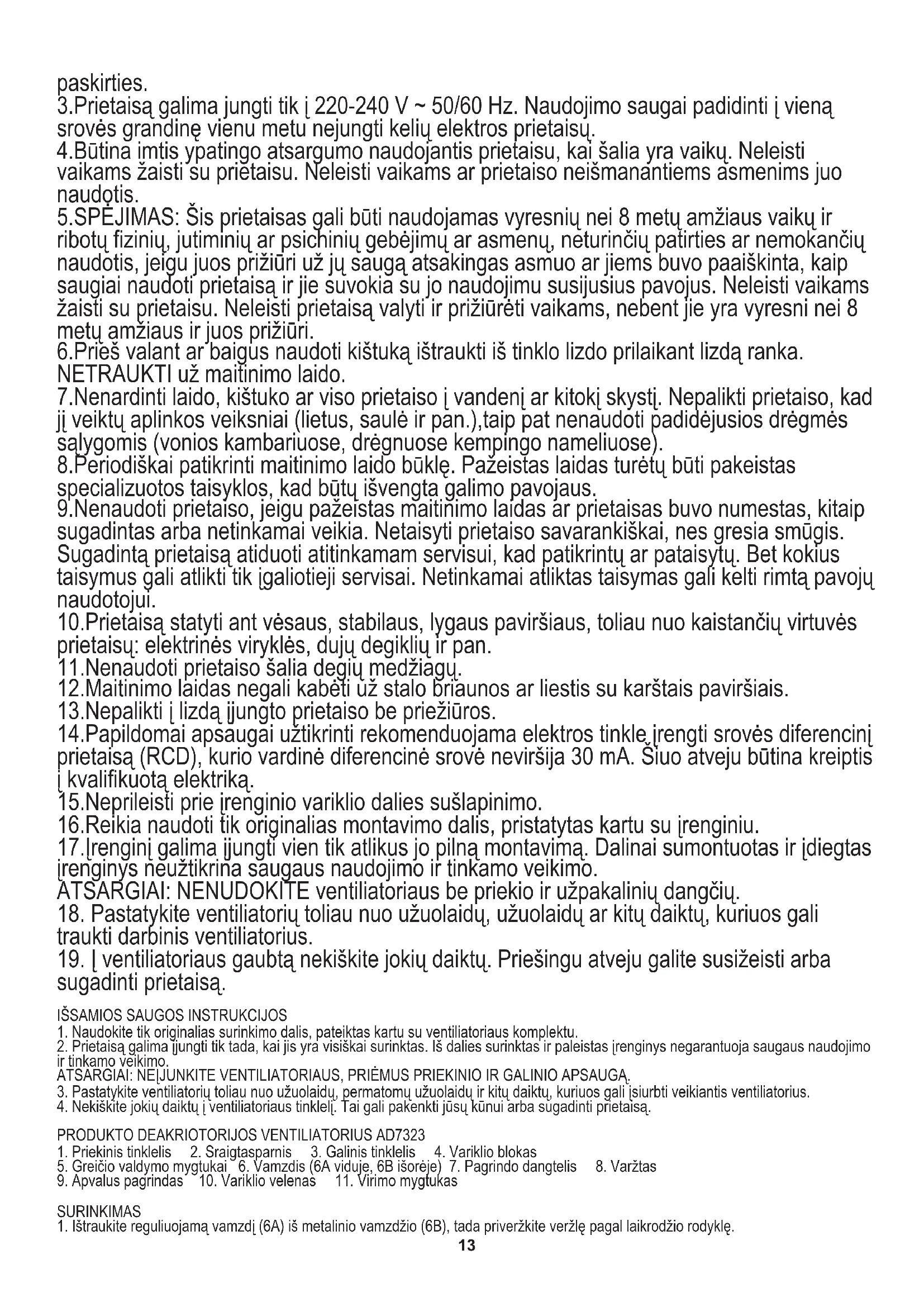

NAUDOJIMO INSTRUKCIJA AD 7323 ADLER

Jeigu prietaisas naudojama komerciniais tikslais, taikomos kitokios garantijos salygos.

1.Pries pradedant naudoti prietaisa butina perskaityti naudojimo instrukcija ir vadovautis joje pateikiamais nurodymais. Gamintojas neatsako užžala, padaryta naudojant prietaisa ne pagal jo paskirti ar netinkamai ji naudojant.

2.Prietaisas skirts naudoti tik namu uyje. Nenaudoti kitiems tikslams, neatininkantiems jo

paskirties.

3.Prietaisa galima jungi tik 220-240 V 50/60 Hz. Naudojimo saugai padidinti i viena srovès grandine vienu metu nejungti keliu elektros prietaisu.
4. Būtina imtis ypatingo atsargumo naudojantis prietaisu, kal šalia yra vaiku. Neleisti vaikams zaisti su prietaisu. Neleisti vaikams ar prietaiso neismanantiems asmenims juo naudotis.
5.SPEJIMAS: Sis prietaisas gali buti naudojamas vyresniu nei 8 metu amziaus vaiku ir ribotu fiziniu, jutiminiu ar psichiniu gebejimu ar asmenu, neturinciu patirties ar nemokanciu naudotis, jeigu juos priziuri už ju sauga atsakingas asmuo ar jiems buvo paaiskinta, kaip saugiai naudoti prietaisa ir jie suvokia su jo naudojmu susijusius pavojus. Neleisti vaikams zaisti su prietaisu. Neleisti prietaisa valyti ir priziureti vaikams, nebent jie yra vyresni nei 8 metu amziaus ir juos priziuri.
6.Pries valant ar baigus naudoti kistuka istraukti is tinklo lizdo prilaikant lizdq ranka. NETRAUKTI už maitinimo laido.
7.Nenardinti laido, kistuko ar viso prietaiso [vanden] ar kitokj skystj. Nepalikti prietaiso, kad ji veiktu aplinkos veiksniai (lietus, saulé ir pan.),taip pat nenaudoti padidjeusios dregmés salygomis (vonios kambariuose, dregnuose kempingo nameliuose).
8.Periodiskai patikrinti maitinimo laido bukle. Pazeistas laidas turetu buti pakeistas specializuotos taisyklos, kad butu isvengta galimo pavojaus.
9.Nenaudoti prietaiso, jeigu pazeistas maitinimo laidas ar prietaisas buvo numestas, kitaip sugadintas arba netinkamai veikia. Netaisyti prietaiso savarankiskai, nes gresia smugis. Sugadinta prietaisa atiduoti atitinkamam servisui, kad patikrintu ar pataisytu. Bet kokius taisymus gali atlikti tik igaliotieji servsisai. Netinkamai atliktas taisymas gali kelti rimta pavoju naudotojui.
10.Prietaisa statyti ant vesaus, stabilaus, lygaus pavirsiaus, toliau nuo kaistanciu virtuves prietais: elektrines viryklles, duju degikliu ir pan.
11.Nenaudoti prietaiso salia degiu medziagu.
12. Maitinimo laidas negali kabeti uz stalo briaunos ar liestis su karstais pavirsiais.
13.Nepalikti lizda jungto prietaiso be prieziuros.
14.Papildomai apsaugai uztikrinti rekomenduojama elektros tinkle irengti sroves diferencinji prietaisa (RCD), kurio vardiné diferenciné srové neviršija 30 mA. Siuo atveju butina kreiptis l kvalifikuota elektrika.
15.Neprileisti prie Irenginio variklio dalies suslapinimo.
16. Reikia naudoti tik originalias montavimo dalis, pristatyas kartu su jrenginiu.
17. [rengini galima jjungti vien tik atlikus jo pilna montavima. Dalinai sumontuotas ir jdiegtas jrenginys neuztikrina saugaus naudiojimo ir tinkamo veikimo.
ATSARGIAI: NENUDOKITE ventilatoriaus be priekio ir užpakaliniu dangciu.
18. Pastatykite ventilatoriu toliau nuo uzuolaidu, uzuolaidu ar kitu daiktu, kurios gali traukti darbinis ventilatorius.
19. [ventiliatoriaus gaubtā nekiškite jokiū daiktu. Priesingu atveju galite susižeisti arba sugadinti prietaisa.]

ISSAMIOS SAUGOS INSTRUKCIJOS

1. Naudokite tik originaias surinkimo dalis, pateiktas kartu su ventilatoriaus komplektu.
2. Prietaisa galima jungti tik tada, kaijis yra visiskai surinktas. Is dalies surinktas ir paleistas renginys negarantojoja saugaas naodjimo ir tinkamo veikimo.
   ATSARGIAI: NEJUNKITE VENTILIATORIAUS, PRIEMUS PRIEKINIO IR GALINIO APSAUGA.
3. Pastatykite ventilatoriu toliau nuo uzuolaidu, permatomu uzolaidyr kitu daiktu, kurios gali jsirbtveikiantis ventilatorius.
4. Nekiskite joku daiktu [ventiliatoriaus tinklei]. Tai gali pakenktj jusu kunui arba sugadinti prietaisa.

PRODUKTO DEAKRIOTORIJOS VENTILIATORIUS AD7323

1. Priekinis tinkleis 2. Sraigtasparnis 3. Galinis tinkleis 4. Varklio blokas
2. Greicio valdymo mygtukai 6. Vamzdis (6A viduje, 6B isoreje) 7. Pagrindo dangtelis 8. Varztas
3. Apvalus pagrindas 10. Variklio velena 11. Virimo mygtukas

SURINKIMAS

1. Ištraukite reguliuojama vamzdj (6A) iš metalinio vamzdzio (6B), tada priveržkite verzl pagal laikrodzio rodykle.

2.Sumontuokite vamzdj (6A+6B) priegagrindo (9) varztais.
3. Pastumkite pagrindo dangtelj (7) zenyn ant pagrindo (9).
4. Sumontuokite variklio bloka (4) ant reguliuojamo vamzdio (6A) virsaus, tada uzfiksukite varztu.
5. Nuimkite verzles nuo variklio veleno (10).
6. Sumontuokite galinj tinklei (3) ant variklio bloko (4). Galinis tinkleis (3) turi tilpi j ventilatoriaus variklio korpuso (4) kaiscius.
7. Užveržkite tinklelio verzlé ant variklio korpuso (4), kad užfiksutuměte galine grotele (3).
8. Uzdekite sraigta (2) ant variklio veleno (10). Atkreipkite demesj, kad variklio veleno kaisis turi tilpi [ventiliatoriaus sraigto angas.
9. Uzmaukite sraigto dangteli ant variklio veleno (10) srieginio galo.
10. Naudodami varzus ir verzles surenkite apvalia logotipo plokste su priekine tinkleliu (1).
11. Prijunkite priekinj tinklej (1) priegalinio tinklelio (3). Tada jiskite visus saugos spaustukus j savo vietas.
12. Sumontuokite apsauginl varzta ir verzle, kad uztikrintumete abieju tinkleiui sujungima.

OPERACIJA

1. Patikrinkite jtampos informacija ir isitikinkite, kad ji atitinka jusy salyje esancia.
2. Padékite prietaisa ant lygaus, stabilaus pavirsius.
3. Noredami valdyti ventilatoriuy, naudokite greicio valdymo mygtukus (5). Noredami jungti reikiamagreit, paspauskite tinkama jungikli. Ventiliatorius turi 4 greicio padetis:
   0 = isjungta; 1 = mazas greitis; 2 = vidutinis greitis; 3 = greitas greitis.
4. Virpesiu valdymas: kad ventilatorius svryuotu kairen ir desinen, paspauskite virpesiu mygtuka (11) zenyn, jis yra variklio korpuso (4) virsuje. Noredami sustabdyti svyravimus, patraukite virpesiu mygtuka (11).
5. Pakreipimo valdymas: nustatykite ventilatoriaus galvute (1 + 2 + 3) norimu kampu, siek tiek pastumdami variklio bloka (4) aukstyn arba zemyn.

VALYMAS IR PrieziURA

ATSARGIAI: Neleiskite, kad ventilatoriaus variklio blokas (4) ar jokie mygtukai suslaptu.

1. Pries valydami istraukite kistuka is elektros lizdo.
2. Noredami nuvalty dulkes nuo ventilatoriaus sraigto (2), nuimkite priekine grotele (1). Nuimkite ventilatoriaus sraigtq (2) nuo variklio veleno (10), nuvalykite dregnna sluoste, tada nuvalykite.
3. Noredami isvalyi varikli (4), svelniai nuvalykite ji dregna sluoste be plovikli. Nusausinkite.
4. Ventiliatoriui laiky kite sausoje vietoje.

TECHNINE INFORMACIJA:

Skersmuo 40cm / 16 " Maksimali galia: 90W

Galia: 40W Maitinimo šaltinis 220-240V ~ 50Hz

Triuksmo lygis 53,6 Db

Rupinantis aplinka. Kartono pakuotes atiduoti j makulatura. Polietileno (PE) maišelius mesti j plastikui skirta konteinerj. Susidévejusi prietaisa atiduoti j atitinkama atlieku surinkimo vieta, nes prietaise esancios pavojingos medziagos gali kelti grésme aplkai. Elektrinji prietaisa atiduoti tokj, kad nebutu galima jo pakartotinai naudoti ir panaudoti. Jeigu prietaise yra baterijos, butina jas išimi tir atskirai atiduoti j atlieku surinkimo vieta. Nemesti prietaiso j buitiniu atlieku konteineri!

LATVIESU

VISPÄRIGIDROŠIBAS NOTEIKUMI SVARIGIDROŠAS IZMANTOSANAS NORADIJUMI. LUDZU, UZMANIGI IZLASIET UN SAGLABAJIET

Ja icerce tiek izmantota komercialiem nolukiem, garantijas nosacjumi mainas.

Ventilatoram ir 4 atruma pozicijas:

0 = izsleqts; 1 = zems atrums; 2 = videjs atrums; 3 = atrs atrums.
4. Svärstfbu kontrole: Lai ventilators svärstitos kreisaj un labaja virziena, nospiediet svärstfbu pogu (11) uz leju, tā atrodas motora
korpusa augspuse (4). Lai apturetu svarstibas, pavelciet svarstibu pogu (11) uz augsu.
5. Slipuma vadiba: noregulejiet ventilatora galvu (1 + 2 + 3) velamajleni, nedaud piepiezot motora bloku (4) uz augsu vai uz leju.

TIRISANA UN APKOPE

UZMANIBU! Neaujiet ventilator motora blokam (4) vai citam pogam saslapinaties.

1. Pirms tirišanās iznemiet kontaktdakšu no kontaktligzdas.
2. Lai notirifu puteklus no ventilatora dzenskruves (2), nonemiet prieksejo rezgi (1). Nonemiet ventilatora dzenskruvi (2) no motora
   värpstas (10), noslaukiet ar mitru dranu un pēc tam noslaukiet.
3. Lai notirut motora bloku (4), uzmanigi noslaukiet to ar mitru dranu bez mazgasanis lidzekjlem. Noslaukiet to sausu.
4. Glabajiet ventilatoru sausa vieta.

TEHNISKÄ INFORMÄCIJA:

Diametrs 40cm / 16 " Maksimala jauda: 90W Jauda: 40W

Barosanas avots 220-240V 50Hz Troksna limenis 53,6 Db
