MODE D'EMPLOI PSBM 750 B2 PARKSIDE

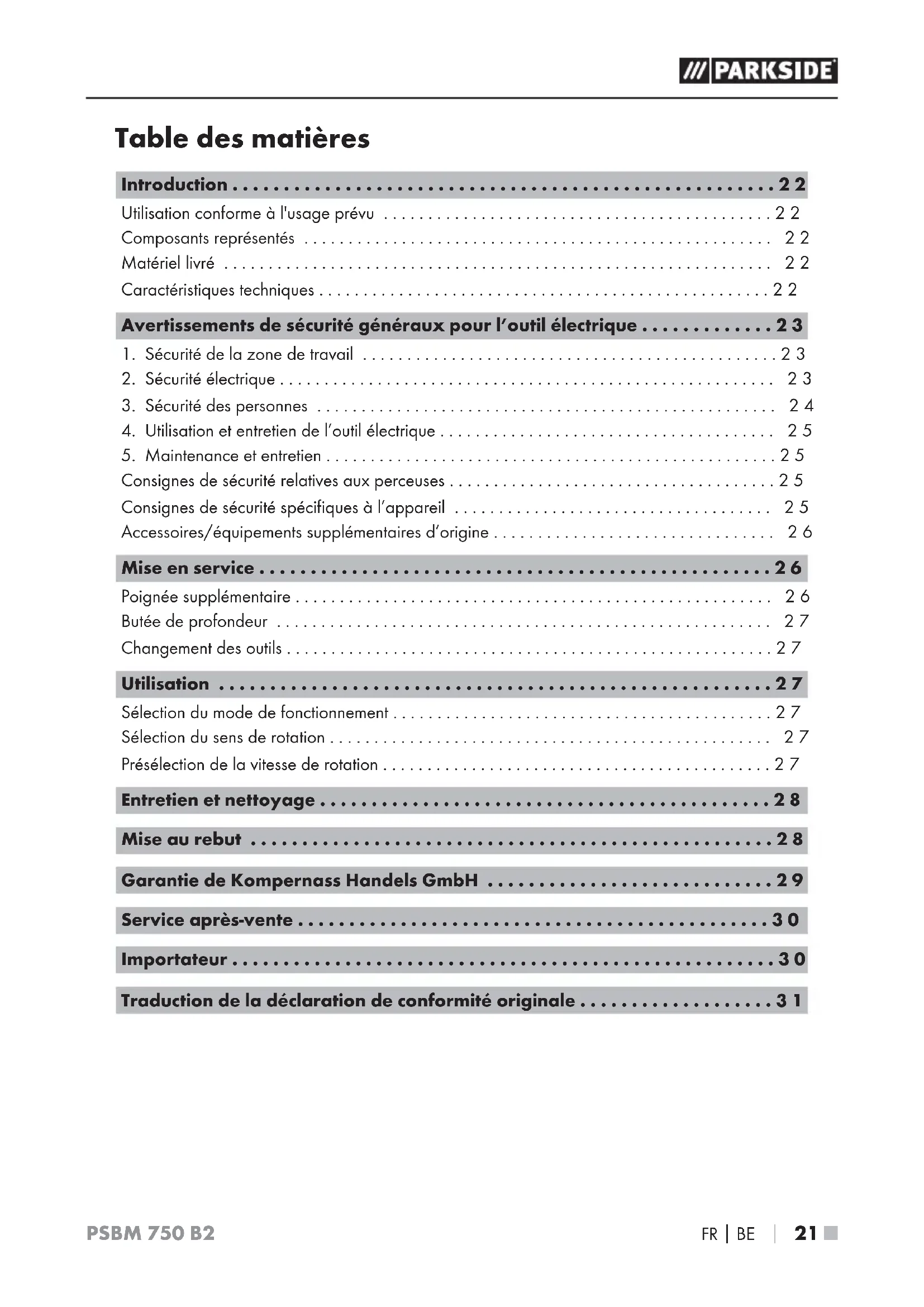

•  21 ■ Table des matières Introduction p. 22
• Utilisation conforme à l'usage prévu p. 22
• Composants représentés p. 22
• Matériel livré p. 22
• Caractéristiques techniques p. 22
• Avertissements de sécurité généraux pour l’outil électrique p. 23

1. Sécurité de la zone de travail ...............................................23

2. Sécurité électrique ........................................................ 23

3. Sécurité des personnes .................................................... 24

4. Utilisation et entretien de l’outil électrique ...................................... 25

PERCEUSE À PERCUSSION PSBM 750 B2 Introduction Nous vous félicitons pour l'achat de votre nouvel appareil. Vous venez ainsi d'opter pour un produit de grande qualité. Le mode d'emploi fait partie de ce produit. Il contient des remarques importantes concernant la sécurité, l'usage et le recyclage. Avant d'utiliser le produit, veuillez vous familiariser avec toutes les consignes d'utilisation et de sécurité. N'utilisez le produit que conformément aux descrip- tions et pour les domaines d'utilisation prévus. Si vous cédez le produit à un tiers, remettez-lui également tous les documents. Utilisation conforme à l'usage prévu L'appareil est destiné au: ▯ Perçage à percussion dans la brique, le béton et la pierre ▯ Perçage dans la pierre, le bois et le métal Toute utilisation autre ou modification de l'appareil est considérée comme non conforme et s'accom- pagne de risques d'accident non négligeables. Le fabricant n'assume aucune responsabilité pour les dommages résultant d'une utilisation non conforme à l'usage prévu. L'outil n'est pas conçu pour un usage professionnel. Composants représentés Mandrin à serrage rapide Denture sur la butée de profondeur Butée de profondeur Dispositif de retenue de broche Touche d'arrêt de la butée de profondeur Sélecteur de fonction Molette de présélection de vitesse Inverseur de sens de rotation Touche de blocage pour interrupteur

Interrupteur MARCHE/ARRÊT Poignée supplémentaire Matériel livré 1 perceuse à percussion 1 poignée supplémentaire (pré-montée) 1 butée de profondeur 1 mallette de transport 1 mode d'emploi Caractéristiques techniques Puissance nominale absorbée: 750 W Tension nominale: 230V ∼ 50Hz (Courant alternatif) Plage nominale de vitesses: n

Couple max.: 10Nm Capacité du mandrin de serrage: : Ø max. 13mm Diamètre de perçage max.: 8mm pour l'acier 25mm pour le bois 10mm pour le béton Classe de protection: II/ (double isolation) Valeur d'émissions sonores: Valeur de mesure du bruit déterminée conformé- ment à la norme EN60745. Le niveau de bruit A pondéré typique de l'outil électrique est de: Niveau de pression acoustique: L

= 85,3dB(A) Imprécision K: 3dB Niveau de puissance acoustique: L

 23 ■ Valeur totale des vibrations: Valeurs totales des vibrations (somme vectorielle triaxiale) déterminées selon la norme EN60745: Perçage dans le métal: (Poignée principale) a h, D = 6,190 m/s

(Poignée supplémentaire ) a h, D = 5,874 m/s

Perçage à percussion dans le béton: (Poignée principale) a h, ID = 10,858 m/s

(Poignée supplémentaire ) a h, ID = 10,276 m/s

REMARQUE ► Le niveau de vibrations indiqué dans les présentes instructions a été mesuré conformé- ment à une méthode de mesure normée et peut être utilisé pour comparer des appareils. La valeur d'émission des vibrations indiquée peut également être utilisée pour une évalua- tion préliminaire de l'exposition. AVERTISSEMENT! ► Le niveau des vibrations varie en fonction de l'usage de l'outil électrique et peut, dans certains cas, excéder la valeur indiquée dans ces instructions. La sollicitation vibratoire pourrait être sous- estimée si l'outil électrique est utilisé réguliè- rement de cette manière. Essayez de garder la sollicitation par vibrations aussi faible que possible. Des mesures d'exemple de réduc- tion de la sollicitation des vibrations sont le port de gants lors de l'utilisation de l'outil et la limitation du temps de travail. Pour cela, toutes les parts du cycle de travail doivent être prises en compte (par exemple les du- rées pendant lesquelles l'outil électrique est éteint et celles pendant lesquelles il est allumé mais fonctionne sans charge). Avertissements de sécurité généraux pour l’outil électrique AVERTISSEMENT! ► Lire tous les avertissements de sécurité et toutes les instructions. Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse. Conserver tous les avertissements et toutes les instructions pour pouvoir s’y reporter ultérieurement. Le terme «outil» dans les avertissements fait réfé- rence à votre outil électrique alimenté par le secteur (avec cordon d’alimentation) ou à votre outil fonc- tionnant sur accu (sans cordon d’alimentation).

1. Sécurité de la zone de travail

a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents. b) Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les pous- sières ou les fumées. c) Maintenir les enfants et les personnes pré- sentes à l’écart pendant l’utilisation de l’outil électrique. Les distractions peuvent vous faire perdre le contrôle de l’outil.

2. Sécurité électrique

a) Il faut que les fiches de l’outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d’adaptateurs avec des outils électrique à branchement de terre. Des fiches non modifiées et des socles adaptés réduisent le risque de choc électrique.PSBM 750 B2 ■ 24 

b) Éviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre. c) Ne pas exposer les outils électriques à la pluie ou à des conditions humides. La pénétration d’eau à l’intérieur d’un outil augmentera le risque de choc électrique. d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l’outil. Maintenir le cordon à l’écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique. e) Lorsqu’on utilise un outil à l’extérieur, utiliser un prolongateur adapté à l’utilisation exté- rieure. L’utilisation d’un cordon adapté à l’utili- sation extérieure réduit le risque de choc électrique. f) Si l’usage d’un outil électrique dans un em- placement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L’usage d’un RCD réduit le risque de choc électrique.

3. Sécurité des personnes

a) Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l’outil. Ne pas utiliser un outil électrique lorsque vous êtes fatigué ou sous l’emprise de drogues, de l’alcool ou de médicaments. Un moment d’inattention en cours d’utilisation d’un outil peut entraîner des blessures graves des personnes. b) Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipe- ments de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidé- rapantes, les casques ou les protections acous- tiques utilisés pour les conditions appropriées réduiront les blessures de personnes. c) Éviter tout démarrage intempestif. S’assurer que l’interrupteur est en position arrêt avant de brancher l’outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l’interrup- teur ou brancher des outils dont l’interrupteur est en position marche est source d’accidents. d) Retirer toute clé de réglage avant de mettre l’outil en marche. Une clé laissée fixée sur une partie tournante de l’outil peut donner lieu à des blessures de personnes. e) Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l’outil électrique dans des situations inattendues. f) S’habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vête- ments amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouve- ment. g) Si des dispositifs sont fournis pour le raccor- dement d’équipements pour l’extraction et la récupération des poussières, s’assurer qu’ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.PSBM 750 B2

4. Utilisation et entretien de l’outil

électrique a) Ne pas forcer l’outil. Utiliser l’outil électrique adapté à votre application. L’outil adapté réa- lisera mieux le travail et de manière plus sûre au régime pour lequel il a été construit. b) Ne pas utiliser l’outil électrique si l’interrupteur ne permet pas de passer de l’état de marche à arrêt et inversement. Tout outil qui ne peut pas être commandé par l’interrupteur est dangereux et il faut le réparer. c) Débrancher la fiche de la source d’alimen- tation en courant et/ou le bloc de batteries de l’outil avant tout réglage, changement d’accessoires ou avant de ranger l’outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l’outil. d) Conserver les outils à l’arrêt hors de la por- tée des enfants et ne pas permettre à des personnes ne connaissant pas l’outil ou les présentes instructions de le faire fonctionner. Les outils sont dangereux entre les mains d’utili- sateurs novices. e) Observer la maintenance de l’outil. Vérifier qu’il n’y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cas- sées ou toute autre condition pouvant affecter le fonctionnement de l’outil. En cas de dom- mages, faire réparer l’outil avant de l’utiliser. De nombreux accidents sont dus à des outils mal entretenus. f) Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correc- tement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler. g) Utiliser l’outil, les accessoires et les lames etc., conformément à ces instructions. en tenant compte des conditions de travail et du travail à réaliser. L’utilisation de l’outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.

5. Maintenance et entretien

a) Faire entretenir l’outil par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assurera que la sécurité de l’outil est maintenue. Conformément à DIN EN 60745-2-1 Consignes de sécurité relatives aux perceuses ■ Portez une protection auditive. L’exposition au bruit peut provoquer une perte d’acuité auditive. ■ Utilisez la poignée supplémentaire fournie avec l’appareil. La perte de contrôle peut entraîner des blessures. ■ Tenez l’outil au niveau de ses surfaces de préhension isolées en cas d’exécution de travaux où l’outil peut entrer en contact avec des câbles électriques dissimulés ou son propre cordon d’alimentation. Le contact avec un câble électrique sous tension peut également mettre les parties métalliques de l’appareil sous tension et provoquer un choc électrique.

Portez un masque anti-poussières. Consignes de sécurité spécifiques à l’appareil

AVERTISSEMENT! POUSSIÈRES

TOXIQUES! ► Le traitement de poussières nocives / toxiques représente un danger pour la santé de l'utilisateur ou des personnes se trouvant à proximité. ■ ATTENTION AUX LIGNES/CONDUITES! DANGER! Veiller à ne pas entrer en contact avec des lignes électriques, conduites de gaz ou d’eau lors de travaux effectués avec l’outil électrique. Si nécessaire, vérifiez avec un détecteur de lignes/conduites avant de percer un mur ou d’y pratiquer une saignée.PSBM 750 B2 ■ 26 

Risques résiduels Des risques résiduels demeurent même si vous utilisez cet outil électrique conformément à la ré- glementation. Les risques suivants peuvent survenir en liaison avec la construction et l’exécution de cet outil électrique:

1. Lésions pulmonaires si vous ne portez pas de

masque anti-poussière adapté.

2. Lésions auditives si vous ne portez pas de

protection auditive appropriée.

3. Risques sanitaires engendrés par les vibrations

au niveau des mains et des bras si vous utilisez l’appareil pendant une période prolongée, si vous ne le guidez et ne l’entretenez pas correc- tement. AVERTISSEMENT! ► Cet outil électrique crée un champ électro- magnétique durant le fonctionnement. Dans certaines circonstances, ce champ peut perturber les implants médicaux actifs ou passifs. Afin de réduire le risque de blessures graves ou mortelles, nous recommandons aux personnes portant des implants médicaux de consulter leur médecin et le fabricant de l'implant médical avant d'utiliser la machine. Accessoires/équipements supplé- mentaires d’origine ■ Utilisez uniquement les accessoires et équipe- ments supplémentaires spécifiés dans le mode d’emploi ou dont le logement est compatible avec l’appareil. Mise en service AVERTISSEMENT! ► Avant d'effectuer tous travaux sur l'appareil, éteignez-le et débranchez-le de la prise secteur. Poignée supplémentaire REMARQUE ► Pour des raisons de sécurité, cet appareil doit être uniquement utilisé avec une poignée supplémentaire montée. ♦ Desserrez la boucle de la poignée supplémen- taire en la tournant dans le sens horaire. ♦ Faites glisser la poignée supplémentaire

direction du mandrin à serrage rapide

♦ Faites pivoter la poignée supplémentaire

position souhaitée. ♦ Les positions d'enclenchement sur la poignée supplémentaire doivent maintenant franchir la goupille de sécurité sur le col de la broche de l'appareil. ♦ Vissez ensuite fermement la poignée supplé- mentaire à nouveau dans le sens antihoraire. REMARQUE ► Amenez la poignée supplémentaire sur les différentes positions des crans en fonction de la position de travail. Ouvrez et fermez pour cela la poignée supplémentaire comme décrit précédemment.PSBM 750 B2

 27 ■ Butée de profondeur ♦ Appuyez sur la touche d'arrêt de la butée de profondeur et maintenez-la appuyée. ♦ Insérez la butée de profondeur dans la poignée supplémentaire

♦ Assurez-vous que la denture sur la butée de profondeur soit orientée vers le haut et le bas. ♦ Sortez la butée de profondeur jusqu'à ce que la distance longitudinale entre la pointe du foret et la pointe de la butée de profondeur corresponde à la profondeur de perçage désirée. ♦ Relâchez la touche d'arrêt de la butée de pro- fondeur pour arrêter la butée de profondeur

Changement des outils L'appareil est équipé d'un dispositif de retenue de broche manuel. ♦ Une fois le moteur immobilisé, maintenez le dispositif de retenue de broche appuyé. ♦ Tournez le mandrin à serrage rapide dans le sens RELEASE , pour l'ouvrir. ♦ Placez l'outil choisi dans le mandrin à serrage rapide

♦ Serrez l'outil en vissant le mandrin à serrage rapide dans le sens GRIP

♦ Relâchez le dispositif de retenue de broche

Utilisation Sélection du mode de fonctionne- ment Sélecteur de fonction: ♦ Faites glisser le sélecteur de fonction

sorte qu'il s'enclenche sur le symbole désiré: Fonction Icône Percer Perçage à percussion Sélection du sens de rotation AVERTISSEMENT! ► L'utilisation/le réglage de l'inverseur de sens de rotation doit uniquement avoir lieu lorsque l'appareil est à l'arrêt. ♦ Pour choisir un sens de rotation, tournez l'inver- seur de sens de rotation vers la droite ou vers la gauche. Présélection de la vitesse de rotation La molette de présélection de vitesse vous permet de présélectionner la vitesse. La vitesse de rotation adaptée dépend du matériau à usiner. Définir le réglage correct par un test pratique: REMARQUE ► La vitesse réglée est uniquement atteinte en fonctionnement permanent. Allumer et éteindre Allumer l'appareil: ♦ Actionnez l'interrupteur MARCHE/ARRÊT

Éteindre l'appareil: ♦ Relâchez l'interrupteur MARCHE/ARRÊT

Activation du mode de fonctionnement permanent: ♦ Appuyez sur l'interrupteur MARCHE/ARRÊT

Bloquez-le à l'état enfoncé avec la touche de blocage pour interrupteur MARCHE/ARRÊT . Désactivation du mode de fonctionnement permanent: ♦ Appuyez sur l'interrupteur MARCHE/ARRÊT et relâchez-le à nouveau.PSBM 750 B2 ■ 28 

Entretien et nettoyage

AVERTISSEMENT! RISQUE DE

BLESSURES! Avant d'effectuer tous travaux sur l'appareil, éteignez-le et débranchez-le de la prise secteur. ■ Aucun liquide ne doit pénétrer à l'intérieur de l'appareil. ■ Pour le nettoyage du boîtier, utilisez un chiffon sec. N'utilisez jamais d'essence, de solvant ou de nettoyant qui agressent le plastique. ■ Nettoyez l'appareil après avoir terminé de travailler. ■ Stockez l'appareil dans un local sec. AVERTISSEMENT! ► Lorsqu'un remplacement du cordon d'alimen- tation est nécessaire, il doit être réalisé par le fabricant ou par son représentant pour éviter toute situation dangereuse. REMARQUE ► Vous pouvez commander les pièces déta- chées non listées (par ex. balais de charbon, interrupteurs) via nos centres d'appels. Mise au rebut L'emballage est constitué de matériaux écologiques que vous pouvez recycler par le biais des postes de recyclage lo- caux. Ne jetez pas les outils électriques dans les ordures ménagères ! Conformément à la directive européenne 2012/19/EU, les outils électriques usagés doivent faire l'objet d'un tri et d'un recyclage respectueux de l'environnement. Renseignez-vous auprès de votre mairie ou des ser- vices de votre commune pour connaître les possibi- lités de mise au rebut de votre appareil usagé. Recyclez l'emballage d'une manière respectueuse de l'environnement. Observez le marquage sur les diffé- rents matériaux d'emballage et triez- les séparément si nécessaire. Les maté- riaux d'emballage sont repérés par des abréviations (a) et des numéros (b) qui ont la signification suivante : 1–7 : Plastiques, 20–22 : Papier et carton, 80–98 : Matériaux composites Renseignez-vous auprès de votre com- mune ou des services administratifs de votre ville pour connaître les possibili- tés de mise au rebut du produit usagé.PSBM 750 B2

 29 ■ Garantie de Kompernass Handels GmbH Chère cliente, cher client, Cet appareil est garanti 3 ans à partir de la date d’achat. Si ce produit venait à présenter des vices, vous disposez de droits légaux face au vendeur de ce produit. Vos droits légaux ne sont pas restreints par notre garantie présentée ci-dessous. Conditions de garantie La période de garantie débute à la date de l’achat. Veuillez bien conserver le ticket de caisse d’origine. Ce document servira de preuve d’achat. Si dans un délai de trois ans suivant la date d’achat de ce produit, un vice de matériel ou de fabrication venait à apparaître, le produit sera réparé ou remplacé gratuitement par nos soins, selon notre choix. Cette prestation de garantie nécessite dans un délai de trois ans la présentation de l’appareil défectueux et du justificatif d’achat (ticket de caisse) ainsi que la description brève du vice et du moment de son apparition. Si le vice est couvert par notre garantie, vous recevrez le produit réparé ou un nouveau produit en retour. Aucune nouvelle période de garantie ne débute avec la réparation ou l’échange du produit. Période de garantie et réclamation légale pour vices cachés L’exercice de la garantie ne prolonge pas la période de garantie. Cette disposition s’applique également aux pièces remplacées ou réparées. Les dommages et vices éventuellement déjà présents à l’achat doivent être signalés immédiatement après le déballage. Toute réparation survenant après la période sous garantie fera l’objet d’une facturation. Étendue de la garantie L’appareil a été fabriqué avec soin conformément à des directives de qualité strictes et consciencieu- sement contrôlé avant sa livraison. La prestation de garantie est valable pour des vices de matériel et de fabrication. Cette garantie ne s’étend pas aux pièces du produit qui sont exposées à une usure normale et peuvent de ce fait être considérées comme pièces d’usure, ni aux détériorations de pièces fragiles, par ex. connecteur, accu, moules ou pièces en verre. Cette garantie devient caduque si le produit est détérioré, utilisé ou entretenu de manière non conforme. Toutes les instructions listées dans le manuel d’utilisation doivent être exactement respec- tées pour une utilisation conforme du produit. Des buts d’utilisation et actions qui sont déconseillés dans le manuel d’utilisation, ou dont vous êtes avertis doivent également être évités. Le produit est uniquement destiné à un usage privé et ne convient pas à un usage professionnel. La garantie est annulée en cas d’entretien incorrect et inapproprié, d’usage de la force et en cas d’in- tervention non réalisée par notre centre de service après-vente agréé.PSBM 750 B2 ■ 30 

Procédure en cas de garantie Afin de garantir un traitement rapide de votre demande, veuillez suivre les indications suivantes : ■ Veuillez avoir à portée de main pour toutes questions le ticket de caisse et la référence article (par ex. IAN 12345) en tant que justificatif de votre achat. ■ Vous trouverez la référence sur la plaque signalétique, une gravure, sur la page de garde de votre manuel d’utilisation (en bas à gauche) ou sous forme d’autocollant au dos ou sur le dessous. ■ Si des erreurs de fonctionnement ou d’autres vices venaient à apparaître, veuillez d’abord contacter le département service clientèle cité ci-dessous par téléphone ou par e-mail. ■ Vous pouvez ensuite retourner un produit enre- gistré comme étant défectueux en joignant le ticket de caisse et en indiquant en quoi consiste le vice et quand il est survenu, sans devoir l’affranchir à l’adresse de service après-vente communiquée. REMARQUE ► Pour les outils Parkside et Florabest, veuillez ne renvoyer que l’article défectueux, sans accessoire (par ex. sans batterie, mallette de rangement, outils de montage, etc.). Sur www.lidl-service.com, vous pouvez télécharger ce manuel ainsi que beau- coup d'autres, des vidéos produit et logiciels. Service après-vente AVERTISSEMENT! ► Faites réparer vos appareils par le service après-vente ou un électricien et uniquement avec des pièces de rechange d'origine. Cela assure le maintien de la sécurité de l'appareil. ► Confiez toujours le remplacement de la fiche ou du cordon d'alimentation au fabricant de l'appareil ou à son service après-vente. Cela assure le maintien de la sécurité de l'appareil. Service France Tel.: 0800 919270 E-Mail: kompernass@lidl.fr Service Belgique Tel.: 070 270 171 (0,15 EUR/Min.) E-Mail: kompernass@lidl.be IAN 304996 Importateur Veuillez tenir compte du fait que l’adresse suivante n’est pas une adresse de service après-vente. Veuillez d’abord contacter le service mentionné.

 31 ■ Traduction de la déclaration de conformité originale Nous soussignés, KOMPERNASS HANDELS GMBH, responsable du document: M. Semi Uguzlu, BURGSTR. 21, DE-44867 BOCHUM, Allemagne, déclarons par la présente que ce produit est en conformité avec les normes, documents normatifs et directives CE suivants: Directive relative aux machines (2006 / 42 / CE) Compatibilité électromagnétique (2014 / 30 / EU) Directive RoHS (2011 / 65 / EU)*

• La seule responsabilité pour l'établissement de cette déclaration de conformité incombe au fabricant. L'objet de la déclaration décrit ci-dessus répond aux prescriptions de la directive 2011/65/EU du Parlement européen et du Conseil en date du 8juin 2011 visant la restriction de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. Normes harmonisées appliquées: EN 60745-1:2009/A11:2010 EN 60745-2-1:2010 EN 55014-1:2017 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 50581:2012 Désignation du modèle de la machine: Perceuse à percussion PSBM 750 B2 Année de fabrication: 03 - 2018 Numéro de série: IAN 304996 Bochum, le 27.03.2018 Semi Uguzlu -Responsable qualité- Sous réserve de modifications techniques à des fins de perfectionnement.PSBM 750 B2 ■ 32
