Single US - Capteur STEINEL - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil Single US STEINEL au format PDF.
| Type de produit | Capteur de présence à ultrasons |
| Marque | Steinel |
| Modèle | Single US |
| Dimensions (H x L x P) | 120 x 120 x 73 mm |
| Alimentation | Tension bus KNX |
| Technologie de détection | Ultrasons 40 kHz |
| Zone de détection radiale | Jusqu'à Ø 10 m (max. 60 m²) |
| Zone de détection tangentielle | Jusqu'à Ø 6 m (max. 28 m²) |
| Hauteur d'installation | 2,5 à 3,5 m |
| Indice de protection | IP20 |
| Température de fonctionnement | -25 °C à +55 °C |
| Fonctions principales | Commutation d'éclairage, maintien constant de l'éclairage, commande CVC |
| Programmation | Logiciel ETS (Engineering Tool Software) ou télécommande optionnelle |
| Canaux d'éclairage | Commuter/Varier (On/Off, gradation) |
| Temporisation | Mode présence : 1 à 30 min ; mode absence : 1 à 120 min |
| Mesure de luminosité | Lumière mixte |
| Garantie | 5 ans |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits agressifs. |
| Sécurité | Installation par un professionnel conformément aux normes locales (NF-C 15100, VDE 08 29). |
FOIRE AUX QUESTIONS - Single US STEINEL
Questions des utilisateurs sur Single US STEINEL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Capteur au format PDF gratuitement ! Retrouvez votre notice Single US - STEINEL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Single US de la marque STEINEL.
MODE D'EMPLOI Single US STEINEL
Nous vous remercions de la continuité que vous avez apportée à STEINEL en achetant ce produit. Vous avez choisi un article de très grande qualité, fabriqué et conditionné avec le plus grand soin.
Avant de l'installer, veuillez suivre attentivement les instructions de montage. En effet, seule une installation et une mise en service correctement effectuées garantissent durablement un fonctionnement impeccable et fiable.
Nous souhaitons que votre nouveau détecteur STEINEL apporte entière satisfaction.
Consignes de sécurité
L'installation doit être effectue par un professionnel conformément aux directives locales d'installation (NF-C 15100, VDE 08 29) (DIN EN 5000 90).
Dans un environnement présentant des appareils basse tension, un montage incorrect est susceptible de causer des dommages matériels graves ou de mettre en danger la santé des personnes.
Il est interdit de raccorder cet appareil à basse tension (230 V CA) car il est prévu pour des circuits très basse tension.
Description de l'appareil
1 Module de détection ② Cadre métallique ③ Base du détecteur
④ Adaptateur de plafond à pinceau UP Box ⑤ Adaptateur en saillie
⑥ Mécanisme de verrouillage ⑦ Bouton de programmation
Fonctionnement/fonction de base
Les détecteurs de présence à ultrasons et DualTech de la série Control PRO commandant l'éclairage et les systèmes de chaudière, ventilation, climatisation (par ex. dans les bureaux, les écoles, les bâtiments privés ou publics) en fonction de la
luminosité ambiantes et de la présence de personnes. Le détector pour Presence Control se distingue par une consommation propre extrêmement.
L'activation des différentes fonctions est sélectionnée par les bêtas de la fréquence périmetriques "Reglages généraux" au moyen du calculi Engineering Tool Software (ETS) à partir de la version ETS3. f.
Mise en service
Remarque: vous trouverez la description de l'application & l'adresse www.knx.steinEL.de 1. Établir l'adresse physique et le programme d'application avec l'ETS.
- Transmettre l'adresse physique et le programme d'application au détecteur de présence. Appuyer sur le bouton de programmation ⑦ lorsque c'est demandé.
- Une fois la programmation terminée avec succès, la LED bleue s'est.

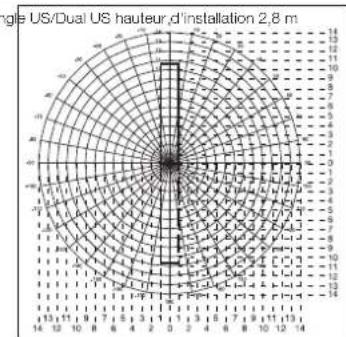

Zone de détention
Détection radiale de la présence humaine PIR Détection tangentielle PIR Détection de la présence et tangentielle US Détection radiale de plus grands mouvements US
Détection de la présence et tangentielle US Détection radiale de plus grands mouvements
Installation électrique / mode automatique
Lors de la sélection du câbige, respecter les directives d'installation de la norme NF-C 15100 (VDE 08 29) (DIN EN 5000 9G (cf. conditions de sécurité page 14)).
| Charactéristiques techniques | ||
| Dimensions (H x L x P): 120 x 120 x 68 mm DualTech | ||
| 120 x 120 x 73 mm Single US | ||
| 120 x 120 x 68 mm US 360 | ||
| 120 x 120 x 73 mm Dual US | ||
| Alimentation: Tension bus KNX | ||
| Régliages: Par logiciel ETS, télécommende ou bus | ||
| Canaux d'éclairage: Commuter/Varier l'intensité: Commutation On/Off, maintenance constant de l'éclairage | ||
| Temporisation: Mode IG, de 1 à 30 min, en fonction de la présence et de la luminosité | ||
| Mesure de la luminosité: Lumière mixte | ||
| Balisage: APRET / de 10 % à 50 % | ||
| Temporisation: Balisage MARCHE en permanence, de 1 à 30 min | ||
| Sortie CVC: En fonction de la présence | ||
| Temporisation de démarrage: Surveillance de la piece, de 1 à 30 min | ||
| Temporisation: De 1 à 120 min | ||
| Sortie temporisation en cas de présence: De 1 à 255 s | ||
| Autres sorties: Valeur de luminosité, commande de scénarios, sécurité anti-sabotage | ||
| Zones de détction: US 360/DualTech SingleUS/Dual US | ||
| (Détection à 2,5 m/ Portée tangenteille: max. Ø 6 m (28 m²)min. Ø 2 m (3 m²) | ||
| Hauteur d'installation (2,5 m): Portée radiale: Portée jusqu'à Ø 10 m max.3 x 10 m / 3 x 20 m (30 / 60 m²)min. 3 x 2,5 m / 3 x 5 m (7,5 / 15 m²) | ||
| Hauteur d'installation (montage au plafond): De 2,5 m à 3,5 m | ||
| Emplacement: À l'intérêur des bâtiments | ||
| Technologico de détction: DualTechPIR (infrarouge passif), pyrodéctector individuel, 11 zones de détction, 520 zones de commuta-tion, ultrasons 40 kHz | US 360 / Single US / DualTechultrasons 40 kHz | |
| Indice de protection: IP20 | ||
| Intervalle de temperature: de -25 °C à +55 °C | ||
| Télécommande | ||
| La télécommande (en option)permet de commander assemblésles fonctions. | Télécommande de serviceRCB KNXN° EAN : 4007841 593018 | Télécommande utiliserRCB KNXN° EAN : 4007841 592912 |
| Dysfonctionnements | ||
| Problème | Cause | Solution |
| La lumière ne s'allume pas | Pas de tension BUS La valeur de crépuscularité est trop basse | Vérifier la tension BUS Augmenter lentement la valeur de crépuscularité jusqu'à ce que la lumière s'allume |
| Pas de détention de mouvement | Assurer une vue libre sur le détector Vérifier la zone de détction | |
| La lumière ne s'étaient pas | La luminosité ambiente est trop élevé La temporisation touche à sa fin | Réduire la valeur de crépuscularité Attendre l'écoulement de la temporisation, la réduire le cas échéant |
| Perturbation engendrie par des sources do mouvement non souharieées telles qu'un ventilateur plafonnier, des installations de climatisation, une ventilation, des portes et des fenôts ou vertes | Masquer les sources de perturbation en diminuant le sensibilité | |
| Le détector s'étaient malgré une présence | Temporisation trop courte Seuil de luminosité trop faible | Augmenter la temporisation Modifier le réglage de crépuscularite |
| Le détector s'étaient trop tard | Temporisation trop longue | Réduire la temporisation |
| Le détector ne s'allume pas malgré obscurité et présence | Valeur en lux sélectionnéd trop faible | Déprécoutir désactivé avec interrupteur / bouton ? Moque semi-automatique ? Augmenter le seuil de clarté |
Élimination
Les appareils électriques, les accessoires et les emballages doivent être soumis à un recyclage respectueux de l'environnement.
Ne jotoz pas les appareils électriques avec les ordres ménagers
Uniquement pour les pays de l'UE:
conformément à la directive européenne en vigueur relative aux appareils électriques et électroniques usagés et à son application dans le droit national, les appareils électriques qui ne fonctionnent plus doivent être collectés séparément des ordures ménagères et doivent faire l'objet d'un recyclage écologique.
Garantie du fabricant
En tant qu'acheteur, vous disposez des droits prescrits par la loi à l'égard du vendeur. Notre déclaration de garantie ne accourtci ni ne limite des droits dans la mesure où ils existent dans votre pays. Nous vous accordons une garantie de 5 ans sur le parfait et le bon fonctionnement de votre produit de détention STEINEL Professional. Nous garantissons que ce produit ne présente pas de défauts matériels, de fabrication ni de construction. Nous garantissons le bon état de fonctionnement de tous les composants électroniques et des câbles ainsi que l'absence de vices pour tous les matériaux utilisés et leurs surfaces.
Réclamation
Si vous avez une réclamation à faire au sujet de tout produit, veuillez l'envoyer complet franco de port accompagné de la preuve d'achat originale qui doit comprendre la date de l'achat et la désignation du produit à votre revendeur.
Veuillez consulter notre site Internet www.steinel-professional.de/garantie pour de plus amples informations sur la manière de faire valoir un droit à une prestation de garantie.
Si vous avez besoin d'avoir recours au service de garantie ou si vous avez une question au sujet de tout produit, vous pouvez nous appeler à tout moment au n° d'assistance téléphonique pour la clientèle 03 20 30 34 00.
