Single US - Sensor STEINEL - Gratis gebruiksaanwijzing en handleiding

Producttype	Ultrasoon aanwezigheidssensor
Merk	Steinel
Model	Single US
Afmetingen (H x L x D)	120 x 120 x 73 mm
Voeding	KNX-busspanning
Detectietechnologie	Ultrasoon 40 kHz
Radiaal detectiebereik	Tot Ø 10 m (max. 60 m²)
Tangentieel detectiebereik	Tot Ø 6 m (max. 28 m²)
Installatiehoogte	2,5 tot 3,5 m
Beschermingsgraad	IP20
Bedrijfstemperatuur	-25 °C tot +55 °C
Hoofdfuncties	Lichtschakeling, constant lichtniveau, HVAC-regeling
Programmering	ETS-software (Engineering Tool Software) of optionele afstandsbediening
Lichtkanalen	Schakelen/Dimmen (Aan/Uit, dimmen)
Vertragingstijd	Aanwezigheidsmodus: 1 tot 30 min; afwezigheidsmodus: 1 tot 120 min
Helderheidsmeting	Gemengd licht
Garantie	5 jaar
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Gebruik geen agressieve reinigingsmiddelen.
Veiligheid	Installatie door een vakman conform de lokale normen (NF-C 15100, VDE 08 29).

Veelgestelde vragen - Single US STEINEL

Hoe installeer ik de Single US detector?

De installatie moet worden uitgevoerd door een vakman conform de lokale normen (NF-C 15100, VDE 08 29). Monteer de detector aan het plafond op een hoogte van 2,5 tot 3,5 m. Sluit aan op de KNX-bus (busspanning) en bevestig stevig met behulp van het metalen frame en de basis.

Hoe programmeer ik de detector?

Het programmeren gebeurt via de ETS-software (versie 3 of hoger). Ken een fysiek adres toe en download het applicatieprogramma. Druk tijdens de overdracht op de programmeerknop op het apparaat. Een blauwe LED bevestigt het succes.

Wat te doen als het licht niet aangaat?

Controleer de busspanning. Als deze correct is, verhoog dan de schemeringswaarde totdat het licht aangaat. Zorg ook voor een vrij zicht op de detector (geen obstakels).

Hoe stel ik de vertragingstijd in?

Via de ETS-software stelt u de vertragingstijd in de aanwezigheidsmodus in van 1 tot 30 minuten en in de afwezigheidsmodus van 1 tot 120 minuten. De vertragingstijd is afhankelijk van aanwezigheid en helderheid.

De detector schakelt uit ondanks aanwezigheid, waarom?

Mogelijke oorzaken: vertragingstijd te kort of helderheidsdrempel te laag. Verhoog de vertragingstijd of wijzig de schemeringsinstelling via de ETS.

Wat is het detectiebereik?

Het radiale detectiebereik kan Ø 10 m (max. 60 m²) bereiken en het tangentiële bereik Ø 6 m (max. 28 m²) bij een installatiehoogte van 2,5 m. Het bereik varieert afhankelijk van de hoogte en de omgeving.

Kan ik een afstandsbediening gebruiken?

Ja, een optionele afstandsbediening (RCB KNX, art.nr. 4007841 593018) maakt het mogelijk alle functies te bedienen. Een gebruikersafstandsbediening (art.nr. 4007841 592912) is ook verkrijgbaar.

Hoe reinig ik de detector?

Gebruik een zachte, droge doek. Gebruik geen agressieve reinigingsmiddelen, oplosmiddelen of schurende schoonmaakmiddelen die de behuizing kunnen beschadigen.

Wat is de garantie?

Steinel biedt 5 jaar garantie op materiaal-, fabricage- en constructiefouten. Bewaar het originele aankoopbewijs voor eventuele claims.

Wat te doen bij een storing?

Raadpleeg de storingszoeker in de handleiding. Als het probleem aanhoudt, neem dan contact op met de klantenservice op 03 20 30 34 00 of bezoek www.steinel-professional.de/garantie.

GEBRUIKSAANWIJZING Single US STEINEL

NL Gebruiksaanwijzing

Geachte klant,

Hartelijk dank voor het vertrouwen dat u met de aanschaf van uw niuwo sonser van STEINEL in ons stot. U heb een hoogwaardig kwaalteisproduct gekocht, dat met uiterste zorgvuldigehdervvaardigd, gestein er verpakld ward.

Lees voor de instalatie deze begruiksaanwijzing nauwkuerd door, want alloen een vakkundige Installatie en Ingebruinkoming garanderen een duurzaam, betrouwaar aan stovervrij begruik.

Wij wensen u veel plezier met uw血液循环 sensor van STEINEL.

Veiligheidsvoorschriften

De Installatie moist volgens de geldende installetevoerschriften VDE 08 29 (NEN EN 5000 90) door een vakman worden uitgevoerd.

In een omgeving met
laagspanningsproducten
kan een verkeerde montage
zaaw het leit en grote materi
ele schade voorzaken.

Dit apparaat mag nooit op netspanning (230 V AC) worden aangesloten, aangezieh het voor sansluiting op laagspanningscircuits is boedoll.

Beschrijving van het apparatus

1 Sensormodule 2 Stalien plaitie 3 Onderkart sem

④ Kem-iplafondapterinbouwdcos ⑤ Opbouwadapter

⑥ Slutting
Programmeertoets

Werking/basifuncties

De ultrasone en DualTech-aanwozighelds/melders van de series Control PRO reglen de verlichting en H.L.K (verwarming/Ventilatie/airconditioning) bijing. In kantoer, scholen, opbenare en particuliere gebouwen, afhankelijk

van de omgewingslichtsterike en aanweizgehde.

De Presence Control hooft bo- vendien een zeer laag stroom-verbruik.

De functies die moeten worden gebruikt (goactveerst), worden via het parametrorvonder 'Algemeine instillingen' ingesteld met de Engineering Tool Software (ETS) vanal versie ETS3.I.

Ingebruikname

Opmerking: de toepassingsbeschrijng vindt u onder www.knx.steinel.de

1. Fysisch adros invooren en toepassingsprogramma in de ETS makeen.

2. Het fysische adres en het toepassingsprogramma uploaden in de aanwezigheidsmelder. Wanner u hiernaar gewraagd worden op die proprogrammeorteets citrukken.

3. Na een successieve programming doct het blauwe led-lampje.

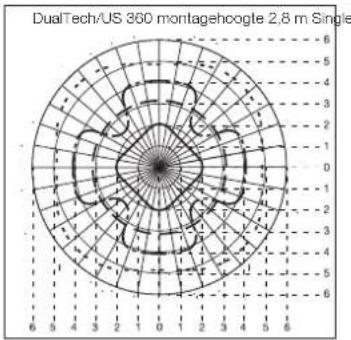

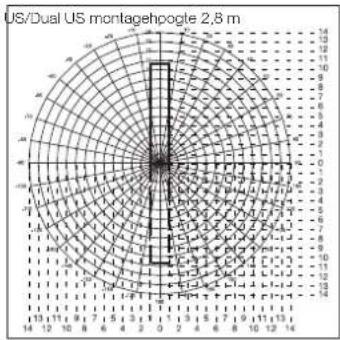

Observatiegebied

DualTech

Radiale & aanweizgehidesregistratie PIR

Tangentiale registriate PIR

Tangentiale & aanweizgehidesregistratie US

Radiale registriate van groote bewegingen US

US 360

Tangontiale & aanweizheidigstrategie US

Radiale registratie van groe bewegungen US

Elektrische installment/automatische werking
Bij het klozen van de bolkoelingsledingen moeten attd de instalatabevoorschriften voigers VDE 0829 (NEN EN 5000) 90) worden opgevolgd (zie de verilghedsvoor-schriften op pagina 18).

Technische gegevens
Afstandsbediening
Met de alstandsbediening (optional) können alle functies comfor-tabel worden ingeschaken.
Service-atstandsbiediening
RCG KNX
FAN-irr.: 4007841 593018
Gebruikersafstandsbedieling RC7 KNX EAN-rr.4007841 592912

Almetingen (B × H × D): 120 × 120 × 68 mm DualTech
	120 × 120 × 73 mm Single US
	120 × 120 × 68 mm US 360
	120 × 120 × 73 mm Dual US
Strommoetvoer: KNX busspanning
Installingen: via ETS-software, afstandsbedingung of bus
Lichtkanalen: licht 1 - Licht 4: schakelen/dlimmen; schakelmodus regeling constant Licht
Nalooptijd: IQ-modus, 1 - 30 min.,aflhankelijk van aanwezigheid enlichtsterkte
Lichtmeting: gemengd Licht
Basislichtsterkte: UIT / 10% - 50%
Nalooptijd: basislichtsterkte permanent-AAN, 1-30 min.
Uitgang HLK: aflhankelijk van aanwezigheid
Inschakkelvertraging: bewaking, 1-30 min.
Nalooptijd: 1-120 min.
Uitgang naolootijd aanwezigheid: 1-255 sec.
Overige uittgangen: lichtsterkwestaarde, scenesturing, sabotage
Registratiebereiken: US 360/DualTech SingleUS/Dual US
(registered) tanganial/aanwezigheid: max. O 6 m (28 m2)min. O 2 m (3 m2)
montage-radial: reikwijdte tot O 10 m
hcogle	2,5 m	max. 3 × 10 m/3 × 20 m (30/60 m2)min. 3 × 2.5 m/3 × 5 m (7.5/15 m2)
Montaghoogte(plafondmontage):	2,5 m - 3,5 m
Toopassingsplaats:	binnenin gebouwen
Sensortechnologie:	DualTechPIR (passiet infrarood),losse pyrosensor,11 registriateberolken,520 schakelzones,ultrasoon 40 kHz
Boschorming:	IP20
Temperatuurbereik:	-25 °C tot +55 °C
Storingen
Storing Oorzaak Oplossing
Licht gaat Niet aan	■ Goen BUS-spanning	■ BUS-spanningcontroleren
	■ Schemerwaarde te laag ingesteld	■ Schemerwaardelangzaam verhogen tot hetlicht inschakte
	■ Geen bewegingsregistratie	■ Voor vrij zich op de sensor zorgen
		■ Registratiebereikkontroleren
Licht gaat Niet uit	■ Lichtsterkte in de rulmte to groot	■ Schemerwaardeoverlagen
	■ Nalooptijd loopt af	■ Nalooptijd afwachteten of na- looptijd lager zieten
	■ Storing door ontgewenste bewegingen, bijv. vanpla- fondventilator, airconditioning, ventilate, open deuren en ramen	■ Permanente stortingsbronnen weghalen door verlagen van de gevoeligheid
Sensor schakelt uit ondanks aanwezighold	■ Nalooptijd te kort	■ Nalooptijdverhogen
	■ Inschakoliniveau te laag	■ Schemorinstilling veranderen
Sensor schakelt te LAST uit	■ Nalooptijd te lang	■ Nalooptijd verkorten
De sensor schakelt ondanks duistemis net in bij aanwezig-hold	■ Lux-waarde te laag ingesteld	■ Sensor met schakelaar/ tocts gedactveerd? Hafautomatisch? Inschakoliniveauuverhogen

Verwijderen

Eiktrischo apparatus, toobohohen en verpakkingen dienen milieuuwriendelijk gerecycled te wordon.

Doe elektrische apparaten nicht bij hot huisvill

Alleen voor EU-landen:

Conform de geldende Europee richtlin voorgebruikte elektrische en elektronische apparatusuerr hun Implementatie in het nationaalrecht, dienen nicht langterbrukkare elektrische apparatusen gezassen. ingezameld en milieuvriendelijk gerocyclcd to worden.

Fabrieksgarantie

Als koper heft u.t.o.v.de
verkoperecht op de wettelijk
voergachevren garantie.Voor
zover dit recht op garantie in
uw land bestaat, worden die
door onze garantieverklaring
noch verkort, noch beperkt.
Wij verlenen 5aar garantie op
de ontberspillieystaat en het
correcte functioneren van uw
sensorproduct uit het STEINEL
Professional assortment. Wij
garanderen dat dit product
geen materiaal-, productie- of
constructetouten hebelt. Wij
garanderen de goede werkinq
van alle elektronische com
ponanten en kabels,alsook
dat alle toegopaste materielen
en hun oppervlekanten vrij van
gebaren zich.

Garantie claimen

Als u aarssprak wil maken op
garantie, dan kunt u het betref
fende articel, compleit samen
met het origine aankoopbewijs en de klachtomschrijving,
terugsturen aan uw leverancier
of directaar Van Spijk Agentu
turen,De Schepor 402,5688
HP Oirschot.Wij adviseren
u daarcom uw aankoopbewijs
zorgvuldig te bewaren tot de
garantieperiode is verlopen.
STINEL kan niet aansprakelijk
woroen gesteld voor de transp
portkoosten on hot transportrislco van het terugsturen.

(Op onze website www.vanspij.nl vindt umeer informatie over het claimen var garantietechten)

Als u een garantie-aanvrag heeft of technische vragen betrefende uw product, kunt u contact opopen met once hepdeksp [phone].
