| Produkttyp | Ultraschall-Präsenzsensor |
| Marke | Steinel |
| Modell | Single US |
| Abmessungen (H x B x T) | 120 x 120 x 73 mm |
| Stromversorgung | KNX-Busspannung |
| Erkennungstechnologie | Ultraschall 40 kHz |
| Radialer Erfassungsbereich | Bis Ø 10 m (max. 60 m²) |
| Tangentialer Erfassungsbereich | Bis Ø 6 m (max. 28 m²) |
| Einbauhöhe | 2,5 bis 3,5 m |
| Schutzart | IP20 |
| Betriebstemperatur | -25 °C bis +55 °C |
| Hauptfunktionen | Lichtschaltung, Konstantlichtregelung, HLK-Steuerung |
| Programmierung | ETS-Software (Engineering Tool Software) oder optionale Fernbedienung |
| Lichtkanäle | Schalten/Dimmen (Ein/Aus, Dimmen) |
| Nachlaufzeit | Präsenzmodus: 1 bis 30 Min.; Abwesenheitsmodus: 1 bis 120 Min. |
| Helligkeitsmessung | Mischlicht |
| Garantie | 5 Jahre |
| Pflege und Reinigung | Mit einem weichen, trockenen Tuch reinigen. Keine aggressiven Reinigungsmittel verwenden. |
| Sicherheit | Installation durch einen Fachmann gemäß den örtlichen Normen (NF-C 15100, VDE 08 29). |
Häufig gestellte Fragen - Single US STEINEL
Benutzerfragen zu Single US STEINEL
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Sensor kostenlos im PDF-Format! Finden Sie Ihr Handbuch Single US - STEINEL und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Single US von der Marke STEINEL.
BEDIENUNGSANLEITUNG Single US STEINEL
STEINEL Vertrieb GmbH
Dieselstraße 80-84
33442 Herzebrock-Clarholz
Tel:+49/5245/448-188
www.steinel.de
Contact
www.steinel.de/contact
steinel
professionalline

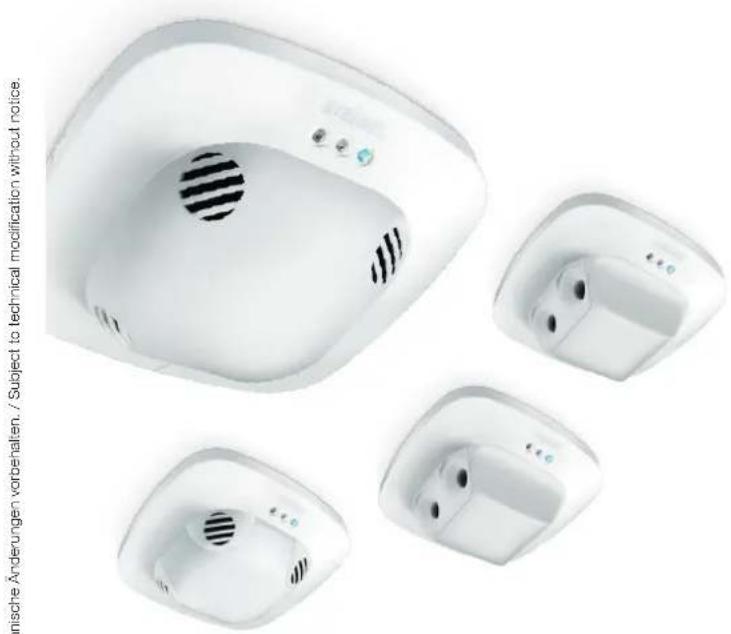

US 360 KNX
Single US KNX
Dual US KNX
DualTech KNX
DE Bedienungsanleitung
Sehr geehrter Kunde,
vielen Dank fur das Vertrauen, das Sie uns beim Kauf Innes neuen STEINEL-Sensors ontgegenobracht haben. Sie haben sich fur ein hochwertiges Qualitätsprodukt entschieden, das mit größter Sorglät produziert, getestet und verpackt wurde.
Bitte machen Sie sich vor der Installation mit dieser Mortageanleitung vertraut. Denn nur eine sachgerechte Installation und Inbetriebnahme gewährleist einen langen, zuverlassignen und störungsfristen Betrieb.
Wir wünschen ihren viel Freude an他们的 neuen STEINEL-Sensor.
A Sicherheitshinweise
Die Installation derur durch Fachpersonal nach den landesüblichen Installationsvorschillen VDE 08 29 (DIN EN 5000 90) durchgefuhlert werden.
In einer Umgebung mit Niederspannungszerzeugnissen kann eine nicht fachgerechte Montage schwerste gesundheitlicher oder maternelle Schaden verursachen.
Dieos Gerst darif nirmals an Niederspannung (230 V AC) angeschlosser werden, da es fur Anschluss an Kleinspannungskause bestimm ist.

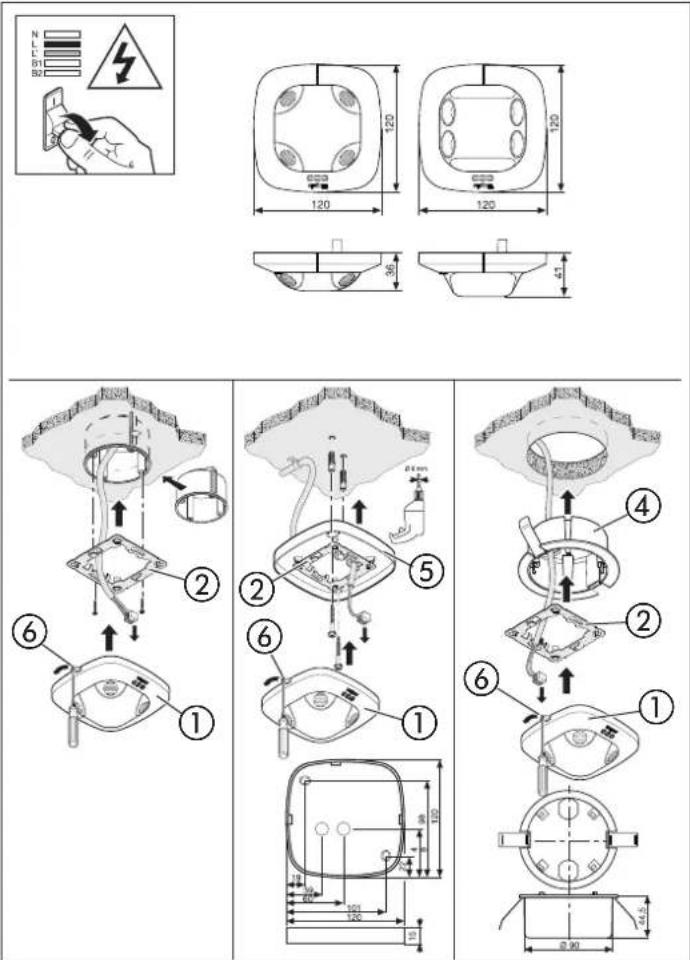

Gerätebeschreibung
(1) Sensormodul
(2) Blechrahmen
③ Sensorunterseite
(4)Klammer-Decken
adapterUPBox
⑤ Aufputcadapter
(6) Verschluussmechanismus
⑦ Programmertaster
Funktionsweise / Grundfunktion
Die Ultraschall und DualTech-Prasenzelder der Control PRO Serie regeln die Beleuchting und HLK-Steuierung z. B. in Büros, Schulen, öffentlichen oder privaten Gebäuden in
Abhängigkeit von Umgebungs- heligkeit und Anwenesheit.
Der Presence Control zeitnot sich weiter durch seinen garigen Eigenstromverbrauch aus.
Welche dessor Funktionen genutzt (aktiviert) werden soll, wird über das Parameter-Fonster, Allgemeine Einstellungen mit der Engineering Tool Software (ETS) ab Versio ETS31 eingestellt.
Inbetriebnahme
Hinweis: Die Applikationsbeschreibung führen Sie unter www.knx.steinel.de
-
Physikalische Adresse vergeen und Applikationsprogramm in der ETs erstellen.
-

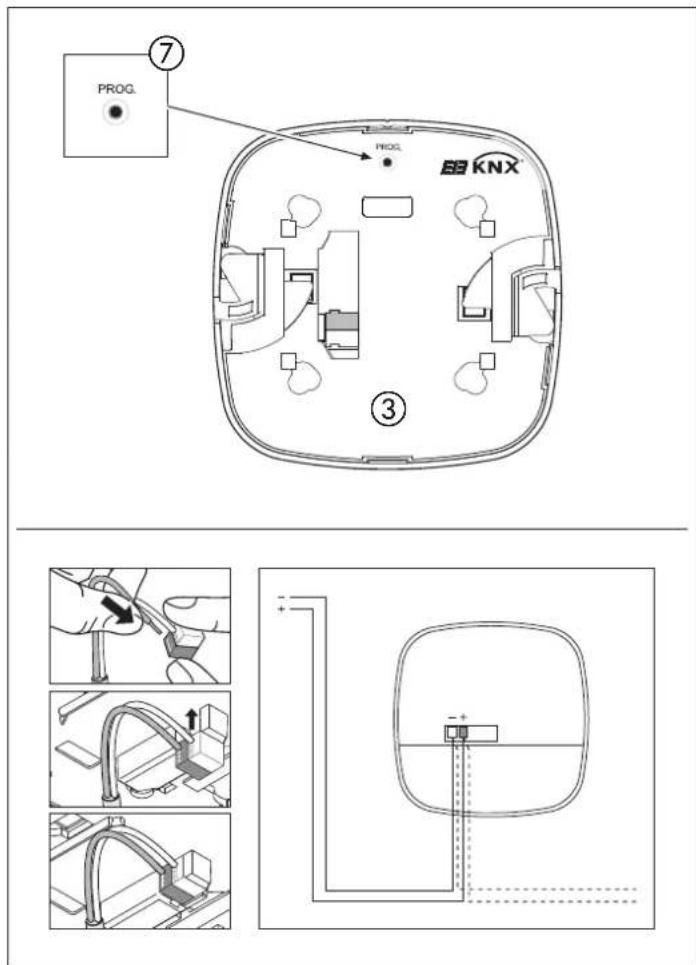

Die Physikalische Adresse und das Applikationsprogramm in den Praszemelder lden. Wenn Sie dazu aufgefondert werden den Programmiertaster ⑦ drucken.
-
Nach erfolgsreicher Programmierung erfascht die blaue LED.

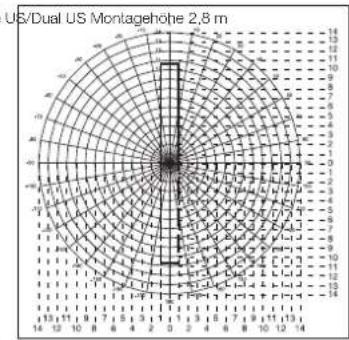

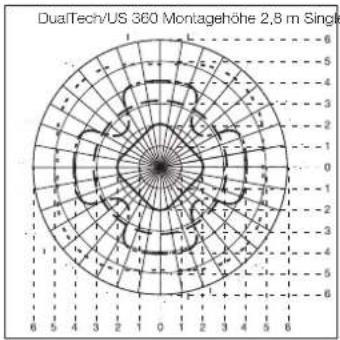

Überwachungsbereich
DualTech
Radiale & Prasenfassung PIR Tangentelle Erfassung PIR
Tangentale & Prasserzaffung US Radiele Erfassung großer Bewegungen US
US 360
Tangentale & Prasenzerfassung US
Radiale Erfassung großer Bewegungen US
Elektrische Installation / Automatikbetrieb
Bei der Auswahl der Verdrah
tungsleitungen sind grundsetzlich
die Installationsvorschriften nach
VDE 0829(DIN EN500090)
bronzolineni (see Sichirwhese auf Seite 4)
| Technische Daten | ||
| Abmessungen (B × H × T): 120 × 120 × 68 mm DualTech | ||
| 120 × 120 × 73 mm Single US | ||
| 120 × 120 × 68 mm US 360 | ||
| 120 × 120 × 73 mm Dual US | ||
| Netzanschluss: KNX Busspannung | ||
| Einstellungen: über ETS-Software, Fombodierung oder Bus | ||
| Lichtkanalne: Licht 1 - Licht 4: Schalten/Dimmen; Schaltbetrieb Konstantlichregelung | ||
| Nachlaufzeit: IQ-Modus, 1-30 min, präsentenz- und helligkeitsabhängig | ||
| Lightmessung: Mischlicht | ||
| Grundhelligkeit: AUS / 10 % - 50 % | ||
| Nachlaufzeit: Grundhigkeit Dauer-EIN, 1-30 min | ||
| Ausgang HLK: präsentenzabhängig | ||
| Einschaltverzögerung: Raumüberwachung, 1-30 min | ||
| Nachlaufzeit: 1-120 min | ||
| Ausgang Präsentenznachlaufzeit: 1-256 s | ||
| Weitere Ausgänge: Helligkeitswert. Szenensteuerung, Sabotage | ||
| Erfassungsbereiche: US 360/DualTech SingleUS/Dual US | ||
| Tangential/Präson: max. 0.6 m (28 m2)min. 0.2 m (3 m-) Reichweite bis 0.10 m max.3 × 10 m / 3 × 20 m (30 / 60 m2)min. 3 × 2.5 m / 3 × 5 m (7.5 / 15 m2) | ||
| Montage-höhe2,5 m) | ||
| Montagehöhe(Deckernontage): 2,5 m - 3,5 m | ||
| Einsatzort: Im Innenbereich von GebäuDEN | ||
| Sonsortotechnologie: DualTechPIR (Passiv-Infrarot),einzelner Pyrosensor,11 Erfassungsbereiche,520 Schaltzonen,Ultraschall 40 kHz | US 360 / Single US / DualTechUltraschall 40 kHz | |
| Schutzart: IP20 | ||
| Temperaturbereich: -25 °C bis +55 °C | ||
Fernbedierung
Über die Fernbedienung (optional) leisten sich die Funktionen komfortabel einschalten.
Service-Fembedienung RC6 KNX EAN-Dr.4007541 593018
Nutzer-Fembedienung RC7 KNX EAN-Nr.:4007841592912
| Betriebsstörungen | ||
| Störung | Ursache | Abhile |
| Licht schaltet nicht ein | ■ Keine BUS Spannung | ■ BUS Spannung überprüften |
| ■ Dämmerungswert zu niedrig eingestellt | ■ Dämmerungswert langsam erhöhen bis Licht einschaut | |
| ■ Keine Bewegungserfassung | ■ Freie Sichte auf den Sensor herstellen | |
| ■ Erfassungsbereich überprüften | ||
| Licht schaltet nicht aus | ■ Raumlichkeit zu groß | ■ Dämmerungswert verringgem |
| ■ Nachlaufzeit lauft ab | ■ Nachlaufzeit abwarten ggf. Nachlaufzeit keinier stellon | |
| ■ Störung durch unerwänschte Bewegungsquellen wie z. B. Deckenventilator, Klimaanlagen, Lüftung, offene Türen und Fenster | ■ Stationäre Störquellen durch Vorringerung der Sensitat ausblenden | |
| Sensor schaltet bzw. Anwesenheit ab | ■ Nachaufzeit zu Klein | ■ Nachaufzeit erhöhen |
| ■ Lichtschwelle zu niedrig | ■ Dämmerungseinstellungändern | |
| Sensor schaltet zu spät ab | ■ Nachaufzeit zu groß | ■ Nachaufzeit verkleinen |
| Sensor schaltet bzw. Dunkelheit bei Anwesenheit nicht ein | ■ Lux-Wert zu niedrig gewählt | ■ Sensor mit Schalter/Taster deaktiviert? |
| ■ Halobautomatik? | ||
| ■ Helligeitschwellige erhöhen | ||
Entsorgung
Elektrogeräte, Zubehör und Veraquackungen sollen einer umweltgorechten Wlodervorwertung zugeführt werden
Werten Sie Eloktragerate nicht in den Haumuli!
Nur fur EU-Lander: Gemäß der geltenen Europäischen Richtlinie über Elektron- und Elektronik-Altergeane und ihrer Umsetzung in nationales Recht müssen nicher gembauchefähige Elektron- geerte getarentt gesammet u einer umweitgerechten Wiede verwertung zugefeht werden
Herstellergarantie
Herstellergarantie fur Unternehmer, wobei Unternehmer eine natürliche oder juristische Person oder eine rechtsfähige Personengesellschaft ist, die bei Abschluss des Kaufes in Ausübung ihrer gewerblichen oder selbständigen beruflichen Tätigkeit handelt.
Herstellergarantie der STEINEL Vertrieb GmbH, Dieselstraße 80-84, 33442 Herzebrock Clarholz
Alle STEINEL-Produkte erfüllen
hochste Qualitätsansprüche.
Aus dioxem Grund loisten wir
als Hersteller ihren als Kunde
germe eine unentgeltliche
Garantie gomaf nach stehenden Bedingungen:
Wir leisten Garantie durch kostenlose Behebung der Mängel (nach unserer Wahl: Reparatur oder Austausch mängelhafter Telle ggf. Austausch durch ein Nachfolge- modell oder Erstilung einer Gutschrift), die nachweislich innerhalb der Garantiezeit auf einem Material- oder Herstellungsfelder berufen.
Die Garantiezeit fur
- Sensorik/Außenleuchten/Innerleuchtenbetragt
5 Jahre und beginn mit dem Kaufdatum des Produktes.
Ausdruicklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:
- bei einem gebruchsbedingten oder sonstigen natürlichen Vorschöß von Produktstellern oder Mängeln am STEINEL-Produkt, die auf gebruchsbedingtem oder sonstigen natürlichen Ver-schöß-UArückzuführen sind.
bei nicht bestimmungs- oder unsachgemäßem Gebrauch dos Produkts oder Missachtung der Bedienungs-hinweise. - wenn An- und Urnbaeten bzw. sonstige Modifikationen an dem Produkt eigemachzig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zureckzuführen sind, die keine STEINEL-Originaltiele sind,
- wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind.
- wenn Anbau und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgOFHt wurden,
bei Transportschaden oder -verlusten.
These Herstellergarantie besteht ihre gesetzlichen Rechte unberuhr. Die hier beschieden Leistungen getehen zusätzlich zu den gesetzlichen Rechten und beschränkten oder erszen. diese nicht.
Die Garantie gilt fur samlliche STEINEL-Produkte, die In Deutschland gkauck und verwendet werden. Es gilt deutsches Recht unter Ausschluss des Übereinkommen der Vereinten Nationen über Verträge uber den Internationalien Waronkauf (CISG).
Geltendmachung
Wenn Sie Ihr Produkt reklamiren wollen, senden Sie esitte vollständig und frachtfrei mit dem Original-Kaufbeleg, der die Angabo des Kaufdatums und der Produktbezeichnung enthalten musse, an ihren Handier oder direkt an uns, die STEINEL Vertrieb GmbH -Reklamationsabteilung-,Dieselstra8 80-84,33442 Herzebrock-Clarholz. Wir empfehlen ihren dahar,他们在Kaufbeleg bis zum Ablauf der Garantiezeit sorgfält aufzubewahren.Fur Transportkoston und -risiken im Rahmen der Rückeandlung übernehmen wir keine Haftung.
Funktionsbeskrivning / Grundfunktion
Gäller endast EU-länder.
⑥ Laesekanisme
Programmierungstagst
Funktion /grundfunktion
Ultralysdsog DualTech-tistedeveerolsossoensorem I soron Control PRO regulerer beysinngen og HLK-styringen I.eks, ka kontror, skjoker, i oftefige aller private bygninger ahaentigt af lysinevauet og stildevaersen
Presence Control udmerker sig derudorow pga. dot lavo egonstrempforbrug. Hvilen an disse functorier, der skal bruges (akiveres), indistilles via parametervindut, "Generelle indstellungen" med Engineering
