Maverick Force S Spot - Machine à effet Chauvet - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Machine à effet
Source lumineuse	LED
Puissance	Environ 100 W
Température de couleur	6000 K
Angle de faisceau	16° à 24°
Modes de contrôle	DMX, automatique, maître/esclave
Connectivité	Entrée et sortie DMX, alimentation
Dimensions	Compact, léger
Poids	Environ 5 kg
Utilisation recommandée	Événements, concerts, spectacles
Maintenance	Nettoyage régulier, vérification des connexions
Sécurité	Utiliser sur une surface stable, éviter l'humidité
Garantie	Vérifier auprès du revendeur

FOIRE AUX QUESTIONS - Maverick Force S Spot Chauvet

Comment puis-je résoudre un problème d'alimentation de ma Chauvet Maverick Force S Spot ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Testez avec une autre prise si nécessaire.

Que faire si ma Chauvet Maverick Force S Spot ne s'allume pas ?

Assurez-vous que l'appareil est sous tension et que l'interrupteur est activé. Si le problème persiste, vérifiez le fusible interne.

Comment régler les paramètres DMX de ma Chauvet Maverick Force S Spot ?

Utilisez le panneau de contrôle de l'appareil pour accéder au menu DMX et sélectionnez le mode approprié en fonction de votre configuration.

Quels types de lampes puis-je utiliser avec la Chauvet Maverick Force S Spot ?

La Chauvet Maverick Force S Spot est équipée d'une lampe LED de 200 W. Assurez-vous d'utiliser des lampes compatibles recommandées par le fabricant.

Comment nettoyer la lentille de ma Chauvet Maverick Force S Spot ?

Utilisez un chiffon doux et non abrasif pour essuyer la lentille. Évitez d'utiliser des produits chimiques agressifs.

Que faire si les effets lumineux ne fonctionnent pas correctement ?

Vérifiez les connexions DMX et assurez-vous que les câbles ne sont pas endommagés. Testez l'appareil avec un autre contrôleur DMX si possible.

Comment mettre à jour le firmware de ma Chauvet Maverick Force S Spot ?

Téléchargez la dernière version du firmware depuis le site de Chauvet, puis suivez les instructions de mise à jour fournies dans le manuel de l'utilisateur.

Y a-t-il des précautions à prendre lors de l'utilisation de la Chauvet Maverick Force S Spot ?

Évitez d'exposer l'appareil à l'humidité et assurez-vous qu'il est monté de manière sécurisée pour éviter les chutes.

Comment régler la température de couleur sur ma Chauvet Maverick Force S Spot ?

Utilisez le panneau de contrôle pour accéder aux paramètres de couleur et ajustez la température selon vos préférences.

Que faire si l'appareil surchauffe ?

Assurez-vous qu'il y a une ventilation adéquate autour de l'appareil et que les filtres sont propres. Arrêtez l'utilisation si l'appareil devient trop chaud.

MODE D'EMPLOI Maverick Force S Spot Chauvet

À Propos de ce Manuel

Le Manuel de Référence du Maverick Force s Spot (MdR) reprend des informations de base sur cet apparéil notamment en matière de connexions, montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessionaI.com pour de plus amples informations.

Clause de Non-Responsabilité

Les informations et caractéristiques continues dans ce manuel sont sujettes à changement sans préavis.

GARANTIE LIMITEE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÉTÉS.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que cet appeareil est exempt de defaults de materiaux et de fabrication dans des conditions normales d'utilisation, pendant la période specifiée dans la garantie limitee complete consultable sur notre site Internet et sous reserve des exclusions et limitations qui y sont enoncées. Cette garantie ne s'applique qu'a l'acheteur initial du produit et n'est pas transferrable. Pour exercer les droits prevus par cette garantie, vous nevez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revende autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confere des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui variant selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulterer votre revendeur local.

Consignes de Sécurité

• Ce luminaire est uniquement réservé à un usage professionnel.
  Le luminaire doit etre placé de maniere a ce qu'il ne soit pas possible de le regarder de maniere fixe a une distance inférieure a 4,7 m.
• Si le cable ou le cordon flexible externe de ce luminaire est endommagé, il doit être remplace par un cable ou cordon spécial disponible exclusivement auprès du fabricant ou de son prestataire de service.
  La source lumineuse contenue dans ce luminaire ne peut etre remplacement que par le fabricant ou son prestataire de service ou une personne suffisamment qualifiee.
  N'ouvre PAS cet appeareil. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
• Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
  N'utilisez PAS cet appeareil en extérieur ou tout autre endroit ou de la poussiere, une chaleur excessive, de I'eau ou de I'humidite pourrait en affector le fonctionnement (IP20).
  N'tilisez PAS cet appareil si le boftier, les lentilles ou les cables vous semblent endommages.
• Ne connectez ce produit NI à un gradateur NI à un rhéostat.
• Ne laissez AUCUNE source inflammable dans un rayon de 50 cm du produit lorsque celui-ci fonctionne.
  N'utilisez QUE les lyres de suspension ou les poignes pour transporter cet apparéil. Ne transportez jamais cet apparéil par sa lyre asservie.
  ATTENTION: Le stroboscope peut déclencher des crises d'épilepsie. L'utilisateur doit se conformer à la réglementation locale en matière d'utilisation du stroboscope.
  ATTENTION : Lorsque l'appareil est transfere d'un environnement a tempereature extreme a un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants electriques internes. Pour eviter de causeer des dommages, laissez l'appareil s'acclimat entierement au milieu environnant avant de le metre sous tension.
• ATTENTION : Le boîtier de ce produit peut s'avérer brûlant lors du fonctionnement.
  Utilisez TOUJOURS un cable de sécurité lorsque vous montez ce produit en hauteur.
• Connectez UNIQUEMENT cet apparéil à un circuit protégé et relié à la terre.
  Montez tous ce prodit dans un endroit bien ventilé, à au moins 50 cm (20 pouces) des surfaces adjacentes.
  Durant les périodes de non-utilisation, pour eviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entiement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
• En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
  La temperature ambiente maximaie doit etre de 113^ F (45^) .Ne le faites pas fonctionner a des temperatures plus elevees.

Conformité FCC

Cet apparéil est conforme à la partie 15, sous-partie B du règlement de la FCC. L'utilisation est soumise aux deux conditions suivantes:

1. Cet apparéil ne doit pas causeur d'interférences nuisibles, et
2. Cet appeareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable.

Tout changement ou modification non expressement approuve par l'autorité responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser l'equipement.

Avertissement à l'exposition aux féquences radio pour l'Amérique du Nord et l'Australie

Attention! Cet équipement est conforme aux limites de la FCC d'exposition aux radiations définies pour un environnement non controlé. Cet équipement doit être installé et utilisé à une distance minimale de 20 cm entre le radiateur et votre corps. Cet émetteur ne doit pas être installé ou fonctionner conjointement avec une autre ANTENNE ou un autre émetteur.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez vous fournisseur si vous avez besoin d'assistance ou pour returner un apparéil. Rérérez-vous à Contact Us à la fin de ce MdR pour obtenir des informations pour nous contacter.

Ce Qui est Inclus

Maverick Forces Spot

• 2 fixations Omega avec matériel de montage

Cordon d'alimentation Seetronic Powerkon IP65

• Manuel de Référence

Alimentation CA

Cet appeareil est doté d'une alimentation universelle prenatal en charge toute tension d'entree comprise entre 100 et 240 VCA, 50 / 60Hz

Connexion Electrique

Voupue z conecter qu'a 2 Maverick Force s Spot a 100 V, 2 unites a 120 V, 4 unites a 208 V, 5 unites a 230 V ou 5 unites a 240 V. Ne depassez jamais cette limite. Vou puez you procurer séparation des cordons d'alimentation.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la vis
Conducteur CA Noir Marron Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune	Vert/Jaune	Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutil et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Remplacement du Fusible

1. Debranchez l'appareil de l'alimentation.
2. À l'aide d'un tournevis à tête plate, dévissez le couvercle du porte-fusible du boîtier.
3. Retirez le fusil obsolete et remplacez-le par un fusible en bon etat de meme type et ampereage.
4. Revissez le couvercle du porte-fusible et rebranchez l'unité.

Raccordement DMX

LeMaverickForce'sSpotfonctionneraavecuneconsoleDMXau moyend'uneconnexionserieDMXà3ou5broches. Uneintroduction au DMXestàvotres disposition surwww.chauvetprofessional.com.

Connexion DMX

LeMaverickForce s Spotutilise une connexion series DMXa 3 ou 5 broches pour ses personnalitesDMX:31Ch et 39Ch.Consultez le Manuel d'Utilisation pour connecter et configurer le systeme DMX.

RDM (Gestion des péripériques à distance)

Le protocole RDM (gestion des periphriques à distance) est un standard pour la communication bidirectionnelle des apparéils dotés de fonctions DMX dans un câblage DMX existant. Le Maverick Force s Spot supporte le protocole RDM permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessionaI.com pour plus de détails.

Connexions du signal

LeMaverickForce s Spot a un contrroleur ou a un logiciel de contrrole a l'aide d'une connexion DMX, une connexion Ethernet ou les deux a la fois. En cas d'utilisation du Maverick Force s Spot conjointement avec d'autres apparueils compatibles avec les protocoles Art-NetTM ou sACN, vous gardez le contrôle individuel sur un meme reseau. Veuillez consulter le manuel d'utilisation pour plus d'informations sur la connexion et la configuration de I'appareil avec ces signaux.

Connexions Art-NetTM

Art-Net™ est un protocole Ethernet par TCP/IP qui permet de transférer de grandes quantités de données DMX512 en utilisant une connexion Amphenol XLR Net RJ45 sur un grand réseau. Une introduction au protocole Art-Net™ est disponible sur le site internet www.chauvetprofessional.com. Chauvet Professional recommende d'utiliser le mode Unicast pour de plusieurs années.

Art-Net™ concu et droit d'auteur par Artistic Licence Holdings Ltd.

Connexions sACN

Également appelé ANSI E1.31, le streaming ACN est un protocole Ethernet qui utilise les couches et le formatage de l'Architecture for Control Networks pour. transporter des données DMX512 par IP ou tout autre réseau compatible ACN.

Installation

Avant de monter cet apparéil, lisez et assimilez les Consignes de Sécurité. Utilisé au moins deux points de fixation par apparéil. Soyez sur que les crochets sont capables de supporter le poids du produit. Pour voir notre gamme de crochets, rendez-vous sur http://trusst.com/productcategory/truss-clamps.

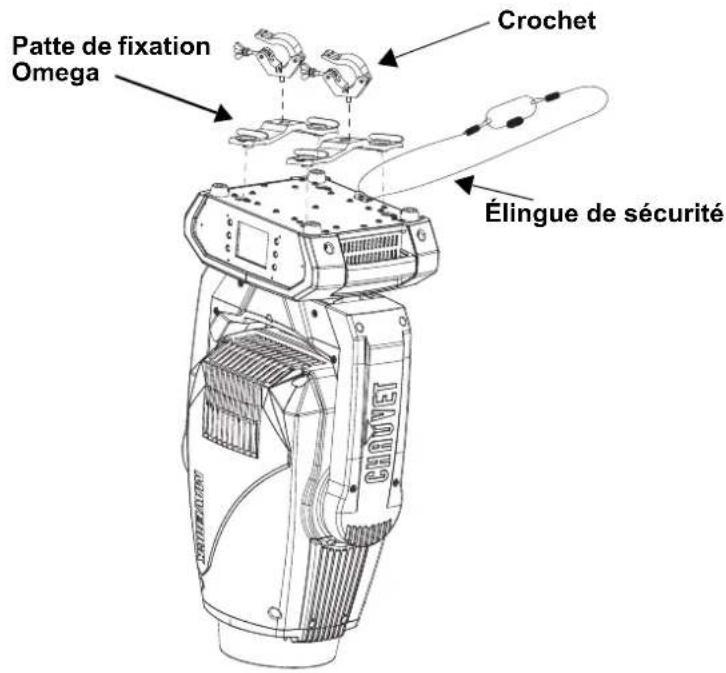

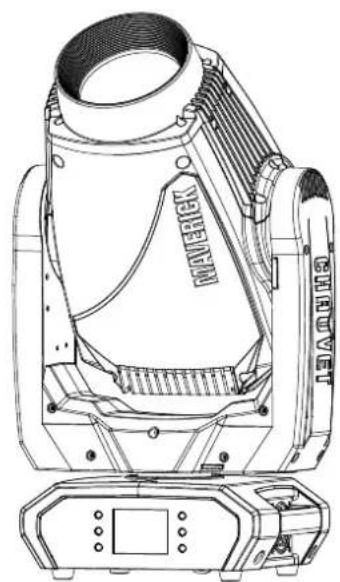

Scheme de Montage de l'Appareil

Montage en Hauteur

Montage au Sol

Description du Tableau de Commandes

Bouton Nom Fonction
< ↑ >	<UP> Permet de naviguer vers le haut dans la liste du menu ou d'incrémenter une valeur numérique dans une fonction
< ⋅ >	< MENU> Permet de sortir du menu ou de la fonction en cours
< ↓ >	<DOWN> Permet de naviguer vers le bas dans la liste du menu ou de déprérenter une valeur numérique dans une fonction
< ← >	<LEFT> Permet de se déplacer vers la gauche dans le menu
< ← >	<ENTER> Active l'entrée de menu actuellément affichée ou confirme la valeur actuellément sélectionnée pour la fonction en cours de selection
< → >	<RIGHT> Permet de se déplacer vers la droite dans le menu

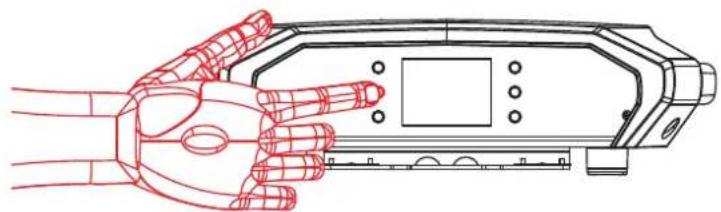

Affichage à piles

Appuyez sur la touche et maintenez-la enfoncée jusqu'à ce que l'écran du menu apparaissse (environ 15 secondes).

Reportez-vous à la page du produit Maverick Force s Spot sur www.chauvetprofessiona.com pour la derniere carte des menu.

Plan du Menu

Menu Principal	Niveau des Programmation Description
Address 001-512 Définir l'adresse de départ
Network Setup	IP Mode	Manual Réglage manuel de l'adresse IP
		DHCP L'adresse IP est définie par le réseau
		Static L'adresse IP est définie par l'appareil
	Universe	000-255 (Art-NetTM)001-256 (sACN)	Définir l'univers
	Ip 002.243.075.222 Réglage de l'adresse IP en mode manuel
	SubMask 255.000.000.000.000		Réglage du masque de sous-réseau en mode manuel
Personality	Dmx Mode 22CH	YES	Sélectionne le mode 22 canaux
		NO
	Dmx Mode 29CH	YES	Sélectionne le mode 29 canaux
		NO
Settings	Control Mode	DMX	Définit le protocole de contrôle
		WDMX
		ArtNet
		sACN
	Pan Reverse	NO Fonctionnement normal du pan
		YES Fonctionnement inversé du pan
	Tilt Reverse	NO Fonctionnement normal du tilt
		YES Fonctionnement inversé du tilt
	Screen Reverse	NO L'écran s'affiche à normal
		YES L'écran s'affiche à l'envers
		AUTO Orientation automatique de l'écran
	Pan Angle	540 Plage d'angle de pan : 540°
		360 Plage d'angle de pan : 360°
		180 Plage d'angle de pan : 180°
	Tilt Angle	270 Plage d'angle de tilt : 270°
		180 Plage d'angle de tilt : 180°
		90 Plage d'angle de tilt : 90°
	BL. O. P/T Move	NO Pas de faire du noir pendant le pan/tilt
		YES Faire du noir pendant le pan/tilt
	BL. O. Color Move	NO Pas de faire du noir pendant le roue de couleur
		YES Faire du noir pendant le roue de couleur
	BL. O. Gobo Move	NO Pas de faire du noir pendant le roue de gobo
		YES Faire du noir pendant le roue de gobo
	Calibration	NO Calibrage déactivé
		YES Calibrage activé
	Touchscreen Lock	NO Écran tactile	activé
		YES Écran tactile	déactivé
	Lock Screen	NO	Boutons de verrouillage et écran tactile Mot de Passe: 2323
		YES
	Swap XY	NO Ne pas permetter le pan et le tilt
		YES Le pan contrôle le tilt et inversement
	WDMX Reset	NO Ne pas réinit aliser le WDMX
		YES Réinitialiser le WDMX

Menu Principal	Niveau de Programmation Description
Settings (suite)	Backlight Timer	30S L'affichage s'éteint après 30 secondes
		1M L'affichage s'éteint après 1 minute
		5M L'affichage s'éteint après 5 minutes
		ON L'affichage resté allumé
	Loss of Data	Hold Conservation du dernier signal reçu
		Close Extinction de l'unité
	Fans	Auto	La vitesse du ventilateur s'adapte à la température de l'appareil
		Full	La vitesse du ventilateur est régée sur la vitesse haute
		ECO Mode silencieux
		TV25	Maintient la sortie LED jusqu'à une température ambiente de 77 °F (25 °C) (TV25) o 95 °F (35 °C) (TV35).
		TV35	Lorsque vous utilisez ces modes de ventilation, veuillez définir les PWM Options sur 6000Hz ou 15000Hz pour éviter tout bruit d'harmonisation possible.
	Dimmer Curve	Linear	Définir la courbe de gradation
		Square
		I Squa
		SCurve
	Dimmer Speed	Smooth	Réglaz la vitesse du gradateur
		Fast
	PWM Option	600Hz	Permet de sélectionner la fréquence de sortie MLI
		1200Hz
		4000Hz
		6000Hz
		15000Hz
	LED POWER 064-255 Définit la sortie maximale de LED
	Min Zoom Focus	NO	Activer/désactiver mise au point du zoom minimum
		YES
	Preset Select	PRESET A	Options de menu des prêrglages enregistrées
		PRESET B
		PRESET C
	Preset Sync	NO Permet de transférer les options de menu des prêrglages enregistrés vers d'autres appareils Maverick Force s Spot de la chaîne DMX en guirlande
		YES
	USB Update	NO	Activé/désactivé mise à jour par USB
		YES
	Reset Function	Pan/Tilt	NO/YES	Réinitialiser chaque fonction de manière individuelle ou toutes les fonctions à partir du démarrage
		Iris/Prism
		Color/CMY
		Gobo/Gobo Rotate
		Frost
		All
	Factory Settings	NO	Réinitialisation aux paramètres par défaut d'usine
		YES
Menu Principal	Niveau de Programmation			Description
Test	Auto Test Teste toutes les fonctions			s automatiquement
	Manual Test	Pan	000-255	Contrôle et tester manuellement chaque paramètre depuis le panneau de commande
		Pan Fine
		Tilt
		Tilt Fine
		P/T Speed
		Dimmer
		Dimmer Fine
		Shutter
		Virtual Shaking
		Cyan
		Magenta
		Yellow
		Color
		Gobo
		Gobo Rotate
		Gobo Index
		Gobo2
		Focus
		Focus Fine
		Focus Auto
		Zoom
		Zoom Fine
		Prism
		Prism Rotate
		Iris
		Frost
		CMY Macro
		CMY Macro Speed
		Special Function
Information	Fixture Information	Ver V_Affiche la version du micrologiciel
		Running Mode _ Affiche le mode d'exécution actuel
		DMX Address _ Affiche l'adresse de départ actuelle
		Temperature _ Affiche la température actuelle en °C
		Fixture Hours _ Affiche le nombre d'heure pendant lequel l'appareil est resté allumé
		Ip _ Affiche l'adresse IP actuelle
		SubMask _ Affiche le masque de sous-réseau actuel
		MAC _ Affiche l'adresse MAC actuelle
	Fan Information	Head Fan1 Speed	-----	Affiche la vitesse des ventilateurs de tête et de base en tr/min
		Head Fan2 Speed
		Base Fan1 Speed
		Base Fan2 Speed
	Error Information			Affiche n'importe erreurs ou "No Error!"
Menu Principal	Niveau de Programmation Description
Information (suite)	Channel Information	Pan	000-255	Affiche toutes les valeurs actuelles des signaux en entrée
		Pan Fine
		Tilt
		Tilt Fine
		P/T Speed
		Dimmer
		Dimmer Fine
		Shutter
		Virtual Shaking
		Cyan
		Magenta
		Yellow
		Color
		Gobo
		Gobo Rotate
		Gobo Index
		Gobo2
		Focus
		Focus Fine
		Focus Auto
		Zoom
		Zoom Fine
		Prism
		Prism Rotate
		Iris
		Frost
		CMY Macro
		CMY Macro Speed
		Special Function

Dmx Mode 29 CH

Valeurs DMX

1 Panoramaique 000 ⇌ 255 0-100%
2	Panoramaique fin	000 ⇌ 255	Contrôle fin (16 bits)
3 Inclinaison 000 ⇌ 255 0-100%
4	Inclinaison fin	000 ⇌ 255	Contrôle fin (16 bits)
5	Vitesse de panoramaamic/ inclinaison	000 ⇌ 255	Rapide à lent
6	G r a d	a t	e u r 000 ⇌ 255 0-100%
7	Gradateur fin	000 ⇌ 255	Contrôle fin (16 bits)
8 Obturator	Roue de couleur	000 ⇌ 003	Fermé
		004 ⇌ 007	Ouvert
		008 ⇌ 076	Stroboscope, lent à rapide
		077 ⇌ 145	Stroboscope de pulsation, lent à rapide
		146 ⇌ 215	Stroboscope aléatoire lent à rapide
		216 ⇌ 255	Ouvert
9 Volet virtuel		000 ⇌ 001	Pas de fonction
		002 ⇌ 128	Stroboscope vibrant, lent à rapide
		129 ⇌ 255	Vibration que s'estompe, lent à rapide
10	Cyan	000 ⇌ 255	0-100%
11	Magenta	000 ⇌ 255	0-100%
12	Jaune	000 ⇌ 255	0-100%
13		000 ⇌ 006	Ouvert
		007 ⇌ 013	Rouge
		014 ⇌ 020	Orange
		021 ⇌ 027	Vert
		028 ⇌ 034	Magenta
		035 ⇌ 041	UV
		042 ⇌ 048	CRI
		049 ⇌ 059	CTB
		060 ⇌ 187	Couleur fendue
		188 ⇌ 219	Défilament inverse de couleur, rapide à lente
		220 ⇌ 223	Arrêt
		224 ⇌ 255	Défilament de couleur, lent à rapide
14	Roue de gobo 1 (rotative) (voir Dessins de Gobos)	000 ⇌ 007	Ouvert
		008 ⇌ 015	Gobo 1 (voilier)
		016 ⇌ 023	Gobo 2 (point radial)
		024 ⇌ 031	Gobo 3 (lame de tondeuse)
		032 ⇌ 039	Gobo 4 (boulons)
		040 ⇌ 047	Gobo 5 (verre de douche)
		048 ⇌ 055	Gobo 6 (nuages balistiques)
		056 ⇌ 063	Gobo 7 ( quatre yeux)
		064 ⇌ 071	Tremblement gobo 7
		072 ⇌ 079	Tremblement gobo 6
		080 ⇌ 087	Tremblement gobo 5
		088 ⇌ 095	Tremblement gobo 4
		096 ⇌ 103	Tremblement gobo 3
		104 ⇌ 111	Tremblement gobo 2
		112 ⇌ 119	Tremblement gobo 1
		120 ⇌ 127	Ouvert
		128 ⇌ 191	Défilament de gobo, lent à rapide
		192 ⇌ 255	Défilament inverse de gobo, lent à rapide
Canal	Fonction	Valeur	Pourcentage/Configuration
15 Rotation de gobo 1		000 ⇌ 063	Index de rotation de gobo
		064 ⇌ 145	Rotation de gobo, rapide à lent
		146 ⇌ 149	Arrêt
		150 ⇌ 231	Rotation inverse de gobo, lent à rapide
		232 ⇌ 255	Effet de rebond, court à long
16	Gobo 1 rotation fin	000 ⇌ 255	Contrôle fin (16 bits)
17	Roue de gobo 2 (statique) (voir Dessins de Gobos)	000 ⇌ 005	Ouvert
		006 ⇌ 011	Gobo 1 (faisceau)
		012 ⇌ 017	Gobo 2 (barres)
		018 ⇌ 023	Gobo 3 (cercles)
		024 ⇌ 029	Gobo 4 (rupture)
		030 ⇌ 035	Gobo 5 (points)
		036 ⇌ 041	Gobo 6 (circuits)
		042 ⇌ 047	Gobo 7 (triangles)
		048 ⇌ 053	Gobo 8 (forêt)
		054 ⇌ 063	Gobo 9 (arcs-en-ciel)
		064 ⇌ 069	Tremblement gobo 9
		070 ⇌ 075	Tremblement gobo 8
		076 ⇌ 081	Tremblement gobo 7
		082 ⇌ 087	Tremblement gobo 6
		088 ⇌ 093	Tremblement gobo 5
		094 ⇌ 099	Tremblement gobo 4
		100 ⇌ 105	Tremblement gobo 3
		106 ⇌ 111	Tremblement gobo 2
		112 ⇌ 117	Tremblement gobo 1
		118 ⇌ 127	Ouvert
		128 ⇌ 191	Défilament de gobo, lent à rapide
		192 ⇌ 255	Défilament inverse de gobo, lent à rapide
18 Focus 000 ⇌ 255 0-100%
19	Focus fin	000 ⇌ 255	Contrôle fin (16 bits)
20 Focus automatique		000 ⇌ 010	Pas de fonction
		011 ⇌ 030	0-5 m focus automatique
		031 ⇌ 050	6 m focus automatique
		051 ⇌ 070	7 m focus automatique
		071 ⇌ 090	8 m focus automatique
		091 ⇌ 110	9 m focus automatique
		111 ⇌ 130	10 m focus automatique
		131 ⇌ 150	12.5 m focus automatique
		151 ⇌ 170	15 m focus automatique
		171 ⇌ 190	17.5 m focus automatique
		191 ⇌ 210	20-60 m focus automatique
		211 ⇌ 255	Détection automatique de distance
21 Zoom 000 ⇌ 255 0-100%
22	Zoom fin	000 ⇌ 255	Contrôle fin (16 bits)
23 Prisme		000 ⇌ 004	Pas de fonction
		005 ⇌ 255	Effet de prisme
24 Rotation de prisme		000 ⇌ 127	Index de rotation de prisme
		128 ⇌ 189	Rotation de prisme, rapide à lent
		190 ⇌ 193	Arrêt
		194 ⇌ 255	Rotation inverse de prisme, lent à rapide
25 Iris		000 ⇌ 063	0-100%
		064 ⇌ 127	Changement automatique, lent à rapide
		128 ⇌ 191	Étendre lent, rétrécir rapide (lent à rapide)
		192 ⇌ 255	Rétrécir lent, étendre rapide (lent à rapide)
26 Diffuseur 000 ⇌ 255 0-100%

Canal Fonction Valeur Pourcentage / Configuration
27 Macro CMY	000 ⇌ 009	Pas de fonction
	010 ⇌ 014	CTO complet
	015 ⇌ 020	½ CTO
	021 ⇌ 255	Macro CMY
28	Vitesse de macro CMY	000 ⇌ 255 Vitesse de macro CMY, rapide à lent
29 Contrôle	000 ⇌ 007	Pas de fonction
	008 ⇌ 015	Faire le noir pendant panoramaque et inclinaison
	016 ⇌ 023	Faire le noir pendant couleur
	024 ⇌ 031	Faire le noir pendant gobo
	032 ⇌ 039	Faire le noir pendant panoramaque/inclinaison/ Couleur
	040 ⇌ 047	Faire le noir pendant panoramaque/inclinaison/gobo
	048 ⇌ 055	Faire le noir pendant panoramaque/inclinaison/ Couleur/gobo
	056 ⇌ 095	Pas de fonction
	096 ⇌ 103	Réinitialisation de panoramaque
	104 ⇌ 111	Réinitialisation de l'inclinaison
	112 ⇌ 119	Réinitialisation couleur
	120 ⇌ 127	Réinitialisation de roues de gobo & rotation gobo
	128 ⇌ 131	Gobo à haute température de couleur activé
	132 ⇌ 135	Gobo haute température de couleur désactivé
	136 ⇌ 143	Réinitialisation prismes
	144 ⇌ 151	Pas de fonction
	152 ⇌ 159	Tout réinitialiser
	160 ⇌ 167	Réinitialisation iris
	168 ⇌ 175	Réinitialisation diffusion
	176 ⇌ 183	Réinitialisation zoom
	184 ⇌ 191	Réinitialisation CMY
	192 ⇌ 199	Ventilateur en mode ECO
	200 ⇌ 207	Vitesse maximale ventilateur
	208 ⇌ 215	Ventilateur automatique
	216 ⇌ 217	Ventilateur TV25
	218 ⇌ 220	Ventilateur TV35
	221 ⇌ 225	Mode rapide iris
	226 ⇌ 230	Mode lisse iris
	231 ⇌ 235	Permutation XY activée
	236 ⇌ 240	Permutation XY désactivée
	241 ⇌ 245	Activer la mise au point du zoom minimum
	246 ⇌ 250	Déspectiver la mise au point du zoom minimum
	251 ⇌ 255	Pas de fonction

Dmx Mode 22 CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Panoramaique 000 ⇌ 255 0-100%
2	Panoramaique fin	000 ⇌ 255	Contrôle fin (16 bits)
3 Inclinaison 000 ⇌ 255 0-100%
4	Inclinaison fin	000 ⇌ 255	Contrôle fin (16 bits)
5	Vitesse de panoramaque/inclinaison	000 ⇌ 255	Rapide à lent
6 Gradateur 000 ⇌ 255 0-100%
7 Obturator	Roue de couleur	000 ⇌ 003	Fermé
		004 ⇌ 007	Ouvert
		008 ⇌ 076	Stroboscope, lent à rapide
		077 ⇌ 145	Stroboscope de pulsation, lent à rapide
		146 ⇌ 215	Stroboscope aléatoire lent à rapide
		216 ⇌ 255	Ouvert
8 Volet virtuel	virtual	000 ⇌ 001	Pas de fonction
		002 ⇌ 128	Stroboscope vibrant, lent à rapide
		129 ⇌ 255	Vibration que s'estompe, lent à rapide
9 C y a n		000 ⇌ 255 0-100%
10 Magenta	Magenta	000 ⇌ 255	0-100%
11 Jaune		000 ⇌ 255	0-100%
12	Roue de couleur	000 ⇌ 006	Ouvert
		007 ⇌ 013	Rouge
		014 ⇌ 020	Orange
		021 ⇌ 027	Vert
		028 ⇌ 034	Magenta
		035 ⇌ 041	UV
		042 ⇌ 048	CRI
		049 ⇌ 059	CTB
		060 ⇌ 187	Couleur fendue
		188 ⇌ 219	Défilament inverse de couleur, rapide à lente
		220 ⇌ 223	Arrêt
		224 ⇌ 255	Défilament de couleur, lent à rapide
13	Roue de gobo 1(rotative)(voir Dessins de Gobos)	000 ⇌ 007	Ouvert
		008 ⇌ 015	Gobo 1 (voilier)
		016 ⇌ 023	Gobo 2 (point radial)
		024 ⇌ 031	Gobo 3 (lame de tondeuse)
		032 ⇌ 039	Gobo 4 (boulons)
		040 ⇌ 047	Gobo 5 (verre de douche)
		048 ⇌ 055	Gobo 6 (nuages balistiques)
		056 ⇌ 063	Gobo 7 (quatre yeux)
		064 ⇌ 071	Tremblement gobo 7
		072 ⇌ 079	Tremblement gobo 6
		080 ⇌ 087	Tremblement gobo 5
		088 ⇌ 095	Tremblement gobo 4
		096 ⇌ 103	Tremblement gobo 3
		104 ⇌ 111	Tremblement gobo 2
		112 ⇌ 119	Tremblement gobo 1
		120 ⇌ 127	Ouvert
		128 ⇌ 191	Défilament de gobo, lent à rapide
		192 ⇌ 255	Défilament inverse de gobo, lent à rapide
14 Rotation de gobo 1		000 ⇌ 063	Index de rotation de gobo
		064 ⇌ 145	Rotation de gobo, rapide à lent
		146 ⇌ 149	Arrêt
		150 ⇌ 231	Rotation inverse de gobo, lent à rapide
		232 ⇌ 255	Effet de rebond, court à long

Canal Fonction Valeur Pourcentage/Configuration
15	Roue de gobo 2 (statique) (voir Dessins de Gobos)	000 ⇌ 005 Ouvert006 ⇌ 011 Gobo 1 (faisceau)012 ⇌ 017 Gobo 2 (barres)018 ⇌ 023 Gobo 3 (cercles)024 ⇌ 029 Gobo 4 (rupture)030 ⇌ 035 Gobo 5 (points)036 ⇌ 041 Gobo 6 (circuits)042 ⇌ 047 Gobo 7 (triangles)048 ⇌ 053 Gobo 8 (forêt)054 ⇌ 063 Gobo 9 (arcs-en-ciel)064 ⇌ 069 Tremblement gobo 9070 ⇌ 075 Tremblement gobo 8076 ⇌ 081 Tremblement gobo 7082 ⇌ 087 Tremblement gobo 6088 ⇌ 093 Tremblement gobo 5094 ⇌ 099 Tremblement gobo 4100 ⇌ 105 Tremblement gobo 3106 ⇌ 111 Tremblement gobo 2112 ⇌ 117 Tremblement gobo 1118 ⇌ 127 Ouvert128 ⇌ 191 Défilament de gobo, lent à rapide192 ⇌ 255Défilament inverse de gobo, lent à rapide
16 Focus 000 ⇌ 255 0–100%
17 Zoom 000 ⇌ 255 0–100%
18 Prisme		000 ⇌ 004 Pas de fonction005 ⇌ 255 Effet de prisme
19 Rotation de prisme		000 ⇌ 127 Index de rotation de prisme128 ⇌ 189 Rotation de prisme, rapide à lent190 ⇌ 193 Arrêt194 ⇌ 255 Rotation inverse de prisme, lent à rapide
20 Iris		000 ⇌ 063 0–100%064 ⇌ 127 Changement automatique, lent à rapide128 ⇌ 191 Étendre lent, rétrécir rapide (lent à rapide)192 ⇌ 255Rétrécir lent, étendre rapide (lent à rapide)
21 Diffuseur 000 ⇌ 255 0–100%

Canal	Fonction	Valeur	Pourcentage/Configuration
		000 ⇌ 007	Pas de fonction
		008 ⇌ 015	Faire le noir pendant panoramaique et inclinaison
		016 ⇌ 023	Faire le noir pendant couleur
		024 ⇌ 031	Faire le noir pendant gobo
		032 ⇌ 039	Faire le noir pendant panoramaique/inclinaison/couleur
		040 ⇌ 047	Faire le noir pendant panoramaique/inclinaison/gobo
		048 ⇌ 055	Faire le noir pendant panoramaique/inclinaison/couleur/gobo
		056 ⇌ 095	Pas de fonction
		096 ⇌ 103	Réinitialisation de panoramaique
		104 ⇌ 111	Réinitialisation de l'inclinaison
		112 ⇌ 119	Réinitialisation couleur
		120 ⇌ 127	Réinitialisation de roues de gobo & rotation gobo
		128 ⇌ 131	Gobo à haute température de couleur activé
		132 ⇌ 135	Gobo haute température de couleur désactivé
		136 ⇌ 143	Réinitialisation prismes
		144 ⇌ 151	Pas de fonction
22 Contrôle		152 ⇌ 159	Tout réinitialiser
		160 ⇌ 167	Réinitialisation iris
		168 ⇌ 175	Réinitialisation diffusion
		176 ⇌ 183	Réinitialisation zoom
		184 ⇌ 191	Réinitialisation CMY
		192 ⇌ 199	Ventilateur en mode ECO
		200 ⇌ 207	Vitesse maximale ventilateur
		208 ⇌ 215	Ventilateur automatique
		216 ⇌ 217	Ventilateur TV25
		218 ⇌ 220	Ventilateur TV35
		221 ⇌ 225	Mode rapide iris
		226 ⇌ 230	Mode lisse iris
		231 ⇌ 235	Permutation XY activée
		236 ⇌ 240	Permutation XY désactivée
		241 ⇌ 245	Activer la mise au point du zoom minimum
		246 ⇌ 250	Déactualer la mise au point du zoom minimum
		251 ⇌ 255	Pas de fonction

Dessins de Gobos

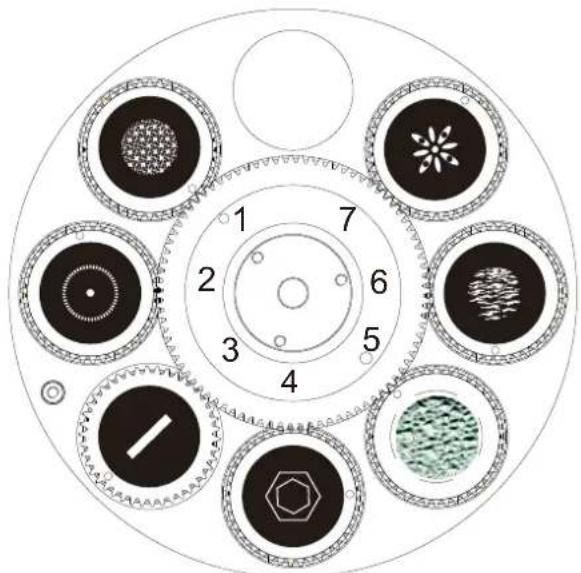

Roue de gobo rotative

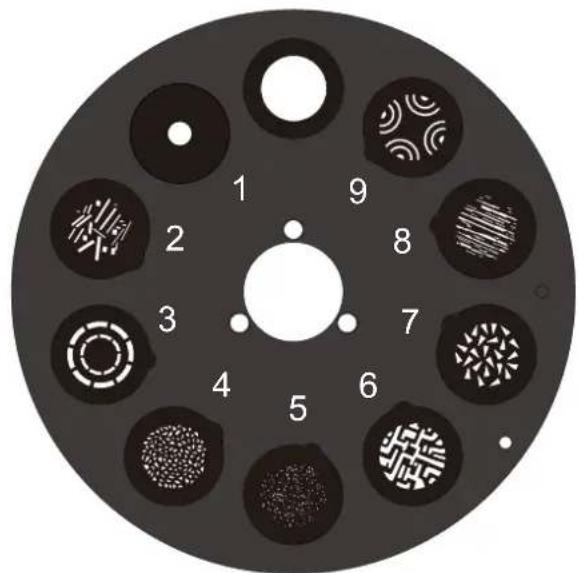

Roue de gobo statique
