Über diese Schnellanleitung

In der Schnellanleitung des Maverick Force s Spot finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menuoptionen und DMX-Werte des Geräts. Laden Sie fur weiterfuhrende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRANKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschrankten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass these Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Handler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein,Müssen. ES BESTHEN KEINE WEITEREN AUSDRUCKLICHEN ODER

STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein konnen. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sichitte an ihren lokalen Handler.

Sicherheitshinweise

Die Leuchte ist ausschließlich für den professionellen Einsatz bestimmt.
- Dieses Gerat NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
- NiEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
VORSICHT: Blitzlicht kann nachweislich epileptische Anfälle auslösen. Der Bediener ist angehalten, die vor Ort geltenden Vorschriften und Gesetze zum Einsatz von Stroboskopgräten einzuhalten.
Um unnotigen Verschleiz zu vermeiden und die Lebensdauer des Gerats zu verlangern, trennen Sie wahrend längerer Perioden des Nichtgebrauchs das Gerat vom Stromnetz - entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.
VORSICHT: Beim Transport des Geräts von einer Umgebung mit außergewöhnlichen Temperaturen in eine andere solche Umgebung (z. B. aus einem kalten Transporter in einen warm-feuchten Ballsaal) kann an der im Gerät enthaltenen Elektronik Wasser kondensieren. Um einen Defekt zu vermeiden, muss sich das Gerät erst in der neuen Umgebung akklimatisiert haben, bevor es an die Stromversorgung angeschlossen werden kann.
VORSICHT: Das Gehäuse theses Produkts kann während des Betriebs heißt werden.
- Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von mindestens 50 cm zu den angrenzenden Flächen.
Die Leuchte sollte so positioniert werden, dass ein langes starres Schauen in die Leuchte in einem Abstand von weniger als 4,7 m nicht zu erwarten ist.
- Belassen Sie KEINE entflammbaren Materialien in einem Umkreis von 50 cm diesen Geräts, während es in Betrieb oder an der Stromversorgung angeschlossen ist.
- VERWENDEN Sie bei Montage über Kopf immer ein Sicherungsseil.
- Nehmen sie das Gerät NICHT im Freien oder an einem Ort in Betrieb, der durch Staubentwicklung, übermäßige Hitze, Wasser oder hohe Luftfeuchtigkeit charakterisiert ist. (IP20)
- NiEMALS das Gerät in Betrieb besteht, wenn Ihnen das Gehäuse, die Linsen oder das Kabel beschädigt erschinen.
Schlieben Sie these geser Nicht an einen Dimmer oder Regelwiderstand an.
Schlieben Sie theseus Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.
- Das Gerät NUR an den Höhe-/Befestigungsbügeln oder Griffen/TRagen.
- Ist das externe flexible Kabel dieser Leuche beschädigt, muss es durch ein gleichwertiges Kabel oder ein ausschließlich vom Hersteller oder dessen Vertriebspartner erhältliches Kabel ersetzt werden.
Das in dieser Leuche enthaltene Leuchtmittelarf nur vom Hersteller oder dessen Vertriebspartner oder einer ahnlich qualifizierten Person ausgetauscht werden.
- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
Die maximal zulässige Umgebungstemperatur beträgt 45^ . Nehmen Sie das Gerät nicht bei hohenen Temperaturen in Betrieb.

FCC-Konformität

Dieses Gerät erfüllt Teil 15, Teil B, der FCC-Bestimmungen. Der Betrieb ist an folgende zwei Bedingungen geknüpf:

1. Dieses Gerat darf keine schädlichen Interferenzen verursachen, und
2. Dieses Gerät muss empfangende Interferenzen aufnehmen können, auch Interferenzen, die eventuell einen unerwänschten Betrieb verursichen.

Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden, die für die

Compliance zuständig ist, konnten die Berechtigung des Benutzers zum Betrieb these Geräts aufgeben.

Warning vor Exposition gegenüber HF für Nordamerika und Australien

Warning! Dieses Gerät entspricht den FCC-Grenzwerten für Strahlenbelastung, die für eine nicht kontrollierte Umgebung festgelegt wurden. Dieses Gerät sollte so installiert und in Betrieb gesetzt werden, dass ein Mindeststand von 20 cm zwischen dem Gerät und Ihrkörper gewährleistet ist. Der Senderarf nicht in der Naze anderer Antennen oder Sender aufgestellt oder in Verbindung mit anderen Antennen oder Sendern betrieben werden.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zunehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende theses QRG.

Packungsinhalt

Maverick Force s Spot mit Blendschutz
2 Omega-Hangebuegel mit Befestigungsmaterial
- Seetronic Powerkon IP65 Netzkabel
- Schnellanleitung

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100~240 V AC, 50/60 Hz arbeiten.

Serienschaltung der Geräte

Sie konnen bis zu 2 Maverick Force s Spot Geräte bei 100 V AC, 2 bei 120 V AC, 4 Geräte bei 208 V AC, 5 Geräte bei 230 V AC, und 5 Geräte bei 240 V AC in Serie schalten. Diese Anzahl niemals überschreiben! Stromkabel für die Serienschaltung konnen separat erworben werden.

Wechselstromstecker

Anschluss	Draht (USA)	Draht (Europa)	Schraubenfarbe
Stromführung AC-Leiter Schwarz Braun Gelb/Messingfarben
AC-Neutraleiter Weiß Blau Silber
AC-Erdungsleiter Grün/Gelb	Grün/Gelb	Grün

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlangern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz - entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Mit einem Flachkopfschraubendreher lösen Sie die Abdeckung des Sicherungshalters vom Gehäuse.
3. Entfernen Sie die durchgebrannte Sicherung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
4. Schrauben Sie die Abdeckung der Sicherung wieder ein, und schlieben Sie das Gerät wieder an das Stromnetz an.

DMX-Verbindung

Der Maverick Force s Spot kann mit einem DMX-Controller betrieben werden, wenn eine 3- oder 5-polige DMX-Serienschaltung zum Einsatz kommt. Sie können sich eine Einführung in DMX unter www.chauvetprofessional.com herunterlagen.

DMX-Anschluss

DerMaverickForce'sSpotnutzurseinerKontrollpersonlichkeiten:22Chund29Cheine3-oder5-poligeDMX-Datenverbindung.Informationen zum Anschlieben und Konfigurierenden des Gerats fur einen DMX-BetriebfindenSie in der Bedienungsanleitung.

Remote Device Management bzw. RDM ist ein Standard, mit dem DMX-aktivierte Geräte bidirektonial entlang bestehender DMX-KabelCOMMUNIZIEREN konnen. Lesen Sie die Bedienungsanleitung des DMX-Controllers oder wenden Sie sich an den Hersteller, da nicht alle DMX-Controller über diese Funktion verfügt. Der Maverick Force s Spot unterstützt das RDM-Protekoll, das ein Feedback zur Vornahme von Änderungen der Menüoptionen erlaubt. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Signalanschluss

Sie konnen den Maverick Force s Spot per Ethernet mit einer Controller-Software verbinden. Werden an de mit Art-Net™ oder sACN kompatible Produkte zusammen mit dem Maverick Force s Spot verwendet, konnen Sie jedem der Produkte innerhalb eines einzigen Netzwerks ansteuern. Informationen zum Anschlieben und Konfigurieren des Produkts für diese Signale finden Sie in der Bedienungsanleitung.

Art-NetTM-Verbinding

Art-NetTM ist ein Ethernet-Protopoll, das mit TCP/IP eine große Menge an DMX512-Daten über ein groBes Netzwerk an eine Amphenol XLR Net RJ45-Verbindung überträgt. Das Dokument des Art-NetTM-Protopolls konnen Sie unter www.chauvetprofessional.com herunterlagen. Chauvet Professional empfeht für Beste Ergebnisse die Verwendung von unicast Art-NetTM. Art-NetTM-Design und -Copyright Artistic Licence Holdings Ltd.

sACN-Verbinding

Das auch als ANSI E1.31 besteht Streaming-ACN ist ein Ethernet-Protokoll, das auf das Layering und die Formatierung von Architecture for Control Networks zusückgreift, um DMX512-Daten "over IP" oder ein anderes mit ACN kompatibles Netzwerk übermittelt.

Montage

Lesen Sie vor der Montage these Gerats die Sicherheitshinweise durch. Mindestens zwei Befestigungspunkt pro Gerat verwenden. Stellen Sie safer, dass die Befestigungsklemmen davon ausgelegt sind, das Produktgewicht trag zu konnen. Informationen zu unserer CHAUVET-Produktlinie fur Befestigungsklemmen finden Sie unter http://truss.com/productcategory/truss-clamps/.

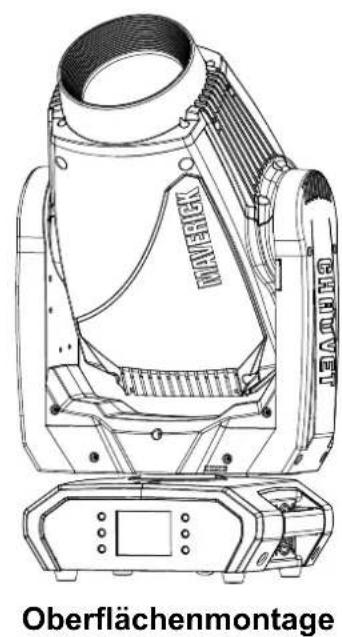

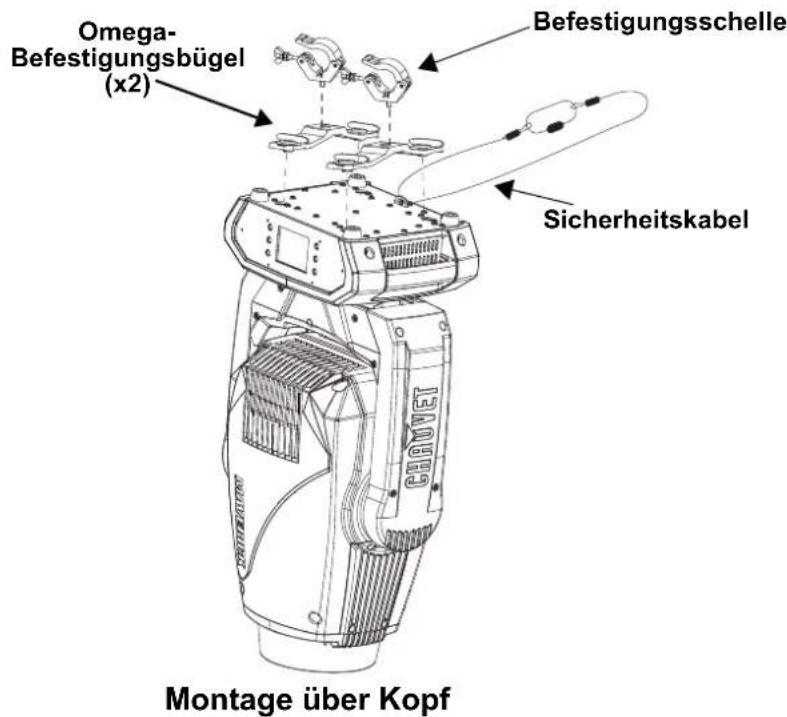

Montageansicht

Beschreibung des Bedienfeldes

Taste Name Funktion
< ↑>	<UP>	Damit navigieren Sie sich durch die Menüpunkte nach oben oder erhöhen den numerischen Wert der entsprechenden Funktion
< ⋅ >	< MENU>	Damit verlassen Sie das aktuelle Menu oder die Funktion
< ↓ >	<DOWN>	Damit navigieren Sie sich durch die Menüpunkte nach unten oder verringern den numerischen Wert der entsprechenden Funktion
< ← >	<LEFT>	Damit navigieren Sie nach links durch die Menüpunkte
< ← ↓ >	<ENTER>	Damit wird das aktuell angezeigte Menu aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt
< ➔ >	<RIGHT>	Damit navigieren Sie nach rechts durch die Menüpunkte

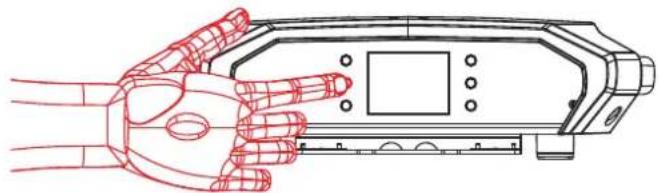

Batteriebetriebene Anzeige

Halten Sie gedrückt, bis der Menübildschirm angezeigt wird (ungeführ 15 Sekunden).

Die neueste Menukarte finden Sie auf der Maverick Force s Spot-produktseite unter www.chauvetprofessional.com.

Menüstruktur

Hauptebene Programmierebenen Beschreibung
Address 001-512 Stellt die Startadresse ein
Network Setup	IP Mode	Manual Manuelle Einstellung der IP-Adresse
		DHCP Netzwerk stellt IP-Adresse ein
		Static Gerät stellt IP-Adresse ein
	Universe	000-255 (Art-NetTM)001-256 (sACN)	Stellt die Umgebung ein
	Ip 002.243.075.222 Legt IP-Adresse im manuellen Modus fest
	SubMask 255.000.000.000		Legt Subnetmaske im manuellen Modus fest
Personality	Dmx Mode 22CH	YES	Wählt den 22-Kanal-Modus
		NO
	Dmx Mode 29CH	YES	Wählt den 29-Kanal-Modus
		NO
Settings	Control Mode	DMX	Legt das Steuerungsprotokoll fest
		WDMX
		ArtNet
		sACN
	Pan Reverse	NO Schwenk Normal
		YES Umgekehrte	Schwenkung
	Tilt Reverse	NO Neigung Normal
		YES Umgekehrte	Neigung
	Screen Reverse	NO Normale Anzeige
		YES Umgekehrte	Anzeige
		AUTO Automatische Anzeigerichtigung
	Pan Angle	540	Schwenkungsbereich 540°
		360	Schwenkungsbereich 360°
		180	Schwenkungsbereich 180°
	Tilt Angle	270	Neigungsbereich 270°
		180	Neigungsbereich 180°
		90	Neigungsbereich 90°
	BL. O. P/T Move	NO	Während Schwenkung/Neigung nicht verdunkeln
		YES Während Schwenkung/Neigung verdunkeln
	BL. O. Color Move	NO	Während das Farbrad bewegt nicht verdunkeln
		YES Während das Farbrad bewegt verdunkeln
	BL. O. Gobo Move	NO	Während das Goborad bewegt nicht verdunkeln
		YES Während das Goborad bewegt verdunkeln
	Calibration	NO Kalibrierung	deaktiviert
		YES Kalibrierung	aktiviert
	Touchscreen Lock	NO Touchscreen	aktiviert
		YES Touchscreen	deaktiviert
	Lock Screen	NO	Sperrt die Tasten und den Touchscreen-Bildschirm. Sicherheitscode: 0923
		YES
	Swap XY	NO Schwenkung	und Neigung nicht tauschen
		YES	Schwenkung steuer Neigung, und umgekehrt
	WDMX Reset	NO WDMX nicht zurecksetzen
		YES WDMX zurerücksetzen

Hauptebene Programmierebenen Beschreibung
Settings(Fortsetzung)	Backlight Timer	30S Anzeige schaltet nach 30 Sekunden ab
		1M Anzeige schaltet nach 1 Minute ab
		5M Anzeige schaltet nach 5 Minuten ab
		ON Anzeige bleibt an
	Loss of Data	Hold Hätt das zuleitetzt erhaltene Signal
		Close Verdunkelt	Gerät
	Fans	Auto Lüfterdrehzahl gemäß Gerätetemperatur
		Full Lüfterdrehzahl auf volle Drehzahl
		ECO Lautloser Modus
		TV25	Hätt den LED-Ausgang auf einer Umgebungstemperatur von 77 °F (25 °C) (TV25) oder 95 °F (35 °C) (TV35).
		TV35	Wenn Sie diese Lüftermodi verwenden, stellen Sie die PWM Options auf 6000Hz oder 15000Hz ein, um mögliche Harmonisierungsgeräusch zu vermeiden.
	Dimmer Curve	Linear	Stellt die Dimmungskurve ein
		Square
		I Squa
		SCurve
		Linear2
	Dimmer Speed	Smooth	Stellen Sie die Dimmergeschwindigkeit ein
		Fast
	PWM Option	600Hz	Legt die Frequenz der Puls-Weiten-Modulation fest
		1200Hz
		4000Hz
		6000Hz
		15000Hz
	LED POWER 064-255 Stellt den maximalen Leistung der LED ein
	Min Zoom Focus	NO	Aktiviert/deaktiviert minimaler Zoomfokus
		YES
	Preset Select	PRESET A	Aufgezeichnete Voreinstellungen-Menüoptionen
		PRESET B
		PRESET C
	Preset Sync	NO Ermöglicht de	Übermittlung aufgezeichneter Voreinstellungen-Menüoptionen an andere Maverick Force s Spot-Geräte in der DMX-Serienschaltung
		YES
	USB Update	NO	Aktiviert/deaktiviert die Aktualisierung über USB
		YES
	Reset Function	Pan/Tilt	NO/YES
		Iris/Prism
		Color/CMY
		Gobo/Gobo Rotate
		Frost
		All
	Factory Settings	NO	Setzt auf die standardmäßigen Werkseinstellungen zurück
		YES
Hauptebene	Programmiereben			Beschreibung
	Auto Test Automatischer Test aller			Funktionen
Test	Manual Test	Pan		000-255 Manuelle Steuerung und Test aller Einstellungen vom Bedienfeld aus
		Pan Fine
		Tilt
		Tilt Fine
		P/T Speed
		Dimmer
		Dimmer Fine
		Shutter
		Virtual Shaking
		Cyan
		Magenta
		Yellow
		Color
		Gobo
		Gobo Rotate
		Gobo Index
		Gobo2
		Focus
		Focus Fine
		Focus Auto
		Zoom
		Zoom Fine
		Prism
		Prism Rotate
		Iris
		Frost
		CMY Macro
		CMY Macro Speed
		Special Function
Information	Fixture Information	Ver V_Zeigt die Firmware-Version an
		Running Mode ____ Zeigt den aktuellenten Betriebsmodus an
		DMX Address ____ Zeigt die aktuellentemix DMX-Startadresse an
		Temperature ____		Zeigt die aktuellen Temperatur in °C an
		Fixture Hours ____		Zeigt an, wie lange das Gerät eingeschaltet gewesen ist
		Ip ____	Zeigt die aktuellen IP-Adresse an
		SubMask ____	Zeigt die aktuellen Subnetzmaske an
		MAC ____	Zeigt die aktuellen Mac-Adresse an
	Fan Information	Head Fan1 Speed		Zeigt die Drehzahl der Kopf- und Basislufter in U/min an
		Head Fan2 Speed
		Base Fan1 Speed
		Base Fan2 Speed
	Error Information		-----	Zeigt jegliche Fehler oder “No Error!” an

Hauptebene Programmierebenen Beschreibung

Information (Fortsetzung)	Channel Information	Pan	000-255
		Pan Fine
		Tilt
		Tilt Fine
		P/T Speed
		Dimmer
		Dimmer Fine
		Shutter
		Virtual Shaking
		Cyan
		Magenta
		Yellow
		Color
		Gobo
		Gobo Rotate
		Gobo Index
		Gobo2
		Focus
		Focus Fine
		Focus Auto
		Zoom
		Zoom Fine
		Prism
		Prism Rotate
		Iris
		Frost
		CMY Macro
		CMY Macro Speed
		Special Function

Dmx Mode 29 CH

DMX Werte

Kanal Funktion Wert Prozent/Einstellung
1 Schwenkung 000 ⇌ 255 0-100%
2	Feinschwenkung	000 ⇌ 255	Feinkontrolle (16-Bit)
3 Neigung 000 ⇌ 255 0-100%
4	Feinneigung	000 ⇌ 255	Feinkontrolle (16-Bit)
5	Schwenk-/Neigungs-Geschwindigkeit	000 ⇌ 255	Schnell bis langsam
6 Dimmer 000 ⇌ 255 0-100%
7	Feine Dimmer	000 ⇌ 255	Feinkontrolle (16-Bit)
8 Shutter		000 ⇌ 003	Geschlüssen
		004 ⇌ 007	Offen
		008 ⇌ 076	Stroboskop, langsam bis Schnell
		077 ⇌ 145	Pulse-Strobe, langsam bis Schnell
		146 ⇌ 215	Zufalls-Strobe, langsam bis Schnell
		216 ⇌ 255	Offen
9 Virtuelles Stroboskop		000 ⇌ 001	Keine Funktion
		002 ⇌ 128	Schütteln-Strobe, langsam bis Schnell
		129 ⇌ 255	Verblassen schütteln, langsam bis Schnell
10	Cyan	000 ⇌ 255	0-100%
11	Magenta	000 ⇌ 255	0-100%
12	Gelb	000 ⇌ 255	0-100%
13 FarBrad		000 ⇌ 006	Offen
		007 ⇌ 013	Rot
		014 ⇌ 020	Orange
		021 ⇌ 027	Grün
		028 ⇌ 034	Magenta
		035 ⇌ 041	UV
		042 ⇌ 048	CRI
		049 ⇌ 059	CTB
		060 ⇌ 187	Geteilte Farbe
		188 ⇌ 219	Reverse-Color-Scroll, Schnell bis langsam
		220 ⇌ 223	Anhalten
		224 ⇌ 255	Farbrolle, langsam bis Schnell

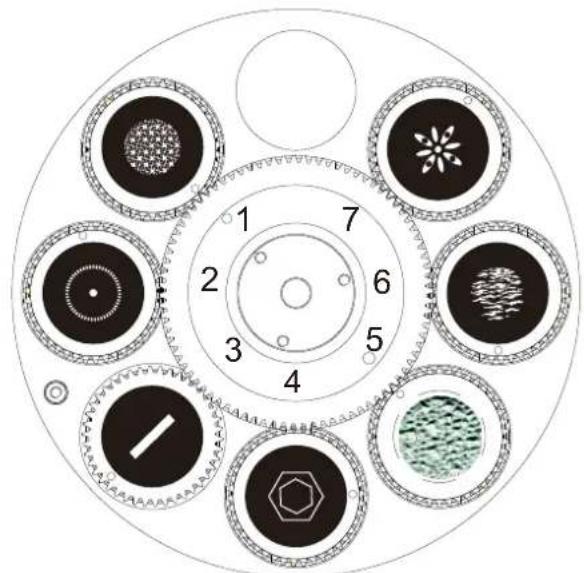

14	Goborad 1 (rotierend)(siehe Gobo-Designs)	000 ⇌ 007	Offen
		008 ⇌ 015	Gobo 1 (Segelboote)
		016 ⇌ 023	Gobo 2 (Radialpunkt)
		024 ⇌ 031	Gobo 3 (Rasenmäherklinge)
		032 ⇌ 039	Gobo 4 (Bolzen)
		040 ⇌ 047	Gobo 5 (Duschglas)
		048 ⇌ 055	Gobo 6 (Ballistische Wolken)
		056 ⇌ 063	Gobo 7 (Vier Augen)
		064 ⇌ 071	Gobo 7 schütteln
		072 ⇌ 079	Gobo 6 schütteln
		080 ⇌ 087	Gobo 5 schütteln
		088 ⇌ 095	Gobo 4 schütteln
		096 ⇌ 103	Gobo 3 schütteln
		104 ⇌ 111	Gobo 2 schütteln
		112 ⇌ 119	Gobo 1 schütteln
		120 ⇌ 127	Offen
		128 ⇌ 191	Kreiseleffekt, langsam bis Schnell
		192 ⇌ 255	Kreiseleffekt in umgekehrter Richtung, langsam bis Schnell
Kanal	Funktion	Wert	Prozent/Einstellung
15 Gobo 1 Rotation		000 ⇌ 063Rotierender Gobo-Indizierung064 ⇌ 145Gobo-Rotationseffekt, schnell bis langsam146 ⇌ 149Anhalten150 ⇌ 231Umgekehrter Gobo-Rotationseffekt, langsam bis schnell232 ⇌ 255Bounce-Effekt, kurz bis lang	16
16	Gobo 1 Rotation fein	000 ⇌ 255Feinkontrolle (16-Bit)	17
	Goborad 2 (statisch)(siehe Gobo-Designs)	000 ⇌ 005Offen006 ⇌ 011Gobo 1 (Strahl)012 ⇌ 017Gobo 2 (Riegel)018 ⇌ 023Gobo 3 (Kreise)024 ⇌ 029Gobo 4 (Zerbrenchen)030 ⇌ 035Gobo 5 (Punkte)036 ⇌ 041Gobo 6 (Schaltungen)042 ⇌ 047Gobo 7 (Dreiecke)048 ⇌ 053Gobo 8 (Wald)054 ⇌ 063Gobo 9 (Regenbögen)064 ⇌ 069Gobo 9 schütteln070 ⇌ 075Gobo 8 schütteln076 ⇌ 081Gobo 7 schütteln082 ⇌ 087Gobo 6 schütteln088 ⇌ 093Gobo 5 schütteln094 ⇌ 099Gobo 4 schütteln100 ⇌ 105Gobo 3 schütteln106 ⇌ 111Gobo 2 schütteln112 ⇌ 117Gobo 1 schütteln118 ⇌ 127Offen128 ⇌ 191Kreiseleffekt, langsam bis schnell192 ⇌ 255Kreiseleffekt in umgekehrter Richtung, langsam bis schnell	18 Fokus 000 ⇌ 255 0–100%
19	Feiner Fokus	000 ⇌ 255Feinkontrolle (16-Bit)	20 Automatischer Fokus
	Feiner Fokus	000 ⇌ 010Keine Funktion011 ⇌ 0300–5 m031 ⇌ 0506 m051 ⇌ 0707 m071 ⇌ 0908 m091 ⇌ 1109 m111 ⇌ 13010 m131 ⇌ 15012.5m151 ⇌ 17015 m171 ⇌ 19017.5m191 ⇌ 21020–60m211 ⇌ 255Entfernung automatisch ermitteltin	21 Zoom 000 ⇌ 255 0–100%
22	Feiner Zoom	000 ⇌ 255Feinkontrolle (16-Bit)	23 Prisma
	Feiner Zoom	000 ⇌ 004Keine Funktion005 ⇌ 255Prismeneffekt 1	24 Prisma Rotation
	Feiner Zoom	000 ⇌ 127Prisma Rotation-Indexierung128 ⇌ 189Prisma Rotation, schnell bis langsam190 ⇌ 193Anhalten194 ⇌ 255Umgekehrter Prisma Rotation, langsam bis schnell	25 Irisblende
25	Frosteffekt	000 ⇌ 0630–100%	26
	Frosteffekt	064 ⇌ 127Automatisch ändern, langsam bis schnell128 ⇌ 191Langsam ausdehnene, schnell schrumpfen (langsam bis schnell)192 ⇌ 255Langsam schrumpfen, schnell ausdehnene (langsam bis schnell)	26
Kanal Funktion Wert Prozent/Einstellung
27 CMY-Makro	000 ⇌ 009	Keine Funktion
	010 ⇌ 014	Voller CTO
	015 ⇌ 020	½ CTO
	021 ⇌ 255	CMY-Makro
28 Makro Geschwindigkeit	000 ⇌ 255	CMY-Makro Geschwindigkeit, schnell bis langsam
29 Steuerung	000 ⇌ 007	Keine Funktion
	008 ⇌ 015	Schwenkung/Neigung Verdunkelung
	016 ⇌ 023	Farbrad Verdunkelung
	024 ⇌ 031	Gobo Verdunkelung
	032 ⇌ 039	Schwenkung/Neigung/Farbrad Verdunkelung
	040 ⇌ 047	Schwenkung/Neigung/Gobo Verdunkelung
	048 ⇌ 055	Schwenkung/Neigung/Farbrad/Gobo Verdunkelung
	056 ⇌ 095	Keine Funktion
	096 ⇌ 103	Schwenkung zurücksetzen
	104 ⇌ 111	Neigung zurücksetzen
	112 ⇌ 119	Farbrad zurücksetzen
	120 ⇌ 127	Goborädern zurücksetzen
	128 ⇌ 131	Gobo mit hoher Farbtemperatur aktiviert
	132 ⇌ 135	Gobo mit hoher Farbtemperatur deaktiviert
	136 ⇌ 143	Prismen zurücksetzen
	144 ⇌ 151	Keine Funktion
	152 ⇌ 159	Alle zurücksetzen
	160 ⇌ 167	risblende zurücksetzen
	168 ⇌ 175	Frosteffekt zurücksetzen
	176 ⇌ 183	Zoom zurücksetzen
	184 ⇌ 191	CMY zurückgesetzt
	192 ⇌ 199	Lüfter im ECO-Modus
	200 ⇌ 207	Lüfter bei voller Geschwindigkeit
	208 ⇌ 215	Automatische Geschwindigkeit des Lüften
	216 ⇌ 217	Lüfter TV25
	218 ⇌ 220	Lüfter TV35
	221 ⇌ 225	Irisblende schneller Modus
	226 ⇌ 230	Irisblende glatter Modus
	231 ⇌ 235	Schwenkung/Neigung tauschen aktiviert
	236 ⇌ 240	Schwenkung/Neigung tauschen deaktiviert
	241 ⇌ 245	Aktiviert minimaler Zoomfokus
	246 ⇌ 250	Deaktiviert minimaler Zoomfokus
	251 ⇌ 255	Keine Funktion

Dmx Mode 22 CH

Kanal Funktion Wert Prozent/Einstellung
1 Schwenkung 000 ⇔ 255 0-100%
2	Feinschwenkung	000 ⇔ 255 Feinkontrolle (16-Bit)
3 Neigung 000 ⇔ 255 0-100%
4	Feinneigung	000 ⇔ 255 Feinkontrolle (16-Bit)
5	Schwenk-/Neigungs-Geschwindigkeit	000 ⇔ 255 Schnell bis langsam
6 Dimmer 000 ⇔ 255 0-100%
7 Shutter	000 ⇔ 003 Geschlossen004 ⇔ 007 Offen008 ⇔ 076 Stroboskop, langsam bis Schnell077 ⇔ 145 Pulse-Strobe, langsam bis Schnell146 ⇔ 215 Zufalls-Strobe, langsam bis Schnell216 ⇔ 255 Offen	000 ⇔ 001 Keine Funktion002 ⇔ 128 Schütteln-Strobe, langsam bis Schnell129 ⇔ 255 Verlassen schütteln, langsam bis Schnell
8 Virtuelles Stroboskop	000 ⇔ 001	000 ⇔ 255 0-100%
	002 ⇔ 128	000 ⇔ 255 0-100%
	129 ⇔ 255	000 ⇔ 255 0-100%
9 C y a n	000 ⇔ 255	000 ⇔ 255 0-100%
10 Magenta	000 ⇔ 255	0-100%
11 Gelb	000 ⇔ 255	0-100%
12 Farbrad	000 ⇔ 006 Offen007 ⇔ 013 Rot014 ⇔ 020 Orange021 ⇔ 027 Grün028 ⇔ 034 Magenta035 ⇔ 041 UV042 ⇔ 048 CRI049 ⇔ 059 CTB060 ⇔ 187 Geteilte Farbe188 ⇔ 219 Reverse-Color-Scroll, Schnell bis langsam220 ⇔ 223 Anhalten224 ⇔ 255 Farbrolle, langsam bis Schnell	000 ⇔ 006 Offen007 ⇔ 013 Rot014 ⇔ 020 Orange021 ⇔ 027 Grün028 ⇔ 034 Magenta035 ⇔ 041 UV042 ⇔ 048 CRI049 ⇔ 059 CTB060 ⇔ 187 Geteilte Farb
13 Goborad 1 (rotierend)(siehe Gobo-Designs)	000 ⇔ 007 Offen008 ⇔ 015 Gobo 1 (Segelboote)016 ⇔ 023 Gobo 2 (Radialpunkt)024 ⇔ 031 Gobo 3 (Rasenmäherklinge)032 ⇔ 039 Gobo 4 (Bolzen)040 ⇔ 047 Gobo 5 (Duschglas)048 ⇔ 055 Gobo 6 (Ballistische Wolken)056 ⇔ 063 Gobo 7 (Vier Augen)064 ⇔ 071 Gobo 7 schütteln072 ⇔ 079 Gobo 6 schütteln080 ⇔ 087 Gobo 5 schütteln088 ⇔ 095 Gobo 4 schütteln096 ⇔ 103 Gobo 3 schütteln104 ⇔ 111 Gobo 2 schütteln112 ⇔ 119 Gobo 1 schütteln120 ⇔ 127 Offen128 ⇔ 191 Kreiseleffekt, langsam bis Schnell192 ⇔ 255 Kreiseleffekt in umgekehrter Richtung, langsam bis Schnell	000 ⇔ 006 Offen007 ⇔ 013 Rot014 ⇔ 020 Orange021 ⇔ 027 Grün028 ⇔ 034 Magenta035 ⇔ 041 UV042 ⇔ 048 CRI049 ⇔ 059 CTB060 ⇔ 177 Geteilte Farb
14 Gobo 1 Rotation	000 ⇔ 063 Rotierender Gobo-Indizierung064 ⇔ 145 Gobo-Rotationseffekt, Schnell bis langsam146 ⇔ 149 Anhalten150 ⇔ 231 Umgekehrter Gobo-Rotationseffekt, langsam bis Schnell232 ⇔ 255 Bounce-Effekt, kurz bis lang	000 ⇔ 063 Rotierender Gobo-Indizierung064 ⇔ 145 Gobo-Rotationseffekt, Schnell bis langsam146 ⇔ 149 Anhalten150 ⇔ 231 Umgekehrter Gobo-Rotationseffekt, langsam bis Schnell232 ⇔ 255 Bounce-Effekt, kurz bis lang
15	Goborad 2 (statisch)(siehe Gobo-Designs)	000 ⇌ 005Offen006 ⇌ 011Gobo 1 (Strahl)012 ⇌ 017Gobo 2 (Riegel)018 ⇌ 023Gobo 3 (Kreise)024 ⇌ 029Gobo 4 (Zerbrecen)030 ⇌ 035Gobo 5 (Punkte)036 ⇌ 041Gobo 6 (Schaltungen)042 ⇌ 047Gobo 7 (Dreiecke)048 ⇌ 053Gobo 8 (Wald)054 ⇌ 063Gobo 9 (Regenbögen)064 ⇌ 069Gobo 9 schütteln070 ⇌ 075Gobo 8 schütteln076 ⇌ 081Gobo 7 schütteln082 ⇌ 087Gobo 6 schütteln088 ⇌ 093Gobo 5 schütteln094 ⇌ 099Gobo 4 schütteln100 ⇌ 105Gobo 3 schütteln106 ⇌ 111Gobo 2 schütteln112 ⇌ 117Gobo 1 schütteln118 ⇌ 127Offen128 ⇌ 191Kreiseleffekt, langsam bis Schnell192 ⇌ 255Kreiseleffekt in umgekehrter Richtung, langsam bis Schnell
16 Fokus 000 ⇌ 255 0–100%
17 Zoom 000 ⇌ 255 0–100%
18 Prisma		000 ⇌ 004Keine Funktion005 ⇌ 255Prismeneffekt 1
19 Prisma Rotation		000 ⇌ 127Prisma Rotation-Indexierung128 ⇌ 189Prisma Rotation, schnell bis langsam190 ⇌ 193Anhalten194 ⇌ 255Umgekehrter Prisma Rotation, langsam bis Schnell
20 Irisblende		000 ⇌ 0630–100%064 ⇌ 127Automatisch ändern, langsam bis schnell128 ⇌ 191Langsam ausdehnenechnell schrumpfen (langsam bis schnell)192 ⇌ 255Langsam schrumpfen, schnell ausdehnene (langsam bis schnell)
21 Frosteffekt 000 ⇌ 255 0–100%

Kanal Funktion Wert Prozent/Einstellung
	000 ⇔ 007 Keine Funktion
	008 ⇔ 015 Schwenkung/Neigung Verdunkelung
	016 ⇔ 023 Farbrad Verdunkelung
	024 ⇔ 031 Gobo Verdunkelung
	032 ⇔ 039 Schwenkung/Neigung/Farbrad Verdunkelung
	040 ⇔ 047 Schwenkung/Neigung/Gobo Verdunkelung
	048 ⇔ 055 Schwenkung/Neigung/Farbrad/Gobo Verdunkelung
	056 ⇔ 095 Keine Funktion
	096 ⇔ 103 Schwenkung zurücksetzen
	104 ⇔ 111 Neigung zurücksetzen
	112 ⇔ 119 Farbrad zurücksetzen
	120 ⇔ 127 Goborädern zurücksetzen
	128 ⇔ 131 Gobo mit hoher Farbtemperatur aktiviert
	132 ⇔ 135 Gobo mit hoher Farbtemperatur deaktiviert
	136 ⇔ 143 Prismen zurücksetzen
	144 ⇔ 151 Keine Funktion
	152 ⇔ 159 Alle zurücksetzen
	160 ⇔ 167 Irisblende zurücksetzen
	168 ⇔ 175 Frosteffekt zurücksetzen
	176 ⇔ 183 Zoom zurücksetzen
	184 ⇔ 191 CMY zurückgesetzt
	192 ⇔ 199 Lüfter im ECO-Modus
	200 ⇔ 207 Lüfter bei voller Geschwindigkeit
	208 ⇔ 215 Automatische Geschwindigkeit des Lüften
	216 ⇔ 217 Lüfter TV25
	218 ⇔ 220 Lüfter TV35
	221 ⇔ 225 Irisblende schneller Modus
	226 ⇔ 230 Irisblende glatter Modus
	231 ⇔ 235 Schwenkung/Neigung tauschen aktiviert
	236 ⇔ 240 Schwenkung/Neigung tauschen deaktiviert
	241 ⇔ 245 Aktiviert minimaler Zoomfokus
	246 ⇔ 250 Deaktiviert minimaler Zoomfokus
	251 ⇔ 255 Keine Funktion

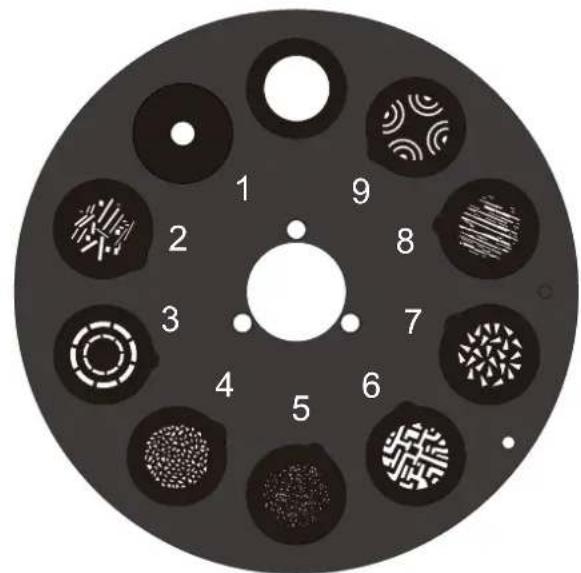

Gobo-Designs

Drehendes Goborad Statisches Goborad
