GEBRUIKSAANWIJZING Maverick Force S Spot Chauvet

Over deze handleiding

DeMaverick Force Spot Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH konnen zonder Voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, Belgie, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration

Chauvet garandeert dat dit product bij normala gebruik vrij za lijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zichn uiteengezet in de volledige beperkte garantie op once website. Deze garantie geldtuitsuitend voor de oorspronklijke koper van het product en is Niet overdraagbaar. Om onder deze garantie rechtenuit te oefenen, moet u een aankoopbewijs overleggen in de vom van een origineel verkoopbewijs van een geautoriserde dealer, waarop de naam van het product en de aankoopdatum zichtaar zich. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijk rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie isuitsuitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, Belgie, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkopenter voar garantievoorwaarden in andere landen.

Veiligheidsinstructies

• De armatuur is uitsluitend bedoeld voor professioneel gebruik.
• Open het product NIET. Het bevat geen te onderhonden onderdelen.
• KIJK NIET in de lichtbron wonneer het apparaat is ingeschakeld.
• Gebruik dit product NIET buitenshuis of op een locatie waar stof, groe warmte, water of vochtigheid het hunnen beinvloeden. (IP20)
• Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
• Sluit dit product NIET aan op een dimmer of een regelweerstand.
• LET OP: De knipperende lamp kan epileptische aanvallen opwekken. De gebruiker要去 zich honden aan lokale wetgeving met betrekking tot melding van stroboscoopgebruik.
  LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagenaar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig hunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
• LET OP: De behuizing van dit product kan het zijn wanner het in bedrijf is.
• GEBRUIK een veiligheidskabel bij het boven het hoofdplaatsen van dit product.
• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Gebruik UITSLUITEND de montagebeugels of de hendels om dit product te dragen. Draag het product nicht aan de bewegende kop.
  Monteer dit product op een plek met voldoende ventilatie, ten minste 50~cm van de aangrenzende oppervlakken.
• De armatuur要去 zodenig geplaatst worden dat langdurig starein de armatuur op een afstand van minder dan 4,7m voorkomen worden.
• Plaats geen ontvlambaar materiaal binnen 50~cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
• Als de externe flexibile kabel of het snoer van deze armatuur beschadigd is, moet deze worden verrangen door een speciaal snoer of een snoer dat uitsluitend beschikbaar is bij de fabrikant of zich onderhoudsagent.
• De lichtbron die in deze armatuur omvat is mag alleen verrangen worden door de fabrikant, of diens onderhoudsagent of een soortgelijk erkend persoon.
• Om onnodige slijtage te elimineren en zich levensduur te verlengen, gedurende perioden wanner het product nicht worden gebruikt, moet u het product van de stroom afluien door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• Stop in het geval van ernstige operationele problemen onmiddelijk met het gebruik.
• De maximale omgevingstemperatuur bedraagt 45^ . Gebruik dit product nicht bij hogere temperaturen.

FCC-naleving

Dit apparaat voldoet aan Part 15 Part B van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en
2. Dit apparaat moet enige ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werkinq kan verroorzaken.

Eventuele wijzigingen of aanpassingen die Niet uitdrukkelijk door de voor naleving verantwoordelijke partij zijn goedgekeurd, kan de bevoegtheid van de gebruiker om de apparatuur te bedieren ont geldig verklaren.

RF-blootstellingswaarschuwing voor Noord-Amerika en Australie

Waarschuwing! Deze apparatuur voldoet aan de FCC-limieten voor blootstelling aan straling die zich vastgesteld voor een ongecontroleerde omgeving. Deze apparatuur要去 geplaatst en gebruikt worden met een minimale afstand van 20 cm tussen de radiator en uw lichaam. Deze zender mag Niet op bezelfde locatie worden gebruikt als of geplaatst worden bij een andere antennae of zender.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kurz u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product returneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformationie.

Wat is inbegren

Maverick Force s Spot
- Seetronic Powerkon IP65 stroomsoer
2 Omegabeugels met bevestigingsapparatuur
Beknopte handleiding

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100-240 VAC, 50 / 60Hz

Power Linking

U kunt tot 2 Maverick Force s Spot-producten koppelen bij 100 V, 2 producten bij 120 V, 4 producten bij 208 V, 5 producten bij 230 V of 5 producten bij 240 V. Dit aantal Niet overschrijden. Power Linking-snoeren+kunnen apart aangeschaf worden.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live Zwart Bruin	Geel/messing
AC Neutraal Wit Blauw	Zilver
AC Aarde	Groen/geel	Groen/geel	Groen

Om onnodige slijtage te elimineren en+zijn levensduur te verlengen, gedurende perioden wanner het product Niet worden gebruikt, moet u het product van de stroom afluien door een aardlekschakelaar om te zetten of door het te ontkoppelen.

De zekering verrangen

1. Ontkoppel dit product van de stroom.
2. Gebruik een platkopschroevendraaier en schroef de kap van de zekeringshouser los van de behuizing.
3. Verwijder de doorgebrande zekering en verrang het met een werkende zekering van hetzelfde type en met bezelfde waarde.
4. Schroef de kap van de zekeringhouser terug en steek de stekker er wee in.

DMX-koppeling

DeMaverickForce'sSpotkan meteenDMX-controllerwerkenmeteen3-of5-pinsDMXserieverbinding.Op www.chauvetprofessional.com.isenDMXbasishandleidingverkrijgbaar.

DMX-aansluiting

DeMaverickForce s Spot gebruikt een 3- of 5-pins DMX-gegevensverbinding voor zijn DMX-personlijkheden:22Ch en 29Ch.Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.

RDM (apparaatbeheer op afstand)

Remote Device Management of RDM (apparaatbeheer op afstand) is een standard die het voor DMX-apparaten möglichnest om in twee richtingen te communiceren over bestande DMX-kabels. De Maverick Force s Spot ondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van wijzigingen aan de menu map-opties van. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Signaal-verbindingen

U kunt de Maverick Force s Spot aansluiten op een controller of controller software met behulp van een DMX-aansluiting, een ethernetverbinding of beiden. Bij het gebruik van andere Art-Net™ of sACN-compatible producten met de Maverick Force s Spot, kunt u deze individuel aansturen op een enkel network. Zie de gebruikershandleiding voor meer informatie over het verbinden en configureren van het product voor deze signalen.

Art-Net™ aansluiting

Art-Net™ is een ethernet-protocol dat gebruikmaakt van TCP/IP dat over een groot netwerk große hoeveelheden DMX512-gegevens verzendt met behulp van een Amphenol XLR Net RJ45-verbinding. Een Art-Net™-protocoldocument is te verkrijgen op www.chauvetprofessional.com. Chauvet Professional raadt het gebruik van unicast-modus voor het beste resultaat.

Art-Net™ ontworpen en auteursrecht door Artistic Licence Holdings Ltd.

sACN aansluiting

Streaming-ACN staat ook welbekend als ANSI E1.31 en is een ethernetprotocol dat de laag- en opmaakstructeur gebruikt van Architecture for Control Networks om DMX512-gegevens te transporteren over IP of een ander ACN compatibel netwerk.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies. Gebruik ten minste twee montagepunten per product. Controller of de montageklem het gewicht van het product kan dragen. Ga voor once Chauvet-serie montageklemmen aan http://trusst.com/productcategory/truss-clamps/.

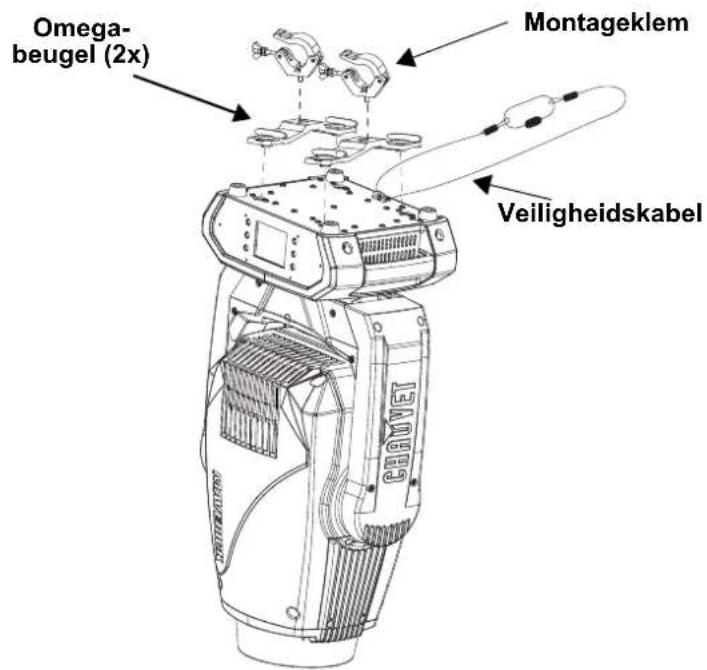

Montagediagram van het product

Montage boven het hoofd

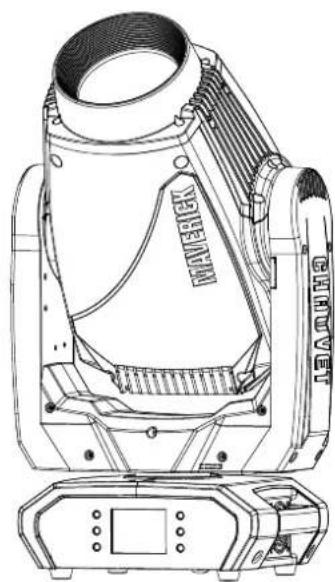

Plaatsing op de vloer

Beschrijving bedieningspaneel

Toets Name Functie
< >	<UP>	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanner in een functie
< >	<SIGNAL> Suit het huidige menu of functie af
< >	<DOWN>	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanner in een functie
< >	<LEFT> Navigeert maar links door de menulijst
< >	<ENTER> Activeert het huidige getoonde menu of staat de huidige geselecteerde waarde in de geselecteerde functie
< >	<RIGHT> Navigeert maar rechts door de menulijst

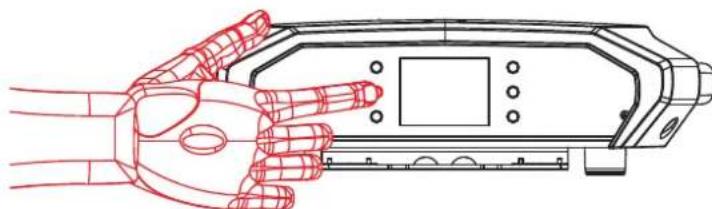

Batterij-aangedreten display

Ingedrukt honden totdat het menuschemm verschijnt (ongeveer 15 seconden).

Raadpleeg de productpagina van Maverick Force s Spot op www.chauvetprofessional.com voor de niewste menukaart.

Menumap

Hoofdniveau	Programmeerniveauus Beschrijving
Address 001-512 Stelt het startadres in
Network Setup	IP Mode	Manual Stel het IP-adres handmatig in
		DHCP Network stelt het IP-adres in
		Static Product stelt het IP-adres in
	Universe	000-255 (Art-NetTM)001-256 (sACN)	Stelt de universe in
	Ip 002.243.075.222 Stelt het IP-adres in handmatige modus in
	SubMask 255.000.000.000		Stelt het Subnet Mask in handmatige modus in
Personality	Dmx Mode 22CH	YES	Selecteert de 22-kanaalsmodus
		NO
	Dmx Mode 29CH	YES	Selecteert de 29-kanaalsmodus
		NO
Settings	Control Mode	DMX	Stelt het besturingsprotocol in
		WDMX
		ArtNet
		sACN
	Pan Reverse	NO Normale zwenkbediening
		YES Omgekeerde zwenkbediening
	Tilt Reverse	NO Normale kantelbediening
		YES Omgekeerde kantelbediening
	Screen Reverse	NO Display in normale oriëntatie
		YES Display in ondersteboven oriëntatie
		AUTO Automatische oriëntatie van het display
	Pan Angle	540 540° zwenkhoekbereik
		360 360° zwenkhoekbereik
		180 180° zwenkhoekbereik
	Tilt Angle	270 270° kantelh oekbereik
		180 180° kantelh oekbereik
		90	90° kantelhoekbereik
	BL. O. P/T Move	NO Niet verduisten tijdens kantelen/zwenken
		YES Verduisten tijdens kantelen/zwenken
	BL. O. Color Move	NO	Niet verduisten tijdens kleurenwiel beweegt
		YES Verduisten tijdens kleurenwiel beweegt
	BL. O. Gobo Move	NO	Niet verduisten tijdens gobowieren beweegt
		YES Verduisten tijdens gobowieren beweegt
	Calibration	NO Kalibratie uittgeschakeld
		YES Kalibratie ingeschakeld
	Touchscreen Lock	NO Touchscreen ingeschakeld
		YES Touchscreen uittgeschakeld
	Lock Screen	NO	Vergrendel knoppen en touch screen
		YES	Toegangscode: 0923
	Swap XY	NO Niet kantelen en zwenken verwisselen
		YES Zwenken regelt kantelen, en omgeekerd
	WDMX Reset	NO Niet WDMX resetten
		YES WDMX resetten

Hoofdniveau	Programmeerniveauus Beschrijving
Settings(verbolg)	Backlight Timer	30S Beeldschern	schakelt uit na 30 seconden
		1M Beeldschern	schakelt uit na 1 minuit
		5M Beeldschern	schakelt uit na 5 minutes
		ON Beeldschern	blijft aan
	Loss of Data	Hold Houdt laats	ontvangen signal vast
		Close Verduistert	de armatuur
	Fans	Auto	Ventilatorsnelheid in overeenstemming met de producttemperatuur
		Full Ventilatorsnelheid op hoog ingesteld
		ECO Stille modus
		TV25	Houdt de LED-output op peel tot een omgevingstempoatuur van 77 °F (25 °C) (TV25) of 95 °F (35 °C) (TV35).
		TV35	Stel bij gebruik van deze ventilatormodi de PWM Options in op 6000Hz of 15000Hz om möglichke harmonisatieruis te voorkomen.
	Dimmer Curve	Linear	Stelt de dimcurve in
		Square
		I Squa
		SCurve
	Dimmer Speed	Smooth	Stel de dimmersnelheid in
		Fast
	PWM Option	600Hz	Selecteert de PWM-uitgangsfrequentie
		1200Hz
		4000Hz
		6000Hz
		15000Hz
	LED Power 064-255	Stelt de maximum uitvoer van de LED in
	Min Zoom Focus	NO	Schakelt de minimale zoomfocus in/uit
		YES
	Preset Select	PRESET A	Opgenomen vooringestelde menuoptiesPRESET E
		PRESET C
	Preset Sync	NO Zorgt ervoor	dat opgenomen vooringestelde menuopties worden overgezet op andere Maverick Force s Spot in de DMX-keten
		YES
	USB Update	NO	Schakelt het bijwerken via USB in/uit
		YES
	Reset Function	Pan/Tilt	NO/YES	Reset individuele functies of alle functies vanaf het opstarten
		Iris/Prism
		Color/CMY
		Gobo/Gobo Rotate
		Frost
		All
	Factory Settings	NO	Reset�astandarend fabrieksinstelleningen
		YES

Hoofdniveau

Programmeerniveau

Beschrijving

Test

Auto Test Test alle functies automatisch

Manual Test

Pan

Test en regel alle instellungen handmatig via het bedieningsspaneel

Pan Fine

Tilt

Tilt Fine

P/T Speed

Dimmer

Dimmer Fine

Shutter

Virtual Shaking

Cyan

Magenta

Yellow

Color

Gobo

Gobo Rotate

Gobo Index

Gobo2

Focus

Focus Fine

Focus Auto

Zoom

Zoom Fine

Prism

Prism Rotate

Iris

Frost

CMY Macro

CMY Macro Speed

Special Function

Information

Fixture Information

Ver V_Toont de firmwareversie

Running Mode __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ _ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ – __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __

Toont de huidige temperature in °C

Fixture Hours __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __

Ip __ __ __ __ __ __ __ __ __ __ __ __ __ __

SubMask __ __ __ __ __ __ __

MAC __ __ __ __ __

Fan Information

Head Fan1 Speed

-----

Head Fan2 Speed

Base Fan1 Speed

Base Fan2 Speed

Error Information

-----

Toont fouten of No Error!

Hoofdniveau	Programmeerniveaus Beschrijving
Information (vervolg)	Channel Information	Pan	000-255	Toont alle huidige waarden van ingangssignalen
		Pan Fine
		Tilt
		Tilt Fine
		P/T Speed
		Dimmer
		Dimmer Fine
		Shutter
		Virtual Shaking
		Cyan
		Magenta
		Yellow
		Color
		Gobo
		Gobo Rotate
		Gobo Index
		Gobo2
		Focus
		Focus Fine
		Focus Auto
		Zoom
		Zoom Fine
		Prism
		Prism Rotate
		Iris
		Frost
		CMY Macro
		CMY Macro Speed
		Special Function

Dmx Mode 29 CH

DMX-waarden

Kanaal Functie Waarde Percentage/installing
1	Z w e n	k e n	000 ⇌ 255 0-100%
2	Fijn zwenken	000 ⇌ 255	Fijne controle (16-bits)
3	K a n t	e l	000 ⇌ 255 0-100%
4	Fijn Kantelen	000 ⇌ 255	Fijne controle (16-bits)
5	Zwenk-/kantelsnelheid	000 ⇌ 255	Snel tot langzaam
6 Dimmer 000 ⇌ 255 0-100%
7	Fijne dimmer	000 ⇌ 255	Fijne controle (16-bits)
8 Stroboscoop	Stroboscoop	000 ⇌ 003	Uit
		004 ⇌ 007	Aan
		008 ⇌ 076	Stroboscoop, langzaam tot snel
		077 ⇌ 145	Puls stroboscoop, langzaam tot snel
		146 ⇌ 215	Willekeurig stroboscoop, langzaam tot snel
		216 ⇌ 255	Aan
9 Virtuèle stroboscoop	Stroboscoop	000 ⇌ 001	Geen functie
		002 ⇌ 128	Stroboscoop trillen, langzaam tot snel
		129 ⇌ 255	Vervaging schudden, langzaam tot snel
10	Cyan	000 ⇌ 255	0-100%
11	Magenta	000 ⇌ 255	0-100%
12	Geel	000 ⇌ 255	0-100%
13	Kleurenwiel	000 ⇌ 006	Open
		007 ⇌ 013	Rood
		014 ⇌ 020	Oranje
		021 ⇌ 027	Groen
		028 ⇌ 034	Magenta
		035 ⇌ 041	UV
		042 ⇌ 048	CRI
		049 ⇌ 059	CTB
		060 ⇌ 187	Kleurenwiel indexeren
		188 ⇌ 219	Kleurwijziging, snel tot langzaam
		220 ⇌ 223	Stoppen
		224 ⇌ 255	Omgeekerde kleurwijziging, langzaam tot snel

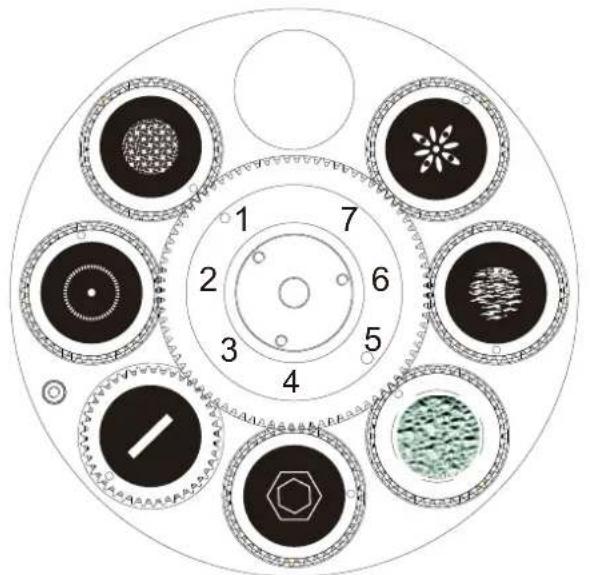

14	Gobowiel 1 (roterend) (zie Gobo-ontwerpen)	000 ⇌ 007	Open
		008 ⇌ 015	Gobo 1 (zeilboten)
		016 ⇌ 023	Gobo 2 (radiale punt)
		024 ⇌ 031	Gobo 3 (grasmaierblad)
		032 ⇌ 039	Gobo 4 (bauten)
		040 ⇌ 047	Gobo 5 (doucheglas)
		048 ⇌ 055	Gobo 6 (ballistische wolken)
		056 ⇌ 063	Gobo 7 (vier ogen)
		064 ⇌ 071	Gobo 7 schudden
		072 ⇌ 079	Gobo 6 schudden
		080 ⇌ 087	Gobo 5 schudden
		088 ⇌ 095	Gobo 4 schudden
		096 ⇌ 103	Gobo 3 schudden
		104 ⇌ 111	Gobo 2 schudden
		112 ⇌ 119	Gobo 1 schudden
		120 ⇌ 127	Open
		128 ⇌ 191	Gobowijziging met de klok mee, langzaam tot snel
		192 ⇌ 255	Gobowijziging gegen de klok in, langzaam tot snel

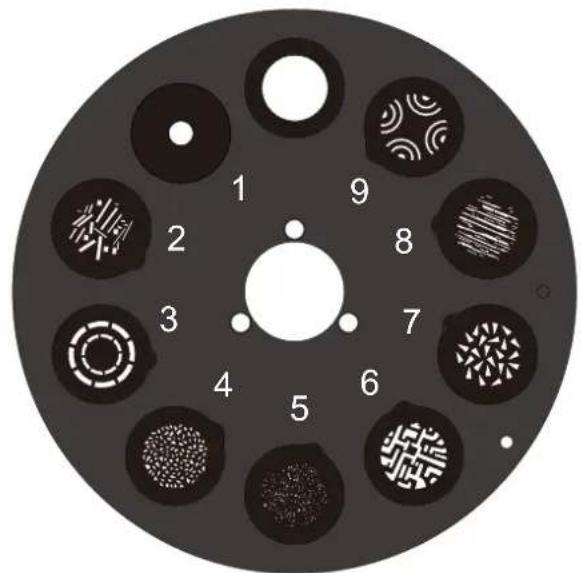

Kanaal	Functie	Waarde	Percentage/installing
15 Gobowiel 1 rotatie		000 ⇌ 063064 ⇌ 145146 ⇌ 149150 ⇌ 231232 ⇌ 255	Roterende gobo indexGobo rotatie, snel tot langzaamStoppenOmgekeerde gobo rotatie, langzaam tot snelBounce-effect, kort tot lang
16	Gobowiel 1 rotatie prima	000 ⇌ 255	Fijne controle (16-bits)
17	Gobowiel 2 (statisch)(zie Gobo-ontwerpen)	000 ⇌ 005006 ⇌ 011012 ⇌ 017018 ⇌ 023024 ⇌ 029030 ⇌ 035036 ⇌ 041042 ⇌ 047048 ⇌ 053054 ⇌ 063064 ⇌ 069070 ⇌ 075076 ⇌ 081082 ⇌ 087088 ⇌ 093094 ⇌ 099100 ⇌ 105106 ⇌ 111112 ⇌ 117118 ⇌ 127128 ⇌ 191192 ⇌ 255	OpenGobo 1 (straße)Gobo 2 (bars)Gobo 3 (cirkels)Gobo 4 (uitmaken)Gobo 5 (punter)Gobo 6 (circuits)Gobo 7 (driehoeken)Gobo 8 (bos)Gobo 9 (regenbogen)Gobo 9 schuddenGobo 8 schuddenGobo 7 schuddenGobo 6 schuddenGobo 5 schuddenGobo 4 schuddenGobo 3 schuddenGobo 2 schuddenGobo 1 schuddenOpenGbowijziging met de klok mee, langzaam tot snelGbowijziging gegen de klok in, langzaam tot snel
18 Focus 000 ⇌ 255 0–100%
19	Fijne focus	000 ⇌ 255	Fijne controle (16-bits)
20 Automatische focus		000 ⇌ 010011 ⇌ 030031 ⇌ 050051 ⇌ 070071 ⇌ 090091 ⇌ 110111 ⇌ 130131 ⇌ 150151 ⇌ 170171 ⇌ 190191 ⇌ 210211 ⇌ 255	Geen functie0–5 m auto focus6 m auto focus7 m auto focus8 m auto focus9 m auto focus10 m auto focus12.5 m auto focus15 m auto focus17.5 m auto focus20–60 m auto focusAutomatische afstandsdetectie
21 Zoom 000 ⇌ 255 0–100%
22	Fijne zoom	000 ⇌ 255	Fijne controle (16-bits)
23 Prisma		000 ⇌ 004005 ⇌ 255	Geen functiePrisma-effect
24 Prisma rotatie		000 ⇌ 127128 ⇌ 189190 ⇌ 193194 ⇌ 255	Roterende prisma indexerenPrisma rotatie, snel tot langzaamStoppenOmgekeerde prisma rotatie, langzaam tot snel
25 Iris		000 ⇌ 063064 ⇌ 127128 ⇌ 191192 ⇌ 255	0–100%Auto verandering, langzaam tot snelBreed langzaam uit, snel krimpen (langzaam tot snel)Krimp langzaam, snel uittbreiden (langzaam tot snel)
26 Frost 000 ⇌ 255 0–100%

Kanaal Functie Waarde Percentage/installing
27 CMY-macro	000 ⇌ 009	Geen functie
	010 ⇌ 014	Volledge CTO
	015 ⇌ 020	½ CTO
	021 ⇌ 255	CMY macro
28 CMY-macro snugheid	000 ⇌ 255	CMY-macro snugheid, snug tot langzaam
29 Controle	000 ⇌ 007	Geen functie
	008 ⇌ 015	XY-verduistering
	016 ⇌ 023	C-verduistering
	024 ⇌ 031	G-verduistering
	032 ⇌ 039	XY/C-verduistering
	040 ⇌ 047	XY/G-verduistering
	048 ⇌ 055	XY/C/G-verduistering
	056 ⇌ 095	Geen functie
	096 ⇌ 103	Reset X
	104 ⇌ 111	Reset Y
	112 ⇌ 119	Reset kleur
	120 ⇌ 127	Reset gobo
	128 ⇌ 131	Gobo met hoge kleurtemperatuur aan
	132 ⇌ 135	Gobo met hoge kleurtemperatuuruit
	136 ⇌ 143	Reset prisma's
	144 ⇌ 151	Geen functie
	152 ⇌ 159	Reset alle
	160 ⇌ 167	Reset iris
	168 ⇌ 175	Reset frost
	176 ⇌ 183	Reset zoom
	184 ⇌ 191	Reset CMY
	192 ⇌ 199	Ventileer ECO-modus
	200 ⇌ 207	Ventilator volle snugheid
	208 ⇌ 215	Ventilator automatische snugheid
	216 ⇌ 217	Ventilator TV25
	218 ⇌ 220	Ventilator TV35
	221 ⇌ 225	Iris snelle modus
	226 ⇌ 230	Iris soepele modus
	231 ⇌ 235	XY-wissel aan
	236 ⇌ 240	XY-wisseluit
	241 ⇌ 245	Schakelt de minimale zoomfocus in
	246 ⇌ 250	Schakelt de minimale zoomfocusuit
	251 ⇌ 255	Geen functie

Dmx Mode 22 CH

Kanaal Functie Waarde Percentage/installing
1	Z w e n	k e n	000 ⇌ 255 0-100%
2	Fijn zwenken	000 ⇌ 255	Fijne controle (16-bits)
3	K a n t	e I	e n 000 ⇌ 255 0-100%
4	Fijn Kantelen	000 ⇌ 255	Fijne controle (16-bits)
5	Zwenk-/kantelsnelheid	000 ⇌ 255	Snel tot langzaam
6 Dimmer 000 ⇌ 255 0-100%
7 Stroboscoop	000 ⇌ 003	Jit
	004 ⇌ 007	Aan
	008 ⇌ 076	Stroboscoop, langzaam tot snel
	077 ⇌ 145	Puls stroboscoop, langzaam tot snel
	146 ⇌ 215	Willekeurig stroboscoop, langzaam tot snel
	216 ⇌ 255	Aan
8 Virtuèle stroboscoop	000 ⇌ 001	Geen functie
	002 ⇌ 128	Stroboscoop trillen, langzaam tot snel
	129 ⇌ 255	Vervaging schudden, langzaam tot snel
9	Cyan	000 ⇌ 255	0-100%
10	Magenta	000 ⇌ 255	0-100%
11	Geel	000 ⇌ 255	0-100%
12	Kleurenwiel	000 ⇌ 006	Open
		007 ⇌ 013	Rood
		014 ⇌ 020	Oranje
		021 ⇌ 027	Groen
		028 ⇌ 034	Magenta
		035 ⇌ 041	Ultraviolet
		042 ⇌ 048	CRI
		049 ⇌ 059	CTB
		060 ⇌ 187	Kleurenwiel indexeren
		188 ⇌ 219	Kleurwijziging, snel tot langzaam
		220 ⇌ 223	Stoppen
		224 ⇌ 255	Omgeekerde kleurwijziging, langzaam tot snel
13	Gobowiel 1 (roterend) (zie Gobo-ontwerpen)	000 ⇌ 007	Open
		008 ⇌ 015	Gobo 1 (zeilboten)
		016 ⇌ 023	Gobo 2 (radiale punt)
		024 ⇌ 031	Gobo 3 (grasmaierblad)
		032 ⇌ 039	Gobo 4 (bouten)
		040 ⇌ 047	Gobo 5 (doucheglas)
		048 ⇌ 055	Gobo 6 (ballistische wolken)
		056 ⇌ 063	Gobo 7 (vier ogen)
		064 ⇌ 071	Gobo 7 schudden
		072 ⇌ 079	Gobo 6 schudden
		080 ⇌ 087	Gobo 5 schudden
		088 ⇌ 095	Gobo 4 schudden
		096 ⇌ 103	Gobo 3 schudden
		104 ⇌ 111	Gobo 2 schudden
		112 ⇌ 119	Gobo 1 schudden
		120 ⇌ 127	Open
		128 ⇌ 191	Gobowijziging met de klok mee, langzaam tot snel
		192 ⇌ 255	Gobowijziging gegen de klok in, langzaam tot snel
14	Gobowiel 1 rotatie	000 ⇌ 063	Roterende gobo index
		064 ⇌ 145	Gobo rotatie, snel tot langzaam
		146 ⇌ 149	Stoppen
		150 ⇌ 231	Omgeekerde gobo rotatie, langzaam tot snel
		232 ⇌ 255	Bounce-effect, kort tot lang

Kanaal Functie Waarde Percentage/installing
15	Gobowiel 2 (statisch)(zie Gobo-ontwerpen)	000 ⇌ 005 Open006 ⇌ 011 Gobo 1 (straße)012 ⇌ 017 Gobo 2 (bars)018 ⇌ 023 Gobo 3 (cirkels)024 ⇌ 029 Gobo 4 (uitmaken)030 ⇌ 035 Gobo 5 (punter)036 ⇌ 041 Gobo 6 (circuits)042 ⇌ 047 Gobo 7 (driehoeken)048 ⇌ 053 Gobo 8 (bos)054 ⇌ 063 Gobo 9 (regenbogen)064 ⇌ 069 Gobo 9 schudden070 ⇌ 075 Gobo 8 schudden076 ⇌ 081 Gobo 7 schudden082 ⇌ 087 Gobo 6 schudden088 ⇌ 093 Gobo 5 schudden094 ⇌ 099 Gobo 4 schudden100 ⇌ 105 Gobo 3 schudden106 ⇌ 111 Gobo 2 schudden112 ⇌ 117 Gobo 1 schudden118 ⇌ 127 Open128 ⇌ 191 Gobowijziging met de klok mee, langzaam tot snel192 ⇌ 255 Gobowijziging gegen de klok in, langzaam tot snel
16 Focus 000 ⇌ 255 0–100%
17 Zoom 000 ⇌ 255 0–100%
18 Prisma		000 ⇌ 004 Geen functie005 ⇌ 255 Prisma-effect
19 Prisma rotatie		000 ⇌ 127 Roterende prisma indexeren128 ⇌ 189 Prisma rotatie, snel tot langzaam190 ⇌ 193 Stoppen194 ⇌ 255 Omgekeerde prisma rotatie, langzaam tot snel
20 Iris		000 ⇌ 063 0–100%064 ⇌ 127 Auto verandering, langzaam tot snel128 ⇌ 191 Breid langzaam uit, snel krimpen (langzaam tot snel)192 ⇌ 255 Krimp langzaam, snel uittbreiden (langzaam tot snel)
21 Frost 000 ⇌ 255 0–100%

Kanaal	Functie	Waarde	Percentage/installing
		000 ⇌ 007	Geen functie
		008 ⇌ 015	XY-verduistering
		016 ⇌ 023	C-verduistering
		024 ⇌ 031	G-verduistering
		032 ⇌ 039	XY/C-verduistering
		040 ⇌ 047	XY/G-verduistering
		048 ⇌ 055	XY/C/G-verduistering
		056 ⇌ 095	Geen functie
		096 ⇌ 103	Reset X
		104 ⇌ 111	Reset Y
		112 ⇌ 119	Resetkleur
		120 ⇌ 127	Reset gobo
		128 ⇌ 131	Gobo met hoge kleurtemperatuur aan
		132 ⇌ 135	Gobo met hoge kleurtemperatuuruit
		136 ⇌ 143	Reset prisma's
		144 ⇌ 151	Geen functie
	Controle	152 ⇌ 159	Reset alle
		160 ⇌ 167	Reset iris
		168 ⇌ 175	Reset frost
		176 ⇌ 183	Reset zoom
		184 ⇌ 191	Reset CMY
		192 ⇌ 199	Ventileer ECO-modus
		200 ⇌ 207	Ventilator volle snelheid
		208 ⇌ 215	Ventilator automatische snelheid
		216 ⇌ 217	Ventilator TV25
		218 ⇌ 220	Ventilator TV35
		221 ⇌ 225	Iris snelled modus
		226 ⇌ 230	Iris soepele modus
		231 ⇌ 235	XY-wissel aan
		236 ⇌ 240	XY-wisseluit
		241 ⇌ 245	Schakelt de minimale zoomfocus in
		246 ⇌ 250	Schakelt de minimale zoomfocusuit
		251 ⇌ 255	Geen functie

Gobo-ontwerpen
Roterend gobowiel

Statisch gobowiel

Contact Us
