MANUAL DE USUARIO Maverick Force S Spot Chauvet

La Guía de Referencia Rápida (GRR) del Maverick Force s Spot contiene información báscsa sobre el producto, como montaje,.optiones de menu y价值观 DMX. Descargue el Manual de Nombre de www.chauvetprofessional.com para información más detallada.

Exencion de Responsabilidad

La informacion y specifications containidas en esta GRR estan susjetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTIA Y LOS TERMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB. Para clients en los Estados Unidos y Mexico: www.chauvetlighting.com/warranty-registration.

Para clients en Reino Unido, Republica de Irlanda, Bulgica, Paises Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration

Chauvet garantiza que este producto está libre de defectos de material y mano de obr en conditiones de uso normales, durante el periodo especificado, sujejo siempre a las excluiones y limitaciones establecidas en la garantia limitada completa de nuestro situ web. esta garantia se concede unicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizzato,onde figure el nombre del producto y la Fecha de compra.NO EXISTEN OTRAS GARANTIAS EXPRESAS NI IMPLICITAS. esta garantia le otorga derechos legales espécificos. Es possible que a usted le asistan others droits, que variaran dependiendo del estado o del pais.Esta garantia solamente es valida en los Estados Unidos, Reino Unido, Republica de Irlanda, Blgica, Paises Bajos, Luxemburgo, Francia, Alemania y Mexico. Para concer los关键时刻 de garantia en othero paises, consulte a su distribuidor local.

Notas de Seguidad

• La luminaria está destinada exclusivamente a un uso profesional.
• NO abra este producto. No contiene piezas reparables por el usuario.
• NO mire a la fuente de luz cuando el producto esté encendido.
  NO ponga en functiomento este producto en el exterior o en qualquier ubicacion en la que el polvo, calor excessivo, agua o humedad能把 anafectarlo. (IP20)
• NO deje ningún material inflamable a menos de 50 cm de este producto cuando está funcional o conectado a la alimentación.
  La luminaria debe colocarse de forma que no sea previsble que se mire fisamente hacia alla a una distancia menor de 4,7m.
  NOonga en functionamento este producto si sospecha que la carcasa, lentes o cables estan dañados.
• NO conecte este producto a un atenuador o reostato.
• CUIDADO: Se sabe que la luz parpadeante pode desencadenar ataques epilepticos. El usuario debe cumplir con la legislacion local con respecto a la Notification del uso de estroboscopoio.
  CUIDADO: La carca sa de este producto esta caliente cuando las lues estan en functiomento.
  CUIDADO: Cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frio de un camion a una sala de baile con calor y humedad),gue formarse condensacion en la electrònica interna del producto. Para evitar que se produzca una averia,deje que el producto se acclimate complemente al ambiente antes de connectar la alimentacion.
• USE un cable de seguridad cuando monte este producto en lo alto.
• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Use SOLAMENTE los soportes de colgar/montar para mover este producto.
  Monte este producto en una ubicacion con ventilacion adecuada, al menos a 20^ (50 cm) de superficies adyacentes.
• Para evaporar un desgaste innecesario y alargar su vida uyil, desconnecte complemente el producto de la alimentacion, mediate el interruptor o desenchufandolo, durante los periodos en los que no se use.
  Si se dana el cable externo flexible de esta luminaria, se sustituirá con un cable especial o con un cable disponible exclusivamente a工程技术 del fabricante o de su agente de serviceo的专业.
• Solo el fabricante, su agente de servicios o un先进技术 de similar calidadación podran reemplazar la fuente de luz contentida en esta luminaria.
  La maxima temperatura ambiente es de 113^ (45^) . No haga funcionar este producto a temperatas mAs altas.
• En caso de un problema grave de funciona,[2] dejan de uso inmediamente.

Cumplimiento de la FCC

Este dispositivo cumple la parte 15, parte B de las normas FCC. El Funcionamento está supeditado al cumplimiento de把这些 dos condiiones:

1. Este dispositivo no pode causar interferencias perjudiciales; y
2. Este dispositivo debe aceptar qualquier interferencia recibida, incluyendo las interferencias que pueda causar un funciona no desado.

Cualquier cambio o modificacion que no haya sido expresamente autorizzato por la parte responsable de conformidad.
puede anular la potesdad del usuario para hacer funciona el equipo.

Advertencia de exposión a RF para América del Norte y Australia

jAdvertencia! Este equipo cumple los limites FCC de exposacion a radiacion establecidos para un entorno no controlado. Este equipo debe instalarse y manejarse con una distancia minima de 20 cm entre el radiador y su cuerpo. Este transistor no se debe situar junto a ninguna other antenna or transmisior ni hacerse funcionar en combinacion con ellos.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o Mexicopongase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para informacion de contacto.

Que va Incluido

Maverick Force's Spot
- Cable de alimentación Seetronic Powerkon IP65

• 2 soportes Omega con material de montaje
• Guía de Referencia Rápida

Corriente Alterna

Este produit tiene una fuente de alimentacion con detectacion automatica que.uedeFuncinar con un rango de tension de entrada de 100 a 240 VCA, 50 / 60Hz

Alimentación en Cadena

Puede enlazar hasta 2 produits Maverick Force s Spot a 100 V, 2 produits a 120 V, 4 a 208 V, 5 a 230 V, o 5 produits a 240 V. Nunca sobrepase este numero. Los cables de alimentacion en capena se pueda adquirir por分开ado.

Enchufe CA

Conexión	Cable (EE.UU.)	Cable (Europa)	Color del tornillo
CA Cargado Negro Marrón Amarillo/Latón
CA Neutro Blanco Azul Plata
CA Tierra	Verde/Amarillo	Verde/Amarillo	Verde

Para evaporar un desgaste innecesario y alargar su vida uyil, desconnecte complemente el producto de la alimentacion, mediante el interruptor o desenchufandolo, durante los periodos en los que no se use.

Sustitución del Fusible

1. Desconecte este producto de la alimentacion.
2. Utilizing un destornillador plano, desatornille la tapa del portafusibles de la carcasa.
3. Quite el fusible fundido del portafusibles y sustituyalo con uno nuevo del mesmo tipo y categoria.
4. Vuelva a atornillar la tapa del portafusibles en su situ y conecte de nuevo la alimentacion.

Enlace DMX

ElMaverickForce'sSpotfuncionaracan uncontroladorDMXusandounaconexionserieDMXde3o5pines.Hayun ManualDMXdisponiblenwchauvetprofessional.com.

Conexión DMX

ElMaverickForce'sSpotusaunaconexionserieDMXde3o5pinesparasuspersonalidades:22Chy29Ch.Vea el Manual de Usuario para conectar y configurar para funciona DMX.

RDM (gestión remota del dispositivo)

Remote Device Management (gestión remota del dispositivo) o RDM, es un estándar que permite a los dispositivos con你能 capacitado DMX unacomingsacion bidireccional por un cableado DMX existente. ElMaverick Force s Spot admite protocolo RDM, que posibilita informacion para supervisar Cambiar las opciones del mapa de menu. Descargue el manual de usuario de www.chauvetprofessional.com para una informacion mas detallada.

Conexiones de numeral

Puede enlazar el Maverick Force s Spot a un controlador o software controlador usinguna conexion DMX, una
conexion Ethernet o ambas. Si está usingothers productos compatibles con Art-NetTM o sACN, el
Maverick Force s Spot peutecnrolar cadauno individualmente enuna sola red.Consulte el Manual de usuario para obtener informacion sobre como conectar y configurar el producto para estas senales.

Conexión Art-Net™

Art-Net™ es un protocolo Ethernet que utilizes TCP/IP para transferir grancantidad de datos DMX512 usinguna
conexion Amphenol XLR Net RJ45 sobre una red de gran tamen. Hay disponible un documento sobre el protocolo ArtNetTM desde www.chauvetprofessional.com. Chauvet Professional recomienda lautilizacion de modo Unicast para
mejores resultados. Art-Net™ diseado y copyright por Artistic Licence Holdings Ltd.

Conexión sACN

Tambien conocido como ANSI E1.31, el streaming ACN es un protocolo Ethernet que usa las capas y formatting de Architecture for Control Networks (arquitectura para redes de control) para transporte datos DMX512 sobre IP orialquier other red compatible con ACN.

Montaje

Antes de montar este producto, lea las Notas de Seguridad. Utilice al menos dos pontos de montaje por producto. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra linea Chauvet de abrazaderas de montaje, visite http://trusst.com/productcategory/truss-clamps/.

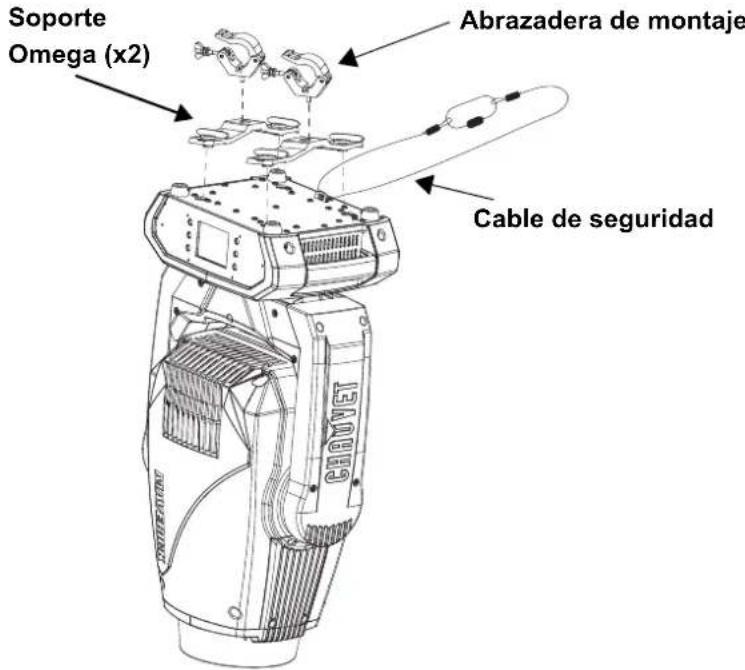

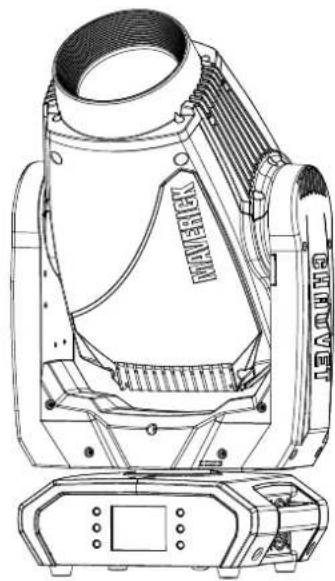

Diagrama de montaje del producto

Montaje en alta

Montaje en el suelo

Descripción del panel de control

Botón Nombre Función
<↑>	<UP>	Navega hace arriba por la lista de menú o aumento el valor numérico cuando está en una., función
<□>	<MENU>Sale del-menú o funciona actual
<↓>	<DOWN>	Navega hace abajo por la lista de menú o disminuye el valor numérico cuando está en una., función
<◇>	<NLEFT>Navega hace la izquierda por la lista de menú
<←>	<ENTER>	Habilita el-menúactualmente en pantalla o configura el valor selecciónadoactualmente dentro de la funciona selecciónada
<RIGHT>	<NAVEGahía la derecha por la lista de menú

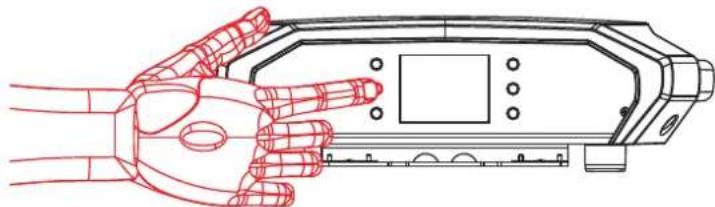

Pantalla alimentada con bateria

Pulse y mantenga pulsado hasta que aparezca la pantalla de menu (aproximamente 15 segundos).

Consulte la págin del producto Maverick Force s Spot en www.chauvetprofessional.com para ver elultimate mapa de menu.

Mapa de Menu

Nivel principal	Niveles de Programación Descripción
Address 001-512 Configura la direccion de inizio
Network Setup	IP Mode	Manual Configurar	la direccion IP manualmente
		DHCP La red configura la direccion IP
		Static El producto	configura la direccion IP
	Universe	000-255 (Art-NetTM)001-256 (sACN)	Configura el universo
	Ip 002.243.075	222 Configurar la direccion IP	en modo Manual
	SubMask 255.000.000.000		Configurar la mascarà de subred en modo Manual
Personality	Dmx Mode 22CH	YES	Secciona el modo 22 de canales
		NO
	Dmx Mode 29CH	YES	Secciona el modo 29 de canales
		NO
Settings	Control Mode	DMX	Secciona el protocolo de control
		WDMX
		ArtNet
		sACN
	Pan Reverse	NO Desplazamiento lateral normal
		YES Desplazamiento lateral inversa
	Tilt Reverse	NO Inclinación normal
		YES Inclinación inversa
	Screen Reverse	NO Pantalla normal
		YES Pantalla inversa
		AUTO Orientación de pantalla automatístico
	Pan Angle	540 Rango de desplazamiento lateral: 540°
		360 Rango de desplazamiento lateral: 360°
		180 Rango de desplazamiento lateral: 180°
	Tilt Angle	270 Rango de inclinación: 270°
		180 Rango de inclinación: 180°
		90 Rango de inclinación: 90°
	BL. O. P/T Move	NO No blackout@msteadas se desplaza/inclina
		YES Blackout@msteadas se desplaza/inclina
	BL. O. Color Move	NO	No blackout@msteadas la rueda de color se mueve
		YES	Blackout@msteadas la rueda de color se mueve
	BL. O. Gobo Move	NO	No blackout@msteadas las ruedas de gobo se mueve
		YES	Blackout@msteadas las ruedas de gobo se mueve
	Calibration	NO Calibración deshabilitada
		YES Calibración habitilidad
	Touchscreen Lock	NO Pantalla táctil habitilidad
		YES Pantalla táctil deshabilitada
	Lock Screen	NO	Bloqueo los botones y pantalla táctilContraseña: 2323
		YES
	Swap XY	NO No intercambiary biar panoramaática e inclinación	controla inclinación, y viceversa
		YES Panorámica
	WDMX Reset	NO No restablecer WDMX
		YES Restablecer WDMX

Nivel principal	Niveles de Programación Descripción
Settings (cont.)	Backlight Timer	30S La pantalla se apaga a los 30segundos
		1M La pantalla se apaga al cabo de 1 minuto
		5M La pantalla se apaga al cabo de 5 minutos
		ON La pantalla permanece encendida
	Loss of Data	Hold Mantiene la ultima YYalseñal recibida
		Close Pone el dispositivo en blackout
	Fans	Auto	Velocidad del ventilador como la temperatura del producto
		Full Velocidad del ventilador siempre alta
		ECO Modo silencioso
		TV25	Mantiene la calidad del LED hasta una temperatura ambiente de 77 °F (25 °C) (TV25) o 95 °F (35 °C) (TV35).
		TV35	Cuando utiliseesticos modos de ventilador, configure las PWM Options en 6000Hz o 15000Hz para evitar cualquier posible ruidode armonizacion.
	Dimmer Curve	Linear	Configura la curva del atenuador
		Square
		I Squa
		SCurve
		Linear2
	Dimmer Speed	Smooth	Configura la velocidad del atenuador
		Fast
	PWM Option	600Hz	Selección la Frequencia de emisión PWM
		1200Hz
		4000Hz
		6000Hz
		15000Hz
	LED Power 64-255 Establece el salute的最佳のLED
	Min Zoom Focus	NO	Activa/desactiva el enfoque de zoom minimum
		YES
	Preset Select	PRESET A	Opiones de menú preconfigurasgrabadas
		PRESET B
		PRESET C
	Preset Sync	NO Permite transferrir las options de menú preconfiguras grabadas a otherssMaverick Force s Spot de la cadena DMX
		YES
	USB Update	NO	Habilita/deshabilita laactualización por USB
		YES
	Reset Function	Pan/Tilt	NO/YES	Restablece las configuraciones individuales o todas las configuraciones desde el arranque
		Iris/Prism
		Color/CMY
		Gobo/Gobo Rotate
		Frost
		All
	Factory Settings	NO	Restablece el dispositivo a la configuración de fábrica
		YES
Nivel principal	Niveles de Programación			Descripción
Test	Auto Test Prueva automatística de todas las sistemas
	Manual Test	Pan	000-255	Controlar y probar todas las sistemas aGMTOS del panel de control
		Pan Fine
		Tilt
		Tilt Fine
		P/T Speed
		Dimmer
		Dimmer Fine
		Shutter
		Virtual Shaking
		Cyan
		Magenta
		Yellow
		Color
		Gobo
		Gobo Rotate
		Gobo Index
		Gobo2
		Focus
		Focus Fine
		Focus Auto
		Zoom
		Zoom Fine
		Prism
		Prism Rotate
		Prism2
		Prism2 Rotate
		Iris
		Frost
		CMY Macro
		CMY Macro Speed
		Special Function
Information	Fixture Information	Ver V_Muestra la version de firmware
		Running Mode __ Muestra el modulo deexecutionactual
		DMX Address __ Muestra la direccion de inception actual
		Temperature __ Muestra la temperature del producto en °C
		Fixture Hours __ Muestra el número de horas que el producto ha estado encendido
		Ip __ Muestra la direccion devision IP actual
		SubMask __ Muestra la mascara de subred actual
		MAC __ Muestra la direccion MAC actual
	Fan Information	Head Fan1 Speed	----	Muestra la velocidad de los ventiladores de la cabeza y de la base en rpm
		Head Fan2 Speed
		Base Fan1 Speed
		Base Fan2 Speed
	Error Information			Muestraequalquier error o“No Error!”
Nivel principal	Niveles de Programación Descripción
Information	Channel Information	Pan	000-255	Muestra todos los values actuales de las señales de entrada
		Pan Fine
		Tilt
		Tilt Fine
		P/T Speed
		Dimmer
		Dimmer Fine
		Shutter
		Virtual Shaking
		Cyan
		Magenta
		Yellow
		Color
		Gobo
		Gobo Rotate
		Gobo Index
		Gobo2
		Focus
		Focus Fine
		Focus Auto
		Zoom
		Zoom Fine
		Prism
		Prism Rotate
		Iris
		Frost
		CMY Macro
		CMY Macro Speed
		Special Function

Dmx Mode 29 CH

Valores DMX

Canal Función Valor Percentaje/Configuración
1 Panorárica 000 ⇌ 255 0-100%
2	Panorárica酐	000 ⇌ 255 Control酐 (16 bits)
3 Inclinación 000 ⇌ 255 0-100%
4	Inclinación酐	000 ⇌ 255 Control酐 (16 bits)
5	Velocidad de panorárica/inclinación	000 ⇌ 255 Rápido a lento
6 Atenuador 000 ⇌ 255 0-100%
7	Atenuador酐	000 ⇌ 255 Control酐 (16 bits)
8 Obturator	Obturator	000 ⇌ 003 Cerrado Abierto
		004 ⇌ 007 Abierto
		008 ⇌ 076 Estroboscopio, lento a rápido
		077 ⇌ 145 Estroboscopio pulso, lento a rápido
		146 ⇌ 215 Estroboscopio aleatorio, lento a rápido
		216 ⇌ 255 Abierto
9 Estroboscópica virtual	Estroboscópica virtual	000 ⇌ 001 Sin funciona
		002 ⇌ 128 Estroboscopio vibratorio, lento a rápido
		129 ⇌ 255 Vibración de desvanecimiento, lento a rápido
10 Cian	Cian 000 ⇌ 255 0-100%
11	Magenta	000 ⇌ 255 0-100%
12	Amarillo	000 ⇌ 255 0-100%
13 Rueda de color	Rueda de color	000 ⇌ 006 Abierto
		007 ⇌ 013 Rojo
		014 ⇌ 020 Naranja
		021 ⇌ 027 Verde
		028 ⇌ 034 Magenta
		035 ⇌ 041 UV
		042 ⇌ 048 CRI
		049 ⇌ 059 CTB
		060 ⇌ 187 Color dividido
		188 ⇌ 219 Desplazamente de color inverso, rápido a lento
		220 ⇌ 223 Detener
		224 ⇌ 255 Desplazamente de color, lento a rápido
14	Rueda de gobo 1 (giratoria) (ver Disneños de gobos)	000 ⇌ 007 Abierto
		008 ⇌ 015 Gobo 1 (veleros)
		016 ⇌ 023 Gobo 2 (punto radial)
		024 ⇌ 031 Gobo 3 (cuchilla de corte)
		032 ⇌ 039 Gobo 4 (tornillos)
		040 ⇌ 047 Gobo 5 (mampara de ducha)
		048 ⇌ 055 Gobo 6 (nubes balisticas)
		056 ⇌ 063 Gobo 7 (cuatro ojos)
		064 ⇌ 071 Gobo 7 vibrando
		072 ⇌ 079 Gobo 6 vibrando
		080 ⇌ 087 Gobo 5 vibrando
		088 ⇌ 095 Gobo 4 vibrando
		096 ⇌ 103 Gobo 3 vibrando
		104 ⇌ 111 Gobo 2 vibrando
		112 ⇌ 119 Gobo 1 vibrando
		120 ⇌ 127 Abierto
		128 ⇌ 191 Desplazamente de gobo, lento a rápido
		192 ⇌ 255 Desplazamente inverso de gobo, lento a rápido

Canal	Función	Valor	Porcentaje/Configuración
15 Rotación de gobos 1		000 ⇌ 063	Indice de gobo giratorio
		064 ⇌ 145	Rotación de gobo, lento a rápido
		146 ⇌ 149	Detener
		150 ⇌ 231	Rotación inversa de gobos, lento a rápido
		232 ⇌ 255	Efecto rebote, corto a largo
16	Rotación de gobos 1 fino	000 ⇌ 255	Control fino (16 bits)
17	Rueda de gobo 2 (estática) (ver Diseños de gobos)	000 ⇌ 005	Abierto
		006 ⇌ 011	Gobo 1 (haz de luz)
		012 ⇌ 017	Gobo 2 (barras)
		018 ⇌ 023	Gobo 3 (círculos)
		024 ⇌ 029	Gobo 4 (romper)
		030 ⇌ 035	Gobo 5 (puntos)
		036 ⇌ 041	Gobo 6 (circuito)
		042 ⇌ 047	Gobo 7 (triangulos)
		048 ⇌ 053	Gobo 8 (bosque)
		054 ⇌ 063	Gobo 9 (arcoiris)
		064 ⇌ 069	Gobo 9 vibrando
		070 ⇌ 075	Gobo 8 vibrando
		076 ⇌ 081	Gobo 7 vibrando
		082 ⇌ 087	Gobo 6 vibrando
		088 ⇌ 093	Gobo 5 vibrando
		094 ⇌ 099	Gobo 4 vibrando
		100 ⇌ 105	Gobo 3 vibrando
		106 ⇌ 111	Gobo 2 vibrando
		112 ⇌ 117	Gobo 1 vibrando
		118 ⇌ 127	Abierto
		128 ⇌ 191	Desplazimiento de gobo, lento a rápido
		192 ⇌ 255	Desplazimiento inverso de gobo, lento a rápido
18 Foco 000 ⇌ 255 0-100%
19	Foco fino	000 ⇌ 255	Control fino (16 bits)
20 Foco automático		000 ⇌ 010	Sin funciona
		011 ⇌ 030	0-5 m foco automático
		031 ⇌ 050	6 m foco automático
		051 ⇌ 070	7 m foco automático
		071 ⇌ 090	8 m foco automático
		091 ⇌ 110	9 m foco automático
		111 ⇌ 130	10 m foco automático
		131 ⇌ 150	12,5 m foco automático
		151 ⇌ 170	15 m foco automático
		171 ⇌ 190	17,5 m foco automático
		191 ⇌ 210	20-60 m foco automático
		211 ⇌ 255	Detector automáticoamente la distancia
21 Zoom 000 ⇌ 255 0-100%
22	Zoom fino	000 ⇌ 255	Control fino (16 bits)
23 Prisma		000 ⇌ 004	Sin funciona
		005 ⇌ 255	Efcto prisma
24 Rotación de prisma		000 ⇌ 127	Prisma giratorio indexacion
		128 ⇌ 189	Rotación de prisma, rápido a lento
		190 ⇌ 193	Detener
		194 ⇌ 255	Rotación inverso de prisma, lento a rápido
25 Iris		000 ⇌ 063	0-100%
		064 ⇌ 127	Cambio automático, lento a rápido
		128 ⇌ 191	Encogimiento lento, expandir rápido (lento a rápido)
		192 ⇌ 255	Expandir lento, encogimiento rápido (lento a rápido)
26 Difusor 000 ⇌ 255 0-100%
27 Macro de CMY		000 ⇌ 009	Sin funciona
		010 ⇌ 014	CTO completo
		015 ⇌ 020	½ CTO
		021 ⇌ 255	CMY macro
28	Velocidad de macros de CMY	000 ⇌ 255	Velocidad de CMY macro,=rápido a lento
29 Control		000 ⇌ 007	Sin funciona
		008 ⇌ 015	Oscuro panoramic/a/inclinación
		016 ⇌ 023	Oscuro color
		024 ⇌ 031	Oscuro gobo
		032 ⇌ 039	Oscuro panoramic/a/inclinación/color
		040 ⇌ 047	Oscuro panoramic/a/inclinación/gobo
		048 ⇌ 055	Oscuro panoramic/a/inclinación/color/gobo
		056 ⇌ 095	Sin funciona
		096 ⇌ 103	Restablecer panorama/a
		104 ⇌ 111	Restablecer inclínación
		112 ⇌ 119	Restablecer color
		120 ⇌ 127	Restablecer gobo
		128 ⇌ 131	Gobo de alta temperatura de color encendido
		132 ⇌ 135	Gobo de alta temperatura de color apagado
		136 ⇌ 143	Restablecer Prismas
		144 ⇌ 151	Sin funciona
		152 ⇌ 159	Restablecer todos
		160 ⇌ 167	Restablecer iris
		168 ⇌ 175	Restablecer difusor
		176 ⇌ 183	Restablecer zoom
		184 ⇌ 191	Restablecer CMY
		192 ⇌ 199	Modo de ventilador ECO
		200 ⇌ 207	Velocidad de ventilador maximizinga
		208 ⇌ 215	Ventilador automático
		216 ⇌ 217	Ventilador TV25
		218 ⇌ 220	Ventilador TV35
		221 ⇌ 225	Modo iris+rápido
		226 ⇌ 230	Modo iris suave
		231 ⇌ 235	Intercambio XYactivado
		236 ⇌ 240	Intercambio XYdesactivado
		241 ⇌ 245	Activa el enfoque de zoom minimal
		246 ⇌ 250	Desactiva el enfoque de zoom minimo
		251 ⇌ 255	Sin funciona

Dmx Mode 22 CH

Canal Función Valor Percentaje/Configuración
1 Panorárica 000 ⇌ 255 0-100%
2	Panorárica酐	000 ⇌ 255	Control酐 (16 bits)
3 Inclínacion 000 ⇌ 255 0-100%
4	Inclínacion酐	000 ⇌ 255	Control酐 (16 bits)
5	Velocidad de panorárica/inclínacion	000 ⇌ 255	Rápido a lento
6 Atenuador 000 ⇌ 255 0-100%
7 Obturator	Rueda de color	000 ⇌ 003	Cerrado
		004 ⇌ 007	Abierto
		008 ⇌ 076	Estroboscopio, lento a rápido
		077 ⇌ 145	Estroboscopio pulso, lento a rápido
		146 ⇌ 215	Estroboscopio aleatorio, lento a rápido
		216 ⇌ 255	Abierto
8 Estroboscópica virtual	000 ⇌ 001	Sin configuración
	002 ⇌ 128	Estroboscopio vibratorio, lento a rápido
	129 ⇌ 255	Vibración de desvanecimiento, lento a rápido
9 C i a n	000 ⇌ 255 0-100%
10 Magenta	000 ⇌ 255 0-100%
11 Amarillo	000 ⇌ 255 0-100%
12	Rueda de color	000 ⇌ 006	Abierto
		007 ⇌ 013	Rojo
		014 ⇌ 020	Naranja
		021 ⇌ 027	Verde
		028 ⇌ 034	Magenta
		035 ⇌ 041	UV
		042 ⇌ 048	CRI
		049 ⇌ 059	CTB
		060 ⇌ 187	Color dividido
		188 ⇌ 219	Desplazamente de color inverso, rápido a lento
		220 ⇌ 223	Detener
		224 ⇌ 255	Desplazamente de color, lento a rápido
13	Rueda de gobo 1 (giratoria) (ver Disneños de gobos)	000 ⇌ 007	Abierto
		008 ⇌ 015	Gobo 1 (veleros)
		016 ⇌ 023	Gobo 2 (punto radial)
		024 ⇌ 031	Gobo 3 (cuchilla de corte)
		032 ⇌ 039	Gobo 4 (tornillos)
		040 ⇌ 047	Gobo 5 (mampara de ducha)
		048 ⇌ 055	Gobo 6 (nubes balisticas)
		056 ⇌ 063	Gobo 7 (cuatro ojos)
		064 ⇌ 071	Gobo 7 vibrando
		072 ⇌ 079	Gobo 6 vibrando
		080 ⇌ 087	Gobo 5 vibrando
		088 ⇌ 095	Gobo 4 vibrando
		096 ⇌ 103	Gobo 3 vibrando
		104 ⇌ 111	Gobo 2 vibrando
		112 ⇌ 119	Gobo 1 vibrando
		120 ⇌ 127	Abierto
		128 ⇌ 191	Desplazamente de gobo, lento a rápido
		192 ⇌ 255	Desplazamente inverso de gobo, lento a rápido
14	Rotación de gobos 1	000 ⇌ 063	Indice de gobo giratorio
		064 ⇌ 145	Rotación de gobo, lento a rápido
		146 ⇌ 149	Detener
		150 ⇌ 231	Rotación inversa de gobos, lento a rápido
		232 ⇌ 255	Efecto rebote, corto a largo
Canal	Función	Valor	Porcentaje/Configuración
15	Rueda de gobo 2 (estática) (ver Diséneos de gobos)	000 ⇌ 005	Abierto
		006 ⇌ 011	Gobo 1 (haz de luz)
		012 ⇌ 017	Gobo 2 (barras)
		018 ⇌ 023	Gobo 3 (círculos)
		024 ⇌ 029	Gobo 4 (romper)
		030 ⇌ 035	Gobo 5 (puntos)
		036 ⇌ 041	Gobo 6 (circitos)
		042 ⇌ 047	Gobo 7 (triangulos)
		048 ⇌ 053	Gobo 8 (bosque)
		054 ⇌ 063	Gobo 9 (arcoiris)
		064 ⇌ 069	Gobo 9 vibrando
		070 ⇌ 075	Gobo 8 vibrando
		076 ⇌ 081	Gobo 7 vibrando
		082 ⇌ 087	Gobo 6 vibrando
		088 ⇌ 093	Gobo 5 vibrando
		094 ⇌ 099	Gobo 4 vibrando
		100 ⇌ 105	Gobo 3 vibrando
		106 ⇌ 111	Gobo 2 vibrando
		112 ⇌ 117	Gobo 1 vibrando
		118 ⇌ 127	Abierto
		128 ⇌ 191	Desplazimiento de gobo, lento a rápido
		192 ⇌ 255	Desplazimiento inverso de gobo, lento a rápido
16 Foco	000 ⇌ 255 0-100%
17 Zoom	000 ⇌ 255 0-100%
18 Prisma		000 ⇌ 004	Sin funciona
		005 ⇌ 255	Efcto prisma
19 Rotación de prisma		000 ⇌ 127	Prisma giratorio indexación
		128 ⇌ 189	Rotación de prisma, rápido a lento
		190 ⇌ 193	Detener
		194 ⇌ 255	Rotación inverso de prisma, lento a rápido
20 Iris		000 ⇌ 063	0-100%
		064 ⇌ 127	Cambio automático, lento a rápido
		128 ⇌ 191	Encogimiento lento, expandir rápido (lento a rápido)
		192 ⇌ 255	Expandir lento, encogimiento rápido (lento a rápido)
21 Difusor	000 ⇌ 255 0-100%
		000 ⇌ 007	Sin funciona
		008 ⇌ 015	Oscuro panorámerica/inclinación
		016 ⇌ 023	Oscuro color
		024 ⇌ 031	Oscuro gobo
		032 ⇌ 039	Oscuro panorámerica/inclinación/color
		040 ⇌ 047	Oscuro panorámerica/inclinación/gobo
		048 ⇌ 055	Oscuro panorámerica/inclinación/color/gobo
		056 ⇌ 095	Sin funciona
		096 ⇌ 103	Restablecerpanicamica
		104 ⇌ 111	Restablecerinclinación
		112 ⇌ 119	Restablecercolor
		120 ⇌ 127	Restablecergobo
		128 ⇌ 131	Gobo de alta temperatura de color encendido
		132 ⇌ 135	Gobo de alta temperatura de color apagado
		136 ⇌ 143	Restablecerprismas
		144 ⇌ 151	Sin funciona
22 Control		152 ⇌ 159	Restablecer todos
		160 ⇌ 167	Restablecer iris
		168 ⇌ 175	Restablecerdifusor
		176 ⇌ 183	Restablecerzoom
		184 ⇌ 191	RestablecerCMY
		192 ⇌ 199	Modo de ventilador ECO
		200 ⇌ 207	Velocidad de ventilador Tmaxima
		208 ⇌ 215	Ventilador automático
		216 ⇌ 217	Ventilador TV25
		218 ⇌ 220	Ventilador TV35
		221 ⇌ 225	Modo iris rápido
		226 ⇌ 230	Modo iris suave
		231 ⇌ 235	Intercambio XYactivado
		236 ⇌ 240	Intercambio XYdesactivado
		241 ⇌ 245	Activa el enfoque de zoomminimum
		246 ⇌ 250	Desactiva el enfoque de zoomminimo
		251 ⇌ 255	Sin funciona

Diseños de gobos

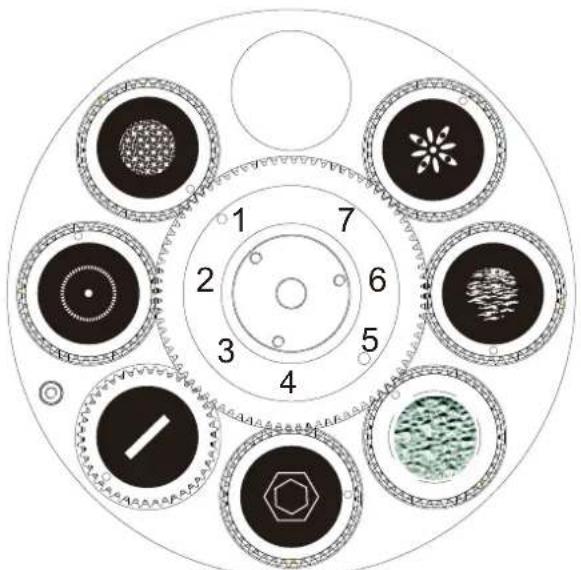

Rueda giratoria de gobo

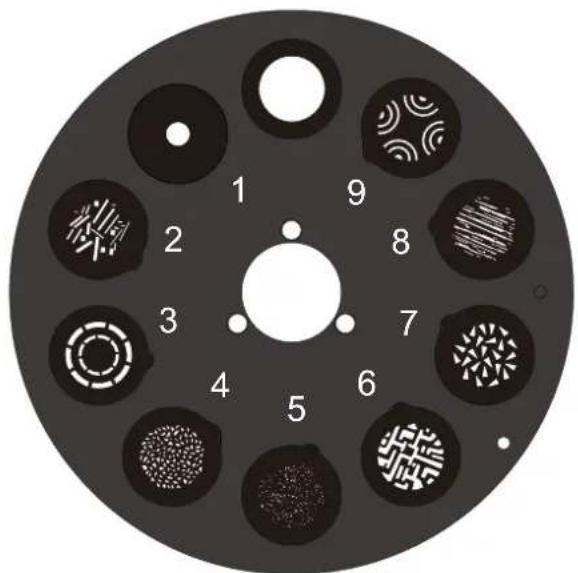

Rueda de gobos estáticos

Address: Av. de las Partidas 34 - 3B
