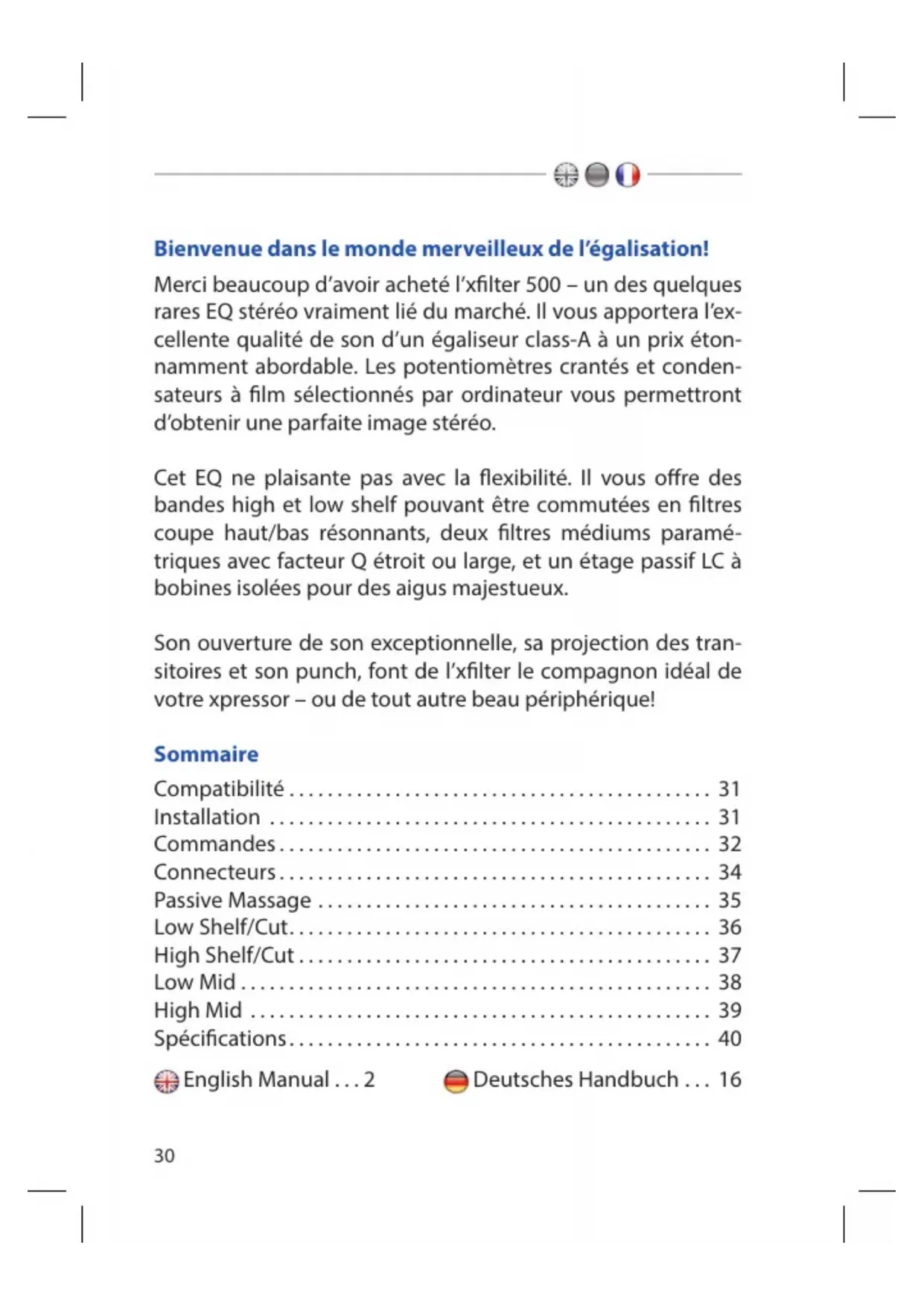

MODE D'EMPLOI Xfilter 500 Elysia

1. Éteignez votre boîtier API serie 500 et déconnectez son

câble d’alimentation.

2. Insérez le module dans deux rangées libres du boîtier.

Veillez à ce que les deux connecteurs du module soient bien alignés à ceux du boîtier.

3. Poussez doucement le module pour l’encastrer – Allez-y

4. Fixez la façade avant à l’aide des quatre vis fournies norma-

lement par le fabriquant du boîtier.

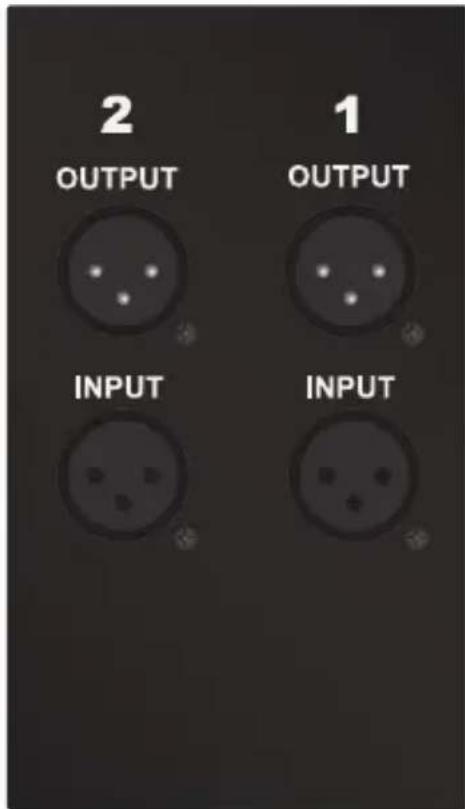

5. Connectez vos câbles XLR (voir page 34 pour plus d’info) et

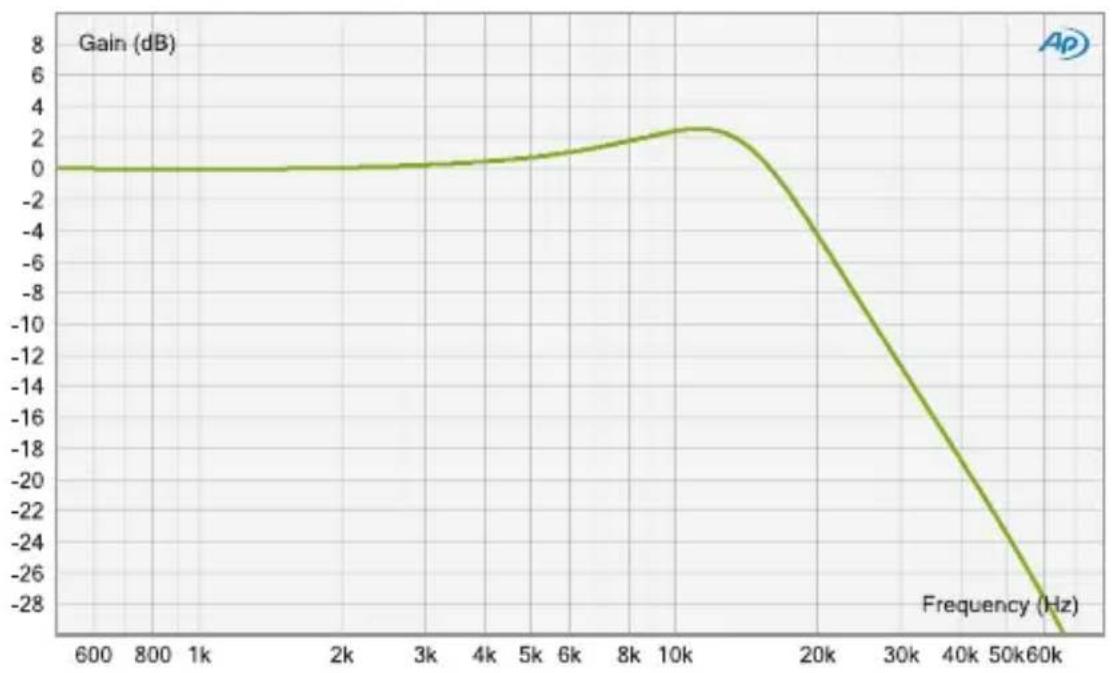

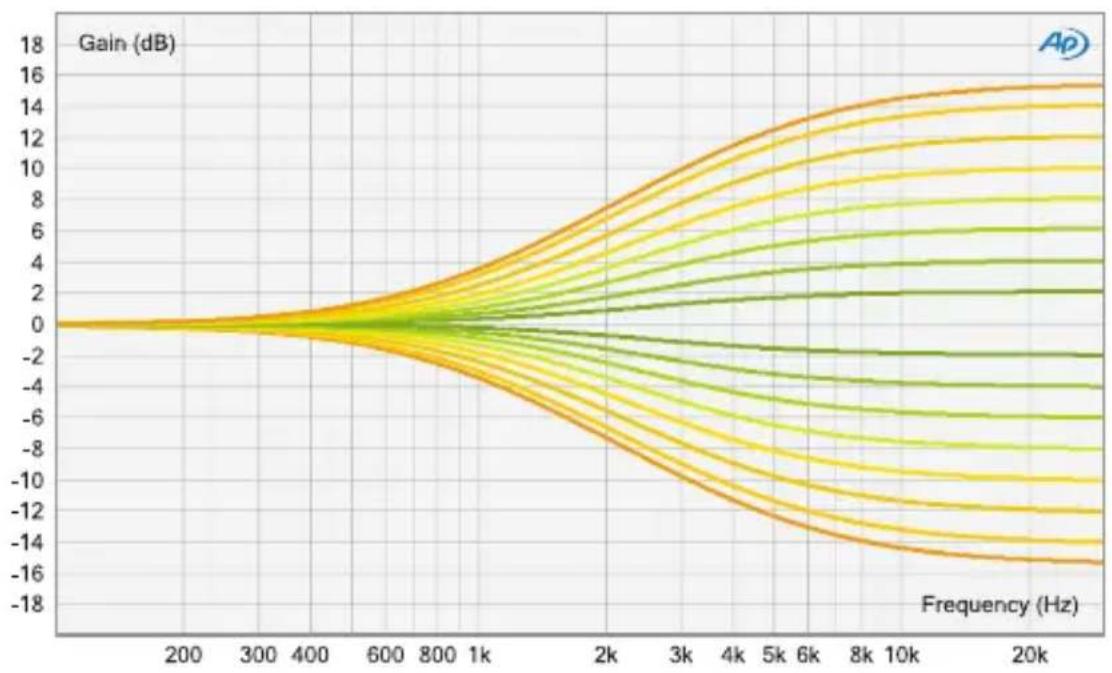

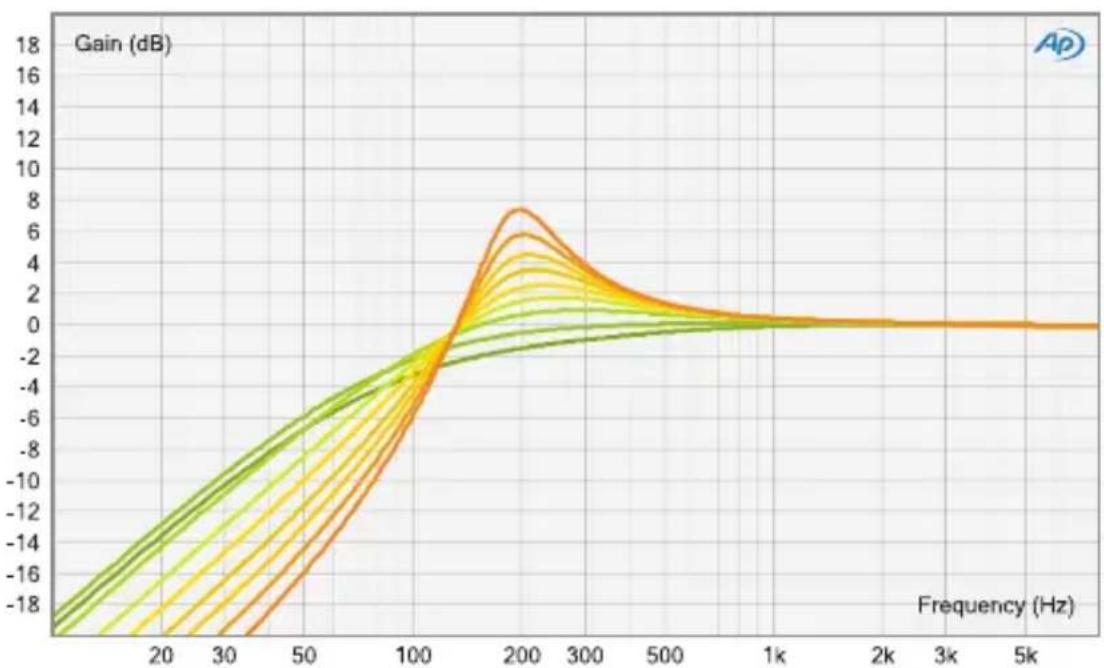

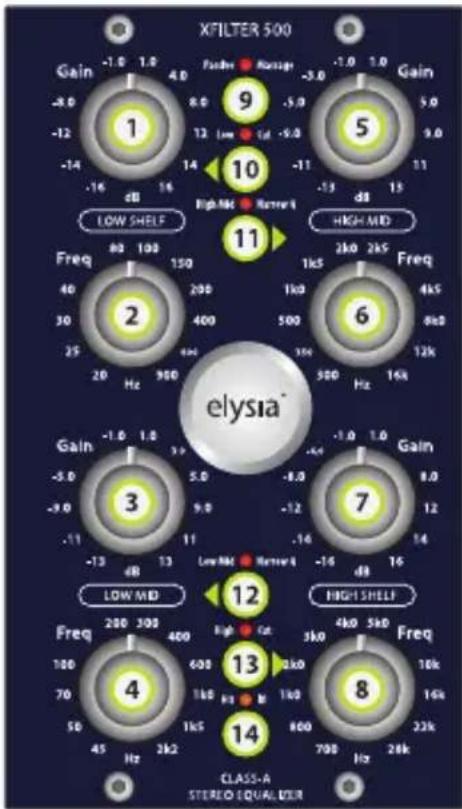

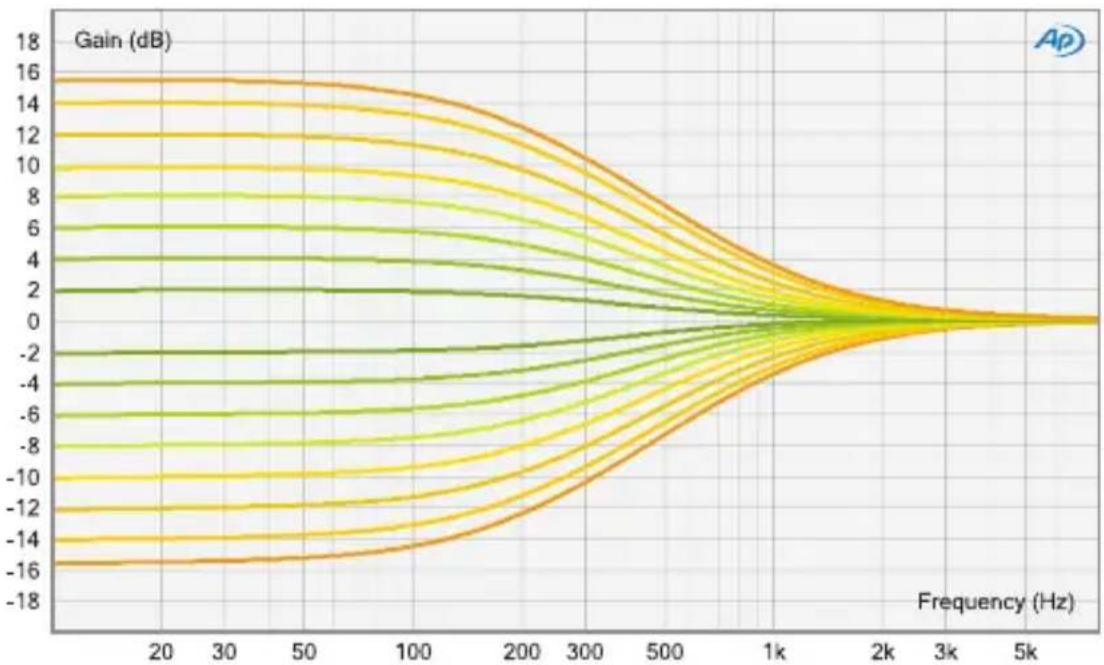

allumez votre boîtier. C’est fait! Maintenant amusez-vous bien avec votre xlter 500!32 Commandes Gain (Low Shelf) Augmente ou atténue les graves » p. 36 Frequency (Low Shelf) Règle la fréquence du ltre low shelf » p. 36 Gain (Low Mid) Augmente ou atténue la bande des bas-médiums » p. 38 Frequency (Low Mid) Règle la fréq. du ltre paramétrique des bas-médiums » p. 38 Gain (High Mid) Augmente ou atténue la bande des haut-médiums » p. 3933 Frequency (High Mid) Règle la fréq. du ltre paramétrique des haut-médiums » p. 39 Gain (High Shelf) Augmente ou atténue la bande des aigus » p. 37 Frequency (High Shelf) Règle la fréquence du ltre high shelf » p. 37 Passive Massage Active le ltre LC passif spécial (LED allumée) ou désactive cette bande additionnelle xe (LED éteinte) » p. 35 Low Cut Commute le ltre low shelf (LED éteinte) en ltre coupe-bas avec résonance (LED allumée) » p. 36 Narrow Q (High Mid) Change le facteur Q de la bande des haut-médiums d’une courbe large (LED éteinte) à étroite (LED allumée) » p. 39 Narrow Q (Low Mid) Change le facteur Q de la bande des bas-médiums d’une courbe large (LED éteinte) à étroite (LED allumée) » p. 38 High Cut Commute le ltre high shelf (LED éteinte) en ltre coupe-haut avec résonance (LED allumée) » p. 37 Hit It! Active l’xlter 500 (LED allumée) ou le désactive par une vraie mise hors-service (hardwire bypass) (LED éteinte)34 Connecteurs Sorties audio (+4 dBu) Aectation en symétrique: 1 terre 2 chaud (+) 3 terre Aectation en asymétrique: 1 terre 2 chaud (+) 3 ottant Audio inputs (+4 dBu) Aectation en symétrique: 1 terre 2 chaud (+) 3 froid (-) Aectation en asymétrique: 1 terre 2 chaud (+) 3 terre Utilisation mono: Connectez l’une ou l’autre des entrées/sor- ties 1 ou 2, les deux marcheront pareil. Utilisation stéréo: Connectez l’une et l’autre des entrées/sor- ties 1 ou 2 – décidez vous même lequel sera canal gauche et l’autre droit.35 Passive Massage Mmm ... L’incroyable touche de magie qu’un EQ passif peut ajouter. Nous l’aimons tous, et en voulons tous! Eh bien voici la bonne nouvelle: En plus de ses quatre bandes actives très exibles, l’xlter 500 dispose d’un ltre LC xe commutable pour le polissage des hautes fréquences. Le ltre se compose principalement d’un condensateur et d’une bo- bine par canal, mais contrairement aux conceptions shelving standards, il a un pic de résonance léger à 12 kHz qui com- mence à retomber à 17 kHz. Ainsi, l’eet de stockage de la bobine, qui se traduit par un genre de saturation très subtile, se concentre sur la zone au- tour du pic sans pour autant trop pousser le haut du spectre dans sa globalité.36 Low Shelf Low Cut37 High Shelf High Cut38 Low Mid (Wide Q) Low Mid (Narrow Q)39 High Mid (Wide Q) High Mid (Narrow Q)40 Données techniques Bande passante: <10 Hz - 400 kHz (-3,0 dB) THD+N @ 0 dBu, 20 Hz - 22 kHz: 0,0018 % THD+N @ +10 dBu, 20 Hz - 22 kHz: 0,005 % Niveau de bruit, 20 Hz - 20 kHz (A-weighted): -98 dBu Plage dynamique, 20 Hz - 22 kHz: 120 dB Niveau d’entrée max: +21 dBu Niveau de sortie max: +21 dBu Impédance d’entrée: 10 kOhm Impédance de sortie: 68 Ohm Conformité CE La conformité de cet appareil aux directives euro- péennes est conrmée par le marquage CE apposé sur l’appareil. Cette déclaration n’est plus valide en cas de modication non- autorisée de l’appareil. Nettetal, 01.05.2013 - Ruben Tilgner41 Précautions ATTENTION: Haute Tension

• Assurez-vous de bien utiliser votre rack compatible série 500 API au bon voltage.

• Remplacez les fusibles en veillant à respecter leur type et valeur.

• Le rack série 500 doit être connecté à la terre.

• Ne pas utiliser un cordon d’alimentation détérioré.

• Ne pas poser d’objet contenant un liquide sur l’appareil.

• Ne pas exposer l’appareil à la pluie ou à l’humidité.

• Ne pas utiliser cet appareil à côté d’une source d’eau.

• Ne conez les réparations qu’à du personnel qualié. ATTENTION: Température

• La surface de cet appareil peut devenir chaude pendant son utilisation.

• Ne pas installer l’appareil à côté d’une source de chaleur. ATTENTION: Montage et branchement

• Ne jamais brancher la sortie d’un ampli de puissance à l’en- trée de cet appareil

• Ne forcez pas lors du rackage de votre module. ATTENTION: Humidité

• Si cet appareil est déplacé d’un endroit froid à une pièce chaude, de la condensation peut se former à l’intérieur de celui-ci. Pour éviter d’abîmer l’appareil, laissez-le s’adapter à la température avant de l’allumer.42 Garantie L’xlter 500 est couvert par une garantie contre tous défauts concernant les pièces et la main d’oeuvre limitée à une période de 2 ans à compter de la date d’achat du matériel neuf. L’usure naturelle n’est pas couverte par cette garantie. Les réparations ou les remplacements n’étendront pas la période de garantie. La garantie est donnée à l’acheteur initial uniquement et n’est pas transférable. elysia n’accordera de garantie qu’aux produits achetés à des distributeurs autorisés par elysia. Sauf autorisation préalable d’elysia, la garantie est seulement valable que dans le pays où s’est fait l’achat. Toute garantie se voit nulle si le produit a été endommagé lors d’une mauvaise utilisation, un accident, une négligence, une mo- dication, un bricolage, ou quelque altération non autorisée par qui que ce soit d’autre que le personnel de maintenance autorisé d’elysia. Le garant n’assume aucune responsabilité en ce qui concerne les autres dommages, incidents, ou conséquences liés à un mauvais fonctionnement de l’appareil. Toutes et chacune des garanties de commercialisabilité et adéquation impliquées par la loi sont limi- tées à la duration de la garantie ici exprimée. elysia ne paiera pas pour des envois par fret express ou 24h, ou pour des destinations se trouvant en dehors d’Allemagne. Tous dommages causés par le transport ne sont pas couverts par la garantie. Cette garantie vous donne des droits spéciques et vous pourriez avoir d’autres droits qui varient d’un pays à un autre. Certaines des restrictions ci-dessus peuvent ne pas vous concerner.43 Informations légales Le contenu de ce document est sujet à modication sans avis préalable et ne peut à ce titre être considéré comme une obli- gation ou garantie quelle qu’elle soit du fabriquant. Aucune garantie, exprimée ou induite n’est faite quant à la qualité, la cohérence ou la véracité de ce document. Le fabriquant se réserve le droit de changer le contenu de ce document et/ou les produits associés à tout moment et ce sans avis préalable. Le fabriquant ne peut être tenu res- ponsable des dégâts occasionnés découlant d’une mauvaise utilisation, ou de l’impossibilité d’utiliser ce produit ou cette documentation. L’information contenue dans ce document est soumise au copyright. Tous les droits, modications techniques ou errata sont réservés. Aucune partie de ce manuel ne peut être repro- duite ni transmise sous quelque forme et pour quelque raison sans l’autorisation préalable et écrite des ayants droits. elysia et xlter sont des marques déposées d’elysia GmbH. Les autres marques contenus dans ce document sont là an d’identication uniquement. Toutes les marques déposées, désignations de produits ou autres noms de marques utilisés dans ce document sont la propriété de leurs propriétaires res- pectifs. Le produit a été fabriqué conformément à la directive RoHS. Le but de cette directive de l’Union Européenne est la restriction des substances dangereuses dans les équipements électroniques (RoHS) an de protéger la santé et la nature. Version 1.3 © 2019 elysia GmbHelysia GmbH Am Panneschopp 18 41334 Nettetal Germany info@elysia.com Printed in Germany
