BEDIENUNGSANLEITUNG Xfilter 500 Elysia

Nettetal, 01.05.2013 - Ruben Tilgner

elysia

Precautions

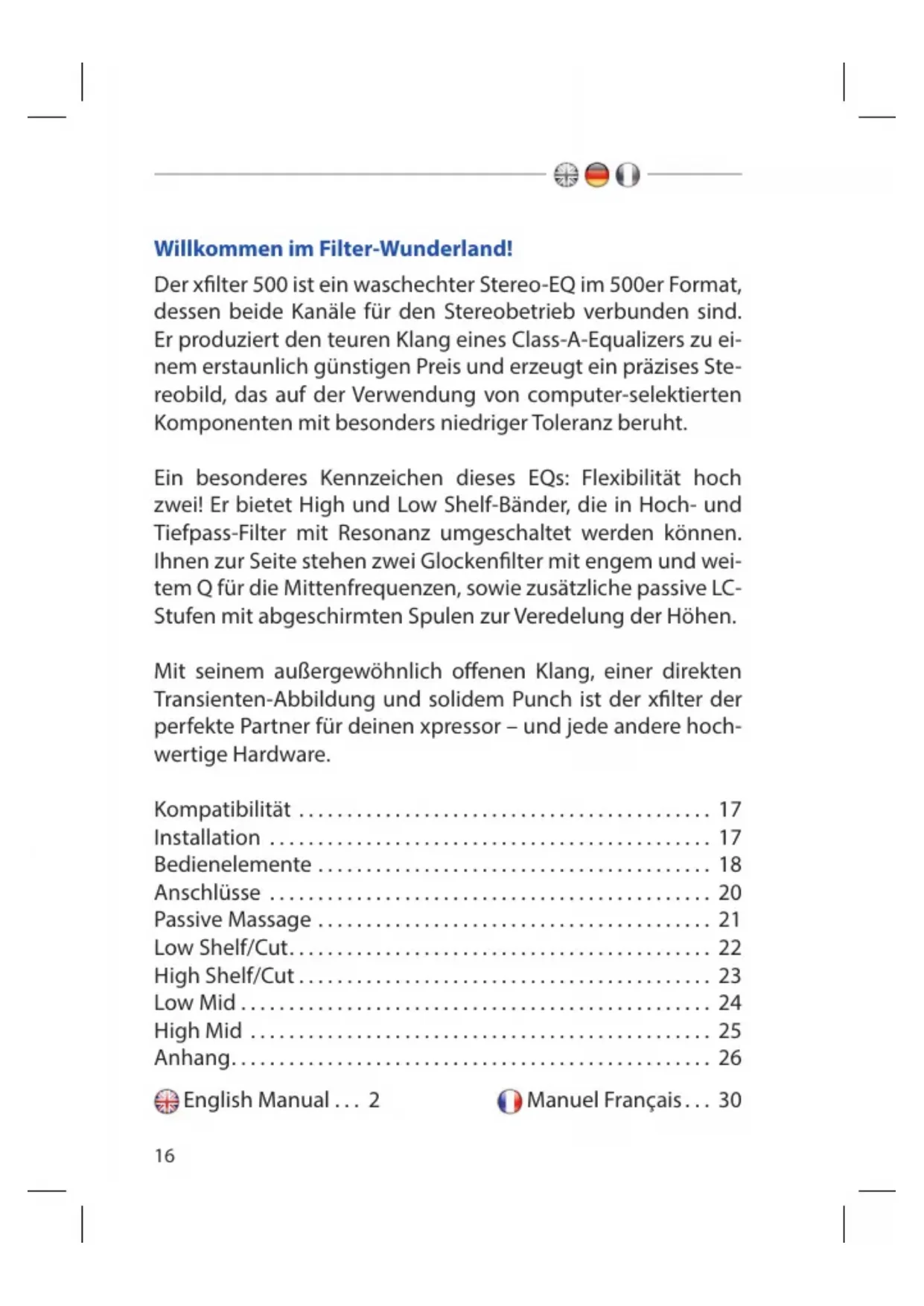

Willkommen im Filter-Wunderland!

Der xfilter 500 ist ein waschechter Stereo-EQ im 500er Format, dessen beide Kanäle für den Stereobetrieb verbunden sind. Er produziert den teuren Klang eines Class-A-Equalizers zu einem erstaunlich günstigen Preis und erzeugt ein präzises Stereobild, das auf der Verwendung von computer-selektierten Komponenten mit besonders niedriger Toleranz beruht.

Ein besonderes Kennzeichen dieses EQs: Flexibilität hoch zwei! Er bietet High und Low Shelf-Bänder, die in Hoch- und Tiefpass-Filter mit Resonanz umgeschaltet werden können. Ihnen zur Seite stehen zwei Glockenfilter mit engem und weitem Q für die Mittenfrequenzen, sowie zusätzliche passive LC-Stufen mit abgeschirmten Spulen zur Veredelung der Höhen.

Mit seinem außergewöhnlich offenen Klang, einer direkten Transienten-Abbildung und solidem Punch ist der xfilter der perfekte Partner für deinen xpressor – und jede andere hochwertige Hardware.

Kompatibilität 17

Installation 17

Bedienelemente 18

Anschlüsse 20

Passive Massage 21

Low Shelf/Cut....22

High Shelf/Cut 23

Low Mid 24

High Mid 25

Anhang....26

Das xfilter 500 Modul ist zur Installation in ein API 500 Series kompatibles Rack (nicht im Lieferumfang enthalten) vorgesehen. Es ist auf dessen Netzteil und Audioanschlüsse angewiesen und funktioniert nicht, stand alone'.

Der Strombedarf beträgt 210 Milliampere (105 pro Slot) bei +/- 16 Volt DC. Begründet durch das Class-A Design des Audiopfads liegt dieser Wert höher als bei einigen anderen 500er-Modulen.

Die meisten API 500 kompatiblen Racks verkraften diese Anforderung problemlos, allerdings lässt sich unter Umständen nur eine begrenzte Anzahl an xfilter 500 Modulen installieren (im Zweifel bitte den Hersteller des Racks konsultieren).

Installation

Die Installation des Moduls verläuft denkbar einfach:

1. Schalte dein API 500 Series kompatibles Rack aus und entferne das Netzkabel.
2. Stecke das Modul in zwei freie Slots und richte die Kontakte der Platinen genau auf die Steckleisten im Rack aus.
3. Drücke das Modul nun vorsichtig in die Steckleisten – dabei bitte keine Gewalt anwenden!
4. Befestige die Frontplatte mit vier Schrauben aus dem Rackzubehör.
5. Verbinde die XLR-Audiokabel (mehr dazu auf Seite 20) und schließe das Rack wieder an das Stromnetz an.

Und das war es auch schon. Wir wünschen viel Spaß mit deinem xfilter 500!

XFILTER 500 Gain -1.0 1.0 4.0 -8.0 8.0 -3.0 1.0 -12 12 Low Std -9.0 5.0 -14 -16 14 -11 11 2B 16 dd 15 LOW SHELF HIGH MID Freq 80 100 150 2k0 2kS 40 200 1kS 4kS 30 400 500 6kS 25 6kS 12k 20 Hz 300 Hz 500 Hz 16k elysia® Gain -1.0 1.0 5.0 -8.0 -1.0 1.0 -5.0 5.0 -12 8.0 12 -9.0 9.0 -14 14 -11 11 -16 dd 16 4B 13 Low Mid Retrover 4 Freq 200 300 400 High Shell High Fat 5kS 5kS Freq 100 600 3kS 10k 70 Hz M 1kS 8kS 50 Hz 1kS 900 Hz 22k 45 Hz 2kS 700 Hz 26k CLASS-A STEREO EQUALizer

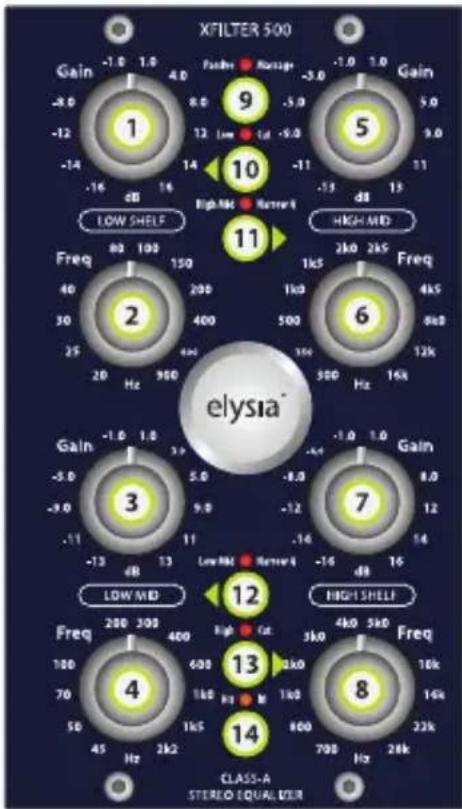

Bedienelemente

① Gain (Low Shelf)

Hebt die tiefen Frequenzen an oder senkt sie ab » S. 22

Bestimmt die Frequenz für das Low Shelf Filter » S. 22

3 Gain (Low Mid)

Hebt die tiefen Mittenfrequenzen an oder senkt sie ab » S. 24

Bestimmt die Frequenz für das Low Mid Peak Filter » S. 24

5 Gain (High Mid)

Hebt die hohen Mittenfrequenzen an oder senkt sie ab » S. 25

elysia

Bestimmt die Frequenz für das High Mid Peak Filter » S. 25

⑦ Gain (High Shelf)

Hebt die hohen Frequenzen an oder senkt sie ab » S. 23

Bestimmt die Frequenz für das High Shelf Filter » S. 23

9 Passive Massage

Aktiviert ein spezielles, passives LC Filternetzwerk (LED an) oder deaktiviert dieses Band (LED aus) » S. 21

10 Low Cut

Verändert das Low Shelf Filter (LED aus) in ein Low Cut Filter mit Resonanz (LED an) » S. 22

Verändert die Filtergüte des High Mid Filters von einem weiten Q (LED aus) zu einem engen Q (LED an) » S. 25

Verändert die Filtergüte des Low Mid Filters von einem weiten Q (LED aus) zu einem engen Q (LED an) » S. 24

13 High Cut

Verändert das High Shelf Filter (LED aus) in ein High Cut Filter mit Resonanz (LED an) » S. 23

14 Hit It!

Aktiviert den xfilter 500 (LED an) oder schaltet einen Hardwire-Bypass via Relais (LED aus)

2 OUTPUT 1 OUTPUT INPUT INPUT

Anschlüsse

Audio-Ausgänge (+4 dBu)

Pinbelegung symmetrisch: 1 Masse 2 heiß (+) 3 Masse

Pinbelegung unsymmetrisch: 1 Masse 2 heiß (+) 3 frei

Audio-Eingänge (+4 dBu)

Pinbelegung symmetrisch: 1 Masse 2 heiß (+) 3 kalt (-)

Pinbelegung unsymmetrisch: 1 Masse 2 heiß (+) 3 Masse

Mono-Betrieb: Verwende jeweils einen der beiden Ein- und Ausgänge (1 oder 2) – welchen Kanal du nimmst, steht dir frei.

Stereo-Betrieb: Verwende beide Ein- und Ausgänge (1 und 2) – linken und rechten Kanal kannst du dabei selber festlegen.

elysia

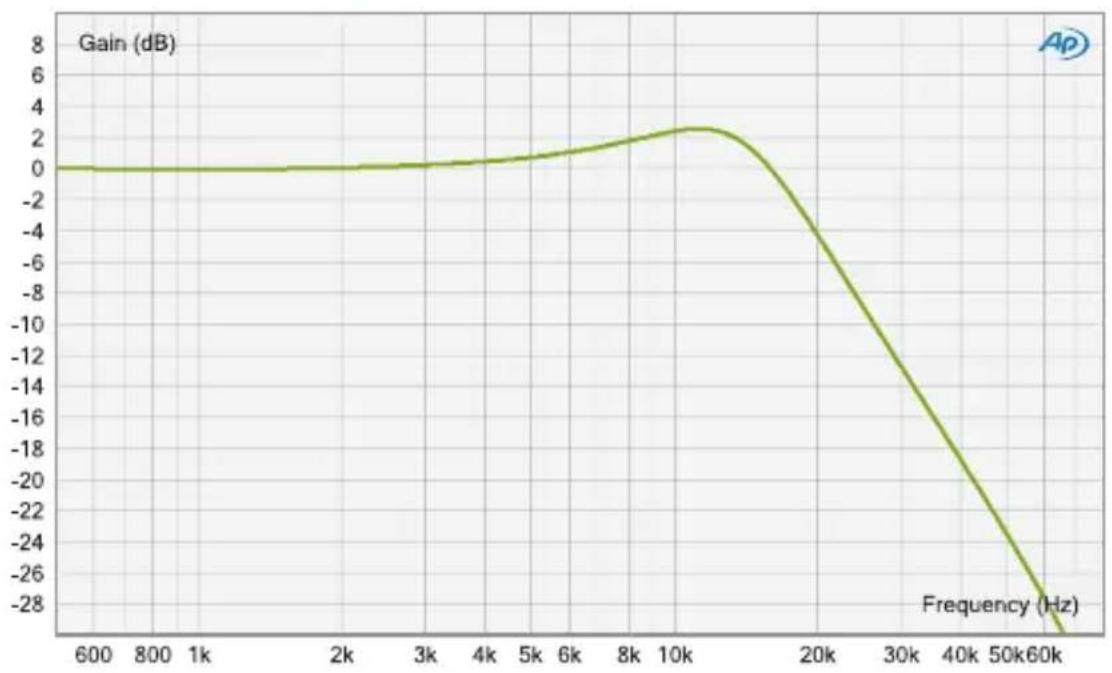

Passive Massage

Mmmh... Die unglaubliche Luftigkeit, die ein passiver EQ auf einen schönen Klang zu zaubern vermag. Jeder liebt diesen Sound, und alle wollen ihn haben! Hier kommt die gute Nachricht: Zusätzlich zu seinen vier flexiblen Bändern bietet der xfilter 500 eine schaltbare LC-Stufe an, die auf die Veredelung der hohen Frequenzen spezialisiert ist.

Das Filter besteht hauptsächlich aus einem Kondensator und einer Spule pro Kanal, aber anders als in üblichen Shelving-Designs zeichnet sich die Charakteristik durch eine leichte Resonanzspitze bei 12 kHz und einen Rückgang ab 17 kHz aus.

Auf diese Weise fokussiert sich der Sättigungs-ähnliche Effekt der Spule auf den Frequenzbereich um die Resonanzspitze herum, ohne das komplette HF-Spektrum zu stark zu betonen.

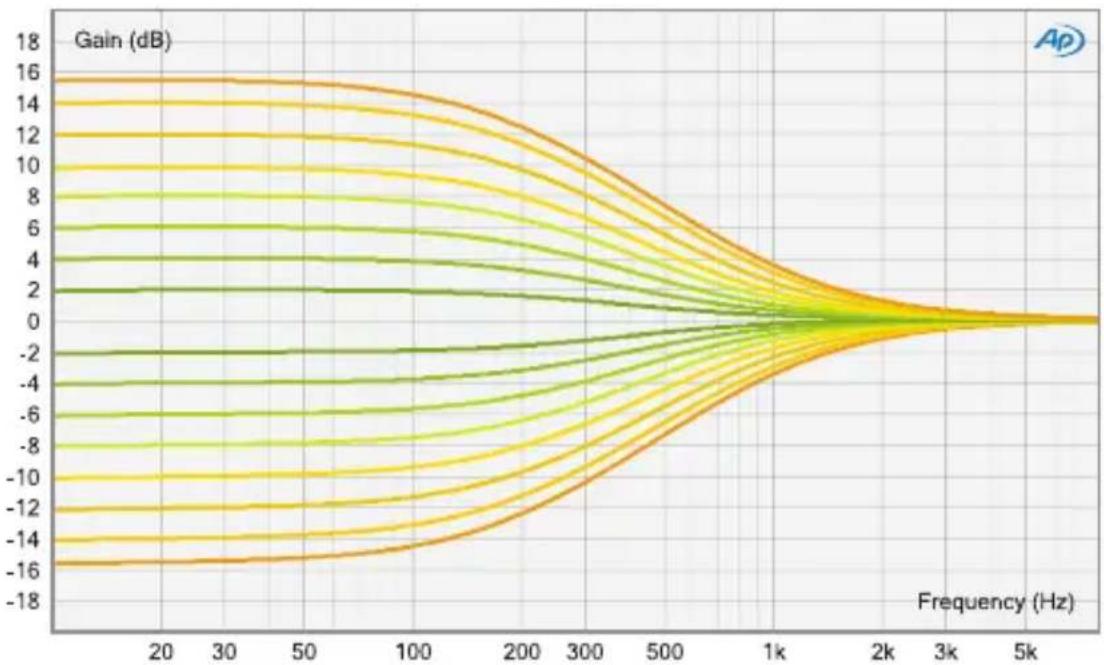

Low Shelf

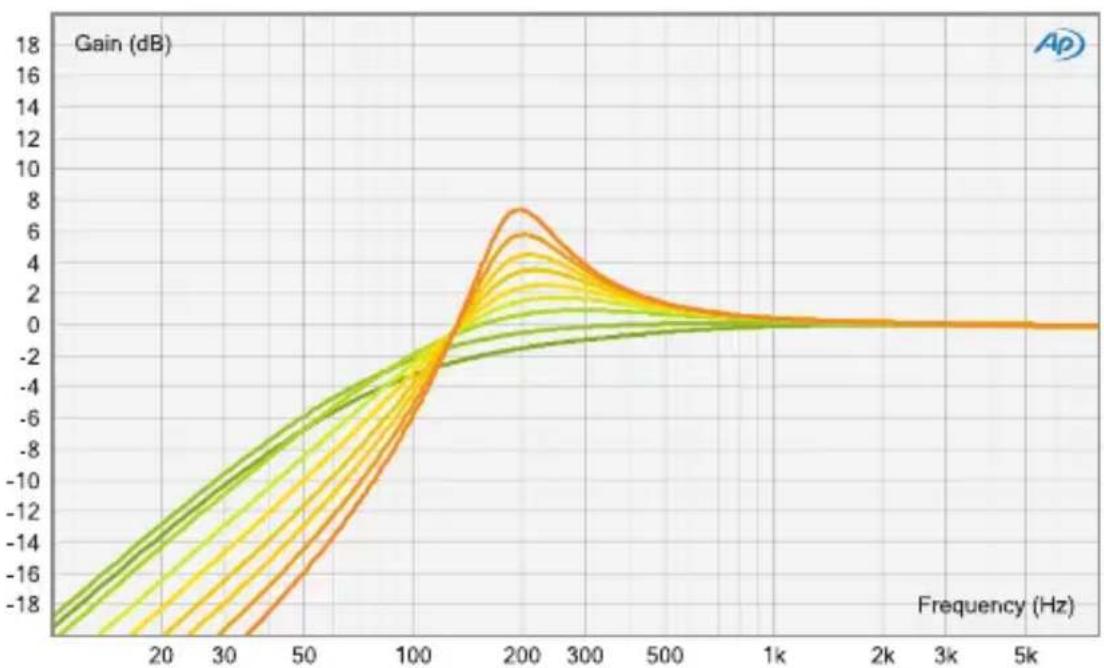

Low Cut

elysia

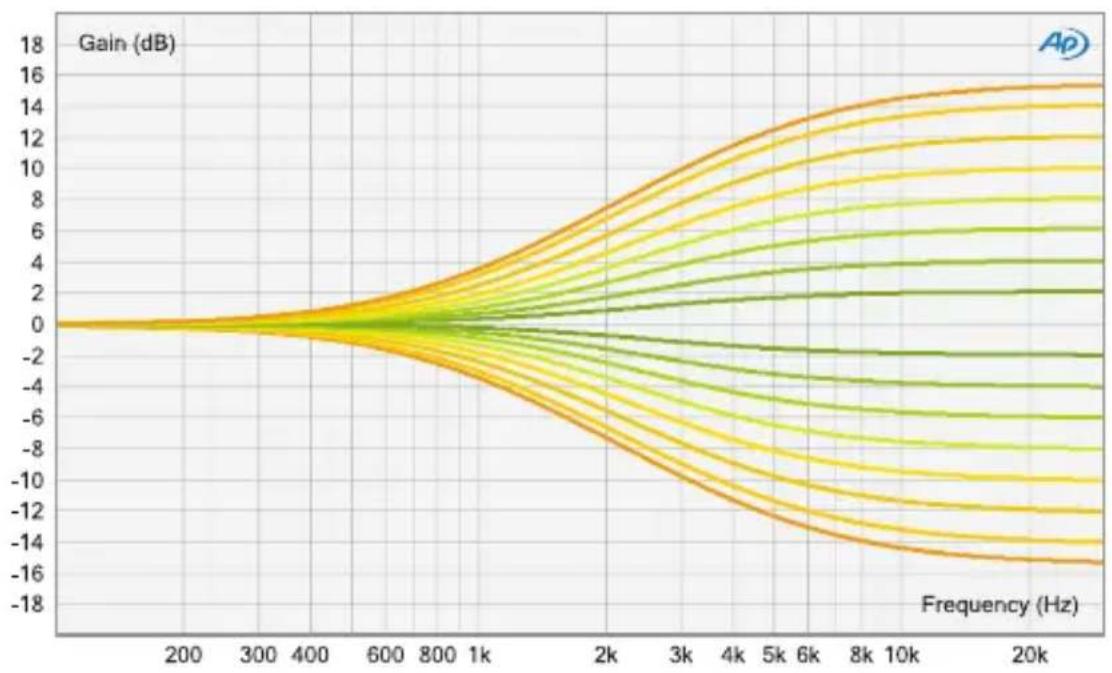

High Shelf

Frequenzumfang:	<10 Hz - 400 kHz (-3,0 dB)
THD+N @ 0 dBu, 20 Hz - 22 kHz:	0,0018 %
THD+N @ +10 dBu, 20 Hz - 22 kHz:	0,005 %
Rauschen, 20 Hz - 20 kHz (A-bewertet):	-98 dBu
Dynamikumfang, 20 Hz - 22 kHz:	120 dB
Maximaler Eingangspegel:	+21 dBu
Maximaler Ausgangspegel:	+21 dBu
Eingangsimpedanz:	10 kOhm
Ausgangsimpedanz:	68 Ohm

CE Konformität

Die Konformität dieses Geräts zu den EU-Richtlinien wird durch das CE-Zeichen auf dem Gerät bestätigt.

Bei einer nicht von uns genehmigten Änderung des Geräts verliert diese Erklärung ihre Gültigkeit.

Nettetal, 01.05.2013 - Ruben Tilgner

elysia

Vorsichtsmaßnahmen

VORSICHT: SPANNUNG

• Achte darauf, dein API 500 Series kompatibles Rack auf der für dein Land richtigen Spannung zu betreiben.
• Verwende nur Sicherungen vom gleichen Typ für dein Rack.
• Dein Rack muss stets geerdet sein.
• Verwende keine defekten Anschlussleitungen.
• Stelle keine Gefäße mit Flüssigkeiten auf das Rack.
• Es darf keine Feuchtigkeit in das Gerät gelangen.
• Benutze dieses Gerät nicht in der Nähe von Wasser.
• Reparaturarbeiten nur durch qualifiziertes Fachpersonal.

VORSICHT: Temperatur

• Die Oberflächen des Geräts können im Betrieb heiß werden.
- Vermeide direkte Sonneneinstrahlung und die unmittelbare Nähe zu Heizkörpern, Heizstrahlern usw.

VORSICHT: Anschluss & Montage

• Schließe keine Ausgänge von Leistungsverstärkern an.
• Wende bei der Installation des Moduls keine Gewalt an.
• Betreibe das Gerät nur entsprechend der Anleitung.

VORSICHT: Kondensfeuchtigkeit

- Wenn das Gerät von einem kalten an einen warmen Ort gebracht wird, kann sich im Inneren Kondensfeuchtigkeit bilden. Erst einschalten, wenn sich das Gerät auf Raumtemperatur erwärmt hat.

Garantie

Der xfilter 500 wird mit einer auf Material- und Produktionsfehler begrenzten Garantie mit einer Laufzeit von 2 Jahren ausgeliefert. Natürliche Abnutzungserscheinungen werden durch diese Garantie nicht abgedeckt. Garantieleistungen haben keine Verlängerung der Garantiezeit zur Folge.

Die Garantiezeit beginnt mit dem Kaufdatum, gilt nur für den Erstkäufer und ist nicht übertragbar. Ebenso gilt die Garantie nur für Produkte, die bei autorisierten elysia Händlern gekauft wurden. Solange keine andere schriftliche Vereinbarung mit elysia vorliegt, ist die Garantie nur in dem Land gültig, in dem das Produkt gekauft wurde.

Sämtliche Garantieansprüche erlöschen, wenn das Produkt aufgrund von unsachgemäßer Behandlung, Unfällen, Nachlässigkeit oder nicht autorisierten Modifikationen bzw. Eingriffen beschädigt wurde.

elysia übernimmt keine Verbindlichkeiten für Eigentumsbeschädigungen oder sämtliche materiellen und immateriellen Folgeschäden, die aus dem Ausfall des Produktes resultieren können.

Kosten für Overnight- oder Express-Versand sowie für den Versand außerhalb Deutschlands werden nicht von elysia getragen. Transportschäden sind von der Garantie ausgenommen.

Die Bestimmungen des deutschen Produkthaftungsgesetzes und vergleichbarer ausländischer Vorschriften bleiben, soweit unabdingbar, unberührt.

elysia

Hinweise

Die Informationen in diesem Dokument können sich jederzeit ohne weitere Vorankündigung ändern und stellen in keiner Weise eine Verpflichtung von Seiten des Herstellers dar. In Bezug auf Qualität, Eignung oder Aussagekraft für einen bestimmten Einsatz dieses Dokuments werden keinerlei direkte oder indirekte Garantien gegeben.

Der Hersteller behält sich das Recht vor, den Inhalt dieses Dokuments und der zugehörigen Produkte jeder Zeit zu ändern, ohne zu einer Benachrichtigung verpflichtet zu sein. In keinem Fall haftet der Hersteller für Schäden jedweder Art, die aus dem Einsatz, oder der Unfähigkeit, dieses Produkts oder die Dokumentation einsetzen zu können, erwachsen.

Dieses Dokument enthält Informationen, die dem Urheberrecht unterliegen. Alle Rechte, technische Änderungen und Druckfehler vorbehalten. Kein Teil oder Auszug dieses Handbuchs darf kopiert oder gesendet werden, in irgendeiner Form oder für irgendeinen Zweck, ohne ausdrückliche schriftliche Genehmigung des Urheberrechtsinhabers.

elysia und xfilter sind eingetragene Marken der elysia GmbH. Weitere Produkt- und Markennamen, die in diesem Dokument genannt werden, dienen ausschließlich dem Zweck der Identifikation. Alle eingetragenen Warenzeichen, Produkt- oder Markennamen, die in diesem Dokument genannt werden, sind Eigentum der jeweiligen Besitzer.

Das Produkt wurde konform zur RoHS-Richtlinie gefertigt. Diese Richtlinie des europäischen Parlaments und des Rats der EU zielt darauf ab, die Verwendung bestimmter gefährlicher Inhaltsstoffe in Elektro-nikgeräten zu beschränken und somit einen Beitrag zum Umwelt- und Gesundheitsschutz zu leisten. Nicht als Hausmüll entsorgen!

Version 1.3 © 2019 elysia GmbH

Nettetal, 01.05.2013 - Ruben Tilgner
