BEDIENUNGSANLEITUNG karacter Elysia

WARNING: Hochspannung

Gefahr durch Stromschlag.
- Offne das Gerät nicht.
- Reparaturarbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführrt werden.
- Überprüfe vor dem Anschlieben die eingestellte Betriebsspannung.
These muss mit der ortlichen Netzspannung übereinstimmen.
- Verwende nur Sicherungen vom gleichen Typ.
Das Gerät muss geerdet sein.
- Verwende keine defekten Anschlussleitungen.
- Stelle keine Gefäße mit Flüssigkeiten auf das Gerät.
- Stelle sicher, dass keine Feuchtigkeit (Regen, tropfende Flüssigkeiten, Spritzwasser) in das Gerät gelangen kann.

VORSICHT: Temperatur

Die Oberflächen des Gerats konnen im Betrieb besteht werden.
- Vermeide direkte Sonneneinstrahlung und die unmittelbare Höhe zu Heizkörpern, Heizstrahlern und ähnlichen Wärmequellen.
- Sorge beim Einbau in ein Rack für ausreichende Luftzufuhr und montiere das Gerät nicht direkt über/unter einer Endstufe.
- Luftungsöffnungen nicht abdecken.

VORSICHT: Anschluss & Montage

• Schließe keine Ausgänge von Leistungsverträkern an das Gerät an.
• Stelle das Gerät nur auf einer stabilen Unterlage ab oder montiere es in ein davon vorgesehenes Rack.

VORSICHT: Kondensfeuchtigkeit

• Wenn das Gerät von einem kalten an einen warmen Ort gebracht wird, kann sich im Inneren Kondensfeuchtigkeit bilden. Schalte das Gerät erst dann ein, wenn es sich auf Raumtemperatur erwartt hat.

elysia

Und nun zu etwas vollig anderem

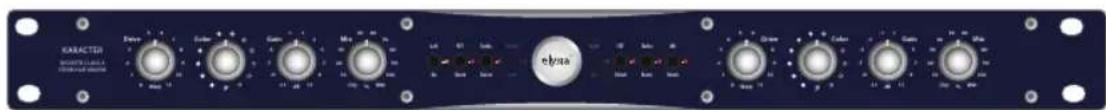

Der karacter ist ein Meister der Klangfürbung. Er beherrscht das komplette Spektrum von feiner Sattigung im Mastering über wahrhaft musikalische Verzerrung bis zur hohen Kunst der Zerstörung. Vorbei sind die Tage, an denen man rackweise esoterisches Equipment benötigte, um über eine derart große Auswahr begehrter Klangfarben verfügen zu konnen...

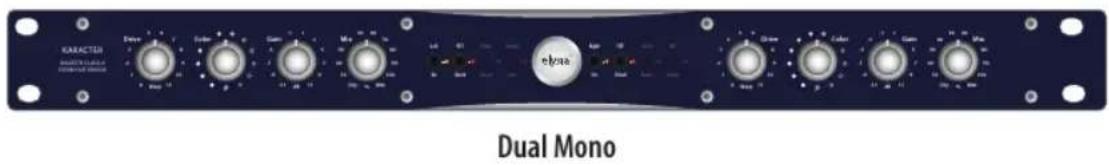

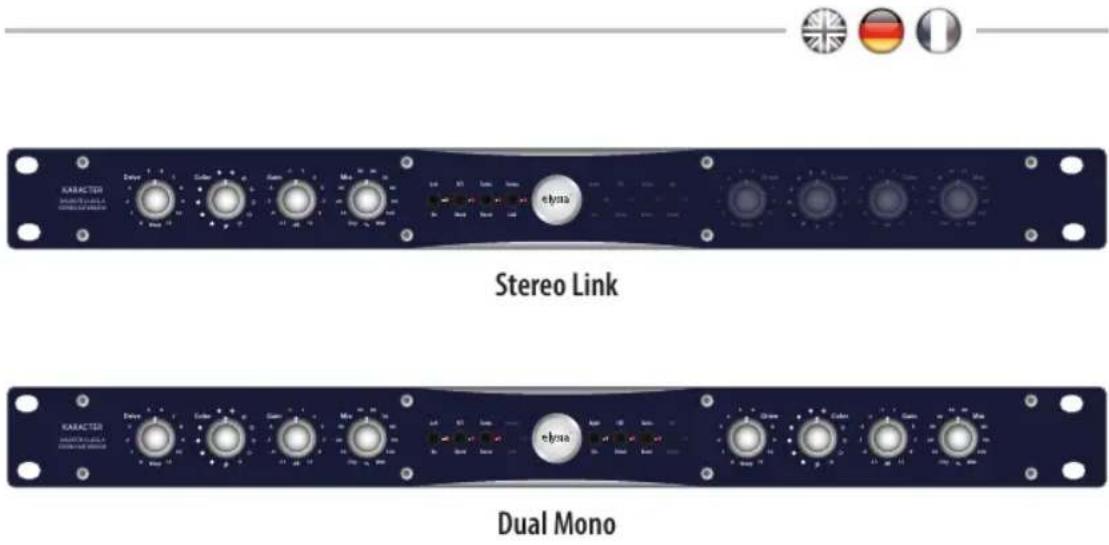

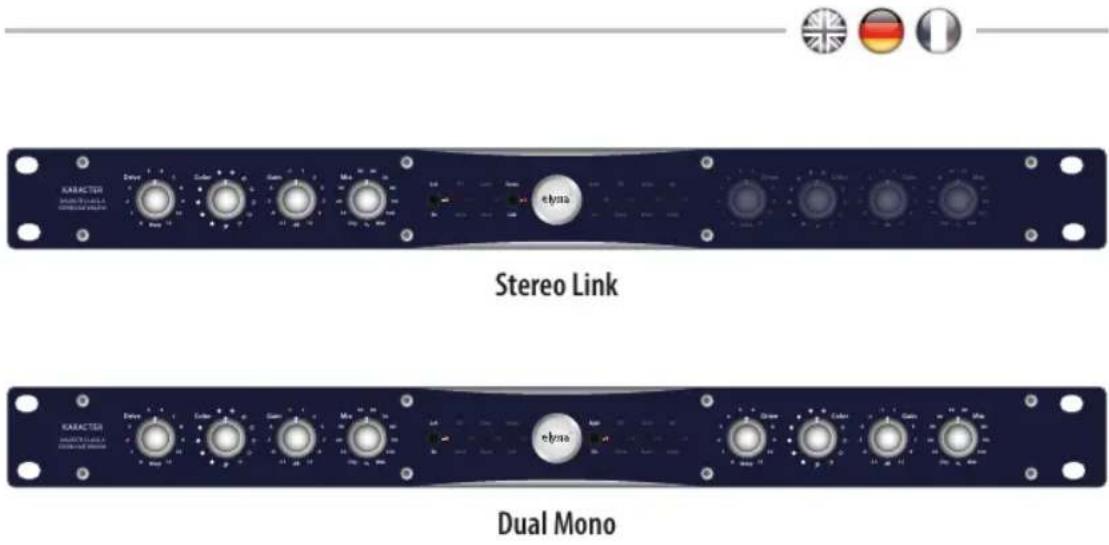

These Komplettlösung bietet zwei separate Kanäle, die sowohl Dual Mono und Stereo als auch in gelinktem und ungelinktem M/S betrieben werden können. Integrierte Mixstufen für parallele Signalverarbeitung und der einzigartige Color-Filter erweitern die Flexibilität ins Grenzenlose.

Samtliche Schaltungen sind diskret in Class-A aufgebaut, sodass selbst die krasssten LoFi-Sounds von der HighEnd-Massage des karacter profi-tieren. Klänge auf hochstem Niveau veredeln oder ordentlich durch den Wolf drehen - alles eine Frage des karacters.

Inhalt

Bedienelemente 18

Anschlisse 20

Control Voltage 21

Mastering-Grade Saturation 22

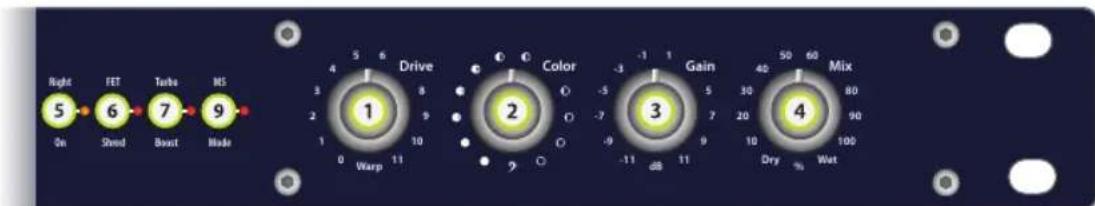

Bestimmte Intensität der Sattigung/Verzerrung/Zerstörung, welche im Uhrzeigersinn zunimmt.

Color

Verändert das Frequenzverhältnis bei der Erzeugung von Harmonischen. Die Mitte ist neutral, links mehr Dub und rechts mehr Shred.

3 Gain

Stellt den Ausgangspiegel ein. Diese Regler kann sowohl absenken (links) als auch anheben (rechts). Die Mitte bleibt unverändert.

4 Mix

Mischt das direkte mit dem bearbeiteten Signal im gewünschten Verhältnis. Links = 100% Dry, rechts = 100% Wet.

Left/Right On

Aktiviert einen Kanal oder schaltet einen Hardwire Bypass.

6 FET Shred

Schaltet aus dem Sattigungsmodus (LED aus) in den Verzerrungsmodus um (LED an).

7 Turbo Boost

Versetzt der Verzerrung einen zusätzlichen Tritt (nur im FET Shred-Modus verfügbar). Vorsicht, keilt aus.

elysia

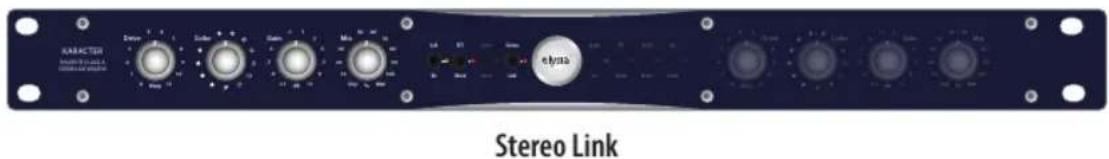

8 Stereo Link

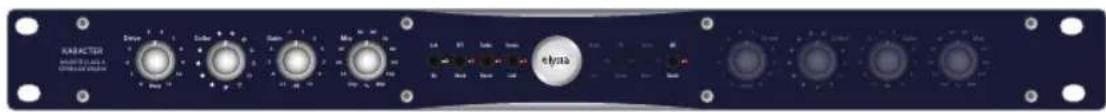

Verbindet beiden Kanäle zur Bearbeitung von Stereosignalen (die linken Regler und Knöpfe werden damit zum Master). Der Link Funktioniert auch im M/S-Modus. Das mag zunachst etwas merkwürdig erschinen, weil sich das Ergebnis scheinbar nicht vom gelinkten Stereo-Modus unterscheidet. Der Vorteil ist von einer technischer Natur, weil nun die durch natürliche Bauteil-Toleranzen verursachten Abweichungen zwischen linkem undrechttem Kanal nicht mehr ins Gewicht fallen, da die Seiteninformation beider Kanäle hier über einen einzigen Audiopfad transportiert wird.

M/S Mode

Schaltet von Stereo in die M/S-Bearbeitung. Die linken Potis und Knöpfere regeln die Mitte, die rechten Regler und Schalter kontrollieren die Seiten.

Anschlüsse

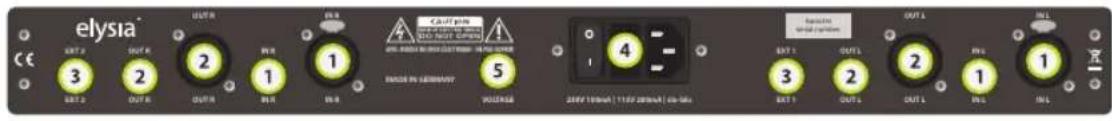

① Audio-Eingänge (XLR und 6,3 mm Klinke)
2 Audio-Ausgänge (XLR und 6,3 mm Klinke)
3 Control Voltage-Eingänge (6,3 mm Klinke)
4 Stromanschluss/Einschalter/Sicherungshalter
5 Spannungswahlschalter

Mono-Betrieb: Verwende jeweils einen der beiden Ein- und Ausgänge (1 oder 2) - welchen Kanal du nimmt, steht dir frei.

Stereo-Betrieb: Verwende beiden Ein- und Ausgänge (1 und 2) - linken und rechten Kanal kannst du damit selbst selbst festlegen.

Audio-Eingänge (+4dBu)

XLR symmetrisch:

Pin 1: Masse

Pin 2: heiβ (+) Pin 3: kalt (-)

XLR unsymmetrisch:

Pin 1: Masse

Pin 2: heiβ (+) Pin 3: Masse

Klinke symmetrisch:

Sleeve: Masse

Tip:heiβ(+)

Ring: kalt (-)

Klinke unsymmetrisch:

Sleeve: Masse

Tip:heiB (+)

Ring: Masse

Audio-Ausgänge (+4dBu)

XLR symmetrisch:

Pin 1: Masse

Pin 2: heiβ (+) Pin 3: Masse

XLR unsymmetrisch:

Pin 1: Masse

Pin 2:heiB (+) Pin 3:frei

Klinke symmetrisch:

Sleeve: Masse

Tip:heiβ(+)

Ring: Masse

Klinke unsymmetrisch:

Sleeve: Masse

Tip:heiβ（+）

Ring:frei

Sicherungen (2 Stück)

230 V Betrieb: 100 mA träge

115 V Betrieb: 200 mA träge

Control Voltage

Die Parameter Drive und Mix können über eine externe Steuerspannung (Control Voltage oder kurz CV) moduliert oder automatisiert werden. Das hierfür benötigte Steuersignal wird z.B. von analogen Synthesizern, aber auch von speziell zur Erzeugung von Control Voltage konzipierten Geräten zur Verfugung gestellt.

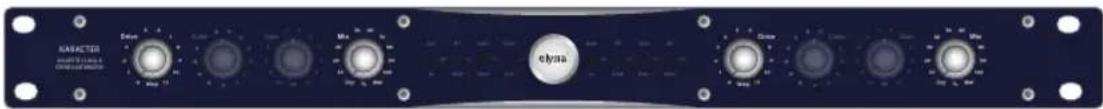

Damit die CV den kompletten Regelbereich von Drive und Mix abdecken kann, müssen sich die beiden zugehörigen Regler im Linksanschlag befinden (siehe oben). Die Ansteuerung Funktioniert dann wie folgt:

Drive:

0 Volt (Gleichstrom) = Warp 0

5 Volt (Gleichstrom) = Warp 11

Mix:

0 Volt (Gleichstrom) = 100% Dry

5 Volt (Gleichstrom) = 100% Wet

Die Steuerspannungen werden dem karacter über die rückwärtingen EXT1 und EXT2-Buchsen zugeführrt. Befindet sich der karacter im Link-Modus, werden beiden Kanäle über die an EXT1 anliegenden Signale gesteuert.

Die Belegung des Klinkenanschlusses ist wie folgt:

Tip = Drive (0 ... 5 Volt Gleichstrom)

Ring = Mix (0 ... 5 Volt Gleichstrom)

Sleeve = Masse

In den meisten Fälle wird sich also ein handelsübliches Insert-Kabel (1 x TRS auf 2 x TS) am besten zur Verwendung der CV-Funktionality des karacters eignen.

Hinweis: Bei der Verwendung von Oszillatoren wird die Steuerspannung mit zunehmender Frequenz im Audiopfad hörbar.

Mastering-Grade Saturation

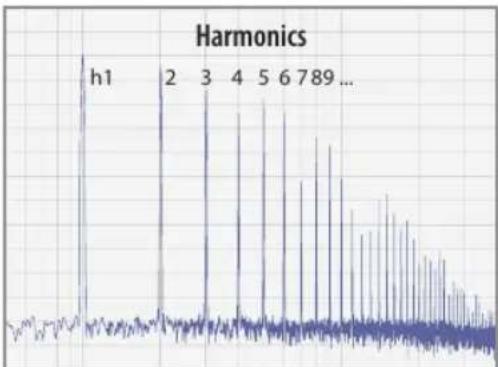

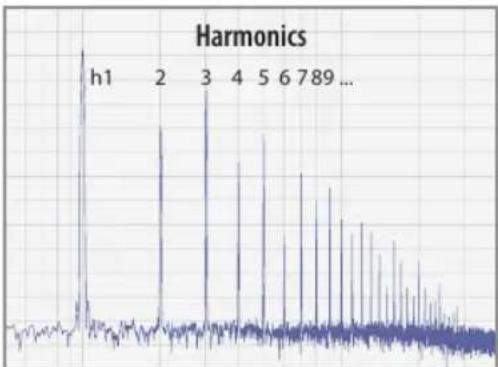

In this sem Modus generiert der character dezente Obertone (Total Harmonic Distortion, THD) mit einer weichen Kennlinie und symmetrischem Clipping. Der Klang wird voller, bleibt aber in

takt - die perfekte Farbe für Busse, Stems und komplete Mixe.

elysia

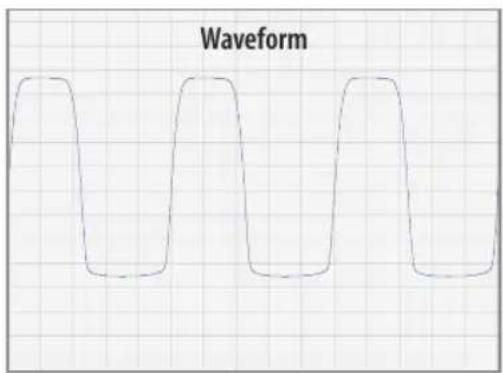

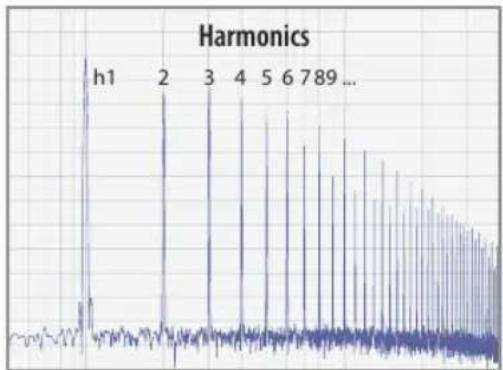

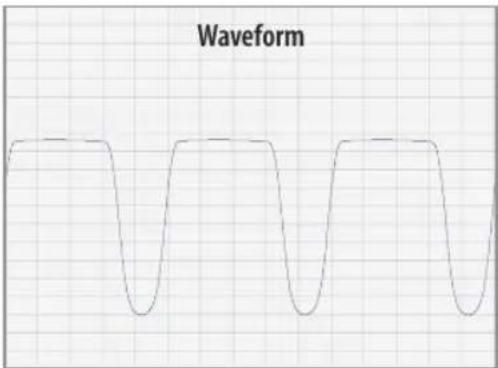

Im FET Shred-Modus verändert sich das Verhalten des karacter auf drasticische Weise. Der Sound erinnert an Röhrenschaltungen mit einer großen Bandbreite unsymmetrischer Verzerrun

gen. Mit seinen vielen Nuancen macht der Color-Regler hier besonderss viel Spaß.

Die Turbo Boost-Option ist nur im FET Shred-Modus abrufbar und Funktioniert am besten bei hohenen Drive-Einstellungen.

Der Arbeitspunkt der Schaltung wird verschoben, was noch

deutlich unsymmetrischere Wellenformen erzeugt. Böse, böse.

elysia

M/S gelinkt

M/S ungelinkt

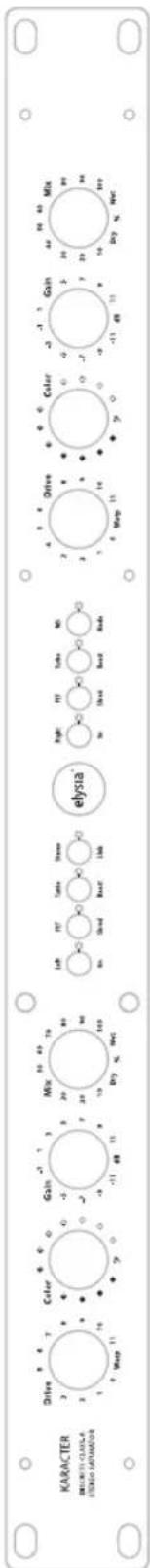

M/S-Modus

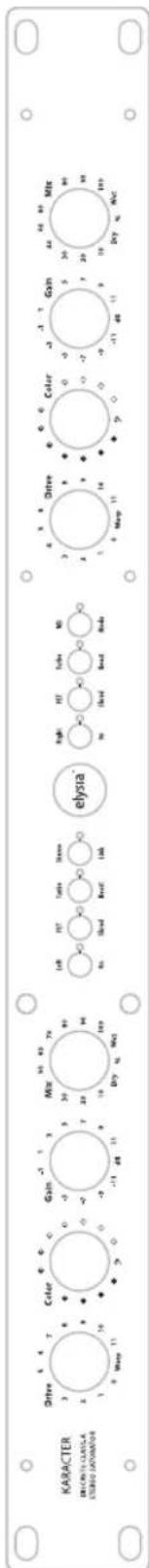

Mit der Integration eines M/S-Coders und -Decoders in einen Audioprocessor ergibt sich eine Vielzahl neuer Möglichkeiten, die mit klassischen Geräten kaum machbar sind. Einer der Hauptvor

teile ist natürlich die unabhängige Bearbeitung von Mitten- und Seiten-Signal. Dadurch ist es beispisseweise möglich, das Stereo-Spektrum zu erhalten und trotzdem den räumlichen Mittenbereich klanglich zu formen.

Die sicherlich interessante Option ist der ungelinkte M/S-Modus, weil dieser die vollig unabhängige Bearbeitung von Mitte und Seitensignal erlaubt (wobei der linke Kanal zur Mitte und der rechte zum Seitenkanal wird).

Soalandstiz.B.die Mitte stark anfetten,während die Seiten vollig unberührtbleiben.Odergenau andersherum,oderallesMoglichedazwischen...Voneinander abweichendeEinstellungen derGain-Reglerkonnenzudem subtile oderdeutlicheÄnderungendes Stereo-Spektrumsbewirken.

Im gelinkten und ungelinkten M/S-Modus schaltet der Left On-Taster immer bereits Kanäle zusammen.

elysia

Technische Daten

Frequenzumfang:

• 100% Dry

<10 Hz - 400 kHz (-3 dB)

• 100% Wet

<10 Hz - 27 kHz (-3 dB)

THD+N (100% Dry):

• @ 0 dBu

0,013%

• @ + 10 dBu

0,024 %

THD+N (100% Wet im Saturation-Modus):

• @ 0 dBu Min Drive

0,47%

• @ 0 dBu Max Drive

35,1%

Rauschen 20Hz - 20kHz (A-bewertet):

• 100% Dry

91 dBu

• 100% Wet (abhängig von Drive und Gain)

-81 bis -91 dBu

Dynamikumfang, 20Hz - 22kHz

112dB

Maximaler Eingangs-/Ausgangspegel:

+21 dBu/+21 dBu

Eingangs-/Ausgangsimpedanz:

10 kOhm/68 Ohm

CE Konformität

Die Konformität theses Geräts zu den EU-Richtlinien wird durch das CE-Zeichen auf dem Gerät bestätig.

Bei einer nicht von uns genehmigten Änderung des Geräts verliert diese Erklärung ihre Gültigkeit.

Nettetal, 01.04.2016 - Ruben Tilgner

Garantie

Der karacter wird mit einer auf Material- und Produktionsfehler begrenzten Garantie mit einer Laufzeit von 2 Jahren ausgeliefert. Nätürliche Abnutzungsscheinungen werden durch diese Garantie nicht abgedeckt. Garantieleistungen haben keine Veränderung der Garantiezeit zur Folge.

Die Garantiezeit beginnt mit dem Kaufdatum, gilt nur für den Erstkäufer und ist nicht übertragbar. Ebenso gilt die Garantie nur für Produkte, die bei autorisierten elysia Handlern gekauft wurden. Solange keine andere schriftliche Vereinbarung mit elysia vorliegt, ist die Garantie nur in dem Land gültig, in dem das Produkt gekauft wurde.

Samtliche Garantieansprüche erlösen, wenn das Produkt aufgrund von unsachgemäßer Behandlung, Unfällen, Nachlüssigkeit oder nicht autorisierten Modifikationen bzw. Eingriffen beschädigt wurde.

elysia übernimmt keine Verbindlichkeiten für Eigentumsbeschädigungen oder ähnliche materiellen und immateriellen Folgeschäden, die aus dem Ausfall des Produktes resultieren können.

Kosten für Overnight- oder Express-Versand sowie für den Versand außerhalb Deutschlands werden nicht von elysia getragen. Transportschäden sind von der Garantie ausgenommen.

Die Bestimmungen des deutschen Produktthaftungsgesetzes und vergleichbarer ausländischer Vorschriften bleiben, soweit unabdingbar, unberührt.

elysia

Hinweise

Die Informationen in thisem Dokument können sich jederzeit ohne weitere Vorankündigungändern und stellen in keiner Weise eine Verpflichtung von Seiten des Herstellers dar. In Bezug auf Qualität, Eignung oder Aussagekraft für einen bestimmten Einsatz theses Dokuments werden keinerlei direkte oder indirekte Garantien gegeben.

Der Hersteller besteht sich das Recht vor, den Inhalt theses Dokuments und der zugehörigen Produkte jeder Zeit zu ändern, ohne zu einer Benachrichtigung verpflichtet zu sein. In keinem Fall haftet der Hersteller für Schäden jegweder Art, die aus dem Einsatz, oder der Unabhängigkeit, diese Produkte oder die Dokumentation einsetzen zu konnen, erwachsen.

Dieses Dokument enthalt Informationen, die dem Urheberrecht unterliegen. Alle Rechte, technische Änderungen und Druckfehler vorbehalten. Kein Teil oder Auszug theses Handbuchsdarf kopiert oder gesendet werden, in irgendiner Form oder für irgendinen Zweck, ohne ausdrückliche schriftliche Genehmigung des Urheberrechtsinhabers.

elysia und karacter sind eingetragene Marken der elysia GmbH. Weitere Produkt- und Markennamen, die in thisem Dokument genannt werden, dienen ausschließlich dem Zweck der Identifikation. Alle eingetragenen Warenzeichen, Produkt- oder Markennamen, die in thisem Dokument genannt werden, sind Eigentum der jeweiligen Besitzer.

Das Produkt wurde konform zur RoHS-Richtlinie gefertigt. Diese Richtlinie des europäischen Parlaments und des Rats der EU zielt darauf auf ab, die Verwendung be

stimmter gefährlicher Inhaltsstoffe in Elektronikgeräten zu beschränken und damit einen Beitrag zum Umwelt- und Gesundheitsschutz zu leisten. Nicht als Hausmüll entsorgen!
