BEDIENUNGSANLEITUNG xpressor Elysia

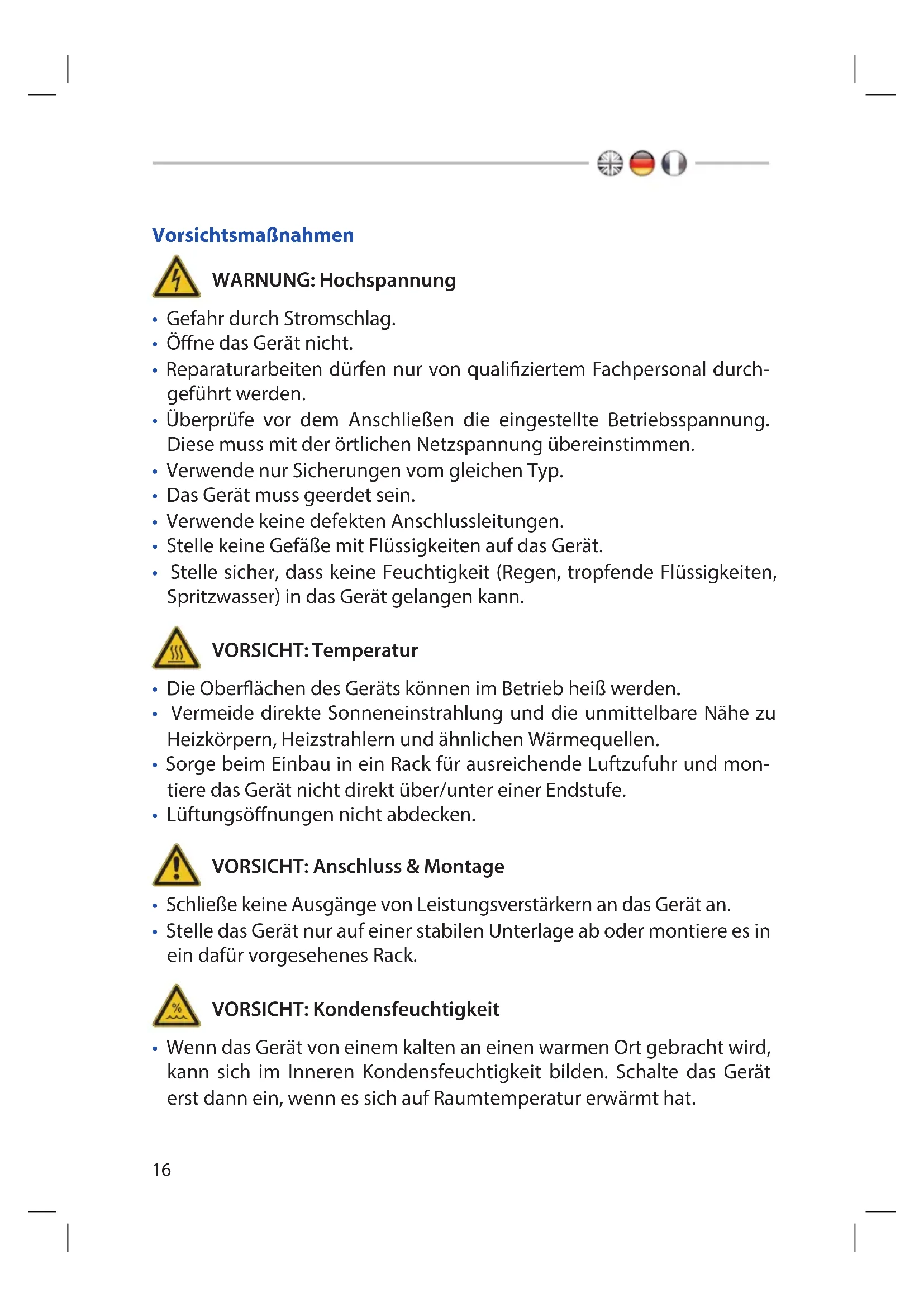

WARNING: Hochspannung
Gefahr durch Stromschlag.
- Offne das Gerät nicht.
- Reparaturarbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
- Überprüfe vor dem Anschlieben die eingestellte Betriebsspannung.
These miss mit der ortlichen Netzspannung übereinstimmen.
- Verwende nur Sicherungen vom gleichen Typ.
Das Gerät muss geerdet sein.
- Verwende keine defekten Anschlussleitungen.
- Stelle keine Gefäße mit Flüssigkeiten auf das Gerät.
- Stelle sicher, dass keine Feuchtigkeit (Regen, tropfende Flüssigkeiten, Spritzwasser) in das Gerät gelangen kann.
VORSICHT: Temperatur
Die Oberflächen des Geräts können im Betrieb frei werden.
- Vermeide direkte Sonneneinstrahlung und die unmittelbare Höhe zu Heizkörpern, Heizstrahlern und ähnlichen Wärmequellen.
- Sorge beim Einbau in ein Rack für ausreichende Luftzufuhr und montiere das Gerät nicht direkt über/unter einer Endstufe.
- Luftungsöffnungen nicht abdecken.
VORSICHT: Anschluss & Montage
- Schließe keine Ausgänge von Leistungsverständern an das Gerät an.
- Stelle das Gerät nur auf einer stabilen Unterlage ab oder montiere es in ein davon vorgesehenes Rack.
VORSICHT: Kondensfeuchtigkeit
- Wenn das Gerät von einem kalten an einen warmen Ort gebracht wird, kann sich im Inneren Kondensfeuchtigkeit bilden. Schalte das Gerät erst dann ein, wenn es sich auf Raumtemperatur erwartt hat.
elysia
Willkommen im Kompressor-Wunderland!
Zunächst einmal möchten wir uns herzlich davon bedanken, dass du dich für den xressor entschieden hast.
Dieser extrem vielseitige Stereokompressor steht vor allem für eins: Dynamik-Bearbeitung Deluxe. Mit seinen von unseren Flaggschiffen stammenden Sonderfeatures bietet er besoin einer exzellenten Kompression sehrweitreichende Kontrollfunktionen.
Ob man nur Schnell die passende Einstellung finden oder sich tief in den Geheimnissen der Kompression bewegen möchte: der xpressor ist das richtige Werkzeug. Sein im permanenten Class-A Modus laufender diskreter Audiopfad steht für einen transparenten Grundsound mit jeder Menge Punch.
Der xpressor glänzt beim Komprimieren von Stereosummen ebenso wie bei der Optimierung von Einzelsignalen und bei der kreativen Dynamikbearbeitung. Best of elysia? Auf jeder Fall!
Inhalt
Bedienelemente 18
Anschlisse 20
Auto Fast 21
Log Release. 22
Warm-Modus 23
Negative Ratios 24
Gain Reduction Limiter. 25
Externer Sidechain 26
Technische Daten 27
CE Konformitat 27
Garantie 28
Hinweise 29
English Manual. 2
Manuel François 30
Bedienelemente

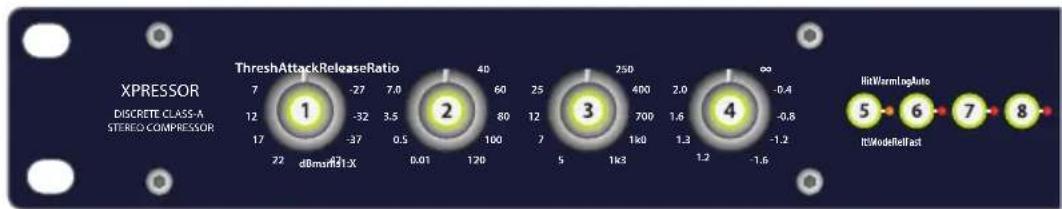

Threshold (Thresh): der Arbeitspunkt des Kompressors. Überschreitet der Eingangspegel den hier eingestellen Wert, setzen die Kompression ein.
Attack: das Einschwingverhalten des Kompressors. Bestimmt die Zeit, die der xpressor bestehtigt, um 10 dB Gain Reduction zu erzeugen.
3 Release: die Rücklaufzeit des Kompressors. Regelt die Zeitspanne zwischen der Unterschreitung des Thresholds und der Rückkehr auf den Nominalpegel.
Ratio: das Verhältnis von Eingangs- zu Ausgangspegel. Als besondere Spezialität des xpressor konnen auch negative Ratios eingestellt werden. (S. 24)
Hit It! Aktiviert den xpressor (LED an) oder schaltet einen Hardwire-Bypass (GR-Anzeige bleibt damit aktiv).
Warm Mode: Durch eine Veränderung von Frequenzgang, Harmonischen und Zeitempfunden steht ein schaltbarer alternativeer Klangcharakter zur Verfügung. (S. 23)
7 Log Release (Log Rel): These zusätzliche Release-Kurve nimmt anstelle des linearen einen logarithmischen Verlauf und erzeugt so eine sehr unauffällige Kompression. (S. 22)
Auto Fast: Durch diese Funktion wird die Attack-Zeit bei schellen und lauten Signalimpulsen automatisch verkurzt. (S. 21)
elysia

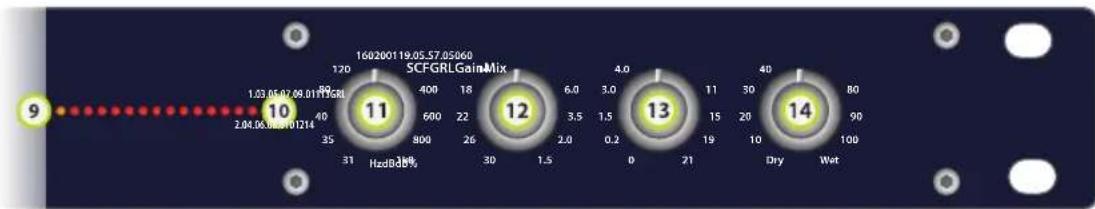

GRL LED: besteht die Aktivität des Gain Reduction Limiters an. Leuchtet die LED, werden die Signale auf dem GR Limit gehalten und nicht noch stärker komprimiert. (S. 25)
10 Gain Reduction Meter: die Anzeige der Pegel-Reduktion. Als optische Unterstützung der akustischen Ereignisse wird hier der Kompressionsverlauf in dB angezeigt.
11 Sidechain Filter (SCF): Ein regelbarer Low Cut-Filter im Sidechain vermeidet zu heftige Kompression und Pumpen bei Tracks mit starken Pegeln in den tiefen Frenquenzen.
12 Gain Reduction Limiter (GRL): begrenzt die Steuerspannung. Dieser neuartige Limiter liegt nicht etwa wie üblich im Audiopfad, sondern im Regelweg des Kompressors. (S. 25)
13 Gain: Die Aufholsterkung des xpressors kompensiert den Pegel, der zuvor durch den Kompressions-Prozess reduziert worden ist.
14 Mix: Mit dem Mix-Regler können direktes und komprimiertes Signal im gewünschten Verhältnis zusammengefügt werden. Onboard Parallel-kompression!
Im Stereo-Betrieb werden beiden Kanäle mit einer einzigen Steuerspannung bearbeitet, die aus einem Mix der Signale bisher Kanäle generiert wird. Daher sollte dann auch nur adäquates Stereo-Material bearbeitet werden - unterscheidliche Signale wie eine Bass Drum in einem Kanal und ein Synth-Pad im anderen führen nicht zum gewünschten, Dual Mono'-Resultat.
Anschlüsse

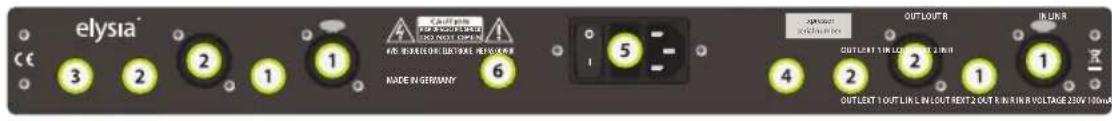

Audio-Eingänge (XLR und 6,3 mm Klinke)
2 Audio-Ausgänge (XLR und 6,3 mm Klinke)
3 Sidechain-Send:EXT2(6,3mmKlinke)
Sidechain-Return:EXT1(6,3mmKlinke)
Stromanschluss/Einschalter/Sicherungshalter
Spannungswahlschalter
Mono-Betrieb: Verwende jeweils einen der beiden Ein- und Ausgänge (1 oder 2) - welchen Kanal du nimmt, steht dir frei.
Stereo-Betrieb: Verwende beiden Ein- und Ausgänge (1 und 2) - linken und rechten Kanal kannst du damit selbst festlegen.
Eingänge (+4 dBu)
XLR symmetrisch:
Pin 1: Masse
Pin 2: heiβ (+)
Pin 3: kalt (-)
XLR unsymmetrisch:
Pin 1: Masse
Pin 2: heiβ (+)
Pin 3: Masse
Klinke symmetrisch:
Sleeve: Masse
Tip: heiβ (+)
Ring: kalt (-)
Klinke unsymmetrisch:
Sleeve: Masse
Tip:heiβ(+)
Ring: Masse
Ausgabe (+4dBu)
XLR symmetrisch:
Pin 1: Masse
Pin 2:hei (+)
Pin 3: Masse
XLR unsymmetrisch:
Pin 1: Masse
Pin 2: heiβ (+)
Pin 3: frei
Klinke symmetrisch:
Sleeve: Masse
Tip:heiB (+)
Ring: Masse
Klinke unsymmetrisch:
Sleeve: Masse
Tip: heiβ (+)
Ring: frei
Sicherungen (2 Stück)
230 V Betrieb: 100 mA träge
115 V Betrieb: 200 mA träge
elysia
Auto Fast
Die Attack-Zeitkonstante ist ein enorm wichtiger Parameter für das Regelverhalten eines Kompressors. Daher ist die Wahl der wichtigen Zeiteinstellung von immenser Bedeutung, was jeder
je nach dynamischem Verlauf des zu bearbeitenden Materials – seien es Einzelsignale oder fertige Mischungen – eine schwierige Aufgabe sein kann.
Wählt man eine sehr schelle Einstellung, kann der Kompressor die kurzen Spitzen bzw. erfolgreich abfangen, allerdings wird auch der ausklingende Ton von dieser Einstellung beeinflusst, was zu hörbaren Verzerrungen führen kann. Längere Attack-Zeiten hingegen reduzieren die Verzerrungen bzw. deutlich, allerdings ist der Kompressor jetzt zu träge, um auf schelle Impulse reagieren zu konnen.
Wählt man eine langere Attack-Zeit und schaltet Auto Fast hinzu, so wird die Attack-Zeit bei einem Schnellen und lauten Signalimpuls automatisch verkürzt. Der Kompressor regelt schnell zurück und verhinderte ein Durchschnitt des Signals. Direkt nach thisem Vorgang Goes the Attack-Zeit auf ihren eingestelltien Wert zurück. Damit wird der Kompressor immer nur dann schnell, wenn es wirklich notwendig ist.

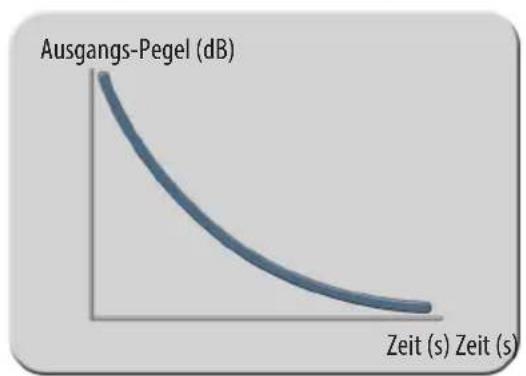

Attack-Phase ohne Auto Fast Attack-Phase mit Auto Fast
Log Release
Bei einem Kompressor sind die Zeitkonstanten und insbesondere die Release-Zeit darauf verantwortlich, wie auffällig oder unaufällig der Regelvorgang zu horen ist. Da es schwierig ist, per-
fekte Resultate für alle möglichen Arten von Audiomaterial mit nur einer Art von Release-Kurve zu erzielen, bietet der xpressor die Wahl zwischen zwei verschiedene Verläufen: logarithmisch und linear.
Bei einem logarithmischen Release werden die Zeiten umso kürzer, je Higher die Reduktion des Pegels ist. Das hat den Vorteil, dass kurze, laute Spitzen (wie z.B. bei Drums) eine schnelle Release-Zeit haben und das restliche Programm-Material langsamer bearbeitet wird. Diese weiche Art der Bearbeitung macht den Log-Modus zur ersten Wahl beim Mastering und auf dem Stereo-Bus.
Der lineare Modus verfügt im Gegensatz zur langsameren, sich verjün-genden Charakteristik des Log-Modus über ein geradliniges Release-Profil. Diese lineare Verlauf eignet sich better für eine aggressivere Art von Dynamik-Kontrolle bei Einzelsignalen, was insbesondere dann gut Funktioniert, wenn diese keine lange Ausklingphase haben.

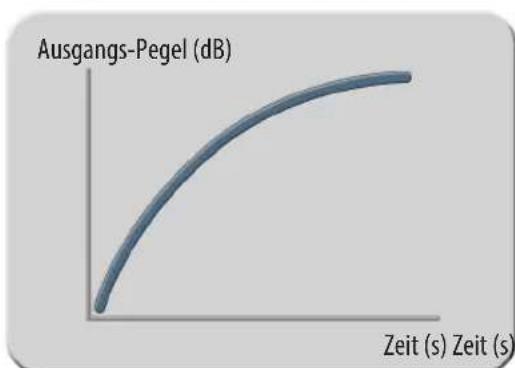

Logarithmischer Release-Verlauf Linearer Release-Verlauf
elysia
Warm-Modus
Hinter dieser Funktion verbirgt sich ein sogenannter Slewrate-Limiter, der die Anstiegsgeschwindigkeit der Ausgangsstufenverlangsamt. Hiermit werden Frenzgang, Harmonische und
das Zeitempfunden gleichzeitig beeinflusst.
Sehr schelle Transienten werden etwas verlangsamt und das gesamte Klangbild wirkt etwas runder und stärker zusammengeführ. Da die Funktion in der Ausgangsstufe eingreift, wirkt sich dieser Effekt auf alle mit dem Kompressor gemachten Einstellungen aus.
Auf diese Weise staat der xpressor zwei verschiedene Klangcharaktere auf Knopfdruck zur Verfügung: die kraftvolle Klarheit der diskreten Class-A Schaltung und die gesattigte Fälle des Warm-Modus.
Endlich kann man selbst entscheiden, welchen Sound man erzeugen möchte: eine transparente Kompression mit linearem Frenzgang im Standard-Modus oder die etwas angefettete Variante - Warm-Knopf drucken, fertig!

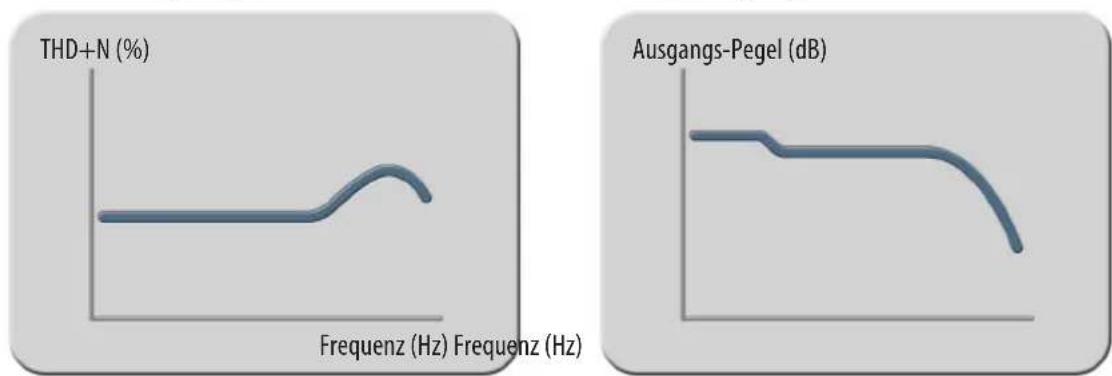

Hinzugeufige Harmonische Veränderter Frequenzgang
Negative Ratios
Negative Ratios – was�始 ist das? Um diese Funktion richtig zu verstehen, sollte man sich zunachst noch einmal vergegenwärigen, was der Ratio-Wert bei einem „normalen' Kompressor bewirkt:
- 1:1 Das Signal bleibt linear; esfindetkeineKompressionstatt.
- 1:2 Ab dem eingestellen Threshold wird ein Anstieg des Eingangssignals um 2 dB auf einen Anstieg des Ausgangssignals um 1 dB komprimiert.
- 1:∞ Ab dem eingestellen Threshold wird das Ausgangssignal unabhängig vom Eingangssignal konstant auf dem Threshold-Level gehalten (Limiter).
Bei einer negativen Ratio knickt die Kennlinie vom Threshold an ab und kehrt wieder nach unter zurück. Je lauter bei einer solchen Einstellung das Engangssignal wird,esto leiser wird das Ausgangssignal-perfekt fur abgefahre Ne Kompressionseffekte.Um die teilweise extreme ,Zerstorung' in den Griff zu entwicken, bietet sich der Einsatz des Gain Reduction Limiters an.
Eine Spezialität des xpressors ist der Gain Reduction Limiter für die Begrenzung der Steuerspannung. Diese Limiter liegt nicht etwa – wie sonst üblich – im Audiopfad, sondern im Regelweg
des Kompressors.
Im aktiven Zustand limitiert er die Steuerspannung auf den eingestellten Wert. Das bedeutet: Egal, wie hoch der Pegel des Engangssignals ist - ab der mit dem GR Limit-Regler eingestellten Schwelle findet keine stärkere Kompression mehr staat.
Man kann sich den GRL auch als zweiten Threshold vorstellen: Wahrend der „reguläre' Threshold-Regler den Startpunkt für die Kompression vorgibt, liegt der GRL-Regler fest, ab wann der Kompressor das Signal nicht weiter reduzieren soll.
Durch diesen Limiter können also laute Stellen ihre Dynamik beibehalten, weil sie über den eingestellten Wert hinaus nicht weiter komprimiert werden.
Hinweis: Im xpressor ist diese Funktion ständig aktiviert und benötigt keineneigenen Schalter.

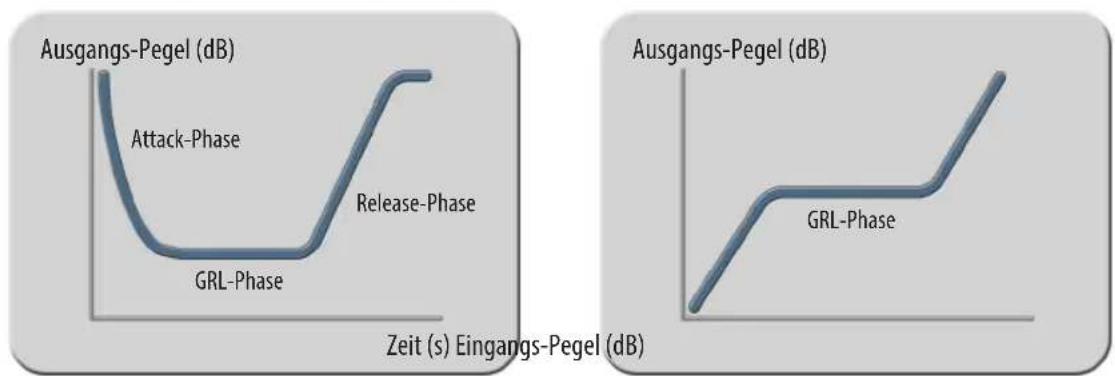

GRL Hüllkurve GRL Kennlinie
Externer Sidechain
Der externe Sidechain ermitteligt ein vom zu bearbeitenden Audiomaterial vollig unabhängiges Kompressionsverhalten. Wenn eine zusätzliche Audioquelle an den externen Sidechain-Ein-
gang des xpressors angeschlossen ist, wird die Kompression nicht mehr von den an den Audio-Eingangen anliegenden Signalen, sondern vom dem in den Sidechain eingespeisten Signal gesteuert.
Wird z.B. ein Duplikat des Eingangssignals mit einem Equalizer bearbeitet und dann in den Sidechain-Eingang eingespeist, lässt sich die Kompression frequenzabhängig gestalten. Oder man schickt die Bass Drum eines Drumcomputers in den Sidechain-Eingang und lässt die Kompression groovebetont im Takt der Musik pumpen.
Die creativen Möglichkeit sind beinahe unbegrenzt. Die Kompression kann mit oder gegen den Takt laufen, was natürlich im laufenden Betrieb verändert werden kann. Einzelnen Instrumenten wird passend zum Rhythmus mehr Platz im Mix verschafft. Statische Sounds klingen auf einmal lebendig und richtig interessant!
Zusätzlich zum externen Sidechain-Eingang verfügt der xpressor über einen Send-Ausgang, über welchen sich eine Kopie des Eingangssignals an einen EQ und dann in den Sidechain-Eingang schicken{lsst - Zusätzliche Sends von der DAW oder vom Mischpult sind damit hinfällig.
Hinweis: Der Sidechain-Send-Ausgang (EXT 2) gibt ein gepuffertes Mono-Signal aus, welche durch die Summierung von linkem und rechtem Eingangssignal erzeugt wird.
Hinweis: Der externe Sidechain wird dadurch aktiviert, dass ein 6,3 mm Klinkenstecker in den Sidechain-Return-Eingang (EXT 1) gesteckt wird. Wir dieser Stecker wieder aus EXT 1 Herausgezogen, wird diese Funktion automatisch deaktiviert.
elysia
Technische Daten
Frequenzumfang: < 10Hz - 400kHz (-3,0 dB)
THD+N @ 0 dBu, 20 Hz - 22 kHz, Mix 0%: 0,002 %
THD+N @ 0 dBu, 20 Hz - 22 kHz, Mix 100%: 0,006 %
THD+N @ +10 dBu, 20 Hz - 22 kHz, Mix 0%: 0,003 %
THD+N @ +10 dBu, 20 Hz - 22 kHz, Mix 100%: 0,056 %
Rauschen, 20Hz - 20kHz (A-bewertet): -94,0 dBu
Dynamikumfang, 20Hz - 22kHz :115dB
Maximaler Eingangspegel: +21 dBu
Maximaler Ausgangspiegel: +21 dBu
Eingangsimpedanz: 10 kOhm
Ausgangsimpedanz: 68 Ohm
CE Konformität
Die Konformität these Geräts zu den EU-Richtlinien wird durch das CE-Zeichen auf dem Gerät bestätig.
Bei einer nicht von uns genehmigten Änderung des Geräts verliert diese Erklärung ihre Gültigkeit.
Nettetal, 01.07.2011 - Ruben Tilgner
Garantie
Der xpressor wird mit einer auf Material- und Produktionsfehler begrenzten Garantie mit einer Laufzeit von 2 Jahren ausgeliefert. Nätürliche Abnutzungsercheinungen werden durch diese Garantie nicht abgedeckt. Garantieleistungen haben keine Veränderung der Garantiezeit zur Folge.
Die Garantiezeit beginnnt mit dem Kaufdatum, gilt nur für den Erstkäufer und ist nicht übertragbar. Ebenso gilt die Garantie nur für Produkte, die bei autorisierten elysia Handlern gekauft wurden. Solange keine andere schriftliche Vereinbarung mit elysia vorliegt, ist die Garantie nur in dem Land gültig, in dem das Produkt gekauft wurde.
Samtliche Garantieansprüche erlösen, wenn das Produkt aufgrund von unsachgemäßer Behandlung, Unfällen, Nachlüssigkeit oder nicht autorisierten Modifikationen bzw. Eingriffen beschädigt wurde.
elysia übernimmt keine Verbindlichkeiten für Eigentumsbeschädigungen oder ähnliche materiellen und immateriellen Folgeschäden, die aus dem Ausfall des Produktes resultieren können.
Kosten für Overnight- oder Express-Versand sowie für den Versand außerhalb Deutschlands werden nicht von elysia getragen. Transportschäden sind von der Garantie ausgenommen.
Die Bestimmungen des deutschen Produktthaftungsgesetzes und vergleichbarer ausländischer Vorschriften bleiben, soweit unabdingbar, unberührt.
elysia
Hinweise
Die Informationen in thisem Dokument können sich jederzeit ohne weitere Vorankündigungändern und stellen in keiner Weise eine Verpflichtung von Seiten des Herstellers dar. In Bezug auf Qualität, Eignung oder Aussagekraft für einen bestimmten Einsatz these Dokuments werden keinerlei direkte oder indirekte Garantien gegeben.
Der Hersteller behält sich das Recht vor, den Inhalt theses Dokuments und der zugehörigen Produkte jeder Zeit zu ändern, ohne zu einer Benachrichtigung verpflichtet zu sein. In keinem Fall haftet der Hersteller für Schäden jegweder Art, die aus dem Einsatz, oder der Unabhängigkeit, diese Produkte oder die Dokumentation einsetzen zu konnen, erwachsen.
Dieses Dokument enthalt Informationen, die dem Urheberrecht unterliegen. Alle Rechte, technische Änderungen und Druckfehler vorbehalten. Kein Teil oder Auszug these Handbuchsdarf kopiert oder gesendet werden, in irgendener Form oder für irgendeken Zweck, ohne ausrückliche schriftliche Genehmigung des Urheberrechtsinhabers.
elysia und xpressor sind eingetragene Marken der elysia GmbH. Weitere Produkt- und Markennamen, die in diesen Dokument genannot werden, dieren ausschließlich dem Zweck der Identifikation. Alle eingetragenen Warenzeichen, Produkt- oder Markennamen, die in diesen Dokument genannot werden, sind Eigentum der jeweiligen Besitzer.
Das Produkt wurde konform zur RoHS-Richtlinie gefertigt. Diese Richtlinie des europäischen Parlaments und des Rats der EU zielt darauf auf ab, die Verwendung be
stimmter gefährlicher Inhaltsstoffe in Elektronikgeräten zu beschränken und damit einen Beitrag zum Umwelt- und Gesundheitsschutz zu leisten. Nicht als Hausmüll entsorgen!
Version 1.3 © 2019 elysia GmbH
