MODE D'EMPLOI Xfilter Elysia

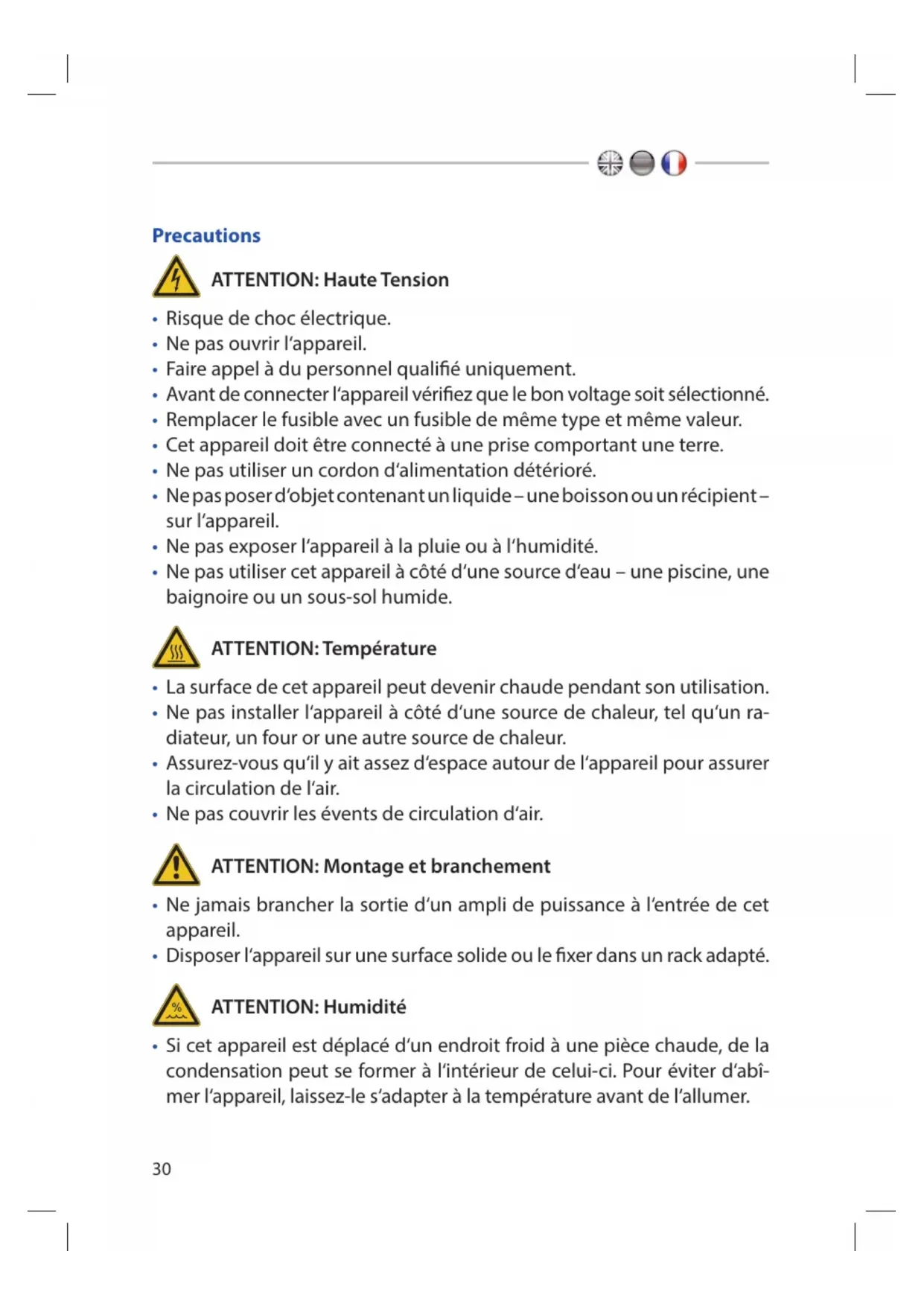

• Risque de choc électrique.

• Ne pas ouvrir l‘appareil.

• Faire appel à du personnel qualié uniquement.

• Avant de connecter l‘appareil vériez que le bon voltage soit sélectionné.

• Remplacer le fusible avec un fusible de même type et même valeur.

• Cet appareil doit être connecté à une prise comportant une terre.

• Ne pas utiliser un cordon d‘alimentation détérioré.

• Ne pas poser d‘objet contenant un liquide – une boisson ou un récipient – sur l‘appareil.

• Ne pas exposer l‘appareil à la pluie ou à l‘humidité.

• Ne pas utiliser cet appareil à côté d‘une source d‘eau – une piscine, une baignoire ou un sous-sol humide. ATTENTION: Température

• La surface de cet appareil peut devenir chaude pendant son utilisation.

• Ne pas installer l‘appareil à côté d‘une source de chaleur, tel qu‘un ra- diateur, un four or une autre source de chaleur.

• Assurez-vous qu‘il y ait assez d‘espace autour de l‘appareil pour assurer la circulation de l‘air.

• Ne pas couvrir les évents de circulation d‘air. ATTENTION: Montage et branchement

• Ne jamais brancher la sortie d‘un ampli de puissance à l‘entrée de cet appareil.

• Disposer l‘appareil sur une surface solide ou le xer dans un rack adapté. ATTENTION: Humidité

• Si cet appareil est déplacé d‘un endroit froid à une pièce chaude, de la condensation peut se former à l‘intérieur de celui-ci. Pour éviter d‘abî- mer l‘appareil, laissez-le s‘adapter à la température avant de l‘allumer.31 Bienvenue dans le monde merveilleux de l’égalisation! Merci beaucoup d’avoir acheté l’xlter – un des quelques rares EQ stéréo vraiment lié du marché. Il vous apportera l’excellente qualité de son d’un égaliseur class-A à un prix étonnamment abordable. Les potentiomètres crantés et condensateurs à lm sélectionnés par ordinateur vous per- mettront d’obtenir une parfaite image stéréo. Cet EQ ne plaisante pas avec la exibilité. Il vous ore des bandes high et low shelf pouvant être commutées en ltres coupe haut/bas résonnants, deux ltres médiums paramétriques avec facteur Q étroit ou large, et un étage passif LC à bobines isolées pour des aigus majestueux. Son ouverture de son exceptionnelle, sa projection des transitoires et son punch, font de l’xlter le compagnon idéal de votre xpressor – ou de tout autre beau périphérique! Sommaire Commandes ........................................................32 Connecteurs ........................................................34 Passive Massage ....................................................35 Low Shelf/Cut .......................................................36 High Shelf/Cut ......................................................37 Low Mid ............................................................38 High Mid ...........................................................39 Recall Sheet ........................................................40 Données techniques ................................................41 Conformité CE ......................................................41 English Manual ................................................... 2 Deutsches Handbuch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-8.0-12-1416148.04.0-16121.0-1.0dB Gain 4030259006002001502040010080Hz Freq 10070502k21k5600400451k0300200Hz Freq Hit It! Low Cut Low Mid Narrow Q CLASS-ASTEREO EQUALIZER XFILTER Gain -5.0-9.0-1113115.03.0-139.01.0-1.0

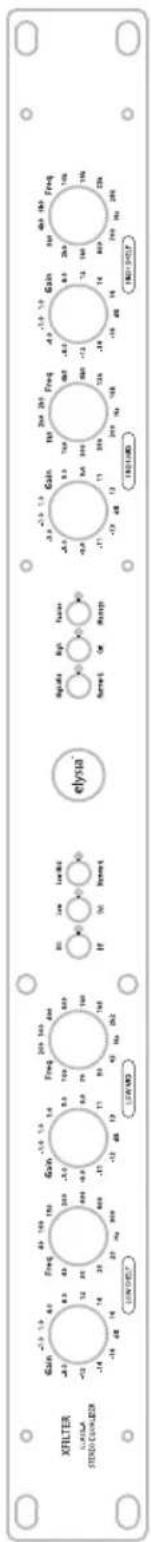

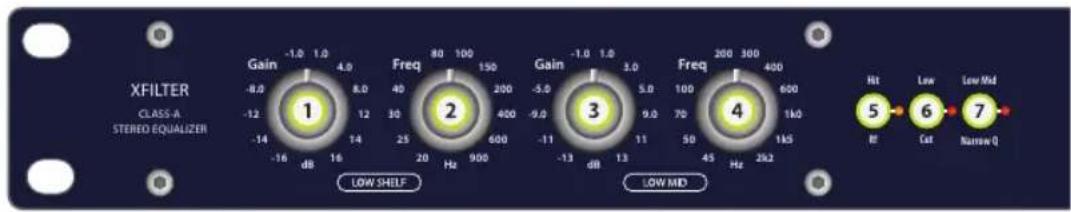

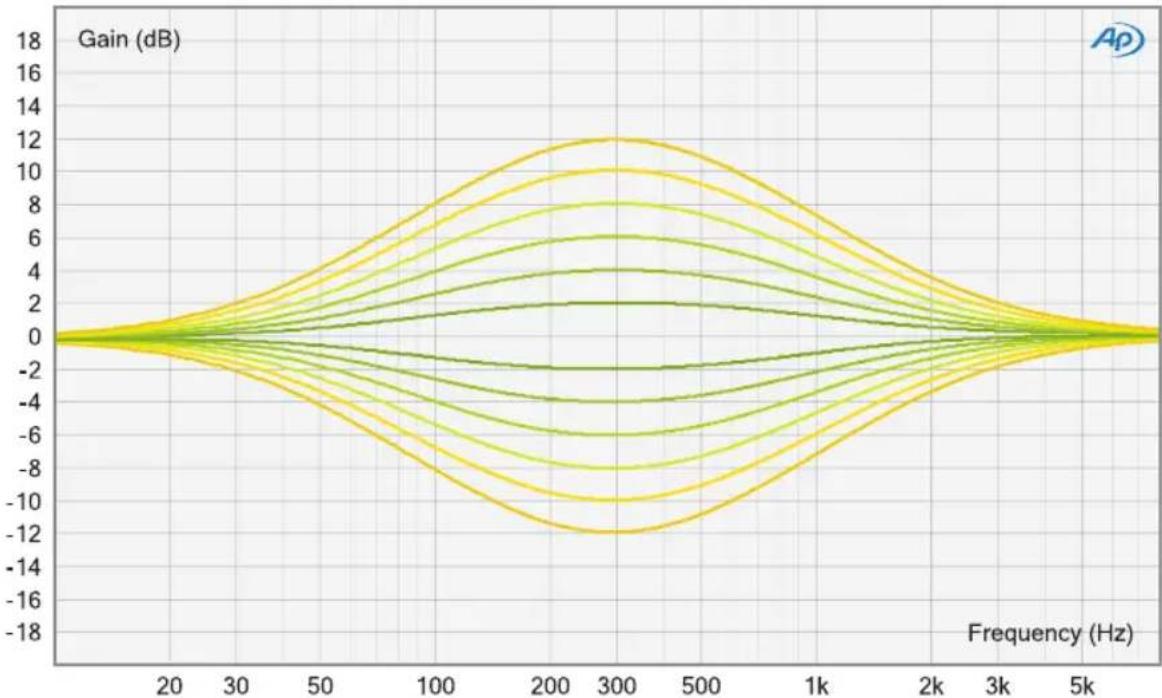

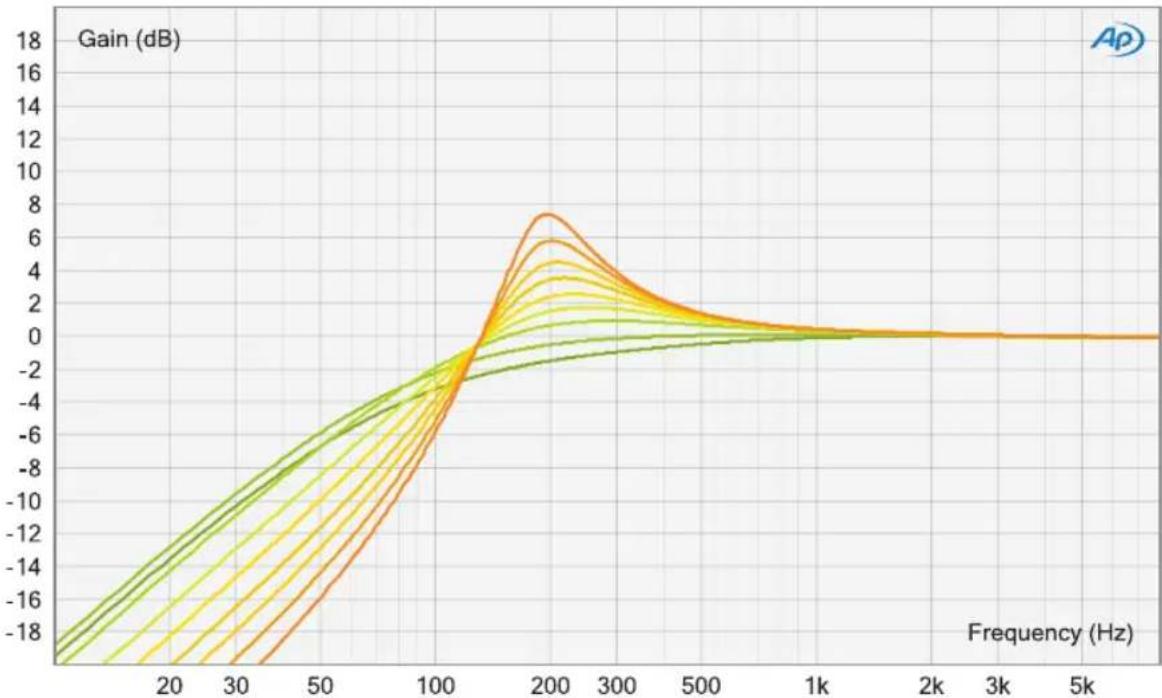

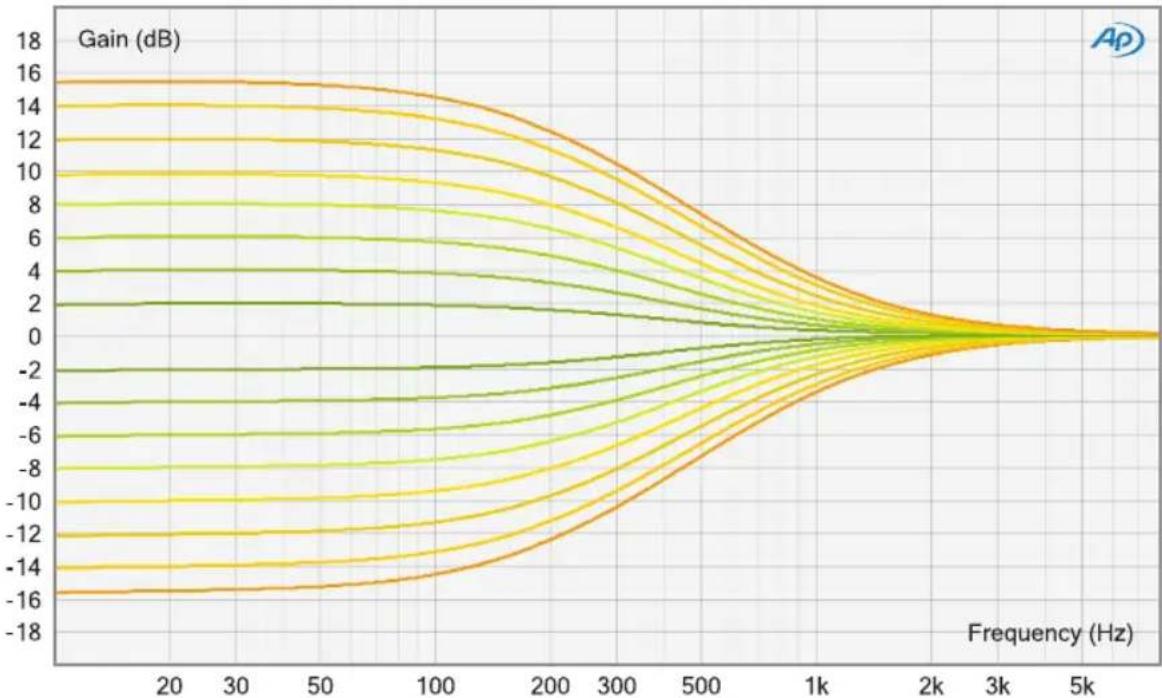

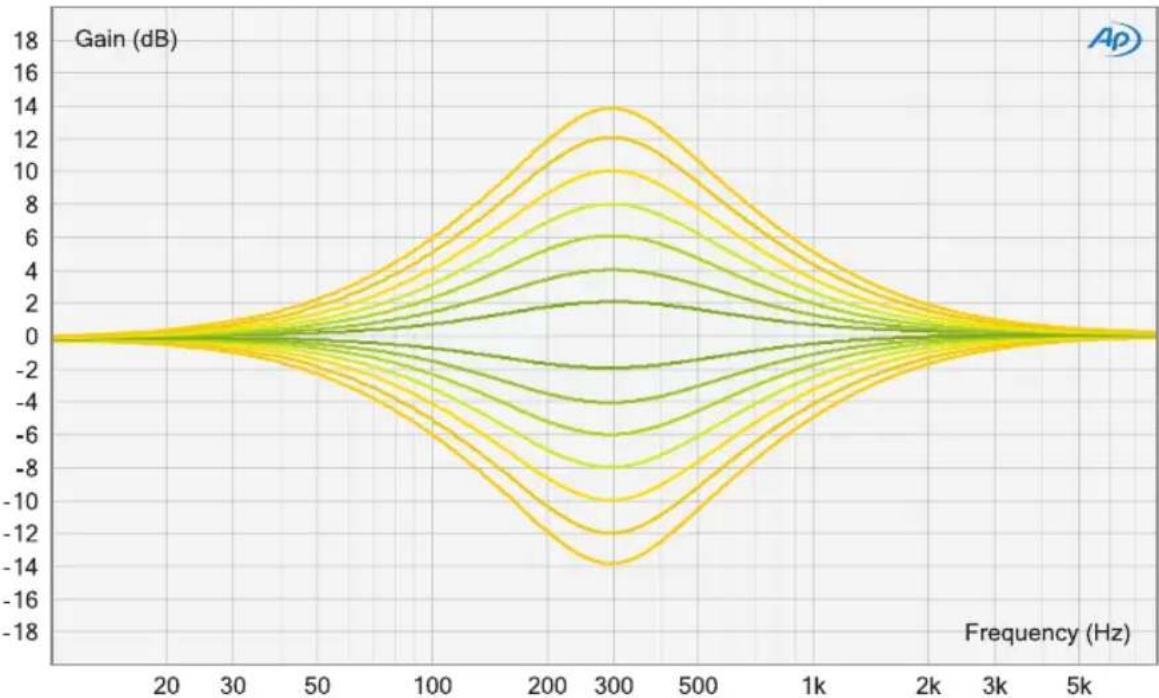

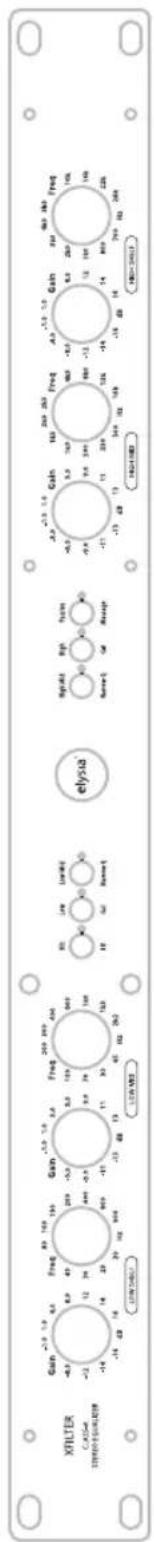

Gain (Low Shelf) Augmente ou atténue les graves » p. 36 Frequency (Low Shelf) Règle la fréquence du ltre low shelf » p. 36 Gain (Low Mid) Augmente ou atténue la bande des bas-médiums » p. 38 Frequency (Low Mid) Règle la fréquence du ltre paramétrique des bas-médiums » p. 38 Hit It! Active l’xlter (LED allumée) ou le désactive par une vraie mise hors-ser- vice (hardwire bypass) (LED éteinte) Low Cut Commute le ltre low shelf (LED éteinte) en ltre coupe-bas avec réso- nance (LED allumée) » p. 36 Narrow Q (Low Mid) Change le facteur Q de la bande des bas-médiums d’une courbe large (LED éteinte) à étroite (LED allumée) » p. 38-5.0 -9.0

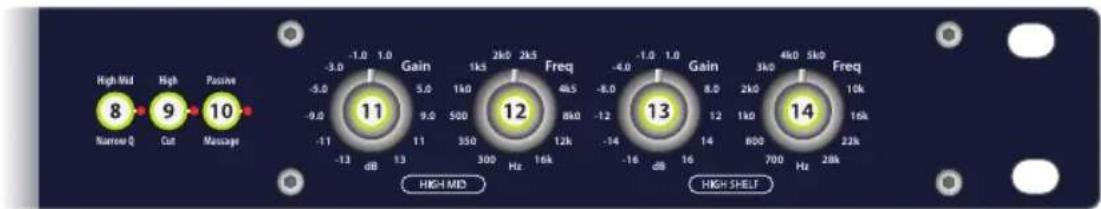

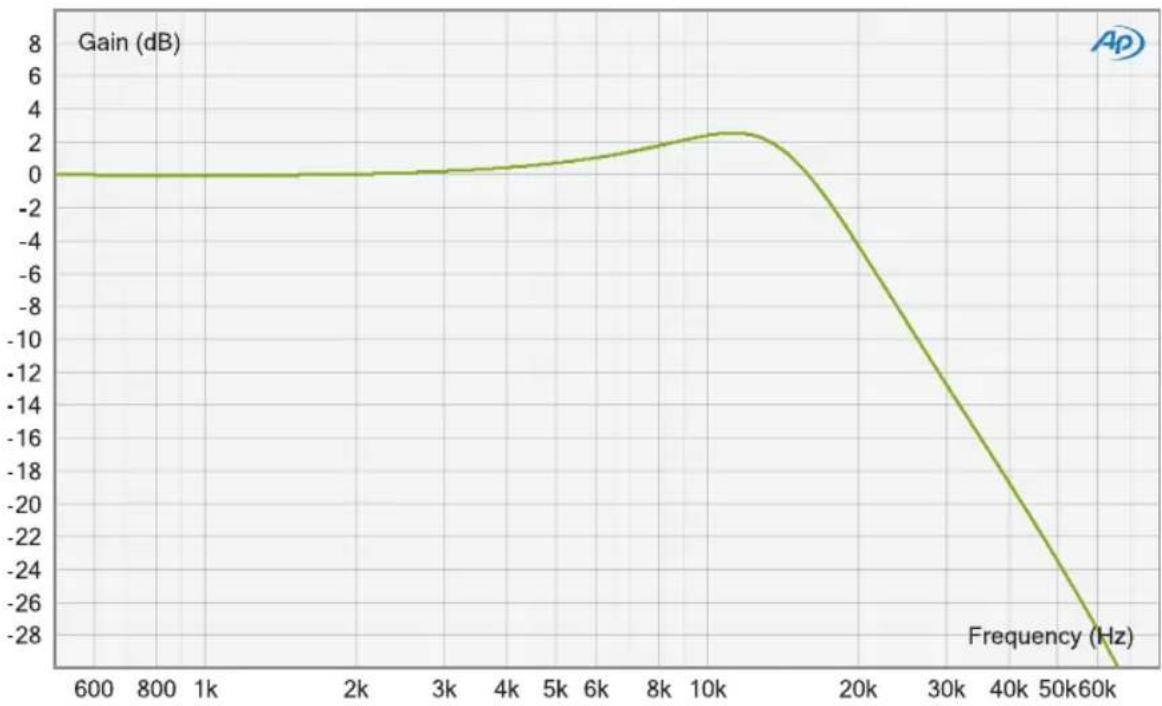

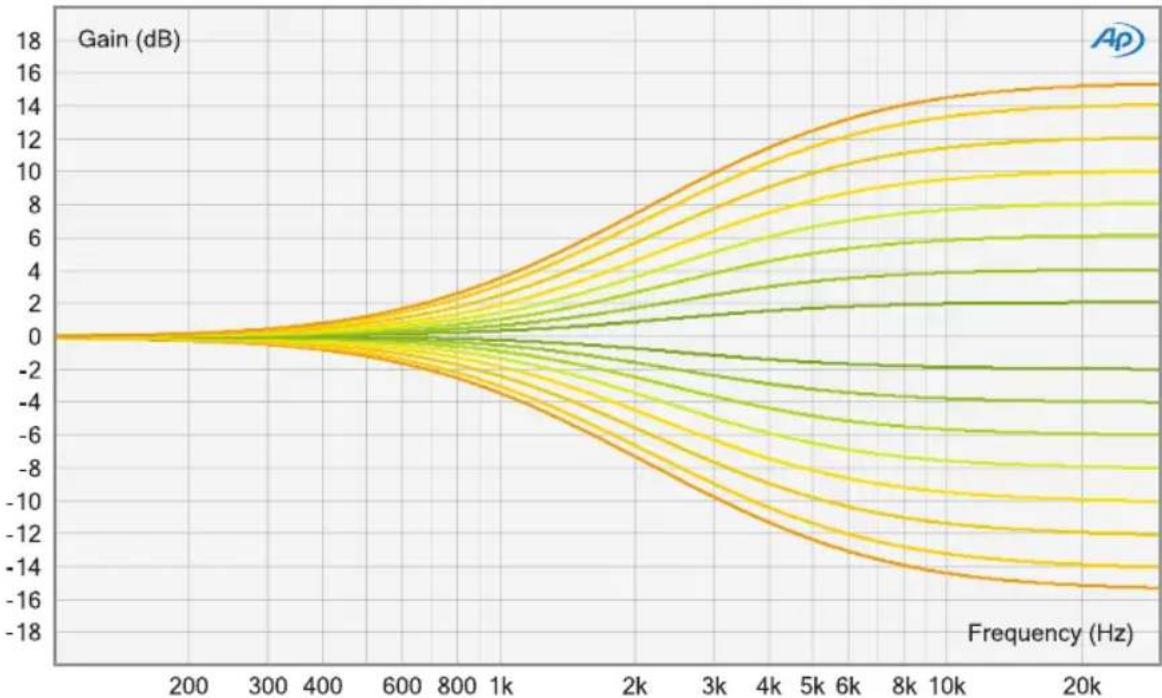

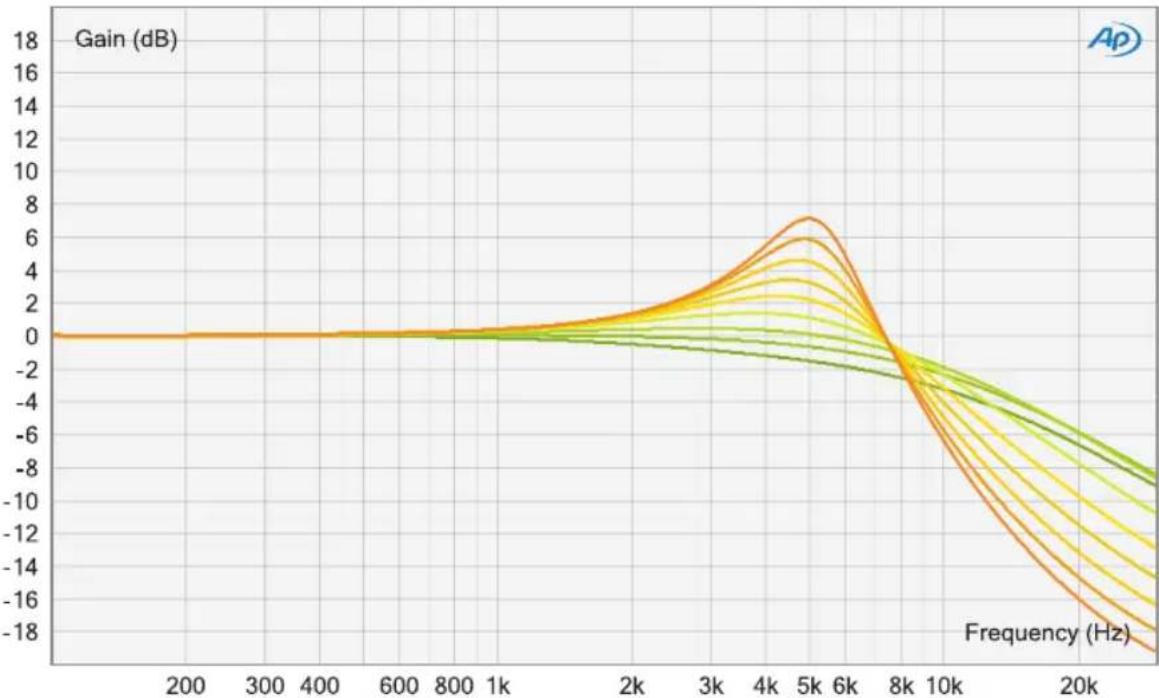

Narrow Q (High Mid) Change le facteur Q de la bande des haut-médiums d’une courbe large (LED éteinte) à étroite (LED allumée) » p. 39 High Cut Commute le ltre high shelf (LED éteinte) en ltre coupe-haut avec réso- nance (LED allumée) » p. 37 Passive Massage Active le ltre LC passif spécial (LED allumée) ou désactive cette bande additionnelle xe (LED éteinte) » p. 35 Gain (High Mid) Augmente ou atténue la bande des haut-médiums » p. 39 Frequency (High Mid) Règle la fréquence du ltre paramétrique des haut-médiums » p. 39 Gain (High Shelf) Augmente ou atténue la bande des aigus » p. 37 Frequency (High Shelf) Règle la fréquence du ltre high shelf » p. 37230V AVIS: RISQUE DE CHOC ÉLECTRIQUE - NE PAS OUVRIR

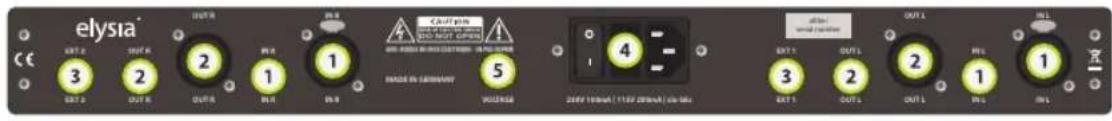

Connecteurs Entrées audio (XLR et jack 6,3 mm) Sorties audio (XLR et jack 6,3 mm) Sorties audio subsidiaires (jack 6,3 mm) Prise d’alimentation/Bouton on-o/Porte fusible Sélecteur de voltage Utilisation mono: Connectez l’une ou l’autre des entrées/sorties 1 ou 2, les deux marcheront pareil. Utilisation stéréo: Connectez l’une et l’autre des entrées/sorties 1 ou 2 – décidez vous même lequel sera canal gauche et l’autre droit. Entrées (+4 dBu) XLR symétrique: Pin 1: terre Pin 2: chaud (+) Pin 3: froid (-) XLR asymétrique: Pin 1: terre Pin 2: chaud (+) Pin 3: terre Jack symétrique: Sleeve: terre Tip: chaud (+) Ring: froid (-) Jack asymétrique: Sleeve: terre Tip: chaud (+) Ring: terre Sorties (+4 dBu) XLR symétrique: Pin 1: terre Pin 2: chaud (+) Pin 3: terre XLR asymétrique: Pin 1: terre Pin 2: chaud (+) Pin 3: ottant Jack symétrique: Sleeve: terre Tip: chaud (+) Ring: terre Jack asymétrique: Sleeve: terre Tip: chaud (+) Ring: ottant Fusibles (2 pièces) 230 V opération: 100 mA slo-blo 115 V opération: 200 mA slo-blo35 Passive Massage Mmm ... L’incroyable touche de magie qu’un EQ passif peut ajouter. Nous l’aimons tous, et en voulons tous! Eh bien voici la bonne nouvelle: En plus de ses quatre bandes actives très exibles, l’xlter dispose d’un ltre LC xe commutable pour le polissage des hautes fréquences. Le ltre se compose principalement d’un conden- sateur et d’une bobine par canal, mais contrairement aux conceptions shelving standards, il a un pic de résonance léger à 12 kHz qui commence à retomber à 17 kHz. Ainsi, l’eet de stockage de la bobine, qui se traduit par un genre de sa- turation très subtile, se concentre sur la zone autour du pic sans pour autant trop pousser le haut du spectre dans sa globalité.36 Low Shelf Low Cut37 High Shelf High Cut38 Low Mid (Wide Q) Low Mid (Narrow Q)39 High Mid (Wide Q) High Mid (Narrow Q)4041 Données techniques Bande passante: <10 Hz - 400 kHz (-3,0 dB) THD+N @ 0 dBu, 20 Hz - 22 kHz: 0,0018 % THD+N @ +10 dBu, 20 Hz - 22 kHz: 0,005 % Niveau de bruit, 20 Hz - 20 kHz (A-weighted): -98 dBu Plage dynamique, 20 Hz - 22 kHz: 120 dB Niveau d’entrée max: +21 dBu Niveau de sortie max: +21 dBu Impédance d’entrée: 10 kOhm Impédance de sortie: 68 Ohm Conformité CE La conformité de cet appareil aux directives européennes est conrmée par le marquage CE apposé sur l’appareil. Cette déclaration n’est plus valide en cas de modication non-autorisée de l’appareil. Nettetal, 01.09.2013 - Ruben Tilgner42 Garantie L’xlter est couvert par une garantie contre tous défauts concernant les pièces et la main d’oeuvre limitée à une période de 2 ans à compter de la date d’achat du matériel neuf. L’usure naturelle n’est pas couverte par cette garantie. Les réparations ou les remplacements n’étendront pas la période de garantie. La garantie est donnée à l’acheteur initial uniquement et n’est pas trans- férable. elysia n’accordera de garantie qu’aux produits achetés à des dis- tributeurs autorisés par elysia. Sauf autorisation préalable d’elysia, la ga- rantie est seulement valable que dans le pays où s’est fait l’achat. Toute garantie se voit nulle si le produit a été endommagé lors d’une mauvaise utilisation, un accident, une négligence, une modication, un bricolage, ou quelque altération non autorisée par qui que ce soit d’autre que le personnel de maintenance autorisé d’elysia. Le garant n’assume aucune responsabilité en ce qui concerne les autres dommages, incidents, ou conséquences liés à un mauvais fonctionne- ment de l’appareil. Toutes et chacune des garanties de commercialisabi- lité et adéquation impliquées par la loi sont limitées à la duration de la garantie ici exprimée. elysia ne paiera pas pour des envois par fret express ou 24h, ou pour des destinations se trouvant en dehors d’Allemagne. Tous dommages causés par le transport ne sont pas couverts par la garantie. Cette garantie vous donne des droits spéciques et vous pourriez avoir d’autres droits qui varient d’un pays à un autre. Certaines des restrictions ci-dessus peuvent ne pas vous concerner.43 Informations légales Le contenu de ce document est sujet à modication sans avis préalable et ne peut à ce titre être considéré comme une obligation ou garantie quelle qu’elle soit du fabriquant. Aucune garantie, exprimée ou induite n’est faite quant à la qualité, la cohérence ou la véracité de ce document. Le fabriquant se réserve le droit de changer le contenu de ce document et/ou les produits associés à tout moment et ce sans avis préalable. Le fabriquant ne peut être tenu responsable des dégâts occasionnés décou- lant d’une mauvaise utilisation, ou de l’impossibilité d’utiliser ce produit ou cette documentation. L’information contenue dans ce document est soumise au copyright. Tous les droits, modications techniques ou errata sont réservés. Aucune partie de ce manuel ne peut être reproduite ni transmise sous quelque forme et pour quelque raison sans l’autorisation préalable et écrite des ayants droits. elysia et xlter sont des marques déposées d’elysia GmbH. Les autres marques contenus dans ce document sont là an d’identication uni- quement. Toutes les marques déposées, désignations de produits ou autres noms de marques utilisés dans ce document sont la propriété de leurs propriétaires respectifs. Le produit a été fabriqué conformément à la directive RoHS. Le but de cette directive de l’Union Européenne est la restriction des substances dangereuses dans les équipements électroniques (RoHS) an de protéger la santé et la nature. Version 1.2 © 2019 elysia GmbHelysia GmbH Am Panneschopp 18 41334 Nettetal Germany info@elysia.com Printed in Germany
