Caractéristiques techniques	Réfrigérateur BLAUPUNKT 5SB890SE0, capacité totale de 290 litres, classe énergétique A++, dimensions : 185 cm (hauteur) x 60 cm (largeur) x 65 cm (profondeur).
Type de réfrigérateur	Réfrigérateur combiné avec congélateur en bas.
Système de refroidissement	Froid statique avec circulation d'air.
Fonctionnalités supplémentaires	Éclairage LED, tiroirs à légumes, étagères en verre trempé.
Utilisation	Réglage de la température via un thermostat mécanique, capacité de stockage optimisée pour les aliments frais et congelés.
Maintenance	Dégivrage manuel du congélateur, nettoyage régulier des surfaces intérieures et extérieures.
Consommation énergétique	Consommation annuelle d'environ 250 kWh.
Sécurité	Système de verrouillage de porte, conformité aux normes de sécurité électrique.
Informations générales	Garantie de 2 ans, service après-vente disponible, respect des normes environnementales.

FOIRE AUX QUESTIONS - 5SB890SE0 BLAUPUNKT

Le réfrigérateur BLAUPUNKT 5SB890SE0 ne refroidit pas correctement. Que faire ?

Vérifiez que la température est réglée correctement. Assurez-vous que les ventilations ne sont pas obstruées et que les portes ferment bien. Si le problème persiste, débranchez l'appareil pendant 10 minutes puis rebranchez-le.

Il y a de la condensation à l'intérieur du réfrigérateur. Pourquoi cela se produit-il ?

La condensation peut être causée par une porte mal fermée ou par des aliments chauds placés à l'intérieur. Assurez-vous que la porte est bien fermée et évitez de mettre des aliments chauds directement dans le réfrigérateur.

Le réfrigérateur fait des bruits étranges. Est-ce normal ?

Des bruits de fonctionnement sont normaux, mais des bruits forts ou inhabituels peuvent indiquer un problème. Vérifiez que l'appareil est de niveau et qu'il n'y a pas d'objets bloquant le ventilateur. Si le bruit persiste, contactez le service après-vente.

Comment nettoyer l'intérieur du réfrigérateur BLAUPUNKT 5SB890SE0 ?

Débranchez l'appareil. Utilisez un mélange d'eau tiède et de savon doux pour nettoyer l'intérieur. Évitez les produits abrasifs. Essuyez avec un chiffon propre et sec avant de rebrancher l'appareil.

Le réfrigérateur ne s'allume pas. Que dois-je vérifier ?

Vérifiez que l'appareil est bien branché et que la prise fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté. Si tout semble en ordre mais que l'appareil ne s'allume toujours pas, contactez un technicien.

Comment régler la température du réfrigérateur ?

Utilisez le panneau de contrôle pour ajuster la température. Référez-vous au manuel d'utilisation pour connaître les réglages recommandés, généralement entre 3°C et 5°C pour le réfrigérateur.

Le réfrigérateur dégage une odeur désagréable. Que faire ?

Vérifiez les aliments à l'intérieur pour éliminer ceux qui sont périmés ou moisis. Nettoyez l'intérieur avec un mélange de bicarbonate de soude et d'eau. Assurez-vous également que le drainage n'est pas obstrué.

Comment dégivrer le réfrigérateur BLAUPUNKT 5SB890SE0 ?

Débranchez l'appareil et laissez la glace fondre naturellement. Placez des serviettes pour absorber l'eau. Ne jamais utiliser d'objets pointus pour gratter la glace. Une fois le dégivrage terminé, rebranchez l'appareil.

Où trouver le manuel d'utilisation du réfrigérateur BLAUPUNKT 5SB890SE0 ?

Le manuel d'utilisation peut être téléchargé sur le site Web de BLAUPUNKT dans la section support ou produit. Vous pouvez également contacter le service client pour obtenir une copie.

MODE D'EMPLOI 5SB890SE0 BLAUPUNKT

1 Consignes de sécurité

1.1 Avertissement 47
1.2 Signification des symboles de sécurité 49
1.3 Remarques d'advertisement liées au courant 49
1.4 Remarques d'advertisement sur l'utilisation 50
1.5 Remarques d'ajretissements pour l'installation 50
1.6 Remarques d'ajretissements sur la temperature 51
1.7 Remarques d'ajretissement sur la mise au rebut 51

2 Utilisation conforme du combiné réfrigérateur/congélateur

2.1 Installation 52
2.2 Pieds de nivelement 53
2.3 Reglage de la porte 54
2.4 Remplacement de I'ampoule 55
2.5 Mise en service 55
2.6 Conseils d'économie d'énergie 55

3 Structure et fonctions

3.1 Composants principaux 56
3.2 Fonctions 57
3.3 Distributeur de glace et d'eau 60

4 Maintenance et entretien de l'appareil

4.1 Nettoyage general 62
4.2 Nettoyage des compartments de la porte 62

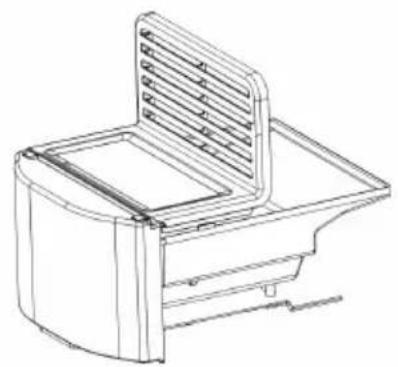

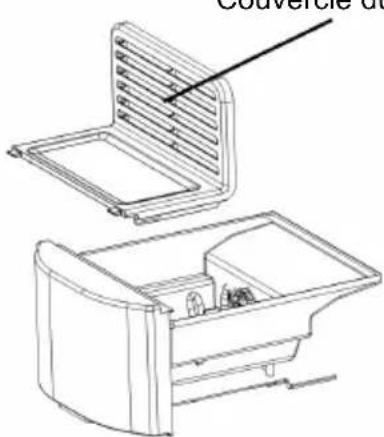

4.3 Nettoyage du bac à glaçons 63
4.4 Nettoyage des etagères en verre 64
4.5 Nettoyage des grilles de glace et de la conduite d'eau 64
4.6 Dégivage 64
4.7Mise horservice 64

5 Dépannage

5.1 Dépannage 65

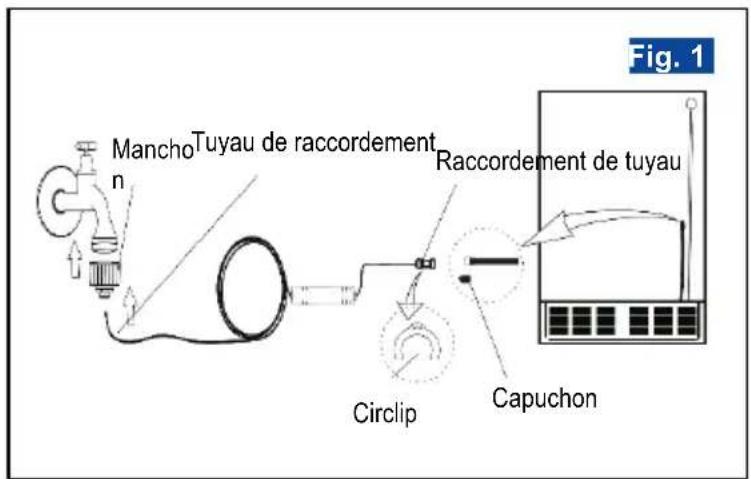

6 Installation de la conduite d'eau

Installation de la conduite d'eau 66

1 Consignes de sécurité

Avertissement

Avertissement : risque d'incendie / substances inflammables

Cet appeareil est destiné à une utilisation domestique et à des applications similaires, par exemple, dans des cuisines de personnel dans des magasins, des bureaux et d'autres environnementes de travail; des fermes; pour les clients dans les hotels, motels et autres auberges; des établissements proposant un hébergement et un petit déjeuner; un servicetraiteur et des applications similaires autres que le commerce de détaill.

Si le cable d'alimentation est endommagé, il doit être remplaced par le fabricant, son partenaire de service après-vente ou une personne qualifiée afin d'éviter tout risque.

Aucune substance explosive ne doit etre stocke dans cet appareil, par exemple des aerosols contenant un propulseur inflammable.

L'appareil doit être débranché du secteur après l'utilisation et avant de procédé à tout entretien sur l'appareil.

AVERTISSEMENT : veiller à ce que les orifices de ventilation dans le boitier de l'appareil ou dans la structure d'installation ne soient pas obstrués.

AVERTISSEMENT: ne pas utiliser d'appareils mécaniques ou autres moyens non commandés par le fabricant pour accéléer le processus de décongélation.

AVERTISSEMENT: ne pas endommager le circuit de réfrigerant.

AVERTISSEMENT: ne pas utiliser d'appareils électriques dans les compartments de rangement de l'appareil sauf s'ilts sont du type recommendé par le fabricant.

AVERTISSEMENT : éliminer le combiné réfrigerateur/congélateur conformément à la reglementation locale, car il utilise des propulseurs et des réfrigerants inflammables.

AVERTISSEMENT : lors de l'installation de l'appareil, veiller à ce que le cordon d'alimentation n'est pas coince ou endommagé.

AVERTISSEMENT: ne pas placer de prises de courant portables ni de blocs d'alimentations portables à l'arrière de l'appareil.

Ne pas utiliser de rallonge ni d'adaptateur sans mise à la terre (avec deux broches).

DANGER: risque de coincement pour les enfants. Avant de metreve vieux réfrigerateur ou concélateur au rebut :

demonter les portes

• laisses les étagères sur place pour empêcher les enfants de grimper dans l'appareil.

Avant d'installer les accessoires, débrancher le combiné réfrigerateur/congélateur de la source d'alimentation.

Le réfrigerant et la mousse de cyclopentane dans le combiné réfrigerateur/congélateur sont inflammbles. Par conséquent, le combiné réfrigerateur/congélateur doit être tenu à l'écart des sources d'incendie lorsqu'il est mis au rebut et éliminé par une entreprise spécialisée dans l'élimination des déchets, dotées des qualifications appropriées (et non par incinération), afin d'éviter tout dommage environnemental ou autre.

Pour la norme EN: Cet apparéil peut être utilisé par des enfants à partir de 8 ans et par des personnes aux capacités physiques, sensorières ou mentalles limitées, par des personnes manquant d'expérience et de connaissance à condition qu'ils soient surveillés ou qu'ils aient reçu les informations nécessaires pour utiliser l' apparéil en toute sécurité et pour éviter les risques liés à l'utilisation de l' apparéil. Les enfants ne sont pas autorisés à jour avec l' apparéil. Les enfants peuvent uniquement nettoyer et effectuer l'entretien de l' apparéil sous surveillance. Les enfants âgés de 3 à 8 ans sont autorisés à charger et décharger des réfrigerateursurs.

Pour la norme IEC : Cet apparéil ne doit pas être utilisé par des personnes (y compris les enfants) aux capacités physiques, sensorielles ou mentalles limitées, par des personnes manquant d'expérience et de connaissance, à moins qu'elles soient surveillées ou qu'elles aient reçu les informations nécessaires pour utiliser l' apparéil en toute sécurité et pour éviter les risques liés à l'utilisation de l' apparéil.

Les enfants doivent être surveillés pour qu'ils ne jouent pas avec l'appareil.

Les instructions doivent contener les éléments suivants : pour éviter la contamination des alimentes, veuillez suivre les instructions suivantes :

• Une ouverture prolongée de la porte peut entraîner une augmentation significative de la température dans les compartments de l'appareil.

• Nettoyz reguierement les surfaces pouvant enter en contact avec des alimentes et les systèmes de drainage accessibles.

Nettoyez les reservoirs d'eau sils nont pas ete utilisés pendant 48 heures. Rincez les systèmes d'eau raccordes a une source d'eau lorsqu'aucune eau n'est prelevee pendant 5 jours. (Remarque 1)

• Conserve la viande et le poisson crus dans des recipients adaptés dans le combiné réfrigerateur/congélateur, de manière à ce qu'ils n'entrent pas en contact avec d'autres alimentés ni ne s'égouttent dessus.

• Les compartments congélateur à deux étoiles (*) conviennent au stockage de produits surgelés, au stockage ou à la production de crème glacée et à la production de glaçons. (Remarque 2)

• Les compartments à une 串 , deux 串 et trois 串 étoiles ne convennent pas à la congélation d'aliments frais. (Remarque 3)

• Si le réfrigerateur reste vide pendant une période prolongée, éteignez-le, décongelez-le, nettoyez-le, sechez-le et laisssez la porte ouverte pour éviter la formation de moisissure à l'intérieur de l'appareil.

Remarques 1, 2, 3: veuillez vérifier si cela s'applique au type de compartmentement de votre produit.

1.2 Signification des symboles de sécurité

Signes d'interdiction

Ceci est un signe d'interdiction.
Le non-respect des instructions portant ce symbole peut endommager le produit oumettre en danger la sécurité personnelle de l'utilisateur.

Symbole d'avertissement

Ceci est un symbole d'advertissement. Les instructions marquées de ce symbole doivent être scrupuleusement respectées, sans quoi des dommages au produit ou des blessures pouraient en résultat.

Symbole de remarque

Ceci est un symbole de remarque.
Les instructions portant ce symbole demandent une attention particuliereA.
Des precautions insuffisantes peuvent entraîner des blessures legères ou moderées ou des dommages au produit.

Ce manuel contient de nombreuses consignes de sécurité importantes que les utilisateurs doivent respecter.

1.3 Remarques d'advertisement liées au courant

• Ne tirez pas sur le cordon d'alimentation lorsque vous débranchez le cordon d'alimentation du combiné réfrigerateur/congélateur. Veuillez toujours saisir la fiche et la tirer directement de la prise.
  Pour assurer une utilisation en toute sécurité, le cordon d'alimentation ne doit pas etre endommagé et il ne doit pas etre utilise s'il est endommagé ou use.

• Veuillez utiliser une prise séparée. La prise ne doit pas être partagée avec d'autres apparèils électriques.

• Le cordon d'alimentation doit être fermement branché sur la prise de courant, sinon cela pourrait provoquer un incendie.
  Assurez-vous que l'électrode de mise à la terre de la prise est équipée d'un conducteur de terre friable.

• Lorsque du gaz et d'autres gaz inflammables s'échéppent, fermez la vanne du gaz en question et ouvrez les portes et les fenêtres. Ne débranchez pas le combiné réfrigerateur/congélateur ni d'autres apparèils électriques, car une étincelle peut provoquer un incendie.
  N'utilisez aucun appeareil électriche sur le dessus de l'appareil à moins qu'il ne soit du type recommendé par le fabricant.

1.4 Remarques d'ajretissement sur l'utilisation

• Ne demontez pas le combiné réfrigerateur/congélateur de manière arbitraire et n'endommagez pas le circuit de réfrigérant. La maintenance de l'appareil doit être effectuee par un spécialiste.
• Un cordon d'alimentation endommagé doit être remplace par le fabricant, son service de maintenance ou des experts spécialisés pour éviter les dangers.

• Les espaces entre les portes du combiné réfrigerateur/congélateur et entre les portes du corps sont étroits. Ne mettez pas votre main dans ces zones pour éviter de vous blesser aux doigs. Faites preuve de prudence lorsque vous fermez les portes du combiné réfrigerateur/congélateur pour éviter la chute d'objets.
• Ne retirez pas les alimentes ou les recipients du congelateur lorsque vos mains sont mouillées, en particulier des recipients en métal, pour éviter les engelures.

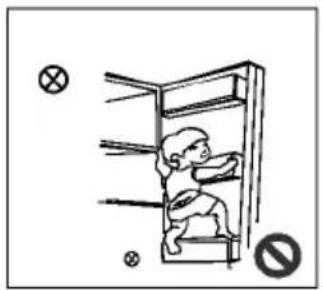

• Ne laïsez pas un enfant monter dans le combiné réfrigerateur/congélateur ou escalader dessus, car l'enfant pourrait s'étouffer ou tomber.

• Ne placez pas d'objets lourds sur le dessus du combiné réfrigerateur/congélateur, car ils pourraient tomber et cause des blessures accidentelles lorsque vous fermez ou ouvre la porte.
• En cas de panne de courant ou pour le nettoyage, débranchez la fiche du secteur. Attendez au moins cinq minutes avant de rebrancher le congélateur sur le secteur pour éviter d'endommager le compréseur suite à des démarrages successifs.

1.5 Remarques d'avertissements pour l'installation

• Ne placez pas d'objets inflammables, explosifs, volatils ou très corrosifs dans le combiné réfrigerateur/congélateur pour éviter d'endommager le produit ou d'entraîner un incendie.
• De plus, ne placez pas de produits inflammables à proximé du combiné réfrigérateur/congélateur pour éviter les incendies.

• Le combiné réfrigerateur/congélateur est destiné à un usage domestique, par exemple pour le stockage des alimentés ; il ne peut pas être utilisé à d'autres fins, par exemple pour le stockage de sang, de médicaments ou de produits biologiques, etc.

• Ne stockez pas de bière, de boissons ou d'autres liquides dans des bouteilles ou des recipients fermés dans le compartment de congélation du combiné réfrigérateur/congélateur. Les bouteilles ou les recipients fermés risquènt de se briser lorsqu'ils sont gelés et de causeur des dommages.

1.6 Remarques d'ajretissement sur la température

1) Si les réfrigerateurs sont régles à une température trop élevé pendant une période prolongée, il est possible que la température dans le conGPLateur devienne également trop élevé et que le contenu soit décongelé.
2) Les boissons gazeuses ne doivent pas etre conserves au congelateur. Certains produits, tels que I'eau, peuvent geler et ne doit pas etre consommés trop froid.
3) La durée de conservation recommandaee par les fabricants pour les aliments, en particulier les alimentes surgeles, ne doit pas etre depassee.
4) Lors de la décongénation du réfrigérateur, il convient de prendre les précautions nécessaires pour éviter une élevation inappropriée de la température des alimentés congelés, par exemple en enveloppant les alimentés surgelés dans plusieurs couches de papier journal.
5) L'augmentation de la température des alimentés congélés pendant la déconnélation manuelle, l'entretien ou le nettoyage peut réduire la durée de conservation.
6) Si les portes sont équipées de serrures, gardez les clés hors de la portée des enfants et éloignées du réfrigerateur pour éviter que les enfants ne soient enfermés à l'intérieur.

1.7 Remarques d'advertisement sur la mise au rebut

Le réfrigerant et la mousse de cyclopentane dans le combiné réfrigerateur/congélateur sont inflammables. Par conséquent, le combiné réfrigerateur/congélateur doit être tenu à l'écart des sources d'incendie lorsqu'il est mis au rebut et éliminé par une entreprise spécialisée dans l'élimination des déchets, dotées des qualifications appropriées (et non par incinération), afin d'éviter tout dommage environnemental ou autre.

Lors de la mise au rebut du combiné réfrigerateur/congélateur, demontez les portes et retirez le joint de la porte et des étagères. Placez les portes et les étagères dans un endroi approprié, hors de la portée des enfants.

Élimination correcte de ce produit :
Cette marque indique que ce produit ne doit pas été jeté avec les autres déchets menagers. Pour éviter toute pollution de l'environnement ou tout risque pour la santé humaine en raison d'une élimination incontrolée des déchets, vous devez recycler le combiné réfrigerateur/congélateur de manière responsable afin de favoriser la réutilisation durable des ressources. Pour returner votre apparéil usage, veuillez utiliser le système de retour et de collecte ou contactez le revendeur auprès duquel vous avez acheté le produit. Vous pouvez recycler ce produit dans le respect de l'environnement.

2 Utilisation conforme des réfrigérateurs

2.1 Installation

• Avant utilisation, retirez tous les matériaux d'emballage, y compris le rembourse de sol, la mousse et les rubans adhesifs à l'intérieur du combiné réfrigerateur/congélateur. Retirez le film protecteur des portes et du boîtier.

• Tenir à l'écart de la chaleur et éviter les rayons directs du soleil. Ne placez pas le combiné réfrigerateur/congélateur dans un environnement humide ou mouillé pour éviter la rouille ou la dégradation de l'isolation.

• Ne vaporisez pas d'eau sur le combiné réfrigerateur/congélateur, ne le placez pas dans un environnement humide où il risquérait d'entrer facilement en contact avec des éclaboussures d'eau, afin de ne pas ALTERER l'iso1ation électrique du combiné réfrigerateur/congélateur.

• Installez le combiné réfrigerateur/congélateur dans un endroit bien ventilé à l'intérieur. Le sol doit être de niveau et stable (tournez l'appareil vers la gauche ou la droite pour régler les pieds de nivellement s'il est instable).

• Il doit y avoir plus de 30 cm d'espace au-dessus du combiné réfrigerateur/congélateur et ce dernier doit être placé à 10 cm du mur pour facilititer la dissipation de la chaleur.

2.2 Pieds de nivellement

1) Mesures de précautions avant utilisation :

Avant d'utiliser des accessoires, assurez-vous que le combiné réfrigérateur/congélateur est débranché du secteur.

Avant d'ajuster les pieds de nivellement, prenez des précautions pour éviter les blessures.

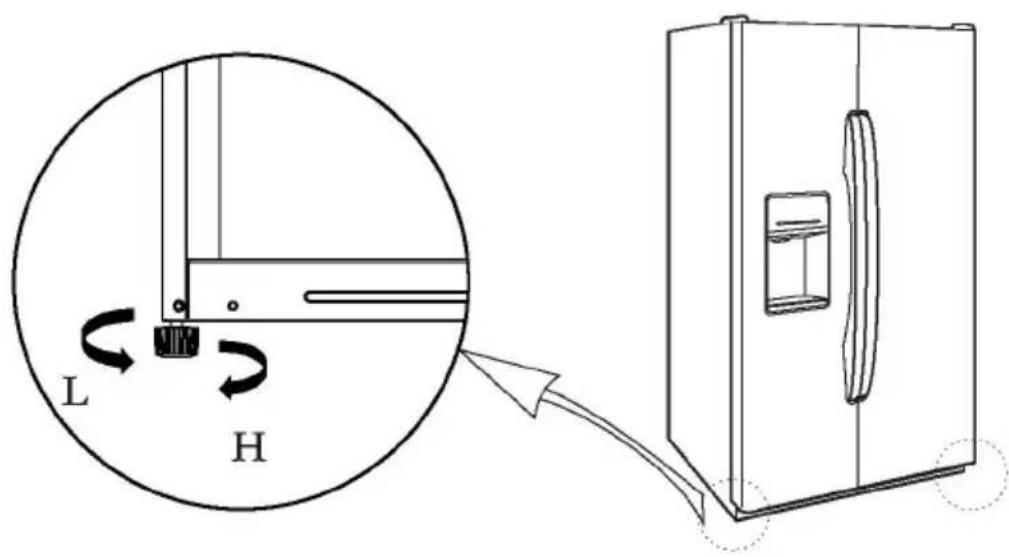

2) Représentation schématique des pieds de nivellement

(L'image ci-dessus sert uniquement de reference. La configuration reelle depend du produit final.)

3) Méthode de réglage :

a. Tournez les pieds dans le sens des aiguilles d'une montre pour lever le combiné réfrigerateur/congélateur ;

b. Tournez les pieds dans le sens inverse des aiguilles d'une montre pour abaiser le combiné réfrigerateur/congélateur;

c. Ajustez le pied croit et gauche comme décrit ci-dessus.

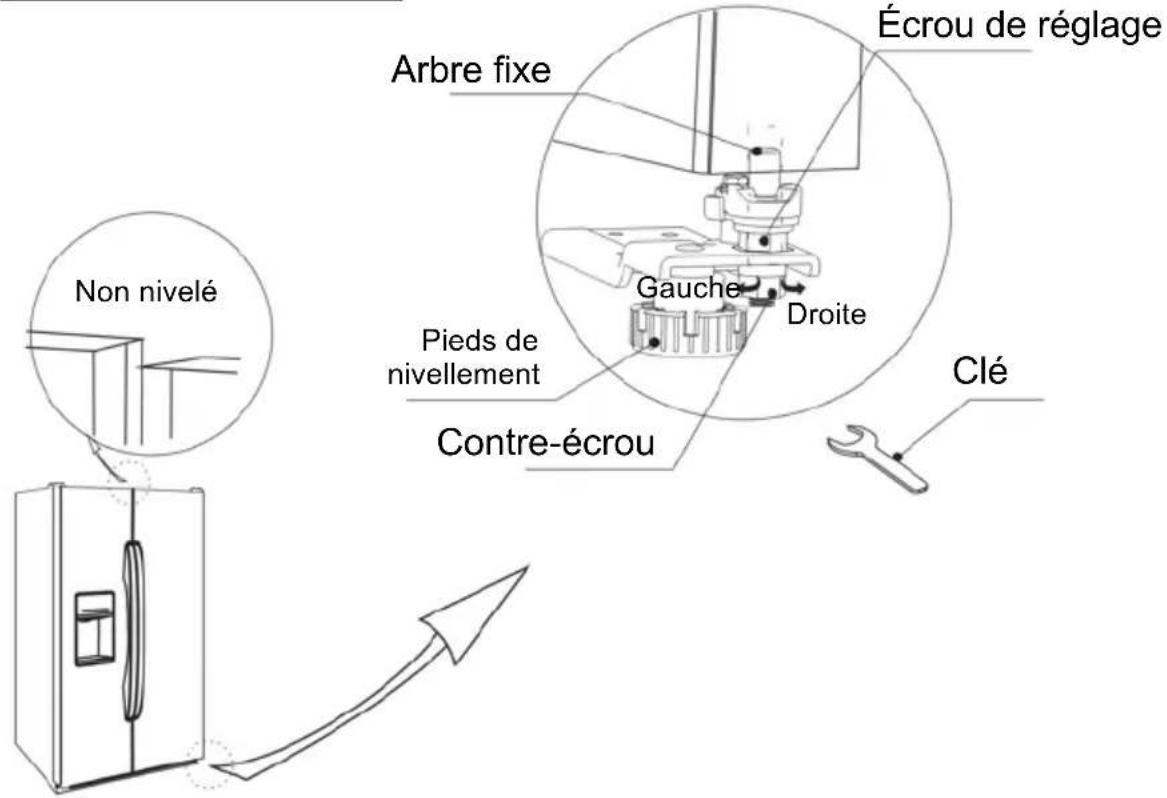

2.3 Réglage de la porte

1) Mesures de précautions avant utilisation : Avant d'utiliser des accessoires, assurez-vous que le combiné réfrigérateur/congélateur est débranché du secteur. Avant d'ajuster la porte, prenez des précautions pour éviter les blessures.
2) Représentation schématique pour le réglage de la porte

Outils requis :
M10	Clé

(L'image ci-dessus sert uniquement de referece. La configuration reelle depend du produit final.)

Si la porte du combiné réfrigérateur/congélateur est trop BASSE :

Ouvrez la porte, desserrez le contre-écrou avec une clé et tournez l'écrou de réglage dans le sens inverse des aiguilles d'une montre pour relever la porte. Une fois les portes alignées, serrez le contre-écrou en le tournant dans le sens inverse des aiguilles d'une montre.

Si la porte du combiné réfrigerateur/congélateur est trop élevé :

Ouvrez la porte et tournez l'écrou de réglage dans le sens des aiguilles d'une montre avec une clé pour diminuer la hauteur de la porte. Une fois les portes alignées, serrez le contre-écrou en le tournant dans le sens inverse des aiguilles d'une montre.

2.4 Remplacement de l'ampoule

Le remplacement ou la maintenance des lampes à LED doivent être effectuels par une personne qualifiée.

2.5 Mise en service

• Avant de mettre le combiné réfrigerateur/congélateur en marche pour la première fois, laissez-le reposer pendant une demi-heure avant de le brancher sur le secteur.
• Avant de stocker des alimentes frais ou surgelés, le combiné réfrigerateur/congélateur doit refroidir pendant 2 à 3 heures (plus de 4 heures en été lorsque la température ambiente est élevé).

• Prévoyez de l'espace pour ouvrir facilement les portes et les tiroirs.
• L'image ci-dessus sert uniquement de reference. La configuration réelle dépend du produit final.

2.6 Conseils d'économie d'énergie

• L'appareil doit être placé dans la partie la plus fraîche de la pierce, à l'écart des équipements générant de la chaleur ou des conduites de chauffage et à l'abri de la lumière directe du soleil.
• Laissez les alimentés chauds refroidir à température ambiente avant de les stocker dans l'appareil. Si vous surchargez l'appareil, le compresseur fonctionnera plus longtemps. Les alimentés qui congèment trop lentement peuvent perdre en qualité ou se gâter.
  Assurez-vous de bien emballer les alimentes et essuyez les contenants pour qu'ils soient secs avant de les stocker dans l'appareil. Cela reduit la formation de givre à l'intérieur de l'appareil.
• Les comportements de l'appareil ne doivent pas etre recouverts de papier aluminium, de papier cié ni d'essuie-tout. Les doublures interférènt avec la circulation d'air froid et rendent l'appareil moins efficace.
• Organisez et étiquetez les alimentes pour réduire les ouvertures féquentes et les recherches prolongées. Retirez immédiatement tous les éléments nécessaires et fermez la porte le plus rapidement possible.

3 Structure et fonctions

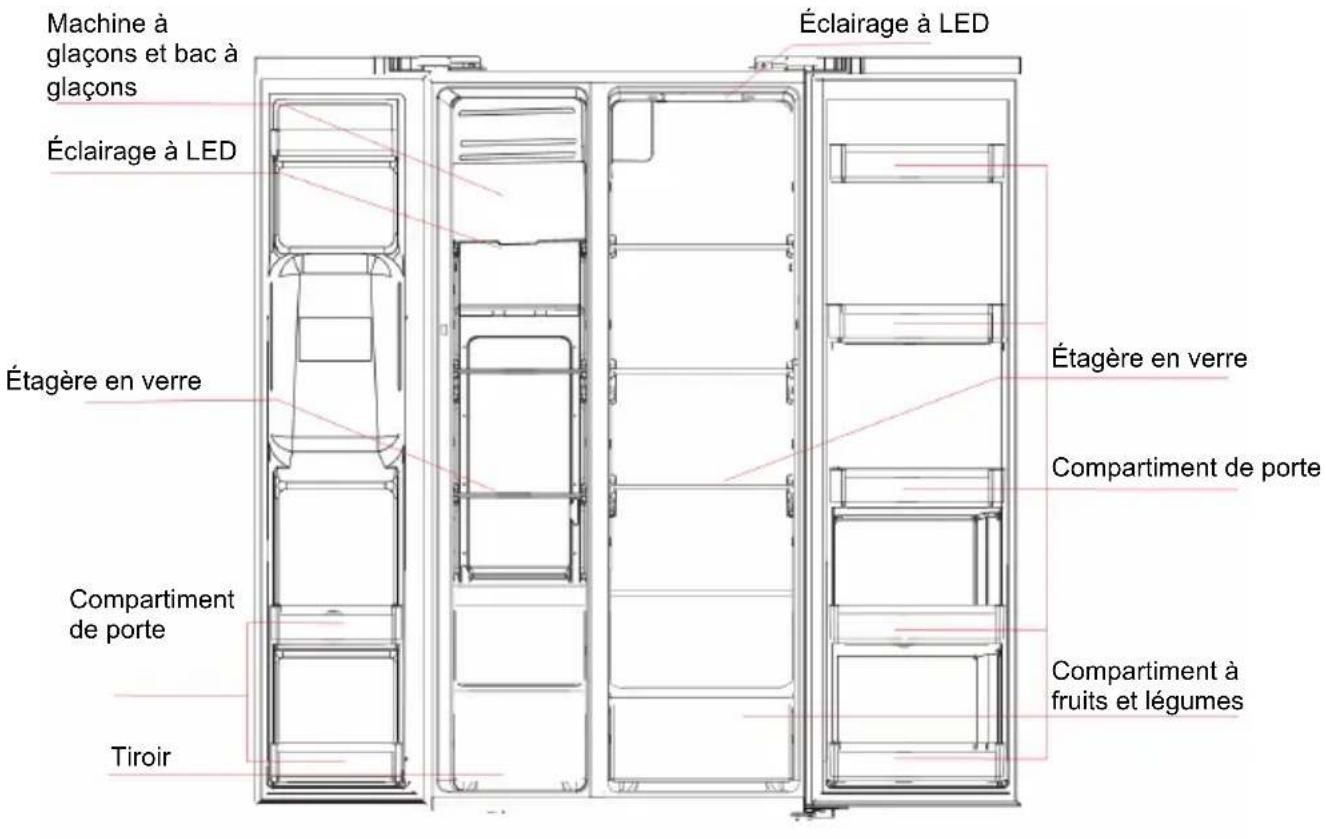

3.1 Composants principaux

(filtre externe)

(L'image ci-dessus sert uniquement de reference. La configuration reelle dépend du produit final.)

Compartiments de réfrigération

• Les compartments de réfrigeration convennent au stockage d'une grande variété de fruits, de légumes, de boissons et d'autres alimentés qui doivent être consommés à court terme.
• Les alimentés cuits ne doivent pas être placés dans les compartments de réfrigération avant qu'ils ne soient refroidis à la température ambiente.
• Il est recommandé de placer les alimentés dans un recipient bien fermé avant de les placer dans le combiné réfrigerateur/congélateur.
• La hauteur des étagères en verre peut être ajustée pour assurer un espace de stockage approprié et une manipulation aisée.

Compartiments de congélation

• Dans les compartments de congélation, les alimentés peuvent être conservés au frais pendant longtemps. Ils sont principalement utilisés pour le stockage de produits surgelés et la production de glaçons.
• Le compartment de congélation convient à la conservation de la viande, du poisson, des boules de riz et d'autres alimentés qui ne sont pas destinés à être consommés immédiatement.
• La viande doit de préférence être divisée en petits morceaux pour permettre un retrait facile. Veuillez noter que la nourriture doit être consommée dans le dél de conservation.

Remarque : le stockage d'un trop grand nombre d'aliments immédiatement après la première utilisation peut affecter l'effet de congélation du combiné réfrigérateur/congélateur. Les alimentés stockés ne doivent pas obstruer la sortie d'air, sinon l'effet de congélation est également alteré.

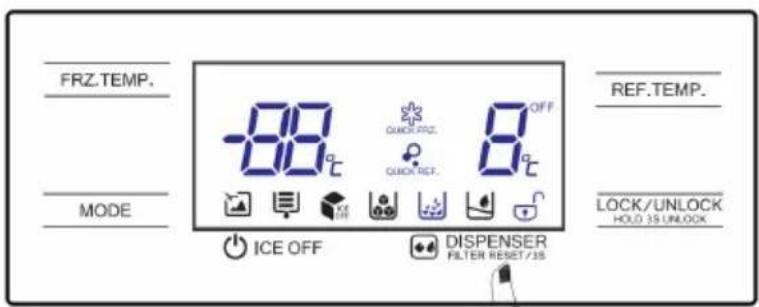

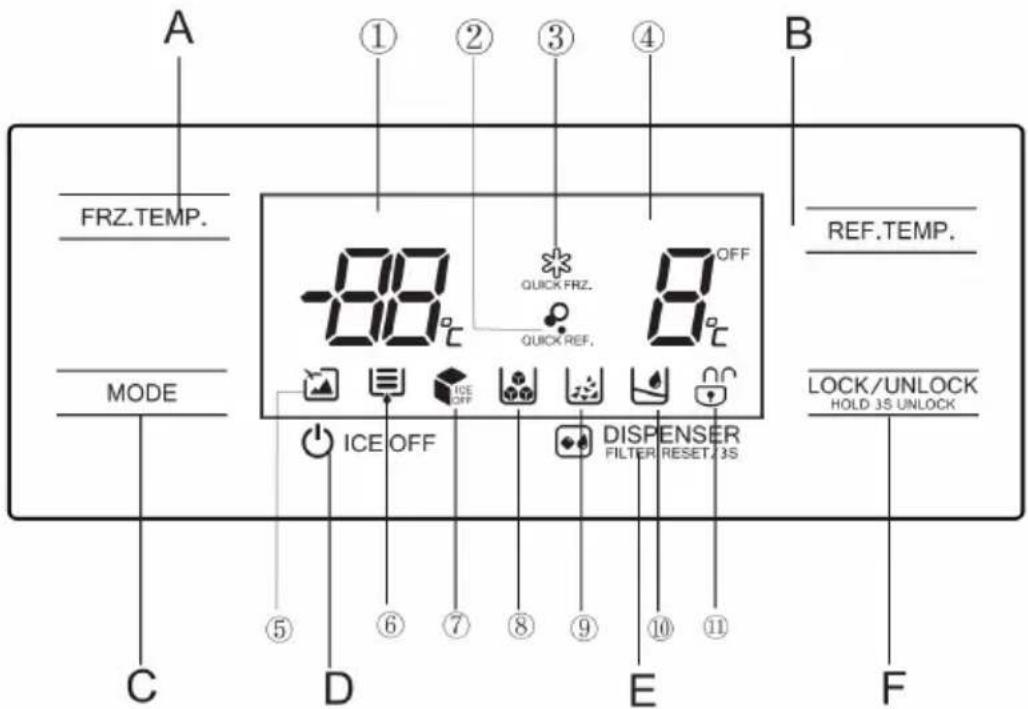

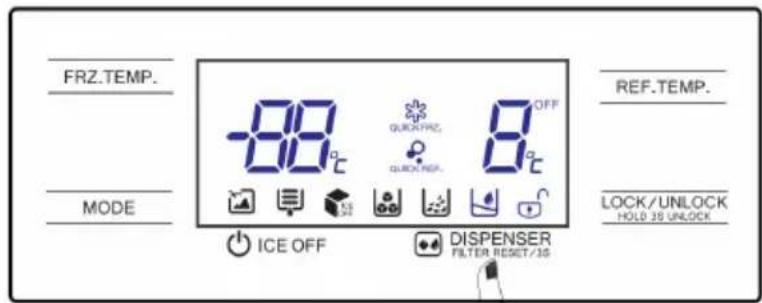

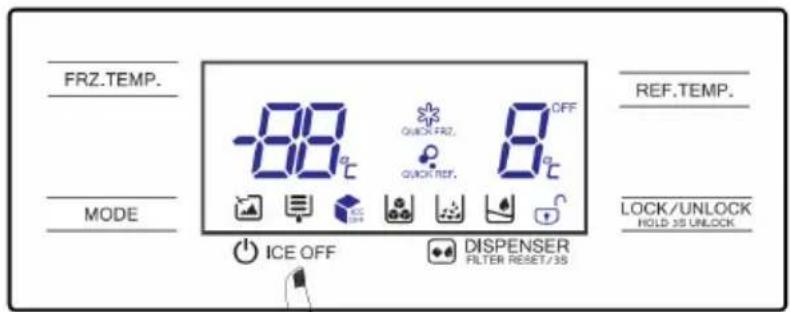

3.2 Fonctions

(L'image ci-dessus sert uniquement de reférence. La configuration réelle dépend du produit final.)

1. Écran

① Température dans les compartments de congestion
④ Température dans les compartments de réfrigération
⑦ Glace off

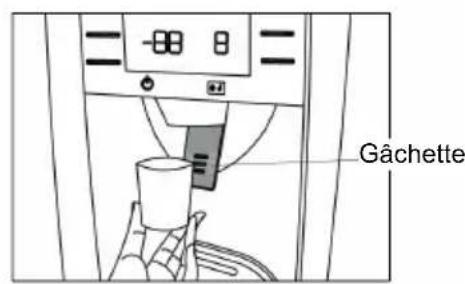

Distribution d'eau fraîche

② Quick REF.
③ Quick FRZ
⑤ Symbole de vacances
⑥ Filtré a eau

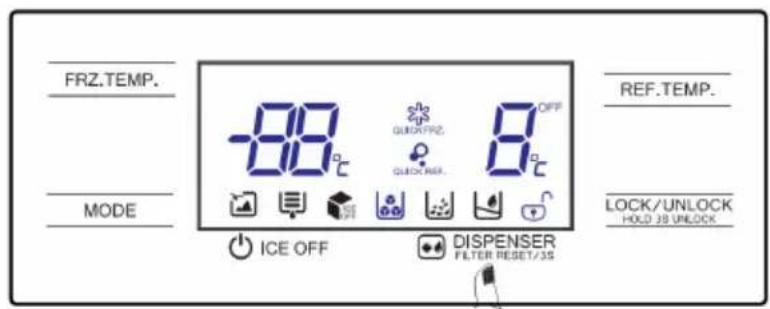

Distribution de glaçons

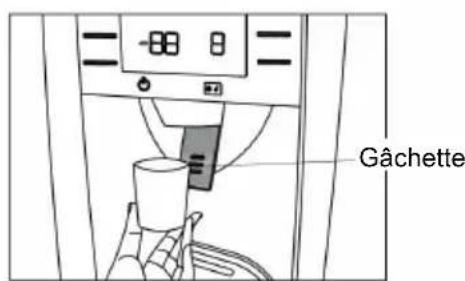

Distribution de glace pilée
① Symbole pour verrouiller/deverrouiller

2. Touches

A. Régulation de la température des compartments de congestion
B. Régulation de la température des compartments de réfrigération
C. Réglage du mode
D. Glace OFF/ON
E. Distribution de glaçons / d'eau fraîche / réglage du filtré
F. Verrouiller/Deverrouiller

3. Mode d'emploi

1) Ecran

Lorsque le combiné réfrigerateur/congélateur est allumé pour la première fois, l'écran s'allume pendant 3 secondes. Pendant ce temps, le son de démarriage retentit, puis l'écran passé à l'affichage de fonctionnement normal. Lors de la première utilisation du combiné réfrigerateur/congélateur, la température des compartments de réfrigération doit être régée sur 5^ et celle des compartments de congélation sur -18^ .

En cas d'erreur, l'écran affiche un code d'erreur dans la zone d'affichage de la température (voir page suivante). En fonctionnement normal, l'écran affiche la température de consigne des compartments de réfrigération ou de congélation.

Si, dans des circonstances normales, il n'y a aucune opération manuelle sur le combiné réfrigérateur/congélateur pendant 30 secondes, le panneau de commande se verrouille automatiquement. Lorsqu'il est verrouillé, l'écran s'eteint après 30 secondes.

2) Verrouiller Deverrouiller

À l'etat déverrouillé , appuyez sur la touche LOCKULOCK pendant 3 secondes pour verrouiller l'écran. À l'etat verrouillé , appuyez sur la touche LOCKULOCK pendant 3 secondes pour déverrouiller l'écran. Toutes les options suivantes doivent être définies à l'etat déverrouillé.

3) Réglage du mode

Appuyez sur le bouton de mode MODE pour selectionner un autre mode de contrôle.

4)Mode vacancies

Appuyez sur la touche MODE pour entrer en mode vacances. Le symbole s'allume et le mode vacances devient actif des que le panneau de commande est verrouillé. Appuyez sur la touche FRZ.temp. ou REF.temp. pour quitter le mode vacances.

5) Mode « Quick REF. »

Appuyez sur la touche MODE pour activer le mode de réfrigération rapide. Le symbole s'allume et le mode de réfrigération rapide devient actif des que le panneau de commande est verrouillé. Appuyez sur la touche REF. TEMP. pour activer le mode de réfrigération rapide.

6) Mode « Quick FRZ. »

Appuyez sur la touche MODE pour activer le mode de congélation rapide. Le symbole s'allume et le mode de congélation rapide devient actif des que le panneau de commande est verrouillé. Appuyez sur la touche FRZ. TEMP. pour activer le mode de congélation rapide.

7) Reglage de la température des compartments de réfrigération B.

Appuyez sur la touche de réglage de la température des compartments de réfrigération . REF.TEMP.

L'affichage de la température de réfrigération clignote. Appuyez à nouveau sur le bouton REF.TEMP pour régler la température. Des bips retentissent. La plage de réglage de la température est comprise entre 2^ et 8^ . Chaque fois que vous appuyez sur la touche, la température change de 1^ . Àpres le réglage, la température de réfrigération clignote pendant 5 secondes. Le nouveau réglage de température prend effet des que le panneau de commande est verrouillé.

8) Réglage de la température des compartments de congélation

Appuyez sur la touche de réglage de la température des compartments de congélation FRZ.TEMP. L'affichage de la température de congélation clignote. Appuyez à nouveau sur le bouton FRZ.TEMP. pour régler la température. Des bips retentissent. La plage de réglage de la température est comprise entre -16 °C et -24 °C. Chaque fois que vous appuyez sur la touche, la température change de 1°C. Àpres le réglage, la température de congélation clignote pendant 5 secondes. Le nouveau réglage de température prend effet des que le panneau de commande est verrouillé.

9) Reglage du temps de congélation rapide

Appuyez sur le bouton FRZ.temp en mode de congélation rapide pendant 3 secondes. L'affichage de la température indique le temps de congélation rapide actuel. Appuyez à nouveau sur le bouton FRZ.temp pour régler le temps de congélation rapide. Le réglage alterne entre « 26-48-26-48 ... ». Verrouillez le panneau de commande ou appuyez sur la touche FRZ.temp pendant 3 secondes pour quitter le réglage du temps de congélation rapide.

La période de congélation rapide de 48 heures est principalement destinée aux tests de laboratoire et n'est pas recommandée aux utilisateurs finalaux.

Appuyez sur la touche ICE OFF. Le symbole s'allume ou s'éteint, ce qui indique l'activation ou la désactivation de à glaçons.

11 DISTRIBUTEUR

Appuyez sur la touche Dispenser Filter RESET/38 pour selectionner la distribution de glacons ou d'eau. L'ecran affichera « Distribution de glacons / Distribution de glace pilée / Distribution d'eau / Aucune distribution », puis le symbole correspondant s'allumera sur le panneau de commande.

Lorsque le combiné réfrigérateur/congélateur est en marche, la durée de fonctionnement du filtre à eau est accumulée. Àpres 150 jours, le symbole du filtre à eau s'allume et au bout de 180 jours, il clignote.

Appuyez sur la touche DISPENSER pendant 3 secondes pour réinitialiser le temps de fonctionnement du filtré à eau.

12) Stockage en cas de panne de courant

En cas de panne de courant, I'etat de fonctionnement actuel est stocké et maintainu jusqu'au redémarrage.
13) Avertissement d'ouverture et contrôle d'alarme

Lorsque la portes des compartiments de réfrigération est ouverte, l'alarme sonore retentit. Si la porte n'est pas fermée dans les deux minutes, une sonnerie retentit une fois par seconde jusqu'à la fermeture de la porte.

14) Affichage d'erreur

Les avertissements suivants à l'écran indiquent que le combiné réfrigérateur/congélateur présente un dysfonctionnement. Bien que les fonctions de réfrigération et de congélation poussent être réservées si les erreurs suivantes se produit, l'utilisateur doit tout de même consulter une entreprise de maintenance.

Code d'erreur	Description de l'erreur
E0	Erreur de la machine à glaçons
E1	Erreur dans le circuit de détention du capteur de température des compartments de réfrigération
E2	Erreur dans le circuit de détention du capteur de température des compartments de congélation
E5	Erreur dans le circuit de détention du capteur de décongélation des compartments de congélation

Code d'erreur	Description de l'erreur
E6	Erreur de communication
E7	Erreur dans le circuit de détention du capteur pour la température ambiente en circulation
EE	Erreur dans le circuit du capteur de la machine à glaçons
EH	Erreur du capteur d'humidité

3.3 Distributeur de glace et d'eau

• La production de glaçons et de glace pilée produit du bruit : la vanne d'eau génére des bourdonnements ; l'eau qui coule dans le bac à glaçons génére des bruits ; le broyage de la glace en glace pilée ou en glaçons ou la glace qui tombe dans le bac générent du bruit. Ces bruits sont normaux.
  Des rayures peuvent apparaitre lors du retrait des glacons. Cela ne doit pas vous inquieter.
• La glace dans le conteneur peut être collée. Dans ce cas, sortez le bac à glaçons et séparez-les en morceaux, par exemple en pressant doucement la glace avec une cuillère en plastique ou en bois.
• Vous trouvezez d'autres solutions dans le chapitre « Nettoyage du bac à glaçons ». Pour éviter de surchauffer le moteur de la machine à glaçons, retirez la glace environ 1 minute après l'arrêt du moteur. Veuillez patienter quelques instants jusqu'à ce que la température du moteur attigne la température de fonctionnement. Veuillezsterolir la glace du bac à glaçons si vous azeisoin de beaucoup de glace.
• Dans le chapitre « Nettoyage du bac à glaçons », vous apprendrez àsterolir le bac à glaçons du compartment de condensation.
• S'il n'y a pas assez de glace dans le bac à glaçons, aucune glace ne peut être enlevée. Veuillez attendre un moment jusqu'à ce que la nouvelle glace soit produit. Pour éviter les mauvaises odeurs ou le mauvais goût de la glace, veuillez nettover le bac à glaçons régulièrement.
• La glace et l'eau ne peuvent être distribuées que lorsque la porte du compartment de congélation est fermée. Si vous ouvrez la porte du compartment de congélation lors de la distribution de l'eau et de la glace, ce processus se termine automatiquement.

1) Distribution d'eau fraîche

Dispenser Appuyez sur le bouton jusqu'à l'apparition du symbole Poussez le recipient vers la gachette. L'eau froide coule dans le recipient. Retirez le recipient de la gachette et arrête la distribution d'eau.

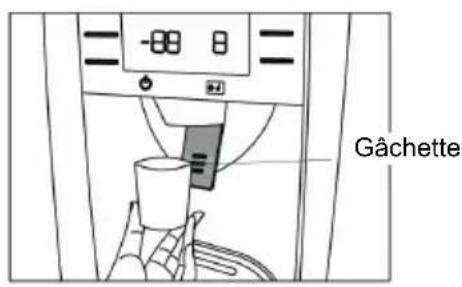

2) Distribution de glace pilée

Appuyez sur le bouton jusqu'à l'apparition du symbole. Positionnez le écipient directement à l'ouverture du distributeur pour que la glace ne soit pas projetée à côté. Poussez le écipient vers la gachette. Remplissez le écipient de glace pilée. Retirez le écipient de la gachette et arrêtez la distribution de glace pilée.

3) Distribution de glaçons

DISPENSER

Appuyez sur le bouton jusqu'à l' apparition du symbole.

Poussez le écipient vers la gachette.

Les glaçons tombent dans le recipient.

Retirez le recipient de la gachette et arrêtez la distribution de glaçons.

4) Désactiver la production de glace

Si la fonction de distribution d'eau et de glace n'est pas utilisée pendant une longue période, vous pouvez désactiver la fonction de production de glace.

Appuyez sur la touche ICE OFF pour activer le symbole

(L'image ci-dessus sert uniquement de referece. La configuration reelle depend du produit final.)

4 Maintenance et entretien de l'appareil

4.1 Nettoyage de base

• Éliminez régulierement la poussière derrière le combiné réfrigérateur/congélateur et sur le sol à pour améliorer l'effet de refroidissement et économiser de l'énergie.
• Vérifiez régulierement le joint de la porte pour éviter toute accumulation de saleté. Nettoyez le joint de la porte avec un chiffon doux imbibé d'eau savonneuse ou de détergent dilué.
• L'intérieur du combiné réfrigerateur/congélateur doit être nettoyé régulièrement pour éviter la formation d'odeurs.
• Éteignez l'appareil avant de le nettoyer et retirez tous les aliments, boissons, étagères, compartments, etc.
• Utilisez un chiffon doux ou une éponge douce et nettoyez l'intérieur du combiné réfrigerateur/congélateur avec un mélange de deux cuillées à soupe de bicarbonate de soude et un quart d'eau tiège. Essuyez ensuite les surfaces avec un chiffon imbibé d'eau. ÀpRES le nettoyage, ouvre la porte et laissez l'intérieur sécher à l'air avant de rallumer l'appareil.
• Les zones difficiles à atteindre du combiné réfrigérateur/congélateur (par exemple, des espaces étroits ou des coins) doivent être nettoyées régulièrement avec un chiffon doux, unerosse douce ou similaire et des outils supplémentaires si nécessaire (teIs que des batonnets fins) pour empêcher la contamination ou l'accumulation de bacteriés.
• N'utilise pas de savon, de détergent, de crème à récurer, de nettoyant en aérosol, etc., car ils pouraient creer des odeurs ou la contamination des alimentés à l'intérieur du combiné réfrigérateur/congélateur.
  Nettoyez le porte-bouteilles, les etagères et les compartments avec un chiffon doux imbibé d'eau savonneuse ou de détergent dilué. Séchez en essuyant avec un chiffon doux ou laisssez secher à l'air.
• Essuyez la surface extérieure du combiné réfrigerateur/congélateur avec un chiffon doux imbibé d'eau savonneuse, de détergent, etc., puis séchez en essuyant.
• N'utilise pas de brosses dures, de laine d'acier, de brosses métalliques, d'abrasifs (teils que le dentifrice), de solvants organiques (alcool, acétone, etc.), d'eau bouillante, d'acides ou d'alcalins, car ils endommageraient la surface et l'intérieur du combiné réfrigerateur/congélateur. L'eau bouillante et les solvants organiques tels que le benzène peuvent déformer ou endommager les pieces en plastique.
• Ne pas rincer directement avec de l'eau ou d'autres liquides pendant le nettoyage pour éviter les courts-circuits ou l'endommagement de l'isolation électrique.

Veuillez débrancher la fiche du combiné réfrigérateur / congélateur pour la décongélation et le nettoyage.

4.2 Nettoyage des compartments de la porte

• Saisissez les compartments de la porte avec les deux mains selon les flèches dans la figure ci-dessous et retirez-les vers le haut.
• ÀpRES avoir nettoyé le compartment de porte retire, vous pouvez régler la hauteur d'installation selon vos besoins.

(L'image ci-dessus sert uniquement de reference. La configuration reelle depend du produit final.)

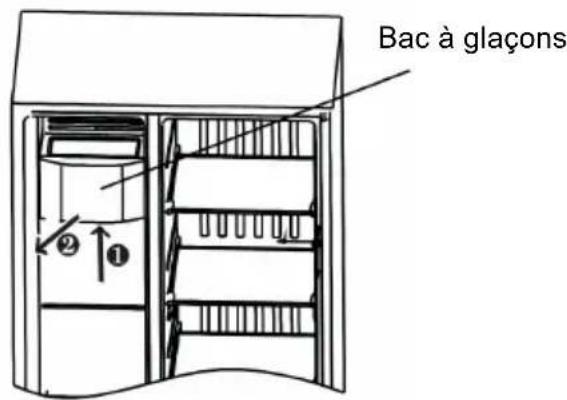

4.3 Nettoyage du bac à glaçons

La glace dans le bac a glaçons peut bloquer l'écoulement en raison de blocs de glaces ou d'autres obstructions. Dans ce cas, le bac à glaçons doit être nettoyé ou le bloc de glace doit être éliminé.

1) Appuyez sur la touche ICE OFF pour arrêter la production de glace et éteindre le combiné réfrigerateur/congélateur (débrancher la fiche de la prise).

Tenez les composants du bac à glaçons à deux mains et tirez-le horizontally ment vers le haut et vers l'extérieur.

Couvercle du bac à glaçons

2) Demontez le couvercle du bac à glaçons et nettoyez-le avec des détergents neutres, des chiffons propres et de l'eau.
Remettez-le en place dans l'ordre inverse.
3) Fermez la porte du compartment de congélation.
Rebranche la fiche.

Appuyez sur la touche ICE OFF pour reactiver la production de glace.

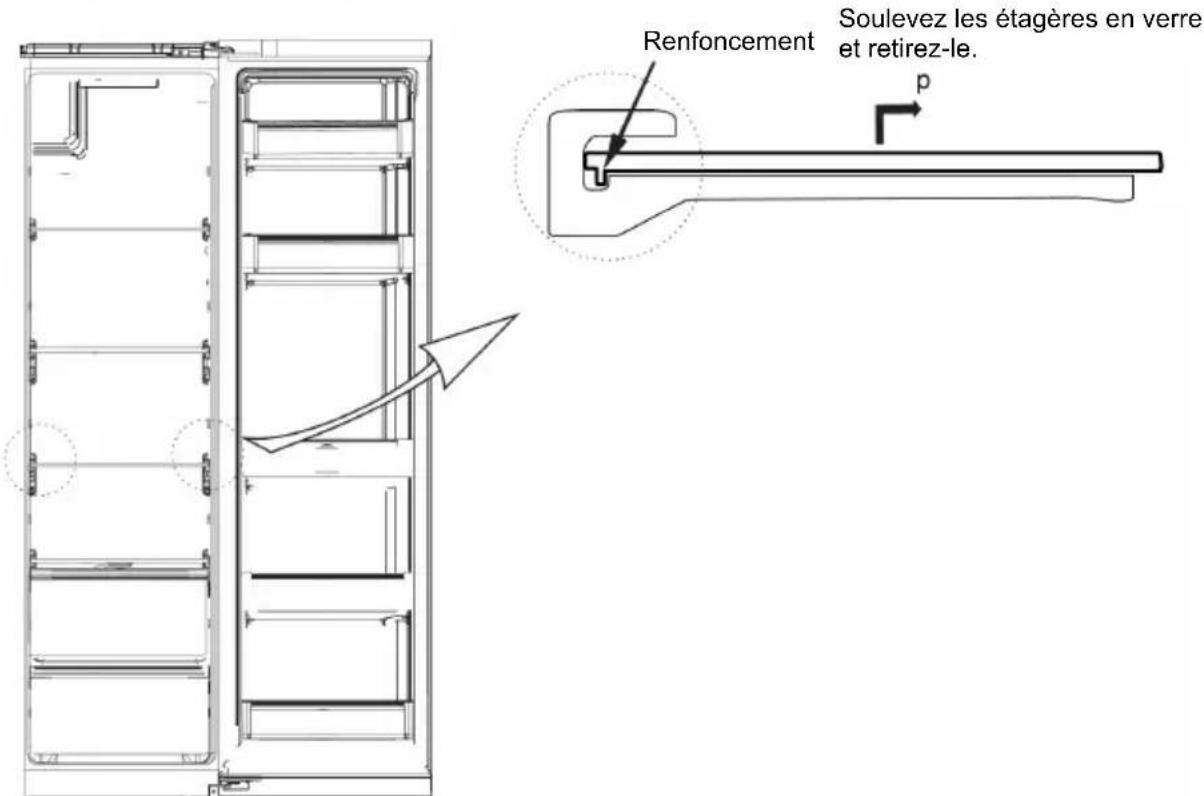

4.4 Nettoyage des étagères en verre

• Dans la mesure où l'arrière du combiné réfrigérateur/congélateur présente un renconcement pour empêcher le retrait trop facile des étagères, celles-ci doivent être légarement inclinées vers le haut pour être retirees.
  Nettoyez les etagères et disposez-les à votre convenance.

(L'image ci-dessus sert uniquement de reference. La configuration reelle dépend du produit final.)

4.5 Nettoyage des grilles de glace et de la conduite d'eau

• Si vous n'avez pas utilisé la fonction de production de glace pendant une longue période, vous devez procéder comme suit avant de la réutiliser. Videz la glace du bac à glacons, replisssez-la jusqu'à la moitié (laisser reposer pendant environ 24 heures) puis videz à nouveau la glace. Ensuite, vous pouvez de nouveau utiliser la machine à glacons normalement.
• Si vous n'avez pas utilisé la fonction de distribution d'eau pendant une longue période, vous devez-retirer deux litres d'eau avant de la réutiliser. Ensuite, vous pouvez à nouveau utiliser la distribution d'eau normalement.

4.6 Dégivrage

• Le combiné réfrigerateur/congélateur est conçu selon le principe du refroidissement par air et dispose ainsi d'une fonction de dégivrage automatique. Le gel cause par les changements de saision ou de température peut également être éliminé manuellement en débranchant l'appareil du secteur ou en l'essuyant avec un chiffon sec.

4.7 Mise hors service

• Panne de courant : en cas de panne de courant, même en eté, les alimentés peuvent être conservés à l'intérieur pendant plusieurs heures. En cas de panne de courant, les portes doivent être ouvertes aussi rarement et aussi brievement que possible, et aucun nouvel alimenté ne doit être stocké dans l'appareil.
  Non utilisation à long terme : l'appareil doit être débranché de l'alimentation puis nettoyé. ensuite, les portes doivent être laissées ouvertes pour éviter les odeurs.
• Deménagement: avant de déplacer le combiné réfrigérateur/congélateur, retirez tous les objets, scotchez les étagères en verre, le bac à légumes, les compartments de congélation, etc., et serrez les pieds de nivellement. Fermez les portes et fixez-les avec du ruban adhésiF. Pendant le déplacement, ne placez pas l'appareil sur la tete ou à l'horizontal et ne le soumettez pas à des vibrations. L'appareil ne doit pas être incliné à plus de 45^ .

L'appareil doit fonctionner en continu après la mise en service. En règle générale, le fonctionnement de l'appareil ne doit pas être interrompu car cela pourrait nuir à sa durée de vie.

5 Dépannage

5.1 Vous pouvez essayer de résoudre vous-même les problèmes simples suivants. Si ces problèmes ne peuvent pas'être résolus, veuillez contacter le service clientèle.

Échec de la mise en marche	Vérifiez si l'appareil est branché sur le secteur ou si la fiche est correctement insérée.Vérifiez si la tension est trop BASSE.Vérifiez s'il y a une panne de courant ou si des circuits secondaires ont été déclenchés.
Odeur	Les alimentés à force odeur doivent être bien fermés.Vérifiez si des alimentés pourris sont stockés dans le combiné réfrigérateur/congélateur.Nettoyez l'intérieur du combiné réfrigérateur/congélateur.
Fonctionnement à long terme du compresseur	Un fonctionnement prolongé du compresseur est normal en étè, lorsque la température ambiente est élevé.II est recommendé de ne pas trop charger le combiné réfrigérateur/congélateur.II faut laisser refroidir les alimentés avant de les placer dans l'appareil.Les portes sont ouvertes trop souvent.
La lumière ne s'allume pas.	Vérifiez si le combiné réfrigérateur/congélateur est branché sur le secteur et si l'éclairage est endommagé.Faites replacer l'éclairage par un spécialiste.
Les portes ne se laissent pas fermer correctement.	La porte est bloquée à cause de l'emballage d'un aliment. Vous avez chargeé trop d'aliments dans le combiné réfrigérateur/congélateur.Le combiné réfrigérateur/congélateur est incliné.
Bruits forts	Vérifiez que le sol est de niveau et que le combiné réfrigérateur/congélateur est stable.Vérifiez si les accessoires sont placés aux buns endroits.
Le joint de la porte n'est pas étanche.	Retirez les corps étrangers du joint de la porte.Réchauffez le joint de la portee, puis laissez-le refroidir à nouveau.(ou soufflez-le avec un sèche-cheveux ou réchauffez-le avec une serviette chaude).
Le bac à eau déborde	Il y a trop d'aliments dans le combiné réfrigérateur/congélateur ou les alimentés stockés contiennent trop d'eau. Cela conduit à un fort dégivrage.Les portes ne sont pas correctement fermées, ce qui entraîne la formation de givre due à l'entrée d'air et à l'augmentation de la teneur en eau par le dégivrage.
Boîtier chaud	Ceci est dû à la dissipation de chaleur du condensateur intégré à travers le boîtier, ce qui est normal.Si le boîtierCHAFFE en raison des températures ambantes élevées, si trop d'aliments sont stockés ou si le compresseur est arrêté, voirlez à ce que la ventilation soit suffisante pour faciliter la dissipation de chaleur.
Condensation sur la surface	La condensation sur la surface extérieure et les joints de portedu combiné réfrigérateur/congélateur est normale si l'humidité est trop élevé.Essuyez simplement le condensat avec un chiffon propre.
Bruit inhabituel	Bourdonnement : le compresseur peut produit un bourdonnement particulièrement bruyant au démarrage ou à l'arrêt. C'est normal.Craquement : le réfrigérant qui circule à l'intérieur de l'appareil peut causer des craquements, ce qui est normal.

Installation de la conduite d'eau

1. Avant l'installation

Les informations continues dans le manuel d'utilisation sont fournies à titre indicatif. Le produit physique peut différer.

1) Avant d'installer des accessoires, assurez-vous que le réfrigerateur est débranché du secteur.
2) Risque de chocolélectrique!

La pression de I'eau de I'appareil est de 147-834 kPa (1,5 - 8,5 kgf/cm). Si la pression de I'eau est trop elevée, vous devez installer un décompresseur.
3) Veuillez ne pas connecter le tuyau d'eau à un chauffe-eau.
Ne pliez pas les tuyaux lors de la pose et raccordez-les avec précaution.
4) N'utilise pas de conduites d'eau anciennes ou usages. Achetez le manchon pour connecter le tuyau et le robinet et installez-le comme indiquedans la figure.
5)Après 6 mois de fonctionnement continu, le symbole clignote sur I'ecran.

Dans ce cas, vous devez replacer le filtré à eau.

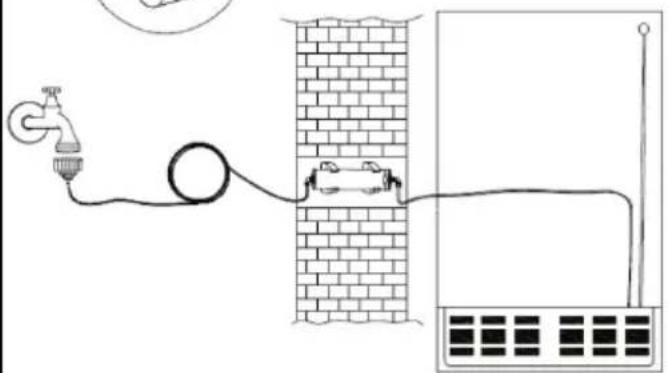

2. Raccordement de la conduite d'eau (fig. 1)

1) Poussez l'extrémité du tuyau de raccordement dans le manchon. Fixez le manchon au robinet.
2) Retirez le capuchon du tube flexible blanc.

Faites glisser l'extremité du tuyau flexible blanc dans le raccard de tuyau, qui est fixé à l'aide d'un circlip. Si nécessaire, fixez le tuyau flexible au mur pour éviter tout risque de trèbuchement.

3) Àpès avoir raccordé les tuyaux, dévissez soigneusement le robinet pour vérifier que le tuyau est bien étanche

Fig. 2
Étape 1

Étape 2

Étape 3

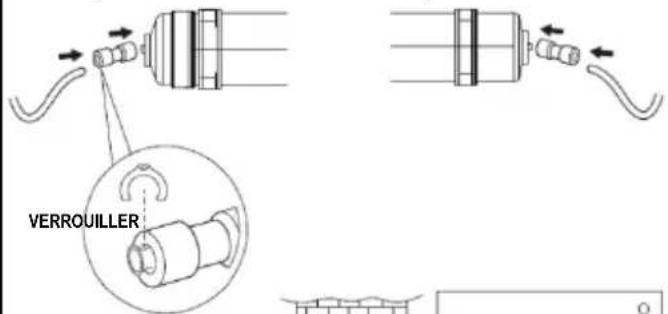

3. Montage et fixation du filtrre (fig. 2)

1) Fixez les deux clips en plastique au mur avec des vis.
2) Insérez le contrôle dans les clips.
3) Montez le connecteur rapide sur une entree du filtre et branchez l'admission d'eau sur une autre extrémité du connecteur rapide. Verrouillez la connexion avec le circlip.
4) Montez le connecteur rapide et la conduite d'eau à la sortie du filtre de la même manière.
5) Àprous l'installation, vérifie la conformité avec la figure de droite.

REMARQUE

Si vous n'vez pas utilise la fonction d'eau fraîche pendant une période prolongée, retirez d'abord plusieurs tasses d'eau et jetez-les (eau résiduelle dans le réserveir d'eau) avant de réutiliser la fonction.

INHOUDSOPGAVE
