MANUALE UTENTE 5SB890SE0 BLAUPUNKT

1 Avverenze per la sicurezza

1.1 Aventimento 91
1.2 Significato dei significoli di averporto per la sicurezza 93
1.3 Segnali di avventamento in materia di corrente 93
1.4 Segnali di avventimento sull'uso 94
1.5 Segnali di averimento sulla collocazione 94
1.6 Segnali di avvertimento sulla temperatura 95
1.7 Segnali di avvertimento sullo smaltimento 95

2 Uso conforme di frigoriferi/congelatori combinati

2.1 Colloczione 96
2.2 Piedi di livellamento 97
2.3 Regolazione dello sportello 98
2.4 Sostituzione della lampada 99
2.5 Messa in servizio 99
2.6 Suggerimenti per il risparmio di energia 99

3 Struttura e funzioni

3.1 Componenti principali 100
3.2 Funzioni 101
3.3 Distributore di acqua e ghiaccio 104

4 Manutenzione e cura dell'apparecchio

4.1 Pulizia generale 106
4.2 Pulizia dei vani della porta 106
4.3 Pulizia del contentatore del ghiaccio 107
4.4 Pulizia dei ripiani di vetro 108
4.5 Pulizia della griglia per ghiaccio e delle condutture dell'acqua 108
4.6 Disgelo 108
4.7 Messa fuori servizio 108

5 Eliminazione guasti

5.1 Eliminazione guasti 109

6 Installazione delle condutture idriche

Installazione delle condutture idriche 110

1 Avverenze per la sicurezza

Avvertimento

Avvertimento: pericolo d'incendio / materiali combustibili

I pene appecchio e pensato per l'uso in abitationi private e impieghi simili, ad es. cucine del personale in aziende, uffici e altri ambienti di lavoro; cucine in casali; cucine per gli ospiti di hotel, motel e altre strutture di alloggio; strutture con servizi di permottamento e colazione; catering e impieghi simili nel settore non al dettaglio.

Se il cavo di rete è danneggiato, va sostituito dal produttore, dal suo partner di assistenza o da persona qualificate simili per evitare un pericolo.

Non conservare sostanze esploise in quosto apparecchio, come bombolette spray con un propellente combustibile.

L'apparecchio va staccato alla corrente sui o e prima di esquire lavori di manutenzione all'apparecchio di rete.

AVVERTIMENTO: tenere le aperture di aerazione nell'alloggiamento del dispositivo o nella struttura d'incasso libero da ostacoli.

AVVERTIMENTO: non utilizzato dispositivo meccanici o strumenti di altri tipo non consigliati dal produttore per velocizzare il processo di disgelo.

AVVERTIMENTO: non danneggiare il circuito del refrigerante.

AVVERTIMENTO: non utilizzato elettrodomestici nei vani di deposito dell'apparecchio, tranne se rientrino tra quelli consegnati dal produttore.

AVVERTIMENTO: smaltire il frigorifero/congelatore combinato in conformità alle disposizioni locali, in quanto presente un propellente combustibile e un refrigerante.

AVVERTIMENTO: nel collocare l'apparecchio, accertarsi che il cavo di rete non sua bloccato o danneggiato.

AVVERTIMENTO: non posizionale prese o alimentatori portatili sul retro dell'apparecchio.

Non utilizzato prolonghe o adattatori alla terra (con due zinchi).

PERICOLO: pericolo di schiacciamento per bambini. Prima di gettare frigorifero o congelatore:

• montare gli sportelli;

• togliere i ripiani affinché eventuali bambini non possano arrampicarvisi.

Prima di installare gli accessori, staccare il frigorifero/congelatore combinato alla fonte di corrente.

Il refrigerante e la schiuma al ciclopentano nel frigorifero/congelatore combinato sono infiammabili. Pertanto, al momento della rottamazione, il frigorifero/congelatore combinato va tenuto lontano delle fonti di calore e smaltito da un'apposita impresa con rispetto qualificazione (non tramite combustione) per evitare danni ambientali o di altri tipo.

Per la norma EN: il presente apparetchio più essere utilizzato da bambini a partire da 8 anni e da persone con abilità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e conoscenze, se supervisionati o struitti ad usare il dispositivo in modo sicuro e a comprehende i relativi pericoli. I bambini non sono gli giocare con il dispositivo. Ai bambini è consentito pulire o effettuire la manutenzione del presente apparetchio solo quello sorvegianza. I bambini di età compresa tra i 3 e gli 8 anni sono caricare e scaricare gli apparetchii di refrigerazione.

Per la norma IEC, il presente apparetchio non pue essere utilizzato da persone (inclusi i bambini) con abilità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e conoscenze, tranne se supervisionati o istruiti ad usare il dispositivo in modo sicuro e a comprehende i relativi pericoli.

I bambini vanno sorvegliati per assicurarsi che non giochino con l'apparecchio.

Le istruzioni devono includere il contento dei seguenti punti. Per evitare una combinazione di alimenti, osservare le seguanti istruzioni:

• un'apertura prolongata dello sportello può causare un notevole aumento di temperatura nei ripiani dell'apparecchio.
• Pulire regolarmente le superfici che potrebbero venire a contatto con gli alimenti e i sistemi di scarico.

• Pulire il serbatoio dell'acqua se non utilizzato per 48 ore. Lavare i sistemi idrici collegati ad un'alimentazione idrica se per 5 giorni di seguito non viene presa acqua. (Avviso 1)

• Conservare carne cruda e pesce in apposti contentori nel frigorifero/congelatore combinato affinché non vengano a contatto con altri alimenti e non gocciolino su questi.

• I ripiani del congelatore a due stelle ※※ sono adatti alla conservazione di alimenti presurgelati, alla conservazione o alla produzione di crema gelato e di cubetti di ghiaccio. (Avviso 2)

• I ripiani a una 串 , due 串 e tre stelle 串 non sono adatti per la refrigerazione di alimenti freschi. (Avviso 3)

• Se l'apparecchio di raffreddamento resta vuoto per un periodo di tempo prolongato, spegnerlo, scongelare, pulire, asciugare e lasciare lo sportello aperto per evitare che si formi della muffa all'interno dell'apparecchio.

Avviso 1, 2, 3: verificare se ciò sia applicabile in base al tipo di prodotto.

1.2 Significato dei symboli di avvertimento

Simboli di divieto

Questo è un symbolo di divieto.
Qualsiasi inosservanza delleindicazioni fornite dal presente simbolo più causare danni al prodotto o mettere in pericolò la sicurezza personale dell'utente.

Simbolo di avvertimento

Questo è un symbolo di averporto.
Le istruzioni contrassegnate con il presente symbolo vanno seguite severamente, altrimenti potrebbero verificarsi danni al prodotto.

Simbolo di avviso

Questo è un symbolo di avviso.
Le istruzioni contrassegnate con questo symbolo richiedono particolare cautela.
Delle misure precauzionali insufficiente possono causare lesion di lieve o media gravità o danni al prodotto.

Il presente manuale contiene tante informazioni importanti per la sicurezza, che gli utenti sono tenuti ad osservare.

1.3 Segnali di averporto in materia di corrente

Non tirare il cavo di corrente per staccare la spina del frigorifero/congelatore combinato. Prendere direttamente la spina e staccarla alla presa.
- Per garantire un funzionamento sicuro, il cavo di rete non può essere utilizzato se danneggiato o usurato.

Utilizzare una presa separata. La presa non va separata con altri elettrodomestici.
- Il cavo di rete va collegato saldamente alla presa, in quanto potrebbero derivarne degli incendi.
- Accertarsi che l'elettro do messa a terra della presa sia dotato di una messa a terra affidabile.

• Quando gas e altri gas combustibili fuoriescono, spegnere la ventola del gas fuoriuscente e aprire porte e finestre. Non staccare la spina del frigorifero/congelatore combinato né di altri apparecchi elettrici, in quanto una scintilla potrebbe causare un incendio.

Non utilizzato apparentecchi elettrici sul lato superiore dell'apparecchio, salvo se questi appartengono al tipo consigliato dal produttore.

1.4 Segnali di avvertimento per l'uso

Non smontare volontariamente il frigorifero/congelatore combinato e non danneggiare neanche il circuito del refrigerante. La manutenzione dell'apparecchio va eseguita da un esperto.
- Un cavo di rete danneggiato deve essere sostituito dal produttore, dal suo reparto di manutenzione o da esperti al fine di evitare pericoli.

• Le fessure tra gli sportelli del frigorifero/congelatore combinato e tra le porte del corpo sono piccole. Non posizionare la mano in queste aree per evitare di schiacciarsi le dita. Prestare attenzione nel chiudere gli sportelli di frigorifero/congelatore combinato per evitare la caduta di oggetti.
  Non rimuovere alimenti o contentitori (in particolare contentitori metallici) con le mani bagnate dal congelatore quando il frigorifero/congelatore combinato è in funzione, per evitare un assideramento.

Non far salire o arrampicare i bambini al frigorifero/congelatore combinato, in quanto ciò potrebbe causare soffocamenti o cadute.

Non posizionare oggetti pesanti sul lato superiore del frigorifero/congelatore combinato, in quanto potrebbero cadere degli oggetti alla chiusura o all'apertura dello sportello, con seguenti lesioni accidentali.
In caso di mancanza di corrente o prima di eseguire operazioni di pulizia, staccare la spina. Attendere almeno 5 minuti prima di collegare il frigorifero all'alimentazione per evitare danni al compressore dovuti ad avvi consecutivi.

1.5 Segnali di averporto per la collocazione

Non posizionare oggetti combustibili, esplosivi, volativi o fortesmente corrosivi nel frigorifero/congelatore combinato per evitare danno al prodotto o incendi.
Non posizionare prodotti inflammabili oggetti combustibili nei pressi del frigorifero/congelatore combinato per evitare incendi.

Il frigorifero/congelatore combinato è pensato per l'uso domestico, ad es. per la conservazione di alimenti; non più essere utilizzato a scopi differenti, es. la conservazione di sangue, medicinali o prodotti biologici, ecc.

Non conservare in congelatore birra, bibite o altri liquidi in bottiglia o in contentitori chiusi ermeticamente. In caso contrario, le bottiglie o i contentitori chiusi ermeticamente potrebbero rompersi e causare dei danni.

1.6 Segnali di avventimento per la temperatura

1) Se gli appearecchi di refrigerazioni sono esposti a lungo a temperature troppo calde, la temperatura del congelatore potrebbe salire troppo e gli alimenti potrebbero scongelarsi.
2) Le bibite contenti anidride carbonica non vanno conservate in congelatore. Alcuni prodotti, come I'acqua, possono essere congelati ma non vanno consumati troppo freddi.
3) Non conservare gli alimenti, in particolare per quelli surgelati, più a lungo dei tempi di conservazione consigliati dai produttori di alimenti.
4) Nello scongelare un appearechio di refrigerazione, adottare le misure precauzionali necessarie per impedire un aumento inaequato della temperatura dei prodotti surgelati, ad es. avvolgerli in più strati di giornale.
5) Un aumento della temperature dei prodotti surgelati cui ridurre il periodo di conservazione in caso di scongelamento e operazioni di manutenzione o pulizia manuali.
6) Se gli sportelli sono provvisti di lucchetto, le chiavi vanno conservate al di fuori della portata dei bambini e non nei pressi dell'apparecchio di refrigerazione per impedire che i bambini vi si chudano dentro.

1.7 Segnali di averporto per lo smaltimento

Il refrigerante e la schiuma al ciclopentano nel frigorifero/congelatore combinato sono inflammabili. Pertanto, al momento della rottamazione, il frigorifero/congelatore combinato va tenuto lontano delle fonti di calore e smaltito da un'apposita impresa con rispetto qualificazione (non tramite combustione) per evitare danni ambientali o di altri tipo.

Prima di smaltire il frigorifero/congelatore combinato, smontare gli sportelli e rimuovere la guarnizione della porta dei ripiani. Posizionare sportelli e ripiani in un luogo adeguato al di fuori della portata dei bambini.

Smaltimento corretto del prodotto:\ questo contrassegno indica che il prodotto non può essere smaltito insieme ad altri rifiuti domestici. Per evitare possibili danni per l'ambiente o per la salute dell'uomo a causa di uno smaltimento incontrato dei rifiuti, riciclare il frigorifero/congelatore combinato in modo responsable per favorire il riutilizzo sostinibile delle risorse. Per restituire l'apparecchio usato, servirsi delsystema di restituzione e raccolta oppure rivolgersi al rivenditore presso cui si è acquistato il prodotto. Questo prodotto può essere riciclato in modalità ecologica.

2 Uso conforme dei frigoriferi

2.1 Colloczione

• Prima dell'uso, rimuovere tutti i materiali di imballaggio, inclusi rivestimento del pavimento, espanso e nastri adesivi all'interno del frigorifero/congelatore combinato. Rimuovere la pellicola protettiva sugli sportelli dell'apparecchio.

• Proteggere dal calore ed evitare l'irradiazione diretta del sole. Non collocare il frigorifero/congelatore combinato in un ambiente umido o bagnato per evitare la formazione di ruggine o la riduzione dell'isolamento.

• Non spruzzare acqua sul frigorifero/congelatore combinato, non posizionarlo in ambienti umidi in cui possa venire facilmente aicontatto con spruzzi d'acqua per non compensettere l'isolamento elettrico del frigorifero/congelatore combinato.

• Posizione are il frigorifero/congelatore combinato in un luogo ben ventilato nell'area interna. Il fondo deve essere piano e stabile (ruotare l'apparecchio a sinistra o a destra per regolare i piedi di livellamento, se posizionati in modo instabile).

• Sopra al frigorifero/congelatore combinato devono trovarsi più di 30 cm e il frigorifero/congelatore combinato deve essere collocato ad una distanza di 10 cm alla quale parete per facilitare l'apporto di calore.

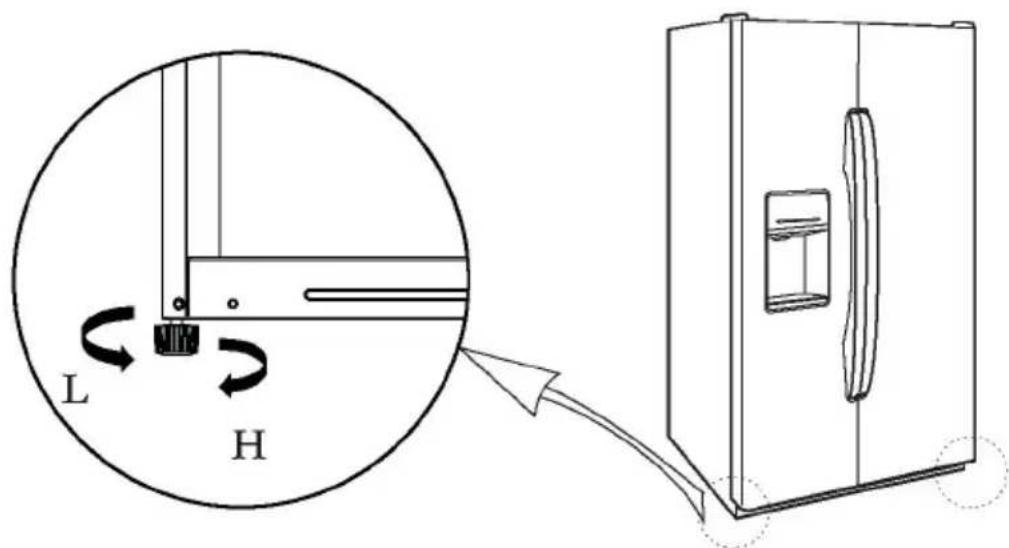

2.2 Piedi di livellamento

1) Misure precauzionali prima dell'uso: prima dell'uso di accessori occorre garantire che il frigorifero/congelatore combinato sia staccato alla rete. Prima di impostare i piedi di livellamento occorre adottare misure precauzionali per evitare lesioni.
2) Raffigurazione schematica dei piedi di livellamento

(L'imagine sopra funge da riferimento. La configurazione effettiva dipendente dal prodotto finale).

3) Procedure di regolazione:

a. ruotare i piedi in senso orario per sollevare il frigorifero/congelatore combinato;
b. ruotare i piedi in senso antiorario per abbassare il frigorifero/congelatore combinato;
c. regolare il piede destro e quello sinistro come appena descririto.

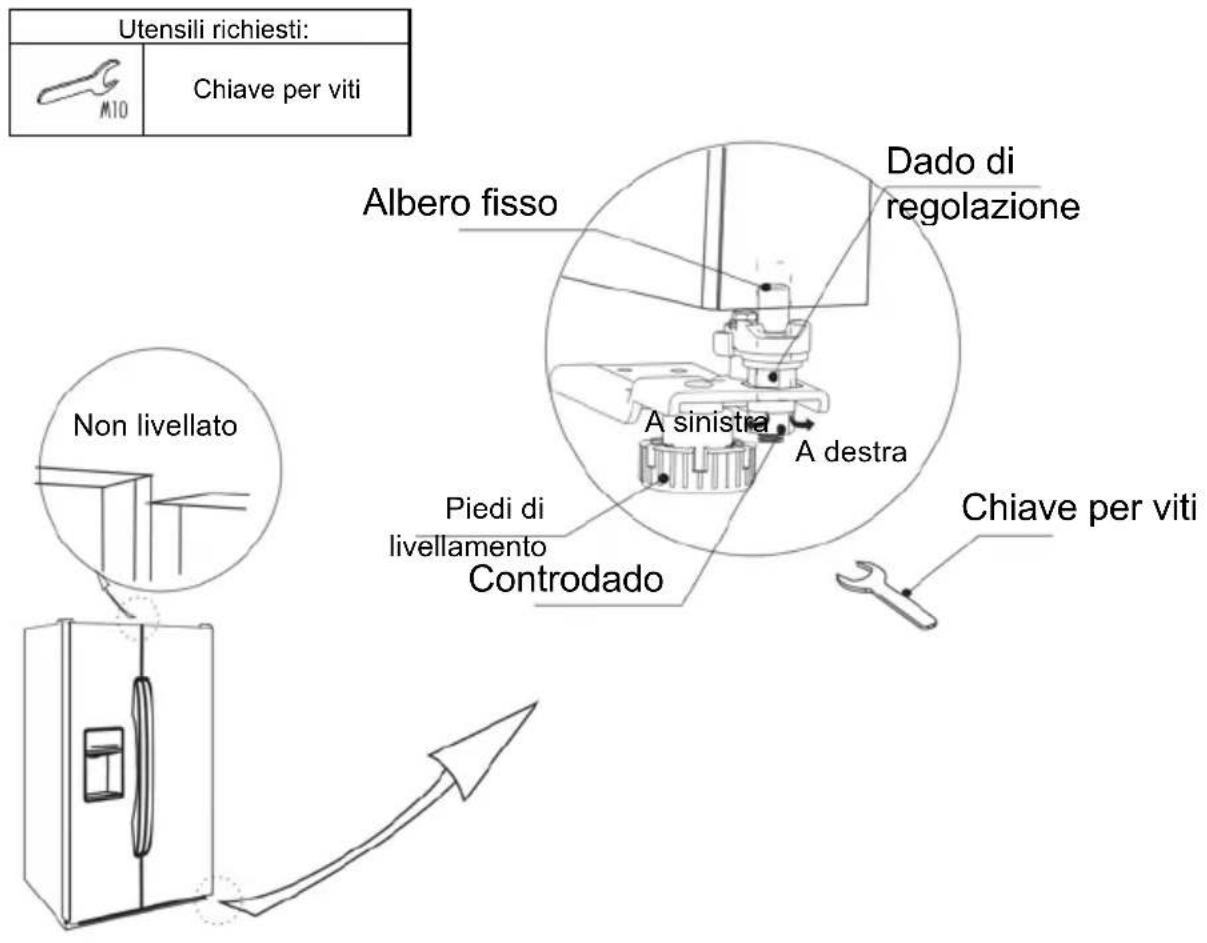

2.3 Regolazione dello sportello

1) Misure precauzionali prima dell'uso: prima dell'uso di accessori occorre garantire che il frigorifero/congelatore combinato sia staccato alla rete. Prima di regolare lo sportello occorre adottare misure precauzionali per evitare lesioni.
2) Rappresentazione schematica per la regolazione dello sportello

(L'imagine sopra funge da riferimento. La configurazione effettiva dipendente dal prodotto finale).

Se il frigorifero/congelatore combinato è troppo basso:

aprire lo sportello, allentare il controdo con una chiave e ruotare il dato di regolazione in senso antorario per alzare lo sportello. Una volta orientati gli sportelli, serrare il controdo ruotando in senso antorario.

Se lo sportello del frigorifero/congelatore combinato è troppo alto:

aprre lo sportello e ruotare il dato di regolazione con una chiave in senso orario per ridurre l'altezza dello sportello. Una volta orientati gli sportelli, serrare il controdo ruotando in senso antiorario.

2.4. Sostituzione della lampada

La sostituzione o la manutenzione delle lampadine LED va effettuata da una persona qualificata.

2.5 Messa in servizio

• Lasciare il frigorifero/congelatore combinato a riposo per una mezzora prima del primo avvio, prima collegarlo all'alimentazione elettrica.
• Prima di inseire alimenti freschi o surgelati, il frigorifero deve essere in esercizio già da 2-3 ore (o anche più di 4 ore in estate, quando la temperature ambiente è elevata).

• Pianificare dello spazio per un'apertura confortevole di sportelli e vani.
• L'imagine sulla funge da riferimento. La configurazione effettiva dipendente dal prodotto finale.

2.6 Suggerimenti per il risparmio di energia

• L'apparecchio va posizionato in un'area fresca nell'ambiente, lontano dagli appearecchi che generano calore o dai tubi del riscaldamento e al di fuori della luce diretta del sole.
• Far raffreddare gli alimenti caldi a temperatura ambiente prima di inserirli nell'apparecchio. Un sovraccarico dell'apparecchio causa un esercizio prolongato del compressore. Gli alimenti che si raffreddano troppo lentamente possono perdere di qualità o andare a male.
• Accertarsi che gli alimenti siano confezionati in modo corretto e asciugare il contentatore prima di riporlo nell'apparecchio. Si riduceosi la formazione di gelo all'interno dell'apparecchio.
• I vani dell'apparecchio non vanno rivestiti con carta di alluminio, carta cerata o assorbente. I rivestimenti disturbano la circolazione di aria fredda e riducono l'efficienza dell'apparecchio.
• Sistemare e contrassegnare gli alimenti in modo da ridurre l'apertura frequente degli sportelli e una ricerca prolongata. Prerenderuti tutti gli oggetti necessari in una sola volta e chiudere lo sportello il più rapidamente possibile.

3 Struttura e funzioni

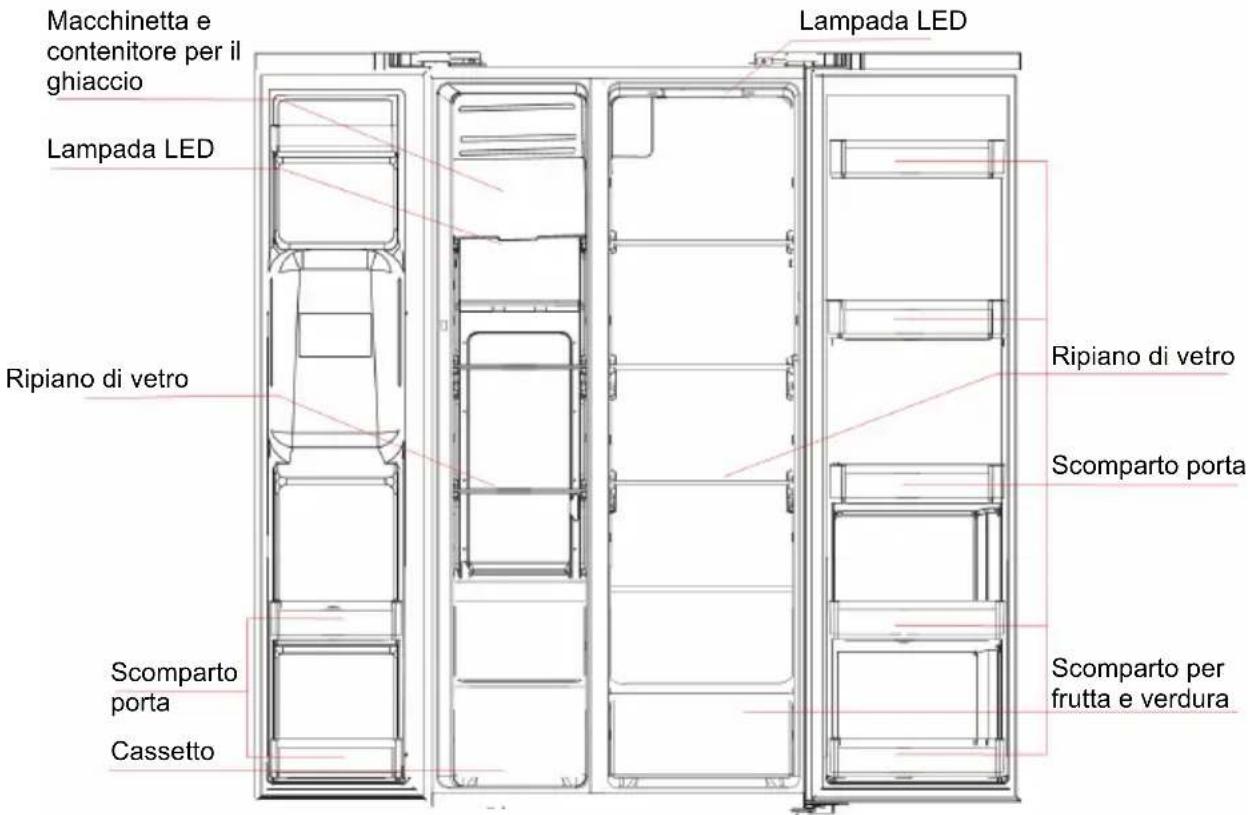

3.1 Componenti principali

(Filtro esterno)

(L'imagine sullafungedariferimento.Lac configurazione effettiva dipendente dal prodotto finale).

Vanzi refrigerazione

• I vani di refrigerazione sono adatti alla conservazione di una varietà di frutta, verdura, bevande e altri alimenti da consumare in tempi brevi.
  Gli alimenti cotti vanno messi in frigo solo una volta raffreddatisi sino a temperatura ambiente.
• Si consiglia di disporre gli alimenti in contentori ben richiudibili prima di metterli nel frigorifero/congelatore combinato.
• L'altezza dei ripiani dietro po èssere regolata per garantire uno spazio di conservazione adeguato e una manipolazione semplice.

Vani di congelamento

• Nei vani di congelamento è possibile conservare gli alimenti a lungo. Questi vengono utilizzati principamente per conservare prodotti surgelati o per fare dei cubetti di ghiaccio.
• Il congelatore è adatto alla conservazione di carne, pesce, arancini e altri alimenti non consumabili subito.
• La carne va tagliata preferibilmente a pezzetti per consentire una rimozione semplice. Si osservi che gli alimenti vanno consumati entro il periodo di conservazione indicato.

Avviso: la conservazione di troppi alimenti subito durante la messa in funzione può compensettere l'azione di congelamento del frigorifero/congelatore combinato. Gli alimenti conservati non sono Bloccare la fuoriuscita di aria, altrimenti l'azione di congelamento potrebbe essere compromessa.

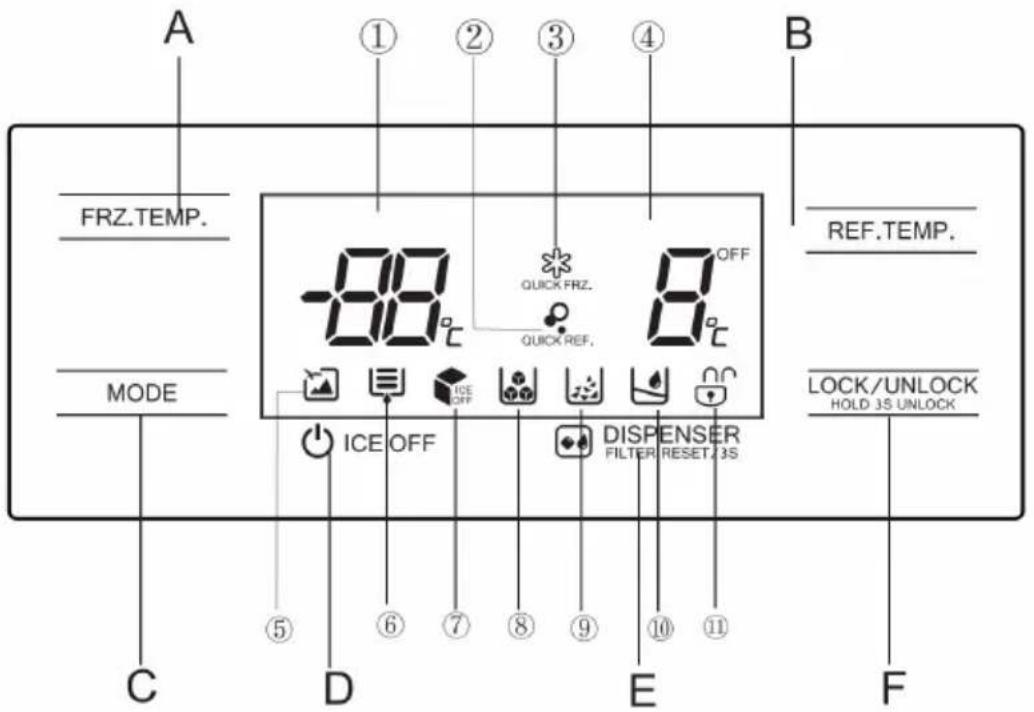

3.2 Funzioni

(L'imagine sobrefungedariferimento.La configurazione effettiva dipendente dal prodotto finale).

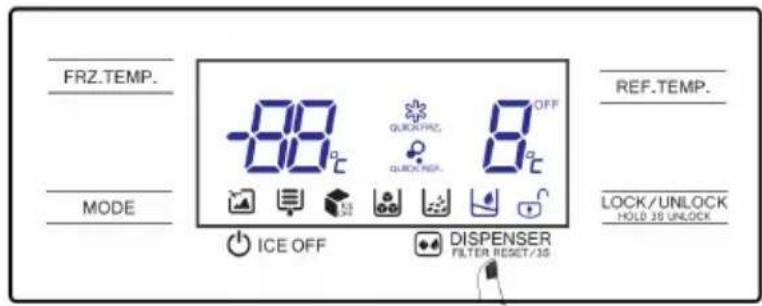

1. Schermo

① Temperatura nel congelatore
④ Temperatura in frigorifero
⑦ Funzione ghiaccio spenta
Erogazione di acqua fredda

② Quick REF.
⑤ Simbolo vacanze
Erogazione di cubetti di ghiaccio
① Simbolo di blocco/sblocco

③ Quick FRZ
⑥ Filtri d'acqua
Erogazione di ghiaccio tritato

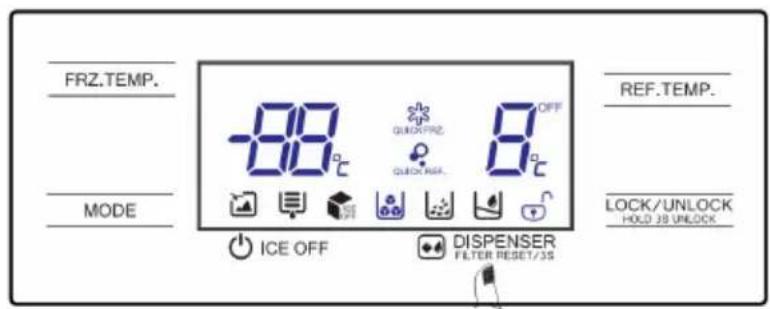

2. Tasti

A. Regolazione della temperatura del congelatore
B. Regolazione della temperature del frigorifero
C. Impostazione della modalità
D. Funzione ghiaccio ON/OFF
E. Erogazione di cubetti di ghiaccio/Erogazione di acqua fredda/lmpostazione filtri
F. Blocco/sblocco

3. Manuale di istruzioni

1) Schermo

Se il frigorifero/congelatore combinato viene acceso per la prima volta, lo schermo s'illumina per 3 secondi. Nel fratto, risuona il segnale acustico di avvio e la schermata passa alla modalità operativa normale. Al primo uso del frigorifero/congelatore combinato, la temperature del frigorifero andrebbe impostata a 5^ e quella del congelatore a -18^ .

Se si verifica un erre, lo schermo visualizza un codice di erre nell'area di visualizzazione della temperatura (vedi pagina successiva). Nella modalità operativa normale, la schermata visualizza la temperatura impostata del frigorifero o del congelatore.

Se, in condizioni normali, non ha luogo nessun dato manuale per 30 secondi nel frigorifero/congelatore combinato, il pannello di dato si blocca automaticamente. Se Bloccato, lo schermo si spegne dopo 30 secondi.

2) Blocco 1sblocco

Se sbloccato, schiacciare il tasto LOCKUNLOCK per 3 secondi per bloccare lo schermo. Se bloccato, schiacciare il tasto LOCKUNLOCK per 3 secondi per sbloccare lo schermo. Tutte le seguenti opzioni vanno regolate in stato sbloccato.

3) Impostazione della modalità

Schiacciare il tasto di modalità MODE, per selezionare un'altra modalità di controllo.

4) Modalità vacanza

Premere il tastingo mode per passare alla modalità vacanza. Il significolo s'illumina e la modalità vacanza si attiva quando il pannello di lavoro è stato bloccato. Schiacciare il tastingo FRZ. TEMP. o REF. TEMP. per abbandonare la modalità vacanze.

5) Modalità "Quick REF."

Premere il tasto MODE per passare alla modalità di raffreddamento rapido. Il simbolo s'illumina e la modalità di raffreddamento rapido si attiva quando il pannello di lavoro è stato bloccato. Premere il tasto REF. TEMP. per giungere alla modalità di raffreddamento rapido.

6) Modalità “Quick FRZ.” *

Premere il tasto MODE per passare alla modalità di congelamento rapido. Il symbolo s'illumina e la modalità di congelamento rapido si attiva quando il pannello di lavoro è stato bloccato. Schiacciare il tasto FRZ. TEMP. per passare alla modalità di congelamento rapido.

7) Regolazione della temperatura del frigorifero B.

Schiacciare il tasto di regolazione della temperatura del frigorifero REF.TEMP. . Ora l'indicatore della temperature di raffreddamento lampeggia. Premere nuovamente il tasto REF. TEM per impostare la temperature. Si odono i segnali acustici bip. Il Campo di regolazione della temperatura varia dai 2^ agli 8^ . Ad agli pressione di tasti, la temperature varia di 1^ . Dop o l'impostazione, la temperatura di refrigerazione lampeggia per 5 secondi. La nuova impostazione diventa effettiva quando il pannello di lavoro viene bloccato.

8) Regolazione della temperatura dei vani di congelamento 88 Schiacciare il tasto di regolazione della temperatura del congelatore. Ora Iindicatore della

temperatura di consulamento lampeggia. Premere nuovamente il tasto FRZ. TEM per impostare la temperature. Si odono i segnali acustici bip. Il Campo di regolazione della temperatura varia dai -16 °Cagli -24 °C. Ad agli pressione di tasti, la temperatura varia di 1°C. Dopo l'impostazione, la temperatura di consulamento lampeggia per 5 secondi. La nuova impostazione diventa effettiva quando il pannello di lavoro viene bloccato.

9) Impostazione dei tempi di congelamento rapidi

Schiacciare il tasto FRZ. TEM per 3 secondi nella modalità di congelamento rapido. L'indicatore della temperatura alla temperature di congelamento rapido attuale. Schiacciare nuovamente il tasto FRZ. TEM per impostare i tempi di congelamento rapido. L'impostazione indica "26-48-26-48" in modalità alternata. Bloccare il Campo di lavoro o schiacciare il tasto FRZ. TEM per 3 secondi per consentire l'impostazione dei tempi di congelamento rapido.

Le 48 ore di congelamento sono pensate principamente per i test di lavoratorio e non sono consigliate per i consumatori finali.

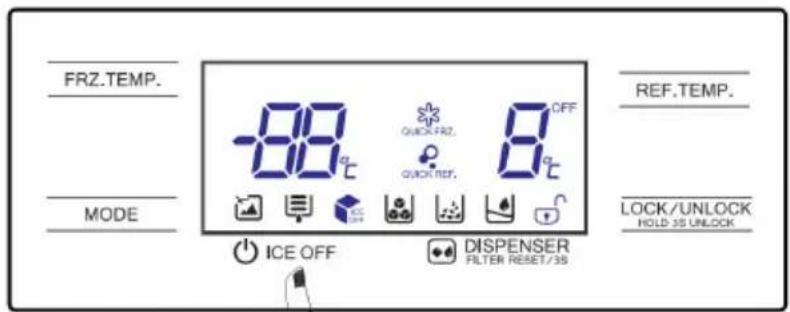

10) Funzione ghiaccio spenta

Schiacciare il tasting ICE OFF. Il symbolo si illumina o si spegne, causando lo spagnimento e l'accensione della macchinetta del ghiaccio.

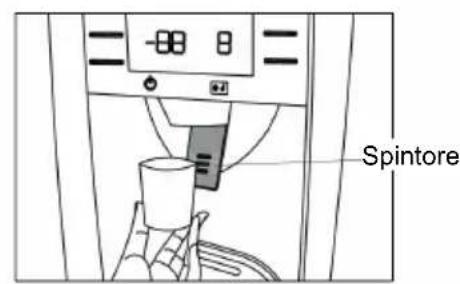

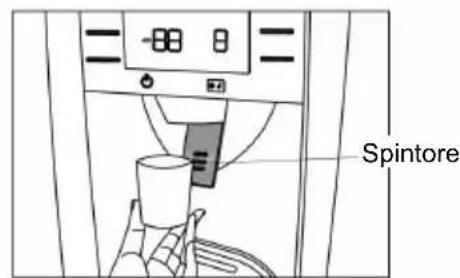

11 DISTRIBUTORI

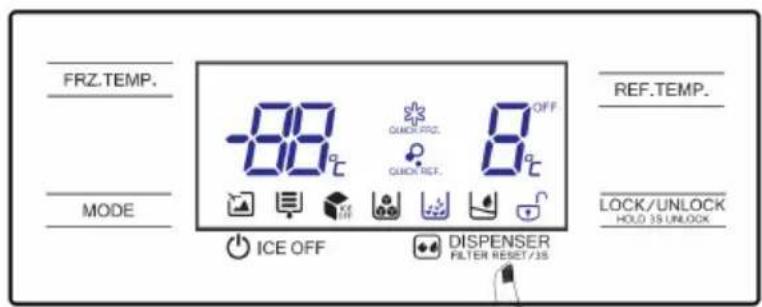

Schiacciare il tasting Dispenser per selezionare l'erogazione di cubetti di ghiaccio o di acqua. L'indicatore della "Erogazione di cubetti di ghiaccio/Erogazione di ghiaccio tritato/Erogazione di acqua fredda/Nessuna erogazione" e poi si illumina il rispettivo symbolo sul pannello di lavoro.

Quando il frigorifero/congelatore combinato è in funzione, si accumulano i tempi di esercizio del filtro dell'acqua. Dopo 150 giorni, il symbolo del filtro dell'acqua s'illumina e dopo 180 giorni lampeggia.

Premere il tasto Dispenser Filter RESET/39 per 3 secondi per reimpostare il tempo di esercizio del filtro dell'acqua.

12) Conservazione in caso di manzanza di corrente

In caso di mancanza della corrente, lo stato di esercizio momentaneo viene salvato e conservato fino alla ripresa dell'esercizio.

13) Avvertimento di aperture e controllo dell'allarme

Quando viene aperto lo sportello del frigorifero viene emesso un segnale acustico di averporto. Se lo sportello noniene chiuso nell'arco di due minuti, un cicalino risuona una volta al secondo finché lo sportello noniene chiuso.

14) Visualizzazione di errori

I seguenti segnali di avvertimento sul display indicano dei guasti del frigorifero/congelatore combinato.

Sebbene la funzione di refrigerazione e congelamento al verificarsi degli errorsi seguenti rimanga intatta, l'utente deve rivolgersi ad un'impresa di manutenzione.

Codice di erreore	Descrizione dell'erreore
E0	Errore della macchinetta del ghiaccio
E1	Errore nel circuito di riconoscimento del sensore di temperatura del frigorifero
E2	Errore nel circuito di riconoscimento del sensore di temperatura del congelatore
E5	Errore nel circuito di riconoscimento del sensore di disgelo del congelatore

Codice di erreore	Descrizione dell'erreore
E6	Errore di communicatesione
E7	Errore nel circuito di riconoscimento del sensore per la circolazione della temperature ambiente
EE	Errore nel circuito di commutazione del sensore della macchinetta del ghiaccio
EH	Errore del sensore di umidità

3.3 Distributore di ghiaccio e acqua

• Alla produzione di cubetti di ghiaccio e ghiaccio tritato vengono generati dei rumori: la valvola d'acqua genera rumori ronzanti; l'acqua che scorre nel contentatore del ghiaccio genera rumori; la tritatura del ghiaccio o la produzione di cubetti di ghiaccio o di ghiaccio nel contentatore produce dei rumori. Questi rumori sono normali
• Nel rimuovere i cubetti di ghiaccio possono verificarsi dei graffiti. Non vi è ragione di preoccuparsi.
• Il ghiaccio nel contentatore più essere attaccato. In tal caso, estrarre il contentatore del ghiaccio e staccare il ghiaccio incollato a pezzi, ad es. schiacciando attentamente il ghiaccio con un cucchiaio di plastica o legno.
• Altre possibilità sono raffigurate nel capitolo "Pulizia del contentitore del ghiaccio". Per evitare il surriscaldamento del motore della macchinetta del ghiaccio, rimuovere il ghiaccio circa 1 minuto dopo l'arresto del motore. Attendere un po' finché la temperature del motore non abbia raggiunto quella di esercizio. Rimuovere il ghiaccio dal contentitore quando occorre molto ghiaccio.
• Nel capitolo "Pulizia del contentatore del ghiaccio" scopire come rimuovere il contentitore del ghiaccio dal congelatore.
• Se non è presente ghiaccio a sufficientza nel contentatore, non è possible rimuovere il ghiaccio. Attendere un po' prima di creare di nuovo ghiaccio. Per evitare un odore o un sapore spiacevole del ghiaccio, pulire regolarmente il contentatore.
  Ghiaccio e acqua possono essere estratti solo se lo sportello del congelatore è chiuso. Se, rimuovendo acqua e ghiaccio, si après lo sportello del congelatore, il processo viene terminato automaticamente.

1) Ritiro dell'acqua fredda

Schiacciare il pulsante finché non appare il symbolo

Schiacciare il contentatore nella direzione del pulsante. Poi scorre l'acqua fredda nel recipiente.

Rimuovere il recipiente dallo spintore e terminare il ritiro di acqua.

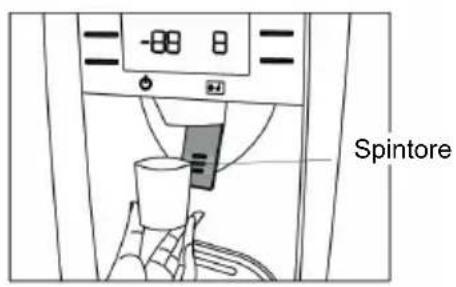

2) Ritiro del ghiaccio tritato

Schiacciare il pulsante finche non appeare il symbolo

Impostare il recipiente direttamente sull'apertura di erogazione, affinché il ghiaccio non fuuriesca.

Schiacciare il contentatore nella direzione del pulsante. Riempire il recipiente con ghiaccio tritato.

Rimuovere il recipiente dallo spintore e terminare il ritro di ghiaccio tritato.

3) Ritiro di cubetti di ghiaccio

DISPENSER finche non app

Schiacciare il pulsante finché non appare il symbolo.

Schiacciare il contentatore nella direzione del pulsante.

I cubetti di ghiaccio cadono nel recipiente.

Rimuovere il recipiente dallo spintore e terminare il ritiro di cubetti di ghiaccio.

4) Spagnere la produzione di ghiaccio

Se la funzione per il ritiro di acqua e ghiaccio non viene utilizzata per un periodo di tempo prolongato, è possibile spegnere la funzione di produzione del ghiaccio.

Schiacciando il tasting, si accende il symbolo.

(L'imagine sobrefungedariferimento.La configurazione effettiva dipendente dal prodotto finale).

4 Manutenzione e cura dell'apparecchio

4.1 Pulizia di base

• Rimuovere la polvere dietro al frigorifero/congelatore combinato e sul fondo per tempo per migliorare l'effetto di refrigerazione e risparmiare energia.
• Verificare regolarmente la guarnizione della porta affinché non vi si raccolga dello sporco. Pulire la guarnizione della porta con un panno morbido inumidito con acqua e sapone o con detergente diluito.
• L'area interna di frigorifero e congelatore va pulita regolarmente per evitare la formazione di odori.
• Spagnere il dispositivo prima di pulire l'interno, rimuovere tutti gli alimenti, bibite, ripiani, vani, ecc.
• Utilizzare un panno morbido o una spugna morbida e pulire l'internalo del frigorifero/congelatore combinato con una miscela di due cucchiasi di lievito in polvere e un quarto di acqua calda. Pulire poi le superfici con un panno imbevuto d'acqua. Dop la pulizia dello sportello, aprirlo e lasciare asciugare l'internalo all'aria prima di riaccendere l'apparecchio.
  Le aree difficilmente accessibili del frigorifero/congelatore combinato (es. fessure sottili o angoli) vanno puliti regolarmente con un panno morbido, una spazzola morbida o simili e, laddove necessario, con strumenti ausiliari (es. aste sottili), affinché non si raccolgano impurità o batteri.
  Non utilise sapone, detergente, latte abrasivo, detergente a spray, ecc., in quanto questi, all'interno del frigorifero/congelatore combinato, possono causare la formazione di odori o contaminare gli alimenti.
• Pulire il portabottiglie, i ripiani e i vani con un panno morbido inumidito con acqua e sapone o con detergente diluito. Pulire con un panno morbido o far asciugare all'aria.
• Lavare la superficie esterna del frigorifero/congelatore combinato con un panno morbido inumidito con acqua e sapone, detergente, ecc. e strofinare fino ad asciugarlo.
  Non utilizzato spazzole dure, lane d'acciaio, spazzole metalliche, abrasivi (es. dentificchio), solventi organici (es. alcol, acetone, ecc.), acqua bollente, acidi o liscivie, in quanto questo possono danneggiare la superficie e l'interno del frigorifero/congelatore combinato. L'acqua bollente e i solventi organici come il benzolo possono deformare o danneggiare le parti di plastica.
• Durante la pulizia, non lavare direttamente con acqua o altri liquidi per evitare cortocircuiti e per non danneggiare l'isolamento elettrico.

Staccare la spina di alimentazione dal frigorifero/congelatore combinato per sbrinare e pulire.

4.2 Pulizia dei vani dello sportello

• Schiacci are con due mani i vani dello sportello osservando la freccetta di direzione riportata nella figura in basso e poi in alto, quando rimuoverli.
• Dopo aver pulito il vano rimioso, regolare l'altezza di montaggio.

(L'imagine sopra funge da riferimento. La configurazione effettiva dipendente dal prodotto finale).

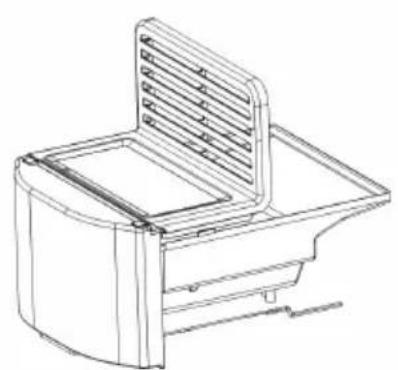

4.3 Pulire il contentitore del ghiaccio

Il ghiaccio nel contentatore più bloccare l'erogazione per via dell'ammasso di ghiaccio o di autres ragioni. In tal caso, il contentatore del ghiaccio va pulito e l'ammasso di ghiaccio rimioso.

1) Schiacciare il tasto ICE OFF per interrompere la produzione di ghiaccio e spegnere il frigorifero/congelatore combinato (staccare la spina alla presa).

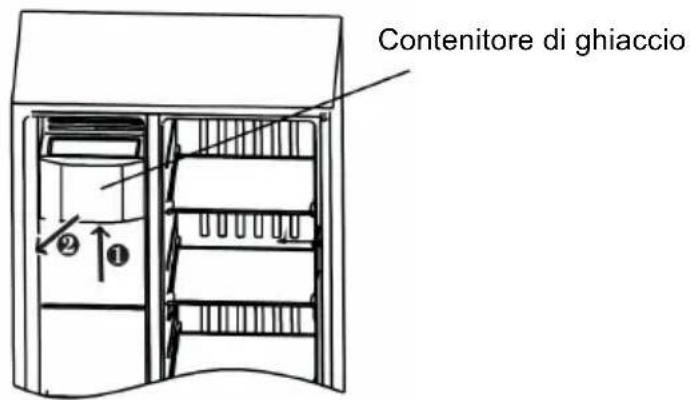

Tenere saldamente i componenti del contentatore di ghiaccio con due mani e tirarlo in orizzontale verso l'alto e verso l'esterno.

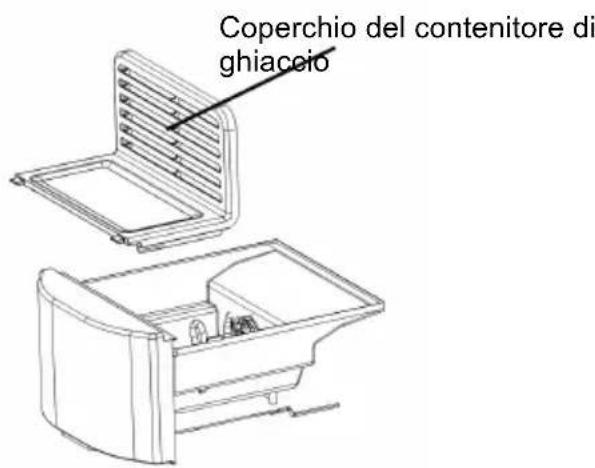

2) Smontare il coperchio del contentatore di ghiaccio e pulire il contentatore con detergenti neutri, panni puliti e acqua

Reinserirlo a sequenza invertita.

3) Chiudere lo sportello del congelatore.

Inserire nuovamente la spina.

Schiacciare il tasting ICE OFF per riattivare la produzione di ghiaccio.

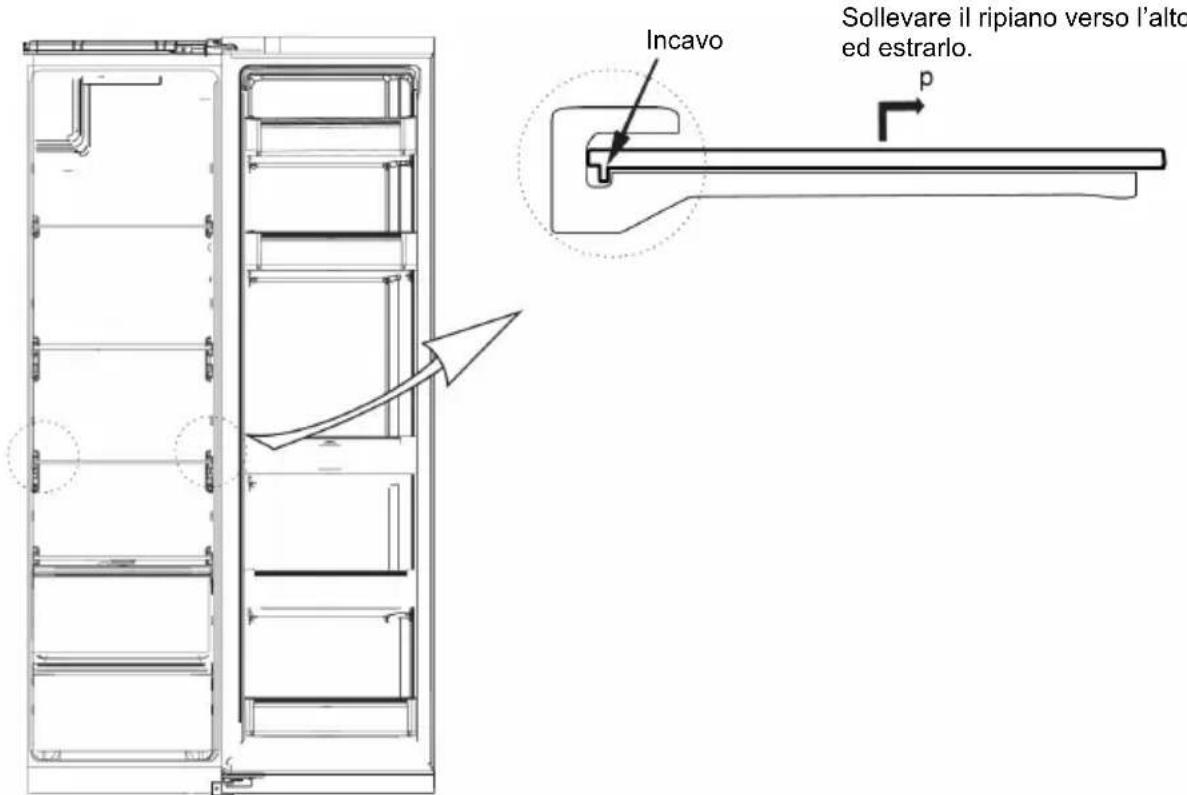

4.4 Pulizia dei ripiani

• Dato che sul retro del frigorifero/congelatore combinato si trovava un incavo che non consente la facile rimozione dei ripiani, quosti vanno inclinati leggermente verso l'alto per essere estratti.
• Pulire i ripiani e reinserirli a piacere.

(L'imagine sullafungedariferimento.Lac configurazione effettiva dipendente dal prodotto finale).

4.5 Pulizia della griglia per ghiaccio e delle condutture dell'acqua

• Se la funzione di produzione del ghiaccio non viene utilizzata per un periodo prolongato, vanno eseguiti i seguenti passaggi prima del nuovo uso. Svuotare il ghiaccio dal contentatore, riempirlo a metà (circa 24 ore) e smaltire poi il ghiaccio. In seguito sare possibile riutilizzare normalmente la macchinetta del ghiaccio.
• Se l'erogazione di acqua non viene impiegata per un periodo prolongato, prima del riutilizzo, rimuovere due litri d'acqua. In seguito sare possibile riutilizzare normalmente l'erogatore di acqua.

4.6 Disgelo

• Il frigorifero/congelatore combinato è costruito secondo il principio di raffreddamento dell'aria e dispone pertanto di una funzione di disgelo automatica. Il gelo che viene generate con ilchio stagione o di temperatura può essere risso manualmente staccando l'apparecchio alla corrente o pulendolo con un panno asciutto.

4.7 Messa fuori servizio

• Mancanza di corrente: in caso di mancanza di corrente,anche in estate, è possibile conservare gli alimenti per più ore all'interno dell'apparecchio.Durante la mancanza di corrente,gli sportelli vanno aperti il meno possibile e per il più breve tempo possibile e non vanno introdotti nuovi alimenti nell'apparecchio.
  Non utilizzo per periodi prolongati: l'apparecchio va staccato alla rete e poi pulito. Le porte vanno lasciate aperte per evitare la formazione di odori.
• Trasioco: prima di muovere il frigorifero/congelatore combinato, estratte tutti gli oggetti, fissare con del nastro adesivo i ripiani di vetro, lo scomparto delle verdure, quelli del congelatore, ecc. e serrare i piedi di livellamento. Chiudere le porte e fissarle con del nastro adesivo. Durante il movimento, l'apparecchio non va posizionato né sopra la testa né in orizzontale né va esesto a oscillazioni. L'apparecchio non va inclinato a più di 45^ .

L'apparecchio deve funzionare in modalità continuata dopo la messa in servizio. In genere, funzionamento dell'apparecchio non va interrotto, in quanto questo potrebbe comprometterne la durata di vita.

5 Eliminazione guasti

5.1 Tentare di risolvere autonomamente i seguenti problemi semplici.

Se non risolvibili, rivolgersi all'assistenza clienti.

Accensione fallita	Verificare se l'apparecchio sia collegato alla corrente o se la spina sia inserita correttamente. Verificare se la tensione di rete è troppo Bassa. Verificare un'eventuale assenza di corrente o se il circuito parziale si sua allentato.
Odori	Gli alimenti con un odore intenso vanno chiusi ermeticamente. Verificare la presenza di eventuali alimenti andati a male nel frigoriferio/congelatore combinato. Pulire l'interno del frigoriferio/congelatore combinato.
Esercizio prolongato del compressore	Un'accensione prolungata del compressore è normale in estate, quando la temperature ambiente è elevata. Non caricare troppo il frigoriferio/congelatore combinato. Gli alimenti devono essere freddi prima di essere introdotti nell'apparecchio. Gli sportelli vengono aperti troppo di_freqente.
La luce non si accende.	Verificare che il frigoriferio/congelatore combinato sia collegato alla corrente e se la luce sia danneggiata. Far sostituire la lampada da un esperto.
Gli sportelli potrebbero non essere chiusi correttamente.	Lo sportello viene incastrato per via degli imballaggi di alimenti. Sono stati introdotti troppi alimenti nel frigoriferio/congelatore combinato. Il frigoriferio/congelatore combinato è inclinato.
Rumori acuti	Verificare se il fondo è piatto e il frigoriferio/congelatore combinato stabile. Verificare se gli accessori siano posizionali alinki giusto.
La guarnizione della porta non è a tenuta.	Rimuovere eventuali corpi estranei dalla guarnizione dello sportello. Scaldare la guarnizione dello sportello e farlo raffreddare di nuovo (oppure soffiare con un fon e scaldarla con un panno caldo.
La vaschetta dell'acqua trabocca	Sono presenti troppi alimenti nel frigoriferio/congelatore combinato oppure gli alimenti conservati contengono troppa acqua. Questo più causare un forte disgelo. Gli sportelli non sono chiusi correttamente, il che più causare la formazione di ghiaccio mediante l'ingresso di aria e un elevato contento di acqua a causa del disgelo.
Alloggiamento caldo	Questo dipende dall'a dissipatione di calorie del condensatore incorpore soprà l'alloggiamento, che è casa normale. Quando l'alloggiamento diventa caldo per via di un'elevata temperatura ambiente, quando viene introdotto troppo cibo o il compressore è spento, una ventilazione adeguata è ideale per facilitare l'apporto di calorie.
Condensazione sulla superficie	La condensazione sulla superficie esterna e sulle guarnizioni dello sportello del frigoriferio/congelatore combinato è normale quando l'umidità dell'aria è troppo alta. Rimuovere la condensa sempecificamente con un panno pulito.
Rumore insolito:	Cicalino: il compressore più essere generare un segnale acustico, particolarmente elevato all'avvio o all'arresto. Questo è normale. Cigolio: Il refrigerante che fluisce all'interno dell'apparecchio più causare un cigolio, casa normale.

Installazione delle condutture idriche

1. Prima dell'installazione

I dati delle istruzioni per l'uso servono come riferimento. Il prodotto fisico può differire.

1) Prima dell'installazione di accessori, accertarsi che il frigorifero sia separato alla rete.
2) Pericolo di scosse elettriche!

La pressione dell'acqua del disposativo ammonta a 147-834 kPa (1,5 - 8,5 kgf/cm). Quando la pressione dell'acqua è troppo elevata, occorre installare un decompressore.
3) Collegare le condutture dell'acqua ad unsystema di produzione di acqua calda.

Non piegare i tubi durante la posa e collegare le condutture dell'acqua con cura.

4) Non utilizzato condutture dell'acqua vecchie o usate. Acquistare un manicotto per collegare il tubo e il rubinetto e installarlo come raffigurato nell'illustrazione.
5) Dopo 6 mesi di esercizio continuo In tal caso, sostuire il filtro dell'acqua.

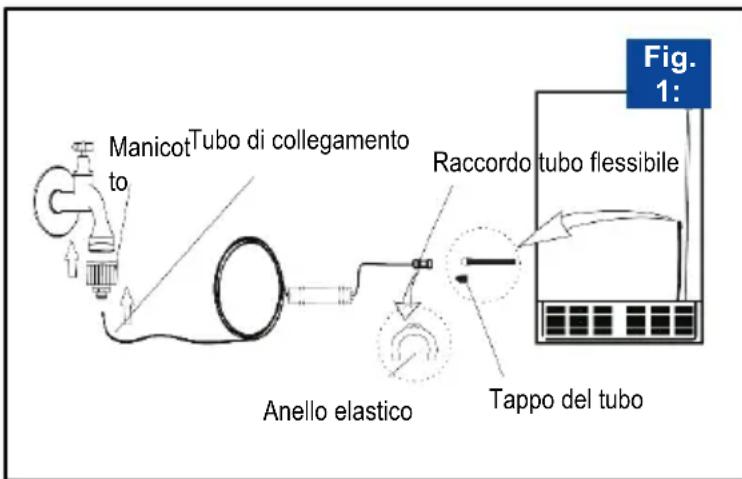

2. Collegamento delle condutture dell'acqua (fig. 1)

1) Spostare l'estremita del tubo di collegamento nel manicotto. Fissare il manicotto al rubinetto.
2) Rimuovere il tappo del tubo dal tubo flessibile bianco.

Spostare l'estremita del tubo flessibile nel collegamento del tubo fissato con un anello elastico. Se necessario, fissare il tubo flessibile alla parete per evitare un pericolo di inciampo.

3) Una volta collegate le condutture, avvitare attendamente il rubinetto per verificare la tenuta della conduttura.

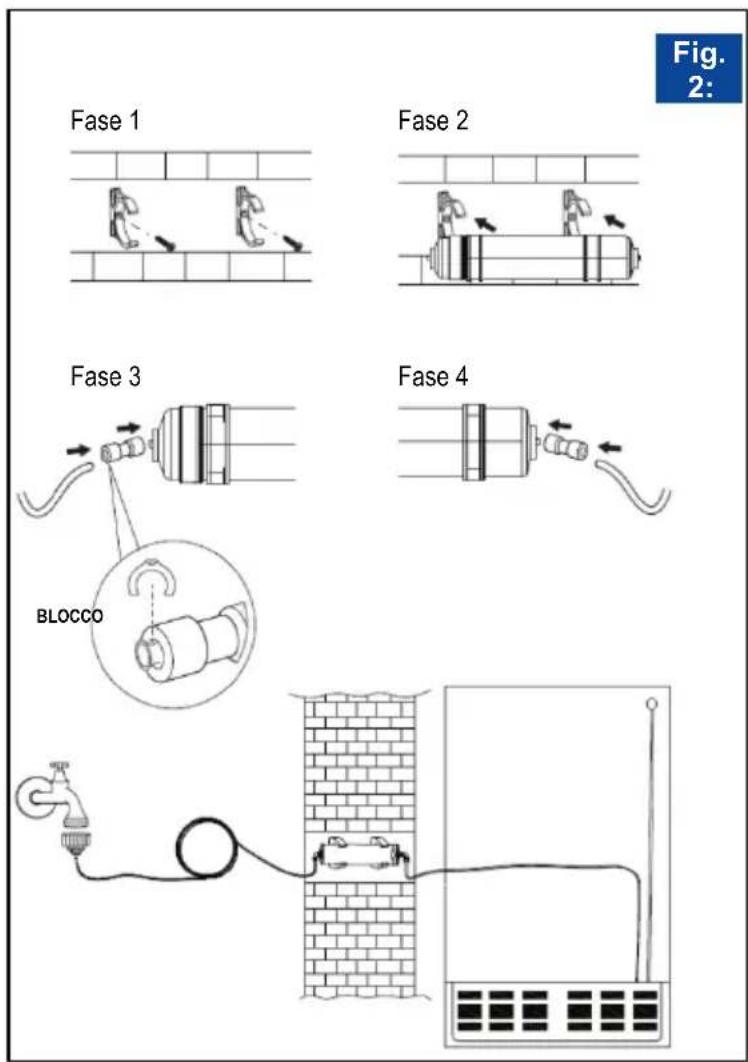

1. Montaggio e fissaggio del filtro (fig. 2)

1) Fissare le due clip di plastica con delle viti alla parete.
2) Inserire il filtrone nelle clip.
3) Montare il connettore rapido su un'entrata del filtr e collegare l'ingresso dell'acqua a un'altra estremita del connettore rapido. Bloccare il collegamento con l'anello elastico.
4) Montare l'allaccio rapido e la conduttura dell'acqua all'uscita del filtrin in modo uguale.
5)Dopo I'installazione, verificare la figura destra.

AVVISO

Se la funzione di acqua fredda non viene utilizzata per un periodo di tempo prolongato, rimuovere prima alcune tazze d'acqua e scuoterle (acqua residua nel serbatoio dell'acqua) prima di riutilizzare I funzione.

INNEHÄLLSFORTECKNING

1 Sakerhetshanvisningar
