BEDIENUNGSANLEITUNG 5SB890SE0 BLAUPUNKT

1 Sicherheitshinweise

1.1 Warning 3
1.2 Bedeutung der Sicherheitswarnsymbole 5
1.3 Strombezogene Warnhinweise 5
1.4 Warnhinweise zur Nutzung 6
1.5 Warnhinweise zur Aufstellung 6
1.6 Warnhinweise zur Temperatur 7
1.7 Warnhinweise zur Entsorgung 7

2 Bestimmungsgemäß Verwendung der Kuhl-/Gefrierkombination

2.1 Aufstellung 8
2.2 NivellierfuBe 9
2.3 Einstellen der Tur 10
2.4 Austausch der Leuche 11
2.5 Inbetriebnahme 11
2.6 Energiespartipps 11

3 Aufbau und Funktionen

3.1 Hauptkomponenten 12
3.2 Funktionen 13
3.3 Eis- und Wasserspender 16

4 Wartung und Pflege des Gerätes

4.1 Allgemeine Reinigung 18
4.2 Reinigung der Turfacher 18

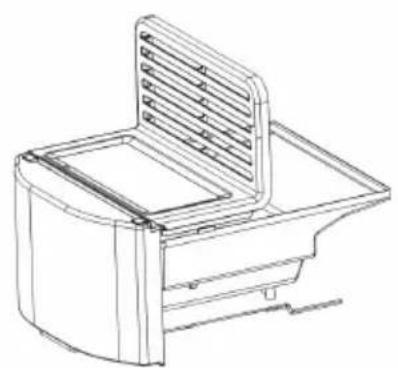

4.3 Reinigung des Eisbehalters 19
4.4 Reinigung der Glasboden 20
4.5 Reinigung der Eisgitter und Wasserleitung 20
4.6 Abtauen 20
4.7 Außerbetriebnahme 20

5 Fehlerbehebung

5.1Fehlerbehebung 21

6 Installation der Wasserleitung

Installation der Wasserleitung 22

1 Sicherheitshinweise

Warnung

Warning : Brandgebung / brennbare Stoffe

Dieses Gerat ist fur den Einsatz in Haushalten und ahnlichen Anwendungen vorgesehen, wie z. B. Personalkuchen in Geschäften, Büros und anderen Arbeitsumgebungen; Bauernhäuser; von Gästen in Hotels, Motels und anderen Herbergen; Einrichtungen mit Übernachtung und Fruhstück; Catering und ahnlichen Anwendungen im Non-Retail-Bereich.

Ist das Netzkabel beschädigt, muss es vom Hersteller, seinem Servicepartner oder ähnlich qualifizierten Personen ausgetauscht werden, um eine Gefährung zu vermeiden.

Keine explosivesen Stoffe wie z. B. Aerosoldosen mit einem brennbaren Treibmittel in thisem Gerat lagern.

Das Gerät muss nach Gebrauch und vor Durchführung von Wartungsarbeiten am Gerät vom Netz getrennt werden.

WARNING: Lüftungsöffnungen im Gerätegehäuse oder in der Einbaustruktur frei von Hindemissen halten.

WARNING: Keine mechanischen Vorrichtungen oder andere Mittel, die nicht vom Hersteller empfohlen werden, nutzen, um den Auftauprozess zu beschleunigen.

WARNING: Nicht den Kältemittelkreislauf beschädigen.

WARNING: Keine Elektrogeräte in den Staufächern des Geräts verwenden, es sei dess, sie gehören zu dem vom Hersteller empfohlenen Typ.

WARNING: Die Kuhl-/Gefrierkombination gemäß den örtlichen Vorschriften entsorgen, da er brennbares Treibgas und Kältemittel verwendet.

WARNING: Bei der Aufstellung des Gerätes darauf aufachten, dass das Netzkabel nicht eingeklemmt oder beschädigt wird.

WARNING: Keine tragbaren Steckdosen oder tragbaren Netzteile auf der Rückseite des Geräts positionieren.

Keine Verlängerungskabel oder ungeerdete Adapter (mit zwei Zinken) verwenden.

GEFAHR: Einklemmgefahr für Kinder. Bevor Sie ihren alten Kuhl- oder Gefrierschrank wegwerfen:

• Türen abbauen.

• Lassen Sie die Einlegeböden vor Ort, damit keine Kinder in das Gerät klettern können.

Vor der Installation des Zubehörs muss die Kuhl-/Gefrierkombination von der Stromquelle getrennt werden.

Das Kältemittel und der Cyclopentan-Schaumstoff in der Kuhl-/Gefrierkombination sind entflammar. Daher ist die Kuhl-/Gefrierkombination bei der Verschrottung von Feuerquellen fernzuhalten und von einem speziellen Entsorgungsunternehmen mit entsprechender Qualification zu entsorgen (nicht durch Verbrennung), um Umweltschäden oder andere Schäden zu vermeiden.

Fur EN-Norm: Dieses Gerat kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnden Erfahrungen und Kennnissen benutzt werden, wenn sie beaufsichtigt werden oder eine Anweisung zum sicheren Gebrauch des Gerätes erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speien. Kinder dürfen these Gesät nur unter Aufsicht reinigen und warten. Kinder im Alter von 3 bis 8 Jahren dürfen Kühlerate be- und entladen.

Fur IEC-Norm: Dieses Gerat darf nicht von Personen (einschlieblich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnden Erfahrungen und Kenntnissen benutzt werden, außer wenn sie beaufsichtigt werden oder eine Anweisung zum sicheren Gebrauch des Gerätes erhalten haben und die damit verbundenen Gefahren verstehen.

Kinder sollenten beaufsichtigt werden, damit sie nicht mit dem Gerät speilen.

Die Anweisungen müssen den Inhalt der folgenden Punkte enthalten: Um eine Kontamination von Lebensmitteln zu vermeiden, beachten Sieitte die folgenden Anweisungen:

• Ein längeres Öffnen der Turk kann zu einem deutlichen Temperaturanstieg in den Fächern des Gerätes führen.

• Reinigen Sie Oberflächen, die mit Lebensmitteln in Berührung kommt, und zugangliche Ablaufsysteme regelmäßig.

• Reinigen Sie die Wassertanks, wenn sie 48 Stunden lang nicht benutzt wurden. Spülen Sie an eine Wasserversorgung angeschlossene Wassersysteme, wenn 5 Tage lang kein Wasser entnommen wurde. (Hinweis 1)
  Lagern Sie rohes Fleisch und Fisch in geeigneten Behältern in der Kuhl-/Gefrierkombination, damit sie nicht mit anderen Lebensmitteln in Berührung kommt oder auf diese tropfen.

Zwei-Sterne-Tiefkuhlfacher 水 eignen sich fur die Lagerung von vorgefrorenen Lebensmitteln, die Lagerung oder Herstellung von Eiscreme und die Herstellung von Eiswurfeln. (Hinweis 2)

• Ein- *, Zwei- und Drei-Sterne-Fächer sind nicht für das Einfrieren von frischen Lebensmitteln geeignet. (Hinweis 3)

• Wenn das Kuhlgerät über einen längeren Zeitraum leer bleibt, schalten Sie es aus, taen Sie ab, reinigen Sie es, trocknen Sie es und halten Sie die Tur offen, um Schimmelbildung innerhalb des Gerätes zu vermeiden.

Hinweis 1, 2, 3:itte uberprüfen Sie, ob dies entsprechend Ihrhem Produktfachtyp zutrifft.

1.2 Bedeutung der Sicherheitsswarnsymbole

Verbotszeichen

Dies ist ein Verbotszeichen.
Jede Nichtbeachtung der mit thisem Symbol gekennzeichneten Anweisungen kann zu Schaden am Produkt oder zur Gefährung der personlichen Sicherheit des Benutzers führen.

Warnsymbol

Dies ist ein Warnsymbol.
Die mit thisem Symbol gekennzeichneten Anweisungen sind strikt zu befolgen, da sonst Schäden am Produkt oder Personenschäden verursicht werden können.

Hinweisssymbol

Dies ist ein Hinweisssymbol.
Die mit thisem Symbol gekennzeichneten Anweisungen erfordern besondere Vorsicht.
Unzureichende Vorschensmaßnahmen können zu leichten oder mittelschweren Verletzungen oder Schäden am Produkt führen.

Dieses Handbuch enthalt vile wichtige Sicherheitshinweise, die von den Benutzern zu beachten sind.

1.3 Strombezogene Warnhinweise

Ziehen Sie nicht am Netzkabel, wenn Sie den Netzstecker der Kuhl-/Gefrierkombinationziehen.itte fassen Sie den Stecker an undziehen Sie ihn direkt aus der Steckdose hersus.
- Um einen sicheren Gebrauch zu gewährleisten,)dürfen Sie das Netzkabel nicht beschädigen oder verwenden, wenn es beschädigt oder abgenutzt ist.

-itte verwenden Sie eine separate Steckdose. Die Steckdosearf nicht mit anderen Elektrogeräten geteilt werden.
- Das Netzkabel sollte fest mit der Steckdose verbunden sein, da sonst Brände entstehen können.
- Achten Sie darauf, dass die Erdungselektrode der Steckdose mit einer zuverlässigen Erdungsleitung ausgestellt ist.

• Wenn Gas und andere brennbare Gase austreten, schalten Sie das Ventil des austretenden Gases aus und öffnen Sie Türen und Fenster. Ziehen Sie nicht den Stecker der Kuhl-/Gefrierkombination und anderer elektrischer Geräte, da ein Funke einen Brand verursachen kann.
• Verwenden Sie keine elektrischen Geräte auf der Oberseite des Gerätes, es sei dann, sie gehören zu dem vom Hersteller empfohlenen Typ.

1.4 Warnhinweise zur Nutzung

• Zerlegen Sie die Kuhl-/Gefrierkombination nicht willkürlich und beschädigen Sie auch nicht den Kaltemittelkreislauf. Die Wartung des Gerätes muss von einem Fachmann durchgeführt werden.

• Ein beschädigtes Netzkabel muss vom Hersteller, dessen Wartungsabteilung oder verwandten Fachleuten ausgetauscht werden, um Gefahren zu vermeiden.

Die Spalten zwischen den Turen der Kuhl-/Gefrierkombination und zwischen den Turen des Korpus sind Klein. Legen Sie nicht ihre Hand in diese Bereiche, um Quetschungen ihrer Finger zu vermeiden.itte seien Sie vorsichtig, wenn Sie die Turen der Kuhl-/Gefrierkombination schlieben, um das Herausfallen von Gegenständen zu vermeiden.

• Entnahmen Sie keine Lebensmittel oder Behälter mit nassen Händen aus dem Gefrierfach, wenn die Kuhl-/Gefrierkombination lauft, insbesondere keine Metallbehälter, um Erfrierungen zu vermeiden.

• Lassen Sie kein Kind in die Kuhl-/Gefrierkombination steigen oder klettern, da es sonst zu Erstickungen oder Stürzen des Kindes kommt kann.

• Stellen Sie keine schweren Gegenstände auf die Oberseite der Kuhl-/Gefrierkombination, da beim Schlieben oder Offnen der Tur Gegenstände herunterfallen und versehentliche Verletzungen verursacht werden können.

Ziehen Sie bei einem Stromausfall oder zur Reinigung den Stecker. Warten Sie mindestens fünf Minuten, bevor Sie den Gefrierschrank an die Stromversorgung anschließen, um Schäden am Kompressor durch aufeinanderfolgende Starts zu vermeiden.

1.5 Warnhinweise für die Aufstellung

• Legen Sie keine brennbaren, explosiven, flüchtigen und stark korrosiven Gegenstände in die Kuhl-/Gefrierkombination, um Schäden am Produkt oder Brandunfälle zu vermeiden.

• Stellen Sie keine brennbaren Gegenstände in die Höhe der Kuhl-/Gefrierkombination, um Brände zu vermeiden.

Die Kuhl-/Gefrierkombination ist für den Hausgebrauch bestimmt, wie z. B. die Lagerung von Lebensmitteln; sie darf nicht für andere Zwecke verwendet werden, wie z. B. die Lagerung von Blut, Medikamenten oder biologischen Produkten usw.

Lagern Sie kein Bier, Getränke oder andere Flüssigkeiten in Flaschen oder geschlossenen Behältern im Gefrierfach der Kuhl-/Gefrierkombination. Andernfalls können die Flaschen oder geschlossenen Behälter beim Einfrierten brechen und Schäden verursachen.

1.6 Warnhinweise zur Temperatur

1) Wenn Kuhlgeräte über einen längeren Zeitraum zu warm eingestellt sind, kann die Temperatur im Gefrierfach zu hoch sein und die Inhalte auftauen.
2) Kohlensäurehaltige Getränke dürfen nicht im Gefrierfach gelagert werden. Einige Produkte, wie zum Beispiel Wasser, können gefrierten und sollenn nicht zu kalt konsumiert werden.
3) Die von den Lebensmittelherstellern empfohlene(n) Lagerzeit(en) für Lebensmittel, insbesondere für tiegfefreore Lebensmittel, sollenn nicht übersritten werden.
4) Beim Auftauen des Kuhlgerätes sollen den notwendigen Vorsichtsmaßnahmen, um einen unangemessenen Temperaturanstieg der Tiefkuhlware zu verhindern, ergriffen werden, wie z.B. das Einwickeln der Tiefkuhlware in mehrere Zeitungsschichten.
5) Ein Temperaturanstieg der Tiefkuhlware beim manuellen Auftauen, Warten oder Reinigen kann die Haltbarkeit verkürzen.
6) Wenn Turen mit Schlössern ausgestattet sind, sollen den Schlüssel außerhalb der Reichweite von Kindern und nicht in der Höhe des Kuhlgerätes aufbewahrt werden, um zu verhindern, dass Kinder im Inneren eingeschlossen werden.

1.7 Warnhinweise zur Entsorgung

Das Kältemittel und der Cyclopentan-Schaumstoff in der Kuhl-/Gefrierkombination sind entflammbar. Daher ist die Kuhl-/Gefrierkombination bei der Verschrottung von

Feuerquellen fernzuhalten und von einem speziellen Entsorgungsunternehmen mit entsprechender Qualifikation zu entsorgen (nicht durch Verbrennung), um Umweltschaden oder andere Schäden zu vermeiden.

Wenn die Kuhl-/Gefrierkombination entsorgt wird, demontieren Sie die Turen und entfernen Sie die Dichtung der Tur und der Einlegeboden. Stellen Sie die Turen und Einlegeboden an einen geeigneten Ort außerhalb der Reichweite von Kindern.

Korrekte Entsorgung these Products:

These Kennzeichnung weist daraufhin, dass these Produkt nicht zusammen mit anderen Haushaltsabfallen entsorgt werden darf. Um möglich Schaden für die Umwelt oder die menschliche Gesundheit durch unkontrollierte Abfallentsorgung zu vermeiden, recyclen Sie die Kuhl-/Gefrierkombination verantwortungsbewusst, um die nachhaltige Wiederverwendung von Ressourcen zu fördern. Um ihr gebrauchtes Gerät zurückzugegeben, verwenden Sieitte das Rückgabe- und Sammelsystem oder wenden Sie sich an den Handler, bei dem Sie das Produkt gekauft haben. Sie konnen these Produkt umweltfreundlich recyclen.

2 Bestimmungsgemäß Verwendung von Kühlschränken

2.1 Aufstellung

• Entfernen Sie vor Gebrauch alle Verpackungsmaterialien, einschließlich Bodenpolsterung, Schaumstoff und Klebebänder im Inneren der Kuhl-/Gefrierkombination. Entfernen Sie die Schutzfolie an den Turen und am Gehäuse.

• Vor Hitze schützen und direkte Sonneneinstrahlung vermeiden. Stellen Sie die Kuhl-/Gefrierkombination nicht in einer feuchten oder nassen Umgebung auf, um Rost oder eine Verringerung der Isolierung zu vermeiden.

• Spritzen Sie die Kuhl-/Gefrierkombination nicht mit Wasser ab, stellen Sieihn nicht in einer feuchten Umgebung auf, an der er leicht mit Wasserspritzern in Kontakt kommt kann, um die elektrische Isolierung der Kuhl-/Gefrierkombination nicht zu beeinträchtigen.

• Stellen Sie die Kuhl-/Gefrierkombination an einem gut belufteten Ort im Innenbereich auf. Der Boden muss eben und stabil sein (drehen Sie das Gerät nach links oder rechts, um die Nivelierfüsse einzustellen, wenn es instabil stehen).

• Oberhalb der Kuhl-/Gefrierkombination muss mehr als 30 cm Platz sein, und der Kuhl-/Gefrierkombination solte mit 10 cm Abstand zur Wand aufgestellt werden, um die Wärmeabfuhr zu erreichtern.

2.2 Nivellierfuße

1) Vorsichtsmaßnahmen vor der Nutzung:

Vor der Nutzung von Zubehörteilen ist Sicherzustellen, dass die Kuhl-/Gefrierkombination vom Netz getrennt ist.

Vor dem Einstellen der Nivelierfue sind Vorsichtsmaßnahmen zu treffen, um Verletzungen zu vermeiden.

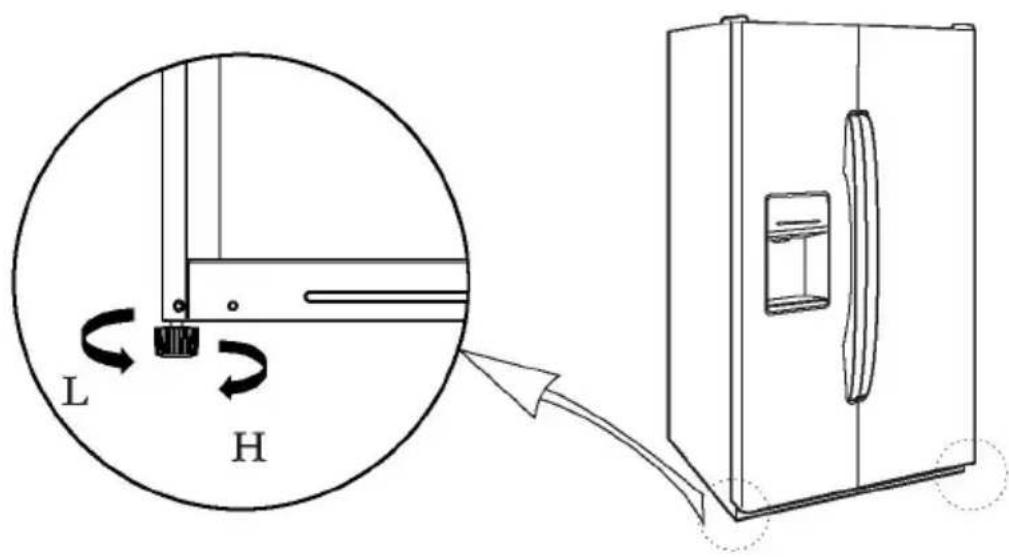

2) Schematische Darstellung der Nivellierfuße

(Das obige Bild dient nur als Referenz. Die tatsächliche Konfiguration hangt vom Endprodukt ab.)

3) Einstellverfahren:

a. Drehen Sie die Füße im Uhrzeigersinn, um die Kuhl-/Gefrierkombination anzuheben;
b. Drehen Sie die Füge gegen den Uhrzeigersinn, um die Kuhl-/Gefrierkombination abzuseken;
c. Stellen Sie den rechten und linken Fuß wie soeben beschrieben ein.

2.3 Einstellen der Tur

1) Vorsichtsmaßnahmen vor der Nutzung:

Vor der Nutzung von Zubehörteilen ist sicherzustellen, dass die Kuhl-/Gefrierkombination vom Netz getrennt ist. Vor dem Einstellen der Turi sind Vorsichtsmaßnahmen zu treffen, um Verletzungen zu vermeiden.

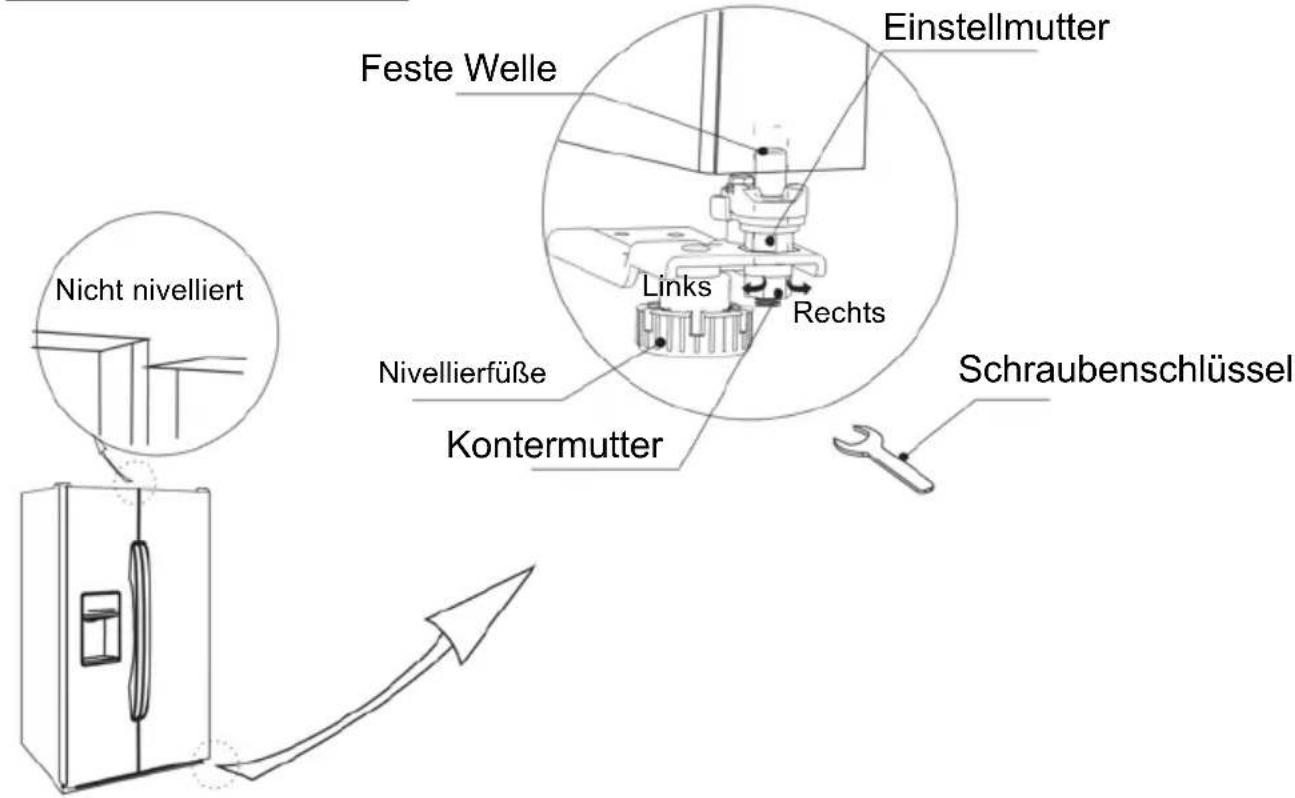

2) Schematische Darstellung zum Einstellen der Tur

Benötigte Werkzeuge:
M10	Schraubenschlüssel

(Das obige Bild dient nur als Referenz. Die tatsächliche Konfiguration hangt vom Endprodukt ab.)

Wenn die Tur der Kuhl-/Gefriererkombination zu niedrig ist:

Öffnen Sie die Tur, lösen Sie die Kontermutter mit einem Schraubenschlüssel und drehen Sie die Einstellmutter gegen den Uhrzeigersinn, um die Tur hoher zu stellen. Sobald die Turen ausgerichtet sind,ziehen Sie die Kontermutter durch Drehen gegen den Uhrzeigersinn an.

Wenn die Tür der Kuhl-/Gefrierkombination zu hoch ist:

Öffnen Sie die Tur und drehen Sie die Einstellmutter mit einem Schraubenschlüssel im Uhrzeigersinn, um die Höhe der Tur zu verringn. Sobald die Turen ausgerichtet sind,ziehen Sie die Kontermutter durch Drehen gegen den Uhrzeigersinn an.

2.4 Austausch der Leuchte

Jeder Austausch oder jeder Wartung der LED-Lampen ist von einer qualifizierten Person durchzufahren.

2.5 Inbetriebnahme

• Lassen Sie die Kuhl-/Gefrierkombination vor dem ersten Start eine halbe Stunde lang ruhen, bevor Sie sie an die Stromversorgung anschließen.
• Vor dem Einlagern von frischen oder gefrorenen Lebensmitteln muss die Kuhl-/Gefrierkombination 2-3 Stunden (im Sommer, wenn die Umgebungstemperatur hoch ist, mehr als 4 Stunden) herunterhalten.

• Planen Sie Platz zum bequemen Offnen der Turen und Fächer.
• Das obige Bild dient nur als Referenz. Die tatsächliche Konfiguration hangt vom Endprodukt ab.

2.6 Energiespartipps

• Das Gerät sollte im kühlsten Bereich des Raumes aufgestellt werden, fernab von wärmeerzeugenden Geräten oder Heizrohren und außerhalb des direkten Sonnenlichts.
• Lassen Sie heiße Lebensmittel auf Raumtemperatur abkühlen, bevor Sie sie in das Gerät stellen. Eine Überlastung des Gerätes führt dazu, dass der Kompressor länger lauft. Lebensmittel, die zu langsam gefrieren, können an Qualität verlieren oder verstiben.
• Achten Sie darauf, Lebensmittel richtig zu verpacken und die Behälter trocken zu wischen, bevor Sie sie in das Gerät stellen. Dadurch wird die Frostbildung im Inneren des Gerätes reduziert.
  Die Facher des Gerats sollenn nicht mit Aluminiumfolie, Wachspapier oder Papiertuch ausgekleidet werden. Ausleidungen storen die Kaltluftzirkulation und machen das Gerat weniger effizient.
• Ordnen und kennzeichnen Sie Lebensmittel, um ein hαufiges Öffnen der Türen und langes Suchen zu reduzieren. Entnehmer Sie so vielse benötige Gegenstände wie möglich auf einmal und schlieben Sie die Türo so Schnell wie möglich.

3 Aufbau und Funktionen

3.1 Hauptkomponenten

LED-Leuchte

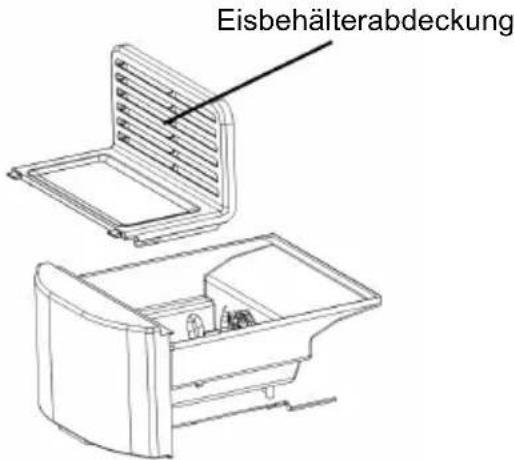

Eiswurfelbereiter und Eisbehälter

LED-Leuchte

Glaseinlegeboden

Glaseinlegeboden

Turfach

Turfach

Obst- und Gemüsefach

Schublade

(External Filter)

(Das obige Bild dient nur als Referenz. Die tatsächliche Konfiguration hangt vom Endprodukt ab.)

Kuhlfacher

Die Kuhlfacher eignen sich fur die Lagerung einer Vielzahl von Obst, Gemuse, Getraken und anderen kurzfristig zu verstehrenden Lebensmitteln.
- Gegarte Lebensmittel dürfenarfend nach Abkuhlung auf Raumtemperatur in die Kuhlfacher gestellt werden.
- Es wird empfohlen, die Lebensmittel vor dem Einstellen in die Kuhl-/Gefrierkombination in einen gut verschliebsbaren Behälter zu geben.

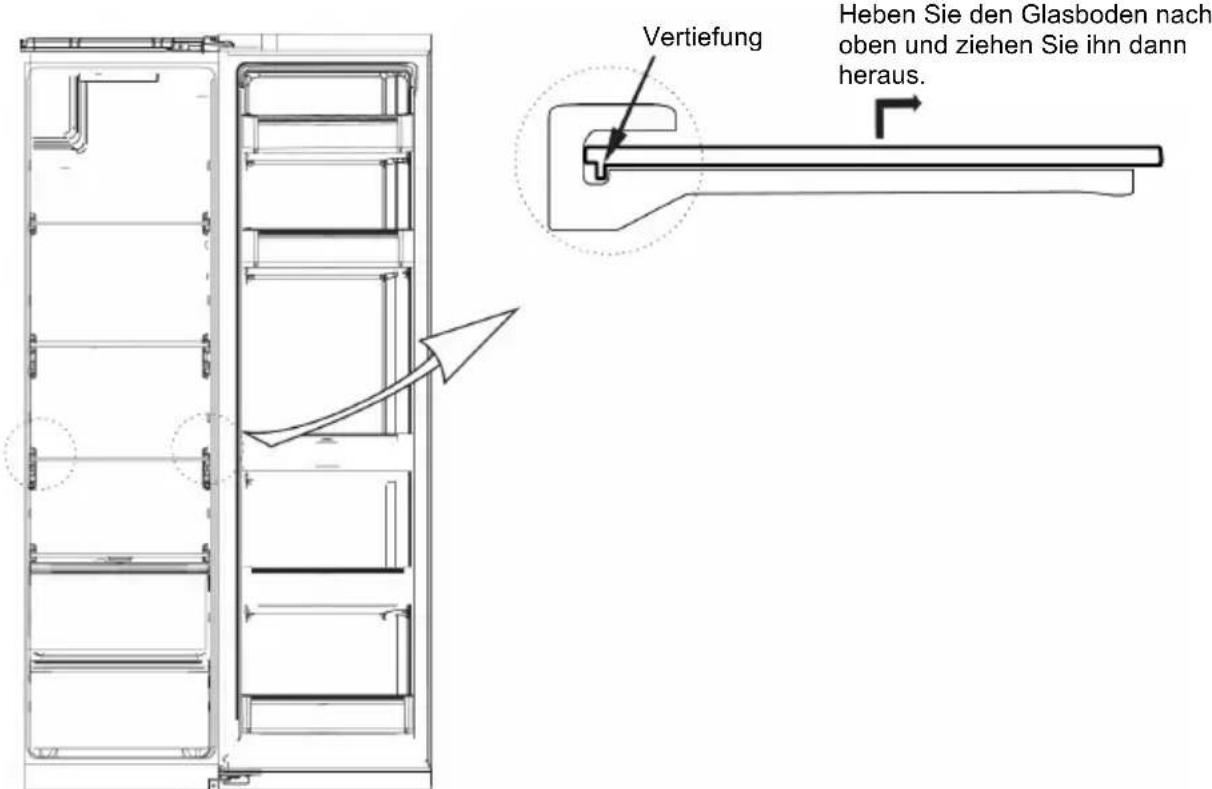

Die Höhe der Glasböden kann verstellt werden, um einen geeigneten Stauraum und eine einfache Handhabung zu gewährleisten.

Gefrierfacher

• In den Gefrierfächern konnen Lebensmittel Lange Zeit frisch gehalten werden. Sie werden hauptsächlich zur Lagerung von Tiefkuhlprodukten und zur Herstellung von Eiswürfeln verwendet.
  Die Gefrierfacher eignen sich zur Lagerung von Fleisch, Fisch, Reisbällchen und anderen Lebensmitteln, die nicht kurzfristig verziehrt werden sollen.
• Fleisch ist vorzugsweise in keine Stücke zu teilen, um eine einfache Entnahme zu erhögbaren.itte beachten Sie, dass Lebensmittel innerhalb der Haltezeit verkehrt werden müssen.

Hinweis: Die Einlagerung von zu vielen Lebensmitteln direkt nach der ersten Inbetriebnahme kann die Gefrierwirkung der Kuhl-/Gefrierkombination beeinträchtigen. Die gelagerten Lebensmittel dürfen nicht den Luftauslass blockieren, da sonst ebenfalls die Gefrierwirkung beeinträchtigt wird.

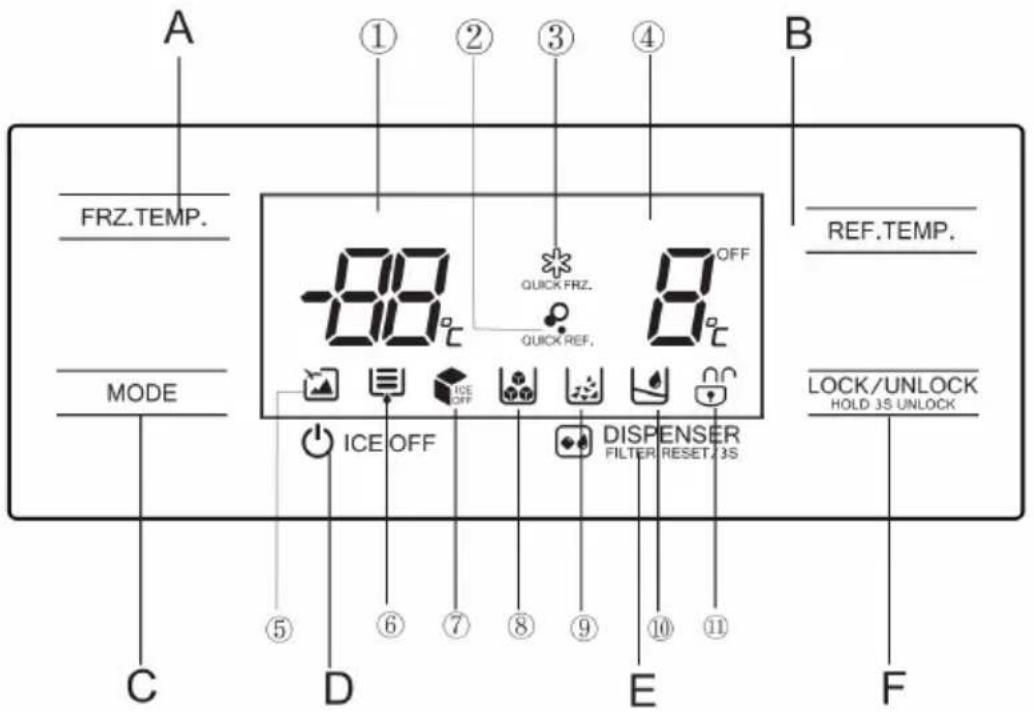

3.2 Funktionen

(Das obige Bild dient nur als Referenz. Die tatsächliche Konfiguration hangt vom Endprodukt ab.)

1. Bildschirm

① Temperatur in den Gefrierfachern
④ Temperatur in den Kuhlfachern
⑦ Eis aus
10 Ausgabe von kaltem Wasser

② Quick REF.
⑤Urlaubssymbol
⑧ Ausgabe von Eiswurfeln
Symbol zum Sperren/Entsperren

③ Quick FRZ
⑥ Wasserfilter

⑨ Ausgabe von Crushed Ice

2. Tasten

A. Temperaturregelung der Gefrierfacher
B. Temperaturregelung der Kuhlfacher
C. Moduseinstellung
D. Eis AUS/EIN
E. Ausgabe von Eiswürfeln/Ausgabe von kaltem Wasser/Filtereinstellung
F. Sperren/Entsperren

3. Bedienungsanleitung

1) Bildschirm

Wenn die Kuhl-/Gefrierkombination zum ersten Mal eingeschaltet wird, leuchtet der Bildschirm für 3 Sekunden.

Wahrenddessen ertont der Startton und dann wechselt der Bildschirm in die normale Betriebsanzeige. Bei der ersten Benutzung der Kuhl-/Gefrierkombination sollte die Temperatur der Kuhlfacher auf 5^ und die der

Gefrierfacher auf -18 °C eingestellt werden.

Wenn ein Fehler auftritt, zeigt der Bildschirm im Temperaturanzegebereich einen Fehlercode an (siehe nachste Seite). Im Normalbetrieb zeigt der Bildschirm die eingestellte Temperatur der Kuhl- bzw. Gefrierfacher an.

Wenn unter normalen Umständen 30 Sekunden lang keine manuelle Bedienung an der Kuhl-/Gefrierkombination erfolgt, verriegelt sich das Bedienfeld automatisch. Im verriegelten Zustand schaltet sich der Bildschirm nach 30 Sekunden aus.

2)Sperren Entsperren

Drücken Sie im entspernten Zustand die Taste 3 Sekunden lang, um den Bildschirm zu sperren

Drucken Sie im gespernten Zustand die Taste LOCKUNLOCK 3 Sekunden lang, um den Bildschirm zu entsperren.

Alle folgenden Optionen müssen im entsprarten Zustand eingestellt werden.

3) Moduseinstellung

Drucken Sie die Modustaste MODE, um einen anderen Steuermodus auszuwahlen.

4)Urlaubsmodus

Drücken Sie auf die Taste NOGE, um in den Urlaubsmodus zu gelangen. Das Symbol leuchtet auf und der Urlaubsmodus wird aktiv, sobald das Bedienfeld gespert wurde. Drücken Sie die Taste FRZ. TEMP. oder REF. TEMP., um den Urlaubsmodus zu verlassen.

Drucken Sie auf die Taste MODE, um in den Schnellkuhlmodus zu gelangen. Das Symbol leuchtet auf und der Schnellkuhlmodus wird aktiv, sobald das Bedienfeld gespeirt wurde. Drucken Sie auf die Taste REF. TEMP., um in den Schnellkuhlmodus zu gelangen.

Drucken Sie auf die Taste MODE, um in den Schnellgefriermodus zu gelangen. Das Symbol leuchtet auf und der Schnellgefriermodus wird aktiv, sobald das Bedienfeld gespert wurde. Drucken Sie auf die Taste FRZ.EMP., um in den Schnellgefriermodus zu gelangen.

7) Temperatureinstellung der Kuhlfacher B

Drücken Sie die Temperatureinstelltaste der Kuhlfacher REF.TEMP. Nun blinkt die Anzeige der

Kühltemperatur. Drücken Sie die erneut Taste REF.TEMP, um die Temperatur einzustellen. Dabei ertönen Pieptone. Der Temperatureinstellbereich liegt zwischen 2^ und 8^ . Bei jedem Tastendruckändert sich die Temperatur um 1^ . Nach der Einstellung blinkt die Kühltemperatur für 5 Sekunden. Die neue Temperatureinstellung wird wirsam, sobald das Bedienfeld gespeit wurde.

8) Temperatureinstellung der Gefrierfacher

Drücken Sie die Temperatureinstelltaste der Gefrierfacher. Nun blinkt die Anzeige der

Gefriertemperatur. Drücken Sie die erneut Taste FRZ.TEMP, um die Temperatur einzustellen. Dabei erten Pieptone. Der Temperatureinstellbereich liegt zwischen -16 °C und -24 °C. Bei jeder Tastendruck ändert sich die Temperatur um 1°C. Nach der Einstellung blinkt die Gefriertemperatur für 5 Sekunden. Die neue Temperatureinstellung wird wirsam, sobald das Bedienfeld gespeit wurde.

9) Einstellung der Schnellgefrierzeit

Drücken Sie die Taste FRZ.temp im Schnellgefriermodus für 3 Sekunden. Die Temperaturzeige zeigt die aktuelle Schnellgefrierzeit an. Drücken Sie erneut auf die Taste FRZ.temp, um die Schnellgefrierzeit einzustellen, Die Einstellung zeigt im Wechsel „26-48-26-48...“ an .Sperren Sie das Bedienfeld oder drücken Sie die Taste FRZ.temp für 3 Sekunden, um die Einstellung der Schnellgefrierzeit zu verlassen.

Die 48 Stunden Schnellgefrierzeit ist hauptsächlich für Labortests gedacht und wird nicht für Endverbraucher empfohlen.

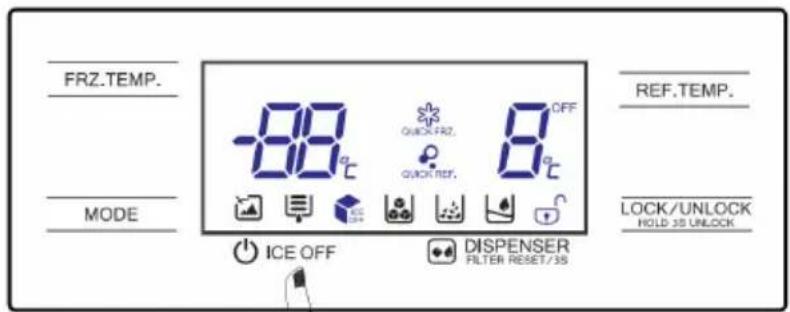

10) EIS AUS

Drucken Sie die Taste ICE OFF des Eisbereiters bedeutet.

leuchtet oder erlischt, was das Aus- und Einschalten

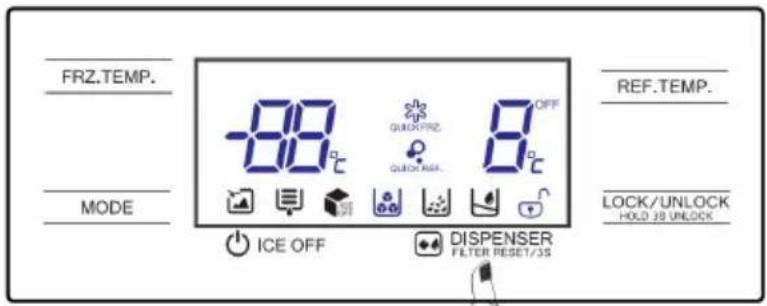

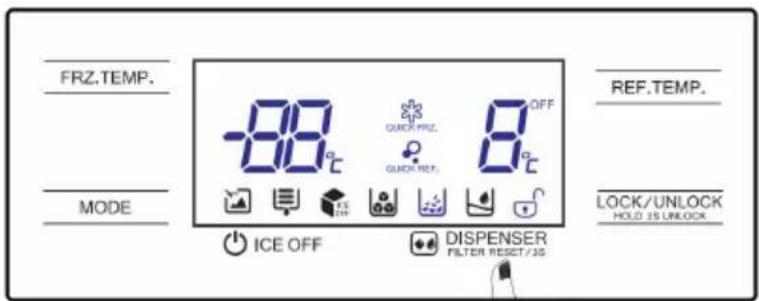

11 SPENDER

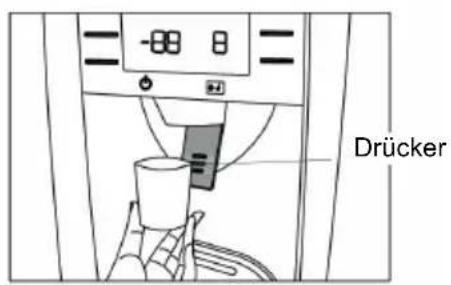

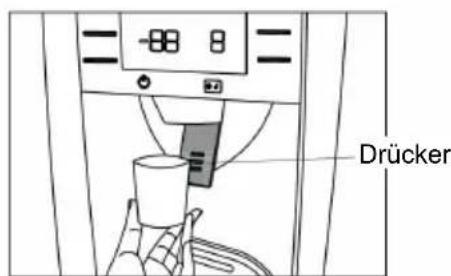

Drucken Sie die Taste Dispenser FILTER RESET/35, um die Ausgabe von Eiswurfeln oder Wasser auszuwahlen. Die Anzeige zeigt "Ausgabe von Eiswurfeln/Ausgabe von Crushed Ice/Ausgabe von Wasser/keine Ausgabe" an und dann leuchtet das entsprechende Symbol auf dem Bedienfeld auf. Wenn die Kuhl-/Gefrierkombination in Betrieb ist, wird die Betriebszeit des Wasserfilters akkumuliert. Nach 150 Tagen leuchtet das Wasserfiltersymbol und nach 180 Tagen blinkt es.

Drücken Sie die Taste DISPENSER 3 Sekunden lang, um die Betriebszeit des Wasserfilters zurückzusetzen.

12) Lagerung bei Stromausfall Im Falle eines Stromausfalls wird der momentane Betriebszustand gespeichert und bis zur Wiederinbetriebnahme beibehalten.
13) Öffnungswannung und Alarmsteuerung Wenn die Tur der Kühlfacher geöffnet wird, ertont der Warnton. Wenn die Tur nicht innerhalb von zwei Minuten geschlossen wird, ertont einmal pro Sekunde ein Summton, bis die Tur geschlossen wird.
14) Fehleranzeige Die folgenden Warnhinweise auf dem Display weisen auf entsprchende Störungen der Kuhl-/Gefrierkombination hin. Obwohl die Kuhl- und Gefrierfungk bei folgenden Fehlern noch intakt sein kann, sollte sich der Benutzer an eine Wartungsfirma wenden.

Fehlercode	Fehlerbeschreibung
E0	Fehler des Eisbereiters
E1	Fehler im Erkennungskreis des Temperaturführers der Kühlfächer
E2	Fehler im Erkennungskreis des Temperaturführers der Gefrierfälligischer
E5	Fehler im Erkennungskreis des Abtaufführlers der Gefrierfälligischer

Fehlercode	Fehlerbeschreibung
E6	Kommunikationsfehler
E7	Fehler im Erkennungskreis des Sensors zur Zirkulation der Umgebungstemperatur
EE	Fehler im Schaltkreis des Sensors des Eisbereiters
EH	Fehler des Feuchtigkeitssensors

3.3 Eis- und Wasserspender

• Bei der Herstellung von Eiswurfeln und Crushed Ice werden Gerausche erzeugt: Das Wasserventil erzeugt summende Gerausche; das Wasser, das in den Eisbehälter fließt, erzeugt Gerausche; das Zerkleinern des Eises zu Crushed Ice oder zu Eiswurfeln oder das Eis, das in den Behälter fällt, erzeugt Gerausche. Diese Gerausche sind normal.
• Beim Entnehmen der Eiswürfel können Kratzer entstehen. Dies ist kein Grund zur Sorge.
  Das Eis im Behälter kann verklebt sein. Nehmen Sie in thisem Fallitte den Eisbehälter hereaus und trennen Sie zusammenklebendes Eis in Stucke, z. B. indem Sie mit einem Kunststoff- oder Holzflöbel vorsichtig auf das Eis drücken.
• Weitere Möglichkeit sind im Kapitel „Reinigung des Eisbehalters“ dargestellt. Um eine Überhitzung des Motors der Eismaschine zu vermeiden, entnahme den das Eisitte ca. 1 Minute nach dem Motorstopp.itte warten Sie eine Weile, bis die Temperatur des Motors die Betriebstemperatur erreicht hat.itte entnahme Sie das Eis aus dem Eisbehalter, wenn sie viel Eis benötigen.
• Im Kapitel „Reinigung des Eisbehalters“ erfolhen Sie, wie Sie den Eisbehalter aus dem Gefrierfach entnahme.
• Wenn nicht genügend Eis im Eisbehälter vorhanden ist, kann kein Eis entnommen werden.itte warten Sie eine Weile, bis neues Eis erzeugt wurde. Um einen schlechten Geruch oder Geschmack des Eises zu vermeiden, reinigen Sieitte regelmäig den Eisbehälter.
• Eis und Wasser können nur entnommen werden, wenn die Tur des Gefrierfachs geschlossen ist. Wenn Sie beim Entnehmen von Wasser und Eis die Tur des Gefrierfachs öffnen, wird dieser Prozess automatisch beendet.

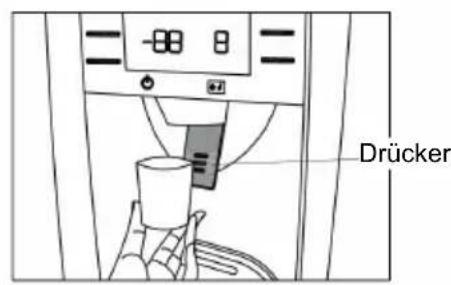

1) Entnahme von kaltem Wasser

Drücken Sie solange auf die Taste Dispenser Filter RESET/38 bis das Symbol erscheint. Drucken Sie das Gefäß in Richtung Drucker. Das kalte Wasser fließt in das Gefäß. Entfern den Sie das Gefäß vom Drucker und beenden Sie die Entnahme von Wasser.

2) Entnahme von Crushed Ice

Drucken Sie solange auf die TasteFilter RESET/39 bis das Symbol ertscheint. Setzen Sie das Gefäß direkt an der Öffnung der Ausgabe an, damit das Eis nicht daneben springt. Drucken Sie das Gefäß in Richtung Drucker. Fullen Sie das Gefäß mit Crushed Ice. Entfern den Sie das Gefäß vom Drucker und beenden Sie die Entnahme von Crushed Ice.

3) Entnahme von Eiswürfeln

Drücken Sie solange auf die Taste DISPENSER FILTER RESET/38 bis das Symbol erscheint.

Drücken Sie das Gefäß in Richtung Drücker.

Die Eiswürfel fallen in das Gefäß.

Entfernen Sie das Gefäß vom Drucker und beenden Sie die Entnahme von Eiswürfeln.

4) Ausschalten der Eisherstellung

Wenn die Funktion zur Entnahme von Wasser und Eis für längerere Zeit nicht genutzt wird, können Sie die Funktion der Eiserstellung ausschalten.

Drucken Sie auf die Taste ICE OFF und das Symbol wird eingeschaltet.

(Das obige Bild dient nur als Referenz. Die tatsächliche Konfiguration hangt vom Endprodukt ab.)

4 Wartung und Pflege des Gerätes

4.1 Grundreinigung

• Entferen Sie Staub hinter der Kuhl-/Gefrierkombination und am Bodenrechtzeitig, um die Kuhlwirkung zu verbessern und Energie zu sparen.
• Überprüfen Sie die Turdichtung regelmäßig, damit sich dört keine Verschmutzungen ansammeln. Reinigen Sie die Turdichtung mit einem weichen Tuch, das mit Seifenwasser oder verdünnten Reinigungsmittel befeucht wurde.
• Der Innenaum der Kuhl-/Gefrierkombination sollte regelmäßig gereinigt werden, um eine Geruchsbildung zu vermeiden.
• Schalten Sie das Gerät vor der Innenreinigung aus, entfern den Sie alle Lebensmittel, Geträne, Einlegeböden, Fächer usw.
• Verwenden Sie ein weiches Tuch oder einen weichen Schwamm und reinigen Sie den Innenraum der Kuhl-/Gefrierkombination mit einem Gemisch aus zwei Esslöfeln Backpulver und einem Viertel warmem Wasser. Wischen Sie die Flächen dann mit einem wassergetränkten Tuch ab. Offnen Sie nach der Reinigung die Tur und halten Sie den Innenraum an der Luft trocknen, bevor Sie das Gerät wieder einschalten.
  Schwer zugangliche Bereiche der Kuhl-/Gefrierkombination (z. B. enge Spalten oder Ecken) sollenen regelmäß mit einem weichen Lappen, einer weichen Bürste o.a. und bei Bedarf mit Hilfswerkzeugen (z. B. dūnnen Stäbchen) abgewischt werden, damit sich Dort keine Verunreinigungen oder Bakterien ansammeln.
• Verwenden Sie keine Seite, Reinigungsmittel, Scheuermilch, Spruhreiniger usw., da diese im Inneren der Kuhl-/Gefrierkombination Gerüche oder eine Verunreinigung der Lebensmittel verursachen können.
• Reinigen Sie die Flaschenhalterung, die Einlegeboden und Fächer mit einem weichen Tuch, das mit Seifenwasser oder verdünntem Reinigungsmittel befeucht wurde. Wischen Sie sie mit einem weichen Tuch trocken oder halten Sie sie an der Luft trocknen.
• Wischen Sie die Außenfläche der Kuhl-/Gefrierkombination mit einem weichen Tuch ab, das mit Seifenwasser, Reinigungsmittel usw. befeucht ist, und wischen Sie sie dann trocken.
• Verwenden Sie keine harten Bürsten, Stahlwolle, Drahtbürsten, Schleifmittel (z. B. Zahn pasta), organische Lösungsmittel (z. B. Alkohol, Aceton usw.), kochendes Wasser, Säuren oder Laugen, da diese die Oberfläche und den Innena rum der Kuhl-/Gefrierkombination beschädigen konnen. Kochendes Wasser und organische Lösungsmittel wie Benzol konnen Kunststoffe verformen oder beschädigen.
• Spülen Sie während der Reinigung nicht direkt mit Wasser oder anderen Flüssigkeiten, um Kurzschlüsse zu vermeiden und die elektrische Isolation nicht zu beschädigen.

Bitte ziehen Sie den Netzstecker der Kuhl-/Gefrierkombination zum Auftauen und Reinigen.

4.2 Reinigung der Türflicher

• Drücken Sie die Türflicher entsprechend dem Richtungspfel in der Abbildung unter mit beiden Händen zusammen und nach oben, dann konnen Sie sie herausnahmen.
• Nach dem Reinigen des herausgenommenen Turfachs können Sie dessen Einbauhöhe nach ihren Wünschen einstellen.

(Das obige Bild dient nur als Referenz. Die tatsächliche Konfiguration hangt vom Endprodukt ab.)

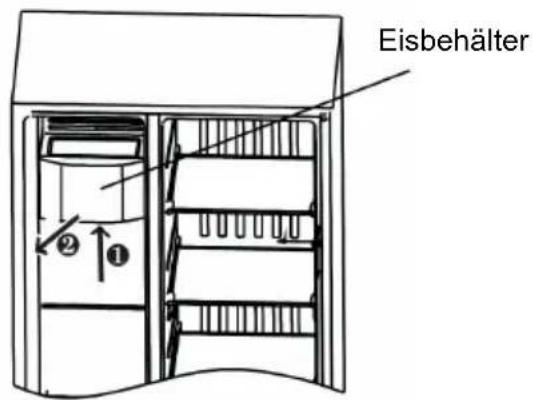

4.3 Reinigen des Eisbehalters

Eis im Eisbehälter kann den Auslauf aufgrund von Eisklumpen oder anderen Gründen blockieren. In this fall muss der Eisbehälter gereinigt oder der Eisklumpen entfernrt werden.

1) Drücken Sie die Taste ICE OFF, um die Eisherstellung abzubrechen und die Kuhl-/Gefrierkombination auszuschalten (Stecker aus der Steckdoseziehen).

Halten Sie die Komponenten des Eisbehalters mit beiden Händen fest undziehen Sie ihn horizontal nach oben und auBen.

2) Demontieren Sie den Deckel des Eisbehalters und reinigen Sie den Eisbehalter mit neutralen Reinigern, sauberen Lappen und Wasser.

Setzen Sie in umgekehrter Reihenfolge wieder ein.

3) Schlieben Sie die Tur des Gefrierfachs.

Stecken Sie den Stecker wieder ein.

Drücken Sie die Taste ICE OFF um die Eisherstellung zu reaktivieren.

4.4 Reinigung der Glasboden

• Da sich ganz hinter in der Kuhl-/Gefrierkombination eine Vertiefung befindet, aufgrund der die Böden nicht einzeln entnommen werden können, müssen Sie die Böden ein weniger nach oben kappen, um sie Herauszunehmen.
• Reinigen Sie die Böden und legen Sie sie nach ihren Wünschen ein.

(Das obige Bild dient nur als Referenz. Die tatsächliche Konfiguration hangt vom Endprodukt ab.)

4.5 Reinigung der Eisgitter und Wasserleitung

• Wenn Sie die Eiserstellungsfunktion für einen längeren Zeitraum nicht genutzt haben, müssen Sie vor der erneuten Verwendung folgende Schritte durchführten. Leeren Sie das Eis aus dem Eisbehälter, füllen Sieihn bis zur Häfte (ca. 24 h lang) und entsorgen Sie das Eis erneut. Anschließend konnen Sie den Eisbereiter wieder normal verwenden.
• Wenn die Wasserausgabe für einen längeren Zeitraum nicht genutzt wird, entnehmer Sie vor der erneuten Verwendung zwei Liter Wasser, Anschließlich konnen Sie die Wasserausgabe wieder normal verwenden.

4.6 Abtauen

Die Kuhl-/Gefrierkombination ist nach dem Prinzip der Luftkuhlung gebaut und verfügt somit über eine automatische Abtaufunktion. Frost, der durch Saison- oder Temperaturwechsel entsteht, kann auch manuell durch Trennen des Geräts vom Stromnetz oder durch Abwischen mit einem trockenen Handtuch entfernt werden.

4.7 Außerbetriebnahme

Stromausfall: Im Falle eines Stromausfalls, auch im Sommer, konnen die Lebensmittel mehrere Stunden im Inneren des Geräts aufbewahrt werden. Während des Stromausfalls sollen die Türen so setzen und so kurz wie möglich geöffnet und es dürfen keine neuen Lebensmittel mehr in das Gerät gelegt werden.
- Langandauernde Nichtbenutzung: Das Gerät muss vom Stromnetz getrennt und anschließend gereinigt werden. Dann werden die Turen offen gelassen, um eine Geruchsbildung zu vermeiden.
- Umzug: Bevor die Kuhl-/Gefrierkombination bewegt wird, behmen Sie alle Gegenstände Heraus, befestigen Sie die Glasboden, das Gemüsefach, die Gefrierfacher usw. mit Klebeband undziehen Sie die Nivellierfüsse fest. Schlieben Sie die Turen und befestigen Sie sie mit Klebeband. Wahrend der Bewegung darf das Gerät weder auf dem Kopf noch horizontal aufgestellt oder Schwingungen ausgesetzt werden. Das Gerät darf nicht mehr als 45^ gezeichnet werden.

Das Gerät muss nach der Inbetriebnahme kontinuierlich laufen. Generell darf der Betrieb des Gerätes nicht unterbrochen werden, da dies die Lebensdauer beeinträchtigen konnte.

5 Fehlerbehebung

5.1 Sie können versuchen, die folgenden einfahren Probleme selbst zu losen.

Wenn these nicht gelost werden konnen, wenden Sie sichitte an den Kundenservice.

Einschalten fehlgeschlagen	Überprüfen Sie, ob das Gerät an die Stromversorgung angeschlossen ist oder ob der Stecker korrekt eingesteckt ist. Überprüfen Sie, ob die Spannung zu niedrig ist. Überprüfen Sie, ob ein Stromausfall vorliegt oder Teilstromkreise ausgelöst wurden.
Geruch	Geruchsintensive Lebensmittel mösen fest verschlassen sein. Überprüfen Sie, ob verfaulte Lebensmittel in der Kühl-/Gefrier kombination liegen. Reinigen Sie das Innere der Kühl-/Gefrier kombination.
Langfristiger Betrieb des Kompressors	Ein längeres Einsatzten den Kompressors ist im Sommer, wenn die Umgebungstemperatur hoch ist, normal. Sie sollen den Kühl-/Gefrier kombination nicht zu stark beladen. Die Lebensmittel mösen abkühlen, bevor sie in das Gerät gestellt werden. Die Turen werden zu*häufig geöffnet.
Das Licht leucht nicht auf.	Überprüfen Sie, ob die Kühl-/Gefrier kombination an die Stromversorgung angeschlossen ist und ob das Licht beschädigt ist. Lassen Sie die Leuche von einem Fachmann austauschen.
Die Turen können nicht richtig geschlossen werden.	DieTür klemmt aufgrund von Lebensmittelverpackungen. Sie haben zu weitere Lebensmittel in die Kühl-/Gefrier kombination geladen. Die Kühl-/Gefrier kombination steht schief.
Laute Geräusahe	Überprüfen Sie, ob der Boden etwa ist und ob die Kühl-/Gefrier kombination stabil aufgestellt ist. Überprüfen Sie, ob das Zubehör an den richtigen Stellen platziert ist.
Die Turdichtung ist nicht dicht.	Entfernen Sie Fremdkörper an der Turdichtung. Erwärmen Sie die Turdichtung und setzen Sie die dann wieder abkühlen. (oder blasen Sie sie mit einem Fön an oder erwärmen Sie sie mit einem heîßen Handtuch).
Wasserwanne lauft über	Es befinden sich zu weitere Lebensmittel in der Kühl-/Gefrier kombination oder die gelagerten Lebensmittel enthalten zu viel Wasser. Dies führt zu einer starken Abtauung. Die Turen sind nicht richtig geschlossen, was zu Frostbildung durch Luftintritt und einem erhöhten Wassergehalt durch Abtauen führt.
Heiße Gehäuse	Dies liegt an der Wärmeabfuhr des eingebauten Kondensators über das Gehäuse, was normal ist. Wenn das Gehäuse durch eine hohe Umgebungstemperatur heißt wird, zu viel Essen gelagert wird oder der Kompressor abgeschaltet wird, sorgen Sie für eine angemessene Belüfung, um die Wärmeabfuhr zu erleichtern.
Kondensation an der Oberfläche	Kondensation auf der Außenfläche und den Turdichtungen der Kühl-/Gefrier kombination ist normal, wenn die Luftfeuchtigkeit zu hoch ist. Wischen Sie das Kondensat einfach mit einem sauberen Handtuch ab.
Ungewöhnliches Geräusch	Summen: Der Kompressor kann ein Summen erzeugen, was besonders beim Start oder Stopp laut ist. Das ist normal. Knarren: Das im Inneren des Geräts stromende Kältemittel kann ein Knarren verursachen, was normal ist.

Installation der Wasserleitung

1. Vor der Installation

Die Angaben in der Betriebsanleitung dieren nur als Referenz. Das physische Produkt kann abweichen.

1) Vor der Installation von Zubehör ist sicherzustellen, dass der Kühlschrank vom Netz getrennt ist.
2) Stromschlaggefahr! Der Wasserdruck des Gerätes beträgt 147-834 kPa (1,5 - 8,5 kgf/cm). Wenn der Wasserdruck zu hoch ist, sollen den Sie einen Dekompressor installieren.
3)itte schlieben Sie die Wasserleitung nicht an einen Warmwasserbereiter an. Biegen Sie die Rohre beim Verlegen nicht und verbinden Sie die Wasserleitungen sorgfaltig.
4) Verwenden Sie keine alten oder gebrauchten Wasserleitungen. Kaufen Sie die Muffe zum Verbinden des Rohrs und des Wasserhahns und installieren Sie sie wie in der Abbildung dargestellt.
5) Nach 6 Monaten Dauerbetrieb blinkt das Symbol auf dem Display. In diesen Fall müssen Sie den Wasserfilter austauschen.

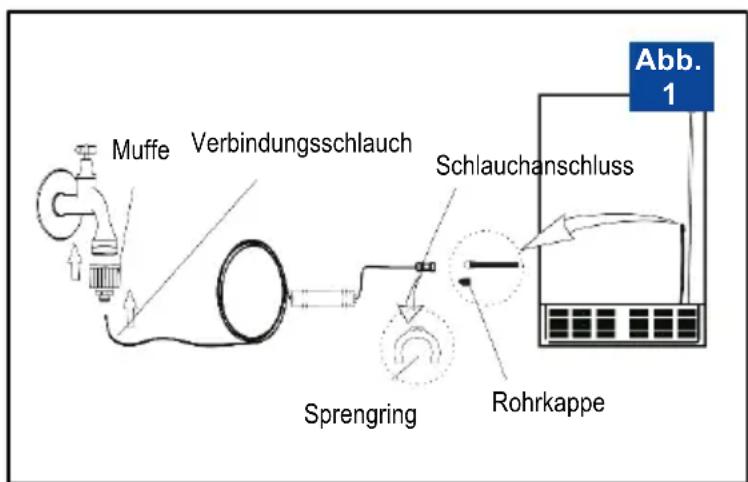

2. Anschluss der Wasserleitung (Abb. 1)

1) Schieben Sie das Ende des Verbindungsschlauches in die Muffe. Befestigen Sie die Muffe am Wasserhahn.
2) Entfernen Sie die Rohrkappe vom weiß flexiblen Schlauch. Schieben Sie das Ende des weiß flexiblen Schlauches in den Schlauchanschluss, der mit einem Sprengring befestigt ist.itte befestigen Sie den flexiblen Schlauch bei Bedarf an der Wand, um eine Stolpergefahr zu vermeiden.
3) Schrauben Sie nach Anschluss der Leitungen den Wasserhahn vorsichtig ab, um zu prufen, ob die Leitung dicht ist

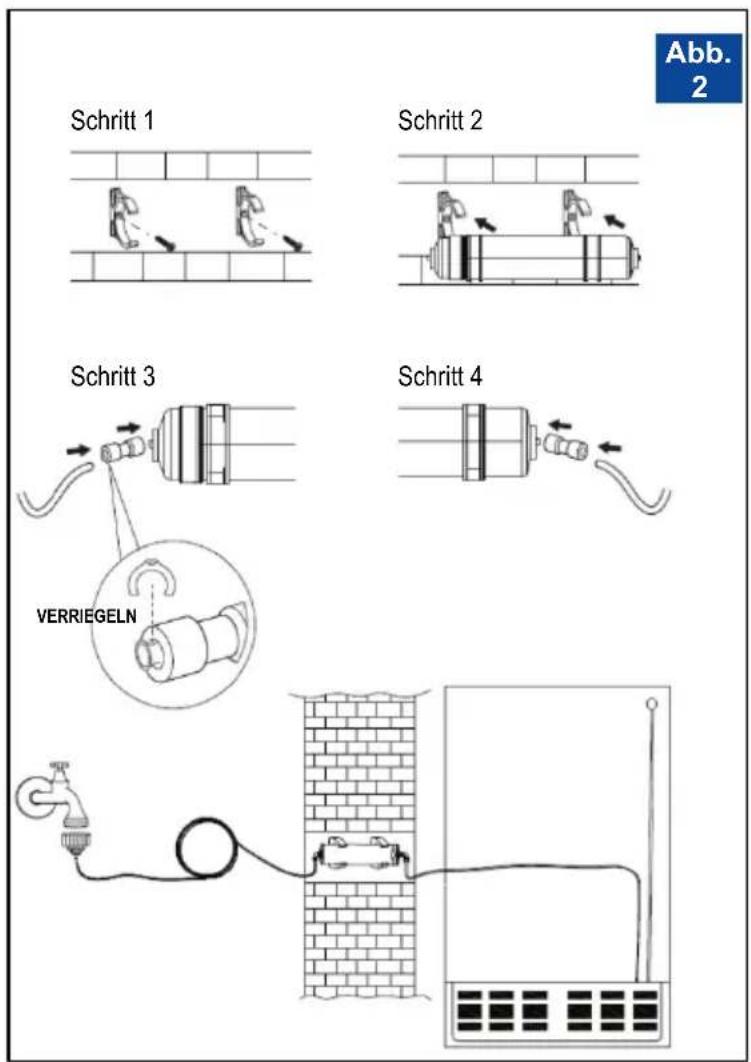

3. Montage und Befestigung des Filters (Abb. 2)

1) Befestigen Sie die beiden Kunststoffclips mit Schrauben an der Wand.
2) Setzen Sie den Filter in die Clips ein.
3) Montieren Sie den Schnellanschluss an einem Einlass des Filters und stecken Sie die Wasserzufahr in ein anderes Ende des Schnellanschlusses. Verriegeln Sie die Verbindung mit dem Sprengring.
4) Montieren Sie den Schnellanschluss und die Wasserleitung am Ausgang des Filters auf die gleiche Weise.
5) Prufen Sie nach der Installation die rechte Abbildung.

HINWEIS

Wenn Sie die Funktion des gekühnten Wassers über einen längeren Zeitraum nicht genutzt haben, entnahmen Sieitte zunachst mehrere Tassen Wasser und schutten Sie sie weg (Restwasser im Wassertank), bevor Sie die Funktion erneut verwenden.

CONTENTS

1 Safety warnings

Installation der Wasserleitung

④ Temperatur i kylfacken

⑤ Semestersymbol ⑥ Vattenfilter

⑦ Is Av

⑪ Symbol für spärrning/uppläsning

2. Knappar

www.blaupunkt-einbaugeraete.com

Deutschland/Germany

[e-mail]

Österreich/Austria

[e-mail]

Niederlande/Netherlands

[e-mail]

Belgien/Belgium

[e-mail]

Schweden/Sweden

[e-mail]

Frankreich/France

[e-mail]

0080032289000

Luxemburg/Luxembourg

[e-mail]

Schweiz/Switzerland

[e-mail]

Italian/Italy

[e-mail]

Spanien/Spain

[e-mail]

Großbritannien/Great Britain

[e-mail]

Malta/Malta

[e-mail]

1800252878658

1800 209 2096
