MODE D'EMPLOI Midi Takata
Manuel d'utilisation

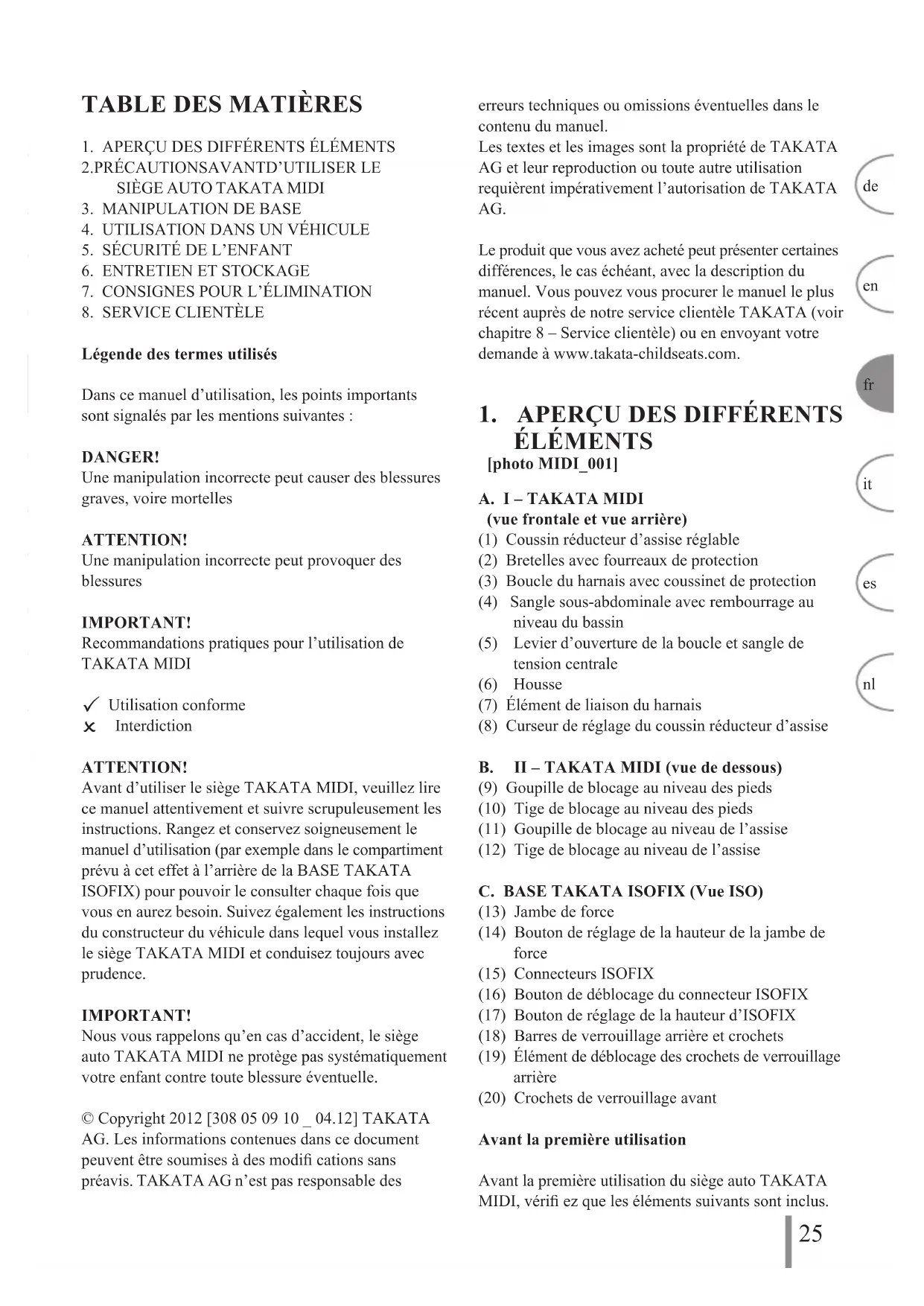

Légende des termes utilisés
Dans ce manuel d'utilisation, les points importants sont signalés par les mentions suivantes :
DANGER!
Une manipulation incorrecte peut causer des blessures graves, voire mortelles
ATTENTION!
Une manipulation incorrecte peut provoquer des blessures
IMPORTANT!
Recommandations pratiques pour l'utilisation de TAKATA MIDI
√ Utilisation conforme
× Interdiction
ATTENTION!
Avant d'utiliser le siège TAKATA MIDI, veuillez lire ce manuel attentivement et suivre scrupuleusement les instructions. Rangez et conservez soigneusement le manuel d'utilisation (par exemple dans le compartiment prévu à cet effet à l'arrière de la BASE TAKATA ISOFIX) pour pouvoir le consulter chaque fois que vous en aurez besoin. Suivez également les instructions du constructeur du véhicule dans lequel vous installez le siège TAKATA MIDI et conduisez toujours avec prudence.
IMPORTANT!
Nous vous rappelons qu'en cas d'accident, le siège auto TAKATA MIDI ne protège pas systématiquement votre enfant contre toute blessure éventuelle.
© Copyright 2012 [308 05 09 10 _ 04.12] TAKATA AG. Les informations contenues dans ce document peuvent être soumises à des modifi cations sans préavis. TAKATA AG n'est pas responsable des
erreurs techniques ou omissions éventuelles dans le contenu du manuel.
Les textes et les images sont la propriété de TAKATA AG et leur reproduction ou toute autre utilisation requièrent impérativement l'autorisation de TAKATA AG.
Le produit que vous avez acheté peut présenter certaines différences, le cas échéant, avec la description du manuel. Vous pouvez vous procurer le manuel le plus récent auprès de notre service clientèle TAKATA (voir chapitre 8 – Service clientèle) ou en envoyant votre demande à www.takata-childscats.com.
1. APERÇU DES DIFFÉRENTS ÉLÉMENTS
[photo MIDI_001]
A. I - TAKATA MIDI
(vue frontale et vue arrière)
(1) Coussin réducteur d'assise réglable
(2) Bretelles avec fourreaux de protection
(3) Boucle du harnais avec coussinet de protection
(4) Sangle sous-abdominale avec rembourrage au niveau du bassin
(5) Levier d'ouverture de la boucle et sangle de tension centrale
(6) Housse
(7) Élément de liaison du harnais
(8) Curseur de réglage du coussin réducteur d'assise
B. II - TAKATA MIDI (vue de dessous)
(9) Goupille de blocage au niveau des pieds
(10) Tige de blocage au niveau des pieds
(11) Goupille de blocage au niveau de l'assise
(12) Tige de blocage au niveau de l'assise
C. BASE TAKATA ISOFIX (Vue ISO)
(13) Jambe de force
(14) Bouton de réglage de la hauteur de la jambe de force
(15) Connecteurs ISOFIX
(16) Bouton de déblocage du connecteur ISOFIX
(17) Bouton de réglage de la hauteur d'ISOFIX
(18) Barres de verrouillage arrière et crochets
(19) Élément de déblocage des crochets de verrouillage arrière
(20) Crochets de verrouillage avant
Avant la première utilisation
Avant la première utilisation du siège auto TAKATA MIDI, vérifi ez que les éléments suivants sont inclus.
A. TAKATA MIDI,
B. BASE TAKATA ISOFIX,
C.Manuelsd'utilisation du siège TAKATA MIDI et de la BASE TAKATA ISOFIX,
D. Liste des véhicules compatibles avec la BASE TAKATA ISOFIX,
E. Adaptateur.
Si certains éléments sont manquants ou endommagés, n'utilisez pas le siège auto TAKATA MIDI et contactez votre revendeur ou notre service clientèle TAKATA (voir chapitre 8 – Service clientèle). Afin de faciliter le traitement de votre demande, merci de mentionner le numéro d'homologation figurant sur l'étiquette du TAKATA MIDI (sur le côté).
En cas d'urgence
[MIDI_002] En cas d'urgence, comme lors d'un accident par exemple, restez calme et ne cédez pas à la panique. Pour secourir votre enfant, procédez comme suit :
- Ouvrez le harnais en appuyant sur le bouton d'ouverture de la boucle et dégagez le harnais de l'enfant.
- Sortez doucement votre enfant du siège TAKATA MIDI.
IMPORTANT!
Si la boucle ne s'ouvre pas lorsque vous appuyez sur le bouton d'ouverture, coupez les sangles et sortez votre enfant du TAKATA MIDI.
2.PRÉCAUTIONSAVANT D'UTILISER LE SIÈGE AUTO TAKATA MIDI
ATTENTION!
- Le siège auto TAKATA MIDI et la base TAKATA ISOFIX constituent un dispositif de retenue pour enfants de type ISOFIX. Il est homologué conformément au Règlement CEE 44/04 pour un usage général dans les véhicules équipés du système d'ancrage ISOFIX.
- Il est compatible avec les véhicules équipés d'un dispositif d'ancrage homologué ISOFIX (selon les indications fournies dans le manuel d'utilisation du véhicule) en fonction de la catégorie du siège auto et du type de contrôle.
- La tranche d'âge/poids et le groupes de taille ISOFIX correspondant à ce dispositif sont les suivantes : A, B, B1, C, D.
ATTENTION!
Le siège auto TAKATA MIDI a été testé et approuvé uniquement en association avec la BASE TAKATA ISOFIX et certifié officiellement en conformité avec la norme européenne CEE R44/04 applicable aux systèmes de retenue pour enfants.
IMPORTANT!
L'installation de TAKATA MIDI avec la BASE TAKATA ISOFIX fi xée sur les points d'ancrage ISOFIX du véhicule est conforme aux conditions de certifi cation de la catégorie «Semi-universelle». Ce type de fi xation est uniquement adapté aux sièges de certains véhicules. Vous trouverez ci-joint une liste des véhicules et des sièges de véhicules qui, à la date de la production, étaient adaptés à ce type de fi xation. Vous pouvez également consulter la liste actuelle des véhicules compatibles sur notre site internet www.takata-childseats.com
ATTENTION!
Notez bien que l'homologation en conformité avec la norme CEE R44/04 n'est plus valable si vous effectuez des modifi cations non validées par TAKATA AG sur le TAKATA MIDI ou la BASE TAKATA ISOFIX.
L'étiquette d'homologation portant la marque de conformité (la lettre E dans un cercle) et le numéro d'homologation est située sur le côté du TAKATA MIDI et sous la BASE TAKATA ISOFIX [ECE].
Le siège TAKATA MIDI correspond aux groupes de taille ISOFIX suivants :
GROUPE 1
POIDS 9 - 18 kg
ÂGE env. 9 mois à 3 ans ½
ORIENTATION Backwards-facing
(à env. 1 an 12 - 2 ans
Groupes de taille ISOFIX C, D
ORIENTATION Forwards-facing
Groupes de taille ISOFIX A, B, B1
IMPORTANT!
L'âge n'est spécifié qu'à titre indicatif. Veillez à toujours respecter les consignes détaillées au chapitre 5 - Sécurité de l'enfant (Étape 1 – Réglage du coussin réducteur d'assise et du harnais).
DANGER!
L'installation de TAKATA MIDI dans le véhicule doit se faire impérativement et exclusivement avec la BASE TAKATA ISOFIX raccordée sur les points d'ancrage ISOFIX du véhicule. L'installation du siège TAKATA MIDI dans un véhicule à l'aide d'une ceinture de sécurité 3 points n'est pas prévue technique-ment et, de ce fait, interdite. Le non-respect de cette mesure met en danger la sécurité de votre enfant et des autres passagers en cas d'accident.
IMPORTANT!
Le dispositif d'ancrage ISOFIX installé sur le véhicule est constitué de barres métalliques situées entre l'assise et le dossier du siège du véhicule ; ces barres métalliques peuvent être masquées par la housse des sièges ou des caches en plastique. Lisez attentivement le manuel d'utilisation de votre véhicule pour savoir où et comment trouver les barres d'ancrage ISOFIX et comment les dégager.
DANGER!
Les enfants installés dans le siège TAKATA MIDI doivent toujours être attachés avec le harnais intégré.
ATTENTION!
Le TAKATA MIDI ne doit jamais être installé dos à la route sur le siège avant si l'airbag passager est activé. Le TAKATA MIDI ne peut être installé sur le siège avant que si l'airbag est désactivé et si le fabricant a spécifié que le siège avant était conforme à l'utilisation d'un siège auto de cette classe d'âge. Lors de l'utilisation du TAKATA MIDI sur le siège avant, respectez toujours les consignes du constructeur du véhicule
- pour désactiver l'airbag ;
- pour vérifi er si le siège avant est déclaré compatible;
- et pour vérifi er si ce siège est équipé des points d'ancrage ISOFIX.
Le siège auto TAKATA MIDI ne peut être distribué, vendu ou utilisé aux États-Unis, au Canada, en Australie ou en Grande-Bretagne.
Liste de vérifi cation - Installation dans le véhicule [MIDI\_003]
Sièges du véhicule
√ Certifi és compatibles par le constructeur automobile avec des sièges auto de la classe correspondante
×Noncertifi és compatibles par le constructeur automobile avec des sièges auto de la classe correspondante
Orientation du siège du véhicule
√ Face à la route
× Dos à la route
x Latérale
Dispositifs de sécurité du siège du véhicule pour installer la BASE TAKATA ISOFIX
√ Système ISOFIX
× Ceinture de sécurité 3 points
× Ceinture de sécurité 2 points
Orientation du siège auto pour enfant
√ Dos à la route
√ Face à la route
MISE EN GARDE :
[MIDI_004] Ne laissez jamais votre enfant sans surveillance dans la voiture.
[MIDI_005] Installez toujours votre enfant dans le siège auto TAKATA MIDI avant de partir et jamais en conduisant. Ne le sortez jamais du siège auto en roulant.
[MIDI_006 + MIDI_007] Assurez-vous que les sangles ne sont pas vrillées et qu'elles sont bien ajustées sur les épaules et le bassin de l'enfant lorsque vous bouclez le harnais du TAKATA MIDI.
Faites passer la sangle sous-abdominale très bas pour qu'elle protège le bassin de votre enfant. Si la sangle sous-abdominale se trouve au niveau de l'abdomen, la sécurité de votre enfant n'est pas assurée en cas d'accident.
[MIDI_008] Assurez-vous que le sommet du crâne de votre enfant arrive au-dessous du bord supérieur de la coque du TAKATA MIDI. Si le sommet de la tête de votre enfant est plus haut que le bord supérieur de la coque, sa sécurité n'est plus assurée en cas d'accident. Dès que la tête de votre enfant dépasse le bord supérieur de la coque alors que le coussin réducteur d'assise est dans la position la plus haute, il est nécessaire de passer au modèle supérieur TAKATA MAXI.
[MIDI_041] Vérifi ez à chaque utilisation que les coussinets AIRPADS sont correctement insérés dans les poches prévues à cet effet sur le coussin réducteur d'assise. Le non-respect de cette mesure met en danger la sécurité de votre enfant en cas d'accident.
[MIDI_009] À chaque utilisation, fi xez le siège auto TAKATA MIDI dans le véhicule de façon à l'immobiliser en cas de freinage brusque, même si votre enfant n'est pas assis dans le siège. Cela permet d'éviter que le siège TAKATA MIDI ne soit propulsé vers l'avant en cas d'accident ou de freinage brusque. [MIDI_010] Veillez à ne pas endommager les sangles du harnais du TAKATA MIDI ou de la ceinture de sécurité du véhicule avec un couteau ou tout autre outil tranchant. Si les ceintures sont endommagées ou présentent des coupures, le siège auto TAKATA MIDI ne peut pas remplir correctement son rôle (notamment la réduction des risques de blessure).
[MIDI_011] Pour ne pas entraver l'effet de retenue, ne démontez pas le siège TAKATA MIDI au-delà de ce qui est décrit dans ce manuel. Ne retirez ou ne remplacez aucune pièce par des matériaux qui ne sont pas agréés par TAKATA AG.
[MIDI_012] Après un accident, remplacez votre siège auto par un nouveau TAKATA MIDI, car le premier siège accidenté risque d'avoir été endommagé, même de façon non visible. Le non-respect de cette mesure met en danger la sécurité de votre enfant en cas d'accident.
[MIDI_013] Le siège auto TAKATA MIDI peut chauffer en plein soleil. Pour éviter que votre enfant ne se brûle au contact des parties surchauffées, un adulte doit vérifi er la température des éléments en plastique et métalliques du TAKATA MIDI avant utilisation.
[MIDI_014] Installez le siège auto TAKATA MIDI de sorte que les parties fi xes (pièces en plastique, etc.) ne puissent pas se retrouver coincées par une portière lors de l'utilisation du véhicule.
[MIDI_015] Ne laissez jamais traîner d'objets tranchants, pointus ou lourds dans le véhicule. En cas d'accident, ces objets peuvent être propulsés dans l'habitacle et blesser grièvement les enfants ou les autres passagers du véhicule. De même, les bagages ou autres objets non immobilisés risquent d'être propulsés lors d'une collision et de blesser les passagers du véhicule, c'est pourquoi ils doivent toujours être fi xés correctement
Attachez toujours votre enfant avec le harnais de sécurité de TAKATA MIDI, même lorsque vous n'êtes pas en voiture, par exemple lorsque vous portez ou déposez le siège avec votre enfant dedans.
Ne posez jamais le TAKATA MIDI avec votre enfant (qu'il soit seul ou surveillé) sur des surfaces
surélevées, inclinées ou instables (par exemple sur une table, une table à langer, un escalier, une rampe, etc.).
[MIDI_016] Utilisez le TAKATA MIDI avec les housses d'origine et avec les AIRPADS et coussinets de protection latérale d'origine. Ces éléments sont des composants essentiels du dispositif de protection et sont spécialement conçus pour une utilisation sur le TAKATA MIDI.
IMPORTANT!
Ne laissez pas votre enfant dans le TAKATA MIDI pendant trop longtemps. Il est recommandé de ne pas dépasser des périodes de 1 à 2 heures. Il est très important pour la musculature de votre enfant qu'il puisse changer de position régulièrement. C'est pourquoi il est conseillé de le sortir du TAKATA MIDI, pendant les pauses, par exemple.
IMPORTANT!
Le siège auto TAKATA MIDI est conçu pour une durée de vie maximale d'environ 6 ans après l'achat. Les matières plastiques sont sujettes à un processus de vieillissement général (en particulier en cas d'exposition directe au soleil). Ce processus de vieillissement peut altérer les propriétés du siège auto TAKATA MIDI sans que cela soit perceptible à l'œil nu.
Si vous avez des questions concernant ces instructions, veuillez contacter le service clientèle de TAKATA (voir le chapitre 8 – Service clientèle).
3. MANIPULATION DE BASE
ATTENTION!
Veillez à toujours utiliser le siège auto TAKATA MIDI et la BASE TAKATA ISOFIX sur un support stable.
ATTENTION!
Veillez à ne pas vous pincer les doigts ou toute autre partie du corps dans les parties mobiles ou pivotantes du siège auto.
TAKATA MIDI
Réglage de la position du coussin réducteur d'assise et des bretelles du harnais.
Selon la taille de l'enfant, il faut ajuster la position du coussin réducteur d'assise et la hauteur des bretelles du siège TAKATA MIDI, pour assurer un confort optimal et une protection maximale de l'enfant. Le coussin réducteur d'assise et les bretelles du
TAKATA MIDI se règlent à l'aide d'un dispositif comprenant 6 positions.
IMPORTANT!
Si vous devez modifier la position du coussin réducteur d'assise ou la hauteur des bretelles, veillez à ce que le TAKATA MIDI soit installé correctement dans le véhicule.
DANGER!
Vérifi ez à chaque utilisation que les coussinets AIRPADS sont correctement insérés dans les poches prévues à cet effet sur le coussin réducteur d'assise. Le non-respect de cette mesure met en danger la sécurité de votre enfant en cas d'accident.
Étape 1 – Déblocage du coussin de protection réglable [MIDI_017] Pressez sur le curseur de réglage du coussin réducteur d'assise situé à l'arrière du siège auto TAKATA MIDI en le faisant glisser jusqu'à la butée.
Étape 2– Réglage et blocage du coussin réducteur d'assise
En maintenant le curseur de réglage enfoncé, poussez le coussin réducteur d'assise vers le haut ou vers le bas pour ajuster sa position et la hauteur des bretelles en fonction de la taille de l'enfant. Relâchez le curseur de réglage du coussin réducteur d'assise. Le curseur est correctement bloqué en position lorsque la barre métallique est encliquetée des deux côtés dans l'encoche de verrouillage.
ATTENTION!
À chaque nouveau réglage, vérifi ez que le curseur est bien verrouillé en position. Pour cela, faites bouger légèrement (sans forcer) le curseur de haut en bas sans appuyer dessus.
Il peut être nécessaire de procéder à un ajustement supplémentaire du coussin réducteur d'assise en fonction de la taille de votre enfant. Vous trouverez des consignes détaillées pour un réglage bien ajusté au chapitre 5 - Sécurité de l'enfant (Étape 1 - Réglage du coussin réducteur d'assise et du harnais).
Desserrage du harnais et ouverture de la boucle
Avant d'installer votre enfant dans le siège TAKATA MIDI ou de le sortir du siège, vous devez ouvrir la boucle et desserrer le harnais. Le siège TAKATA MIDI est muni d'un levier de déblocage central qui sert à desserrer le harnais.
Étape 1 - Déblocage du harnais
[MIDI_018] Pour débloquer le harnais, tirez le levier de déblocage vers le haut et maintenez-le dans cette position.
Étape 2 – Desserrage du harnais
Tirez en même temps doucement sur les bretelles jusqu'à la butée.
Étape 3 – Ouverture de la boucle du harnais
[MINI_019] Pour ouvrir la boucle du harnais, pressez sur le bouton rouge situé sur la boucle du harnais pour dégager les languettes de la boucle.
Les deux languettes de la boucle du harnais sont maintenues ensemble magnétiquement et peuvent se séparer facilement pour être dégagées sur les côtés.
BASE TAKATA ISOFIX
Réglage de la jambe de force
Étape 1 – Dépliage de la jambe de force
[MIDI_020] Saisissez la jambe de force sous la BASE TAKATA ISOFIX pour la sortir de sa position de transport et dépliez-la jusqu'à la butée. Une fois ouverte au maximum, la jambe de force est bloquée dans cette position par un ressort.
Étape 2 – Déverrouillage et réglage de la jambe de force
[MIDI_021] En maintenant le bouton de réglage de la hauteur enfoncé à fond, poussez la jambe de force vers le haut ou vers le bas. Une fois que la hauteur requise est atteinte, relâchez le bouton et vérifi ez que la jambe de force est correctement bloquée dans sa position.
C'est le cas lorsque vous entendez un CLIC et qu'un repère vert apparaît sur la face supérieure du bouton de réglage.
DANGER!
Si la jambe de force n'est pas correctement bloquée en position, l'enfant et les passagers risquent d'être grièvement blessés en cas d'accident.
Étape 3 – Repli et blocage de la jambe de force
[MIDI_022] Pour pouvoir replier la jambe de force, celle-ci doit être placée au deuxième cran de hauteur (en partant du haut). Tirez ensuite la jambe à fond vers le bas pour débloquer le ressort et repliez-la sous la base. Appuyez dessus pour la bloquer en position de transport. La position de transport est enclenchée lorsque vous entendez un CLIC.
Réglage des connecteurs ISOFIX
Les deux connecteurs ISOFIX doivent être ajustés sur la BASE TAKATA ISOFIX en fonction de la position des points d'ancrage ISOFIX sur le siège du véhicule. À cette fi n, les deux connecteurs ISOFIX peuvent se déplacer séparément et se bloquer dans 6 positions différentes. Les positions de blocage sont marquées de 1 à 5 sur la face supérieure de chaque connecteur ISOFIX. La position 6 correspond à l'extension maximale des connecteurs ISOFIX. Cette position d'extension maximale est reconnaissable par le fait qu'aucun chiffre ne figure sur la face supérieure du connecteur ISOFIX.
Étape 1 – Déblocage du réglage de la hauteur d'ISOFIX
[MIDI_023] Appuyez à fond sur le bouton gauche de réglage de la hauteur d'ISOFIX situé à l'intérieur de la BASE TAKATA ISOFIX et maintenez-le enfoncé.
Étape 2 – Réglage des connecteurs ISOFIX
En même temps, tirez sur le connecteur ISOFIX gauche situé sur le côté gauche de la BASE TAKATA ISOFIX pour l'amener dans la position requise.
Étape 3- Blocage du réglage de la hauteur ISOFIX
Relâchez ensuite le bouton et le connecteur ISOFIX et vérifi ez que ce dernier est correctement bloqué en position. C'est le cas lorsque vous entendez un CLIC et qu'un repère vert apparaît sur le bouton de réglage.
IMPORTANT!
Les deux connecteurs ISOFIX doivent être réglés séparément. Vous devez donc répéter les étapes 1 à 3 pour régler le connecteur ISOFIX droit.
DANGER!
[MIDI_024] Lorsque vous fi xez la BASE TAKATA ISOFIX sur le véhicule, vérifi ez toujours que les deux connecteurs ISOFIX sont bloqués dans une position identique. Vous pouvez le vérifi er en comparant les chiffres de 1 à 5 situés sur la face supérieure des connecteurs, ou l'absence de chiffre indiquant l'extension maximale des connecteurs. Le non-respect de cette mesure met en danger la sécurité de votre enfant et des autres passagers en cas d'accident.
Étape 4 – Déblocage des connecteurs ISOFIX
[MIDI_025] Débloquez les connecteurs ISOFIX droit et gauche en saisissant les curseurs de déblocage par le haut et en les tirant en direction de la jambe de force. La position de déblocage des connecteurs ISOFIX est reconnaissable au fait que 2 repères rouges apparaissent sur la face supérieure des curseurs (1 de chaque côté). Lorsque les repères sont verts, cela signifi e que les connecteurs ISOFIX sont bloqués.
Déblocage des crochets de verrouillage arrière
[MIDI_026] Le siège TAKATA MIDI est fi xé sur la BASE TAKATA ISOFIX à l'aide des crochets de verrouillage avant et arrière. Pour décrocher le siège auto TAKATA MIDI de la BASE TAKATA ISOFIX, il suffi t de débloquer les crochets de verrouillage arrière. Le déblocage des deux crochets arrière est synchronisé. C'est pourquoi il suffit d'appuyer sur l'un des deux éléments de déblocage situés à l'extérieur de la barre de verrouillage arrière. La position de déblocage des deux crochets de verrouillage arrière est reconnaissable au fait que 2 repères rouges apparaissent sur la face supérieure des éléments de déblocage (1 de chaque côté). Lorsque les repères fi gurant sur les éléments de déblocage sont verts, cela signifi e que les crochets de verrouillage arrière sont bloqués.
4. UTILISATION DANS UN VÉHICULE
DANGER!
[MIDI_009] Vérifi ez toujours que la BASE TAKATA ISOFIX est bien fixée et ne l’utilisez jamais sans le siège TAKATA MIDI. Le non-respect de cette mesure met en danger la sécurité de votre enfant et des autres passagers.
IMPORTANT!
L'utilisation continue de la BASE TAKATA ISOFIX et du siège TAKATA MIDI peut provoquer des traces d'usure sur le siège du véhicule.
Fixation de la BASE TAKATA ISOFIX
Étape 1 – Dépliage de la jambe de force
Dépliez la jambe de force comme indiqué au chapitre 3 – Manipulation de base (Réglage de la jambe de force) et vérifi ez que la jambe est bien bloquée en position d'ouverture maximale.
IMPORTANT!
Pour vérifi er que la jambe de force est bloquée en position d'ouverture maximale, secouez-la légèrement.
Étape 2 – Installation sur le siège du véhicule [MIDI_027] Placez ensuite la BASE TAKATA ISOFIX sur le siège du véhicule. Vérifi ez que
- les connecteurs ISOFIX sont dirigés vers le dossier du siège du véhicule
- la jambe de force dépliée est orientée vers le plancher du véhicule.
Étape 3 – Extension des connecteurs ISOFIX
[MIDI_023] Appuyez à fond sur les boutons de réglage de la hauteur d'ISOFIX situés à l'intérieur des barres de verrouillage arrière tout en tirant sur les connecteurs ISOFIX pour les faire sortir au maximum. Pour cela, procédez comme indiqué au chapitre 3 – Manipulation de base (Réglage des connecteurs ISOFIX).
IMPORTANT!
La position d'extension maximale des connecteurs ISOFIX est reconnaissable au fait qu'aucun chiffre ne fi gure sur la face supérieure des connecteurs ISOFIX.
Étape 4 – Raccordement des connecteurs ISOFIX [MIDI_028] Placez les connecteurs ISOFIX ouverts de la BASE TAKATA ISOFIX devant les deux points d'ancrage ISOFIX du véhicule. Pressez les connecteurs ISOFIX contre les points d'ancrage ISOFIX du véhicule jusqu'à ce que vous entendiez 2 CLICS (1 CLIC par connecteur ISOFIX) et que les repères verts apparaissent sur les deux curseurs de déblocage.
IMPORTANT!
[MIDI_029] Si les deux points d'ancrage ISOFIX du véhicule sont diffi ciles à atteindre, insérez les adaptateurs fournis sur les deux points d'ancrage ISOFIX du véhicule. Cela facilite le raccordement sur le système ISOFIX et protège la housse du siège du véhicule.
DANGER!
Vérifi ez que les deux connecteurs ISOFIX sont correctement raccordés sur les points d'ancrage ISOFIX du véhicule. Le non-respect de cette mesure met en danger la sécurité de votre enfant et des autres passagers. Vérifi ez la solidité du raccordement des connecteurs ISOFIX sur les points d'ancrage ISOFIX du véhicule en secouant légèrement la BASE TAKATA ISOFIX.
Étape 5 – Ajustement sur le dossier du siège du véhicule
[MIDI_030] Appuyez à fond sur les deux boutons de réglage de la hauteur d'ISOFIX tout en poussant la BASE TAKATA ISOFIX jusqu'à ce qu'elle soit contre le dossier du siège du véhicule.
DANGER!
[MIDI_031] Une fois la BASE TAKATA ISOFIX fixée sur le siège du véhicule, vérifiez que les deux connecteurs ISOFIX sont correctement verrouillés dans la même position. Pour cela, secouez légèrement la BASE TAKATA ISOFIX et vérifi ez que le même chiffre (de 1 à 5) fi gure sur la face supérieure des deux connecteurs ISOFIX. Le non-respect de cette mesure met en danger la sécurité de votre enfant.
Étape 1 – Réglage de la jambe de force
[MIDI_032] Réglez la hauteur de la jambe de force comme indiqué au chapitre 3 - Manipulation de base (Réglage de la jambe de force), de telle sorte que l'extrémité inférieure de la jambe soit solidement appuyée sur le plancher du véhicule.
DANGER!
Vérifi ez que la hauteur de la jambe de force est correctement bloquée et que la jambe de force est solidement appuyée sur le plancher du véhicule. Le non-respect de cette mesure met en danger la sécurité de votre enfant et des autres passagers.
IMPORTANT!
Vérifi ez que la jambe de force est correctement bloquée à la hauteur requise en la tirant et en la poussant légèrement.
IMPORTANT!
Si vous constatez que la BASE TAKATA ISOFIX bouge sur le siège du véhicule, répétez toutes les étapes indiquées dans le présent chapitre 4 - Utilisation dans un véhicule (Fixation de la BASE TAKATA ISOFIX) jusqu'à ce que la base TAKATA ISOFIX soit correctement fi xée sur le siège du véhicule.
Installation du siège TAKATA MIDI dos à la route [MIDI\_033]
Étape 1 – Vérification de la BASE TAKATA ISOFIX
DANGER!
L'installation de TAKATA MIDI dans le véhicule doit se faire impérativement et exclusivement sur la BASE TAKATA ISOFIX. C'est pourquoi vous devez vérifier que la BASE TAKATA ISOFIX est correctement placée et solidement fi xée sur le siège du véhicule. Si vous constatez que la BASE TAKATA ISOFIX bouge sur le siège du véhicule, répétez toutes les étapes indiquées au chapitre 4 - Utilisation dans un véhicule (Fixation de la BASE TAKATA ISOFIX).
DANGER!
[Avertissement Airbag] N'installez JAMAIS un siège TAKATA MIDI dos à la route sur le siège avant si l'airbag est activé. Cela risque de provoquer des BLESSURES GRAVES, voire MORTELLES, et c'est INTERDIT PAR LA LOI! Selon le type de véhicule, l'airbag peut être désactivé soit par vous-même, soit par votre concessionnaire ou votre garagiste.
Étape 2 – Verrouillage de la BASE TAKATA ISOFIX [MIDI_034] Tournez le siège TAKATA MIDI en sens inverse de la marche et placez-le au milieu de la BASE TAKATA ISOFIX. Pressez ensuite les deux goupilles de blocage, situées sur le siège TAKATA MIDI au niveau des pieds, contre les crochets de verrouillage arrière de la BASE TAKATA ISOFIX. Guidez-vous à l'aide des flèches placées sur les côtés du siège TAKATA MIDI et sur les barres de verrouillage arrière de la BASE TAKATA ISOFIX. Les goupilles de blocage sont correctement raccordées sur les crochets de verrouillage arrière lorsque vous entendez un CLIC sur chacun des crochet de verrouillage arrière de la BASE TAKATA ISOFIX et qu'un repère vert apparaît sur les deux éléments de déblocage des crochets de verrouillage arrière.
[MIDI_035] Pour raccorder la tige de blocage au niveau de l'assise du siège TAKATA MIDI sur les crochets de verrouillage avant de la BASE TAKATA ISOFIX, appuyez sur le haut du dossier du TAKATA MIDI pour l'enclencher sur la BASE TAKATA ISOFIX jusqu'à ce qu'un CLIC se fasse entendre.
DANGER!
N'utilisez JAMAIS le siège TAKATA MIDI s'il n'est pas correctement raccordé sur la BASE TAKATA ISOFIX. Le raccordement correct du siège sur la base est signalé par 2 repères verts visibles sur les deux éléments de déblocage des crochets de verrouillage arrière.
IMPORTANT!
[MIDI_036] Vérifi ez que le siège TAKATA MIDI est correctement raccordé sur la BASE TAKATA ISOFIX en secouant légèrement le TAKATA MIDI dans tous les sens. Si le siège TAKATA MIDI n'est pas raccordé correctement sur la BASE TAKATA ISOFIX, répétez l'étape 2 - Verrouillage de la BASE TAKATA ISOFIX jusqu'à ce que le raccordement soit correct.
Installation du siège TAKATA MIDI face à la route [MIDI\_037]
Étape 1 – Vérifi cation de la BASE TAKATA ISOFIX
DANGER!
L'installation de TAKATA MIDI dans le véhicule doit se faire impérativement et exclusivement sur la BASE TAKATA ISOFIX. C'est pourquoi vous devez toujours vérifi er que la BASE TAKATA ISOFIX est correctement placée et solidement fi xée sur le siège du véhicule. Si vous constatez que la BASE TAKATA ISOFIX bouge sur le siège du véhicule, répétez toutes les étapes indiquées au chapitre 4 - Utilisation dans un véhicule (Fixation de la BASE TAKATA ISOFIX).
Étape 2 – Verrouillage de la BASE TAKATA ISOFIX [MIDI_038] Tournez le siège TAKATA MIDI dans le sens de la marche et placez-le au milieu de la BASE TAKATA ISOFIX. Pressez ensuite les deux goupilles de blocage situées sur le siège TAKATA MIDI au niveau de l'assise contre les crochets de verrouillage arrière de la BASE TAKATA ISOFIX. Guidez-vous à l'aide des flèches placées sur les côtés du siège TAKATA MIDI et sur les barres de verrouillage arrière de la BASE TAKATA ISOFIX. Les goupilles de blocage sont correctement raccordées sur les crochets de verrouillage arrière lorsque vous entendez un CLIC sur chacun des crochets de verrouillage arrière de la BASE TAKATA ISOFIX et qu'un repère vert apparaît sur les deux éléments de déblocage des crochets de verrouillage arrière.
[MIDI_039] Pour raccorder la tige de blocage au niveau des pieds du siège TAKATA MIDI sur les crochets de verrouillage avant de la BASE TAKATA ISOFIX, appuyez sur l'assise du TAKATA MIDI pour l'enclencher sur la BASE TAKATA ISOFIX jusqu'à ce qu'un CLIC se fasse entendre.
DANGER!
N'utilisez JAMAIS le siège TAKATA MIDI s'il n'est pas correctement raccordé sur la BASE TAKATA ISOFIX. Le raccordement correct du siège sur la base est signalé par 2 repères verts visibles sur les deux éléments de déblocage des crochets de verrouillage arrière.
IMPORTANT!
[MIDI_036] Vérifi ez que le siège TAKATA MIDI est correctement raccordé sur la BASE TAKATA ISOFIX en secouant légèrement le TAKATA MIDI dans tous les sens. Si le siège TAKATA MIDI n'est pas raccordé correctement sur la BASE TAKATA ISOFIX, répétez
l'étape 2 - Verrouillage de la BASE TAKATA ISOFIX jusqu'à ce que le raccordement soit correct.
Démontage du siège TAKATA MIDI de la BASE TAKATA ISOFIX
Étape 1 – Déblocage des crochets de verrouillage arrière
[MIDI_025] Le déblocage des deux crochets arrière est synchronisé. C'est pourquoi il suffit d'appuyer à fond sur l'un des deux éléments de déblocage de la barre de verrouillage arrière de la BASE TAKATA ISOFIX. En même temps, inclinez le siège TAKATA MIDI vers l'avant (dans le sens de la marche) pour dégager les goupilles de blocage du TAKATA MIDI des crochets de verrouillage arrière de la BASE TAKATA ISOFIX.
Étape 2 – Décrochage des crochets de verrouillage avant et retrait du siège
Décrochez la tige de blocage du siège TAKATA MIDI des crochets de verrouillage avant de la BASE TAKATA ISOFIX en poussant le siège TAKATA MIDI vers l'arrière (en sens inverse de la marche). Ensuite, vous pouvez soulever le siège TAKATA MIDI pour le séparer de la BASE TAKATA ISOFIX et le sortir du véhicule.
Démontage de la BASE TAKATA ISOFIX
Étape 1 – Déblocage des connecteurs ISOFIX Décrochez les deux connecteurs ISOFIX de la BASE TAKATA ISOFIX des points d'ancrage ISOFIX du véhicule en tirant les curseurs de déblocage des deux connecteurs ISOFIX vers l'avant (sens de la marche) Les deux connecteurs ISOFIX sont décrochés lorsque 2 repères rouges apparaissent sur la face supérieure des connecteurs (1 par connecteur ISOFIX).
Étape 2 – Repli des connecteurs ISOFIX
Appuyez à fond sur le bouton gauche de réglage de la hauteur d'ISOFIX situé à l'intérieur de la BASE TAKATA ISOFIX tout en poussant le connecteur ISOFIX gauche pour le faire rentrer complètement à l'intérieur de la BASE TAKATA ISOFIX.
Les deux connecteurs ISOFIX doivent être repliés séparément. Vous devez donc répéter l'étape 2 pour faire rentrer le connecteur ISOFIX droit.
IMPORTANT!
La position d'extension minimale des connecteurs ISOFIX est reconnaissable au fait que tous les chiffres de 1 à 5 fi gurent sur la face supérieure des connecteurs ISOFIX. Étape 3 – Repli de la jambe de force et retrait de la base ISOFIX
Repliez la jambe de force comme indiqué au chapitre 3 - Manipulation de base (Réglage de la jambe de force). Vous pouvez ensuite sortir la BASE TAKATA ISOFIX du véhicule.
5. SÉCURITÉ DE L'ENFANT
IMPORTANT!
Pour la sécurité de votre enfant, faites-le toujours monter et descendre du côté du trottoir ou du bord de route.
Étape 1 – Réglage du coussin réducteur d'assise et du harnais
[MIDI_018 + MIDI_019] Avant d'installer votre enfant dans le siège TAKATA MIDI, ouvrez la boucle et desserrez le harnais comme indiqué au chapitre 3 - Manipulation de base (Desserrage du harnais et ouverture de la boucle) et placez les sangles sur les côtés.
[MIDI_006 + MIDI_007] Une fois votre enfant installé dans le siège TAKATA MIDI, faites passer les bretelles sur ses épaules et la sangle sous-abdominale sur son bassin, sans vriller les sangles, ni les emmêler.
ATTENTION!
[MIDI_041] Vérifiez que le coussin réducteur d'assise et les points de passage des bretelles sont positionnés correctement. Les parties latérales du coussin réducteur d'assise, garnies avec les coussinets AIRPADS de protection, doivent être situées au niveau de la tête et au-dessus des épaules de l'enfant. Les points de passage des bretelles sont positionnés correctement lorsque :
√ [MIDI_042] sur le TAKATA MIDI orienté dos à la route,
ils se trouvent légèrement au-dessous des épaules de l'enfant. Si ce n'est pas le cas, modifiez la position du coussin réducteur d'assise en conséquence en le poussant vers le haut ou vers le bas.
√ [MIDI_043] sur le TAKATA MIDI orienté face à la route,
ils se trouvent légèrement au-dessus des épaules de l'enfant. Si ce n'est pas le cas, modifiez la position du coussin réducteur d'assise en conséquence en le poussant vers le haut ou vers le bas.
Étape 2 – Fermeture de la boucle
[MIDI_044 a + b] Pour fermer la boucle du harnais du TAKATA MIDI, assemblez les deux languettes magnétiques du harnais.
Enfoncez fermement les deux languettes dans la boucle jusqu'à ce qu'un CLIC se fasse entendre.
DANGER!
À chaque utilisation, vérifi ez toujours que les languettes sont bien enfoncées et que la boucle du harnais est correctement verrouillée. Pour cela, tirez les languettes vers le haut sans appuyer sur le bouton rouge de la boucle.
Étape 3 – Réglage de la sangle sous-abdominale
DANGER!
Faites passer la sangle sous-abdominale très bas pour qu'elle protège le bassin de votre enfant. Si la sangle sous-abdominale se trouve au niveau de l'abdomen, la sécurité de votre enfant n'est pas assurée en cas d'accident.
Vérifi ez que le coussinet de rembourrage placé derrière la boucle est bien en place pour protéger votre enfant des parties en plastique de la boucle.
Étape 4 – Ajustage du harnais
[MIDI_045 a + b] Pour tendre le harnais, tirez l'extrémité de la sangle de tension centrale vers l'avant, et non pas vers le haut ou vers le bas.
ATTENTION!
Le harnais est correctement tendu lorsque vous ne pouvez plus passer qu'un seul doigt entre la bretelle et l'épaule votre enfant.
Étape 5 – Vérification des coussinets de protection
DANGER!
[MIDI_041] Vérifi ez à chaque utilisation que les coussinets AIRPADS sont correctement insérés dans les poches prévues à cet effet sur le coussin réducteur d'assise. Le non-respect de cette mesure met en danger la sécurité de votre enfant en cas d'accident.
Étape 6 – Vérification de la taille
DANGER!
[MIDI_008] À chaque utilisation, vérifi ez que la tête de votre enfant est intégralement protégée par les parties latérales du TAKATA MIDI jusqu'au sommet du crâne. Si la tête de l'enfant n'est pas intégralement protégée par les parties latérales jusqu'au sommet du crâne, sa sécurité n'est plus assurée en cas d'accident. Si tel est le cas, nous vous conseillons de changer de modèle et de passer au TAKATA MAXI.
Liste de vérification - Sécurité de l'enfant :
Vérifi ez les points suivants :
- 1 a position du coussin réducteur d'assise et la hauteur des bretelles du siège TAKATA MIDI sont correctement réglées (conformément aux indications du présent manuel d'utilisation) ;
- la sangle sous-abdominale ne passe pas sur l'abdomen de l'enfant ;
- la boucle du harnais et les languettes de la boucle sont correctement fermées ;
- le harnais est correctement ajusté sur votre enfant et aucune sangle n'est vrillée ;
- la tête de votre enfant est intégralement protégée par les parties latérales du TAKATA MIDI jusqu'au sommet du crâne ;
- les coussinets AIRPADS sont correctement insérés à chaque utilisation dans les poches prévues à cet effet sur le coussin réducteur d'assise.
Sortir l'enfant du siège
[MIDI_046 a - d] Avant de sortir votre enfant du siège TAKATA MIDI, vous devez ouvrir la boucle et desserrer le harnais. Pour cela, reportez-vous aux indications fi gurant au chapitre 3 - Manipulation de base (Desserrage du harnais et ouverture de la boucle). Ensuite, vous pouvez sortir l'enfant du siège TAKATA MIDI.
6. ENTRETIEN ET STOCKAGE
Retrait des housses
Étape 1 – Démontage des bretelles
[MIDI_047] Pour retirer les housses, décrochez tout d'abord les bretelles de l'élément de liaison avec la sangle de tension centrale, situé sous le siège TAKATA MIDI. [MIDI_048] Tirez ensuite sur les deux bretelles pour les sortir entièrement du coussin réducteur d'assise et des fourreaux de protection des épaules.
IMPORTANT!
Vous ne pouvez pas faire sortir les bretelles du coussin réducteur d'assise en tirant simplement sur les deux fourreaux de protection des épaules.
Étape 2 – Ouverture de la boucle
[MIDI_049] Ouvrez la boucle, séparez les languettes et placez les deux sangles sur les côtés.
Étape 3 – Retrait du coussin réducteur d'assise [MIDI_050] Retirez le coussin réducteur d'assise de la plaque dorsale en le plaçant dans la position la plus haute, puis en retirant par le bas la poche inférieure au dos du coussin réducteur d'assise de la plaque dorsale. Ensuite, retirez le coussin réducteur d'assise de la plaque dorsale par le haut.
Étape 4 – Retrait des coussinets de protection latérale (AIRPADS)
DANGER!
Les coussinets de protection AIRPADS garnissant le coussin réducteur d'assise ne sont pas lavables et doivent impérativement être retirés du coussin réducteur d'assise avant de laver celui-ci.
[MIDI_051] Pour cela, étalez le coussin réducteur d'assise sur une surface plane, en plaçant la face avant dessous. Vous avez ainsi accès à l'ouverture de la housse au dos et vous pouvez retirer les AIRPADS qui se trouvent à l'intérieur de chacune des parties latérales du coussin réducteur d'assise, comme indiqué sur le schéma ci-contre.
Étape 5 - Déhoussage
Une fois le coussin réducteur d'assise retiré, ramenez la plaque dorsale en position basse. Ouvrez les éléments en plastique situés sur les bords de la housse. Ensuite, sortez les sangles et la boucle du harnais de la housse et retirez toute la housse de la coque.
Rehoussage
Pour remettre en place correctement toutes les housses du siège TAKATA MIDI, suivez dans l'ordre inverse les instructions du paragraphe précédent «Retrait des housses».
DANGER!
[MIDI_052] Après avoir enfi lé les deux bretelles dans la plaque dorsale, vérifi ez que les sangles passent par-dessus les deux boulons métalliques.
[MIDI_053] Vérifi ez également que les sangles ne sont pas vrillées, ni emmêlées au niveau de l'élément de liaison avec la sangle de tension centrale sous le TAKATA MIDI.
DANGER!
[MIDI_054] Vérifi ez à chaque utilisation que les coussinets AIRPADS sont correctement insérés dans les poches prévues à cet effet sur le coussin réducteur d'assise et que le dispositif du harnais est bien en place et fonctionne correctement. Vérifi ez que le siège TAKATA MIDI n'est pas endommagé. En cas de doute, contactez le service clientèle TAKATA. Le non-respect de cette mesure met en danger la sécurité de votre enfant en cas d'accident.
Nettoyage et entretien
Les housses du siège auto TAKATA MIDI (coussin réducteur d'assise et housse de la coque) sont amovibles et lavables.
IMPORTANT!
Suivez toujours les instructions d'entretien sur les étiquettes respectives des housses pour savoir si celles-ci peuvent être lavées en machine ou doivent être lavées à la main. Respectez en priorité les consignes d'entretien indiquées sur les étiquettes respectives des différentes housses.
DANGER!
Les coussinets de protection AIRPADS garnissant le coussin réducteur d'assise ne sont pas lavables et doivent impérativement être retirés du coussin réducteur d'assise avant de laver celui-ci.
Vérifiez après chaque lavage que les coussinets AIRPADS sont correctement insérés dans les poches prévues à cet effet sur le coussin réducteur d'assise. Le non-respect de cette mesure met en danger la sécurité de votre enfant en cas d'accident.
Les parties en plastique peuvent se nettoyer à l'eau claire ou avec une solution savonneuse douce. Pour éviter la formation de moisissure, le siège TAKATA MIDI doit être conservé dans un endroit sec et bien aéré.
7. CONSIGNES POUR L'ÉLIMINATION
Pour la mise au rebut de l'emballage ou du siège auto TAKATA MIDI, respectez la règlementation correspondante et les règles environnementales en vigueur dans votre pays, ainsi que les indications relatives aux matériaux notifiées sur l'emballage ou sur les composants du siège.
8. SERVICE CLIENTÈLE
En vue d'apporter continuellement de nouvelles améliorations au siège TAKATA MIDI, nous vous invitons à nous faire part de vos commentaires. Merci d'envoyer vos remarques concernant le design, la facilité d'utilisation, les matériaux, le matériel d'utilisation, etc. au service clientèle TAKATA à l'adresse suivante :
Téléphone : 00800 65432178
(tous les jours de 8 h 00 - 18 h 00)
SOMMARIO
- PANORAMICA DEI COMPONENTI
- AVVERTENZE DI SICUREZZA PRIMA DELL'USO DI TAKATA MIDI
- ISTRUZIONI BASE
- UTILIZZO A BORDO DI UN VEICOLO
- COME FISSARE IL BAMBINO
- CURA E MANUTENZIONE
- CONSIGLI PER LO SMALTIMENTO
- ASSISTENZA
