GEBRUIKSAANWIJZING Midi Takata

Begripsverklaring In deze gebruiksaanwijzing zijn belangrijke onder- werpen met het volgende symbool gemarkeerd: WAARSCHUWING! Foutief gebruik kan dodelijk of ernstig letsel tot gevolg hebben LET OP! Foutief gebruik kan letsel tot gevolg hebben OPMERKING! Praktische tips voor het gebruik van de TAKATA MIDI

verboden LET OP! Lees deze gebruiksaanwijzing voor gebruik van het autokinderzitje TAKATA MIDI zorgvuldig door en volg de aanwijzingen. Bewaar deze gebruiksaanwijzing zorgvuldig (bv. in het vak voor de gebruiksaanwijzing aan de achterzijde van de TAKATA ISOFIX BASE), zodat u het altijd bij de hand hebt, mocht u het nodig hebben. Houd u verder aan de aanwijzingen van de autofabrikant van het voertuig waarin de TAKATA MIDI wordt ingebouwd en rij altijd voorzichtig. OPMERKING! We wijzen u erop dat de TAKATA MIDI bij een ongeval uw kind niet altijd tegen verwondingen kan beschermen. © Copyright 2012 [308 05 09 10 _ 04.12] TAKATA AG. De hier geboden informatie is zonder voorafgaan- de kennisgeving aan veranderingen onderhevig. TAKATA AG is niet aansprakelijk voor technische fouten of omissies in deze informatie. Tekst en afbeeldingen zijn eigendom van TAKATA AG en mogen zonder toestemming van TAKATA AG niet worden gekopieerd of op andere wijze gebruikt. Het gekochte product kan in bepaalde omstandigheden van de beschrijving in deze gebruiksaanwijzing afwijken. De actuele gebruiksaanwijzing kunt u via onze TAKATA Service (zie hoofdstuk 8 – Service) of via www.takata-childseats.com opvragen.

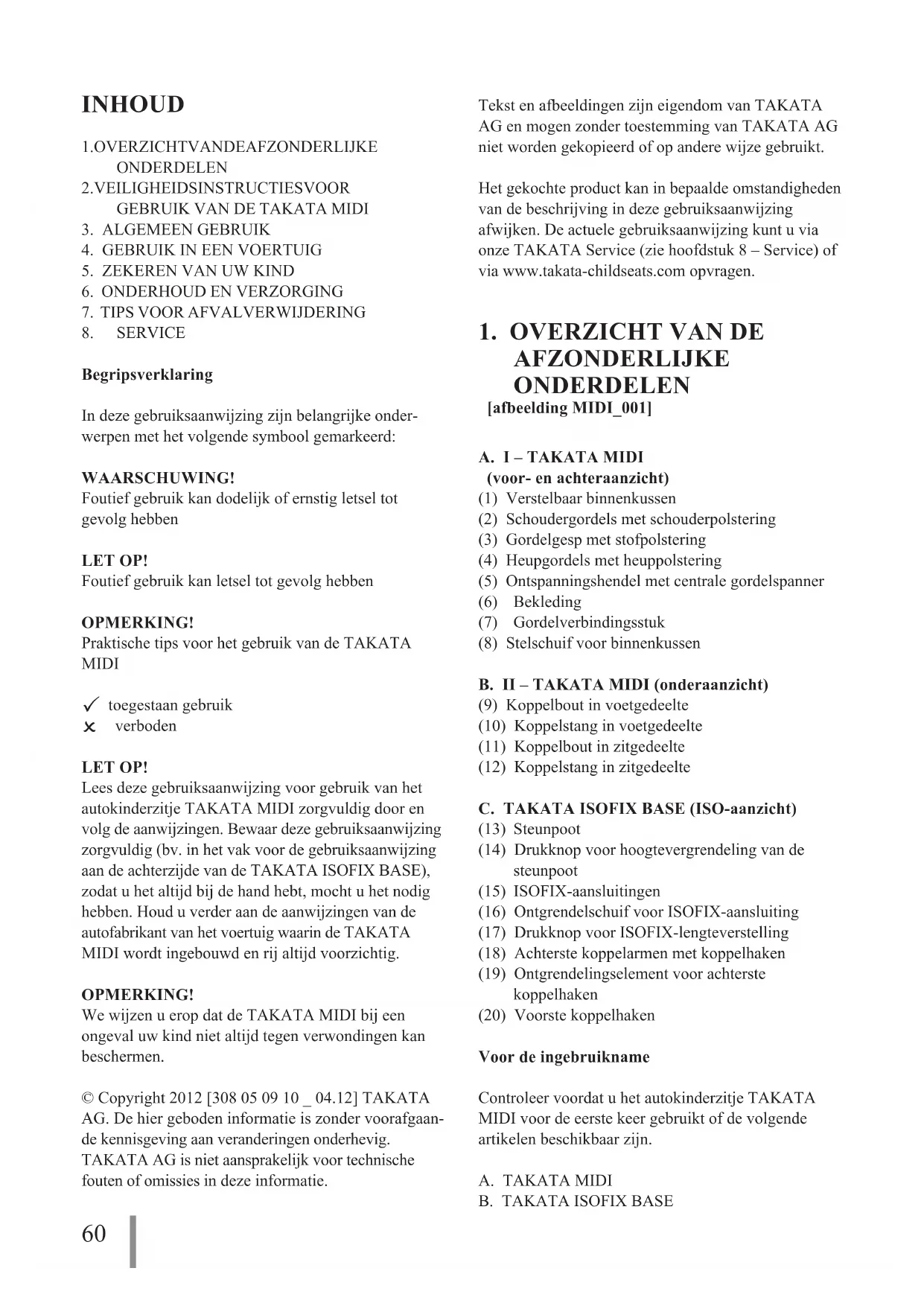

AFZONDERLIJKE ONDERDELEN [afbeelding MIDI_001]

(voor- en achteraanzicht) (1) Verstelbaar binnenkussen (2) Schoudergordels met schouderpolstering (3) Gordelgesp met stofpolstering (4) Heupgordels met heuppolstering (5) Ontspanningshendel met centrale gordelspanner (6) Bekleding (7) Gordelverbindingsstuk (8) Stelschuif voor binnenkussen B. II – TAKATA MIDI (onderaanzicht) (9) Koppelbout in voetgedeelte (10) Koppelstang in voetgedeelte (11) Koppelbout in zitgedeelte (12) Koppelstang in zitgedeelte C. TAKATA ISOFIX BASE (ISO-aanzicht) (13) Steunpoot (14) Drukknop voor hoogtevergrendeling van de steunpoot (15) ISOFIX-aansluitingen (16) Ontgrendelschuif voor ISOFIX-aansluiting (17) Drukknop voor ISOFIX-lengteverstelling (18) Achterste koppelarmen met koppelhaken (19) Ontgrendelingselement voor achterste koppelhaken (20) Voorste koppelhaken Voor de ingebruikname Controleer voordat u het autokinderzitje TAKATA MIDI voor de eerste keer gebruikt of de volgende artikelen beschikbaar zijn.

C. Gebruiksaanwijzingen voor de TAKATA MIDI en de TAKATA ISOFIX BASE D. Voertuiglijst voor de TAKATA ISOFIX BASE E. Toevoerstukken Mochten artikelen ontbreken of beschadigd zijn, gebruik de TAKATA MIDI dan niet en neem contact op met uw handelaar of onze TAKATA Service (zie hoofdstuk 8 – Service). Om u snel antwoord te kunnen geven, verzoeken we u om het goedkeuringsnummer op het goedkeuringslabel (aan de buitenzijde) van de TAKATA MIDI te vermelden. In noodgevallen [MIDI_002] In een noodgeval zoals een ongeluk of iets dergelijks, moet u vooral rustig blijven en paniek vermijden. Red uw kind als volgt:

1. Open de gordel door op de ontgrendelknop van

de gordelgesp te drukken en maak de gordel om het kind los.

2. Neem uw kind voorzichtig uit de TAKATA MIDI.

OPMERKING! Wanneer de gordel niet kan worden geopend door op de ontgrendelknop te drukken, snij de gordelbanden dan door en neem uw kind uit de TAKATA MIDI.

BASE is een ISOFIX-kinderbeveiligings-systeem. Het is goedgekeurd volgens ECE- reglement 44, wijzigingsserie 04 voor algemeen gebruik in voertuigen met ISOFIX-verankerings- systemen.

2. Het past in voertuigen met goedgekeurde

ISOFIX-inbouwposities (als vermeld in het autohandboek), afhankelijk van de categorie kinderzitje en de testinstallatie.

3. De gewichtsklasse en de ISOFIX-maatklasse

waarvoor dit product is bedoeld, is: A, B, B1, C, D. LET OP! Het autokinderzitje TAKATA MIDI is getest en uitsluitend in combinatie met de TAKATA ISOFIX BASE offi cieel goedgekeurd conform de Europese norm voor kinderbeveiligingssystemen ECE-R44/04. OPMERKING! De bevestiging van de TAKATA MIDI in het voertuig met de TAKATA ISOFIX BASE aan de ISOFIX- verankeringspunten in het voertuig voldoet aan de vereisten voor ‚semi-universele‘ toelating. Een dergelijke bevestiging is alleen geschikt voor bepaalde stoelen van bepaalde voertuigen. In de bijgaande voertuiglijst vindt u een overzicht van de voertuigen en voertuig- stoelen, die ten tijde van de fabricage geschikt zijn voor deze wijze van bevestigen. Verder kunt u op onze website www.takata-childseats.com de actuele voertuiglijst opvragen. LET OP! De goedkeuring volgens ECE-R44/04 vervalt indien u wijzigingen aan de TAKATA MIDI of de TAKATA ISOFIX BASE aanbrengt zonder goedkeu- ring door TAKATA AG. De goedkeuringssticker met het conformiteitsteken (hoofdletter E in een cirkel) en het goedkeuringsnummer vindt u aan de buitenzijde van de TAKATA MIDI en aan de onderzijde van de TAKATA ISOFIX BASE [ECE]. De TAKATA MIDI voldoet aan de volgende ISOFIX-maatklassen: KLASSE 1 GEWICHT 9 - 18 kg LEEFTIJD ca. 9 maanden tot 3,5 jaar RICHTING Achterwaarts gericht (tot ca. 1,5 - 2 jaar) ISOFIX-maatklasse C, D RICHTING Voorwaarts gericht ISOFIX-maatklasse A, B, B1 OPMERKING! De leeftijdsindicatie is slechts een vrijblijvende richtwaarde. Volg altijd de instructies in hoofdstuk 5 – Zekeren van uw kind (Stap 1 – Binnenkussen en gordel instellen en omdoen). WAARSCHUWING! De bevestiging van de TAKATA MIDI in het voertuig mag uitsluitend met de TAKATA ISOFIX BASE aan de ISOFIX-verankeringspunten in het voertuig plaatsvinden. De TAKATA MIDI is technisch niet ontworpen voor bevestiging in een voertuig via een driepuntsgordel en dit is dus niet toegestaan. Indien u deze waarschuwingstips niet opvolgt, dan brengt u de veiligheid van uw kind en eventuele andere passagiers in gevaar bij een ongeluk.

en62 OPMERKING! De ISOFIX-verankeringen in het voertuig zijn metalen beugels, die zich tussen de zitting en de rugleuning van de autostoel bevinden, die door de stoelbekleding of door plastic doppen afgedekt kunnen zijn. Raadpleeg het handboek van uw voertuig om te achterhalen waar en hoe u de ISOFIX-verankeringen kunt vinden en vrijmaken. WAARSCHUWING! Kinderen moeten in de TAKATA MIDI met behulp van het geïntegreerde gordelsysteem worden gezekerd. LET OP! De TAKATA MIDI mag niet achterwaarts gericht op een passagiersstoel met geactiveerde airbag voor de bijrijder worden gebruikt. Indien de airbag voor de bijrijder is uitgeschakeld en de autofabrikant de passagiersstoel als geschikt heeft aangeduid voor de autokinderzitjesgroep, dan mag u de TAKATA MIDI op de passagiersstoel gebruiken. Houd u bij gebruik van de TAKATA MIDI op de passagiersstoel altijd aan de aanwijzingen van de autofabrikant

• ten aanzien van uitschakeling van de passagiersairbag,

• of de passagiersstoel als geschikt is benoemd,

• en of deze met ISOFIX-verankeringspunten is uitgerust. Het kinderzitje TAKATA MIDI mag in de VS, Canada, Australië en Groot-Britannië niet bedrijfsmatig worden verhandeld, verkocht of gebruikt. Checklist – Installatie in het voertuig [MIDI_003] Autostoel

door de autofabrikant als geschikt aangeduid voor deze klasse autokinderzitjes

niet door de autofabrikant als geschikt aangeduid voor deze klasse autokinderzitjes Autostoelrichting

Zijdelings Veiligheidssysteem van autostoel voor bevestiging met de TAKATA ISOFIX BASE

Driepunts veiligheidsgordel

Tweepunts veiligheidsgordel Richting kinderzitje

tegen de rijrichting in

in de rijrichting WAARSCHUWINGSTIPS: [MIDI_004] Laat uw kind nooit onbeheerd in het voertuig achter. [MIDI_005] Plaats uw kind altijd voorafgaand en nooit tijdens de rit in het autokinderzitje TAKATA MIDI. Neem het kind tijdens de rit niet uit het zitje. [MIDI_006 + MIDI_007] Let erop dat gordelbanden niet verdraaien en dat ze nauw om schouders en heup aansluiten, wanneer u het kind in de TAKATA MIDI vastgespt. Breng de heupgordel laag aan, zodat het bekkenge- deelte van uw kind goed wordt beschermd. Als de heupgordel over de buik van het kind loopt, dan loopt het kind risico bij een ongeluk. [MIDI_008] Let erop dat de kruin van uw kind zich onder de bovenkant van de schaal van de TAKATA MIDI bevindt. Komt de kruin van uw kind boven de schaalrand uit, dan loopt het kind risico bij een ongeluk. Zodra de kruin van uw kind in de hoogste positie van het binnenkussen tot de schaalrand komt of daar boven, moet u overstappen op het autokinderzitje TAKATA MAXI. [MIDI_041] Let er bij het gebruik op dat de AIRPADS op juiste wijze in de daarvoor bestemde binnenzakken van de verstelbare binnenkussens zijn geplaatst. Indien u deze waarschuwingstips niet opvolgt, dan loopt het kind risico bij een ongeluk. [MIDI_009] Zet de TAKATA MIDI altijd goed vast in de auto zodat hij niet naar voren slingert als u plotseling moet remmen, ook als er geen kind in de TAKATA MIDI zit. Zo voorkomt u dat de TAKATA MIDI bij een ongeluk of plotseling remmen naar voren wordt geslingerd. [MIDI_010] Beschadig de gordel niet met messen of andere scherpe voorwerpen (zowel de autogordel als de gordels van de TAKATA MIDI). Het autokinderzit- je TAKATA MIDI functioneert niet meer naar behoren (bv. vermindering van het risico op letsel), als de gordels zijn beschadigd of ingesneden.63 [MIDI_011] Om de beveiligingsfunctie van de TAKATA MIDI te behouden, mag u het zitje niet uit elkaar nemen op andere wijze dan in deze gebruik- saanwijzing beschreven. Verwijder of vervang onderdelen niet door materialen die niet door TAKATA AG zijn goedgekeurd. [MIDI_012] Vervang de TAKATA MIDI na een ongeval door een nieuwe TAKATA MIDI. Er kan namelijk schade zijn ontstaan die niet aan de buitenkant zichtbaar is. Indien u deze waarschuwingstips niet opvolgt, dan loopt het kind risico bij een ongeluk. [MIDI_013] De TAKATA MIDI kan heet worden bij sterke blootstelling aan de zon. Om te voorkomen dat uw kind zich brandt aan hete onderdelen, dient een volwassene de kunststof en metalen onderdelen van de TAKATA MIDI voor gebruik altijd te controleren op temperatuur. [MIDI_014] Installeer het autokinderzitje TAKATA MIDI dusdanig dat vaste onderdelen (kunststof onderdelen, etc.) niet tussen de autodeuren beklemd kunnen raken. [MIDI_015] Laat geen scherpe, puntige of zware voorwerpen in de auto liggen. Bij een ongeval kunnen deze voorwerpen rond geslingerd worden en ernstige verwondingen bij kinderen of andere voertuiginzittenden veroorzaken. Ook bagage of andere losse voorwerpen die bij een botsing rond geslingerd kunnen worden, kunnen verwondingen bij kinderen en andere voertuiginzittenden veroorzaken en moeten dus goed vastgezet worden. Zet uw kind altijd goed vast met de gordels van de TAKATA MIDI, ook als u de TAKATA MIDI niet in de auto gebruikt, bijvoorbeeld wanneer u de TAKATA MIDI met het kind ronddraagt of neerzet. Plaats de TAKATA MIDI met kind nooit (met of zonder toezicht) op een verhoogd, scheef of oneffen vlak (bv. op een tafel, een commode, een trap, een oprit, etc.). [MIDI_016] Gebruik de TAKATA MIDI met de originele overtrekken, de originele AIRPADS en zijdelingse crash-kussens. Deze materialen vormen een essentieel onderdeel van het beschermingssysteem en zijn speciaal voor gebruik met de TAKATA MIDI ontwikkeld. OPMERKING! Laat uw kind niet te lang in de TAKATA MIDI zitten. We raden een tijdsduur van telkens maximaal 1 tot 2 uur aan. Het is voor de spierontwikkeling van uw kind heel belangrijk zijn positie regelmatig te veranderen door het kind bijvoorbeeld bij pauzes uit de TAKATA MIDI te nemen. OPMERKING! De TAKATA MIDI is ontworpen voor een gebruiks- duur van circa 6 jaar na aankoop. Kunststof is onderhevig aan een algemeen verouderingsproces (met name bij blootstelling aan direct zonlicht). Door dit verouderings- proces kunnen de eigenschappen van de TAKATA MIDI negatieve veranderen ondergaan die niet met het blote oog waarneembaar zijn. Neem bij verdere vragen over deze instructies contact op met de TAKATA Service (zie hoofdstuk 8 – Ser- vice).

LET OP! Zorg altijd voor een stabiele ondergrond bij gebruik van het autokinderzitje TAKATA MIDI en de TAKATA ISOFIX BASE. LET OP! Klem uw vingers of andere lichaamsdelen niet tussen de draai- en uittrekbare onderdelen van dit kinderzitje vast. TAKATA MIDI De positie van het binnenkussen en de schoudergordel verstellen Naar gelang de grootte van het kind moet de positie van het binnenkussen en de schoudergordel van het autokinderzitje TAKATA MIDI afgesteld worden, om optimaal gebruikscomfort en maximale beveiliging bij ongelukken voor het kind te garanderen. Het binnenkussen en de schoudergordels van de TAKATA MIDI kunnen door middel van een verstelmechanisme in zes standen worden ingesteld. OPMERKING! Let er bij het verstellen van de positie van het binnen- kussen en de schoudergordel op dat de TAKATA MIDI op de juiste plek in het voertuig is geïnstalleerd.

en64 WAARSCHUWING! Let er bij het gebruik op dat de AIRPADS op juiste wijze in de daarvoor bestemde binnenzakken van de verstelbare binnenkussens zijn geplaatst. Indien u deze waarschuwingstips niet opvolgt, dan loopt het kind risico bij een ongeluk. Stap 1 – Ontgrendel het verstelbare binnenkussen [MIDI_017] Druk de stelschuif voor het binnenkussen aan de achterzijde van het autokinderzitje TAKATA MIDI tot aan de aanslag samen. Stap 2 – Verstellen en vergrendelen van het binnen- kussen Houd de stelschuif ingedrukt terwijl u het binnenkussen omhoog of omlaag schuift, om de positie van het binnenkussen en de schoudergordel aan de grootte van het kind aan te passen. Laat de stelschuif voor het binnenkussen weer los. De stelschuif is in deze stand vergrendeld als de metalen buizen aan beide zijden in de rasterlijst vallen. LET OP! Controleer bij elke verstelling of de stelschuif ver- grendeld is. Daartoe kunt u de stelschuif met lichte druk naar boven of onder proberen te verschuiven zonder deze samen te drukken. Het is mogelijk dat het binnenkussen nog beter op de grootte van uw kind moet worden afgesteld. Tips voor het instellen van de juiste positie vindt u in hoofdstuk 5 – Zekeren van uw kind (Stap 1 – Binnenkussen en gordel instellen en omdoen). Gordels losmaken en gordelgesp openen Voordat u uw kind in het autokinderzitje TAKATA MIDI zet of het eruit neemt, moet de gordelgesp worden geopend en de gordels losgemaakt worden. De TAKATA MIDI is voorzien van een centrale ontspanningshendel waarmee u de gordels losser kunt maken. Stap 1 – Ontspannen van de gordelklem [MIDI_023] Om de gordels te ontspannen, trekt u de ontspanningshendel van de gordels naar boven en houdt u hem in deze stand. Stap 2 – Gordels losser maken Trek tegelijkertijd de schoudergordels voorzichtig tot aan de aanslag naar voren. Stap 3 – Openen van de gordelgesp [MIDI_019] Open de gordelgesp door op de rode knop daarop te drukken en trek de tongen van de gordelgesp los. De beide gesptongen worden magnetisch bij elkaar gehouden en kunnen eenvoudig los worden getrokken en tijdelijk worden weggelegd.

Instellen van de steunpoot Stap 1 – Uitklappen van de steunpoot [MIDI_020] Pak de steunpoot aan de onderzijde van de TAKATA ISOFIX BASE, trek de steunpoot uit de transportstand en zwaai de steunpoot tot aan de aanslag schuin omhoog. Zodra de aanslag is bereikt, wordt de steunpoot op het eind van het draaibereik vergrendeld door een veer. Stap 2 – Ontgrendelen en verstellen van de steunpoot [MIDI_021] Houd de drukknop voor de hoogtever- grendeling van de steunpoot tot aan de aanslag ingedrukt en schuif de steunpoot dan uit of in. Laat de drukknop op de gewenste positie los en controleer of de steunpoot op de juiste hoogte is vergrendeld. Dit wordt aangegeven door een klikgeluid en een groene markering bovenop de drukknop. WAARSCHUWING! Als de steunpoot niet op de juiste hoogte wordt ingesteld, dan kan dit bij een ongeval tot ernstig letsel bij uw kind of andere voertuiginzittenden leiden. Stap 3 – Inklappen en fi xeren van de steunpoot [MIDI_022] Om de steunpoot in te klappen, zet u de steunpoot eerst in de tweede hoogtestand (van boven). Vervolgens trekt u de steunpoot tegen de veerdruk in tot aan de aanslag naar onder toe terwijl u de steunpoot tegelijkertijd in de richting van de onderkant van de basis draait. Ter fi xering drukt u de steunpoot in de transportstand. De poot is in de transportstand wanneer u een klikgeluid hoort. Instellen van de ISOFIX-aansluitingen Beide ISOFIX-aansluitingen van de TAKATA ISOFIX BASE moeten overeenkomstig de positie van de ISOFIX-verankeringen in het voertuig worden ingesteld. Hiertoe kunnen beide ISOFIX-aansluitingen onafhankelijk van elkaar op zes verschillende standen worden ingesteld. De standen worden door middel van de cijfers 1 t/m 5 bovenop beide ISOFIX-aansluitingen65 aangegeven. Bij stand 6 zijn de ISOFIX-aansluitingen volledig uitgetrokken. U ziet dan geen cijferaanduiding meer aan de bovenkant van de ISOFIX-aansluitingen. Stap 1 – Ontgrendelen van de ISOFIX-lengteverstelling [MIDI_023] Druk de linkerdrukknop voor de ISOFIX-lengteverstelling aan de binnenzijde van de TAKATA ISOFIX BASE helemaal in en houd hem in deze positie. Stap 2 – Verstellen van de ISOFIX-aansluitingen Trek gelijktijdig de linker-ISOFIX-aansluiting aan de linkerbuitenzijde van de TAKATA ISOFIX BASE in de gewenste stand. Stap 3 – Vergrendelen van de ISOFIX-lengteverstelling Vervolgens laat u de drukknop en de ISOFIX-aanslui- ting los en controleert u of de ISOFIX-aansluiting in zijn stand is gefi xeerd. Dit wordt aangegeven door een groene markering op de drukknop en een klikgeluid. OPMERKING! De beide ISOFIX-aansluitingen moeten afzonderlijk van elkaar worden ingesteld. Herhaal daarom stap 1 t/m 3 voor de rechter-ISOFIX-aansluiting. WAARSCHUWING! [MIDI_024] Zorg er bij het monteren van de TAKATA ISOFIX BASE in het voertuig voor dat beide ISOFIX-aansluitingen in dezelfde stand staan. Dit controleert u aan de hand van de cijfers 1 t/m 5 op de bovenkant van de ISOFIX-aansluitingen of doordat de ISOFIX-aansluitingen volledig zijn uitgetrokken. Indien u deze waarschuwingstips niet opvolgt, dan brengt u de veiligheid van uw kind en eventuele andere passagiers in gevaar bij een ongeluk. Stap 4 – Ontgrendelen van de ISOFIX-aansluitingen [MIDI_025] Ontgrendel de linker- en rechter-ISOFIX- aansluiting door vanaf boven de ontgrendelschuiven vast te pakken en de schuiven in de richting van de steunpoot te trekken. De ISOFIX-aansluitingen zijn ontgrendeld wanneer u aan de bovenkant van elke ontgrendelschuif een rode markering ziet. Indien u een groene markering ziet, is de ISOFIX-aansluiting vergrendeld. Ontgrendelen van de achterste koppelhaken [MIDI_026] De TAKATA MIDI wordt voor en achter in koppelhaken op de TAKATA ISOFIX BASE geklikt. Om de TAKATA MIDI te ontkoppelen van de TAKATA ISOFIX BASE, hoeft u alleen de achterste koppelhaken te ontgrendelen. De beide achterste haken worden tegelijkertijd ontgrendeld. U hoeft dus slechts een van de ontgrendelingselementen aan de buitenzijde van de achterste koppelarmen naar onderen te drukken. De twee achterste koppelhaken zijn ontgrendeld wanneer u aan de bovenkant van elk ontgrendelingselement een rode markering ziet. Indien u een groene markering op de ontgrendelingselemen- ten ziet, dan zijn de achterste koppelhaken vergrendeld.

VOERTUIG WAARSCHUWING! [MIDI_009] Zorg dat u de TAKATA ISOFIX BASE niet ongemonteerd of zonder de TAKATA MIDI gebruikt. Indien u deze waarschuwingstips niet opvolgt, dan brengt u de veiligheid van uw kind en eventuele andere passagiers in gevaar. OPMERKING! We kunnen niet uitsluiten dat bij langduring gebruik van de TAKATA ISOFIX BASE en de TAKATA MIDI de voertuigzitting slijtagesporen gaat vertonen. Monteren van de TAKATA ISOFIX BASE Stap 1 – Uitklappen van de steunpoot Klap de steunpoot uit zoals beschreven in hoofdstuk 3 – Algemeen gebruik (Instellen van de steunpoot) en zorg ervoor dat het draaibereik van de steunpoot goed vergrendeld is. OPMERKING! Controleer of de steunpoot goed vergrendeld is door deze licht te schudden met uw hand. Stap 2 – Plaatsing op de voertuigstoel [MIDI_027] Plaats de TAKATA ISOFIX BASE vervolgens op de voertuigstoel. Zorg er daarbij voor dat

• de ISOFIX-aansluitingen naar de leuning van het voertuig zijn gericht

• en de uitgeklapte steunpoot naar de voertuigvloer wijst. Stap 3 – Uittrekken van de ISOFIX-aansluitingen [MIDI_023] Druk de drukknoppen voor de ISOFIX- lengteverstelling aan de binnenkant van de achterste koppelarmen helemaal in en trek de ISOFIX-aansluitin- gen tegelijkertijd maximaal uit. Volg daarbij de instructies uit hoofdstuk 3 – Algemeen gebruik (Instellen van de ISOFIX-aansluitingen).

en66 OPMERKING! De ISOFIX-aansluitingen zijn maximaal uitgetrokken indien u geen cijfers meer ziet op de bovenzijde van de aansluitingen. Stap 4 – Koppelen van het ISOFIX-systeem [MIDI_028] Richt de geopende ISOFIX-aansluitingen van de TAKATA ISOFIX BASE op de ISOFIX-veran- keringen in het voertuig. Schuif de ISOFIX-aansluitin- gen in de ISOFIX-verankeringen van het voertuig tot u elk van de twee ISOFIX-aansluitingen vast hoort klikken en op beide ontgrendelschuiven een groene markering te zien is. OPMERKING! [MIDI_029] Als beide ISOFIX-verankeringen aan het voertuig moeilijk bereikbaar zijn, schuif dan de meegeleverde toevoerstukken over de ISOFIX-veran- keringen van het voertuig. Daarmee koppelt u het ISOFIX-systeem een stuk gemakkelijker en blijven de zittingen gespaard. WAARSCHUWING! Zorg ervoor dat beide ISOFIX-aansluitingen goed zijn bevestigd op de ISOFIX-verankeringen van het voertuig. Indien u deze waarschuwingstips niet opvolgt, dan brengt u de veiligheid van uw kind en eventuele andere passagiers in gevaar. Controleer de stevige bevestiging van de ISOFIX-aansluitingen met de ISOFIX-verankeringen van het voertuig door de TAKATA ISOFIX BASE met uw handen licht te schudden. Stap 5 – Afstellen op de stoelleuning [MIDI_030] Druk beide drukknoppen voor de ISOFIX-lengteverstelling helemaal in en schuif de TAKATA ISOFIX BASE tegelijkertijd tegen de stoelleuning aan. WAARSCHUWING! [MIDI_031] Controleer of de beide ISOFIX-aansluitin- gen correct en in dezelfde stand zijn vergrendeld nadat u de TAKATA ISOFIX BASE met de voertuigstoel heeft verbonden. Schud voorzichtig met de hand aan de TAKATA ISOFIX BASE en controleer op de bovenkant van beide ISOFIX-aansluitingen of hetzelfde cijfer tussen 1 en 5 of geen cijfer wordt aangegeven. Indien u deze waarschuwingstips niet opvolgt, brengt u de veiligheid van uw kind in gevaar. Stap 6 – Aanpassen van de steunpoot [MIDI_032] Stel de hoogte van de steunpoot aan de hand van de beschijving in hoofdstuk 3 – Algemeen gebruik (Instellen van de steunpoot) dusdanig in dat de onderkant van de steunpoot op de voertuigvloer rust. WAARSCHUWING! Zorg ervoor dat de steunpoothoogte goed wordt ingesteld en de steunpoot stevig op de voertuigvloer staat. Indien u deze waarschuwingstips niet opvolgt, dan brengt u de veiligheid van uw kind en eventuele andere passagiers in gevaar. OPMERKING! Controleer of de steunpoot op de juiste hoogte is ingesteld door met uw hand licht aan de steunpoot te trekken en duwen. OPMERKING! Als u merkt dat de TAKATA ISOFIX BASE verschoven kan worden op de voertuigstoel, herhaal dan alle stappen uit hoofdstuk 4 – Gebruik in een voertuig (Monteren van de TAKATA ISOFIX BASE) tot de TAKATA ISOFIX BASE stevig met de voertuigzitting is verbonden. Bevestigen van de achterwaarts gerichte TAKATA MIDI [MIDI_033] Stap 1 – Controle van de TAKATA ISOFIX BASE WAARSCHUWING! De bevestiging van de TAKATA MIDI in het voertuig mag uitsluitend op de TAKATA ISOFIX BASE plaatsvinden. Controleer of de TAKATA ISOFIX BASE veilig op de voertuigzitting staat en goed bevestigd is. Als u merkt dat de TAKATA ISOFIX BASE verschoven kan worden op de voertuigstoel, herhaal dan alle stappen uit hoofdstuk 4 – Gebruik in een voertuig (Monteren van de TAKATA ISOFIX BASE) tot de TAKATA ISOFIX BASE stevig met de voertuigzitting is verbonden. WAARSCHUWING! [Airbag-waarschuwing] Installeer de TAKATA MIDI NOOIT in achterwaartse richting op een voorstoel met geactiveerde airbag. Dit kan ERNSTIG LETSEL OF DE DOOD tot gevolg hebben en is BIJ WET VERBO- DEN! De airbag kan afhankelijk van uw voertuig door uzelf of door uw autohandelaar of garage worden uitgeschakeld. Stap 2 – Vergrendelen in de TAKATA ISOFIX BASE [MIDI_034] Houd de TAKATA MIDI tegen de rijrichting in en plaats hem in het midden boven de TAKATA ISOFIX BASE. Vervolgens drukt u beide koppelbouten in het voetgedeelte van de TAKATA67 MIDI in de beide achterste koppelhaken van de TAKATA ISOFIX BASE. Richt u daarbij op de pijlen aan de buitenzijde van de TAKATA MIDI en de achterste koppelarmen van de TAKATA ISOFIX BASE. De verbinding tussen koppelbouten en achterste koppelhaken is goed vergrendeld indien u bij elk van de koppelhaken een klikgeluid waarneemt en op beide ontgrendelingselementen van de achterste koppelhaken een groene markering zichtbaar wordt. [MIDI_035] Om de koppelstang in het zitgedeelte van de TAKATA MIDI met de voorste koppelhaken van de TAKATA ISOFIX BASE te verbinden, moet u de rugleuning van de TAKATA MIDI van bovenaf op de TAKATA ISOFIX BASE drukken tot u een klikgeluid hoort. WAARSCHUWING! Gebruik de TAKATA MIDI in geen geval indien de TAKATA MIDI niet correct met de TAKATA ISOFIX BASE is verbonden. Aan de twee groene markeringen op de beide ontgrendelingselementen van de achterste koppelhaken kunt u zien of ze goed aangesloten zijn. OPMERKING! [MIDI_036] Controleer de juiste bevestiging van de TAKATA MIDI op de TAKATA ISOFIX BASE door de TAKATA MIDI met de hand licht in alle richtingen te schudden. Mocht de TAKATA MIDI niet goed op de TAKATA ISOFIX BASE zijn bevestigd, herhaal dan Stap 2 – Vergrendelen in de TAKATA ISOFIX BASE tot de bevestiging in orde is. Bevestigen van de voorwaarts gerichte

TAKATA MIDI [MIDI_037]

Stap 1 – Controle van de TAKATA ISOFIX BASE WAARSCHUWING! De bevestiging van de TAKATA MIDI in het voertuig mag uitsluitend op de TAKATA ISOFIX BASE plaatsvinden. Controleer of de TAKATA ISOFIX BASE veilig op de voertuigzitting staat en goed bevestigd is. Als u merkt dat de TAKATA ISOFIX BASE verschoven kan worden op de voertuigstoel, herhaal dan alle stappen uit hoofdstuk 4 – Gebruik in een voertuig (Monteren van de TAKATA ISOFIX BASE) tot de TAKATA ISOFIX BASE stevig met de voertuigzitting is verbonden. Stap 2 – Vergrendelen in de TAKATA ISOFIX BASE [MIDI_038] Houd de TAKATA MIDI in de rijrichting en plaats hem in het midden boven de TAKATA ISOFIX BASE. Vervolgens drukt u beide koppelbou- ten in het zitgedeelte van de TAKATA MIDI in de beide achterste koppelhaken van de TAKATA ISOFIX BASE. Richt u daarbij op de pijlen aan de buitenzijde van de TAKATA MIDI en de achterste koppelarmen van de TAKATA ISOFIX BASE. De verbinding tussen koppelbouten en achterste koppelhaken is goed vergrendeld indien u bij elk van de koppelhaken een klikgeluid waarneemt en op beide ontgrendelingsele- menten van de achterste koppelhaken een groene markering zichtbaar wordt. [MIDI_039] Om de koppelstang in het voetgedeelte van de TAKATA MIDI met de voorste koppelhaken van de TAKATA ISOFIX BASE te verbinden, moet u het zitvlak van de TAKATA MIDI van bovenaf op de TAKATA ISOFIX BASE drukken tot u een klikgeluid hoort. WAARSCHUWING! Gebruik de TAKATA MIDI in geen geval indien de TAKATA MIDI niet correct met de TAKATA ISOFIX BASE is verbonden. Aan de twee groene markeringen op de beide ontgrendelingselementen van de achterste koppelhaken kunt u zien of ze goed aangesloten zijn. OPMERKING! [MIDI_036] Controleer de juiste bevestiging van de TAKATA MIDI op de TAKATA ISOFIX BASE door de TAKATA MIDI met de hand licht in alle richtingen te schudden. Mocht de TAKATA MIDI niet goed op de TAKATA ISOFIX BASE zijn bevestigd, herhaal dan Stap 2 – Vergrendelen in de TAKATA ISOFIX BASE tot de bevestiging in orde is. Demontage van de TAKATA MIDI van de

Stap 1 – Ontgrendelen van de achterste koppelhaken [MIDI_025] De beide achterste haken worden tegelijkertijd ontgrendeld. U hoeft dus slechts een van de ontgrendelingselementen aan de achterste koppelarmen van de TAKATA ISOFIX BASE tot aan de aanslag in te drukken. Kantel de TAKATA MIDI tegelijkertijd naar voren (in de rijrichting), zodat de koppelbouten van de TAKATA MIDI uit de achterste koppelhaken van de TAKATA ISOFIX BASE worden gedraaid.

en68 Stap 2 – Losmaken uit de voorste koppelhaken en er af halen Haak de koppelstang van de TAKATA MIDI uit de voorste koppelhaken van de TAKATA ISOFIX BASE terwijl u de TAKATA MIDI naar achteren schuift (tegen de rijrichting in). Vervolgens kunt u de TAKATA MIDI van de TAKATA ISOFIX BASE tillen en uit het voertuig nemen. Demontage van de TAKATA ISOFIX BASE Stap 1 – Ontgrendelen van de ISOFIX-aansluitingen Ontkoppel de beide ISOFIX-aansluitingen op de TAKATA ISOFIX BASE van de ISOFIX-verankerin- gen in het voertuig door de ontgrendelschuif aan beide ISOFIX-aansluitingen naar voren te trekken (in de rijrichting). De koppeling is verbroken wanneer u op de bovenzijde van beide ISOFIX-aansluitingen een rode markering ziet (1 rode markering per ISOFIX-aansluiting). Stap 2 – Intrekken van de ISOFIX-aansluitingen Druk de linkerdrukknop voor de ISOFIX-lengtever- stelling aan de binnenzijde van de TAKATA ISOFIX BASE helemaal in en schuif tegelijkertijd de linker-ISOFIX-aansluiting volledig in de TAKATA ISOFIX BASE. De beide ISOFIX-aansluitingen moeten afzonderlijk van elkaar worden ingesteld. Herhaal daarom stap 2 voor de rechter-ISOFIX-aansluiting. OPMERKING! De ISOFIX-aansluitingen zijn minimaal uitgetrokken indien u alle cijfers van 1 t/m 5 ziet op de bovenzijde van de aansluitingen. Stap 3 – Inklappen en uitnemen van de steunpoot Klap de steunpoot in zoals beschreven in hoofdstuk 3 – Algemeen gebruik (Instellen van de steunpoot). Vervolgens kunt u de TAKATA ISOFIX BASE uit het voertuig nemen.

5. ZEKEREN VAN UW KIND

OPMERKING! Voor de veiligheid van uw kind kunt u uw kind het beste aan de trottoirzijde dan wel de kant van de weg laten in- en uitstappen. Stap 1 – Binnenkussen en gordel instellen en omdoen [MIDI_018 + MIDI_019] Voordat u het kind in het autokinderzitje TAKATA MIDI zet, moet u de gordels losser maken en openen zoals beschreven in hoofdstuk 3 – Algemeen gebruik (Gordels losmaken en gordelgesp openen) en hang de gordelbanden even over de zijden heen. [MIDI_006 + MIDI_007] Als u het kind in de TAKATA MIDI hebt gezet, leidt u de schoudergordels over de schouders en de heupgordel over het bekken van uw kind, zonder daarbij de gordels te verdraaien of verwisselen. LET OP! [MIDI_041] Controleer of het binnenkussen en de schoudergordelaansluiting op de juiste plaats zitten. De vleugels van het binnenkussen met de AIRPADS, die het hoofd beschermen, moeten zich bij een juiste instelling naast het hoofd en boven de schouders van uw kind bevinden. De schoudergordelaansluitingen zitten op de juiste positie indien in een:

[MIDI_042] achterwaarts gerichte TAKATA MIDI de schoudergordelaansluitingen zich iets onder de schouders van het kind bevinden. Is dit niet het geval, verplaats het verstelbare binnenkussen dan naar boven of naar beneden.

[MIDI_043] voorwaarts gerichte TAKATA MIDI de schoudergordelaansluitingen zich iets boven de schouders van het kind bevinden. Is dit niet het geval, verplaats het verstelbare binnenkussen dan naar boven of naar beneden. Stap 3 – Sluiten van de gordelgesp [MIDI_044 a + b] Voor het sluiten van de gordels in het autokinderzitje TAKATA MIDI moet u de beide magnetische tongen van de gordelgesp weer samen- voegen. Druk beide gesptongen vast in de gordelgesp, tot u een klikgeluid hoort. WAARSCHUWING! Controleer voor ieder gebruik of de gordeltongen en de gordelgesp goed gesloten zijn. Dit controleert u door de gordeltongen op te trekken, zonder op de rode knop op de gordelgesp te drukken. Stap 3 – Instellen van de heupgordel WAARSCHUWING! Breng de heupgordel laag aan, zodat het bekkenge- deelte van uw kind goed wordt beschermd. Als de heupgordel over de buik van het kind loopt, dan loopt69 het kind risico bij een ongeluk. Let er ook op of de stoffen polstering achter de gordelgesp niet verschoven is en uw kind beschermd is tegen de kunststof onderdelen van de gordelgesp. Stap 4 – Spannen van de gordels [MIDI_045 a + b] Voor het spannen van de gordels trekt u het uiteinde van de centrale gordelspanner naar voren – niet naar boven of onder. LET OP! U hebt de juiste gordelspanning bereikt, indien tussen de schouder van het kind en de schoudergordel slechts één vinger past. Stap 5 – Controle van de crash-kussens (AIRPADS) aan de zijkanten WAARSCHUWING! [MIDI_041] Let er bij het gebruik op dat de AIRPADS op juiste wijze in de daarvoor bestemde binnenzakken van de verstelbare binnenkussens zijn geplaatst. Indien u deze waarschuwingstips niet opvolgt, dan loopt het kind risico bij een ongeluk. Stap 6 – Controle van de grootte WAARSCHUWING! [MIDI_008] Controleer voor ieder gebruik of het hoofd van uw kind volledig door de zijwangen van de TAKATA MIDI wordt afgedekt tot boven aan toe. Indien het kinderhoofd niet tot boven aan toe door de zijwangen wordt afgedekt, loopt de veiligheid van uw kind gevaar bij een ongeval. We adviseren u in dat geval over te stappen van de TAKATA MIDI naar het qua grootte daarop volgende autokinderzitje TAKATA MAXI. Checklist – Zekeren van uw kind: Zorg ervoor dat...

• de positie van het verstelbare binnenkussen en de hoogte van de schoudergordel van het autokinderzitje TAKATA MIDI (zoals in deze gebruiksaanwijzing beschreven) zijn ingesteld,

• de heupgordel niet over de buik van het kind loopt,

• de gordelgesp en de gesptongen goed zijn gesloten,

• de gordels goed om het kind aansluiten en niet verdraaid zijn,

• het hoofd van het kind volledig door de zijwangen van de TAKATA MIDI tot boven aan toe wordt afgedekt,

• de AIRPADS bij elk gebruik op juiste wijze in de daarvoor bestemde binnenzakken van de verstelbare binnenkussens zijn geplaatst. Uitnemen van uw kind [MIDI_046 a - d] Voordat u het kind uit de TAKATA MIDI kunt tillen, moet u de gordelgesp openen en de gordels losmaken. Volg daarbij de instructies uit hoofdstuk 3 – Algemeen gebruik (Gordels losmaken en gordelgesp openen). Pas daarna kunt u het kind uit de TAKATA MIDI tillen.

VERZORGING Afhalen van alle overtrekken Stap 1 – Demontage van de schoudergordels [MIDI_047] Voor het afhalen van de overtrekken haakt u eerst de schoudergordels los uit het gordelver- bindingsstuk van de centrale gordelspanner aan de onderzijde van de TAKATA MIDI. [MIDI_048] Daarna trekt u beide schoudergordels geheel uit het verstelbare binnenkussen en beide schouderkussens. OPMERKING! U kunt de schoudergordels niet uit het binnenkussen trekken indien u alleen aan beide schouderkussens trekt. Stap 2 – Openen van de gordelgesp [MIDI_049] Open de gordelgesp, trek de gesptongen uit elkaar en hang beide schoudergordels aan de kant. Stap 3 – Loshalen van het binnenkussen [MIDI_050] Verwijder het binnenkussen van de rug- plaat door in de hoogste stand de onderste zak op de achterzijde van het binnenkussen naar onder toe van de rugplaat af te trekken. Vervolgens trekt u het binnen- kussen naar boven toe van de rugplaat af. Stap 4 – Uitnemen van de crash-kussens (AIRPADS) aan de zijkanten WAARSCHUWING! De in het verstelbare binnenkussen geplaatste AIRPADS zijn niet wasbaar en moeten voor het wassen uit het verstelbare binnenkussen worden verwijderd.

en70 [MIDI_051] Leg het binnenkussen daarvoor met de voorzijde op een recht oppervlak. Vervolgens steekt u uw hand in de overtrekopening aan de achterzijde en kunt u de AIRPADS, die zich in de zijvleugels van het binnenkussen bevinden, er aan beide zijden uittrekken, zoals aangegeven op de afbeelding hiernaast. Stap 5 – Afhalen van de overtrek Na het loshalen van het binnenkussen zet u de rugplaat weer in de onderste stand. Klap de kunststof onderdelen aan de overtrekranden om. Vervolgens moet u de gordelbanden en gordelgesp uit de overtrek trekken en de overtrek in zijn geheel van de schaal trekken. Aanbrengen van de overtrekken Om alle overtrekken volledig over de TAKATA MIDI te trekken, volgt u de gegeven aanwijzingen onder ‚Afhalen van alle overtrekken‘ in omgekeerde volgorde. WAARSCHUWING! [MIDI_052] Zorg ervoor dat nadat u beide schouder- gordels door de rugplaat hebt gevoerd, de gordelbanden over de twee metalen bouten lopen. [MIDI_053] Zorg er ook voor dat de gordels niet ver- draaid of verwisseld worden opgehangen in het gordel- verbindingsstuk van de centrale gordelspanner aan de onderzijde van de TAKATA MIDI. WAARSCHUWING! [MIDI_054] Let er bij het gebruik op dat de AIRPADS op juiste wijze in de daarvoor bestemde binnenzakken van de verstelbare binnenkussens zijn geplaatst en dat het gordelsysteem volgens de voorschriften is bevestigd en functioneert. Controleer of de TAKATA MIDI onbeschadigd is. Richt u met eventuele vragen tot de TAKATA Service. Indien u deze waarschuwingstips niet opvolgt, dan loopt het kind risico bij een ongeluk. Reiniging en onderhoud De overtrekken van het autokinderzitje TAKATA MIDI (het verstelbare binnenkussen en de schaalovert- rek) zijn afneembaar en wasbaar. OPMERKING! Raadpleeg altijd de betreffende wasetiketten op de overtrekken om te achterhalen of deze in de wasmachine mogen worden gewassen of alleen geschikt zijn voor handwas. Doorslaggevend zijn altijd de wasvoorschrif- ten op de etiketten van de overtrekken. WAARSCHUWING! De in het verstelbare binnenkussen geplaatste AIRPADS zijn niet wasbaar en moeten voor het wassen uit het verstelbare binnenkussen worden verwijderd. Let er na elke wasbeurt op dat de AIRPADS op juiste wijze in de daarvoor bestemde binnenzakken van de verstelbare binnenkussens worden geplaatst. Indien u deze waarschuwingstips niet opvolgt, dan loopt het kind risico bij een ongeluk. De kunststof onderdelen kunnen met gewoon water of een milde zeepoplossing worden gereinigd. Om schimmelvorming te voorkomen, moet de TAKATA MIDI op een goed geluchte en droge plaats worden bewaard.

AFVALVERWIJDERING Voor de juiste wijze om de verpakking of het auto- kinderzitje TAKATA MIDI bij het afval te deponeren, raadpleegt u de betreffende voorschriften en milieuregels van uw land en eventuele symbolen op de verpakking of op de onderdelen van het kinderzitje.

Om het autokinderzitje TAKATA MIDI voortdurend te kunnen verbeteren, zien wij graag uw opmerkingen tegemoet. Stuur al uw opmerkingen en tips, bijvoor- beeld over de onderwerpen design, gebruiksgemak, materialen, gebruiksaanwijzing enzovoort naar onze TAKATA Service op het volgende adres: service@takata-childseats.com Telefoon: 00800 65432178 (dagelijks van 8.00 – 18.00 uur)TAKATA AG Sales Strategy & Marketing Bahnweg 1 63743 Aschaffenburg / Germany marketing@eu.takata.com www.takata-childseats.com
