Caractéristiques techniques	Accessoire informatique SONY CPDE540
Type de produit	Accessoire informatique
Compatibilité	Compatible avec divers appareils SONY
Utilisation	Conçu pour améliorer l'expérience utilisateur avec les appareils SONY
Maintenance	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Sécurité	Utiliser uniquement avec des appareils compatibles pour éviter les dommages
Informations générales	Vérifier la compatibilité avant l'achat pour garantir une utilisation optimale

FOIRE AUX QUESTIONS - CPDE540 SONY

Comment connecter le SONY CPDE540 à mon ordinateur ?

Pour connecter le SONY CPDE540 à votre ordinateur, utilisez le câble USB fourni et branchez-le sur un port USB disponible. L'ordinateur devrait reconnaître automatiquement l'appareil.

Que faire si le SONY CPDE540 n'est pas reconnu par mon ordinateur ?

Vérifiez que le câble USB est correctement branché. Essayez de le connecter à un autre port USB ou à un autre ordinateur. Si le problème persiste, redémarrez votre ordinateur.

Comment installer les pilotes pour le SONY CPDE540 ?

Les pilotes pour le SONY CPDE540 peuvent être téléchargés sur le site officiel de Sony. Assurez-vous de sélectionner le bon modèle et suivez les instructions d'installation fournies.

Le SONY CPDE540 fonctionne-t-il avec tous les systèmes d'exploitation ?

Le SONY CPDE540 est compatible avec les systèmes d'exploitation Windows et macOS. Assurez-vous de vérifier la version de votre système d'exploitation pour une compatibilité optimale.

Que faire si le SONY CPDE540 ne fonctionne pas correctement ?

Essayez de débrancher et de rebrancher l'appareil. Si le problème persiste, vérifiez les mises à jour logicielles ou réinstallez les pilotes. Si nécessaire, contactez le support technique de Sony.

Comment nettoyer le SONY CPDE540 ?

Pour nettoyer le SONY CPDE540, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager l'appareil.

Existe-t-il des accessoires compatibles avec le SONY CPDE540 ?

Oui, il existe divers accessoires compatibles, tels que des câbles USB de remplacement et des étuis de protection, disponibles dans le commerce ou sur le site de Sony.

Quelle est la garantie du SONY CPDE540 ?

Le SONY CPDE540 est généralement couvert par une garantie de 1 an contre les défauts de fabrication. Veuillez vérifier les conditions de garantie spécifiques fournies avec votre produit.

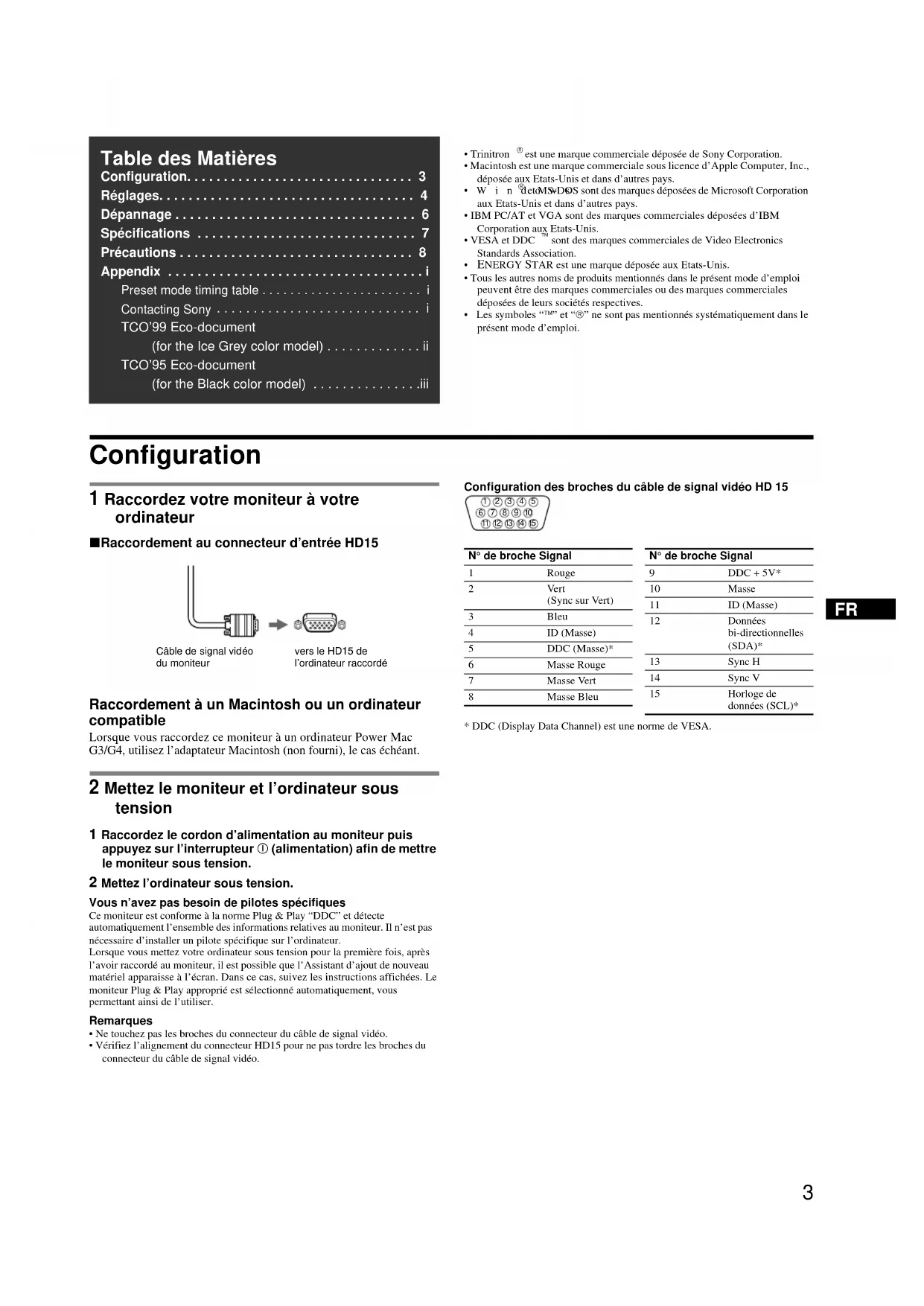

MODE D'EMPLOI CPDE540 SONY

• Trinitron est une marque commerciale déposée de Sony Corporation.• Macintosh est une marque commerciale sous licence d’Apple Computer, Inc., déposée aux Etats-Unis et dans d’autres pays.•Windows et MS-DOS sont des marques déposées de Microsoft Corporation aux Etats-Unis et dans d’autres pays.• IBM PC/AT et VGA sont des marques commerciales déposées d’IBM Corporation aux Etats-Unis.• VESA et DDC sont des marques commerciales de Video Electronics Standards Association. ENERGY STAR est une marque déposée aux Etats-Unis.• Tous les autres noms de produits mentionnés dans le présent mode d’emploi peuvent être des marques commerciales ou des marques commerciales déposées de leurs sociétés respectives.
• Les symboles “” et “” ne sont pas mentionnés systématiquement dans le présent mode d’emploi. Configuration 1 Raccordez votre moniteur à votre ordinateur x Raccordement au connecteur d’entrée HD15 Raccordement à un Macintosh ou un ordinateur compatible Lorsque vous raccordez ce moniteur à un ordinateur Power Mac G3/G4, utilisez l’adaptateur Macintosh (non fourni), le cas échéant. 2 Mettez le moniteur et l’ordinateur sous tension 1 Raccordez le cordon d’alimentation au moniteur puis appuyez sur l’interrupteur ! (alimentation) afin de mettre le moniteur sous tension. 2 Mettez l’ordinateur sous tension. Vous n’avez pas besoin de pilotes spécifiquesCe moniteur est conforme à la norme Plug & Play “DDC” et détecte automatiquement l’ensemble des informations relatives au moniteur. Il n’est pas nécessaire d’installer un pilote spécifique sur l’ordinateur.Lorsque vous mettez votre ordinateur sous tension pour la première fois, après l’avoir raccordé au moniteur, il est possible que l’Assistant d’ajout de nouveau matériel apparaisse à l’écran. Dans ce cas, suivez les instructions affichées. Le moniteur Plug & Play approprié est sélectionné automatiquement, vous permettant ainsi de l’utiliser.Remarques• Ne touchez pas les broches du connecteur du câble de signal vidéo.• Vérifiez l’alignement du connecteur HD15 pour ne pas tordre les broches du connecteur du câble de signal vidéo.Configuration des broches du câble de signal vidéo HD 15* DDC (Display Data Channel) est une norme de VESA. Table des Matières Configuration. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3Réglages. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7Précautions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Appendix . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . iPreset mode timing table . . . . . . . . . . . . . . . . . . . . . . . iContacting Sony . . . . . . . . . . . . . . . . . . . . . . . . . . . . iTCO’99 Eco-document (for the Ice Grey color model) . . . . . . . . . . . . . iiTCO’95 Eco-document (for the Black color model) . . . . . . . . . . . . . . .iii Câble de signal vidéo du moniteur vers le HD15 de l’ordinateur raccordé

N° de broche Signal1 Rouge2Vert (Sync sur Vert)3Bleu4 ID (Masse)5 DDC (Masse)*6 Masse Rouge 7Masse Vert 8Masse Bleu 9 DDC + 5V*10 Masse11 ID (Masse)12 Données bi-directionnelles (SDA)*13 Sync H14 Sync V15 Horloge de données (SCL)*N° de broche Signal4 Réglages Navigation dans le menu 1 Appuyez sur la touche MENU pour afficher le menu principal. 2 Déplacez la touche de commande m/M pour mettre en surbrillance le menu principal que vous souhaitez régler et appuyez sur la touche de commande. 3 Déplacez la touche de commande m/M pour mettre en surbrillance le sous-menu que vous souhaitez régler, puis appuyez sur la touche de commande.Si vous souhaitez sélectionner un autre menu ; déplacez la touche de commande m/M pour sélectionner , puis appuyez sur la touche de commande pour quitter le menu. 4 Effectuez le réglage à l’aide de la touche de commande. Réglages du menu d’écran MENU

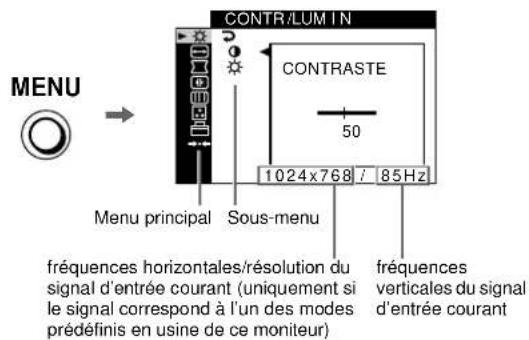

CONTRCONTRASTE /LUM I N1024x768 / 85HzMenu principalSous-menufréquences verticales du signal d’entrée courant fréquences horizontales/résolution du signal d’entrée courant (uniquement si le signal correspond à l’un des modes prédéfinis en usine de ce moniteur)

Menu principalSous-menu Icônes du menu principal et éléments de réglage Icônes du sous-menu et éléments de réglage Réglage du contraste et de la luminosité

Contraste Luminosité Réglage de la taille ou du centrage de l’image

Réglage de la forme de l’image Rotation de l’image

Étirement ou contraction des côtés de l’image*

Déplacement des bords de l’image vers la droite ou la gauche*

Réglage de la largeur de l’image en haut de l’écran*

Déplacement de l’image vers la droite ou la gauche en haut de l’écran*

0 REINITIALISATION : Les réglages sont tous réinitialisés sur les valeurs par défaut. Réglage de la convergence

Décalage horizontal des ombres rouges ou bleues Décalage vertical des ombres rouges ou bleues Décalage vertical des ombres rouges ou bleues en haut de l’écran Décalage horizontal des ombres rouges ou bleues en bas de l’écran 0 REINITIALISATION : Les réglages sont tous réinitialisés sur les valeurs par défaut.

: pour régler la couleur de l’image Les paramètres COULEUR permettent de régler la température des couleurs de l’image en changeant le niveau de couleur des champs de couleur blanche. Les couleurs apparaissent rougeâtres lorsque la température est basse et bleuâtres lorsqu’elle est élevée. Ce réglage s’avère pratique pour faire correspondre les couleurs du moniteur aux couleurs d’une image imprimée. Sélectionnez l’un des modes de réglage de température des couleurs parmi les 4 modes; SIMPLE, PRESELECT, EXPERT et sRGB dans le menu (OPTION). x SIMPLE (Réglage par défaut) Vous pouvez régler la température des couleurs sur une plage comprise entre 5000K et 11000K. x PRESELECT Vous pouvez sélectionner une température des couleurs prédéfinie, à savoir 5000K, 6500K, ou 9300K. Le réglage par défaut est 9300K. x EXPERT Vous pouvez effectuer des réglages affinés supplémentaires des couleurs en sélectionnant ce mode. GAIN ( ) règle les zones lumineuses de l’écran, alors que BIAS ( ) règle les zones sombres. x sRGB Le réglage de couleur sRGB est un protocole industriel standard pour les espaces colorimétriques. Il est conçu pour harmoniser les couleurs affichées sur le moniteur et les couleurs imprimées. Pour afficher les couleurs sRGB correctement ( γ = 2,2, 6500K), sélectionnez le mode sRGB et réglez l’ordinateur raccordé sur les profils sRGB. Il est impossible d’utiliser les réglages du menu CONTR/LUMIN. lorsque vous sélectionnez le mode sRGB. Restauration des couleurs via les modes SIMPLE, PRESELECT ou sRGB ( RESTAURER COULEUR) Vous pouvez restaurer les couleurs par défaut, afin de retrouver les niveaux de qualité initiaux. Le moniteur doit avoir fonctionné normalement (indicateur d’alimentation vert allumé) pendant au moins 30 minutes avant d’utiliser cette fonction. Vous devrez peut-être régler les paramètres du mode d’économie d’énergie de votre ordinateur. Si le moniteur n’a pas fonctionné depuis au moins 30 minutes, le message “UTILISABLE APRES CHAUFFAGE” s’affiche. De même, il se peut que cette fonction perde de son efficacité en raison du vieillissement naturel du tube à image Trinitron.Réglage de la qualité de l’image Exemple de moiré DEMAGNET : démagnétise le moniteur. SUPPRESSION MOIRAGE : règle le degré de suppression du moiré afin de réduire le moiré au minimum.

PURETE COULEUR : réduit au minimum les irrégularités des couleurs dans l’angle supérieur gauche de l’écran.

PURETE COULEUR : réduit au minimum les irrégularités des couleurs dans l’angle supérieur droit de l’écran.

PURETE COULEUR : réduit au minimum les irrégularités des couleurs dans l’angle inférieur gauche de l’écran.

PURETE COULEUR : réduit au minimum les irrégularités des couleurs dans l’angle inférieur droit de l’écran.

0 REINITIALISATION : Les réglages sont tous réinitialisés sur les valeurs par défaut. Réglage de la couleur de l’image Voir “ : pour régler la couleur de l’image”. Réglages supplémentaires Protection des données de réglage (VERROU MENU)

Sélection de la langue d’affichage à l’écran/Confirmation des informations relatives au moniteur LANGUAGE/INFORMATIONS

Modification de la position du menu pour le réglage horizontal Modification de la position du menu pour le réglage vertical Sélection du mode de réglage des couleurs. (Voir “ : pour régler la couleur de l’image”.) 0 Réinitialisation des réglages01

Réinitialisation de l’ensemble des données de réglage pour le signal d’entrée actuel.*

Réinitialisation de l’ensemble des données de réglage pour tous les signaux d’entrée. Appuyez sur “OK”.

Ce réglage est effectif pour le signal d’entrée courant.

Ce réglage est effectif pour tous les autres signaux d’entrée.

Il est possible que vous ne puissiez pas régler la rotation due au champ magnétique terrestre à l’aide de la fonction Centrage automatique de la taille. Si vous utilisez la fonction Centrage automatique de la taille, tous les autres réglages de taille ou de centrage de l’image sont réinitialisés.

Seuls l’interrupteur ! (alimentation), la touche MENU, l’interrupteur INPUT et le menu (VERROU MENU) fonctionneront.

• ENGLISH : Anglais • NEDERLANDS : Néerlandais
• FRANÇAIS • SVENSKA : Suédois• DEUTSCH : Allemand • : Russe
• ESPAÑOL : Espagnol • : Japonais

Les options de menu , et ne sont pas réinitialisées par cette méthode.Icônes du menu principal et éléments de réglage Icônes du sous-menu et éléments de réglage Sélectionnez pour Sélectionnez pour R R (Rouge) BIAS R R (Rouge) GAIN GG (Vert) BIASG G (Vert) GAIN B B (Bleu) BIAS B B (Bleu) GAIN 0 REINITIALISATION6 Dépannage x Aucune image Si l’indicateur ! (alimentation) est éteint

• Assurez-vous que le cordon d’alimentation est raccordé correctement.

• Vérifiez que l’interrupteur ! (alimentation) est en position activée (on). L’indicateur ! (alimentation) est allumé en orange

• Vérifiez que le câble de signal vidéo est correctement raccordé et que toutes les prises sont complètement enfichées.

• Vérifiez que les broches du connecteur d’entrée vidéo HD15 ne sont pas pliées ni enfoncées.

• Assurez-vous que l’ordinateur est sous tension.

• L’ordinateur est en mode d’économie d’énergie. Essayez d’appuyer sur une touche ou de déplacer la souris.

• Vérifiez que la carte graphique est bien insérée dans le connecteur de bus approprié. Si l’indicateur ! (alimentation) est vert ou orange clignotant

• Utilisez la fonction d’auto-diagnostic. x L’image scintille, sautille, oscille ou est brouillée

• Isolez et supprimez les sources potentielles de champs électriques ou magnétiques tels que d’autres moniteurs, des imprimantes laser, des éclairages fluorescents ou des téléviseurs.

• Éloignez le moniteur des lignes à haute tension ou placez un blindage magnétique à proximité du moniteur.

• Banchez le moniteur sur une autre prise secteur, de préférence raccordée à un autre circuit.

• Faites pivoter le moniteur de 90° vers la gauche ou la droite.

• Vérifiez le réglage adéquat pour le moniteur dans le mode d’emploi de votre carte graphique.

• Assurez-vous que le mode graphique et la fréquence du signal d’entrée sont pris en charge par ce moniteur (voir le tableau de modes prédéfinis (Preset mode timing table) page i). Même si la fréquence est comprise dans la plage appropriée, il est possible que certaines cartes graphiques aient une impulsion de synchronisation trop étroite pour que le moniteur puisse se synchroniser correctement.

• Ajustez le taux de régénération de l’ordinateur (fréquence verticale) de façon à obtenir la meilleure image possible. x L’image est floue

• Réglez le contraste et la luminosité.

• Démagnétisez le moniteur.*

• Réglez le degré de suppression du moiré afin de réduire le moiré au minimum ou réglez SUPPRESSION MOIRAGE sur INACTIF. x Des images fantômes apparaissent

• N’utilisez pas de prolongateurs de câble vidéo et/ou de boîtiers de commutation vidéo.

• Vérifiez que toutes les fiches sont bien connectées dans leurs prises respectives. x L’image n’est pas centrée ou est de taille incorrecte

• Exécutez le Centrage de taille automatique.

• Ajustez la taille ou le centrage. Veuillez noter que pour certains signaux d’entrée et/ou cartes graphiques, il est possible que l’image ne remplisse pas totalement la surface de l’écran.

• Juste après la commutation de l’interrupteur d’alimentation, le réglage correct de la taille et du centrage peut prendre un certain temps. x L’image est inclinée

• Reportez-vous au document “Remarque concernant la correction de rotation de l’image provoquée par l’orientation du moniteur par rapport au champ magnétique terrestre”. x Les bords de l’image sont incurvés

• Réglez la géométrie. x Un motif ondulatoire ou elliptique (moiré) est visible

• Réglez le degré de suppression du moiré afin de réduire le moiré au minimum.

• Changez le motif de votre bureau. x Les couleurs ne sont pas uniformes

• Démagnétisez le moniteur.* Si vous placez à côté du moniteur un appareil qui génère un champ magnétique, comme un haut-parleur, ou si vous changez l’orientation du moniteur, il est possible que les couleurs perdent leur uniformité.

• Réglez l’alignement. x Le blanc n’est pas blanc

• Réglez la température des couleurs. x Les touches du moniteur ne fonctionnent pas ( apparaît à l’écran)

• Si la fonction de verrouillage des commandes est réglée sur ACTIF, réglez-la sur INACTIF. x Les bords des lettres et des lignes sont soulignés d’une ombre rouge ou bleue

• Réglez la convergence. x Un bourdonnement est audible juste après la mise sous tension

• Il s’agit du son provoqué par le cycle de démagnétisation automatique. Lorsque le moniteur est mis sous tension, il est automatiquement démagnétisé pendant quelques secondes.

• Si un deuxième cycle de démagnétisation est nécessaire, attendez au minimum 20 minutes pour un résultat optimal. Un bourdonnement peut être audible, ceci est normal. Messages à l’écran 1 Si “PAS DE VIDEO” s’affiche : Ceci indique qu’aucun signal n’est reçu. 2 Indique les remèdes.

• Si le message ACTIVER PAR L’ORDINATEUR apparaît à l’écran, essayez d’appuyer sur une touche quelconque du clavier ou de déplacer la souris et assurez-vous que la carte graphique est correctement et totalement insérée dans le connecteur de bus adéquat.

• Si le message VERIFIER CABLE VIDEO apparaît à l’écran, vérifiez que le moniteur est connecté correctement à l’ordinateur. 1 Si “HORS PLAGE DE BALAYAGE” s’affiche : Ceci indique que le signal d’entrée n’est pas pris en charge par les spécifications du moniteur. 2 Affiche la fréquence du signal d’entrée. 3 Indique les remèdes. Le message CHANGE SIGNAL PARAMETRE apparaît à l’écran. Si vous remplacez votre ancien moniteur par ce moniteur, rebranchez l’ancien moniteur. Ajustez ensuite la carte graphique de l’ordinateur de sorte que la fréquence horizontale soit comprise entre 30 et 110 kHz , et que la fréquence verticale soit comprise entre 48 et 170 Hz. IIONSNFORMATL ' ECRAN FONCT I ONNE :PAS DE V I DEO

Affichage de l’identification du moniteur, du numéro de série et de la date de fabrication. Alors que l’écran reçoit un signal vidéo, maintenez la touche MENU enfoncé pendant plus de 5 secondes pour afficher les informations sur ce moniteur. Si des lignes fines apparaissent à l’écran (fils d’amortissement)Ces lingnes ne constituent aucunement un dysfonctionnement; elles résultent de l’utilisation du tube image Trinitron sur ce moniteur. Ces lignes sont en fait l’ombre des fils d’amortissement employés pour stabiliser la grille d’ouverture. Cette grille est un composant essentiel qui rend le tube d’image Trinitron unique en laissant passer une plus grande quantité de lumière vers l’écran, permettant ainsi d’obtenir une image plus lumineuse et plus détaillée. Fonction d’auto-diagnostic Ce moniteur est équipé d’une fonction d’auto-diagnostic. En cas de problème avec votre moniteur ou votre ordinateur, rien n’est affiché à l’écran et le témoin ! (alimentation) s’allume en vert ou clignote en orange. Si l’indicateur ! (alimentation) est allumé en orange, l’ordinateur est en mode d’économie d’énergie. Essayez d’appuyer sur une touche ou de déplacer la souris. x Si l’indicateur ! (alimentation) s’allume en vert 1 Débranchez le câble de signal vidéo ou mettez l’ordinateur raccordé hors tension. 2 Eteignez, puis rallumez le moniteur. 3 Maintenez le bouton de commande vers le haut pendant quelques secondes avant que le moniteur n’entre en mode d’économie d’énergie.Si les quatre barres de couleurs apparaissent (blanc, rouge, vert et bleu), le moniteur fonctionne correctement. Rebranchez les câbles d’entrée vidéo et vérifiez l’état de votre ordinateur. Si les barres de couleur n’apparaissent pas, il est possible que le moniteur ne fonctionne pas normalement. Informez votre revendeur Sony agréé de l’état du moniteur. x Si l’indicateur ! (alimentation) clignote en orange Eteignez puis rallumez le moniteur. Si l’indicateur ! (alimentation) est allumé en vert, le moniteur fonctionne correctement. Si l’indicateur ! (alimentation) clignote toujours, il est possible que le moniteur ne fonctionne pas normalement. Comptez le nombre de secondes entre les clignotements oranges de l’indicateur ! (alimentation) et informez votre revendeur Sony agréé de l’état du moniteur. Notez soigneusement le modèle et le numéro de série du moniteur. Notez également la marque et le modèle de l’ordinateur et de la carte graphique.Remarque Pour toute question supplémentaire, veuillez communiquer avec Sony. Nos coordonnées sont contenues dans l’annexe. Spécifications CRT Pas d’ouverture de grille de 0,24 mm, Déflexion de 90 degrés, FD Trinitron, 21 pouces en diagonaleTaille de l’image affichée Environ 403,8 × 302,2 mm (l/h) (16 × 12 pouces) Zone de visualisation de 19,8"Résolution (H : Horizontal, V : Vertical)Maximum H : 2048 points, V : 1536 lignes Recommandé H : 1600 points, V : 1200 lignesNiveaux des signaux d’entrée Signal vidéo : RVB analogique : 0,700 Vcc (positif), 75 Ω Signal SYNC : H/V séparé ou sync composite : TTL 2 kΩ, sans polarité Sync sur Vert : 0,3 Vcc (négatif)Zone d’image standardEnviron 388 × 291 mm (15

/8 × 11 /2 pouces) ou Environ 364 × 291 mm (14

/8 × 11 /2 pouces) Fréquence de déflexion* (H : Horizontal, V : Vertical) H : 30 à 110 kHz, V : 48 à 170 HzVoltage d’entrée secteur100 à 240 V, 50 – 60 Hz, 2,0 – 1,0 AConsommation électriqueEnviron 135 WTempérature d’utilisation10°C à 40°C Dimensions Environ 497 × 502 × 485 mm (l/h/p) (19

/8 pouces)Poids Environ 30 kg (66 lb 2 oz)Plug and Play DDC2B/DDC2Bi, GTF**Accessoires fournis Cordon d’alimentationCarte de garantieLe présent mode d’emploi* Condition de synchronisation horizontale et verticale recommandée

• La largeur de synchronisation horizontale doit être supérieure à 4,8 % de la durée horizontale totale et à 0,8 µs, suivant la valeur la plus grande.
• La largeur de suppression horizontale doit être supérieure à 2,3 µsec.

• La largeur de suppression verticale doit être supérieure à 450 µsec. ** Si le signal d’entrée est compatible avec la Generalized Timing Formula (GTF), la fonction GTF du moniteur fournit automatiquement une image optimale pour l’écran.

CPD E540 Fils d’amortissement (suite page suivante)8 Modes préréglés et personnalisés Lorque le moniteur reçoit un signal d’entrée, il compare automatiquement le signal à l’un des modes préréglés d’usine mémorisés afin de fournir une image de haute qualité (voir le tableau de modes prédéfinis (Preset mode timing table) page i). Si le signal d’entrée ne correspond à aucun des modes préréglés d’usine, le moniteur fournit automatiquement l’image la plus appropriée à ce signal d’entrée, dans la plage de fréquences verticales ou horizontales (page 7), selon la formule de minutage généralisée. Lorsque l’image est réglée, les données de réglage sont mémorisées comme un mode utilisateur et sont automatiquement utilisées dès qu’un signal d’entrée identique est reçu. Fonction d’économie d’énergie Ce moniteur satisfait aux critères d’économie d’énergie VESA, ENERGY STAR et NUTEK. Lorsqu’aucun signal n’est envoyé à l’ordinateur par l’ordinateur, le moniteur réduit automatiquement la consommation d’énergie comme indiqué ci-dessous.

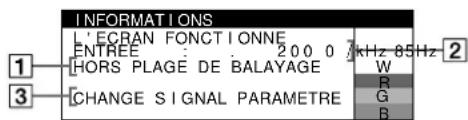

PAS DE VIDEO s’affiche à l’écran lorsque votre ordinateur passe en mode d’économie d’énergie. Le moniteur passe en mode d’économie d’énergie quelques secondes plus tard.

“Sommeil profond” est le mode d’économie d’énergie défini par l’agence de protection de l’environnement. La conception et les spécifications sont sujettes à modifications sans préavis. Précautions Avertissement relatif au raccordement secteur

• Utilisez le cordon d’alimentation fourni. Si vous utilisez un cordon d’alimentation différent, assurez-vous que ce dernier est compatible avec votre réseau d’alimentation électrique. Pour les clients aux Etats-Unis Si vous n’utilisez pas le cordon d’alimentation approprié, ce moniteur ne sera pas conforme aux normes FCC en vigueur. Exemple de types de prises

• Avant de débrancher le cordon d’alimentation, attendez au moins 30 secondes avant de couper l’alimentation afin de permettre le déchargement de l’électricité statique de la surface de l’écran.

• Après la mise sous tension, l’écran est démagnétisé pendant quelques secondes. Ceci génère un champ magnétique puissant autour de l’écran, susceptible d’altérer les données stockées sur les cassettes ou bandes placées à proximité du moniteur. Assurez-vous de ne pas placer d’équipement d’enregistrement magnétique, de bandes ou de disquettes à proximité du moniteur. Installation N’installez pas le moniteur dans les endroits suivantes :

• sur des surfaces textiles (tapis, couvertures, etc.) ni à proximité de tissus (rideaux, draperies) qui risquent d’obstruer les orifices de ventilation

• près de sources de chaleur telles que des radiateurs ou des conduits d’air chaud ou à un emplacement exposé aux rayons directs du soleil

• dans un endroit sujet à de fortes variations de température

• dans un endroit sujet à des vibrations mécaniques ou à des chocs

• sur une surface instable

• près d’un équipement générant un champ magnétique, tel qu’un transformateur ou des lignes à haute tension

• près ou sur une surface métallique chargée d’électricité

• dans un rack fermé Protection

• N’introduisez pas de corps étrangers dans le moniteur.

• Débranchez le moniteur si la température ambiante dépasse 60°C/ 140°F.

• Vérifiez que le cordon d’alimentation secteur n’est pas coincé sous un meuble, un téléviseur, etc.

• Ne surchargez pas les prises murales, les rallonges ou les multiprises au-delà de leur capacité.

• Ne jamais renverser de liquide sur le moniteur. Remarques sur l’entretien de la surface de l’écran

• La surface de l’écran est traitée au moyen d’un revétement antireflet dans le but de renforcer les propriétés ergonomiques du moniteur. Pour éviter d’endommager ce revétement, utilisez un chiffon doux pour nettoyer la surface de l’écran. Si nécessaire, employez un chiffon doux légèrement imprégné d’une solution dètergente neutre, par exemple à base de savon de toilette, pour nettoyer l’écran.

• N’utilisez aucun type de tampon abrasif, de nettoyant alcalin, de poudre à récurer ni de solvants tels que de l’alcool ou de la benzine, qui risqueraient d’endommager le revétement antireflet.

• Si vous utilisez un nettoyant pour vitres, n’utilisez pas de produits contenant une solution antistatique ou une solution similaire qui risque d’abîmer le revêtement de l’écran.

• Ne frottez pas, ne touchez pas et ne tapotez pas la surface de l’écran avec des objets pointus ou abrasifs, tels que la pointe d’un stylo ou un tournevis. Dans le cas contraire, vous pourriez en effet rayer le tube de l’écran. Mode d’alimentationConsommation électriqueindicateur ! (alimentation)fonctionnement normal≤ 135 W vertinactif* (sommeil profond)* ≤ 3 W orangehors tension Approx. 0 W off La prise électrique doit être installée à proximité de l’appareil et facile d’accès. pour 100 à 120 V CA pour 200 à 240 V CA9

Remarques sur l’entretien de le chàssis

• Nettoyez le châssis, l’écran et les commandes à l’aide d’un chiffon doux légèrement imbibé d’une solution détergente non agressive.

• N’utilisez pas d’éponge abrasive, de poudre à récurer ou de solvant tel que de l’alcool ou de la benzine. Transport Lorsque vous transportez ce moniteur, utilisez le carton et les matériaux d’emballage d’origine. Utilisation du pied pivotant Ce moniteur peut être ajusté selon les angles illustrés ci-contre. Pour trouver le centre du rayon d’ajustement du moniteur, alignez le centre de l’écran avec le point de centrage situé sur le pied. Tenez avec vos deux mains le moniteur par sa partie inférieure lorsque vous le faites pivoter horizontalement ou verticalement. Veillez à ne pas vous coincer les doigts à l’arrière du moniteur lorsque vous le réglez verticalement. 90° 90°
