Velop MX4200 - Routeur LINKSYS - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Routeur maillé
Vitesse maximale	AX4200 (jusqu'à 4200 Mbps)
Technologie Wi-Fi	Wi-Fi 6 (802.11ax)
Ports Ethernet	4 ports Gigabit Ethernet
Couverture	Jusqu'à 370 m²
Nombre de bandes	Tri-bande
Compatibilité	Compatible avec les appareils Wi-Fi 5 et antérieurs
Application mobile	Application Linksys pour configuration et gestion
Sécurité réseau	WPA3, protection contre les menaces en ligne
Maintenance	Mises à jour automatiques du firmware
Support technique	Assistance 24/7 via le site Linksys
Dimensions	Dimensions compactes pour un placement facile
Poids	Environ 1,5 kg

FOIRE AUX QUESTIONS - Velop MX4200 LINKSYS

Comment réinitialiser mon Linksys Velop MX4200 ?

Pour réinitialiser votre Linksys Velop MX4200, maintenez enfoncé le bouton de réinitialisation situé à l'arrière du routeur pendant environ 10 secondes jusqu'à ce que le voyant lumineux clignote en orange.

Comment configurer mon Linksys Velop MX4200 pour la première fois ?

Téléchargez l'application Linksys depuis l'App Store ou Google Play, puis suivez les instructions à l'écran pour créer un compte, connecter le routeur à votre modem et configurer votre réseau Wi-Fi.

Pourquoi mon Linksys Velop MX4200 ne se connecte-t-il pas à Internet ?

Vérifiez que votre modem est allumé et fonctionnel. Assurez-vous que le câble Ethernet est correctement connecté entre le modem et le port WAN du routeur. Si le problème persiste, essayez de redémarrer le routeur et le modem.

Comment changer le nom du réseau Wi-Fi sur le Linksys Velop MX4200 ?

Ouvrez l'application Linksys, accédez à 'Paramètres du réseau' et sélectionnez 'Modifier le nom du réseau'. Entrez le nouveau nom souhaité et enregistrez les modifications.

Comment mettre à jour le firmware de mon Linksys Velop MX4200 ?

L'application Linksys vous informera automatiquement des mises à jour disponibles. Pour mettre à jour manuellement, allez dans 'Paramètres', puis 'Mise à jour du firmware', et suivez les instructions.

Mon Linksys Velop MX4200 est lent, que faire ?

Essayez de redémarrer le routeur et de vérifier si des appareils utilisent beaucoup de bande passante. Vous pouvez aussi déplacer le routeur vers un emplacement central de votre maison pour améliorer la couverture.

Comment ajouter un nœud supplémentaire au système Linksys Velop ?

Ouvrez l'application Linksys, allez dans 'Système' et sélectionnez 'Ajouter un nœud'. Suivez les instructions à l'écran pour connecter le nouveau nœud à votre réseau.

Comment sécuriser mon réseau Wi-Fi sur le Linksys Velop MX4200 ?

Accédez à l'application Linksys, allez dans 'Paramètres de sécurité' et activez le cryptage WPA2. Changez également le mot de passe par défaut pour un mot de passe fort.

Le voyant lumineux de mon Linksys Velop MX4200 est rouge, que signifie cela ?

Un voyant rouge indique un problème de connexion. Vérifiez les câbles, redémarrez le routeur et le modem, et assurez-vous que votre connexion Internet fonctionne.

Comment activer le contrôle parental sur le Linksys Velop MX4200 ?

Dans l'application Linksys, allez dans 'Contrôle parental' et activez-le. Vous pouvez ensuite définir des filtres de contenu et des horaires d'accès pour les appareils.

MODE D'EMPLOI Velop MX4200 LINKSYS

Vue d'ensemble du produit 3

Partie avant/supérieure 3

Précedent 4

Partie inférieure 5

Ou trouverdeplusamples renseignements 6

Configuration 7

Parametres du système Velop 9

Connexion à l'application Linksys 9

Tableau de bord 10

Appareils 11

Pour afficher ou modifier les détails des appareils 12

Paramètres du sans-fil 13

Paramètres avances 14

Connector un apparéil avec WPS 15

Acces d'invite 16

Stockage externe 17

Contrôle de vitesse 18

Contrôle parental 19

Priorisation des apparèils 20

Notifications 21

Paramètres avances 24

Parametres de connexion Internet 24

Paramétres de ports 25

Filtres MAC sans-fil 26

Moncompte 27

Commentaires 28

Aide 29

Connexion directe à Velop 30

Mot de passer d'administrateur Velop 31

Restauration des paramètres par défaut du fabricant 32

33

33

Environnement d'exploitation 33

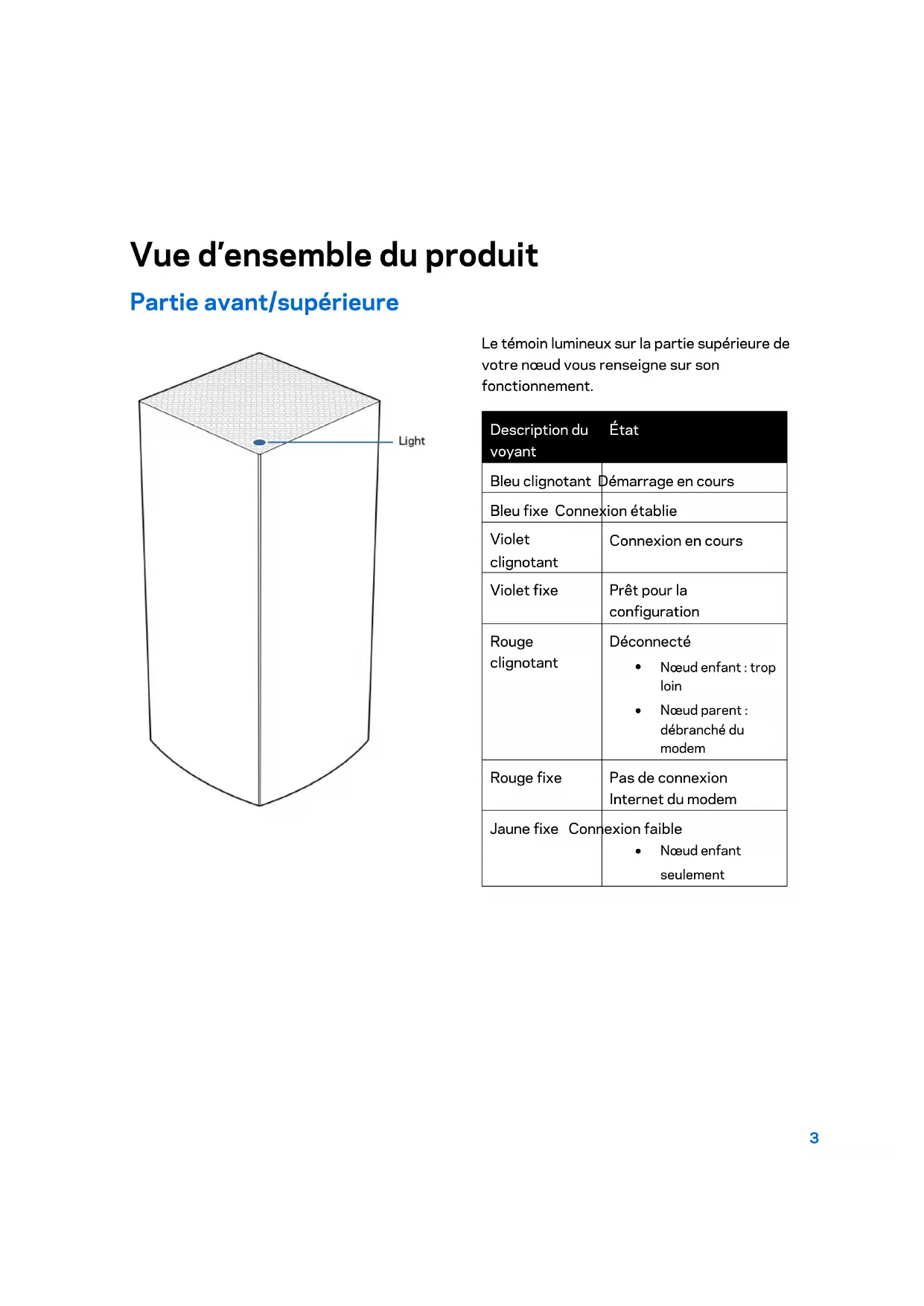

Vue d'ensemble du produit

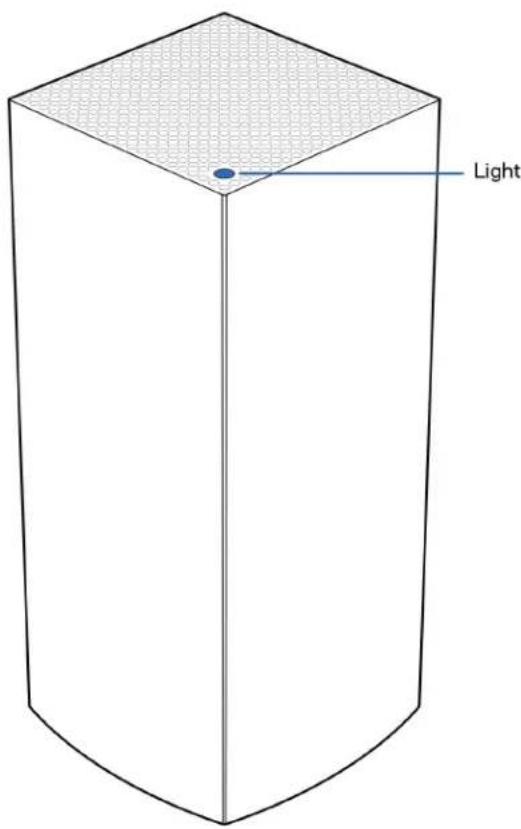

Partie avant/supérieure

Le témoin lumineux sur la partie supérieure de votre nœud vous renseigne sur son fonctionnement.

Description duvoyant	État
Bleu clignotant	Démarrage en cours
Bleu fixe Connexion établie
Violetclignotant	Connexion en cours
Violet fixe	Prêt pour laconfiguration
Rougeclignotant	DéconnectéNœud enfant : troploinNœud parent :débranché dumodem
Rouge fixe	Pas de connexionInternet du modem
Jaune fixe Connexion faibleNœud enfantseulément

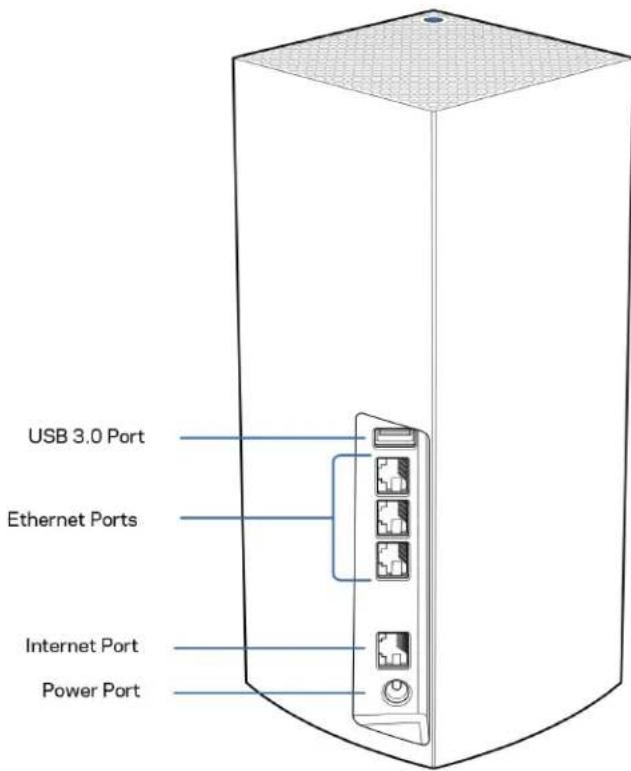

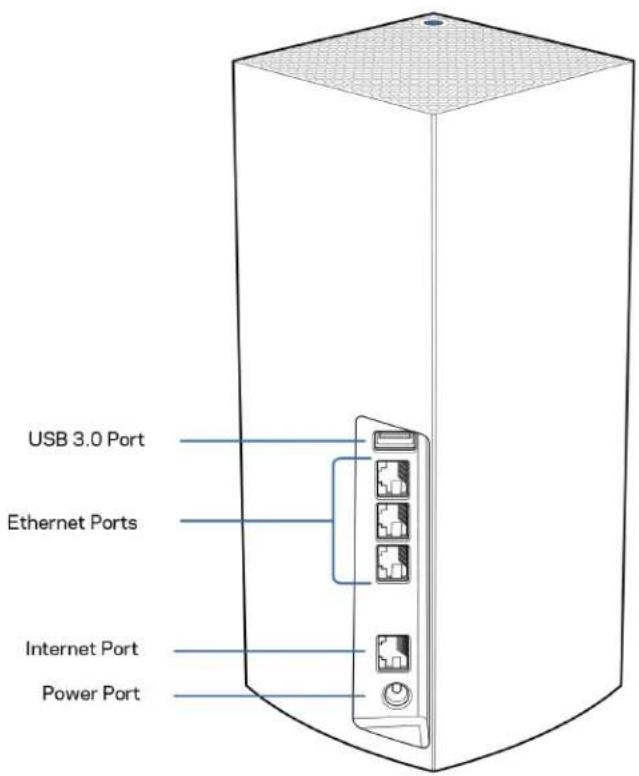

Précédent

Port USB 3.0 : branchez et partagez des périhériques de stockage USB sur votre réseau. Pour le partage de fichiers local uniquement (FTP, serveur multimédia ou virtualUSB non pris en charge). Non destiné au partage de périhériques comme les imprimantes, scanneurs ou camères.

Ports Ethernet : branches des cables Ethernet sur ces ports Gigabit Ethernet (10/100/1000) et aux autres apparciels connectés à votre réseau en mode filaire. Si vous avez plusieurs nœuds dans cette système Velop, utilisez un de ces ports pour vous connecter à votre modem ou routeur-modem.

Remarque: pour une performance optimale, utilisez un cable CAT5e ou de catégorie supérieure sur le port Ethernet.

Port internet: branchez un cable Ethernet sur le port Gigabit (10/100/1000) jaune et sur un modem cable/DSL internet à large bande ou fibre optique. Si vous utilisez ce routeur comme nœud infant dans un système de réseau mailé sans fil, vous pouvez utiliser ce port pour créé une connexion filaire vers un autre nœud.

Port d'alimentation: branchez l'adaptateur c.a. fourni sur ce port.

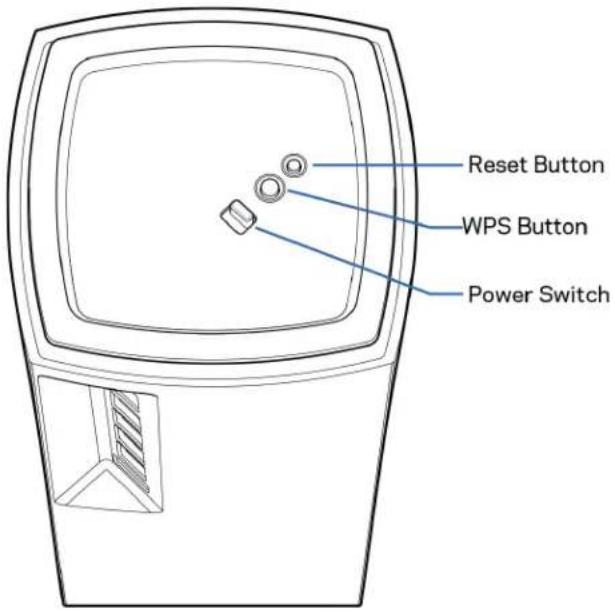

Partie inférieure

Bouton Reset (réinitialisation): maintenez ce bouton enforcé jusqu'à ce que le témoin lumineux sur la partie supérieure du noèud devienne rouge, s'estompe, puis redevienne rouge vif clignotant, pour réinitialiser le noèud aux paramètres établis par défaut à l'usine.

Bouton Wi-Fi Protected Setup—appuyez pour vous connecter à des périphériques réseau compatibles WPS.

Interrupteur marche/arrêt: appuyez sur | (marche) pourmettre le nœud sous tension.

Aide

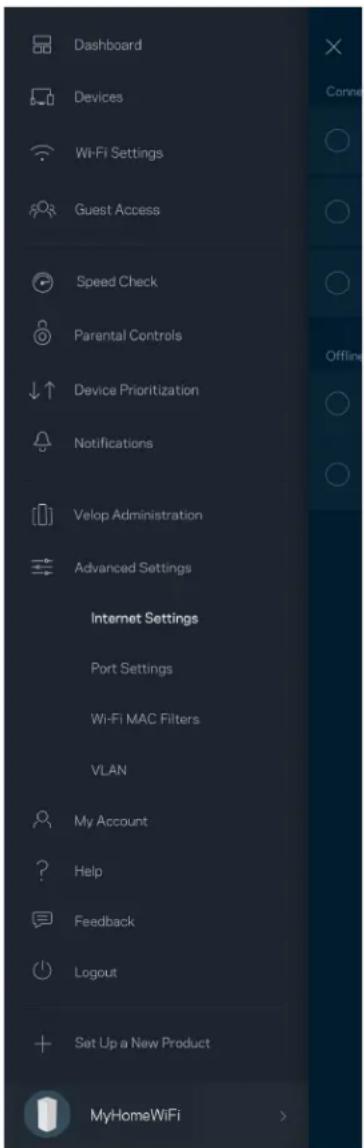

Où trouver de plus amples renseignements

• Linksys.com/support/Velop
• Section aide de l'application Linksys (lancez l'application et cliquez sur Aide dans le menu principal de navigation)

Remarque: les licences et la documentation relatives aux logiciels tiers utilisés dans ce produit peuvent être consultées à l'adresse suivante: http://supportlinksys.com/en-us/licenses. Pour toute demande relative au code source LPG ou toute autre question, veuillez communiquer avec nous à l'adresse http://supportlinksys.com/en-us/gplcodecenter.

Configuration

IMPORTANT : les nœuds Velop peuvent être configurés en tant que nœuds principaux ou nœuds enfants. Un nœud principal doit être connecté à votre modem ou routeur-modem par un cable Ethernet. Une fois configurés en mode sans fil, les nœuds secondaires peuvent être connectés à un autre nœud sans fil ou à l'aide de cables Ethernet.

Si vous ajoutez ce nouveau nœud en tant que parent à un système Velop de réseau maille sans fil pour toute la maison, réinitialisez tous les nœuds à leurs paramètres d'usine et ajoutez-les au système une fois que le nouveau nœud est configuré et fonctionne.

Téléchargez l'application Linksys. Vous avez besoin de cette application pour configurer Velop.

Visitez la boutique d'applications de votre apparéil et cherchez Linksys.

Installez l'application, ouvrez-la et suivez les directives.

Remarque : l'application fonctionne sous iOS 11.4 et versions plus récentes, et Android 6 et versions plus récentes.

Vous allez créé un compte Sans-fil intelligent Linksys qui vous permettra d'utiliser l'application pour consulter ou modifier les paramètres de votre système Velop partout où vous avez une connexion Internet.

Grâce au Sans-fil intelligent Linksys, vous pouvez notamment :

• modifier le nom et le mot de passer de votre réseau sans-fil;
• configurer l'accès d'invités :
• connecter des appareils au réseau sans-fil avec la fonction WPS;
• bloquer l'accès à Internet avec le contrôle parental;
• tester le début de votre connexion Internet.

Remarque : nous vous enverrons un courriel de vérification au cours de la configuration. À partir de votre réseau domestique, cliquez sur le lien dans le courriel.

Mis à part le branchement de l'alimentation et du cable Ethernet, le processus de configuration via l'application fait tout le travail à votre place. Une fois la connexion établie, utilisez l'application pour personneliser votre réseau sans-fil en lui donnant un nom et un mot de passer. Vous pouvez également donner des noms aux noeuds en fonction de leur emplacement pour que vous puissiez les identifer dans le cas peu fréquent où ils nécessiteraient une intervention.

Imprimez cette page, puis inscrivez les paramètres de votre réseau sans-fil et de votre compte au tableau ci-dessous à titre de référence. Rangez vos notes dans un endroit sur.

Nom du réseau sans-fil
Mot de passer du réseau sans-fil
Mot de passer d'administrateur
Nom d'accès de l'invité
Mot de passer de l'invité
Adresse courriel de connexion à l'MPApplication Linksys
Mot de passer de l'application Linksys

Paramètres du système Velop

En utilisant votre application Linksys, vous pouvez consulter ou modifier les paramétres du système Velop afin de prendre votre sans-fil plus sécurité ou d'améliorer le fonctionnement d'un apparéil ou d'un jeu. Vous pouvez acceder aux paramétres sans fil partout où vous avez une connexion Internet. Vous pouvez également acceder aux paramétres à l'aide du mot de passer de votre routeur quand vous étés connecté à votre réseau domestique, même si vous n'avoz pas de connexion Internet.

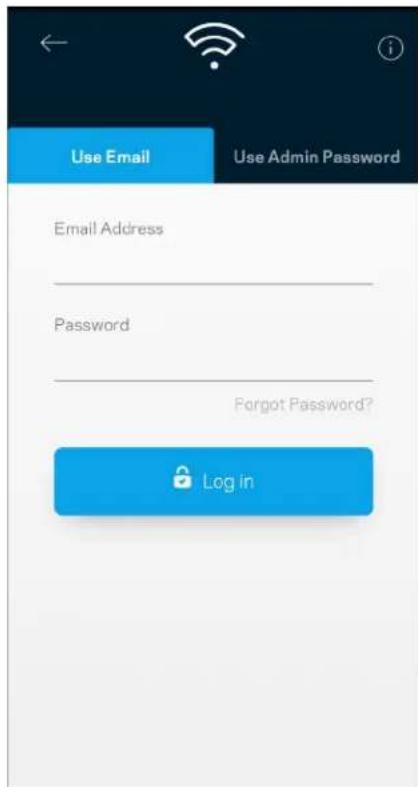

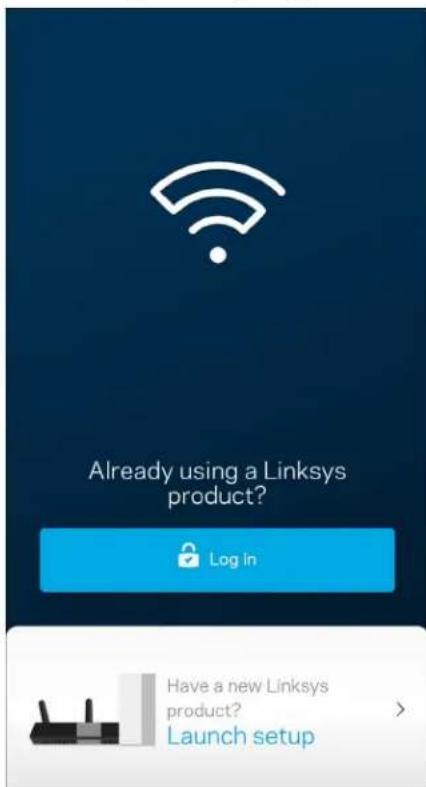

Connexion à l'application Linksys

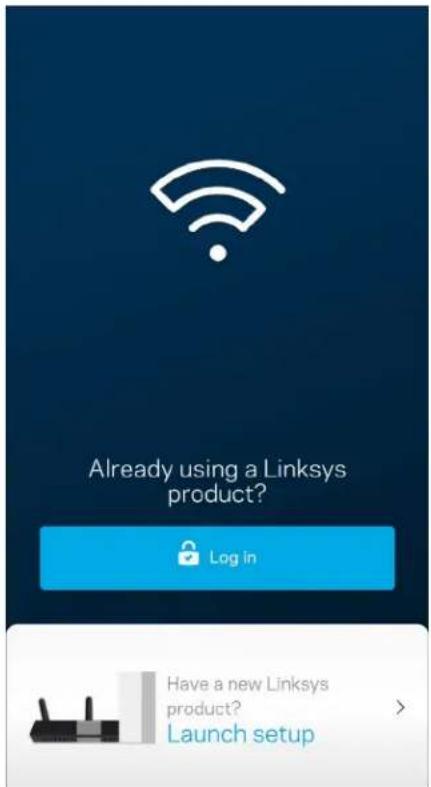

1. Ouvrez l'application Linksys.

1. Entrez l'adresse de courriel utilisé pour creer votre compte.
2. Entreze le mot de passer de votre compte.
3. Touchez Connexion.

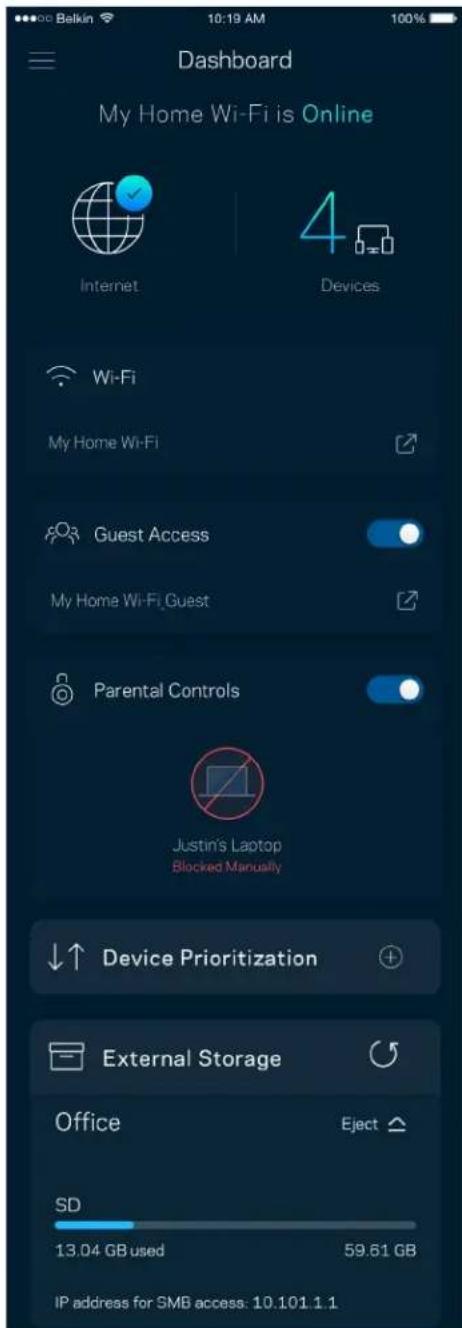

Tableau de bord

Le tableau de bord vous donne un aperçu de votre réseau sans-fil. Vous pouvez voir combien d'appareils sont connectés à votre système Velop. Vous pouvez également partager le mot de passer du réseau sans-fil et autoriser l'accès d'invités au sans-fil. Le tableau de bord vous indique également si le contrôle parental est actif sur certains appleils ou s'ils sont prioritaires pour l'accès au sans-fil.

Appareils

Consultez et modifiez les détails concernant tous les appareils connectés à votre sans-fil. Vous pouvez voir quels périphériques sont connectés à votre réseau principal et à votre réseau d'invités ou afficher des renseignements sur chacun de ces périphériques.

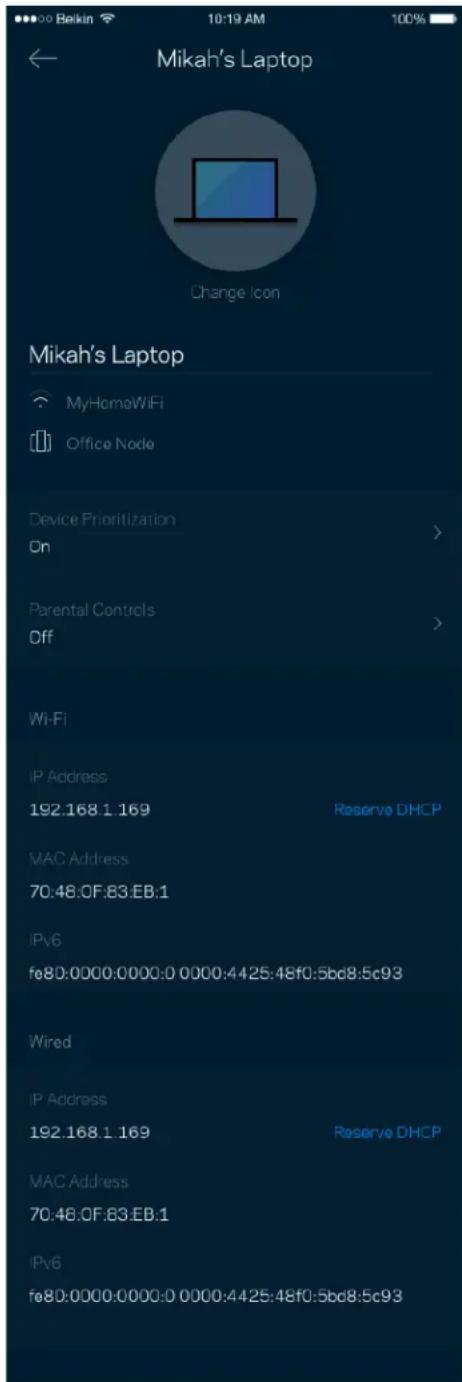

Pour afficher ou modifier les détails des appareils

À partir de l'écran Appareils, vous pouvez modifier les noms des apparciels et les icônes qui leur sont associées. Vous pouvez également prioriser des apparciels, définir le contrôle parental et consulter les détails du réseau sans-fil. Touchez un des apparciels de la liste pour afficher ses détails.

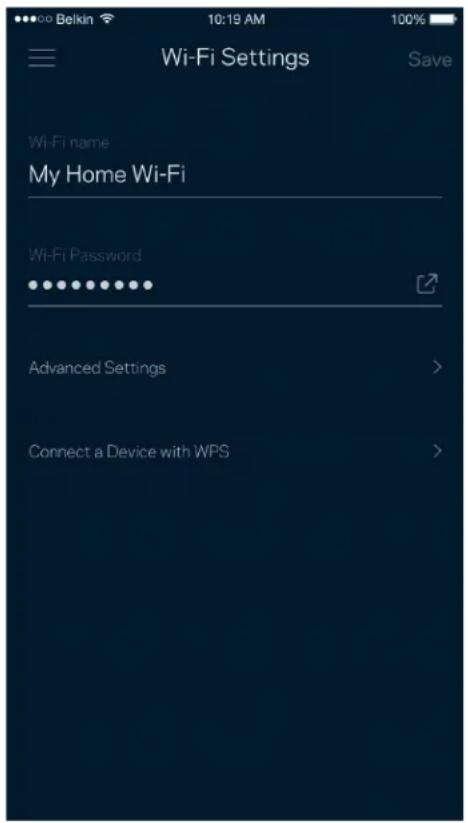

Paramètres du sans-fil

Vous pouvez consulter ou modifier le nom et le mot de passer de votre réseau sans-fil et connecter les appareils à l'aide de Wi-Fi Protected Setup™.

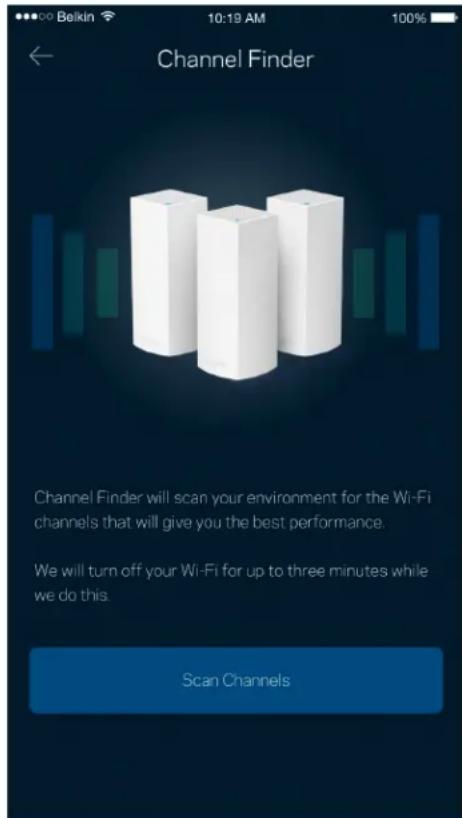

Paramètres avancés

Les utilisateurs avances peuvent modifier le type de sécurité par défaut et le mode du sans-fil. Ne modifies pas ces paramètres si vous n'avez pas une grande expérience des réseaux sans-fil. Le Détecteur de canaux cherchera les canaux sans-fil les plus ouverts dans votre secteur afin d'optimiser les performances de votre système Velop. Si vous ave plusieurs nœuds dans votre système Velop, le Détecteur de canauxaura le meilleur canal pour chacun d'eux.

Connector un apparéil avec WPS

La fonction Wi-Fi Protected Setup vous permet de connecter facilement des appareils sans-fil à votre réseau sans-fil sans avoir à entrer manuelle les paramètres de sécurité.

Accès d'invité

Utilisez l'Accès d'invite pour permettre à vos invitations de se connecter à Internet tout en limitant leur accès à d'autres ressources connectées à votre sans-fil. Envoyez le mot de passer par courriel ou message texte.

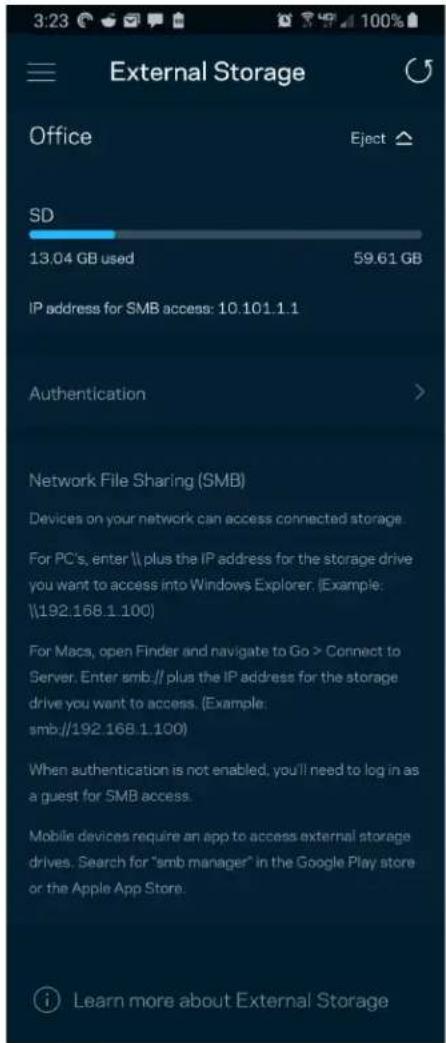

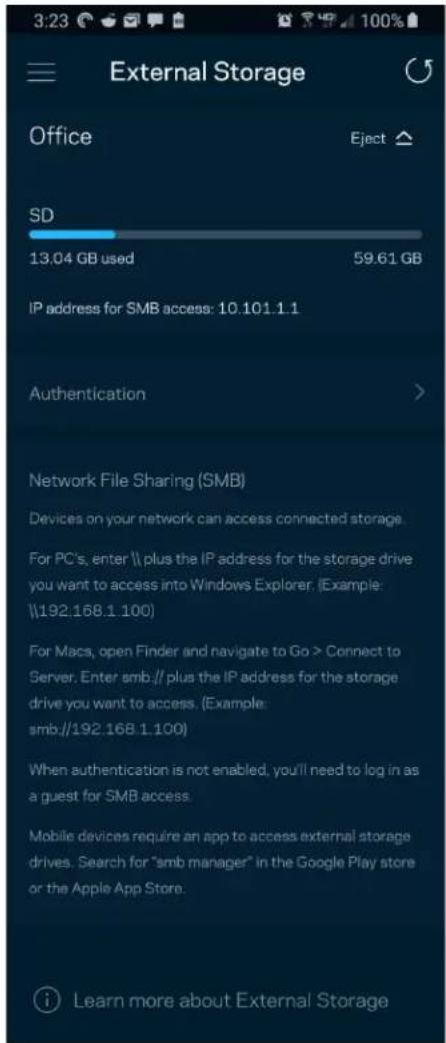

Stockage externe

Voyez àquel nœud un lecteur exter est connecté, vérifie la quantite d'espace libre restant, et activez l'authentication en definissant un nom d'utilisateur et un mot de passse. (Seulement lorsqu'un lecteur est branché sur le port USB d'un nœud.) Assurez-vous d'appuyer sur Éjecter Eject avant desterolir un lecteur afin d'éviter une perte de données.

Contrôle de vitesse

Effectuez un contrôle de vitesse pour vous assurer de bénéficier des vitesses de connexion que vous payez. Le contrôle de vitesse facilité également la priorisation des apparèils parce que ses résultats déterminent la distribution du sans-fil vers les apparèils prioritaires.

Le débit descendant est la vitesse à laquelle le contenu Internet est télécharge vers votre système Velop.
Le débit montant est la vitesse à laquelle vous pouvez téléverser du contenu vers Internet.

Remarque: les vitesses de connexion Internet sont déterminées en tenant compte de divers facteurs, notamment le type de compte FAI, le traffic Internet local et mondial, de même que le nombre d'appareils à votre domicile qui partagert la connexion.

Contrôle parental

Le contrôle parental permet de déterminer àquel moment vos enfants peuvent acceder à Internet et ce qu'ils peuvent y faire. Vous pouvezbloquer l'acces Internet de certains apparciels ou bloquer des sites Web spécifiques.

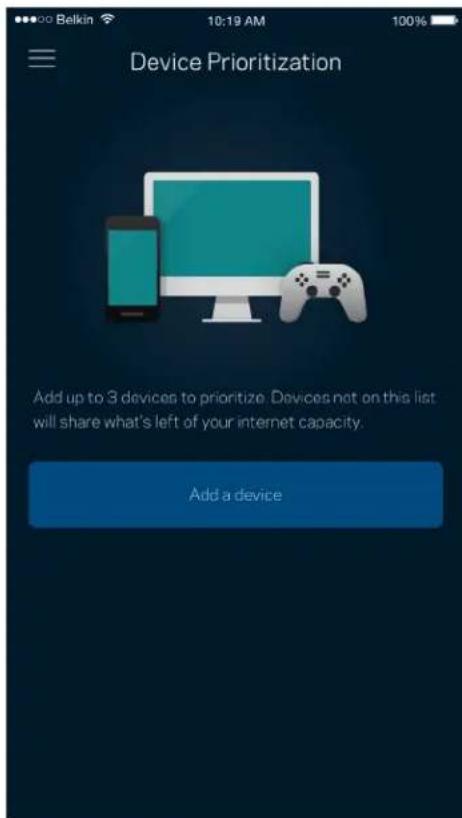

Priorisation des apparils

Choisissez jusqu'à trois apparueils qui auront la priorité pour l'utilisation de votre connexion Internet. Ces apparueils, qu'ils soient filaires ou sans fil, bénéficieront toujours du meilleur accès lors de leur connexion. Velop effectue un test de vitesse pour déterminer la(Meilleure)distribution Wi-Fi à vos apparueils priorisés. Les autres apparueils se partageront la capacité restante. Les apparueils priorisés apparaissent sur le tableau de bord.

Notifications

Si vous avez plusieurs nœuds, Velop peut vous aviser lorsqu'un nœud secondaire de votre système se déconnecte. Les nœuds secondaires sont ceux qui ne sont pas câblés à votre modem. Vous devez activer les notifications dans les paramètres de votre apparéil mobile pour autoriser Velop à vous aviser.

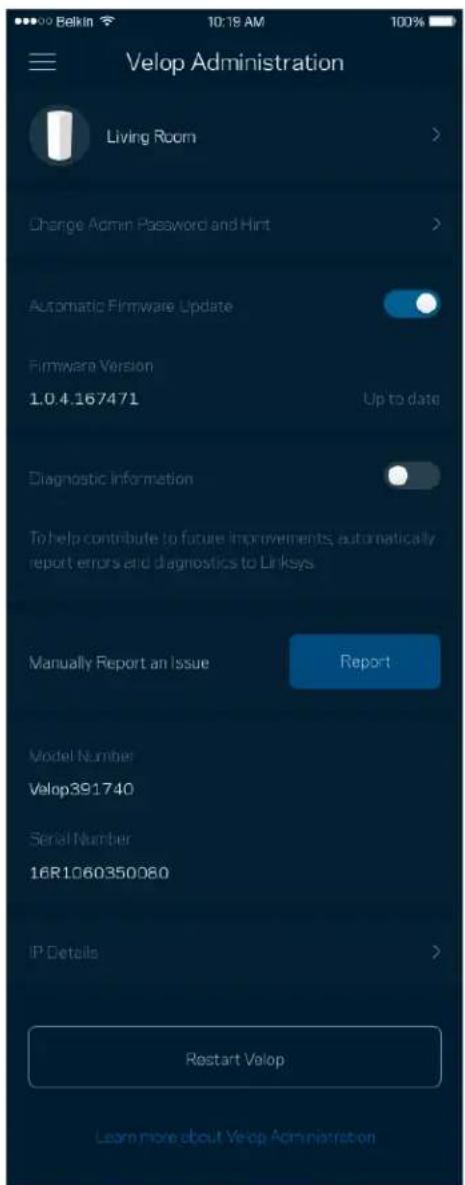

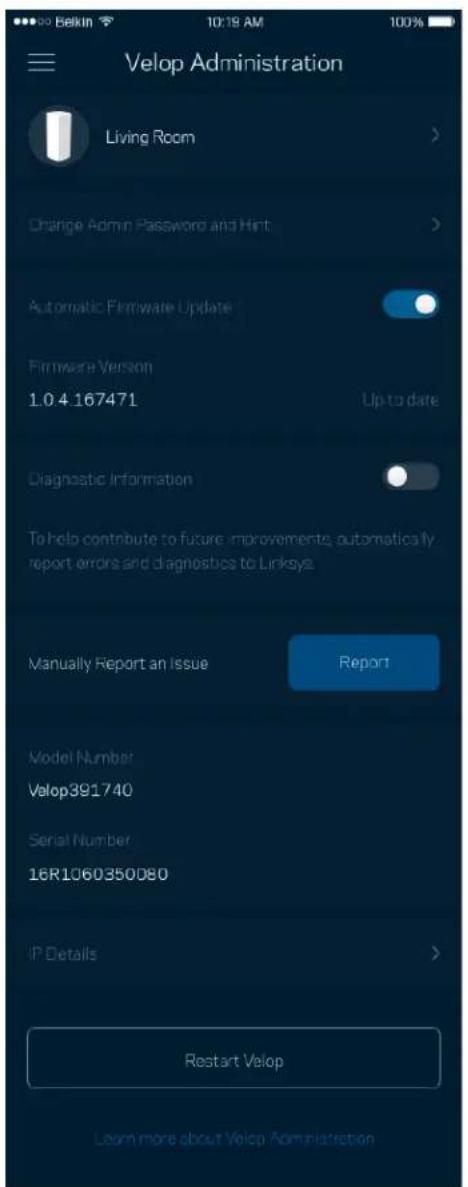

Utilisez l'écran d'administration Velop pour modifier le mot de passer administrateur et l'indice, et consulter différents renseignements (numéro de modulo, numéro de série et renseignements IP) relatifs à tous les nœuds prênts sur votre réseau sans-fil.

Vous pouvez désir d'envoyer automatiquement des rapport de plantation à Linksys et contributor ainsi à l'amélioration de l'expérience sans-fil. Vous pouvez aussi signaler manuellement des problèmes particuliers à Linksys.

Les renseignements suivants seront envoyés avec votre description du problème :

• Version de l'application	• Type de connexion (connexion par le nuage : affiche l'adresse courriel associée, connexion locale : affiche « admin Velop »)
• Modèle de l'appareil	• Type de connexion WAN [réseau étendu] (affiche Wi-Fi ou Ethernet)
• Version du système d'exploitation de l'appareil	• Date : (jour/mois/année, heures, fuseau horaire)

Paramètres avancés

Paramètres de connexion Internet

Vous peuvent désirier les modalités de connexion Internet de votre système Velop. Le type de connexion par défaut est Configuration automatique - DHCP. Les autres types de connexion dépendant de votre FAI ou de l'utilisation que vous envisagez pour votre système Velop. Les utilisateurs avances peuvent utiliser les Paramétres supplémentaires pour cloner des adresses MAC et définir la MTU (Unité de transmission maximale).

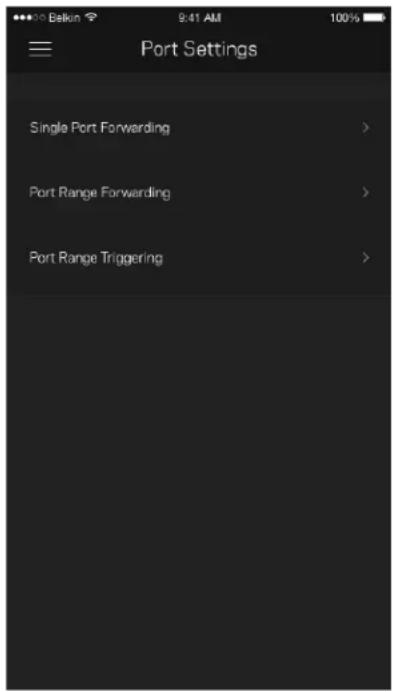

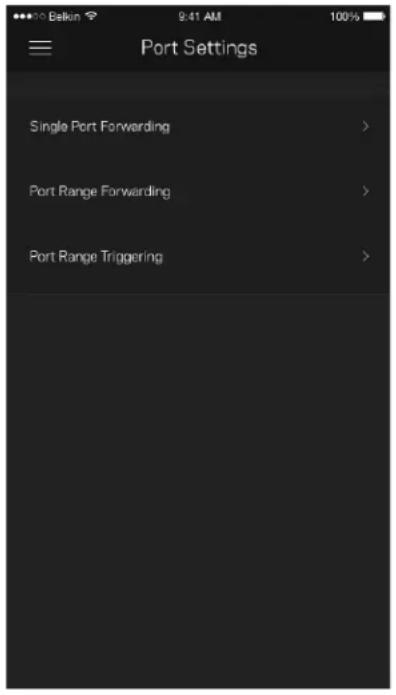

Paramètres de portes

La redirection de port (pour un port unique, plusieurs ports ou une plage de ports) envoie le traffic d'arrivée d'un ou plusieurs ports disponibles vers un apparéil ou un port défini sur votre réseau sans-fil. Pour le déclenchement de plage de ports, Velop surveille le traffic sortant sur des numérores de port spécifique. Velop méorise l'adresse IP de l' apparéil qui demande les données de sorte que lorsque les données demandées lui sont retournées, elles sont réacheminées à l' apparéil approprié.

Filtres MAC sans-fil

Chaque périphérique réseau dispose d'une adresse MAC (contrôle d'accès au support) à 12 chiffres. Vous pouvez creator une liste d'adresses MAC et réguler la façon dont les périphériques utilisent votre réseau sans-fil.

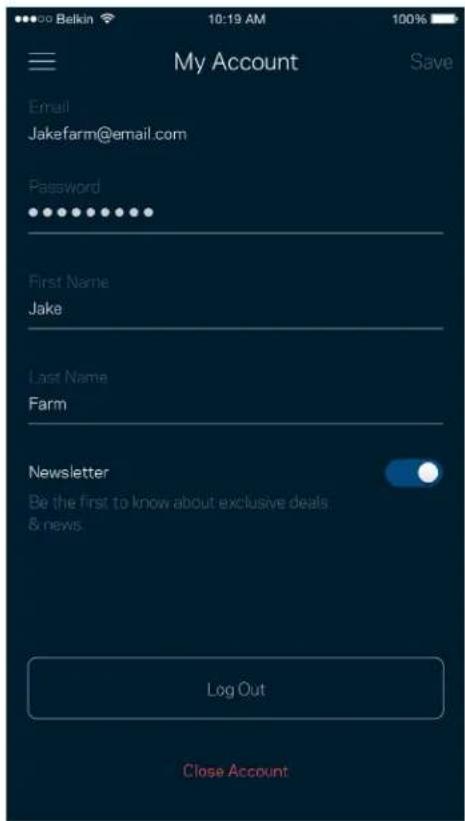

Mon compte

Modifiez le mot de passer de votre compte Linksys etCHOisissez de receivevoir les dernières nouvelles et offres speciales de Linksys.

Commentaires

Vous avez l'occasion de nous donner votre opinion. Évaluation l'application dans votre boutique d'applications, envoyez-nous une suggestion ou signalez un problème qui vous empêche de profiter d'une bonne experience.

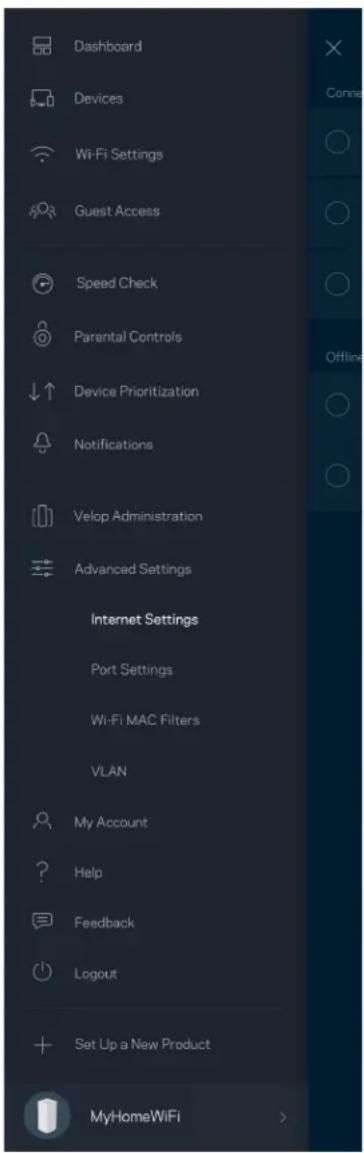

Aide

Un problème avec l'application ? Besoin de renseignements supplémentaires sur une fonction ?

Touchez Aide pour avoir des explications.

Connexion directe à Velop

Meme si vous n'etes pas connecté à Internet, vous pouvez acceder à votre système Velop.

Connectez-vous à votre nom de réseau sans-fil, lancez l'application Linksys et touche Utilisez le mot de passé d'administrateur. Vous ne pourrez pas acceder à votre compte Sans-fil Linksys hors connexion.

Mot de passer d'administrateur Velop

Nous avons créé un mot de passer d'administrateur sécurisé au cours de la configuration. Pour le modifier, touchez Administration Velop puis Modifier le mot de passer Velop et l'indice.

Pour assurer la sécurité de votre système Velop, nous vous enverrons un courriel en cas de modification du mot de passé d'administrateur.

Restauration des paramètres par défaut du fabricant

Vous ne devriez jamais avoir besoin de réinitialiser votre Velop à ses paramètres d'usine. C'est une procédure très perturbatrice. Une réinitialisation aux paramètres d'usine rétablit l'état de votre système Velop au moment où vous l'avez extrait de son emballage, nécessitant ainsi que vous repétiez la procédure de configuration. Tous les paramètres que vous avez personnalisés lors de la configuration et ultérieurement, tels que le nom de réseau sans-fil, les mots de passer, le type de sécurité, seront effacés. Tous les apparêils sans fil seront déconnectés de votre réseau sans-fil.

Pour réinitialiser votre Velop :

Assurez-vous que votre nœud est branché sur une source d'alimentation et qu'il est allumé, puis appuyez de manière prolongée sur le bouton Reset (Réinitialisation) au bas du nœud. Le témoin lumineux sur la partie supérieure du nœud va devenir rouge puis s'estomper en clignotant. Ne relâché pas le bouton avant que le voyant s'éteigne puis devienne rouge vif.

Caracteristiques techniques

Velop Linksys

Nom du modele SystemeWiFi6VelopAX4000/AX4200

Numéro du modele Série MX4000

Vitesse du port du commutateur 10/100/1000 Mbit/s

Fréquence radio 2,4 GHz et 5 GHz

Nombre d'antennes 9 (internes)

Ports USB 3.0, Ethernet, Internet, alimentation

Boutons Interrupteur marche/arrêt, WPS, réinitialisation

Voyant Un témoin lumineux multicolore pour

l'alimentation et l'etat

Fonctions de sécurité WPA2-Personnel, WPA3-Personnel

Bits de clé de sécurité Cryptage de données jusqu'à 128 bits

Environnement d'exploitation

Dimensions 3,1 pouces x 3,1 pouces x 7,3 pouces

Poids unitaire 0,95 kg

Alimentation 12V,3A

Température (fonctionnement) 0 à 40 °C (32 à 104 °F)

Température (entreposage) -20 à 60 °C (-4 à 140 °F)

Humidité (marche) 10 % à 80 % d'humidité relative, sans condensation

Humidité (entreposage) 5% à 90%, sans condensation

Remarques:

Pour en savoir plus à propos de la conformité aux normes, la garantie et la sécurité, rendez-vous sur Linksys.com/support/Velop.

Les specifications peuvent changer sans préavis.

Les performances maximales sont conformes à la norme IEEE 802.11. Les performances réelles peuvent varier, notamment une capacité de réseau sans fil, un taux de débit de données et une portée moindre. La performance dépend de nombreux facteurs, conditions et variables, dont l'éloignement du point d'accès, le volume du traffic réseau, les matériaux et la construction de l'édifice, le système d'exploitation utilisé, la combinaison des produits sans fil utilisés, les interférences ainsi que d'autres conditions défavorables.

Rendez-vous sur linksys.com/support/Velop pour notre soutien technique primé.

BELKIN, LINKSYS et de nombreux noms de produits et logos sont des marques de commerce du groupe de sociétés Belkin. Les autres marques mentionnées sont la propriété de leur détenteur respectif.

© Belkin International, Inc. ou ses sociétés associées, 2020. Tous droits réservés.
