BEDIENUNGSANLEITUNG Velop MX4200 LINKSYS

TMWi-Fi Protected SetupjLgS, LgS, LgS, LgS, LgS, LgS, LgS, LgS, LgS, LgS, LgS, LgS, LgS, LgS, LgS, LgS, LgS, LgS, LgS, LgS, LgS, LgS, LgS, LgS, LgS, LgS,

Wi-Fi Csiy 8 y 8y 8y 8y 8y 8y 8y 8y 8y 8y 8y 8y 8y 8y 8y 8y 8y 8y 8y 8y 8y 8y 8y 8y 8y 8y 8y 8y 8y 8y 8y 8y 8y 8y 8y

yJwJyRyAaL JwJWiaFjuaIaIaIgJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJz

Driftstemperatur 0 - 40^

Opbevaringstemp. -20 til 60^ C

Vorderseite/Oberseite 3

Rückseite 4

Unterseite 5

Hierfindensieweiteretustuttgart 6

Einrichtung 7

9

Anmelden bei der Linksys App 9

Dashboard 10

Geräte 11

Ansicht und Änderung der Gerätedetails 12

WLAN-Einstellungen 13

Erweiterte Einstellungen 14

Ein Gerät mit WPS verbinden 15

Gastzugriff 16

Externer Speicher 17

Geschwindigkeitsstest 18

Kinderschutzfunktionen 19

Geräte-Priorisierung 20

Benachrichtigungen 21

Velop-Verwaltung 22

Erweiterte Einstellungen 24

Internet-Einstellungen 24

Port-Einstellungen 25

WLAN-MAC-Filter 26

Mein Konto 27

Feedback 28

Hilfe 29

Eine direkte Verbindung mit Velop herstellen 30

Velop Admin-Password 31

Die Werkseinstellungen wiederherstellen 32

Technische Daten 33

Linksys Velop 33

Betriebsbedingungen 33

Produktübersicht

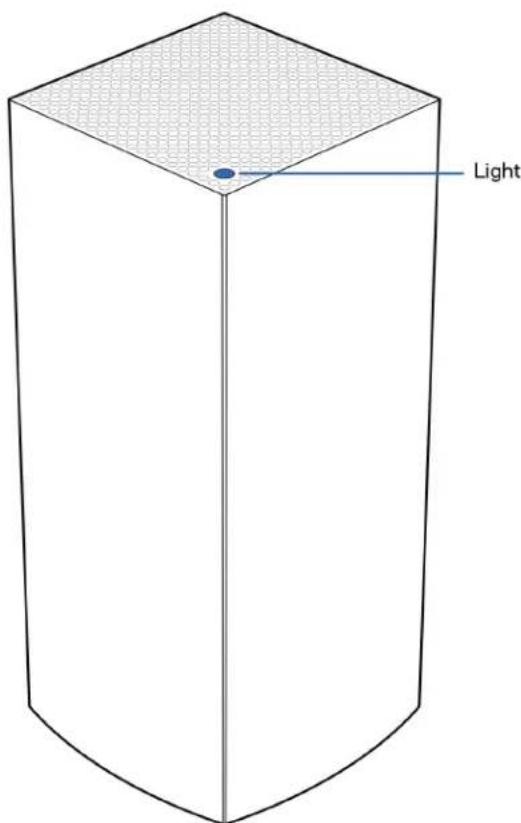

Vorderseite/Oberseite

Die Leuchte an der Oberseite Ihres Nodes zeigt. Ihnen Informationen zum Betrieb Ihres Nodes an.

Verhalten der Leuchte	Status
Blaue Blinkanzeige	Wird gestartet
Blaes Dauerlicht	Verbunden
Lila Blinkanzeige	Setup wird ausgeführrt
Lila Dauerlicht	Bereit zum Setup
Rote Blinkanzeige	Nicht verbunden Sekundäres Node: zu welt entfernt Haupt-Node: Kabelverbindung mit dem Modem ist getrennt
Rotes Dauerlicht	Kein Internet über das Modem
Gelbes Dauerlicht	Schwache Verbindung Nur sekundäres Node

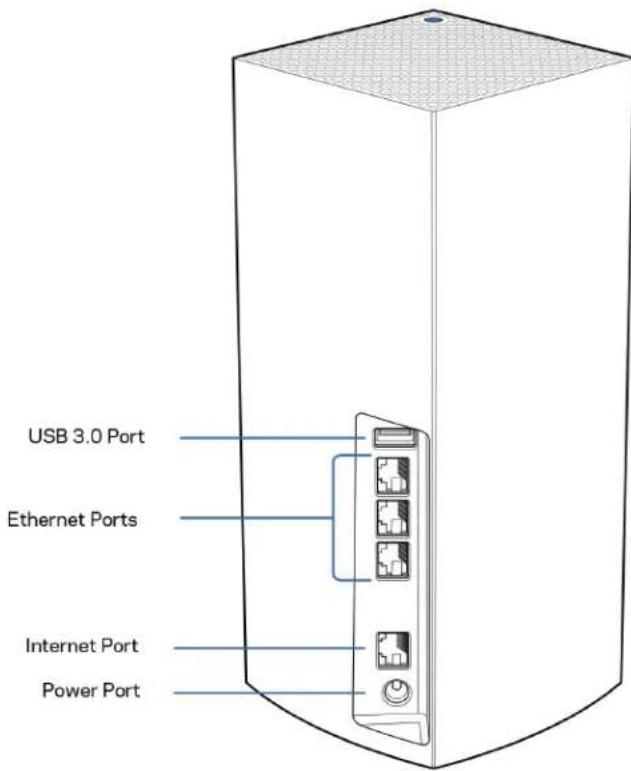

Rückseite

USB-3.0-Anschluss - Schlieben Sie USB-Laufwerke zur gemeinsamen Nutzung in ihrem Netzwerk an. Nur für die lokale gemeinsame Nutzung von Dateien (FTP, Medien-Server oder virtuelles USB werden nicht unterstützt). Außen dem nicht für die gemeinsame Nutzung von Peripheriegeräten wie z. B. Druckern, Scannern oder Kameras geeignet.

Ethernet-Ports - Mithilfe von Ethernet-Kabeln können über diese Gigabit-Ethernet-Ports (10/100/1000) kabelgebundene Geräte mit ihrem Netzwerk verbunden werden. Wenn Sie mehr als ein Node in ihrem Velop-System verwenden, können Sie über diese Ports Ihr Modem oder ihren Modem-Router anschließen.

Hinweis: Die Beste Leistung erzielen Sie, wenn Sie ein CAT5e-Kabel oder ein Kabel einer hohenen Kategorie an den Ethernet-Port anschließen.

Internet-Port - Schließen Sie ein Ethernet-Kabel an den gelben Gigabit-Port (10/100/1000) und an ein Breitband-Internet-, Kabel-, DSL- oder Glasfaser-Modem an. Wenn Sie diesen Router als sekundäre Node in einem Mesh-WLAN-System verwenden, können Sie diesen Anschluss für eine kabelgebundene Verbindung mit einem anderen Node verwenden.

Stromanschluss - Schließen Sie hier das im Lieferumfang enthaltene Netzteil an.

Unterseite

Reset-Taste - Halten Sie die Taste gedrückt, bis die Leuchte auf der Oberseite des Nodes rot leuchtet, dann ausgeblendet wird und danach hellrot blinkt, um das Node auf die Werkseinstellungen zurückzusetzen.

Wi-Fi Protected Setup-Taste - Drücken Sie diese Taste, um WPS-fähige Netzwerkgeräte zu verstehen.

Ein-/Aus-Schalter - Schieben Sie diesen Schalter in die Position | (an), um das Node einzuschalten.

Hilfe

HierfindensieweitereUnterstützung

• Linksys.com/support/Velop
• Linksys App Hilfe (rufen Sie die App auf und klichen Sie im Hauptnavigationsmenu auf Help [Hilfe])

Hinweis: Lizenzen und Hinweise zur Software Dritter, die auf thisem Produkt zum Einsatz kommt, finden Sie hier: http://supportlinksys.com/en-us/licenses. Antwerten auf Fragen und Informationen zum GPL-Quellcode finden Sie unter: http://supportlinksys.com/en-us/gplcodecenter

Einrichtung

WICHTIGER HINWEIS: Velop Nodes können als primäre oder sekundäre Nodes eingerichtet werden. Ein primäres Node muss mit einem Ethernet-Kabel an Ihr Modem oder ihren Modem-Router angeschlossen sein. Nach der drahtlosen Einrichtung können sekundäre Nodes drahtlos oder über Ethernet-Kabel miteinander verbunden werden.

Wenn Sie diesen neue Node in einem vorhandenen grenzenlosten Velop Mesh-WLAN-System als Haupt-Node hinzufugen, setzen Sie zunachst alle Nodes auf die Werkseinstellungen zurück und binden Sie sie erst in das System ein, wenn Sie das Setup des neuen Nodes erfolgreich abgeschlossen haben.

Laden Sie die Linksys App herunter. Sie brauchen diese App, um Velop einzurichten.

Gehen Sie zum App Store für Ihr Gerät unduchen Sie nach Linksys.

Installieren Sie die App, öffnen Sie sie und folgen Sie den Anweisungen.

Hinweis: Die App Funktioniert mit iOS 11.4 und höher sowie Android 6 und höher.

Sie erstellen ein Linksys Smart Wi-Fi-Konto, damit Sie ihre Velop-Systemeinstellungen an jedem Ort, wo Sie eine Internetverbindung haben, über die App im Blick haben und Änderungen vornehmen können.

Möglichkeiten mit Linksys Smart Wi-Fi:

• WLAN-Namen und -Passwort ändern
  Gastzugriff einrichten
  Geräte mit WPS mit dem WLAN verbinden
  Das Internet mit Kinderschutzfunktionen blockieren
• Internetgeschwindigkeit testen

Hinweis: Wahlend der Einrichtung senden wir Ihnen eine Bestätigungs-E-Mail. Klichen Sie über Ihr Heimnetzwerk auf den Link in der E-Mail.

Abgesehen vom Anschluss des Stromkabels und des Ethernet-Kabels erfolgt die Einrichtung bequem über die App. Wenn die Verbindung hergestellt worden ist, können Sie Ihr WLAN mithilfe der App personalisieren, indem Sie ihm einen Name und ein Password geben. Sie können Nodes auch Namen geben, an denen Sie den jeweiligen Standort erkennen. Sollten einmal Probleme auftreten, wollen Sie, um welches Gerät es sich handelt.

Drucken Sie diese Seite aus und tragen Sie die WLAN- und Kontoeinstellungen zum späteren Nachschlagen in die Tabelle ein. Bewahren Sie die Seite an einem sicheren Ort auf.

WLAN-Name
WLAN-Password
Admin-Password
Name für den Gastzugriff
Password für den Gastzugriff
E-Mail für die Anmeldung bei der Linksys App
Password für die Linksys App

Velop System-Einstellungen

Mithilfe der Linksys App konnen Sie sich die Systemeinstellungen des Velop ansehen oder sie ändern, um Ihr WLAN{sicherer zu machen oder es better auf die Verwendung eines Gerats oder Spiels abzustimmen. Die Einstellungen sind überall auf der Welt zuganglich, wo Ihnen eine Internetverbindung zur Verfugung steht. Wenn Sie mit ihrem Heimnetzwerk verbunden sind, konnen Sie auch ohne Internetverbindung mithilfe des Router-Passwords auf die Einstellungen zugreifen.

Anmelden bei der Linksys App

1. Öffnen Sie die Linksys App.

1. Geben Sie die E-Mail-Adresse ein, die Sie verwendet haben, als Sie Ihr Konto erstellt haben.
2. Geben Sie das Password Ihres Kontos ein.
3. Tippen Sie Log in (Anmelden) an.

Dashboard

Das Dashboard gibt Ohnen eine Übersicht über Ihr WLAN. Hier konnen Sie sehen, wie viele Geräte mit ihrer Verlop verbunden sind. Sie konnen ein WLAN-Password weiterleiten und Beschuchern Zugriff auf Ihr WLAN erfolglichen. Das Dashboard zeigt zugem an, ob Geräte über Kinderschutzfunktionen gesichert sind oder Vorrang im WLAN erhalten haben.

Geräte

Sehen Sie sich Details zu all ihren mit dem WLAN verbundenen Geräten an und behmen Sie Änderungen daran vor. Sie können die verbundenen Geräte Ihres Haupt- und Gastnetzwerks anziegen halten oder Informationen zu jedem Gerät abrufen.

Ansicht und Änderung der Gerätedetalls

Über den Gerätebildschirm konnen Sie Gerätenamen bearbeiten und die Gerätesymbole ändern. Sie konnen auch Geräte priorisieren, Kinderschutzfunktionen einstellen und sich Details zum WLAN ansehen. Tippen Sie zur Ansicht der Details ein beliebiges Gerät an.

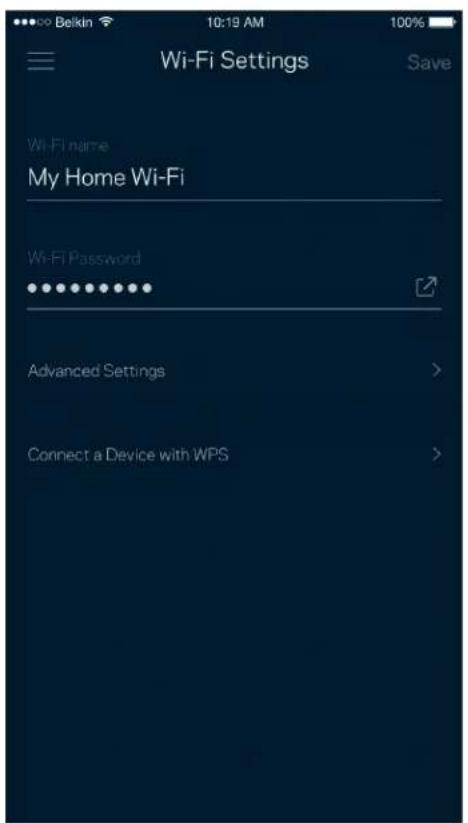

WLAN-Einstellungen

Sehen Sie sich ihren WLAN-Namen und das Password an oder ändern Sie sie und verbinden Sie Geräte mithilfe von Wi-Fi Protected Setup™.

Erweiterte Einstellungen

Erfahrene Benutzer konnen den Standardsicherheitstypen und den WLAN-Modus ändern. Nehmen Sie keine Änderungen vor, wenn Sie nicht viel Erfahrung mit WLAN-Netzwerken haben. Über die Kanalsuche wird nach den am wichtigen ausgelasteten WLAN-Kanälen in ihrer Umgebung gesucht, um die Beste Leistung Ihres Velop-Systems zu gewährleisten. Wenn sich mehrere Nodes in ihrem Velop-System befinden, wird über die Kanalsuche der Beste Kanal für jeder Node ermittelt.

Ein Gerät mit WPS verbinden

Mithilfe von Wi-Fi Protected Setup konnen Sie mühelos WLAN-Geräte mit ihrem WLAN verbinden, ohne manuell Sicherheitseinstellungen eingeben zu müssen.

Gastzugriff

Über den Gastzugriff konnen Sie Besuchern Zugang zum Internet ermöglich, den Zugriff auf andere Ressourcen, die mit Ihrlem WLAN verbunden sind, jedoch einschränken. Teilen Sie ihren Gästen per SMS oder E-Mail das Password mit.

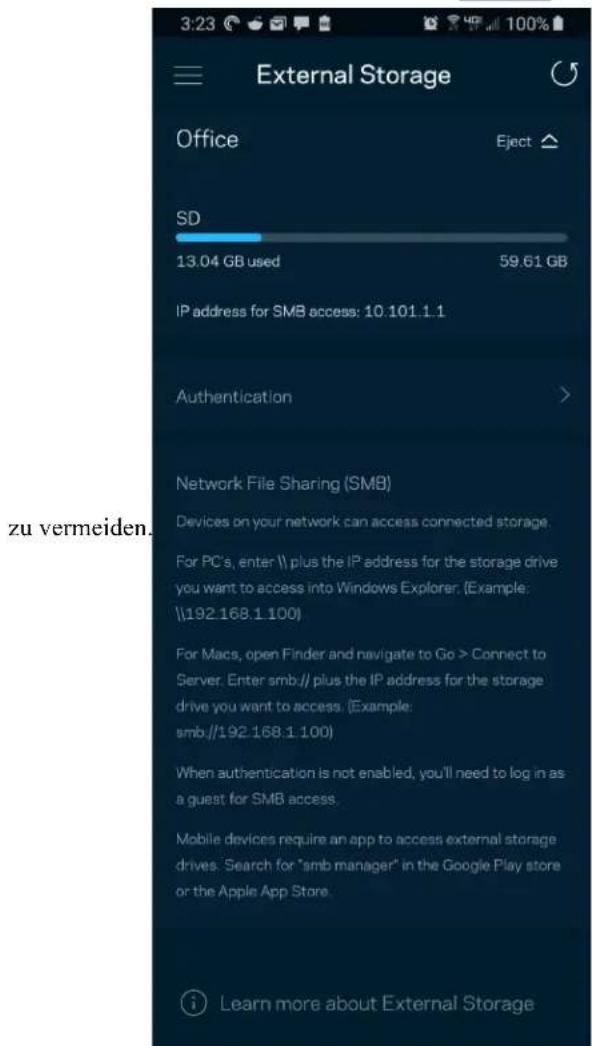

Externer Speicher

Sehen Sie nach, mit welchem Node ein externes Laufwerk verbunden ist, überprüfen Sie die Menge an noch freiem Speicherplatz und aktivieren Sie die Authenticifizierung, indem Sie einen Benutzernamen und ein Password festlegen. (Dies ist nur möglich, wenn ein Laufwerk an den USB-Port eines Nodes

angeschlossen ist.) Tippen Sie auf Eject (Aosrfen), bevor Sie ein Laufwerk entfern, um Datenverluste

Geschwindigkeitstest

Mithilfe eines Geschwindigkeitsstests können Sie sicherstellen, dass Sie die Geschwindigkeit erreichen, für die Sie bezahlen. Der Geschwindigkeitsstest dient auch zur Gerätepriorisierung, da anhand der Ergebnisse bestimmt wird, wie das WLAN über die priorisierten Geräte verteil wird.

Die Download-Geschwindigkeit ist die Geschwindigkeit, bei der Internetinhalte auf Ihr Velop-System übertragen werden.
Die Upload-Geschwindigkeit ist die Geschwindigkeit, bei der Sie Inhalte ins Internet hochlagen können.

Hinweis: Die Internetgeschwindigkeit wird durch eine Reihe von Faktoren bestimmt, wie etwa die Art des ISP-Kontos, den örtlichen und weltweiten Internetdatenverkehr sowie die Anzahl der Geräte in Ihr dem Zuhause, die gleichzeitig auf das Internet zugreifen.

Kinderschutzfunktionen

Über Kinderschutzfunktionen können Sie festlegen, wenn ihre Kinder online sein dürfen und was sie tun können. Unterbrechen Sie den Internetzugriff für bestimmte Geräte oder blockieren Sie bestimmte Websites.

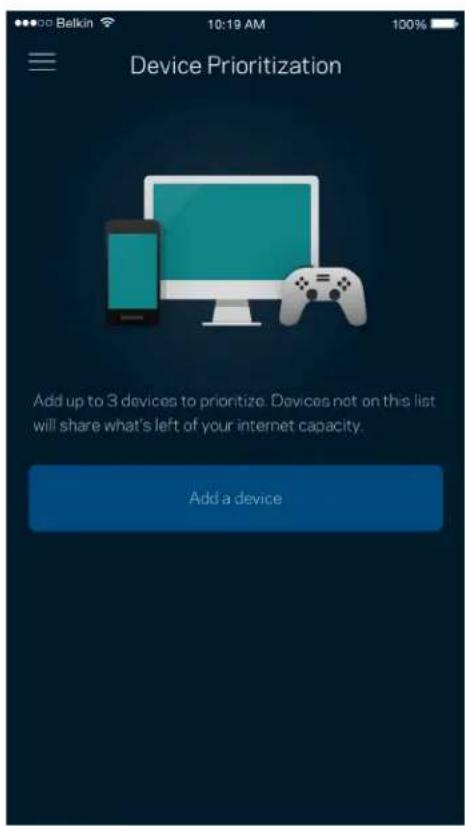

Geräte-Priorisierung

Wahlen Sie bis zu drei Geräte aus, die den Vorrang bei der Nutzung ihrer Internetverbindung erhalten. Diese Geräte, kabelgebundene und/oder drahtlose, haben immer den besten Zugang, wenn sie verbunden werden. Velop führt einen Geschwindigkeitsstest durch, um zu bestimmten, wie das WLAN am besten auf die priorisierten Geräte verteil wird. Andere Geräte teilen sich die übrig gebliebene Kapazität. Priorisierte Geräte werden über das Dashboard angezeigt.

Benachrichtigungen

Wenn Sie mehr als ein Node haben, kann Velop Sie benachrichtigen, wenn sekundäre Nodes in Ihr System offline gehen. Sekundäre Nodes sind alle Nodes, die nicht über ein Kabel mit ihrem Modem verbunden sind. Sie müssen die Benachrichtigungen in den Einstellungen Ihres Mobilgeräts aktivieren, damit Velop Sie benachrichtigen kann.

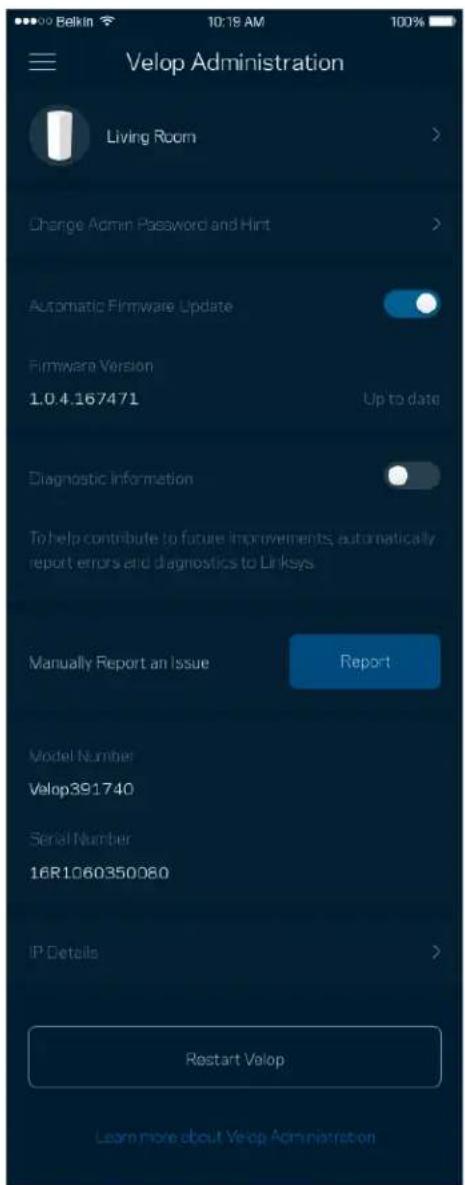

Velop-Verwaltung

Im Velop-Verwaltungsfenster konnen Sie das Admin-Passwort und den Hinweis dazu ändern und verschiedene Identifikationsnummern (Modellnummer, Seriennummer und IP-Details) für alle Nodes in Ihrlem WLAN überprüfen.

Wahlen Sie aus, dass Systemabstürze Linksys direkt gemeldet werden, damit die Verwendung des WLANs noch angenehmer wird. Sie können Linksys manuell bestimmte Probleme melden.

Folgende Informationen werden mit ihrer Beschreibung des Problems mitgesendet:

• App-Version	• Anmeldotyp (Cloud: verknüpfte E-Mail-Adresse, lokal: „Velop admin")
• Gerätemodell	• WAN-Verbindungstyp (WLAN oder Ethernet)
• Betriebssystemversion des Geräts	• Zeit: Datum (Monat/Tag/Jahr, Zeit, Zeitzone)

Erweiterte Einstellungen

Internet-Einstellungen

Sie können einstellen, wie Ihr Velop-System eine Verbindung mit dem Internet herstellt. Die Standardeinstellung ist Automatic Configuration - DHCP (Automatische Konfiguration - DHCP). Andere Verbindungstypen sind von ihrem Internetprovider und von der Art der Nutzung Ihres Velop-Systems abhängig. Erfahrene Benutzer konnen Additional Settings (Zusätzliche Einstellungen) verwenden, um die MAC-Adressen zu klonen und die MTU (Maximum Transmission Unit) einzustellen.

Port-Einstellungen

Port-Weiterleitung - für einen einzelnen Port, mehrere Ports oder einen Port-Bereich - sendet Datenverkehr, der an einem bestimmten Port eingeht an ein bestimmtes Gerät oder an einen bestimmten Port im WLAN. Beim Port-Bereich-Triggering werden ausgehende Daten vom Velop auf bestimmte Port-Nummern überprüft. Velop speichert die IP-Adresse des Geräts, das die Daten abruft, sodass die abgerufenen Daten bei der Übertragung dem richtigen Gerät zugeordnet werden.

WLAN-MAC-Filter

Jedes Netzwerkgerät verfügbar über eine eindeutige 12-stellige MAC-(Media Access Control-)Adresse. Sie können eine Liste mit MAC-Adressen erstellen und einstellen, wie Geräte Ihr WLAN nutzen.

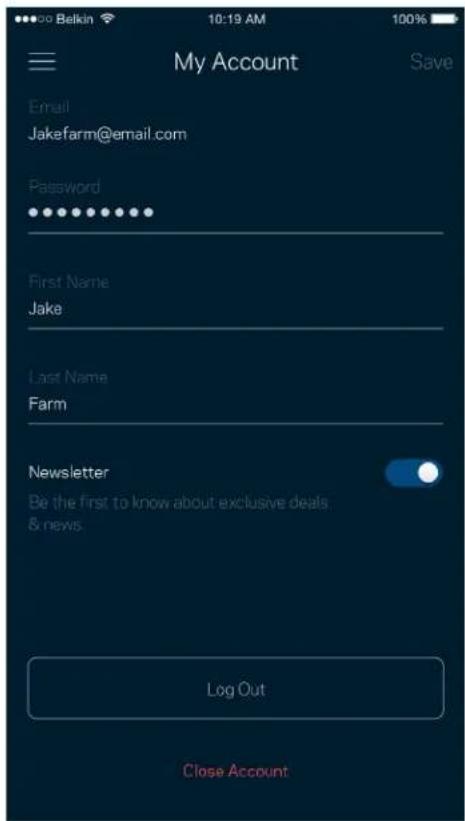

Mein Konto

Ändern Sie das Password Ihrer Linksys-App und geben Sie an, dass Sie die neuesten Nachrichten und Angebote von Linksys erhalten möchten.

Feedback

Sie haben die Möglichkeit, uns ihre Meinung zu sagen. Bewerten Sie die App in Ihr App Store, senden Sie uns Vorschläge oder melden Sie uns ein Problem, das die optimale Anwendung beeinträchtigt.

Hilfe

Haben Sie Probleme mit der App? Brauchen Sie nur ein paar Informationen zu einer Funktion? Tippen Sie Help (Hilfe) an.

Eine direkte Verbindung mit Velop herstellen

Auch wenn Sie nicht mit dem Internet verbunden sind, können Sie auf das Verlop-System zugreifen. Stellen Sie eine Verbindung mit ihrem WLAN her, starten Sie die Linksys App und tippen Sie auf „Use Admin Password" (Admin-Passwort verwenden). Sie können nicht auf Ihr Linksys WLAN-Konto zugreifen, wenn Sie nicht online sind.

Velop Admin-Password

Wir haben während der Einrichtung ein sicheres Admin-Password für Sie erstellt. Um es zu ändern, tippen Sie Velop Administration (Velop-Verwaltung) und dann Change Velop Password and Hint (Velop-Password und Hinweis ändern) an.

Um die Sicherheit Ihres Velop-Systems zu gewährleisten, senden wir Ihnen eine E-Mail, wenn keinard das Admin-Password ändert.

Die Werkseinstellungen wiederherstellen

Sie sollenn nicht in die Situation kommt, in der Sie Ihr Velop zusücksetzen mussen, dess es ist ein störender Eingriff. Das Zurücksetzen auf die Werkseinstellungen versetzt Ihr Velop-System in den Zustand, in dem es aus der Verpackung kam, sodass Sie die gesamte Einrichtung wiederholen mussen. Alle Einstellungen, die Sie während der Einrichtung und später vorgenommen haben, z. B. in Bezug auf den WLAN-Namen, Passwörter, Sicherheitstypen usw., werden gelöscht. Alle WLAN-Geräte werden vom WLAN getrennt.

So setzen Sie Velop zurück:

Das Velop sollte angeschlossen und eingeschaltet sein. Halten Sie dann die Reset-Taste an der Unterseite gedrückt. Die Leuchte auf der Oberseite des Nodes wird rot und wird schrittweise ausgeblendet. Lassen Sie die Taste nicht los, bevor die Leuchte ausgeht und hellrot wird.

Technische Daten

Linksys Velop

Modellbezeichnung	Velop AX4000/ AX4200 WiFi 6 System
Modellnummer	MX4000 Serie
Switchport-Geschwindigkeit	10/100/1000 Mbit/s
Funkfrequenz	2,4 GHz und 5 GHz
Anzahl der Antennen	9 (intern)
Anschlüsse	USB 3.0, Ethernet, Internet, Strom
Tasten	Ein-/Aus-Schalter, WPS- und Reset-Taste
Leuchte	Eine mehrfarbige Leuchte zur Anzeige des Betriebs und des Status
Sicherheitsfunktionen	WPA2-Personal, WPA3-Personal
Sicherheitschlüssel/Bits	Verschlusselung mit bis zu 128 Bit

Betriebsbedingungen

Abmessungen	7,87 cm x 7,87 cm x 18,54 cm
Gerätegewicht	0,95 kg
Stromversorgung 12 V, 3 A
Zertifizierungen	FCC, IC, CE, Wi-Fi (IEEE 802.11a/b/g/n/ac, Entwurf für 802.11ax)
Betriebstemperatur	0 bis 40 °C
Lagertemperatur -20 bis 60 °C
Relative Luftfeuchtigkeit im Betrieb	10 bis 80 % relative Feuchtigkeit, nicht kondensierend
Lagerfeuchtigkeit	5 bis 90%, nicht kondensierend

Anmerkungen:

Zulassungs-, Garantie- und Sicherheitsinformationen finden Sie auf Linksys.com/support/Velop.

Technische Änderungen können ohne Vorankündigung vorgenommen werden.

Maximale Leistung gemäß den Spezifikationen des IEEE-Standards 802.11. Die tatsächliche Leistung kann variieren und gingere Kapazitäten des WLAN-Netzwerks, eine gingere Datendurchsatzrate und Reichweite sowie einen gingeren Empfangsbereich einschlieben. Die Leistung wird durch zahlreiche Faktoren, Bedingungen und Variablen beeinflusst. Dazu zahlen die Entfernung vom Access Point, das Datenverkehrsaufkommen im Netzwerk, Baustoffe und Konstruktionsweise von Gebäuden, das verwendete Betriebssystem, die Kombination der eingesetzten WLAN-Geräte, Interferenzen und weitere umgänstige Bedingungen.

Unseren preisgekronten technischen Support finden Sie unter linksys.com/support/Velop.

BELKIN, LINKSYS und zahlreiche weitere Produktbezeichnungen und Logos sind Marken des Belkinkonzerns. Erwähnte Marken von Drittenbieten sind Eigentum ihrer jeweiligen Rechtsinhaber.

© 2020 Belkin International, Inc. und ihre Tochtergesellschaften. Alle Rechte vorbehalten.
