MODE D'EMPLOI ECOSurge TLP76MSGB Tripp Lite

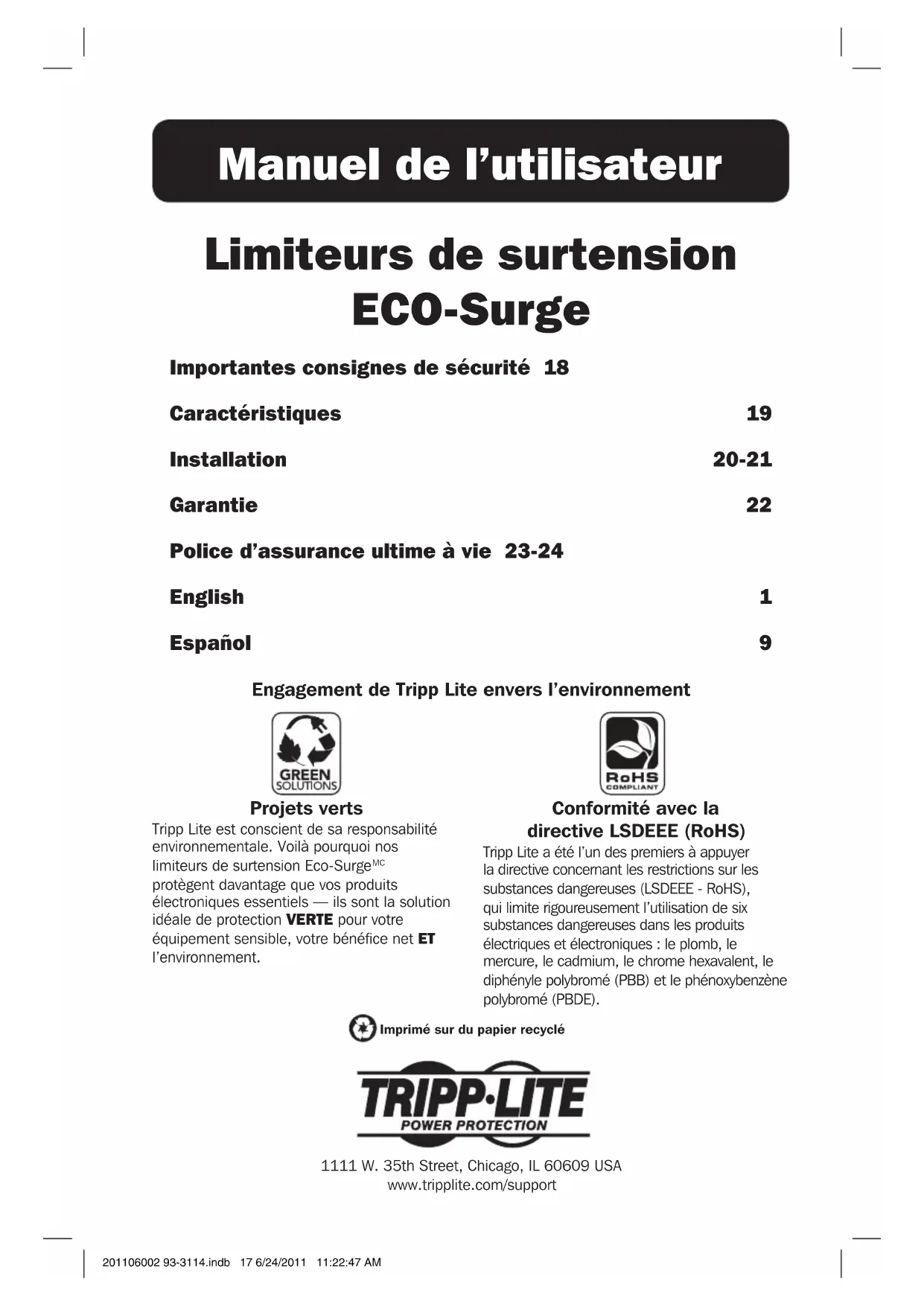

Manuel de l’utilisateur Limiteurs de surtension ECO-Surge Importantes consignes de sécurité 18 Caractéristiques 19 Installation 20-21 Garantie 22 Police d’assurance ultime à vie 23-24 English 1 Español 9 Engagement de Tripp Lite envers l’environnement 1111 W. 35th Street, Chicago, IL 60609 USA www.tripplite.com/support Projets verts Tripp Lite est conscient de sa responsabilité environnementale. Voilà pourquoi nos limiteurs de surtension Eco-Surge

protègent davantage que vos produits électroniques essentiels — ils sont la solution idéale de protection VERTE pour votre équipement sensible, votre bénéfice net ET l’environnement. Conformité avec la directive LSDEEE (RoHS) Tripp Lite a été l’un des premiers à appuyer la directive concernant les restrictions sur les substances dangereuses (LSDEEE - RoHS), qui limite rigoureusement l’utilisation de six substances dangereuses dans les produits électriques et électroniques : le plomb, le mercure, le cadmium, le chrome hexavalent, le diphényle polybromé (PBB) et le phénoxybenzène polybromé (PBDE). 201106002 93-3114.indb 17 6/24/2011 11:22:47 AM18 Importantes consignes de sécurité

CONSERVER CES CONSIGNES

MISE EN GARDE! NE PAS brancher sur une prise non mise à la terre. NE PAS utiliser de cordon prolongateur à deux fils ou d’adaptateur. Le présent limiteur de surtension est conçu pour être utilisé uniquement à l’intérieur. Installer le limiteur de surtension loin des appareils qui émettent de la chaleur comme des radiateurs ou des registres de chaleur. Ne pas installer dans des endroits où une humidité élevée est présente. Ne pas brancher de cordon prolongateur dans le limiteur de surtension. Ne jamais installer de câble électrique, de téléphone, de réseau ou coaxial durant un orage électrique. Ne pas perforer de trou dans quelque partie du boîtier ou ouvrir le boîtier pour quelque raison que ce soit. Aucune pièce interne ne peut être réparée par l’utilisateur. Le limiteur de surtension comprend une protection interne qui déconnectera l’élément de protection contre les surtensions à la fin de sa durée de vie utile, mais qui maintiendra l’alimentation vers la charge — maintenant non protégée. 201106002 93-3114.indb 18 6/24/2011 11:22:47 AM19 Caractéristiques Prise « maître » : permet à un dispositif « maître » de contrôler l’alimentation vers huit dispositifs périphériques (selon le modèle). Le dispositif « maître » peut être un dispositif de 15 watts ou plus. Prises d’« économie d’énergie » : en mode d’économie d’énergie VERT, ces prises ont l’alimentation coupée par le dispositif « maître » lorsqu’elles sont à l’arrêt ou hors tension. Ces prises sont recommandées pour les dispositifs à usage intermittent comme les moniteurs, les imprimantes, les numériseurs, les lampes, les lecteurs de DVD, les consoles de jeu, les amplificateurs et les enceintes acoustiques. Prises « toujours sous tension » : Fournissent de la puissance continue même en mode d’économie de puissance VERT et ne sont pas contrôlés par des interrupteurs principaux. Ces prises sont recommandées pour les dispositifs essentiels comme les modems, les routeurs, les disques durs externes, les téléphones sans fil, les télécopieurs, les magnétoscopes numériques (TiVo

), les boîtes de jonction de câble et de satellite. Interrupteur de commande de puissance réglable par l’utilisateur : se trouvant sur le panneau arrière du limiteur de surtension, cet interrupteur permet à des dispositifs de puissance plus élevée (25 W) et de puissance plus faible (15 W) d’être désignés comme le dispositif « maître ». Les ordinateurs personnels, les ordinateurs portatifs, les miniportatifs ou tout dispositif de 15 W peuvent contrôler le mode d’économie d’énergie VERT. Interrupteur Auto/Manuel (certains modèles) : permet à l’utilisateur de choisir entre le mode d’économie d’énergie (Auto) ou la protection standard (Manuel). Toutes les prises sont protégées contre les surtensions conformément à la puissance nominale en joule du modèle quel que soit le mode. Commutateur manuel (modèles sélectionnés) : Permet à l’utilisateur de mettre manuellement hors tension des prises individuelles. Si également équipé d’un interrupteur principal, celui-ci permet de mettre hors tension toutes les prises en même temps. Les interrupteurs principaux n’ont aucun effet sur les prises portant la mention « Always On » (toujours sous tension). DEL de diagnostic : la DEL de « mise à la terre » (rouge) assure que la prise murale est mise à la terre et que la protection contre les surtensions peut fonctionner de façon appropriée. La DEL « protégée » (verte) assure que la protection contre les surtensions est présente. Si cette DEL verte venait à s’éteindre, Tripp Lite remplacerait sans frais votre limiteur de surtension en vertu de la garantie. DEL d’état : les DEL « maître », « économie d’énergie » et « toujours sous tension » (toutes rouges) s’allument lorsque l’alimentation CA est présente. Prise de téléphone RJ-11 (certains modèles) : connecter les câbles de téléphone de la prise murale via le limiteur de surtension (prises RJ-11) au dispositif à protéger. Prise de réseau RJ-45 (certains modèles) : connecter les cordons de réseau de la prise murale ou du modem câble/DSL via le limiteur de surtension (prises RJ-45) au dispositif à protéger. Prises coaxiales (certains modèles) : connecter les câbles coaxiaux de la prise murale via le limiteur de surtension (prises coaxiales de type F) au dispositif à protéger. Cordon d’alimentation avec une fiche à angle droit : la longueur du cordon d’alimentation de 2,4 m à 3 m (8 pi à 10 pi) avec une fiche à angle droit compacte permet au limiteur de surtension d’atteindre les prises éloignées et l’alignement du mobilier contre un mur. Disjoncteur : protège l’équipement contre la surcharge dangereuse du système. Si la charge sur le limiteur de surtension dépasse 15 ampères, le disjoncteur* se déclenche et les prises coupent l’alimentation CA. Si le disjoncteur se déclenche, diminuer la charge, puis enfoncer le disjoncteur pour le réarmer.

• Les disjoncteurs sont intégrés dans l’interrupteur d’alimentation sur certains modèles et sont des fonctionnalités séparées sur d’autres modèles. 201106002 93-3114.indb 19 6/24/2011 11:22:47 AM20 Installation Installation de votre limiteur de surtension (Installation en option. Disponible sur certains modèles uniquement) : s’il y a lieu, installer le limiteur de surtension sur un mur ou autre surface solide, verticale. Cependant, vous devez installer le limiteur de surtension avant de connecter l’équipement. Disposer une feuille de papier sur les trous de montage du limiteur de surtension et indiquer leurs centres avec une punaise. Ensuite, poser ce gabarit à l’endroit désiré et indiquer avec les punaises. Installer les vis (fournies par l’utilisateur) dans les endroits marqués en laissant 0,6 cm (1/4 po) de la tête des vis exposée. Installer le limiteur de surtension sur les têtes des vis et glisser en place. Connecter votre limiteur de surtension à la ligne d’alimentation CA : brancher le cordon d’alimentation du limiteur de surtension dans une prise à trois fils mise à la terre de 120 V ca standard. Sélectionner votre mode de rendement : placer l’interrupteur Auto/Manuel du limiteur de surtension à la position désirée. Le transfert en mode « Auto » active le mode d’économie d’énergie VERT, alors que le transfert en mode « Manuel » active le mode standard. Remarque : toutes les prises sont protégées contre les surtensions conformément à la puissance nominale en joule du modèle quel que soit le mode. Sélectionner le seuil de commande de la puissance en mode d’économie d’énergie : (en option) Si le mode d’économie d’énergie VERT est sélectionné, placer l’interrupteur de commande de la puissance (situé sur le panneau arrière de l’appareil) à la position désirée. Le transfert à la position « PC/NB » permet à des dispositifs de puissance plus élevée (25 W) de contrôler le mode d’économie d’énergie comme le dispositif « maître ». Le transfert à la position « Netbook » (miniportatif) permet aux dispositifs de puissance plus faible (15 W) d’être désignés comme le dispositif « maître ». Vérifier les DEL de diagnostic et d’état du limiteur de surtension (disponibles sur certains modèles uniquement) : si votre limiteur de surtension comporte les DEL de diagnostic, vérifier avant de connecter l’équipement. Elles indiqueront diverses conditions de fonctionnement lorsque le limiteur de surtension est branché dans une prise de 120 V ca sous tension. DEL « protégée » (verte) : indique que les composants limiteurs de surtension sont intacts et qu’ils assurent une protection complète contre les surtensions. Si cette DEL ne s’allume pas, certains des composants limiteurs de surtension ne fonctionnent pas et l’appareil devrait être remplacé. Pour plus d’information, visiter le site www.tripplite.com/support. DEL de « mise à la terre » (rouge) : indique que les prises murales sont mises à la terre et que la protection contre les surtensions peut fonctionner de façon appropriée. Si cette DEL NE s’allume PAS et que l’alimentation est présente, veuillez consulter un électricien agréé pour examiner le câblage de votre prise murale. « DEL d’état » (rouge) : indiquent que l’alimentation CA est présente dans ladite prise murale. 201106002 93-3114.indb 20 6/24/2011 11:22:47 AM21 Installation (suite) Connecter l’équipement aux prises CA du limiteur de surtension : brancher les cordons d’alimentation de l’équipement (y compris les dispositifs à deux fils) dans les prises CA du limiteur de surtension. Certains modèles comportent des capuchons de sécurité qui recouvrent les prises qui ne sont pas utilisées. D’autres modèles comportent des prises spéciales largement espacées pour les transformateurs sans avoir à recouvrir les autres prises. NE PAS brancher de cordon prolongateur. NE PAS SURCHARGER les prises du limiteur de surtension. Le limiteur de surtension peut accepter une charge totale d’équipement jusqu’à 15 ampères (qu’elle soit dans une seule prise ou répartie sur plusieurs prises). Si la charge sur le limiteur de surtension dépasse les 15 ampères, le disjoncteur* se déclenche et les prises coupent l’alimentation CA. Si le disjoncteur se déclenche, diminuer la charge en débranchant certains dispositifs. Enfoncer le disjoncteur pour réarmer. IL EST IMPORTANT QUE VOUS VOUS RAPPELIEZ QU’EN MODE « ÉCONOMIE D’ÉNERGIE », LES PRISES EN « ÉCONOMIE D’ÉNERGIE » VERRONT LEUR ALIMENTATION COUPÉE LORSQUE LA PRISE « MAÎTRE » ATTEINDRA SON SEUIL D’«ÉCONOMIE D’ÉNERGIE ». LES PÉRIPHÉRIQUES ET LES COMPOSANTS QUI EXIGENT DES PARAMÈTRES PERSONNELS À SAUVEGARDER NE DEVRAIENT PAS ÊTRE BRANCHÉS DANS LES PRISES D’«ÉCONOMIE D’ÉNERGIE ». VEUILLEZ CONSULTER LES DIFFÉRENTES DESCRIPTIONS DES PRISES DANS LE CHAPITRE SUR LES CARACTÉRISTIQUES POUR LES RECOMMANDATIONS QUANT AU TYPE DE PÉRIPHÉRIQUE ET DE COMPOSANT QUI PEUT ÊTRE BRANCHÉ DANS CHACUNE DES DIFFÉRENTES PRISES.

• Les disjoncteurs sont intégrés dans l’interrupteur d’alimentation sur certains modèles et sont des fonctionnalités séparées sur d’autres modèles. Connecter l’équipement aux prises téléphoniques du limiteur de surtension (Installation en option. Disponibles sur certains modèles uniquement) : connecter un câble téléphonique de la prise murale directement dans la prise téléphonique de type RJ du limiteur de surtension, étiquetée « IN ». Connecter un câble téléphonique de la prise téléphonique de type RJ du limiteur de surtension, étiquetée « OUT », directement dans le dispositif à protéger. Tous les modèles munis d’une protection contre les surtensions pour la prise téléphonique protègent les dispositifs sur une ligne uniquement. Le limiteur de surtension doit toujours être le premier à être connecté en ligne de la prise murale. Le limiteur de surtension doit être branché dans une prise CA à trois fils, mise à la terre, pour que la protection contre les surtensions de la ligne téléphonique fonctionne. Connecter l’équipement aux prises de réseau du limiteur de surtension (Installation en option. Disponibles sur certains modèles uniquement) : connecter un cordon de données de la prise murale ou du modem de câble/DSL directement dans la prise de réseau du limiteur de surtension, étiquetée « IN ». Connecter un cordon de données de la prise de réseau du limiteur de surtension, étiquetée « OUT », directement dans le dispositif à protéger (typiquement la carte d’interface réseau de l’ordinateur). Le limiteur de surtension doit toujours être le premier à être connecté en ligne de la source Ethernet (typiquement la prise murale). Le limiteur de surtension doit être branché dans une prise CA à trois fils, mise à la terre, pour que la protection contre les surtensions de la ligne de réseau fonctionne.

• 10/100 BaseT/TX, anneau à jeton. Non compatible avec les applications PoE (Alimentation électrique par câble Ethernet). Connecter l’équipement aux prises coaxiales du limiteur de surtension (Installation en option. Disponibles sur certains modèles uniquement) : connecter un câble coaxial de la prise murale directement dans la prise coaxiale de type F du limiteur de surtension, étiquetée « IN ». Connecter un câble coaxial de la prise coaxiale de type F du limiteur de surtension, étiquetée « OUT », directement dans le dispositif à protéger. Certains modèles comprennent un second ensemble de prises coaxiales pour la connexion simultanée et la protection des dispositifs de deux lignes séparées (câble, antenne ou satellite). Le limiteur de surtension doit toujours être le premier à être connecté en ligne de la prise murale coaxiale. Le limiteur de surtension doit être branché dans une prise CA à trois fils, mise à la terre, pour que la protection contre les surtensions de la ligne coaxiale fonctionne. 201106002 93-3114.indb 21 6/24/2011 11:22:47 AM22 Garantie limitée à vie Le vendeur garantit ce produit à vie, s’il est utilisé conformément aux instructions applicables, contre tout défaut de matière et de main-d’œuvre pendant cette période. Si le produit présente un défaut de matière ou de main-d’œuvre pendant cette période, le vendeur s’engage à le réparer ou à le remplacer à sa seule discrétion. La réparation dans le cadre de la présente garantie ne peut être obtenue qu’en livrant ou en expédiant le produit (avec tous les frais d’expédition ou de livraison prépayés) à : Tripp Lite, 1111 West 35th Street, Chicago, IL 60609. Le vendeur paiera les frais d’expédition pour le retour. Les garanties de tous les limiteurs de surtension TRIPP LITE sont nulles et sans effet s’ils ont été connectés à la sortie d’une ASC quelconque. Les garanties de tous les ASC TRIPP LITE sont nulles et sans effet si un limiteur de surtension a été connecté à ses prises de sortie. LA PRÉSENTE GARANTIE NE S’APPLIQUE PAS À L’USURE NORMALE OU AUX DOMMAGES RÉSULTANT D’UN ACCIDENT, D’UN MAUVAIS USAGE, D’UN ABUS OU D’UNE NÉGLIGENCE. LE VENDEUR N’ACCORDE AUCUNE AUTRE GARANTIE EXPRESSE QUE CELLE MENTIONNÉE EXPRESSÉMENT DANS LA PRÉSENTE. SAUF LÀ OÙ LA LOI EN VIGUEUR L’INTERDIT, TOUTES LES GARANTIES IMPLICITES, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D’ADÉQUATION À UN USAGE PARTICULIER, SONT LIMITÉES À LA DURÉE DE LA PÉRIODE DE GARANTIE SUSMENTIONNÉE; ET LA PRÉSENTE GARANTIE EXCLUT EXPRESSÉMENT TOUS LES DOMMAGES FORTUITS ET INDIRECTS. (Certaines juridictions n’autorisant pas de limitation sur la durée de la garantie implicite et d’autres l’exclusion ou la limitation des dommages fortuits ou indirects; ainsi, les limitations ou les exclusions susmentionnées peuvent ne pas s’appliquer à votre cas. La présente garantie vous confère des droits spécifiques et vous pouvez jouir d’autres droits qui varient d’une juridiction à une autre.

AVERTISSEMENT : l’utilisateur individuel devrait déterminer avant l’usage si ce dispositif est

approprié, adéquat ou sûr pour l’usage prévu. Étant donné que les applications individuelles peuvent différer considérablement les unes des autres, le fabricant ne fait aucune déclaration ni aucune garantie quant à l’adéquation de ces dispositifs à une application donnée. Avertissement! L’utilisation du présent équipement dans des applications de maintien des fonctions vitales où la défaillance de cet équipement pourrait de façon raisonnable causer la panne d’équipements de maintien de la vie ou d’affecter sa sécurité de façon importante ou son efficacité n’est pas recommandée. N’utilisez pas le présent équipement en la présence d’un mélange anesthésique inflammable avec l’air, l’oxygène ou l’oxyde nitreux. Numéros d’identification de la conformité réglementaire Aux fins des certifications et de l’identification de la conformité réglementaire, votre produit Tripp Lite porte un numéro de série unique qui lui a été assigné. Le numéro de série peut être trouvé sur l’étiquette signalétique du produit, ainsi que les indications et l’information d’approbation requises. Lorsque vous effectuez une demande de renseignements concernant la conformité, référez-vous toujours au numéro de série. Le numéro de série ne devrait pas être confondu avec le nom de la marque ou le numéro de modèle du produit. 201106002 93-3114.indb 22 6/24/2011 11:22:47 AM23 Police d’assurance ultime à vie (C’est une garantie limitée valide uniquement aux É.-U. et au Canada.) Tripp Lite garantit pour la durée de vie du produit (à la discrétion de Tripp Lite) de réparer ou de remplacer (sur une base au pro rata) l’équipement endommagé par des transitoires tandis qu’il est était correctement connecté à des produits Tripp Lite offrant la police d’assurance garantie à vie totale. Les transitoires d’alimentation comprennent les pointes et les surtensions du secteur, des lignes de transmission de données ou de téléphone dont ils doivent être protégés (Les produits Tripp Lite sont reconnus par les normes de l’industrie). Pour que la garantie s’applique, il est nécessaire de se conformer aux quatre paragraphes suivants sont les conditions qui doivent être satisfaites pour que la garantie soit valide; le non-respect de ces exigences annulera la garantie. Transitoires sur le secteur : Pour faire une réclamation de dommages, le produit Tripp Lite doit être branché dans une prise correctement câblée et mise à la terre. Aucun cordon prolongateur ni autre branchement électrique ne doit être utilisé. L’installation doit être conforme à tous les codes applicables d’électricité et de sécurité établis par le Code national de l’électricité (NEC). À l’exception ci-dessus, la présente garantie ne couvre aucun dommage à l’équipement électronique correctement connecté découlant d’une cause autre qu’une « transition de secteur ». Si l’utilisateur satisfait aux exigences susmentionnées, Tripp Lite réparera ou remplacera (à la seule discrétion de Tripp Lite) l’équipement jusqu’à la valeur spécifiée (voir les limites de la police d’assurance à vie totale). Aucune couverture n’est admise pour les dommages entrant pas les lignes de téléphone ou de transmission de données à moins qu’elles ne soient protégées séparément, tel que décrit ci-dessous. Transitoires sur les lignes de téléphone et de transmission de données : Tripp Lite réparera ou remplacera un équipement directement connecté, endommagé par des transitoires sur des lignes de téléphone et/ou de transmission de données, uniquement si ces accès sont protégés par des produits de protection Tripp Lite et que la ligne d’alimentation (service public) CA est simultanément protégée par un dispositif de protection de l’alimentation Tripp Lite (ASC, limiteur de surtension ou filtre de secteur) avec une couverture de police d’assurance garantie à vie totale. Tout autre dispositif connecté en aval sur une ligne de téléphone et/ou de transmission de données doit disposer de son propre protecteur. Les limites de remboursement en dollars seront égales à celles du dispositif de protection de l’alimentation Tripp Lite. La couverture est exclue là où un environnement adéquat pour le dispositif de protection n’est pas fourni, y compris, mais sans s’y limiter, l’absence d’une mise à la terre de sécurité appropriée. L’équipement de service téléphonique doit également comprendre un dispositif de « protection principale » correctement installé et en état de marche à l’entrée du service téléphonique (lesdits dispositifs sont normalement ajoutés lors de l’installation de la ligne téléphonique). Toutes les garanties susmentionnées sont nulles et sans effet si le produit Tripp Lite a été incorrectement installé, transformé ou modifié de quelque façon que ce soit ou si l’équipement connecté n’a pas été utilisé dans des conditions normales d’opération ou conformément aux étiquettes ou aux consignes. Toutes les demandes de réclamation en vertu de la présente garantie doivent êtres transmises par écrit à Tripp Lite dans les 30 jours après l’évènement ou la réclamation ne sera pas prise en compte. La présente garantie n’inclut pas les dommages découlant d’un accident ou d’une mauvaise utilisation et s’applique uniquement à l’usage domestique (É.-U. et Canada) de ces produits. Tripp Lite se réserve le droit de déterminer si les dommages à l’équipement connecté sont dus à une défaillance du produit Tripp Lite en demandant que l’équipement en question soit envoyé à Tripp Lite pour examen. La présente police s’ajoute, dans la mesure nécessaire, à toute couverture d’équipement connecté fournie par d’autres sources, y compris, mais sans s’y limiter, toute garantie du fabricant et/ou toutes garanties prolongées. 201106002 93-3114.indb 23 6/24/2011 11:22:47 AM24 1111 W. 35th Street, Chicago, IL 60609 USA www.tripplite.com/support 201106002 • 933114-FR À L’EXCEPTION DES DISPOSITIONS SUIVANTES, TRIPP LITE NE FAIT AUCUNE GARANTIE, EXPRESS OU IMPLICITE, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE ET D’ADÉQUATION À UN BUT PARTICULIER. Certaines juridictions n’autorisant pas de limitation sur la durée de la garantie implicite et d’autres l’exclusion ou la limitation des dommages fortuits ou indirects; ainsi, les limitations ou les exclusions susmentionnées peuvent ne pas s’appliquer à votre cas. À L’EXCEPTION DES DISPOSITIONS CI-DESSUS, EN AUCUN CAS TRIPP LITE NE POURRA ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX OU FORTUITS DÉCOULANT DE L’UTILISATION DU PRÉSENT PRODUIT, MÊME S’IL A ÉTÉ INFORMÉ DU RISQUE D’UN TEL DOMMAGE. Plus spécifiquement, Tripp Lite ne pourra être tenue responsable de frais quelconques, tels que la perte de bénéfices ou de revenus, la perte d’équipement, la perte d’utilisation de l’équipement, la perte de logiciel, la perte de données, les coûts de remplacement, les réclamations d’un tiers ou autre. La couverture ne s’applique pas non plus à l’équipement branché s’il est médical et industriel. Pour obtenir un service en vertu de la présente garantie, vous devez être l’acheteur /utilisateur d’origine du produit en question. Vous devez obtenir un numéro d’autorisation pour le matériel retourné (AMR) de Tripp Lite. Les produits doivent être retournés à Tripp Lite avec les frais de port prépayés et doivent être accompagnés d’une brève description du problème et d’une preuve d’achat mentionnant la date et le lieu de l’achat. Tripp Lite a une politique d’amélioration continue. La fiche technique du produit est sujette à modification sans préavis. Police d’assurance ultime à vie (suite) 201106002 93-3114.indb 24 6/24/2011 11:22:47 AM
