Type de produit	Support mural pour téléviseur extérieur à mouvement complet
Marque	Tripp Lite
Modèle	DWM3780XOUT
Mouvement	Complet : inclinaison, pivotement et extension
Inclinaison	+10° / -20°
Pivotement	±60°
Rotation	±90°
Compatibilité VESA	Jusqu'à 600 x 400 mm
Charge maximale	68 kg (150 lb)
Matériau	Acier et alliage
Couleur	Noir
Utilisation	Extérieur (résistant aux intempéries)
Installation	Sur montants muraux ou brique/béton solide
Gestion des câbles	Oui, avec attaches de câbles incluses
Garantie	Garantie limitée de 5 ans
Entretien	Vérifier la sécurité tous les 3 mois
Pièces incluses	Support mural, supports d'adaptateur, vis, ancrages, entretoises, clés hexagonales

FOIRE AUX QUESTIONS - DWM3780XOUT Tripp Lite

Quel est le poids maximum supporté par le support DWM3780XOUT ?

Le support DWM3780XOUT supporte une charge maximale de 68 kg (150 lb). Il est impératif de ne pas dépasser cette limite pour garantir la sécurité.

Ce support est-il compatible avec tous les téléviseurs ?

Il est compatible avec la plupart des téléviseurs respectant la norme VESA jusqu'à 600 x 400 mm. Vérifiez la compatibilité de vos points de fixation avant l'achat.

Puis-je installer ce support sur un mur en placoplâtre ?

Non, ce support doit être fixé sur des montants muraux ou sur de la brique/béton solide. Une installation sur placoplâtre seul n'est pas sécurisée.

Est-ce que le support peut être utilisé en extérieur ?

Oui, ce modèle est spécialement conçu pour une utilisation extérieure grâce à des matériaux résistant aux intempéries. Toutefois, vérifiez régulièrement l'état du support.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse, d'un niveau à bulle, d'un détecteur de montants et de la clé hexagonale fournie. Lisez attentivement le manuel avant de commencer.

Comment ajuster l'inclinaison et le pivotement après installation ?

Une fois le téléviseur installé, vous pouvez ajuster l'inclinaison (+10°/-20°) et le pivotement (±60°) en desserrant légèrement les vis de réglage, puis en repositionnant l'écran et en resserrant.

Que faire si des pièces sont manquantes ?

Contactez le service support de Tripp Lite via tripplite.com/support pour obtenir des pièces de remplacement. Toutes les pièces sont listées dans le manuel.

Comment assurer la sécurité à long terme ?

Il est recommandé de vérifier l'installation tous les 3 mois : serrer les vis si nécessaire et inspecter l'absence de jeu. Faites appel à un professionnel si besoin.

Puis-je utiliser ce support avec un écran incurvé ?

Oui, à condition que les points de fixation VESA soient compatibles et que le poids total ne dépasse pas 68 kg. L'écran incurvé peut nécessiter des entretoises supplémentaires (non fournies).

Quelle est la durée de la garantie ?

Tripp Lite offre une garantie limitée de 5 ans contre les défauts de matériaux et de fabrication. Conservez la preuve d'achat pour toute réclamation.

MODE D'EMPLOI DWM3780XOUT Tripp Lite

Manuel de l'utilisateur

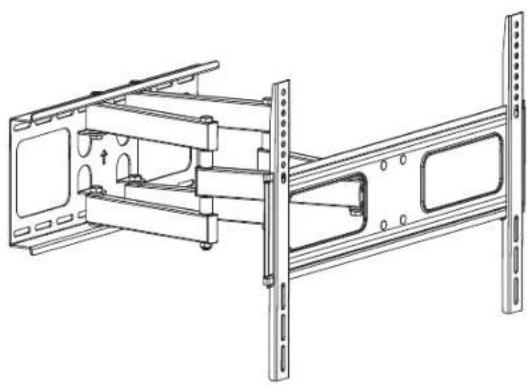

Support mural pour téléviseur extérieur à mouvement complet

Modèle : DWM3780XOUT

Droits d'auteur © 2020 Tripp Lite. Tous droits réservés.

Consignes de sécurité importantes

REMARQUE : Lire le manuel d'instructions en entier avant de commencer l'installation et l'assemblage.

AVERTISSEMENT

• Ne pas commencer l'installation avant d'avoir lu et compris les instructions et les avertissements contenus dans le présent manuel. Pour toute question concernant les instructions ou les avertissements, veuillez visiter tripplite.com/support.
• Ce support de montage a été conçu pour être installé et utilisé UNIQUEMENT comme spécifié dans le présent manuel. Une mauvaise installation risque de causer des dommages ou des blessures graves.
• Ce produit ne devrait être installé que par une personne ayant de bonnes aptitudes en mécanique et une expérience de base en construction de même qu'une pleine connaissance du présent manuel.
• S'assurer que la surface d'appui peut supporter sans risque la charge combinée de l'équipement et de tout le matériel et composants attachés.
• Toujours faire appel à un assistant ou utiliser de l'équipement de levage mécanique pour soulever et mettre en place l'équipement.
• Serrer fermement les vis, mais sans trop serrer. Trop serrer les vis risquerait d'endommager les articles, réduisant considérablement leur résistance à l'arrachement.

Garantie

Garantie limitée de 5 ans

Le vendeur garantit ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de 5 ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matériau ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à son entière discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE OÙ CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSEMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous accorde des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient d'une compétence à l'autre.)

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les images peuvent différer légèrement des produits actuels.

Liste des pièces

IMPORTANT : Avant de commencer l'installation, s'assurer d'avoir reçu toutes les pièces mentionnées ci-dessous. Si des pièces sont manquantes ou défectueuses, contacter Tripp Lite pour obtenir un remplacement.

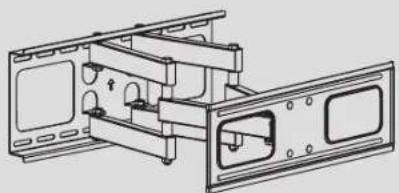

Ensemble de montage (x1)

B

Support d'adaptateur (x2)

C

Attache de câble (x2)

D

Clé hexagonale (x2)

Emballage M

M-A

Vis M5 x 14 (x4)

M-B

Vis M6 x 14 (x4)

M-C

Vis M6 x 30 (x4)

M-D

Vis M8 x 30 (x4)

M-E

Vis M8 x 50 (x4)

M-F

Rondelle D6 (x4)

M-G

Rondelle D8 (x4)

M-H

Petite entretoise (x8)

M-I

Grande entretoise (x8)

Emballage W

W-A

Vis autotaraudeuse (x6)

W-B

Ancrage (x6)

W-C

Rondelle (x6)

Assemblage

1A

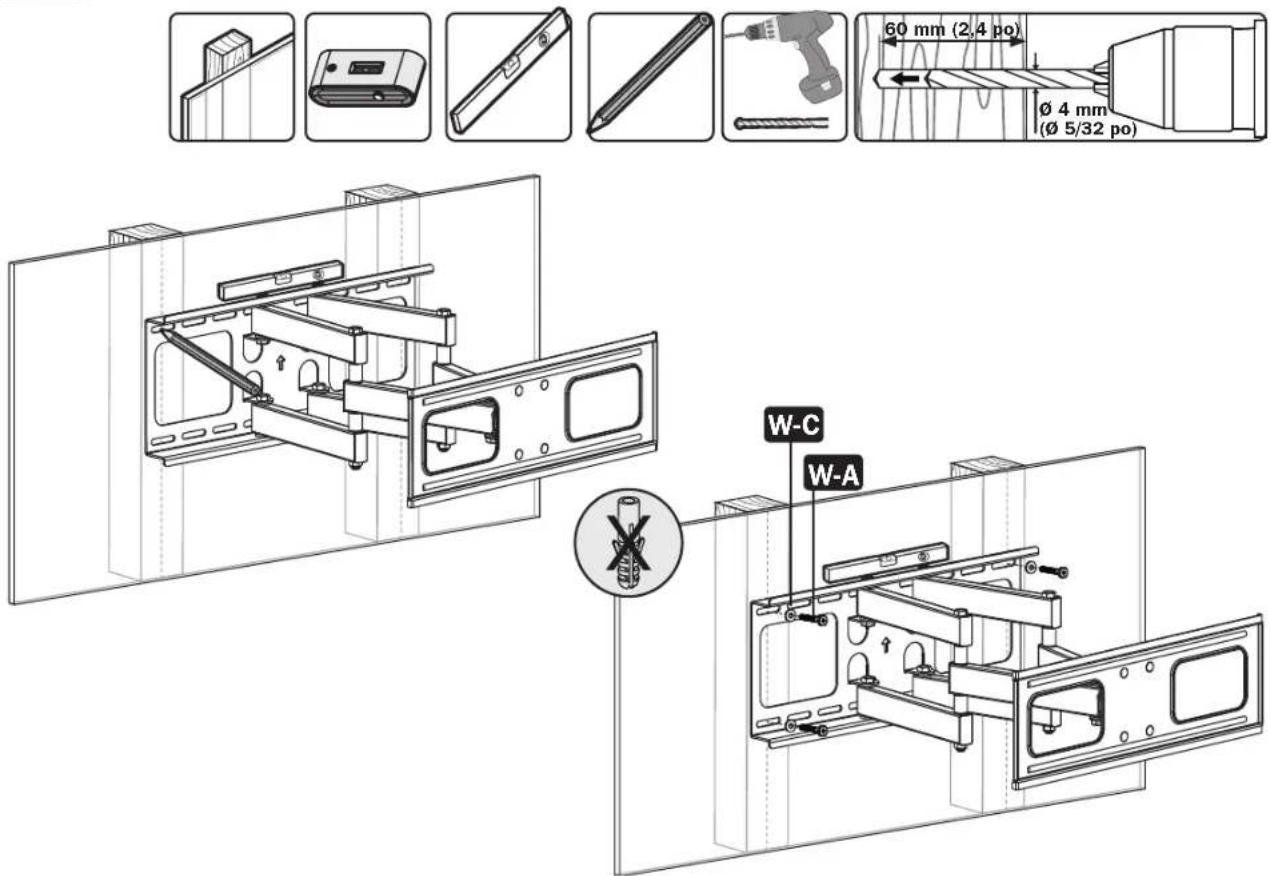

Montage sur des montants muraux

Déterminer et marquer l'emplacement exact des trous de montage.

Percer des avant- trous.

Visser le support mural au mur.

AVERTISSEMENT

• S'assurer que les vis de montage sont ancrées au centre des montants. Il est fortement recommandé d'utiliser un localisateur de montants.
• Les installateurs sont responsables de fournir la quincaillerie pour tout autre type de situations de montage.
• Les installateurs doivent s'assurer que la surface d'appui va supporter sans risque la charge combinée de l'équipement et de tout le matériel et composants attachés.

Assemblage

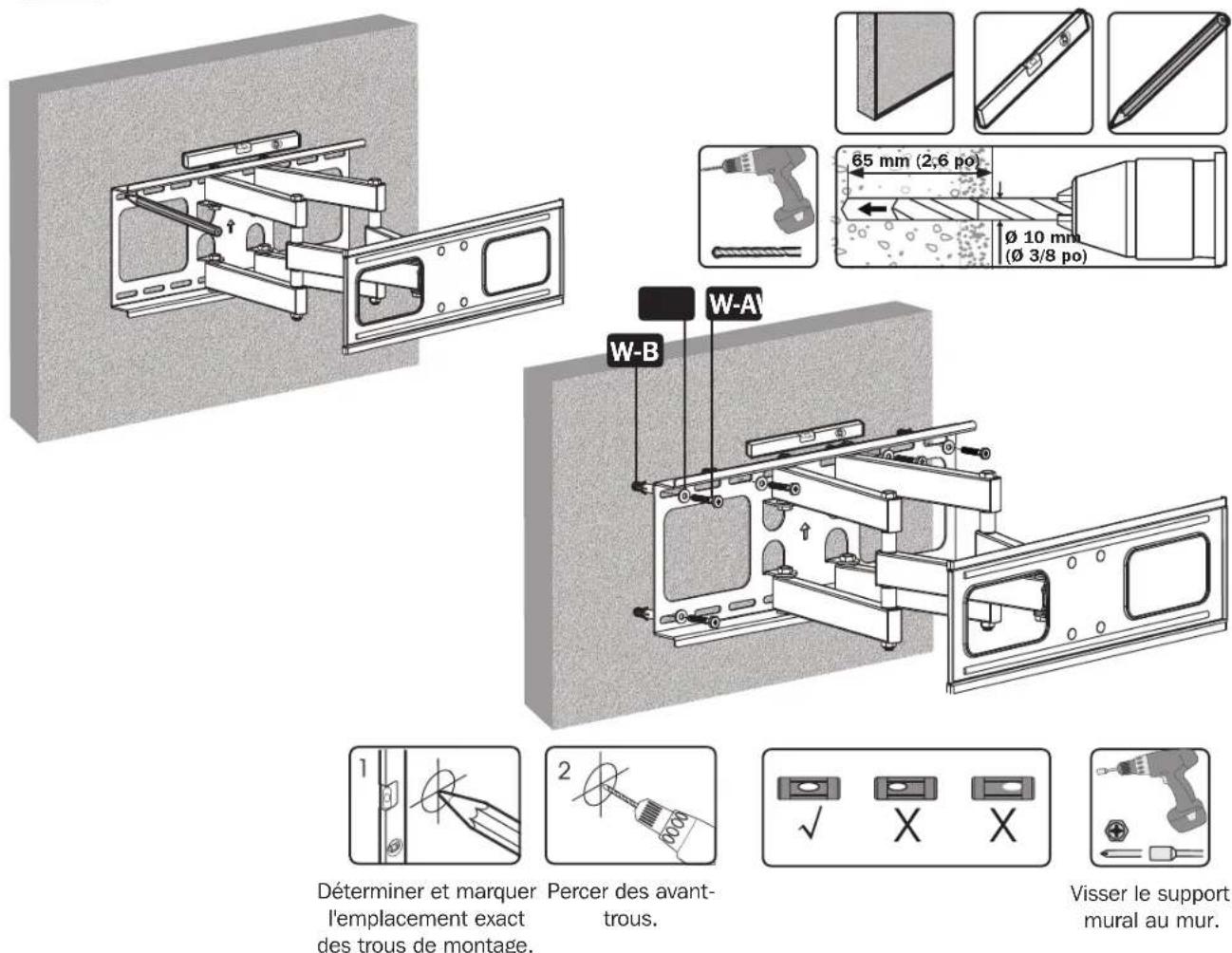

1B Montage sur de la brique solide ou un bloc de béton

AVERTISSEMENT

• Lorsque les montages muraux sont installés sur un élément de maçonnerie en béton (également appelé bloc de béton ou « bloc de béton de mâchefer »), vérifier que l'épaisseur réelle du béton est d'au moins 35 mm (1-3/8 po) afin que le béton puisse supporter les ancrages à béton. NE PAS PERCER DANS LES JOINTS DE MORTIER! S'assurer de monter la plaque murale assemblée avec les ancrages à béton, les rondelles et les boulons d'ancrage inclus dans les sections solides des blocs. Les sections solides se trouvent habituellement à 25 mm (1 po) vers le milieu du bloc à partir de chaque extrémité. Il est suggéré d'utiliser une perceuse électrique pour percer un trou plutôt qu'un marteau perforateur afin d'éviter d'endommager l'arrière du trou en présence d'un espace vide.
• Les installateurs doivent s'assurer que la surface d'appui va supporter sans risque la charge combinée de l'équipement et de tout le matériel et composants attachés.

Assemblage

2.

Installation des supports d'adaptateur

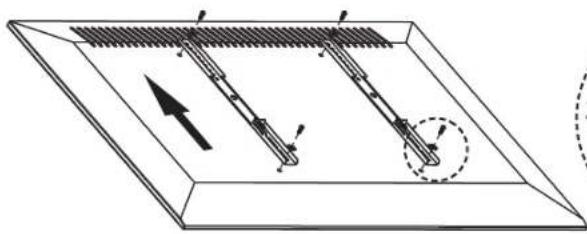

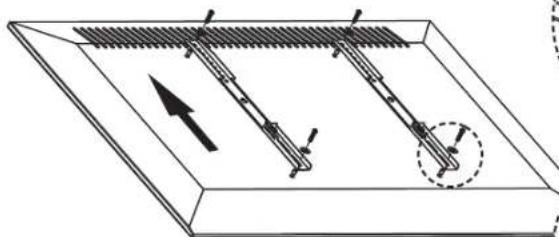

2-1 Pour les écrans à dos plat

2-1 Pour les écrans à dos encastré ou entrées d'accès AV

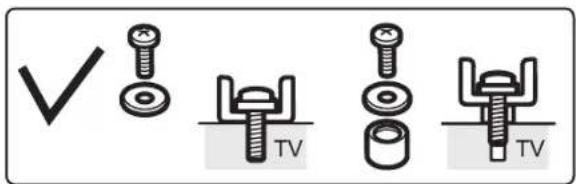

Remarque : Choisir les vis, les rondelles et les entretoises appropriées (le cas échéant) en fonction du type d'écran.

• Positionner les supports d'adaptateur aussi près du centre de l'écran que possible.
• Retenir fermement les supports d'adaptateur sur l'écran en utilisant les vis et tout autre composant de quincaillerie nécessaire inclut avec l'appareil.

Ne pas trop serrer les vis.

Assemblage

3

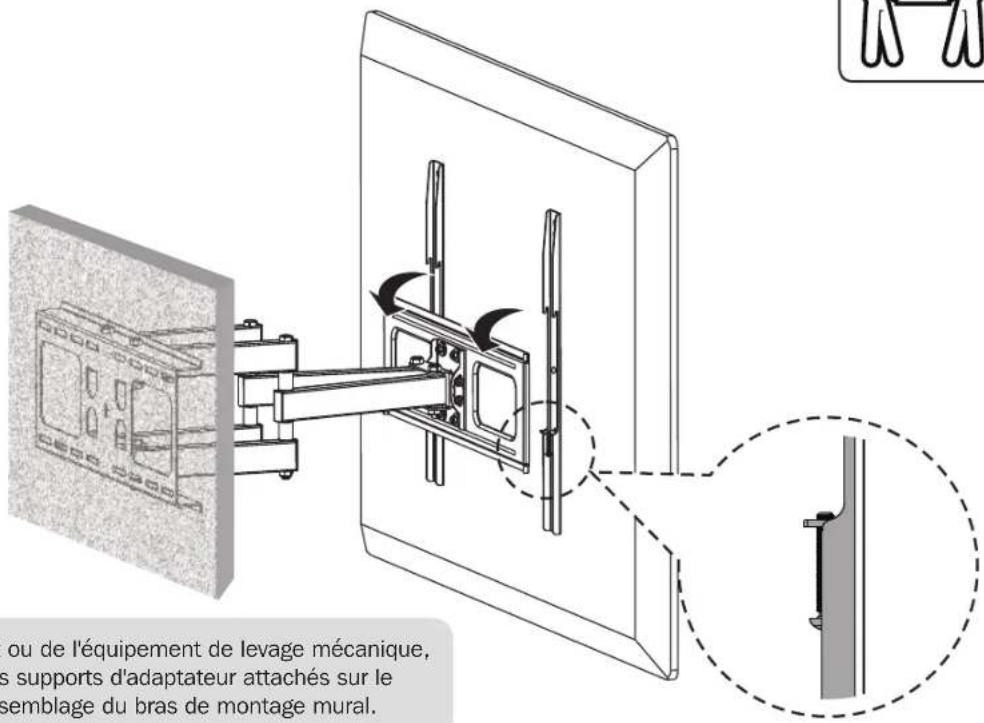

Suspendre l'écran sur le montage mural.

Avec l'aide d'un assistant ou de l'équipement de levage mécanique, accrocher l'écran avec les supports d'adaptateur attachés sur le dessus de la plaque d'assemblage du bras de montage mural.

4

Suspendre l'écran sur le montage mural.

Serrer les deux boulons de sécurité dans la partie inférieure des supports d'adaptateur pour retenir l'appareil.

Assemblage

5

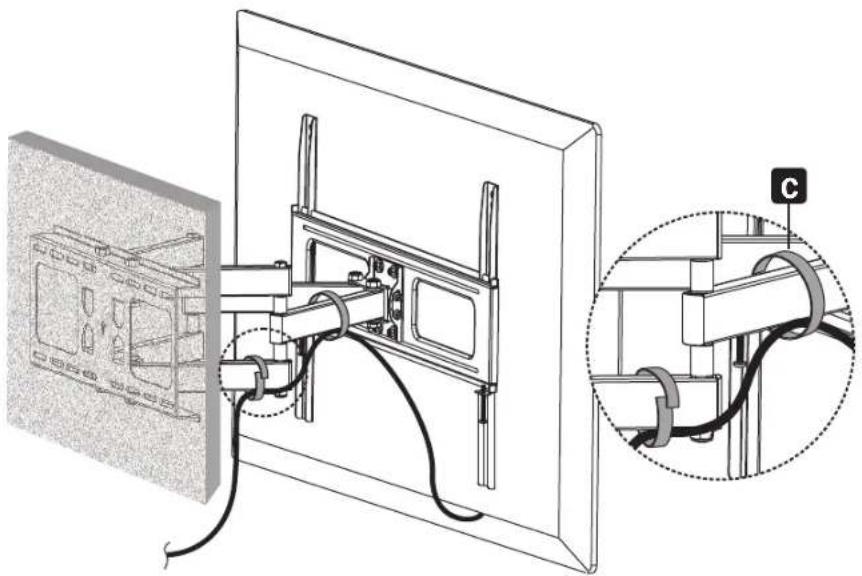

Gestion des câbles

Entretien

• Vérifier à intervalles réguliers que le support peut être utilisé de façon sûre et sécuritaire (au moins tous les trois mois).
• Pour toute question, visiter tripplite.com/support.
