Produkttyp	Vollbewegliche Außen-Wandhalterung für Fernseher
Marke	Tripp Lite
Modell	DWM3780XOUT
Bewegung	Vollständig: Neigung, Schwenkung und Auszug
Neigung	+10° / -20°
Schwenkung	±60°
Drehung	±90°
VESA-Kompatibilität	Bis zu 600 x 400 mm
Maximale Belastung	68 kg (150 lb)
Material	Stahl und Legierung
Farbe	Schwarz
Verwendung	Außenbereich (wetterbeständig)
Installation	An Wandpfosten oder massivem Ziegel/Beton
Kabelmanagement	Ja, mit enthaltenen Kabelbindern
Garantie	Eingeschränkte 5-Jahres-Garantie
Wartung	Sicherheit alle 3 Monate überprüfen
Enthaltene Teile	Wandhalterung, Adapterhalterungen, Schrauben, Dübel, Abstandshalter, Inbusschlüssel

Häufig gestellte Fragen - DWM3780XOUT Tripp Lite

Wie hoch ist das maximale Gewicht, das die Halterung DWM3780XOUT trägt?

Die Halterung DWM3780XOUT trägt eine maximale Last von 68 kg (150 lb). Es ist unbedingt erforderlich, diese Grenze nicht zu überschreiten, um die Sicherheit zu gewährleisten.

Ist diese Halterung mit allen Fernsehern kompatibel?

Sie ist mit den meisten Fernsehern kompatibel, die dem VESA-Standard bis 600 x 400 mm entsprechen. Überprüfen Sie vor dem Kauf die Kompatibilität Ihrer Befestigungspunkte.

Kann ich diese Halterung an einer Gipskartonwand installieren?

Nein, diese Halterung muss an Wandpfosten oder massivem Ziegel/Beton befestigt werden. Eine Installation nur an Gipskarton ist nicht sicher.

Kann die Halterung im Außenbereich verwendet werden?

Ja, dieses Modell ist dank wetterbeständiger Materialien speziell für den Außeneinsatz konzipiert. Überprüfen Sie jedoch regelmäßig den Zustand der Halterung.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen eine Bohrmaschine, eine Wasserwaage, einen Pfostensucher und den mitgelieferten Inbusschlüssel. Lesen Sie vor Beginn die Anleitung sorgfältig.

Wie stelle ich Neigung und Schwenkung nach der Installation ein?

Nach der Installation des Fernsehers können Sie die Neigung (+10°/-20°) und die Schwenkung (±60°) einstellen, indem Sie die Einstellschrauben leicht lösen, den Bildschirm neu positionieren und wieder festziehen.

Was tun, wenn Teile fehlen?

Kontaktieren Sie den Tripp Lite-Support unter tripplite.com/support, um Ersatzteile zu erhalten. Alle Teile sind im Handbuch aufgeführt.

Wie gewährleiste ich langfristige Sicherheit?

Es wird empfohlen, die Installation alle 3 Monate zu überprüfen: Ziehen Sie ggf. Schrauben nach und prüfen Sie auf Spiel. Ziehen Sie bei Bedarf einen Fachmann hinzu.

Kann ich diese Halterung mit einem gebogenen Bildschirm verwenden?

Ja, sofern die VESA-Befestigungspunkte kompatibel sind und das Gesamtgewicht 68 kg nicht überschreitet. Der gebogene Bildschirm kann zusätzliche Abstandshalter erfordern (nicht im Lieferumfang enthalten).

Wie lange ist die Garantie?

Tripp Lite gewährt eine eingeschränkte 5-Jahres-Garantie auf Material- und Verarbeitungsfehler. Bewahren Sie den Kaufbeleg für etwaige Ansprüche auf.

BEDIENUNGSANLEITUNG DWM3780XOUT Tripp Lite

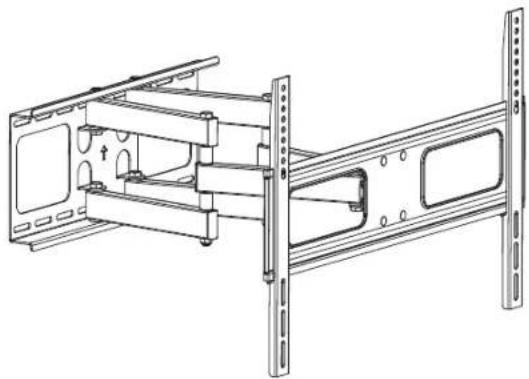

Vollbewegliche TV-Wandhalterung für den Außenbereich

Modell: DWM3780XOUT

ACHTUNG: DIE ANGEBENE MAXIMALE NUTZLAST DARF NICHT ÜBERSCHRITTEN WERDEN. EINE ÜBERSCHREITUNG KANN ZU SCHWEREN VERLETZUNGEN UND ERHEBLICHEN SACHSCHÄDEN FÜHREN!

200 x 200, 300 x 200 300 x 300, 400 x 200 400 x 300, 400 x 400 600 x 400

Copyright © 2020 Tripp Lite. Alle Rechte vorbehalten.

Wichtige Sicherheitshinweise

HINWEIS: Lesen Sie die gesamte Bedienungsanleitung, bevor Sie mit der Installation und Montage beginnen.

WARNUNG

• Beginnen Sie nicht mit dem Einbau, bevor Sie die Anweisungen und Warnhinweise in diesem Handbuch gelesen und verstanden haben. Sollten Sie Fragen bezüglich der Anweisungen oder Warnhinweise haben, besuchen Sie bitte tripplite.com/support.
• Diese Halterung sollte ausschließlich wie in diesem Handbuch angegeben eingebaut und verwendet werden. Die unsachgemäße Installation dieses Produkts kann zu Schäden und schweren Verletzungen führen.
• Dieses Produkt sollte nur von Personen mit guten mechanischen Fähigkeiten, grundlegenden Bauerfahrungen und einem kompletten Verständnis dieses Handbuchs eingebaut werden.
• Stellen Sie sicher, dass die verwendete Montagefläche das Gewicht des Geräts sowie das zugehörige Material und sämtliche zugehörigen Komponenten tragen kann.
• Verwenden Sie eine mechanische Hebevorrichtung, um das Gerät sicher anzuheben und zu positionieren.
• Ziehen Sie die Schrauben fest, aber nicht zu fest an. Durch zu festes Anziehen können die Schrauben beschädigt werden, wodurch die Haltekraft stark reduziert wird.

Garantie

5-Jahres-Garantie

Der Verkäufer garantiert für einen Zeitraum von fünf Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß allen zutreffenden Anweisungen verwendet wird. Wenn das Produkt in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER UNTERLASSUNG WERDEN VON DIESER GARANTIE NICHT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTE GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DIESE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beiläufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen für Sie möglicherweise nicht zutreffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jedoch möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Die Fotos können von den tatsächlichen Produkten leicht abweichen.

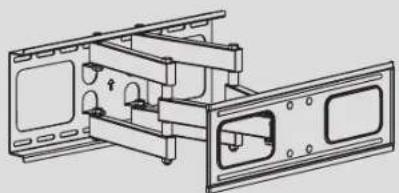

Stückliste

WICHTIG: Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass Sie alle unten aufgeführten Teile erhalten haben. Wenn Teile fehlen oder fehlerhaft sind, wenden Sie sich an Tripp Lite, um Ersatz zu erhalten.

Kleiner Abstandhalter (x8)

M-I

Großer Abstandhalter (x8)

Paket W

W-A

Blechschraube (x6)

W-B

Betonbolzen (x6)

W-C

Beilagscheibe (x6)

Montage

1A

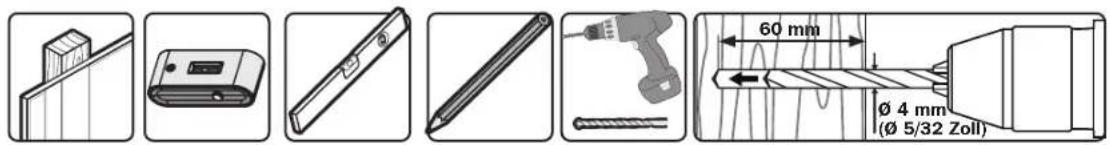

Befestigen am Holzwandbalken

Suchen und markieren Sie die genaue Position der Befestigungslöcher

Bohren Sie Führungslöcher

Die Wandhalterung an der Wand festschrauben

WARNUNG

• Stellen Sie sicher, dass die Befestigungsschrauben in der Mitte der Balken verankert sind. Wir empfehlen die Verwendung eines Balkensuchers.
• Für andere Befestigungsarten muss das Material vom Monteur bereitgestellt werden.
• Stellen Sie sicher, dass die verwendete Montagefläche das Gewicht des Geräts sowie das zugehörige Material und sämtliche zugehörigen Komponenten tragen kann.

Montage

1B

Befestigung an Ziegelsteinen oder Betonblöcken

WARNUNG

• Vergewissern Sie sich bei einer Montage der Wandhalterung an Betonmauerwerk (auch Betonschalstein genannt), dass der eigentliche Beton mindestens eine Stärke von 35 mm (1-3/8 Zoll) für die Befestigung des Betonankers bietet. NICHT IN MÖRTELFUGEN BOHREN! Achten Sie darauf, die montierte Wandhalterungsplatte mit den beiliegenden Verankerungen, Beilagscheiben und Verankerungsbolzen an den massiven Teilen der Blöcke zu montieren. Die massiven Teile befinden sich in der Regel von jedem Blockende aus 25 mm (1") zur Mitte hin. Wir empfehlen beim Bohren des Loches die Verwendung einer elektrischen Bohrmaschine auf geringer Stufe, anstatt einer Schlagbohrmaschine, um zu vermeiden, dass beim Eintritt in einen Hohlraum die Rückseite des Bohrloches einbricht.
• Stellen Sie sicher, dass die verwendete Montagefläche das Gewicht des Geräts sowie das zugehörige Material und sämtliche zugehörigen Komponenten tragen kann.

Montage

2

Montage der Adapterhalterungen

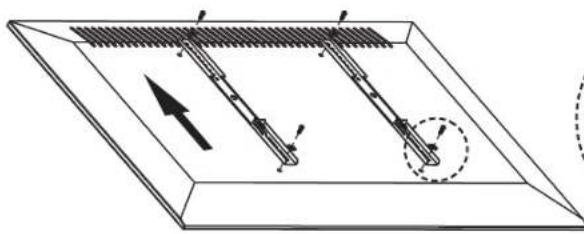

2-1 Für flache Hinterfolien

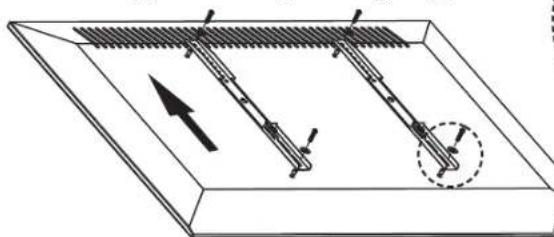

2-1 Für Bildschirme mit vertiefter Rückseite oder Zugriff auf A/V-Eingänge

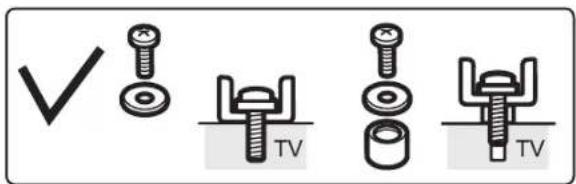

Hinweis: Verwenden Sie für diesen Bildschirmtyp geeignete Schrauben, Beilagscheiben und Abstandhalter (falls erforderlich).

• Positionieren Sie die Adapterhalterungen so nah wie möglich an der Mitte des Bildschirms.
• Schrauben Sie die Adapterhalterungen unter Verwendung der Schrauben und aller anderen notwendigen Befestigungsteile, die mit der Einheit mitgeliefert werden, sicher am Bildschirm fest.

Ziehen Sie die Schrauben nicht zu fest an.

Montage

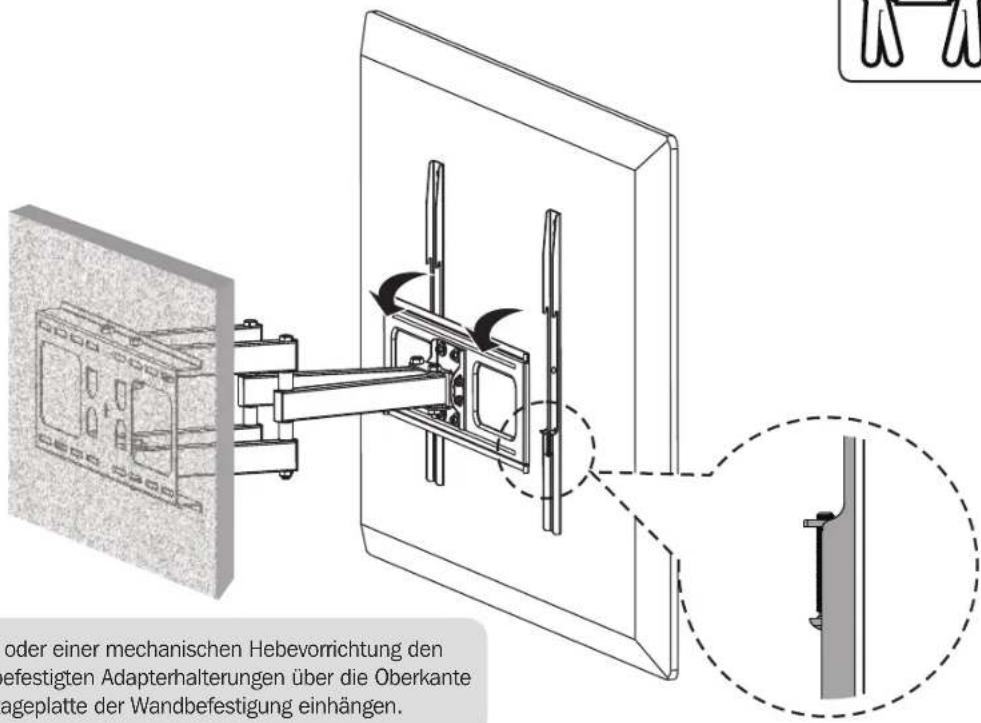

3 Hängen Sie den Bildschirm in die Wandhalterung ein

Mit Hilfe eines Assistenten oder einer mechanischen Hebevorrichtung den Bildschirm mit den daran befestigten Adapterhalterungen über die Oberkante heben und in die Armmontageplatte der Wandbefestigung einhängen.

4 Hängen Sie den Bildschirm in die Wandhalterung ein

Ziehen Sie die beiden Sicherheitsschrauben unten an den Adapterhalterungen fest, um den Bildschirm zu sichern.

Montage

5

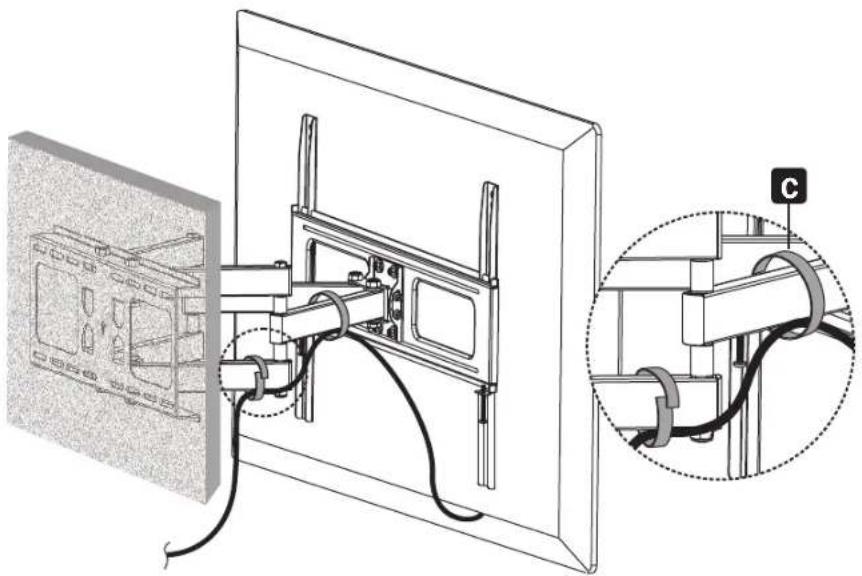

Kabelführung

Wartung

• Stellen Sie in regelmäßigen Abständen (mindestens alle drei Monate) sicher, dass die Halterung sicher angebracht ist.
• Wenn Sie Fragen haben, besuchen Sie bitte tripplite.com/support.
