MANUAL DE USUARIO DWM3780XOUT Tripp Lite

Manual del Propietario

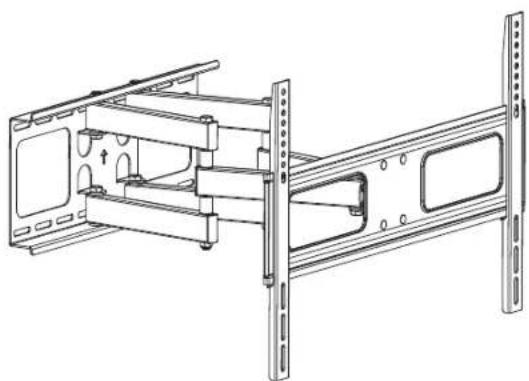

Soporte de TV de Movimiento Completo para Pared en Exteriores

Modelo: DWM3780XOUT

PRECAUCIÓN: NO EXCEDA LA CAPACIDAD DE CARGA MÁXIMA INDICADA, ¡PUEDEN OCURRIR LESIONES SEVERAS O DAÑOS A LA PROPIEDAD!

200 x 200, 300 x 200 300 x 300, 400 x 200 400 x 300, 400 x 400 600 x 400

Copyright © 2020 Tripp Lite. Todos los derechos reservados.

Instrucciones de Seguridad Importantes

NOTA: Lea completo el manual de instrucciones antes de iniciar la instalación y ensamble.

ADVERTENCIA

• No inicie la instalación hasta que haya leído y entendido las instrucciones y advertencias contenidas en este manual. Si tiene cualquier pregunta con respecto a cualquiera de las instrucciones o advertencias, visite tripplite.com/support.
• Este soporte de instalación fue diseñado para ser instalado y utilizado SOLAMENTE como se especifica en este manual. La instalación incorrecta de este producto puede causar daños o lesiones severas.
• Este producto debe ser instalado únicamente por alguien con una buena habilidad mecánica, experiencia básica de construcción y un entendimiento completo de este manual.
• Cerciórese que la superficie de instalación pueda soportar con seguridad la carga combinada de todo el equipo, hardware y componentes instalados.
• Utilice siempre un ayudante o equipo de elevación mecánico para levantar y colocar el equipo con seguridad.
• Apriete los tornillos firmemente pero no en exceso. Apretar excesivamente puede dañar los componentes, reduciendo severamente su capacidad de soporte.

Garantía

Garantía Limitada por 5 Años

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en cuanto a materiales y mano de obra por un período de 5 años a partir de la fecha de compra inicial. Si el producto resulta defectuoso en cuanto a materiales o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción.

ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN CUANTO A DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no permiten limitaciones en cuanto a la duración de una garantía y algunos estados no permiten la exclusión o limitación de daños incidentales o indirectos, de modo que es posible que las limitaciones anteriores no se apliquen a usted. Esta garantía le otorga derechos legales específicos y es posible que usted goce de otros derechos que pueden variar de una jurisdicción a otra).

ADVERTENCIA: antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las imágenes pueden diferir ligeramente de los productos reales.

Lista de Partes

IMPORTANTE: Antes de comenzar la instalación, asegúrese de haber recibido todas las partes que se enumeran a continuación. Si hay alguna parte faltante o defectuosa, póngase en contacto con Tripp Lite para solicitar reemplazos.

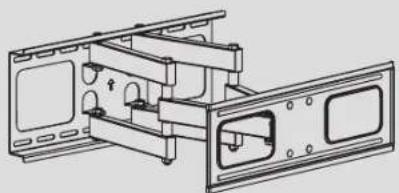

Conjunto de Soporte (x1)

B

Soporte Adaptador (x2)

C

Amarre de Cable (x2)

D

Llave Hexagonal (x2)

Paquete M

M-A

Tornillo M5x14 (x4)

M-B

Tornillo M6x14 (x4)

M-C

Tornillo M6x30 (x4)

M-D

Tornillo M8x30 (x4)

M-E

Tornillo M8x50 (x4)

M-F

Arandela D6 (x4)

M-G

Arandela D8 (x4)

M-H

Espaciador Pequeño (x8)

M-I

Espaciador Grande (x8)

Paquete W

W-A

Tornillo Autorroscante (x6)

W-B

Taquete (x6)

W-C

Arandela (x6)

Ensamble

1A

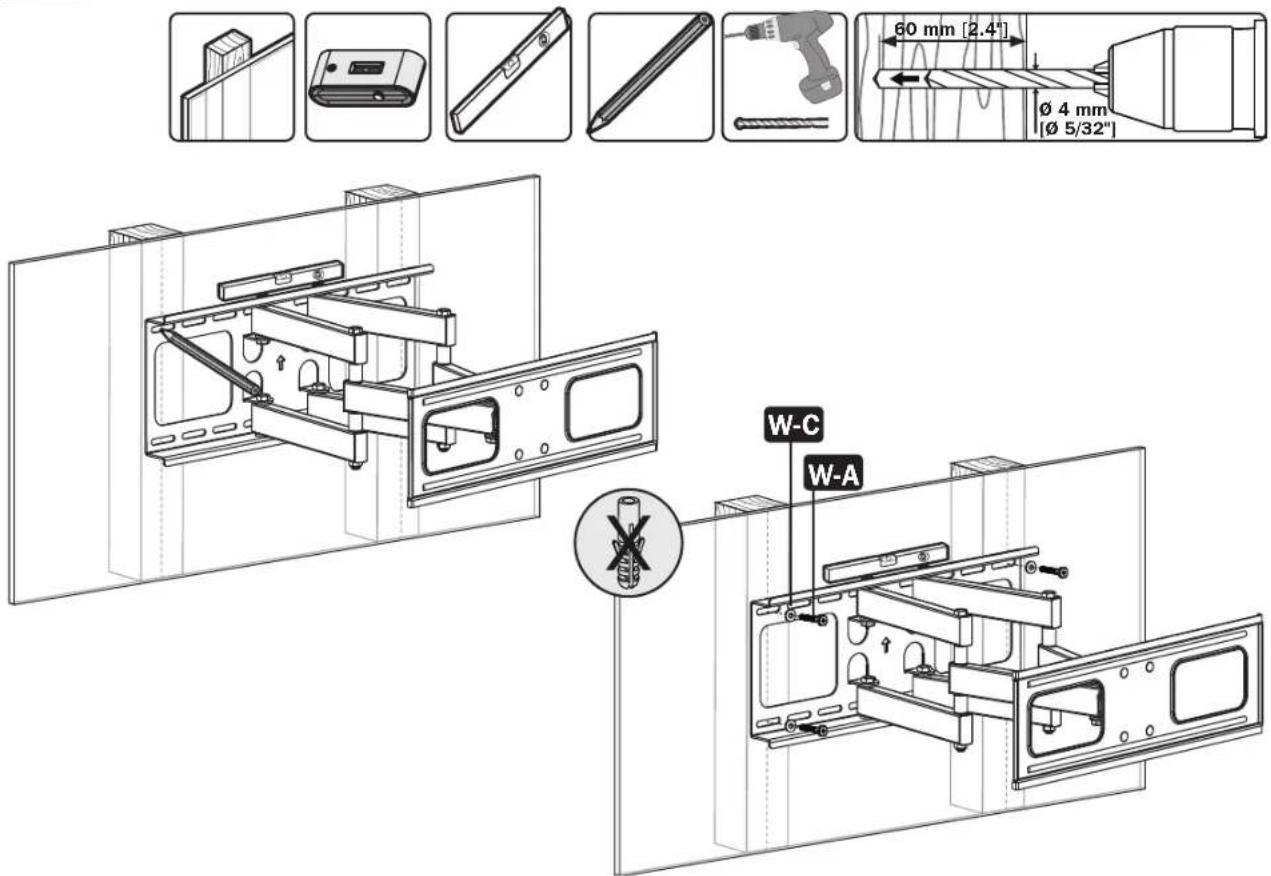

Instalación en Pared con Entramado de Madera

Encuentre y marque la posición exacta de los orificios de instalación

Perfore los orificios piloto

Atornille el soporte de pared a la pared

ADVERTENCIA

• Cerciórese que los tornillos de instalación estén anclados en el centro de los montantes. Es muy recomendable usar un detector de vigas.
• Los instaladores son responsables de proporcionar los accesorios para otros tipos de soluciones de instalación.
• Los instaladores deben verificar que la superficie de apoyo soporte con seguridad la carga combinada de todo el hardware y componentes instalados.

Ensamble

1B

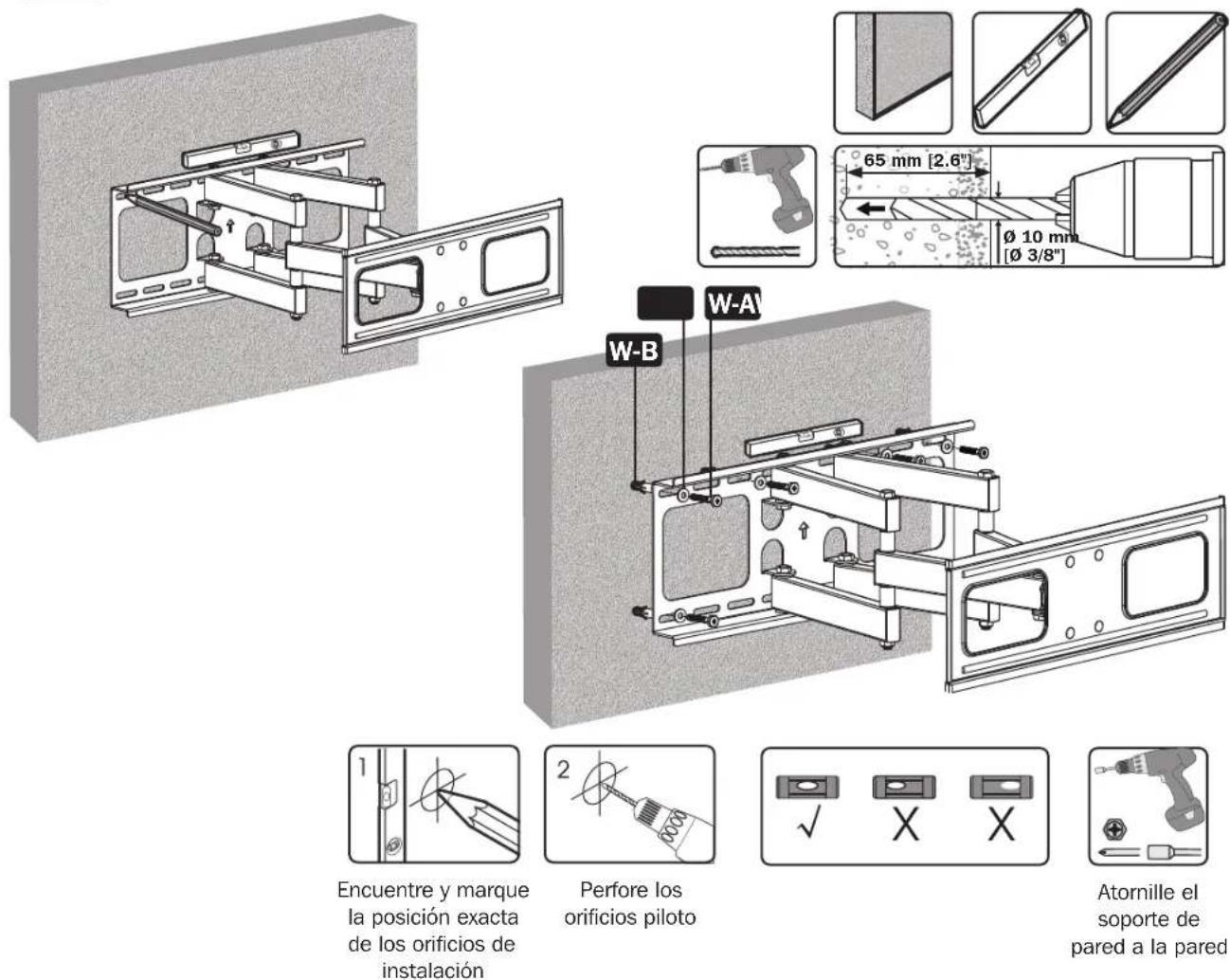

Instalación sobre Ladrillos Sólidos o Bloques de Concreto

ADVERTENCIA

• Al instalar soportes de pared en una unidad de mampostería de concreto (conocida también como CMU o bloques de concreto), verifique que el espesor real del concreto sea de al menos 35 mm [1 3/8"] a fin de sujetar los taquetes para concreto. ¡NO TALADRE EN LAS UNIONES DE ARGAMASA! Asegúrese de instalar la placa de pared ensamblada con los taquetes para concreto, arandelas y tornillos de anclaje incluidos en las secciones sólidas de los bloques. Las secciones sólidas pueden encontrarse generalmente a 25 mm [1"] hacia el centro del bloque desde cualquier extremo. Se sugiere utilizar un taladro eléctrico a baja velocidad para barrenar el orificio en vez de un rotomartillo a fin de evitar rotura de la parte posterior del orificio al ingresar a una sección hueca.
• Los instaladores deben verificar que la superficie de apoyo soporte con seguridad la carga combinada de todo el hardware y componentes instalados.

Ensamble

2

Instale los Soportes del Adaptador

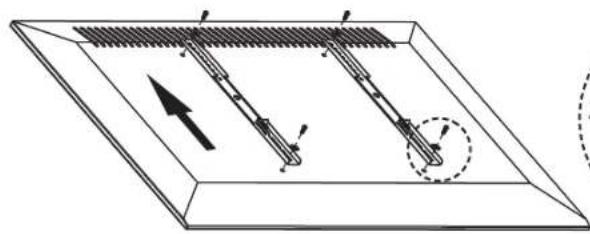

2-1 Para Pantalla con la Parte Posterior Plana

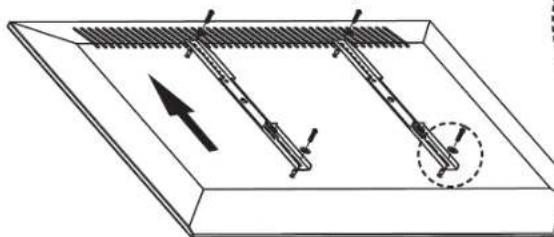

2-1 Para Pantalla con Parte Posterior Cóncava o para Acceder a las Entradas de Audio y Video

Note: Elija los tornillos, arandelas y espaciadores (si fueran necesarios) apropiados de acuerdo al tipo de pantalla.

• Coloque los soportes adaptadores tan cerca como sea posible al centro de la pantalla.
• Asegure firmemente los soportes adaptadores en la pantalla usando los tornillos y cualquier otro componente necesario incluido en la unidad.

No apriete excesivamente los tornillos.

Ensamble

3

Cuelgue la Pantalla sobre el Soporte de Pared

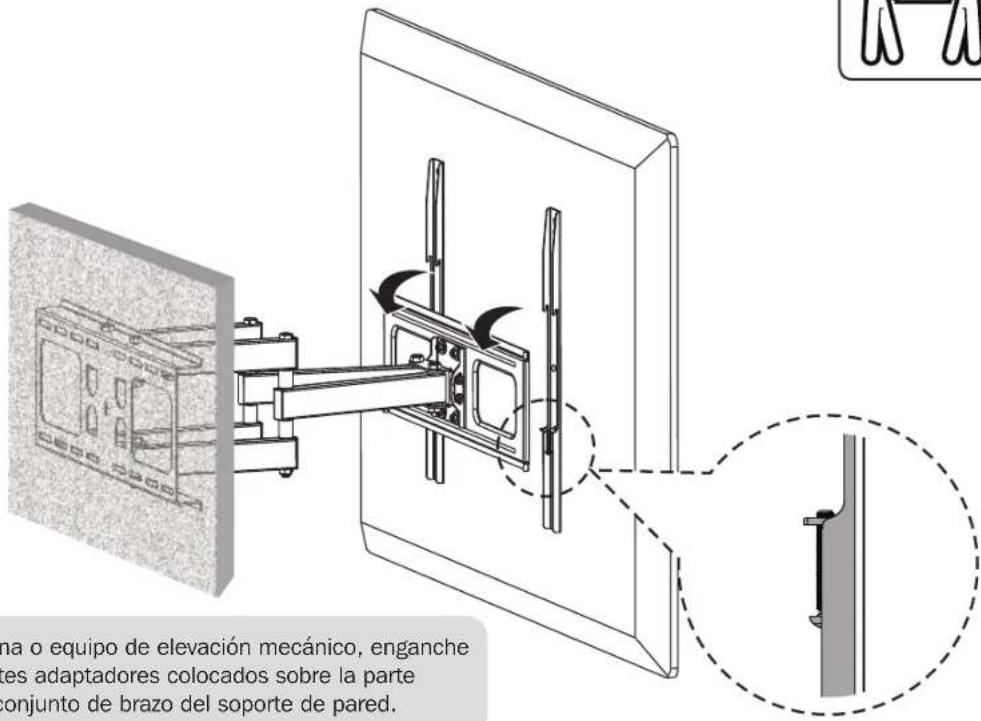

Con ayuda de otra persona o equipo de elevación mecánico, enganche la pantalla con los soportes adaptadores colocados sobre la parte superior de la placa del conjunto de brazo del soporte de pared.

4

Cuelgue la Pantalla sobre el Soporte de Pared

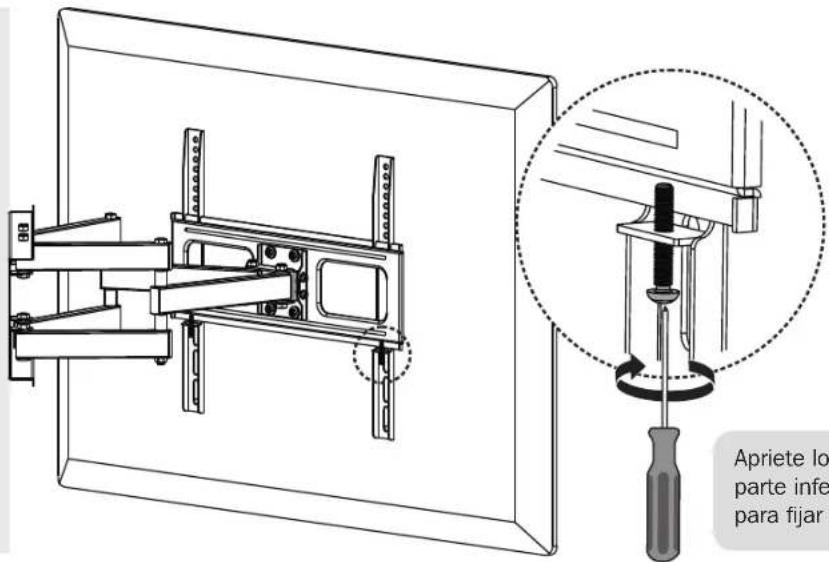

Apriete los dos tornillos de seguridad en la parte inferior de los soportes adaptadores para fijar la unidad.

Ensamble

5

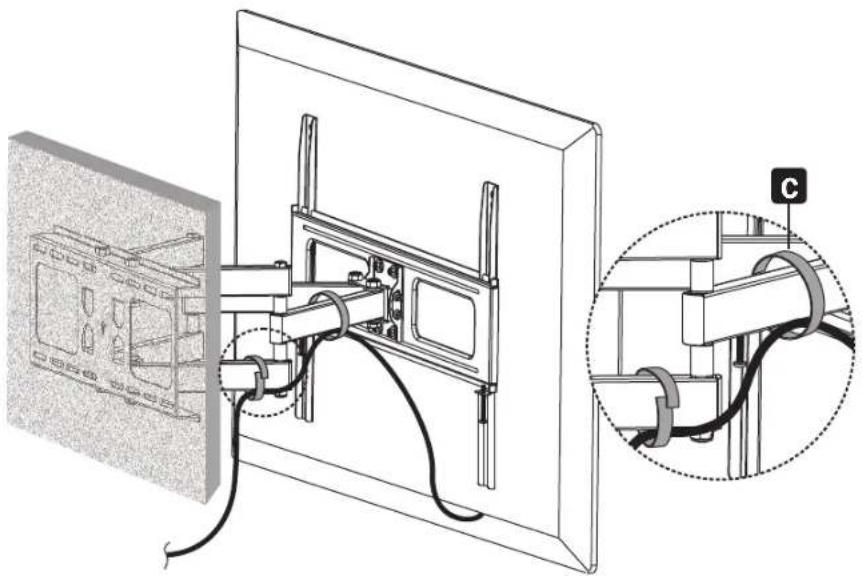

Administración del Cableado

Mantenimiento

• Revise el soporte cada cierto tiempo (cada tres meses, como mínimo) para asegurarse de que esté bien instalado y que su uso sea seguro.
• Si tiene alguna pregunta, visite por favor tripplite.com/support.
